안녕하세요.



오늘은 Guest 유저를 위한 WLAN를 생성하고 간단하게 설정에 대해서 알아보겠습니다.



General Page

Profile Name: GUEST_SSID - WLC에서 Profle이름 입니다.

SSID: GUEST_SSID 실제 wifi SSID표시 할 SSID 입니다.

WLAN ID: WLC에서 WLAND ID입니다. 이 부분은 VLAN 정보가 아닙니다.

Status: 이 WLAN를 Disable 또는 Endable 가능 합니다.

Broadcase SSID: SSID를 숨길지 광고 할지 설정 합니다.

Disable를 선택시 PC에서 수동으로 SSID 입력해서 접속 해야 합니다.



Radio Policy: 6G, 5G, 2.4G Enable 또는 Disable해서 광고 가능 합니다.



이번장에서는 암호화 없는 Guest SSID를 생성해보겠습니다.

None를 선택 합니다.



P2P Blocking Action: Drop

GUEST-SSID 접속한 유저들끼리 같은 L2도메인이기 때문에 통신이 가능 합니다.

이 부분을 보안 때문에 Drop 합니다.

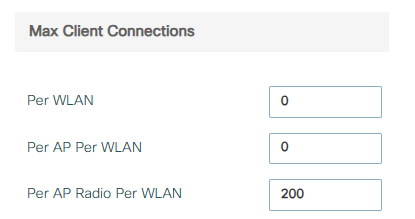

per WLAN으로 Client 접속수를 제한을 가능 합니다.

Per AP per WLAN: AP당 WLAN최대 client 접속수

Per AP Radio Per WLAN: 200

즉 2.4G 랑 5G 각각 200명에 Client 허용 가능 합니다.



Load Balancing : 여러 AP들이 있을때 Client를 분배해서 AP에 접속하게 합니다.

Band Select: 5G가 속도가 더 좋기 때문에, PC가 2.4G/5G다 지원하면 5G로 접속 할수 있게 합니다.



2. Configuration -> Tags & Profiles -> Policy

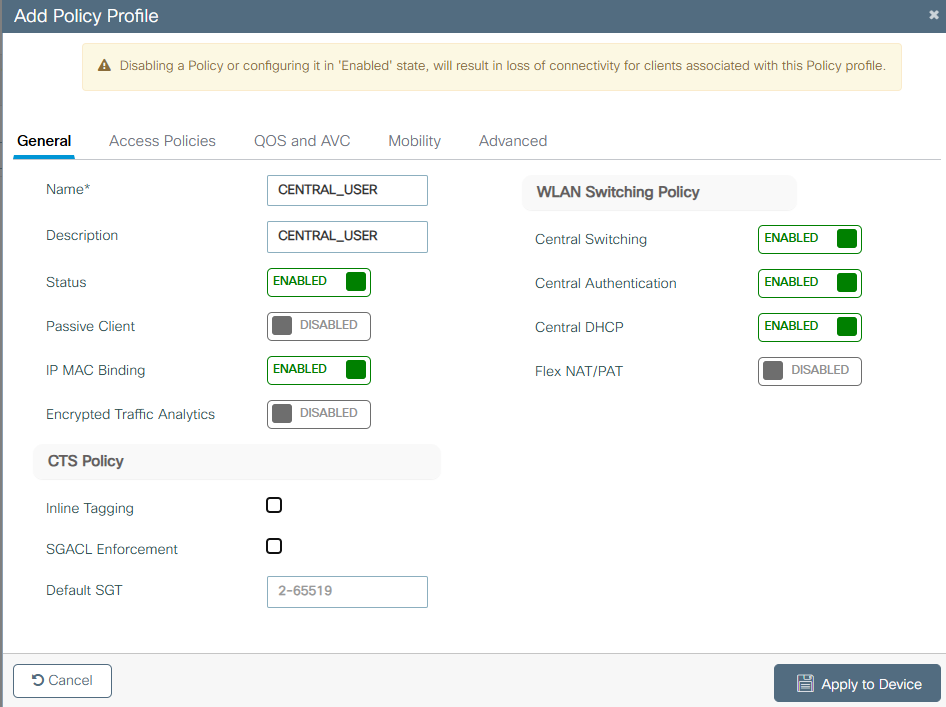

Add버튼을 클릭 합니다.



Name: 이름을 정의 합니다.

Stuats: Policy enable 또는 Disable 합니다.



**** WLAN Switching Policy ****

Central Switching - Enabled 모드이면 AP Data traffic이 CAPWAP tunnel를 통해서 WLC로 전송 되면 Data Traffic를 WLC가 처리 합니다.

Disabled 모드 이면 AP가 직접 Data를 처리 합니다.

Central Authentication - Enabled 모드이면 WLC가 직접 처리 합니다.

Central DHCP -Enabled 모드이면 WLC가 DHCP기능을 수행 합니다.

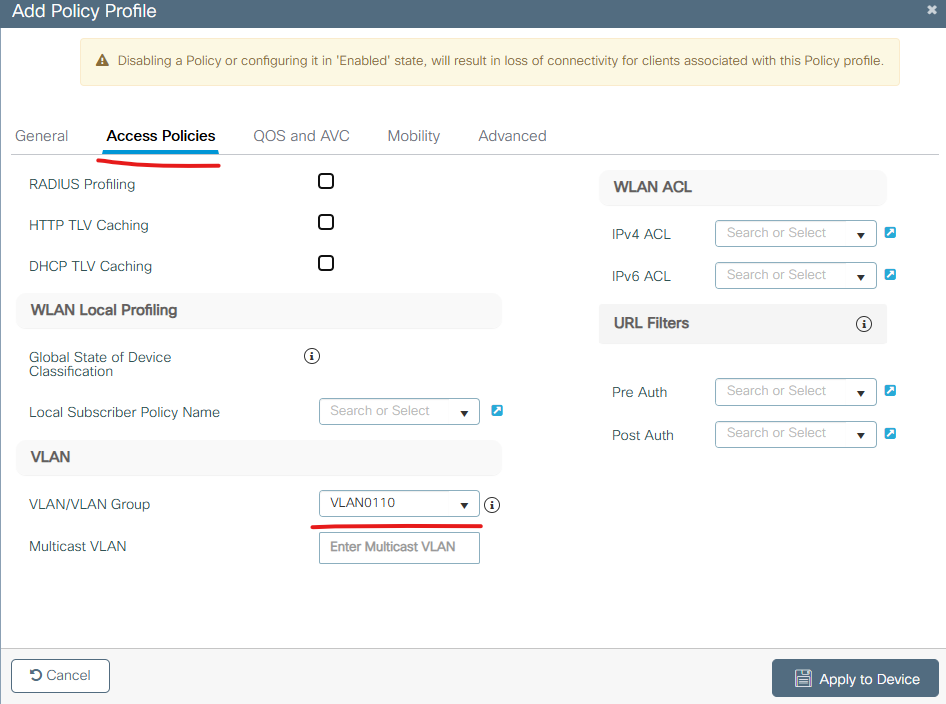

Policy에 VLAN를 입력 합니다. VLAN이 없으면 WLC에서 VLAN를 생성 합니다.

Policy랑 WLAN이 Mapping이 되면 GUEST-SSID로 User가 붙으면 VLAN 110으로 인식 합니다.

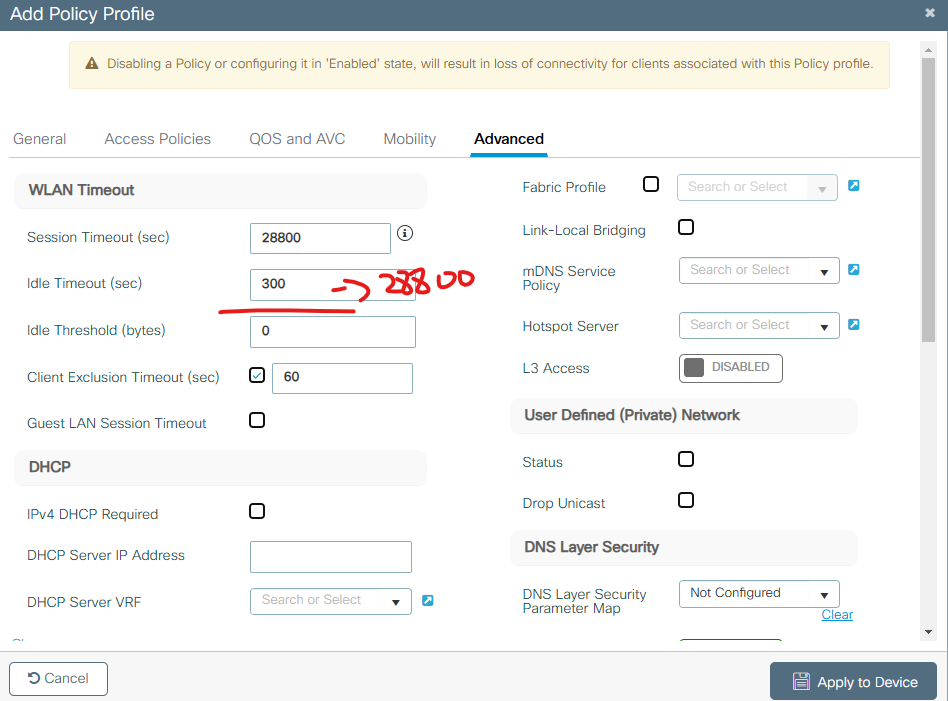

Idel Timeout를 28800으로 변경합니다. idel Timeout되면 SSID disconnect되는 증상을 방지 합니다.



그리고 Apply to Device를 클릭 합니다.



3. Policy Tag 를 생성합니다.

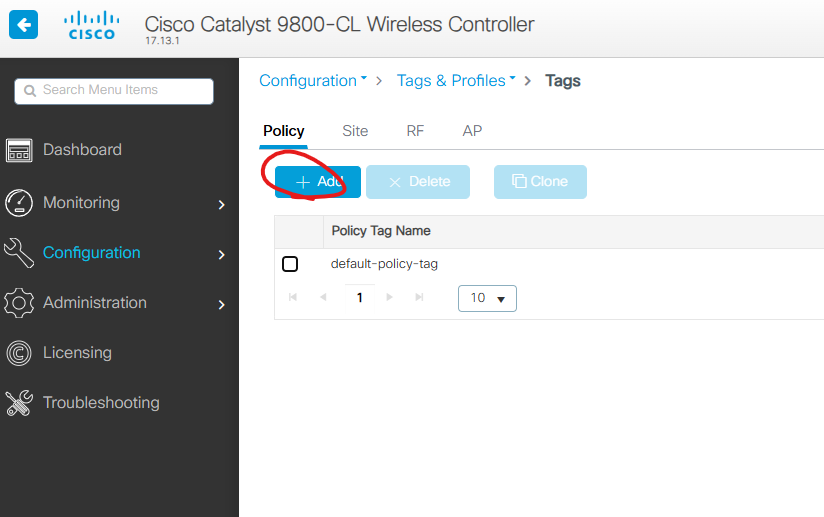

Configuration -> Tags & Orifukes -> Tag -> Policy

 Add 버튼을 클릭 합니다.

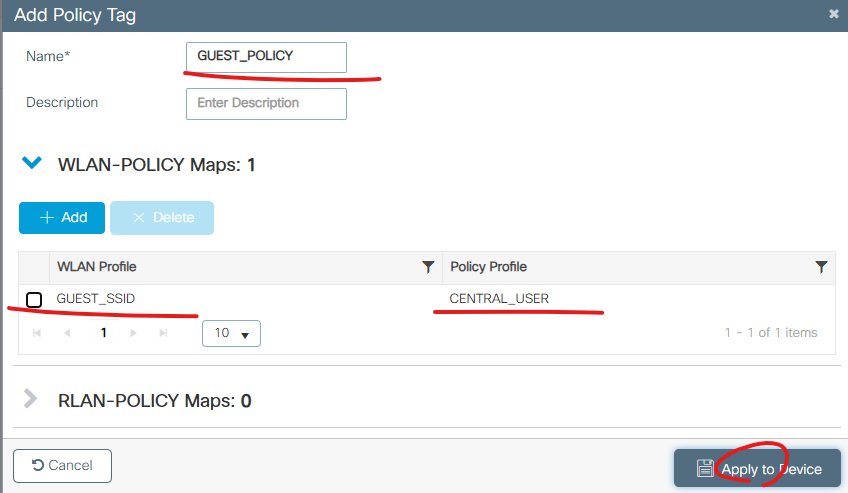

아래처럼 설정하고 적용 버튼을 클릭 합니다.



4. AP에 새로운 Policy Tag를 적용 합니다.

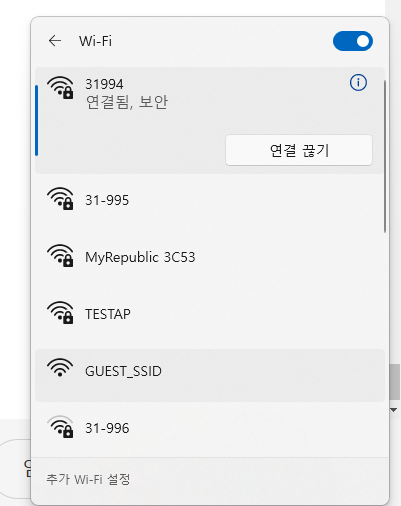

5. PC에서 SSID를 확인 합니다.

아래처럼 GUEST_SSID가 암호화 없이 접속 가능 하게 표시 됩니다.



6. DHCP 서버가 없어서 IP주소를 못 받아옵니다.



SW에서 DHCP 서버 기능을 설정 합니다.

ip dhcp pool VLAN110  network 192.168.110.0 255.255.255.0  dns-server 8.8.8.8   default-router 192.168.110.254  !



IP주소를 Clinet에게 할당 하였습니다.

SW01#show ip dhcp binding  Bindings from all pools not associated with VRF: IP address      Client-ID/              Lease expiration        Type       State      Interface                 Hardware address/                 User name 192.168.110.1   013e.6d3f.25af.12       Dec 27 2024 07:16 AM    Automatic  Active     Vlan110 SW01#

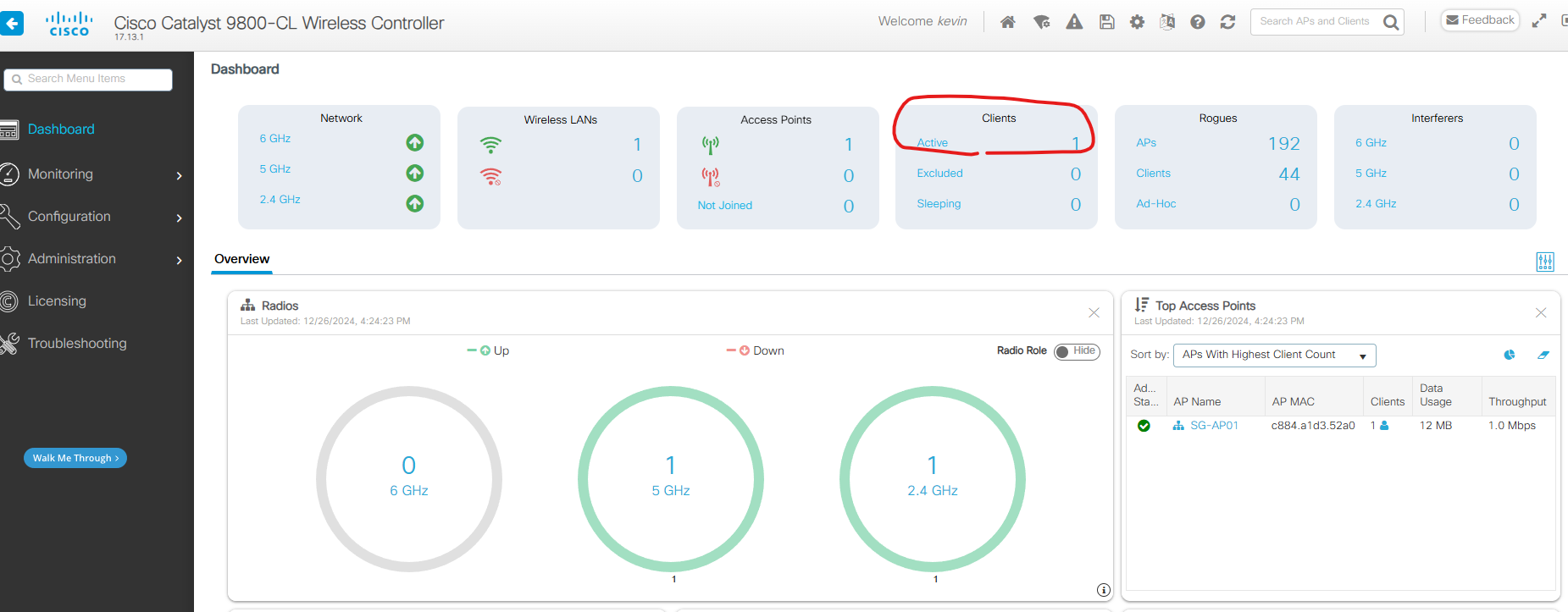

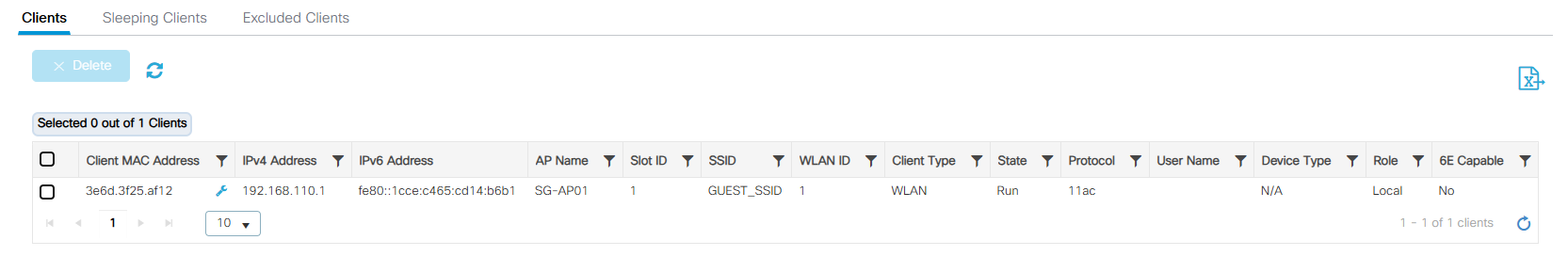

WLC에서 GUI Clinet를 확인 합니다.
