[2025][CISCO ISE#14] - WLC configuration

안녕하세요.



Cisco ISE 테스트를 위해서 WLC를 설치 하고 기본 설정을 해보겠습니다.

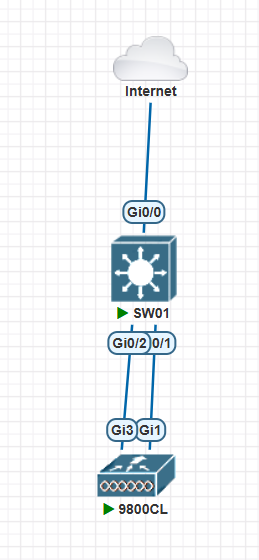

Diagram

WLC g1 - Data interface

WLC g3 - MGMT interface - vrf mgmt



스위치에서 기본 설정을 합니다.

interface GigabitEthernet0/0  switchport access vlan 10  switchport mode access  spanning-tree portfast edge ! interface GigabitEthernet0/1  switchport trunk encapsulation dot1q  switchport mode trunk  media-type rj45  negotiation auto  spanning-tree portfast edge ! interface GigabitEthernet0/2  switchport access vlan 10  switchport mode access  media-type rj45  negotiation auto  spanning-tree portfast edge ! interface Vlan10  ip address 192.168.10.199 255.255.255.0 ! ip route 0.0.0.0 0.0.0.0 192.168.10.253 !



WLC 기본 설정을 합니다.

Would you like to enter the initial configuration dialog? [yes/no]: no   Enter enable secret:    -------------------------------------------------   Enter enable secret again:   WARNING: ** NOTICE **  The H.323 protocol is no longer supported from IOS-XE release 17.6.1. Please consider using SIP for multimedia applications. *************   Confirm enable secret: ************* The following configuration command script was created: enable secret 9 $9$WtxMWRGzpUsGyk$nIpaaVZw5m4YRyF6VpX6efsCrbbafrMSrySsmmLdUdY ! end [0] Go to the IOS command prompt without saving this config. [1] Return back to the setup without saving this config. [2] Save this configuration to nvram and exit. Enter your selection: 0 % You can enter the setup, by typing setup at IOS command prompt Press RETURN to get started!



수동으로 WLC를 설정 합니다.

vrf definition MGMT   address-family ipv4   exit-address-family interface GigabitEthernet3 no switchport   vrf forwarding MGMT   ip address 192.168.10.195 255.255.255.0 ip route vrf MGMT 0.0.0.0 0.0.0.0 192.168.10.253 username kevin privilege 15 secret ******



WLC# WLC# WLC#conf t Enter configuration commands, one per line.  End with CNTL/Z. WLC(config)#vrf definition MGMT   WLC(config-vrf)#address-family ipv4   WLC(config-vrf-af)#exit-address-family WLC(config-vrf)# WLC(config-vrf)#interface GigabitEthernet3 WLC(config-if)#no switchport   WLC(config-if)#vrf forwarding MGMT   WLC(config-if)#ip address 192.168.10.195 255.255.255.0 WLC(config-if)# WLC(config-if)#ip route vrf MGMT 0.0.0.0 0.0.0.0 192.168.10.253 WLC(config)# WLC(config)#username kevin privilege 15 secret Kenshin1022^^ WLC(config)# WLC(config)# WLC(config)# WLC(config)# *Jan  5 11:03:54.498: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet3, changed state to down WLC(config)# WLC(config)# WLC(config)# *Jan  5 11:04:02.394: %LINK-3-UPDOWN: Interface GigabitEthernet3, changed state to up *Jan  5 11:04:03.393: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet3, changed state to up WLC(config)# WLC(config)#end WLC#wr WLC#show ip int brie Interface              IP-Address      OK? Method Status                Protocol GigabitEthernet1       unassigned      YES unset  up                    up       GigabitEthernet2       unassigned      YES unset  down                  down     GigabitEthernet3       192.168.10.195  YES manual up                    up       Vlan1 WLC# WLC#show ip route vrf MGMT Routing Table: MGMT Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP        D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2        E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP        n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA        i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2        ia - IS-IS inter area, * - candidate default, U - per-user static route        H - NHRP, G - NHRP registered, g - NHRP registration summary        o - ODR, P - periodic downloaded static route, l - LISP        a - application route        + - replicated route, % - next hop override, p - overrides from PfR        & - replicated local route overrides by connected Gateway of last resort is 192.168.10.253 to network 0.0.0.0 S*    0.0.0.0/0 [1/0] via 192.168.10.253       192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks C        192.168.10.0/24 is directly connected, GigabitEthernet3 L        192.168.10.195/32 is directly connected, GigabitEthernet3 WLC#



Ping Test

.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=7ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=8ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=8ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=8ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=13ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=8ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=9ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=11ms TTL=254 192.168.10.195의 응답: 바이트=32 시간=10ms TTL=254















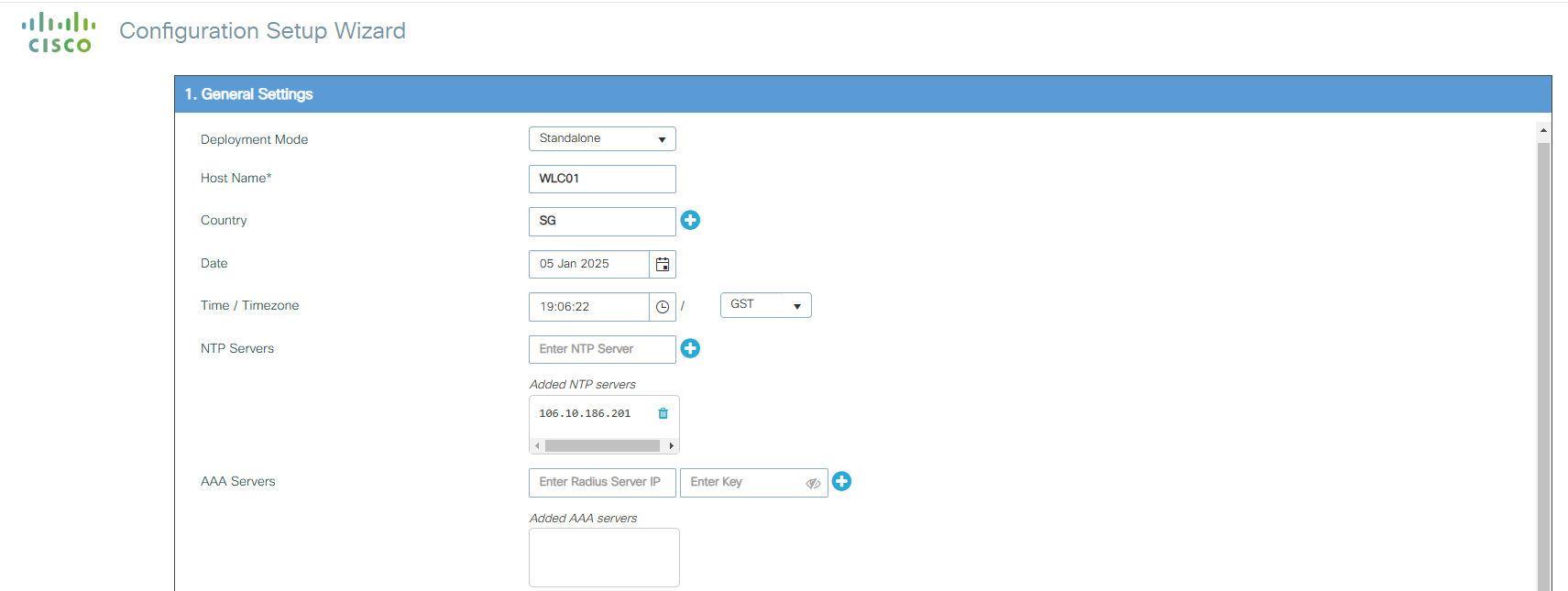

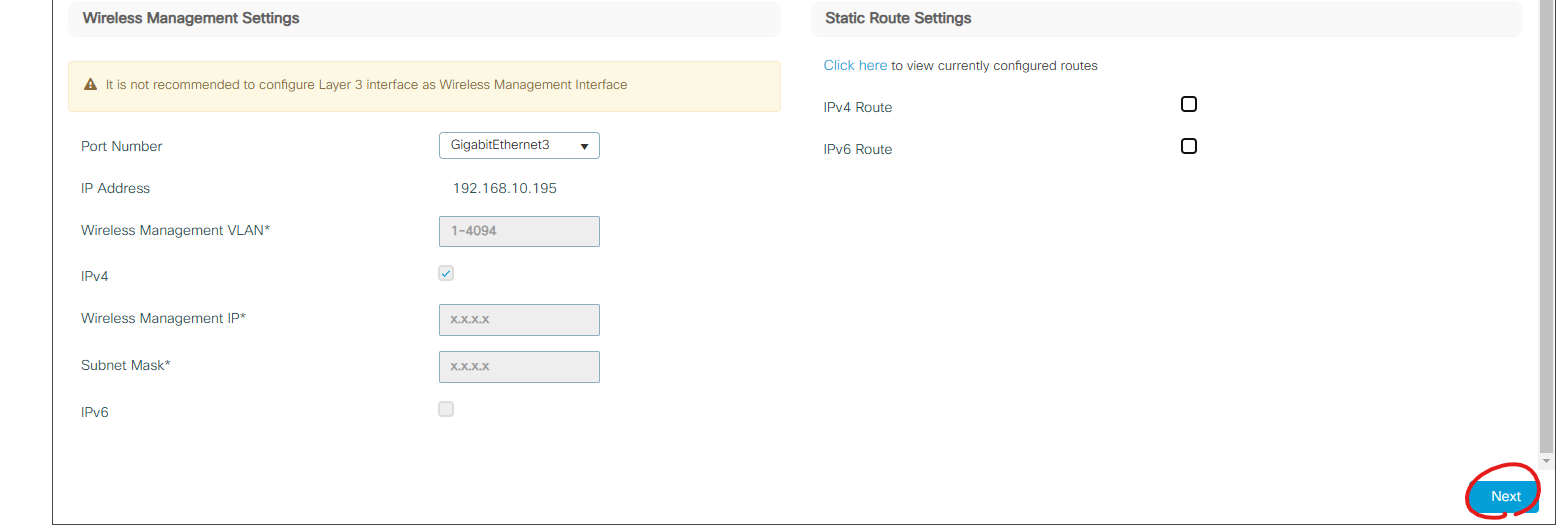

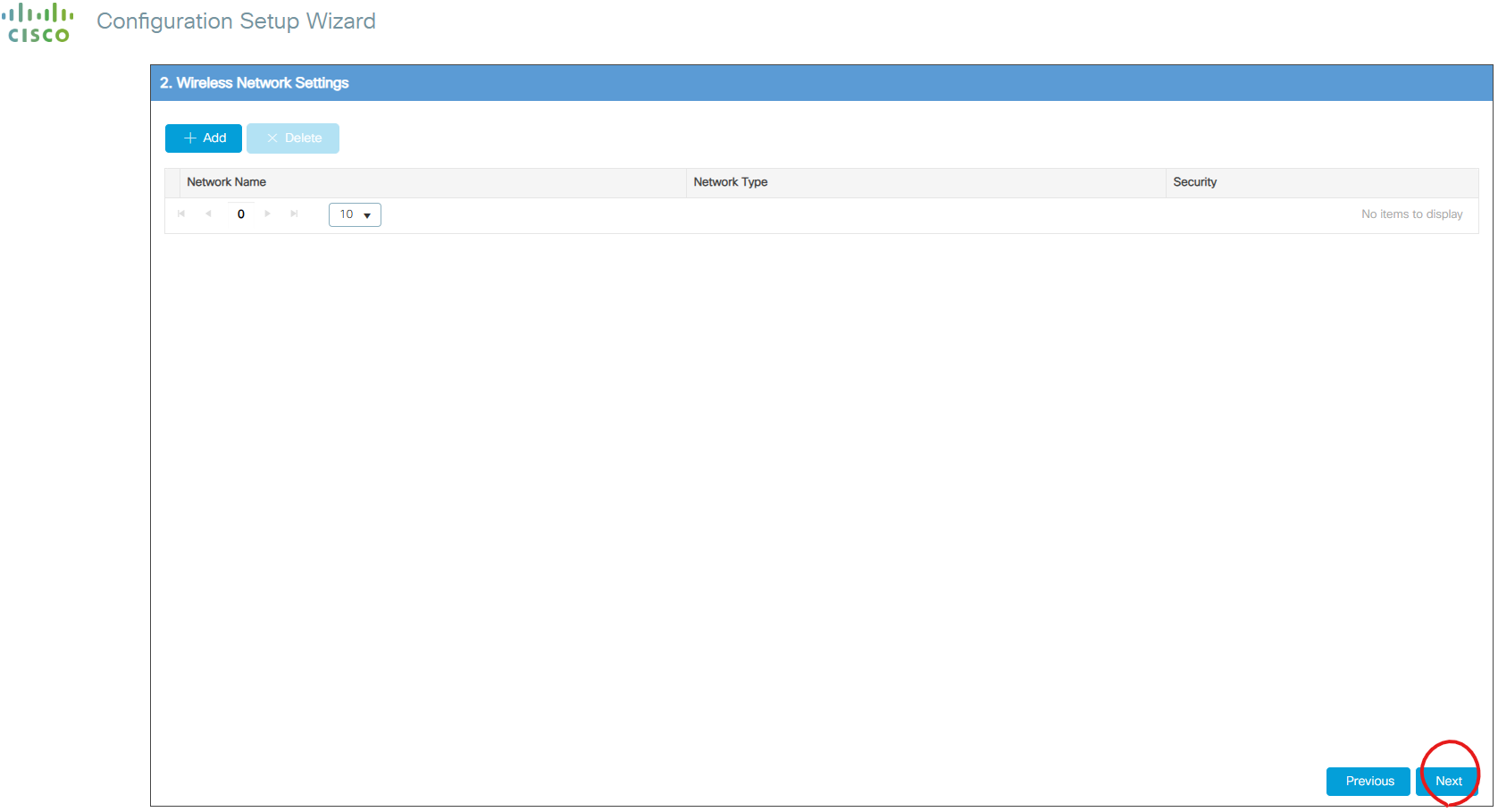

아주 간단한 설정만 하기 추후에 필요한 부분은 수동으로 설정 하도록 하겠습니다.

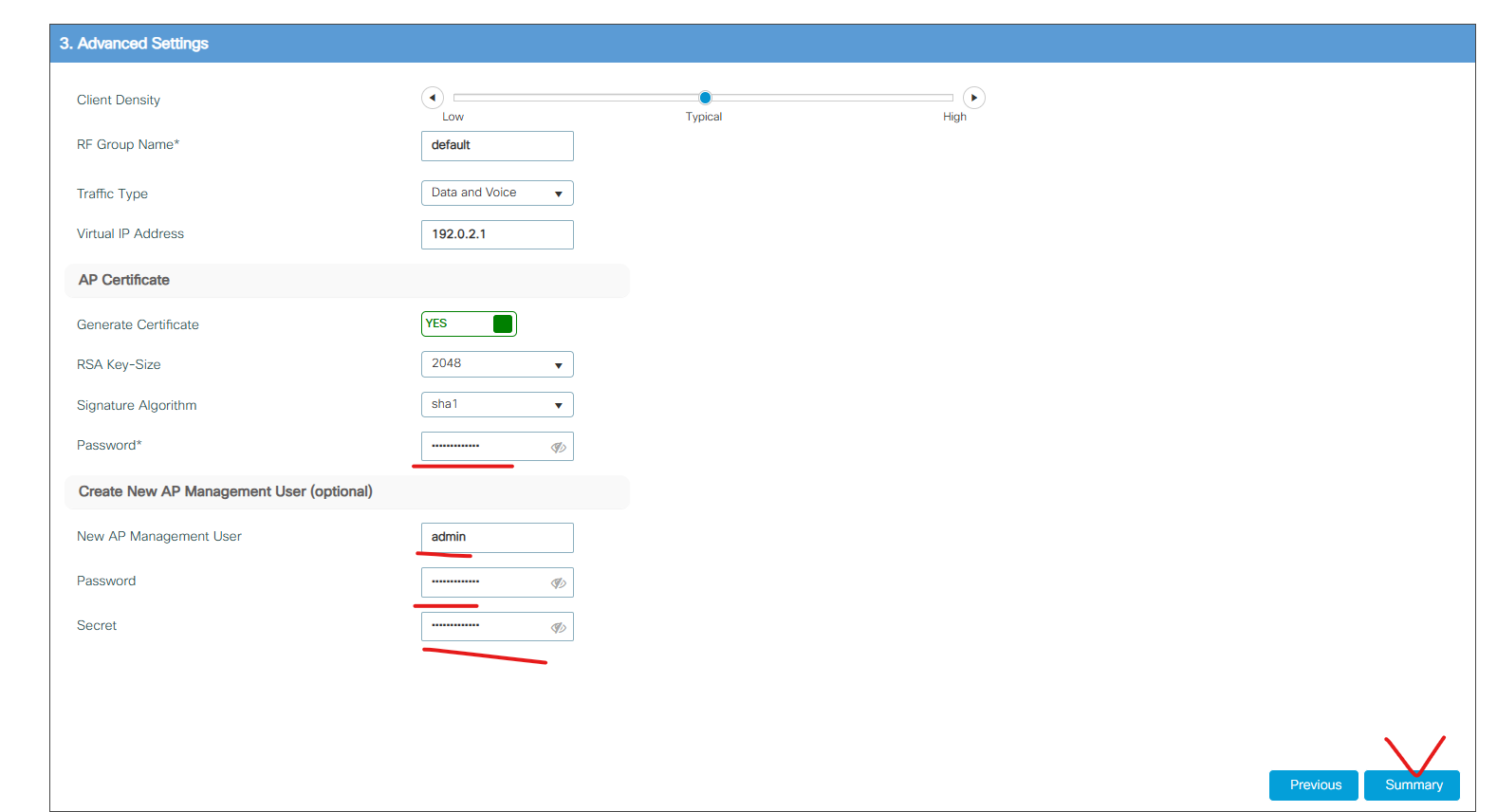

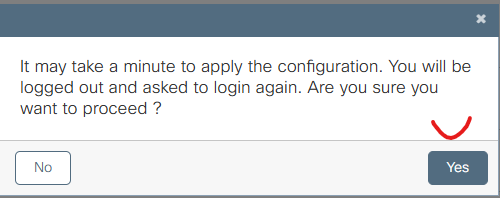

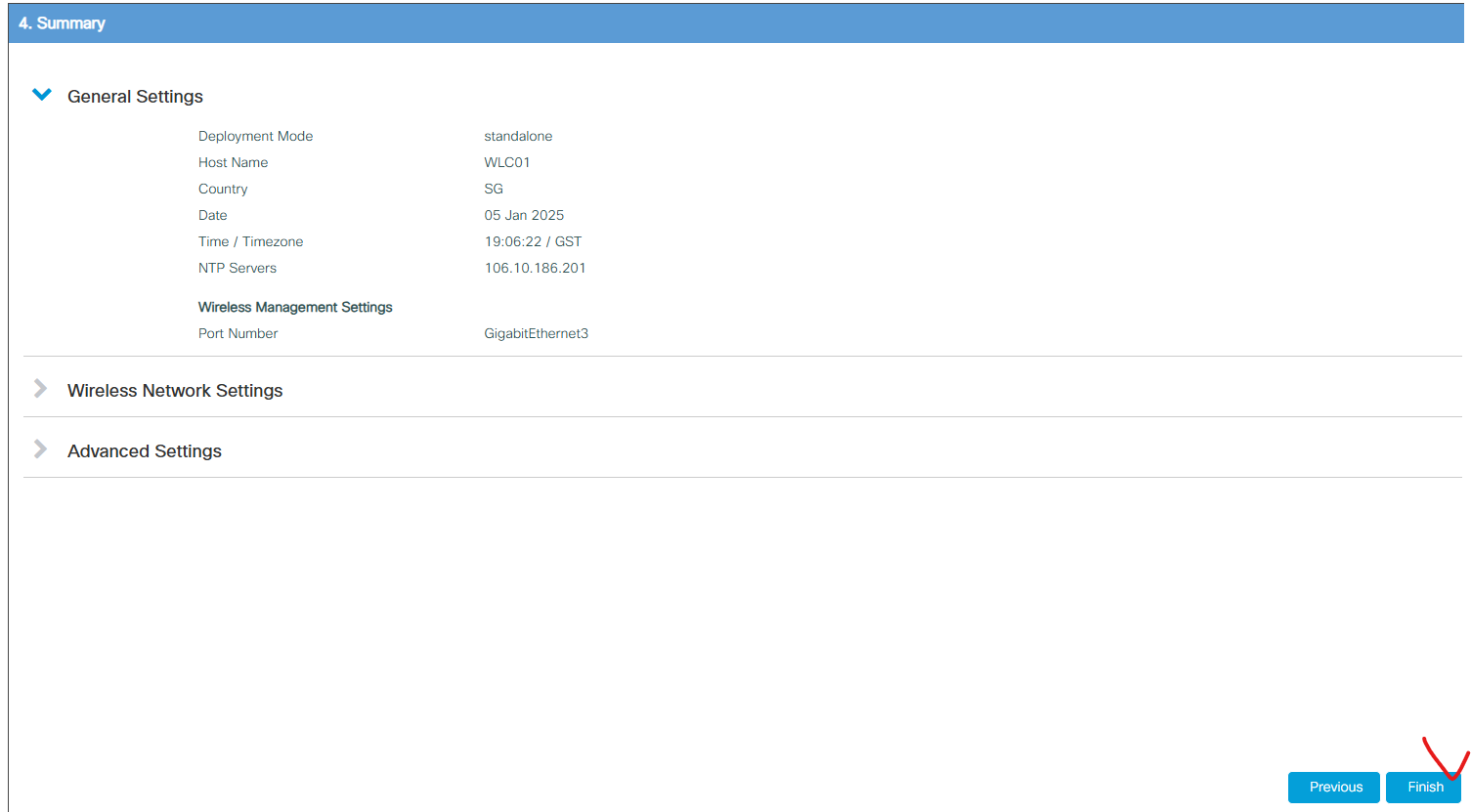

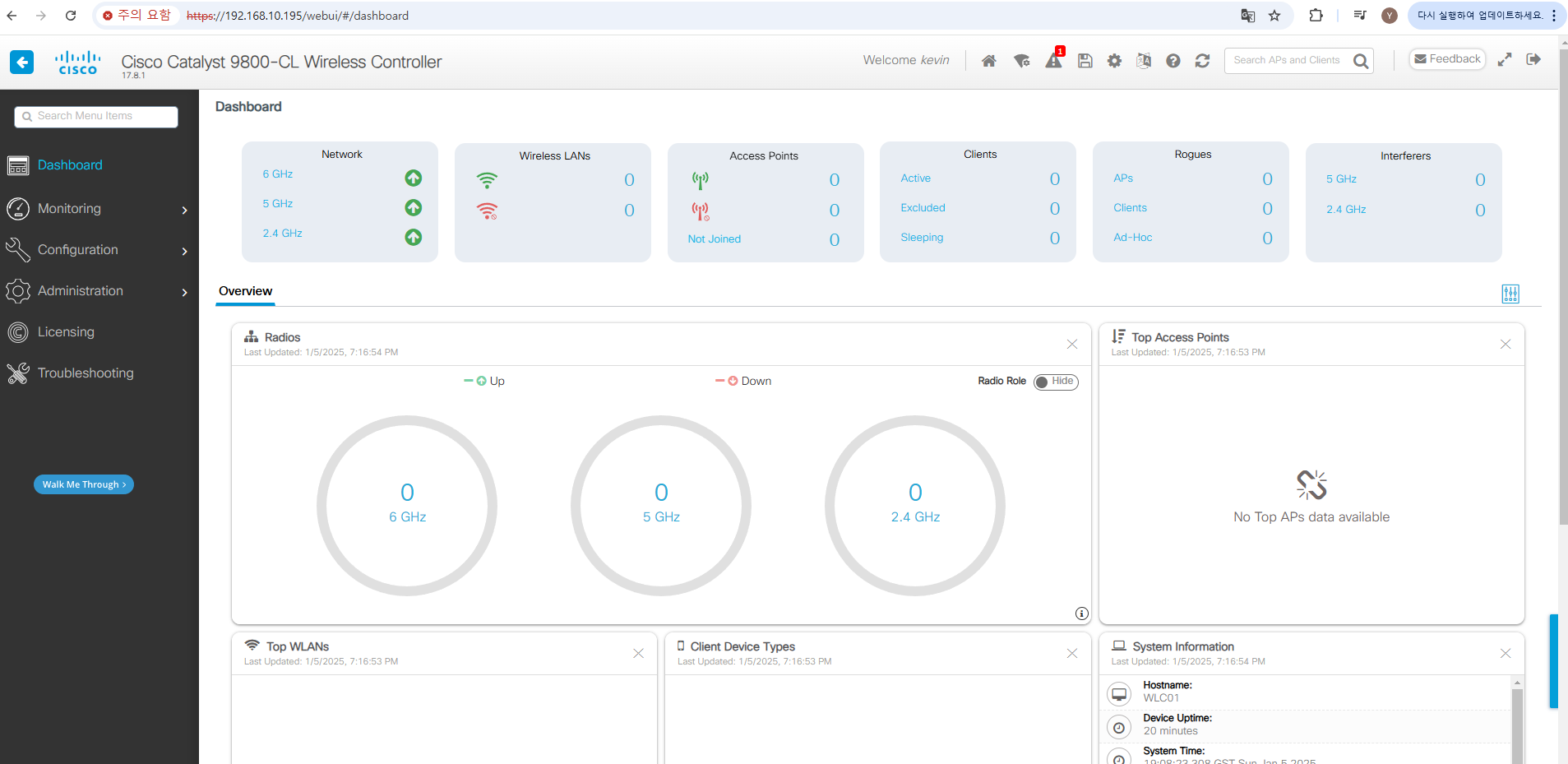

설정이 완료 되면 다시 로그인을 합니다.



지금까지 [2025][CISCO ISE#14] - WLC configuration   글을 읽어주셔서 감사합니다.
