안녕하세요.



오늘은 EVE-NG에 PaloAlto Firewall를 설치해보겠습니다.



1. 공식사이트 링크는 아래와 같습니다.



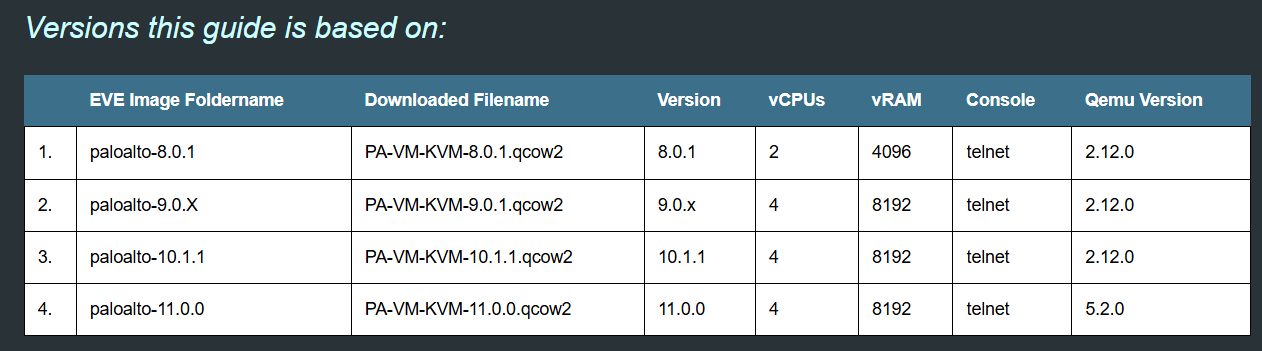

2. PaloAlto 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia

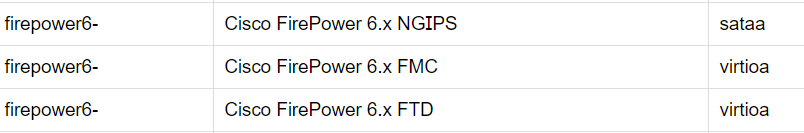

firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



아래 사진처럼 폴더이름은 paloalto- 으로 시작해야 하고 파일 이름은 virtioa이고 확장자는 qcow2입니다.



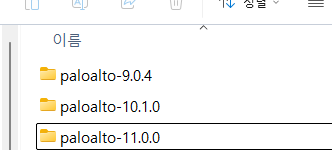

3. 아래 사진처럼 paloalto 폴더를 준비 합니다. 위에 표에 있는 이미지 말고 다른 이미지 버전도 지원하고 참고 부탁드립니다.

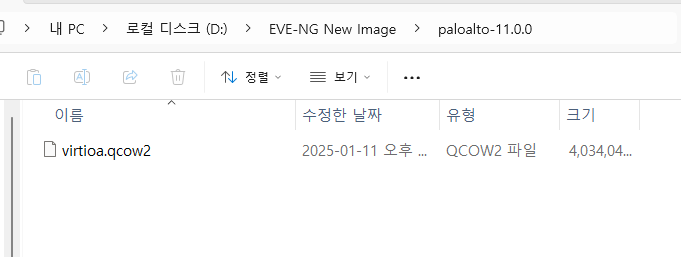

4. paloalto-11.0.0 폴더를 클릭해서 파일이름과 확장자를 확인합니다.

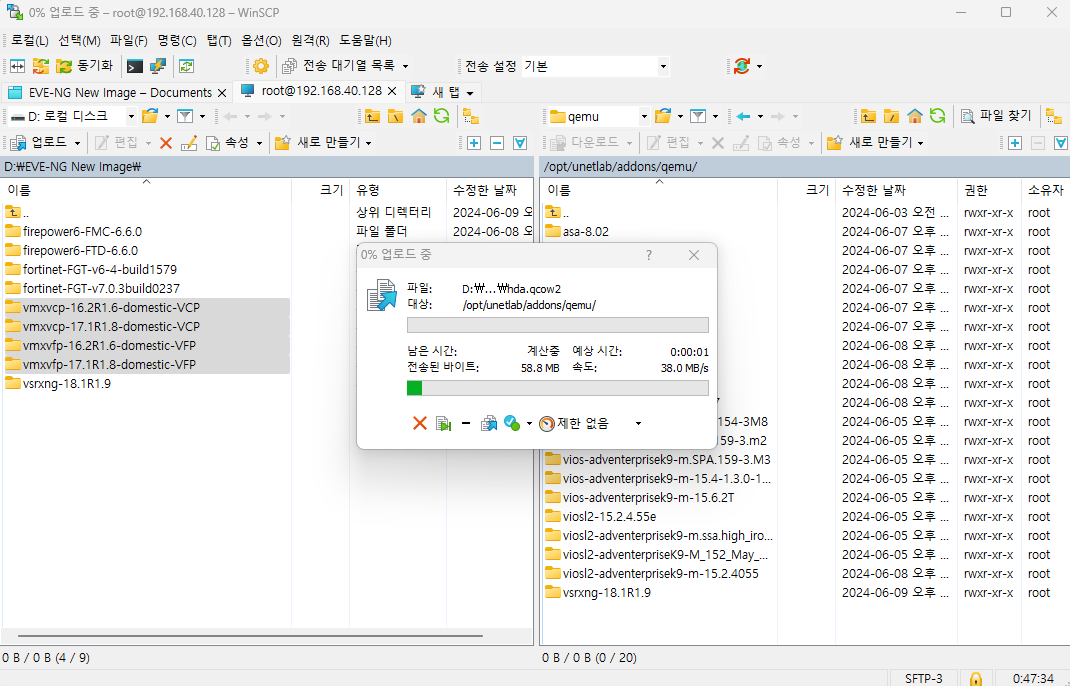

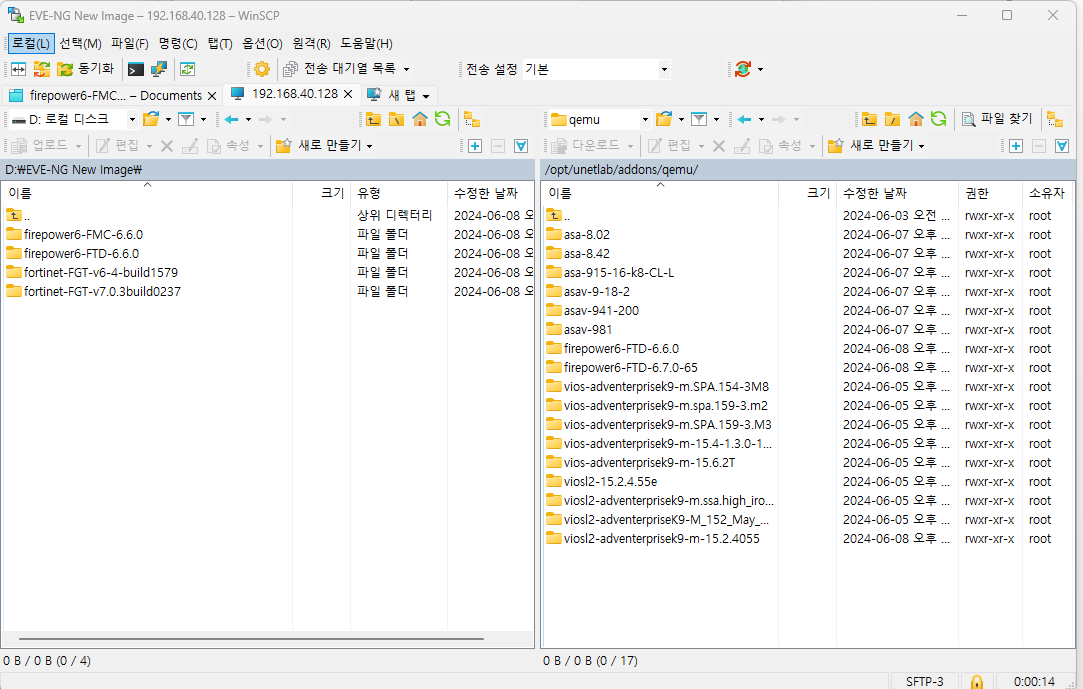

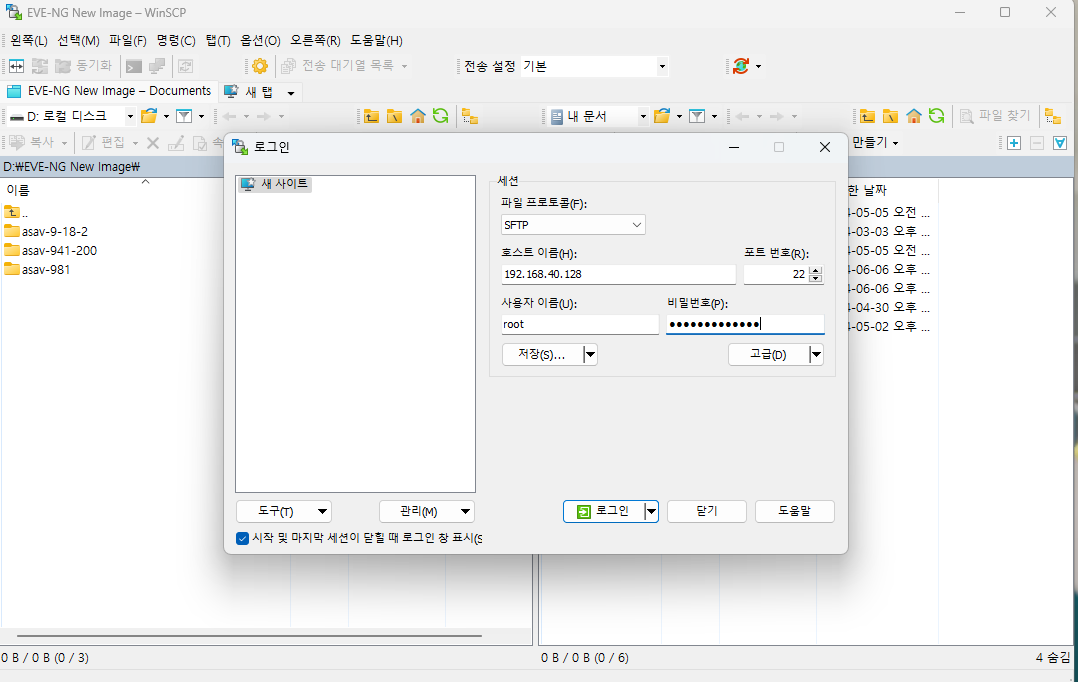

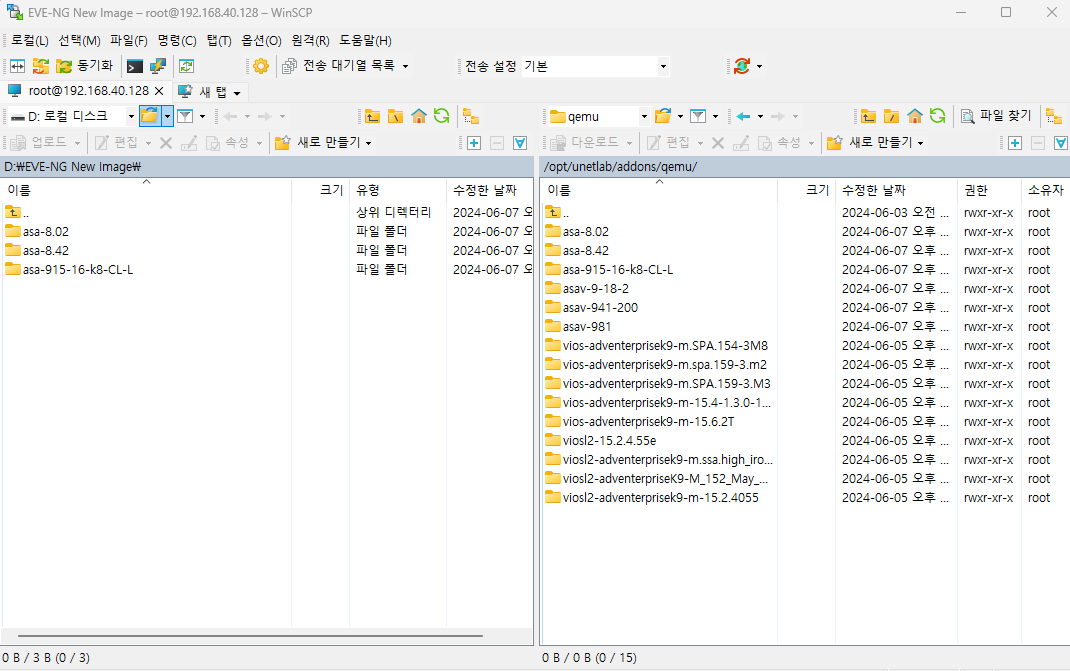

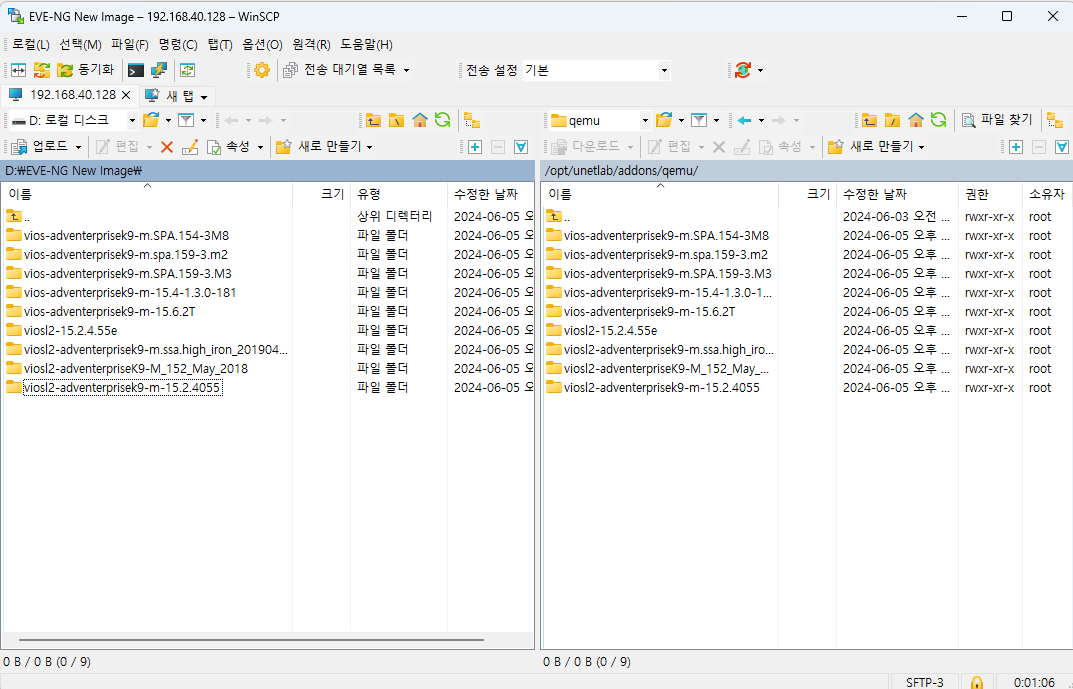

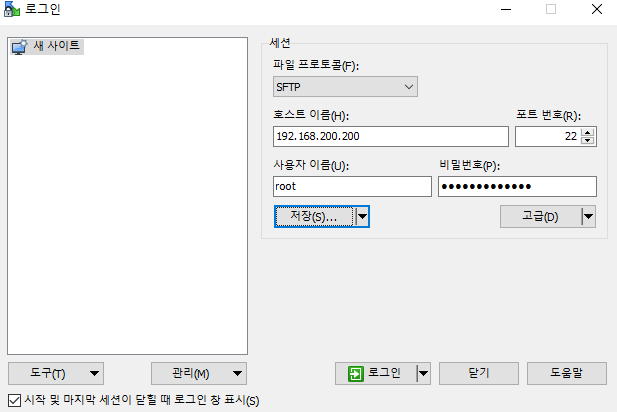

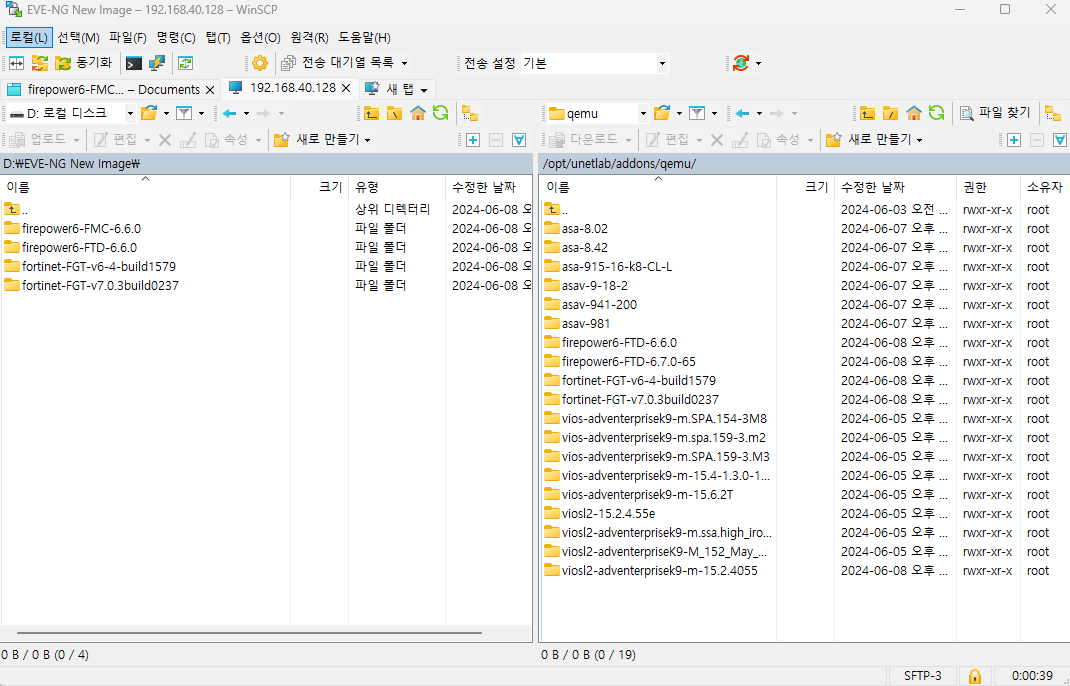

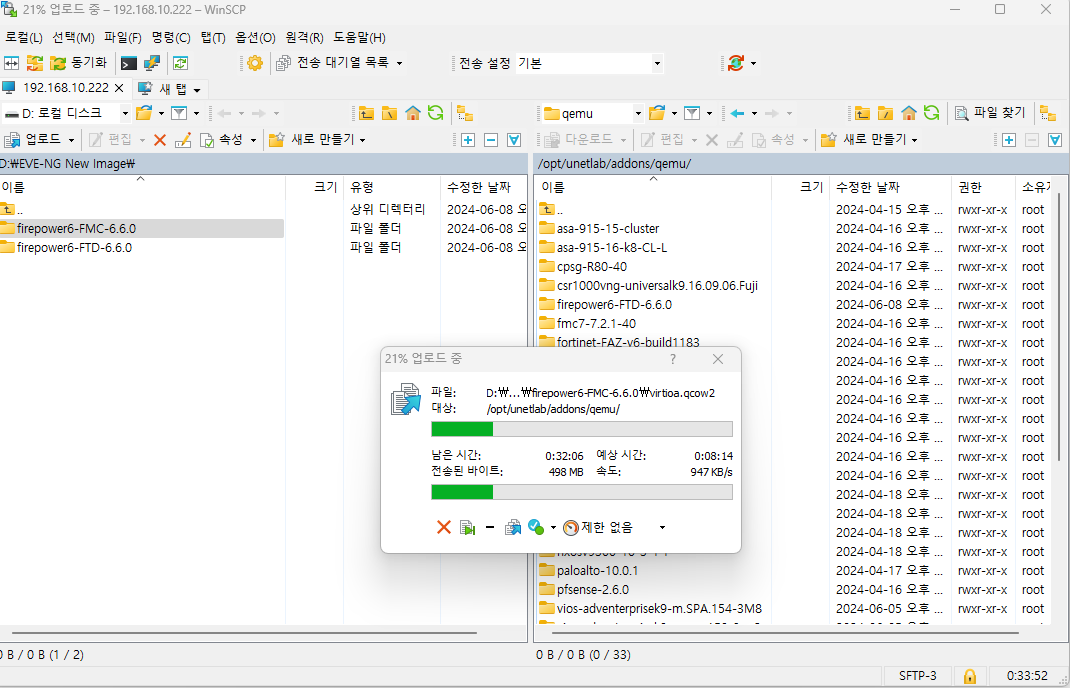

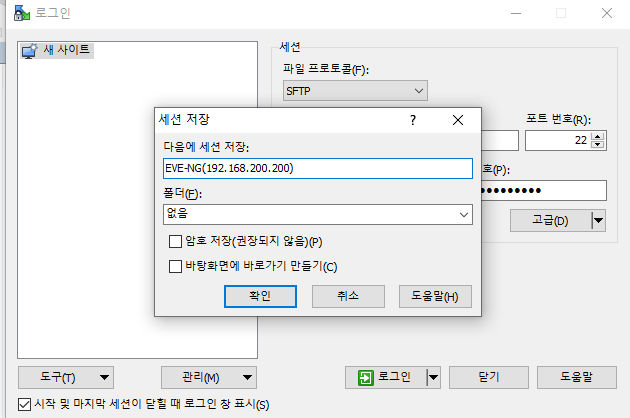

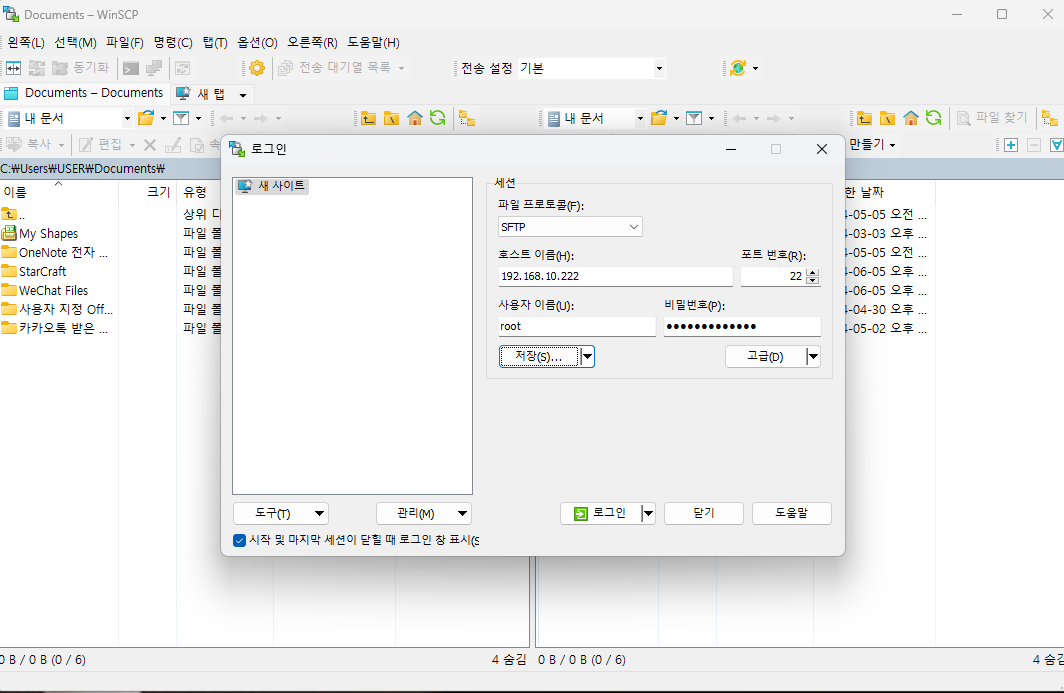

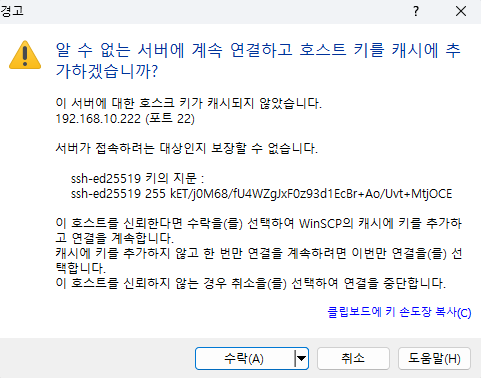

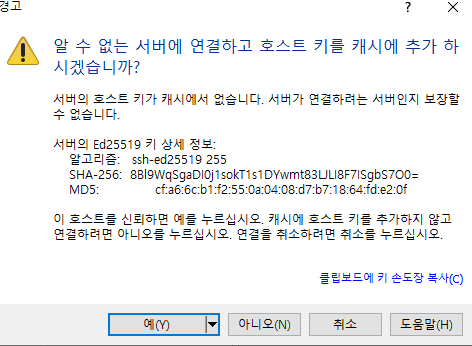

5. winscp를 이용해서 EVE-NG에 접속 합니다.

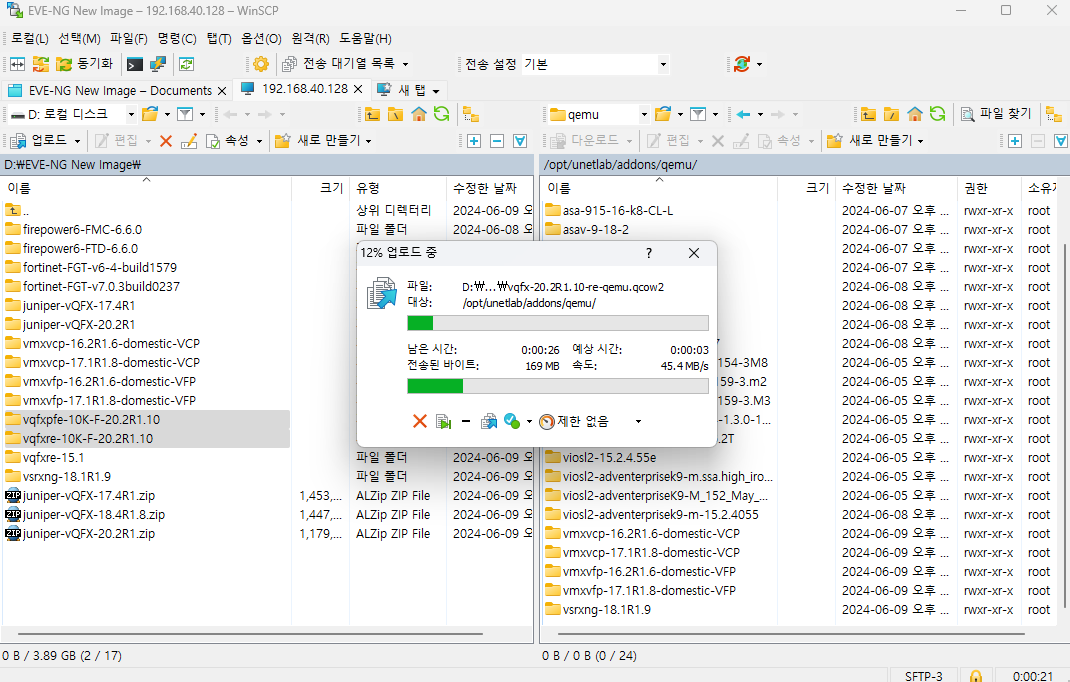

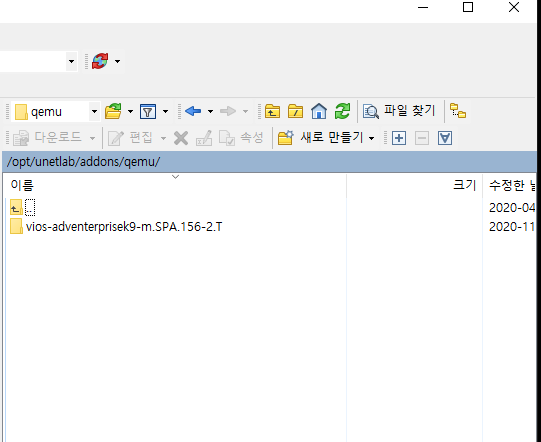

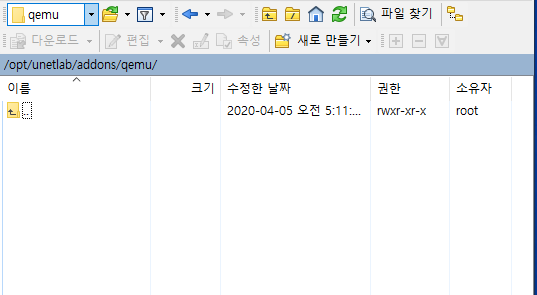

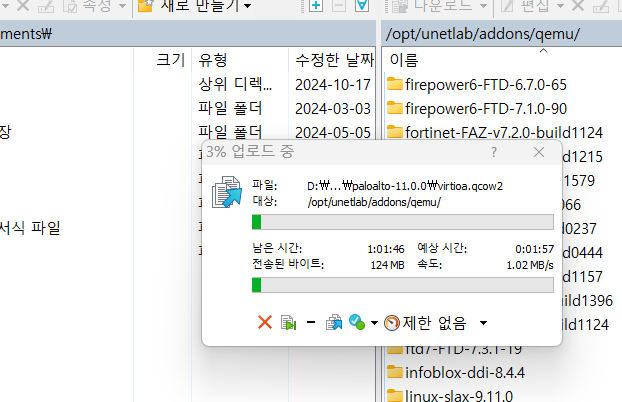

6. 폴더 위치.

/opt/unetlab/addons/qemu/



여기를 클릭후 위에 팔로알토 폴더를 이동 합니다



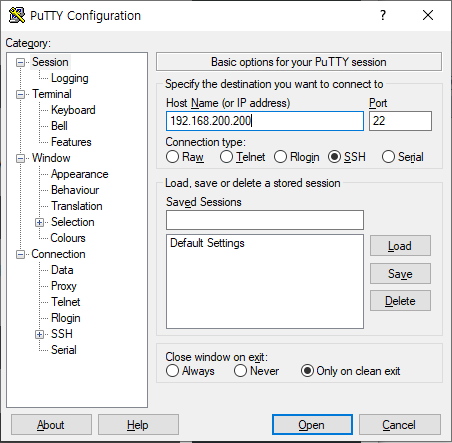

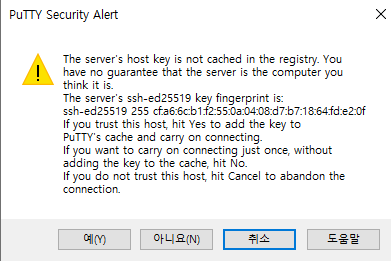

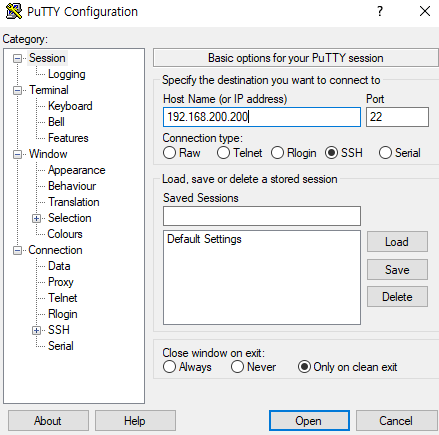

7. putty를 이용해서 EVE-NG 접속 합니다.

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

*** System restart required ***
Last login: Mon Dec 23 04:56:18 2024 from 172.16.10.19
root@eve-ng:~# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

root@eve-ng:~#
root@eve-ng:~#

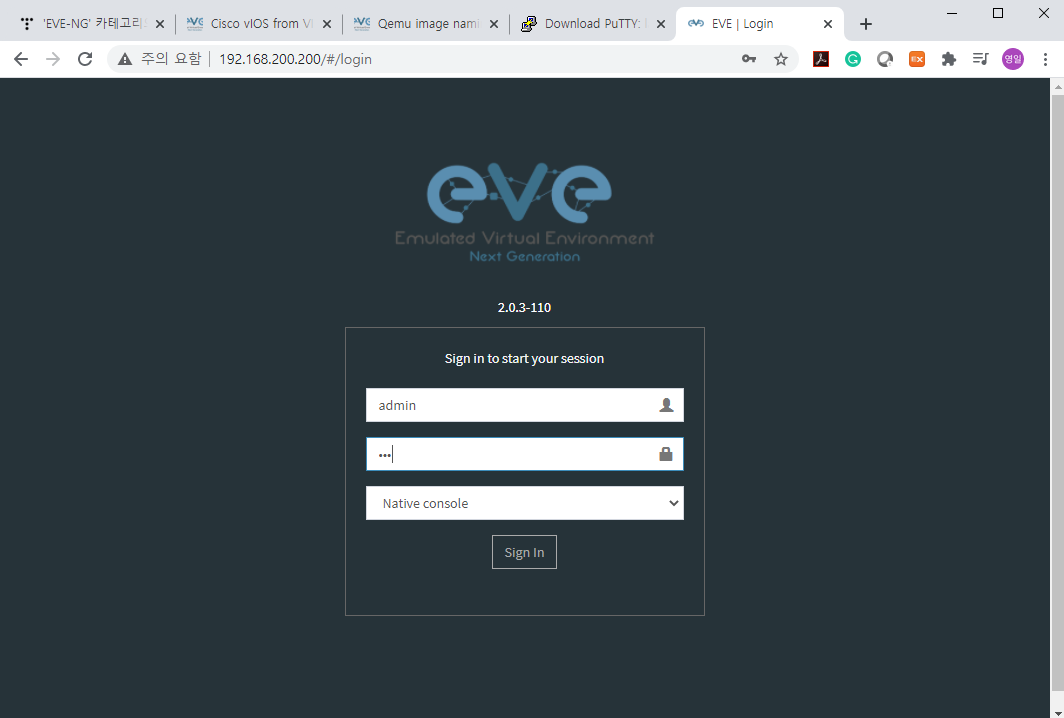

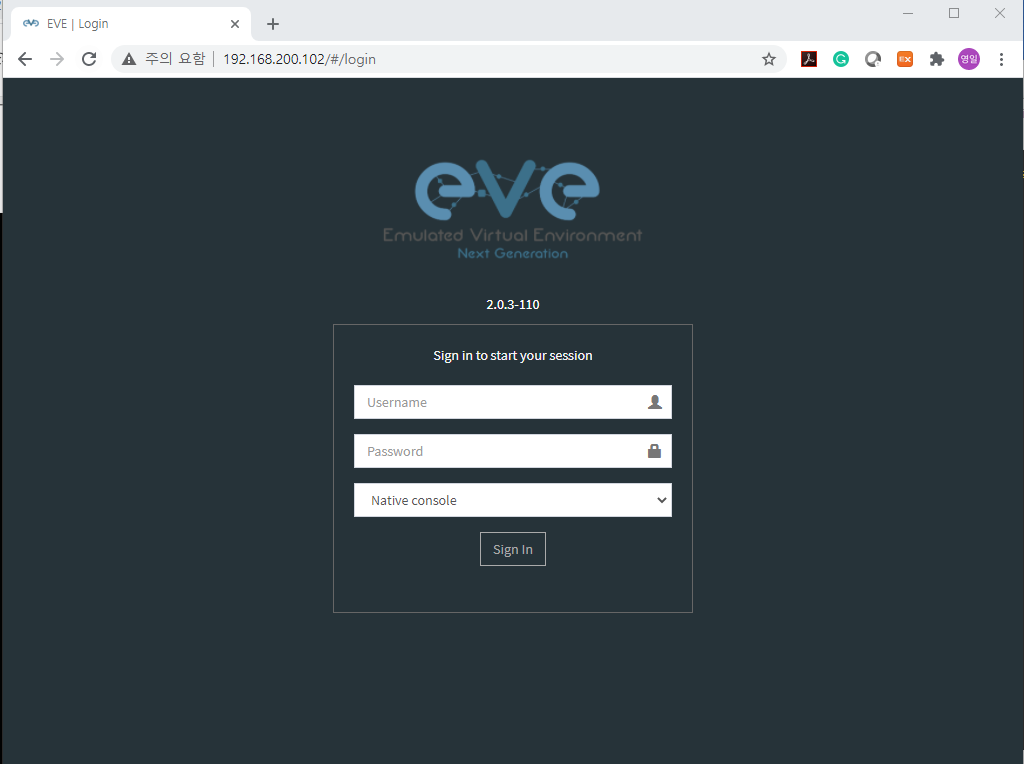

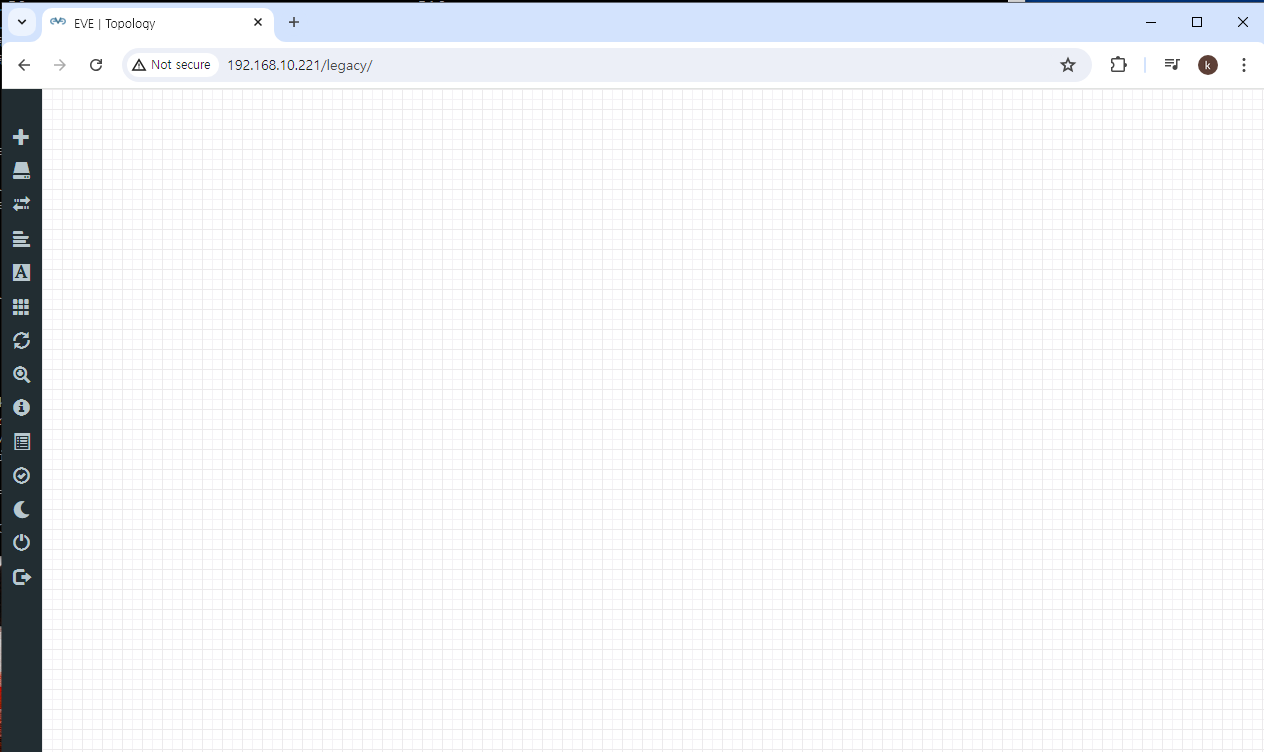

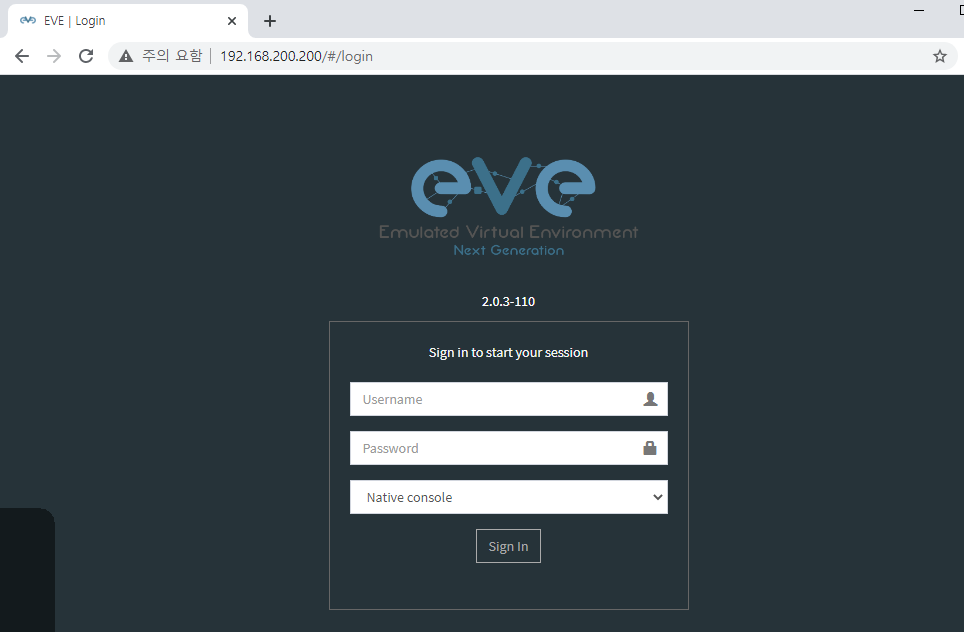

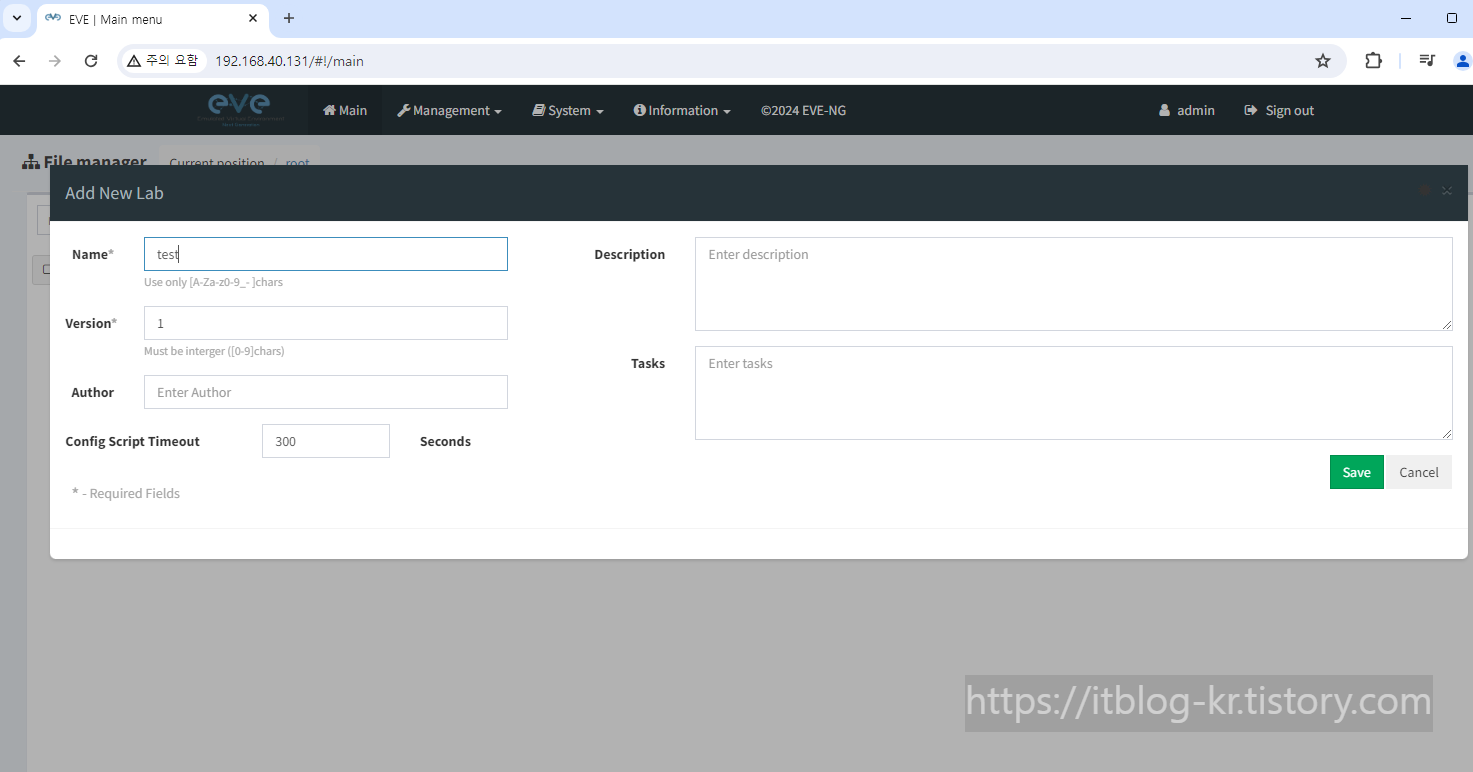

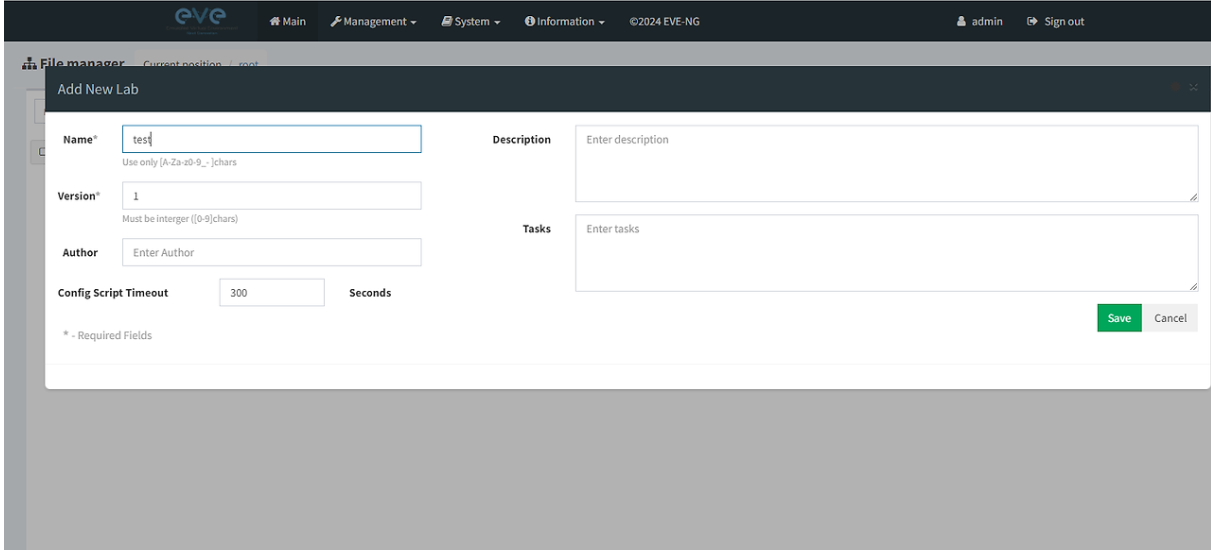

8. EVE-NG GUI 접속 합니다.

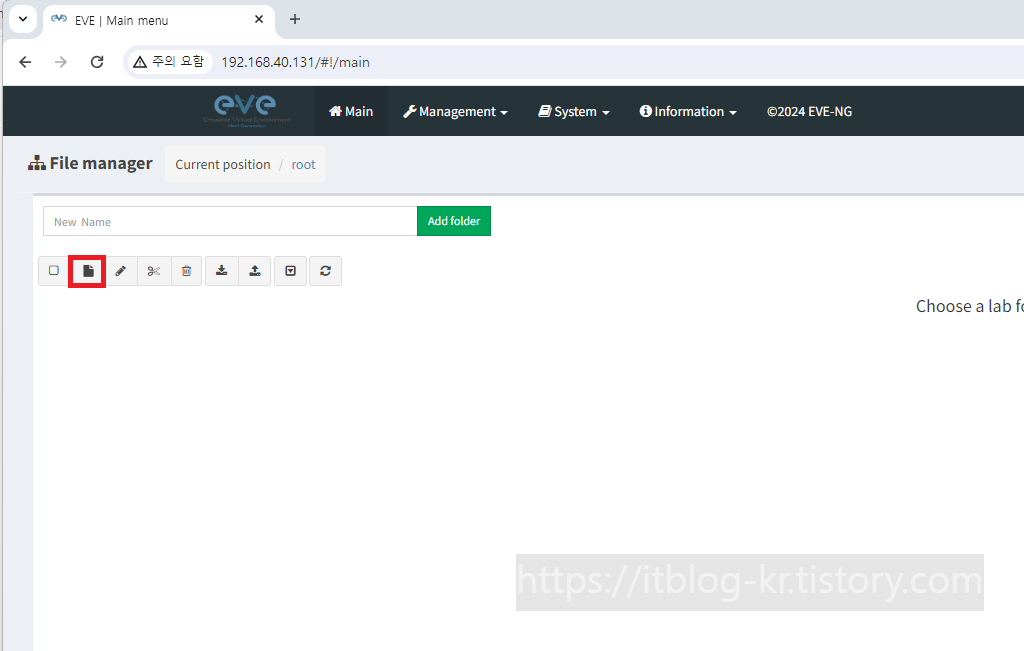

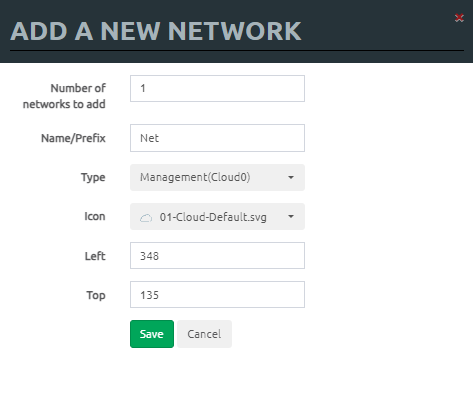

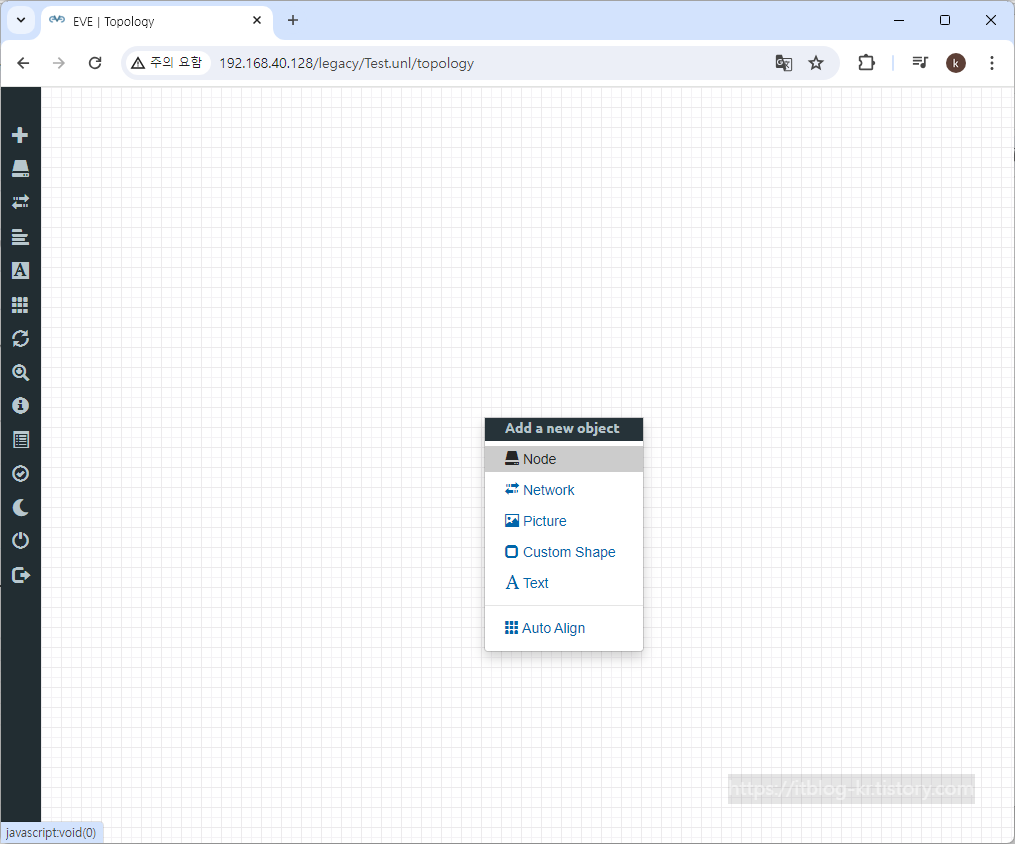

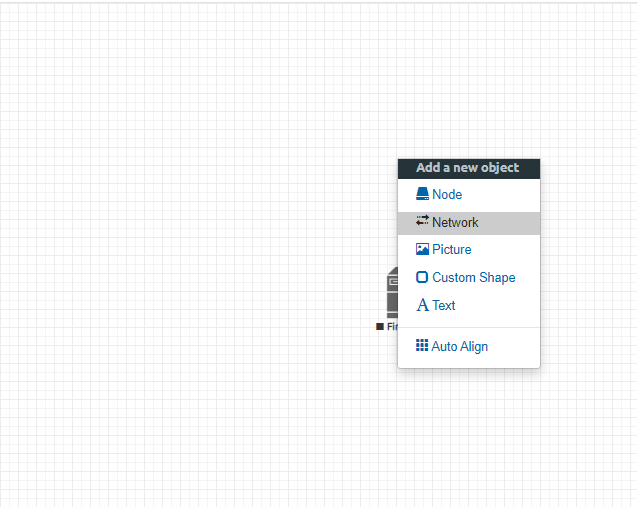

9.  아래처럼 3개 버전을 Node를 생성하고 MGMT Interface에 연결 합니다.



Default login

admin/admin



10. 아래처럼 MGMT IP를 설정 합니다.



PA01 - 192.168.10.161/24   - 9.0.4 version

PA02 - 192.168.10.162/24   - 10.1.0 version

PA03 - 192.168.10.163/24   - 11.0.0 version



login : admin
Password: admin
Enter old password : admin
Enter new  password:
confirm password:

admin@PA-VM> cpmfogire
admin@PA-VM# set deviceconfig system type static
admin@PA-VM# set deviceconfig system ip-address 192.168.10.161 netmask 255.255.255.0 default-gateway 192.168.10.253
 admin@PA-VM# commit



PC에서 ping를 시도 합니다.

ping 192.168.10.161



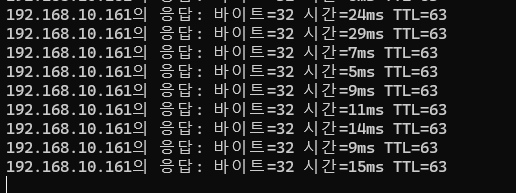

위와 같이 다른  version에 paloalto도 MGMT 설정 합니다.



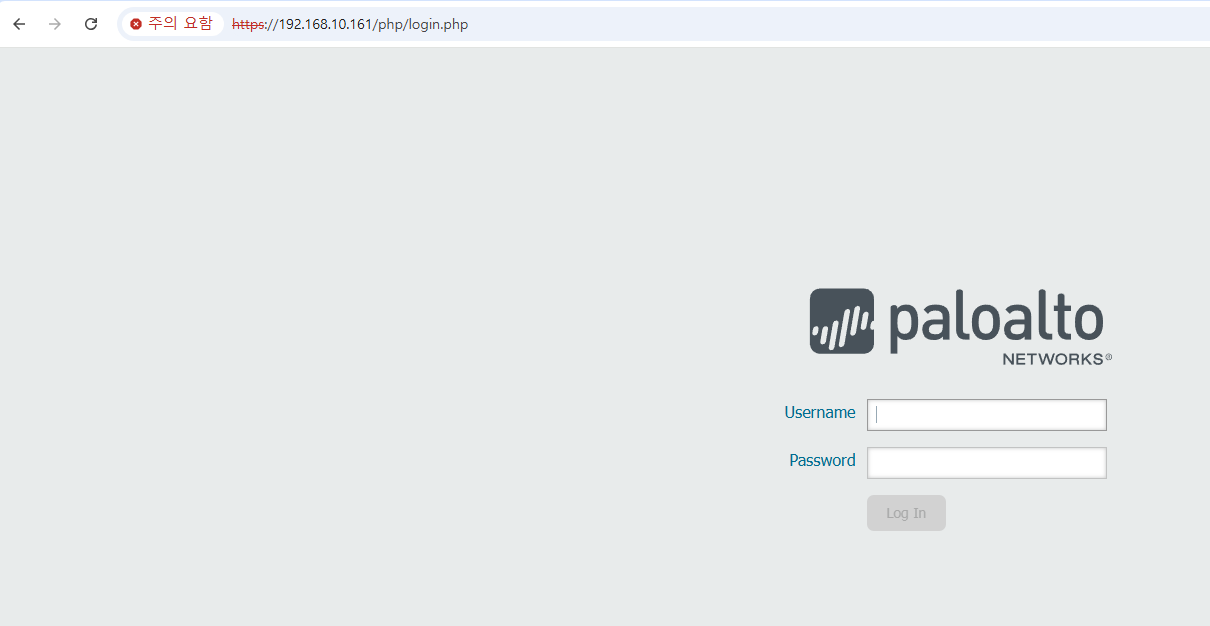

11. 아래 처럼 GUI로 접속 합니다.



정상적으로 동작 합니다. 다른 버전들도 이렇게 확인 가능 합니다.



지금까지 [2024][EVE-NG #19] PaloAlto 설치하기 글을 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #18] Virtual PC(VPCS)  (0) 2024.11.06
[2024][EVE-NG #18] EVE-NG에 C9800CL Install  (2) 2024.10.07
[2024][EVE-NG #17] Upgrade EVE-NG version  (0) 2024.07.18
[2024][EVE-NG #16] Juniper QFX 스위치 설치하기  (0) 2024.07.12
[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11

안녕하세요.



이번에는 EVE-NG에서 VPC에 대해서 알아보도록 하겠습니다.



테스트 할때 간단하게 Ping을 위해서 PC를 만들고 싶을때가 있습니다. 그렇다고 라우터나 스위치 또는 윈도우 PC를 두기에는 시스템 리소스에 부담이 됩니다.



간단하게 Ping테스트만 할때는 VPC를 생성해서 테스트 가능 합니다.

VPC는 따로 이미지를 업로드 할 필요가 없고 EVE-NG를 설치 하면 자동으로 생성 됩니다.

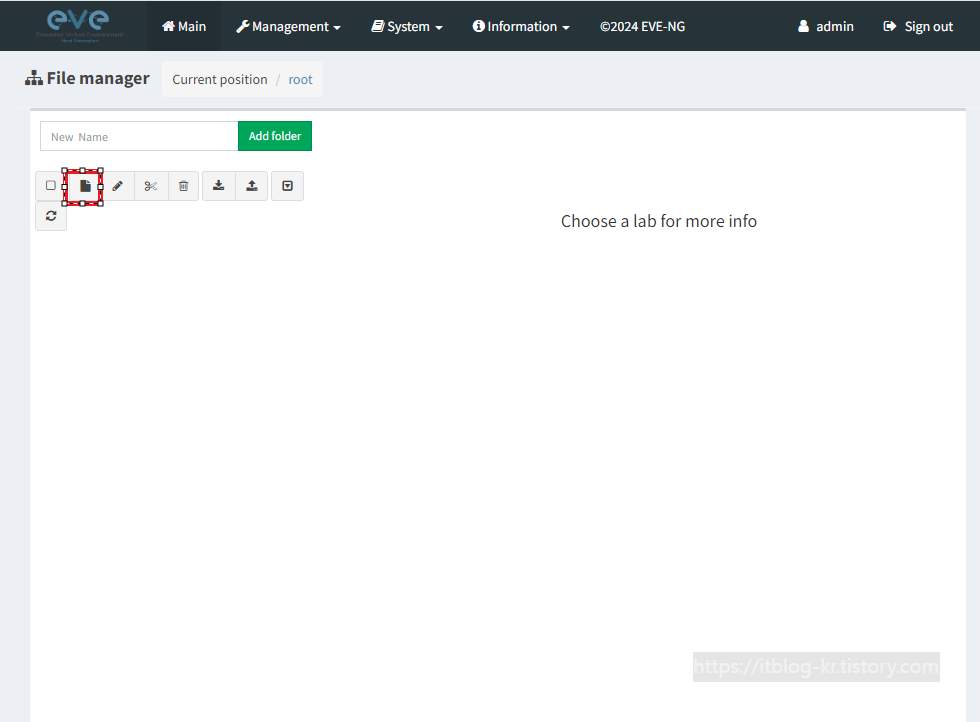

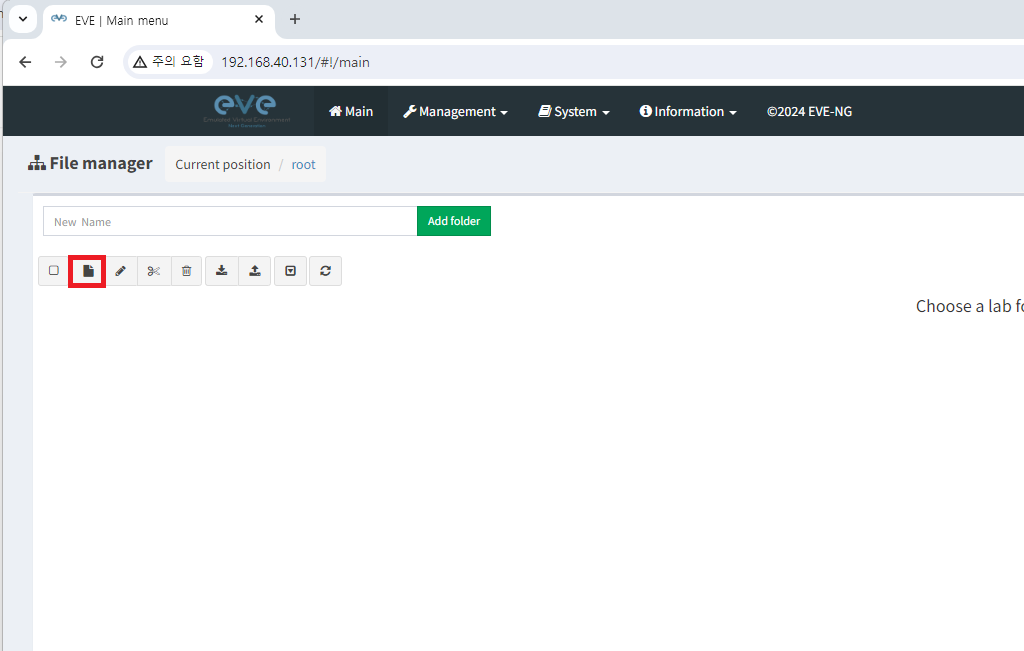

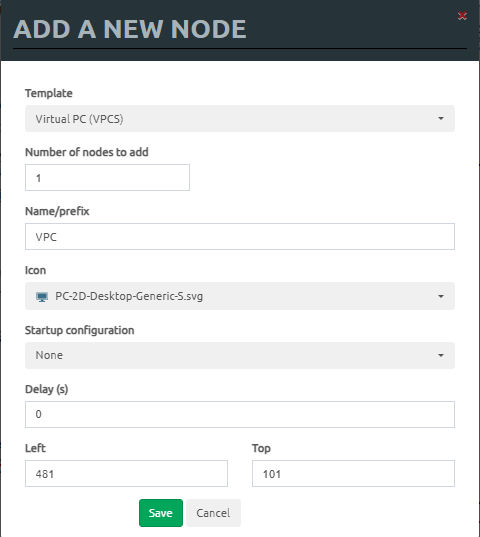

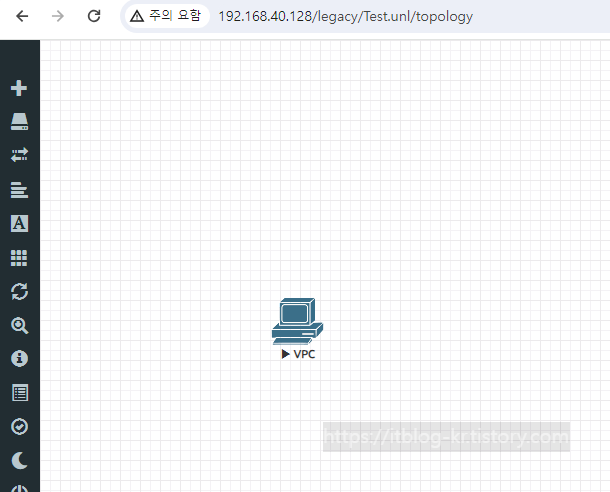

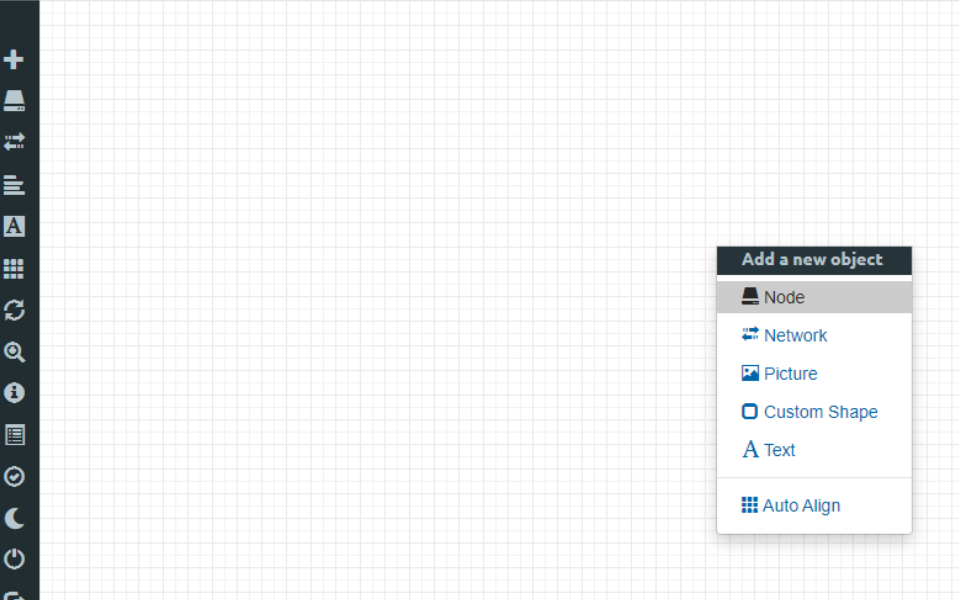

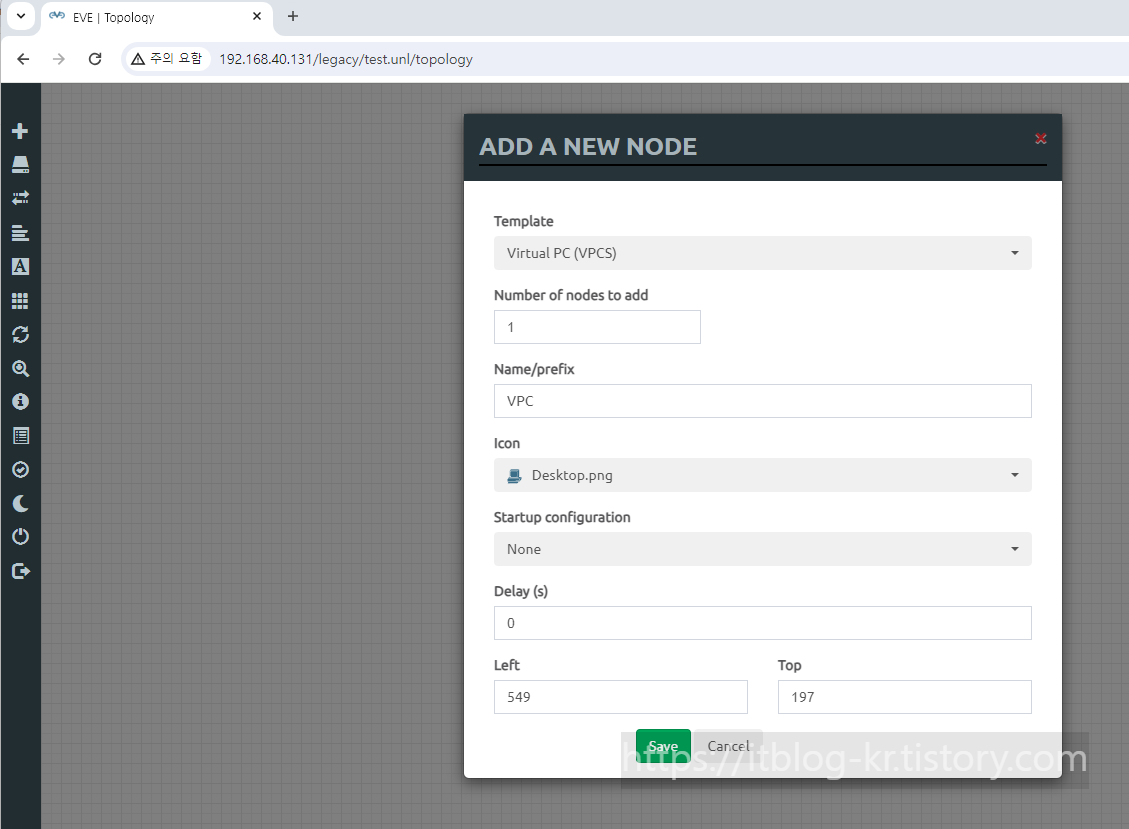

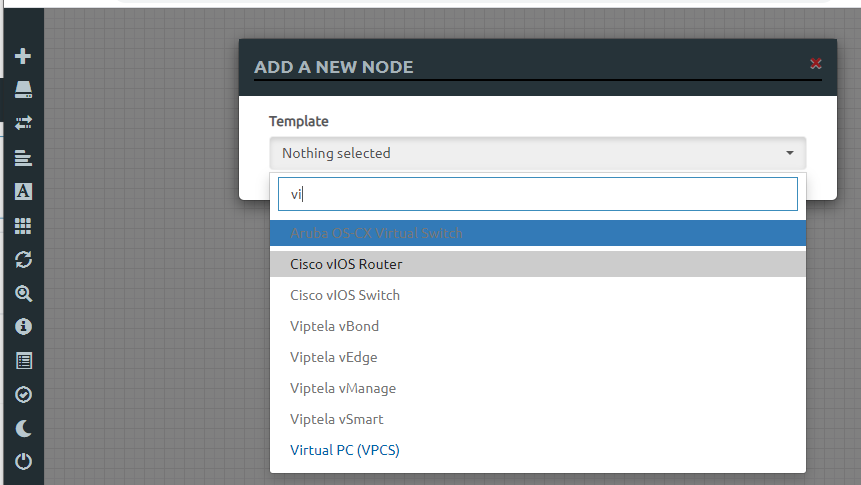

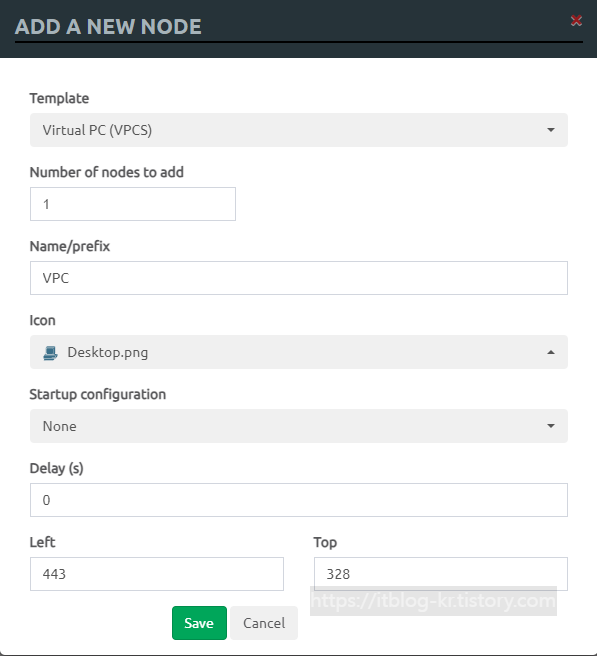

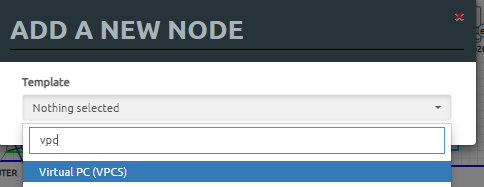

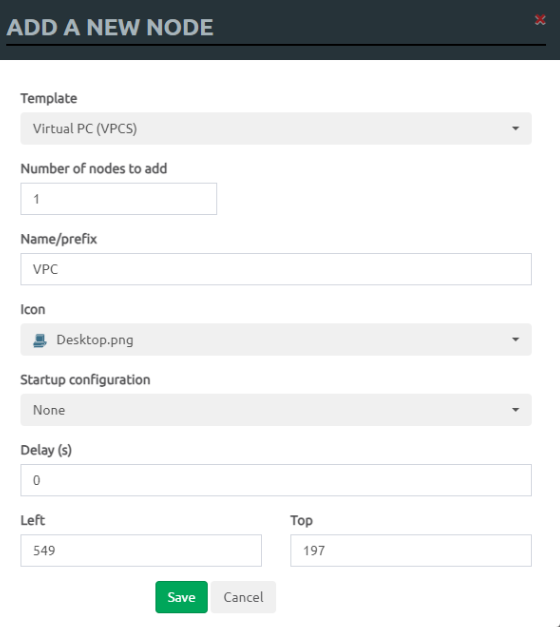

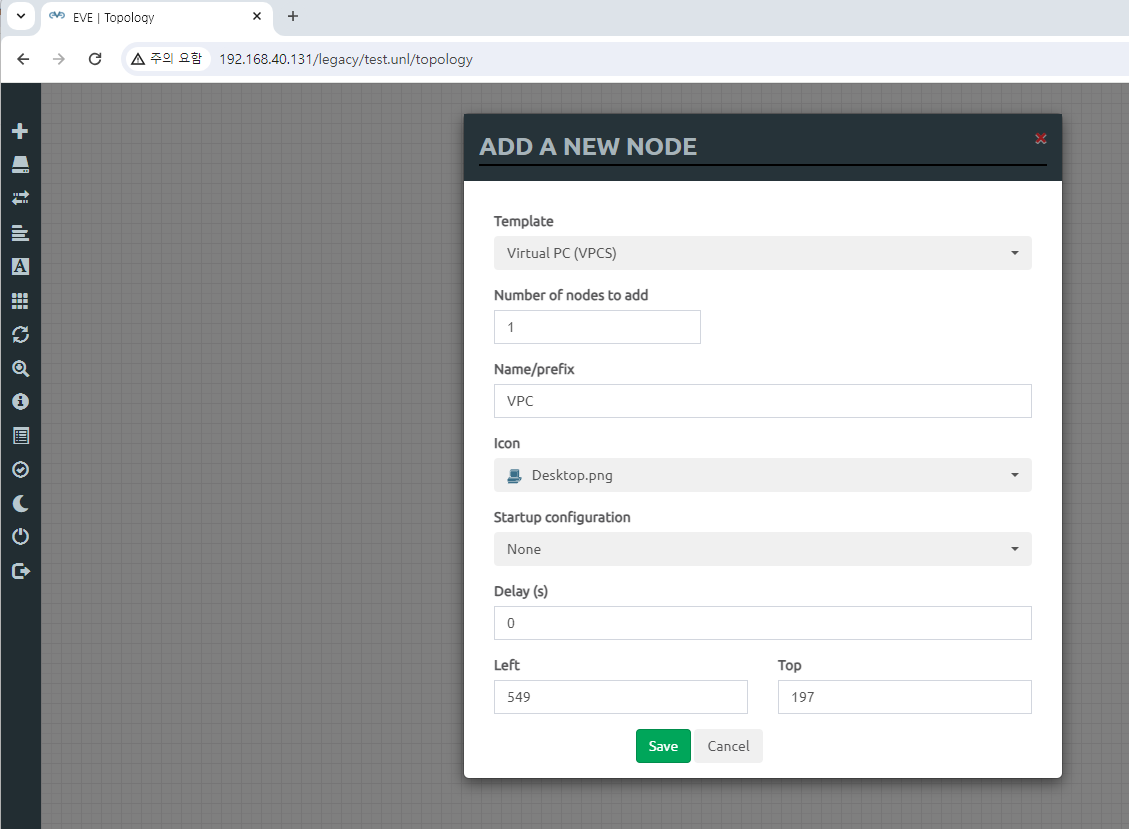

1. Virtual PC를 선택합니다.



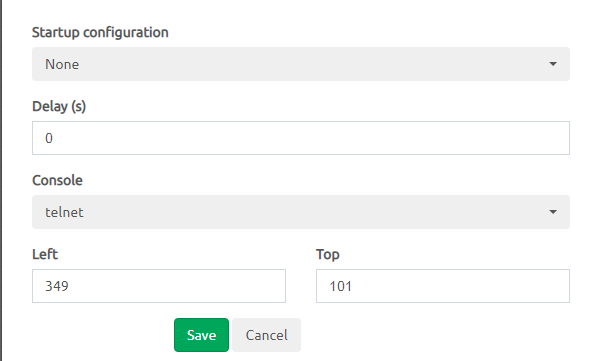

2. Save버튼을 클릭 합니다.

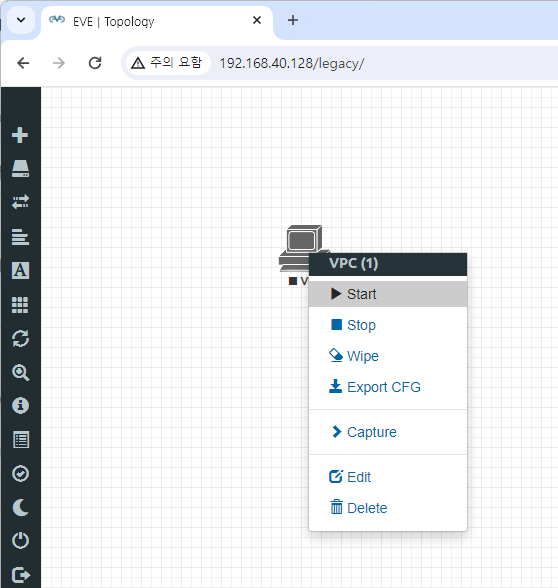

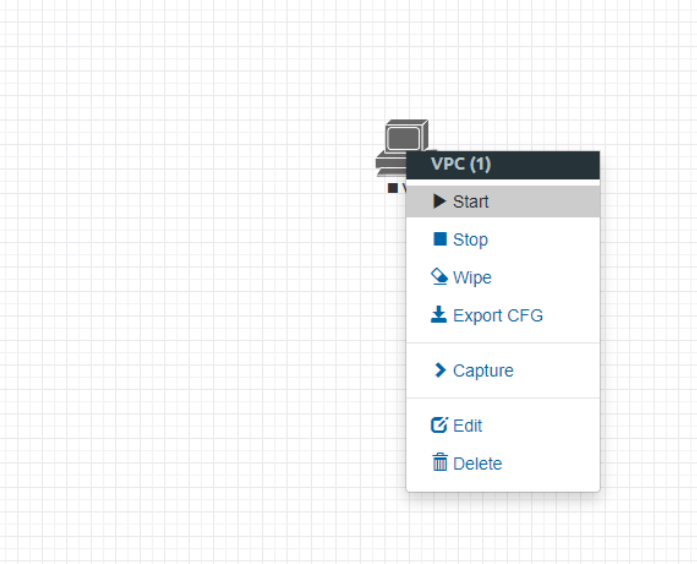

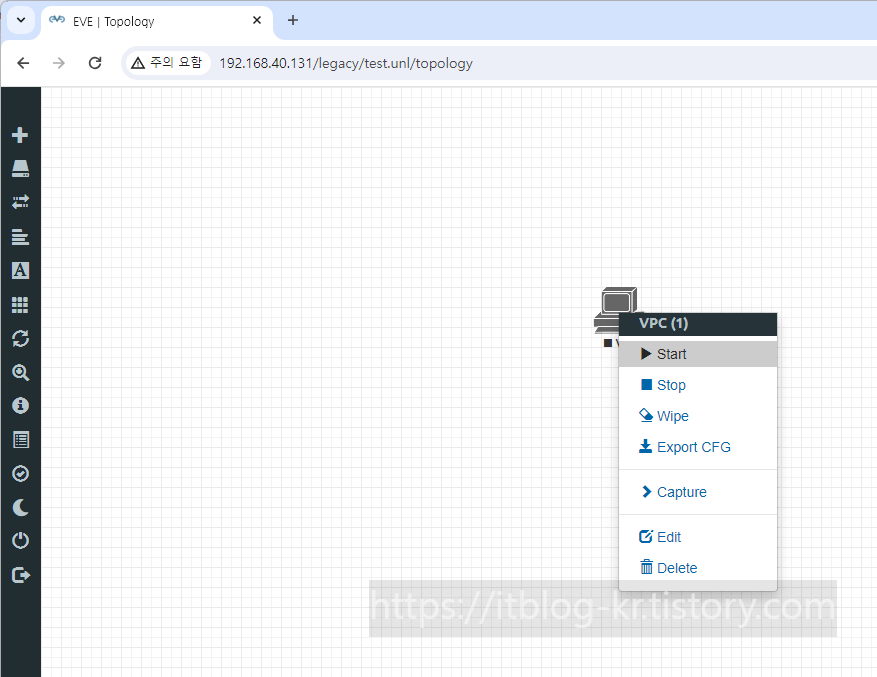

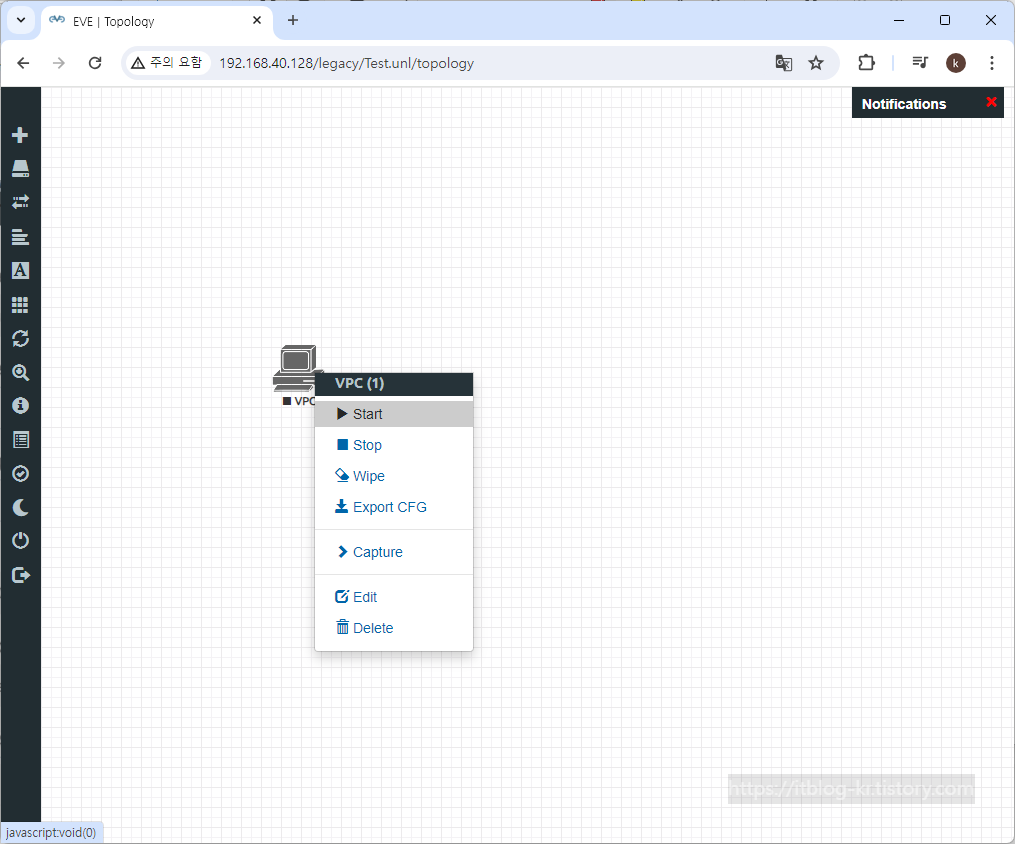

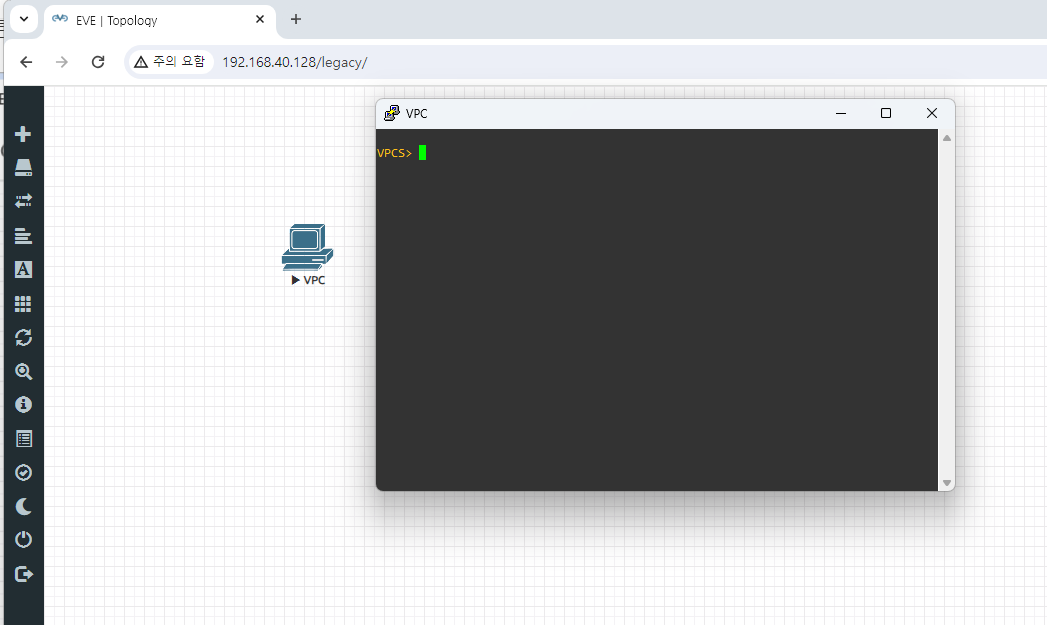

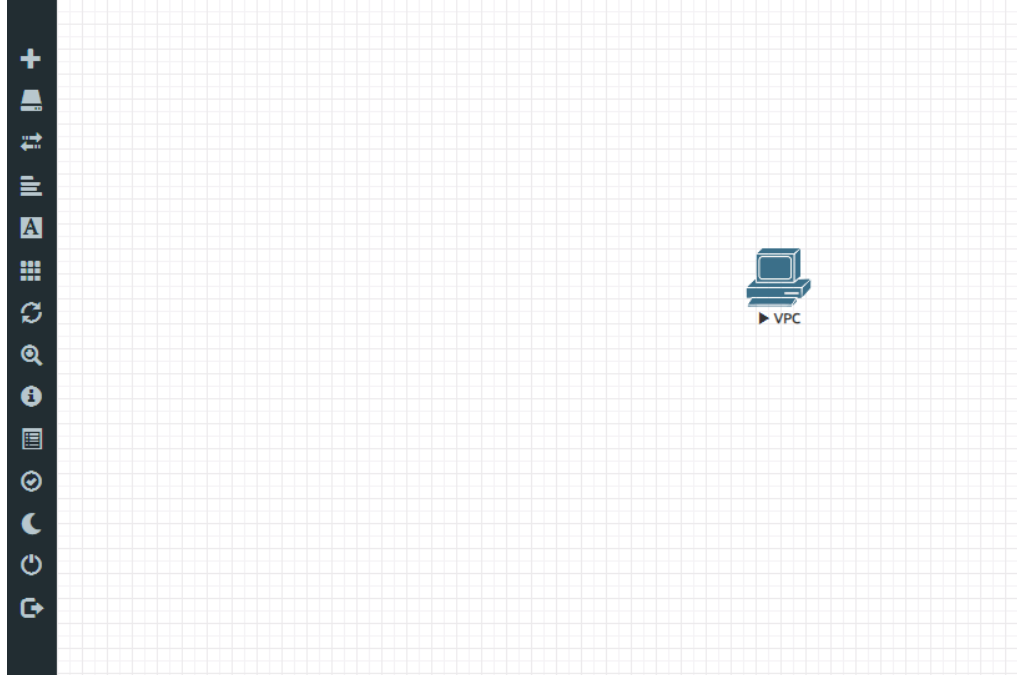

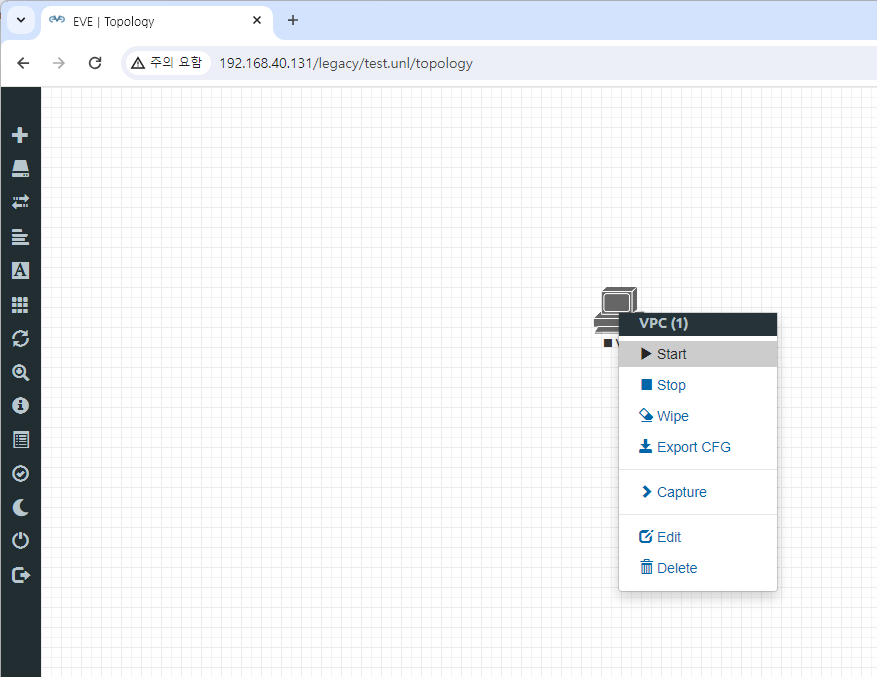

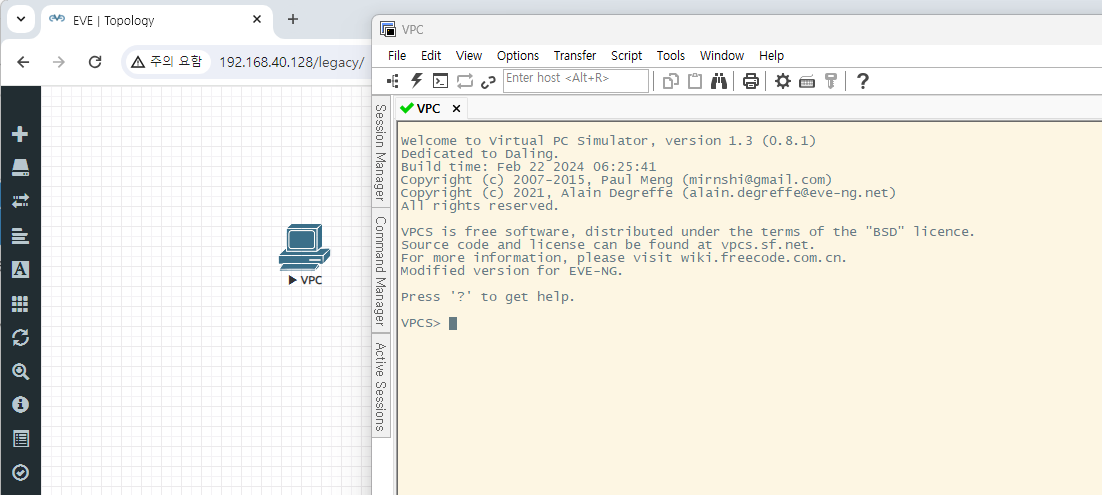

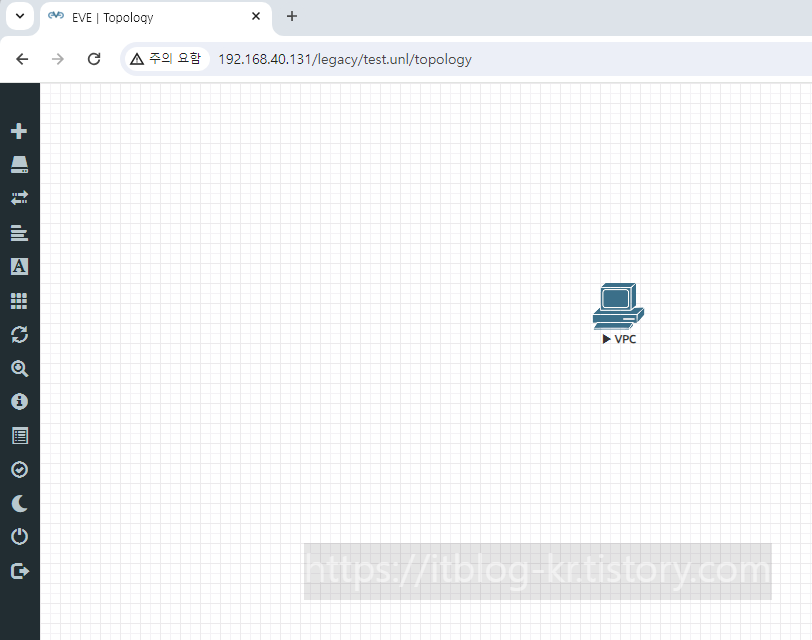

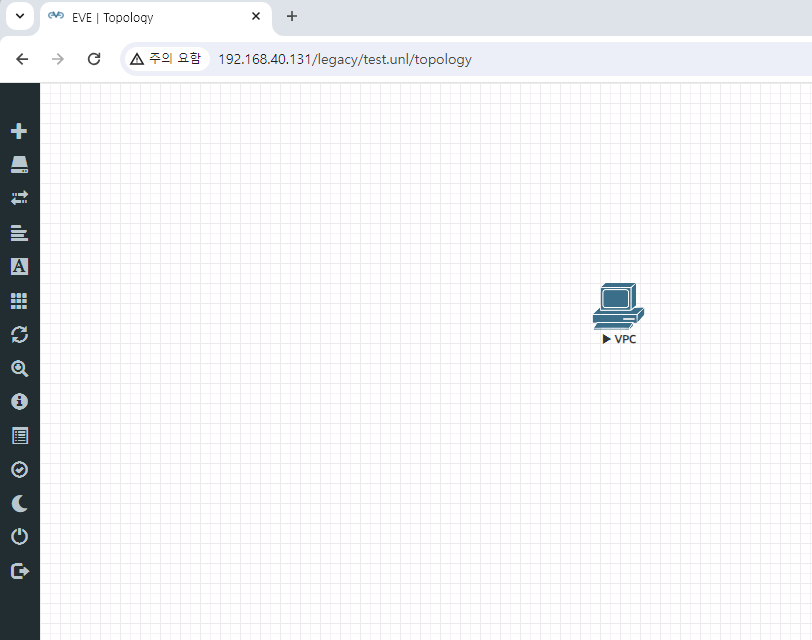

3. VPC이름을 변경후 실행하고 더블클릭하면 콘솔 창이 열립니다.



4. ? 실행해서 사용 가능한 명령어를 확인 합니다.

VPCS> ?
arp                        Shortcut for: show arp. Show arp table
clear ARG                Clear IPv4/IPv6, arp/neighbor cache, command history
dhcp [OPTION]            Shortcut for: ip dhcp. Get IPv4 address via DHCP
disconnect               Exit the telnet session (daemon mode)
echo TEXT                Display TEXT in output. See also  set echo ?
help                     Print help
history                  Shortcut for: show history. List the command history
ip ARG ... [OPTION]      Configure the current VPC's IP settings. See ip ?
load [FILENAME]          Load the configuration/script from the file FILENAME
ping HOST [OPTION ...]   Ping HOST with ICMP (default) or TCP/UDP. See ping ?
quit                     Quit program
relay ARG ...            Configure packet relay between UDP ports. See relay ?
rlogin [ip] port         Telnet to port on host at ip (relative to host PC)
save [FILENAME]          Save the configuration to the file FILENAME
set ARG ...              Set VPC name and other options. Try set ?
show [ARG ...]           Print the information of VPCs (default). See show ?
sleep [seconds] [TEXT]   Print TEXT and pause running script for seconds
trace HOST [OPTION ...]  Print the path packets take to network HOST
version                  Shortcut for: show version

To get command syntax help, please enter '?' as an argument of the command.

VPCS>



5. IP설정 및 Default Gateway 설정하기

VPCS> ip 172.17.70.100 255.255.255.0 gateway 172.17.70.254
Checking for duplicate address...
VPCS : 172.17.70.100 255.255.255.0 gateway 172.17.70.254



6. IP 확인하기

VPCS> show ip

NAME        : VPCS[1]
IP/MASK     : 172.17.70.100/24
GATEWAY     : 172.17.70.254
DNS         :
MAC         : 00:50:79:66:68:3f
LPORT       : 20000
RHOST:PORT  : 127.0.0.1:30000
MTU         : 1500



7. 설정값 저장 하기

VPCS> save
Saving startup configuration to startup.vpc
.  done

VPCS>



8. Default-gateway ping시도

VPCS> ping 172.17.70.254

84 bytes from 172.17.70.254 icmp_seq=1 ttl=255 time=19.576 ms
84 bytes from 172.17.70.254 icmp_seq=2 ttl=255 time=7.160 ms
84 bytes from 172.17.70.254 icmp_seq=3 ttl=255 time=7.819 ms
84 bytes from 172.17.70.254 icmp_seq=4 ttl=255 time=5.114 ms
84 bytes from 172.17.70.254 icmp_seq=5 ttl=255 time=3.110 ms



9. Ping 옵션 확인하기

VPCS> ping ?

ping HOST [OPTION ...]
  Ping the network HOST. HOST can be an ip address or name
    Options:
     -1             ICMP mode, default
     -2             UDP mode
     -3             TCP mode
     -c count       Packet count, default 5
     -D             Set the Don't Fragment bit
     -f FLAG        Tcp header FLAG |C|E|U|A|P|R|S|F|
                               bits |7 6 5 4 3 2 1 0|
     -i ms          Wait ms milliseconds between sending each packet
     -l size        Data size
     -P protocol    Use IP protocol in ping packets
                      1 - ICMP (default), 17 - UDP, 6 - TCP
     -p port        Destination port
     -s port        Source port
     -T ttl         Set ttl, default 64
     -t             Send packets until interrupted by Ctrl+C
     -w ms          Wait ms milliseconds to receive the response

  Notes: 1. Using names requires DNS to be set.
         2. Use Ctrl+C to stop the command.

VPCS>



10. 100 ping 사용 하고 싶을때 옵션을 사용 합니다.

VPCS> ping 172.17.70.254 -c 100

84 bytes from 172.17.70.254 icmp_seq=1 ttl=255 time=8.538 ms
84 bytes from 172.17.70.254 icmp_seq=2 ttl=255 time=4.512 ms
84 bytes from 172.17.70.254 icmp_seq=3 ttl=255 time=4.085 ms
84 bytes from 172.17.70.254 icmp_seq=4 ttl=255 time=2.755 ms
84 bytes from 172.17.70.254 icmp_seq=5 ttl=255 time=7.133 ms



11. Static IP말고 DHCP로 IP를 사용 하고 싶을떄 아래 명령어를 사용 합니다.

VPCS> ip dhcp
DDD
Can't find dhcp server

VPCS>



현재 DHCP기능을 하는 서버가 없어서 IP받기 실패했습니다. 만약에 DHCP기능이 동작중은 서버가 있으면 Virtual-PC는 IP주소를 받아옵니다.



12. 상대방 목적지 까지 hop by hop를 확인 하고 싶을때

VPCS> trace 10.1.1.1
trace to 10.1.1.1, 8 hops max, press Ctrl+C to stop
 1   172.17.73.254   4.191 ms  5.657 ms  4.454 ms
 2   192.168.100.2   6.383 ms  5.133 ms  3.844 ms
 3   *10.1.1.1   20.143 ms (ICMP type:3, code:3, Destination port unreachable)  *

VPCS>



13. arp 확인하기

VPCS> arp

50:00:00:3c:00:03  172.17.73.254 expires in 77 seconds

VPCS>



Virtual PC는 꼭 필요한 기본 기능만 제공하기 때문에 리소를 많이 사용하지 않습니다. 그렇기 때문에 고급 기능도 없습니다.

단순히 PC에 IP를 할당하고 상대방 PIng를 테스트 하고 싶을때 주로 사용합니다.



지금까지 [2024][EVE-NG #18] VPCS 알아보았습니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #19] PaloAlto 설치하기  (0) 2025.01.11
[2024][EVE-NG #18] EVE-NG에 C9800CL Install  (2) 2024.10.07
[2024][EVE-NG #17] Upgrade EVE-NG version  (0) 2024.07.18
[2024][EVE-NG #16] Juniper QFX 스위치 설치하기  (0) 2024.07.12
[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11

안녕하세요.



오늘은 EVE-NG #18- EVE-NG에 C9800CL WLC를 설치 하겠습니다.



EVE-NG 공식 문서는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/cisco-wireless-c9800-cl/



Cisco Wireless C9800-CL -

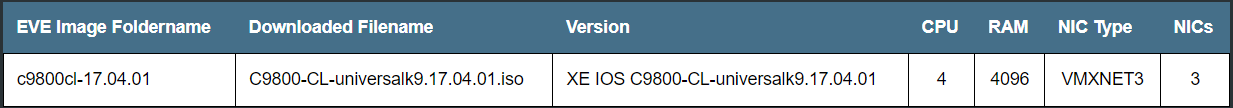

Versions this guide is based on: EVE Image Foldername Downloaded Filename Version CPU RAM NIC Type NICs c9800cl-17.04.01 C9800-CL-universalk9.17.04.01.iso XE IOS C9800-CL-universalk9.17.04.01 4 4096 VMXNET3 3 Instructions Other versions should also be supp

www.eve-ng.net







1. EVE-NG에 SSH로 접속합니다.

root@eve-ng:~#  mkdir /opt/unetlab/addons/qemu/c9800cl-17.04.01
root@eve-ng:~# cd /opt/unetlab/addons/qemu/c9800cl-17.04.01
root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01#



2. 이미지 파일을 EVE-NG에 전송합니다.

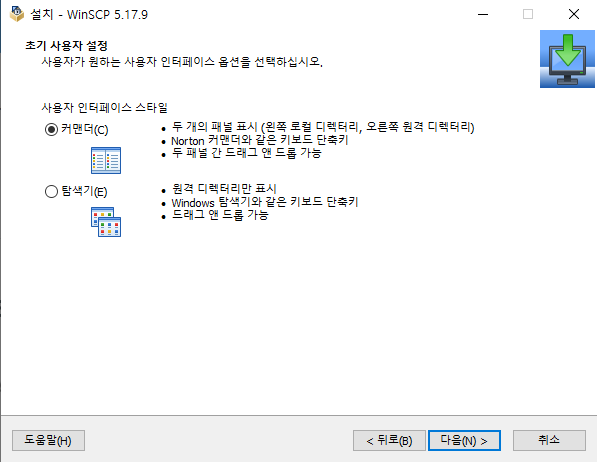

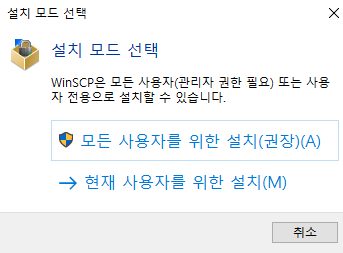

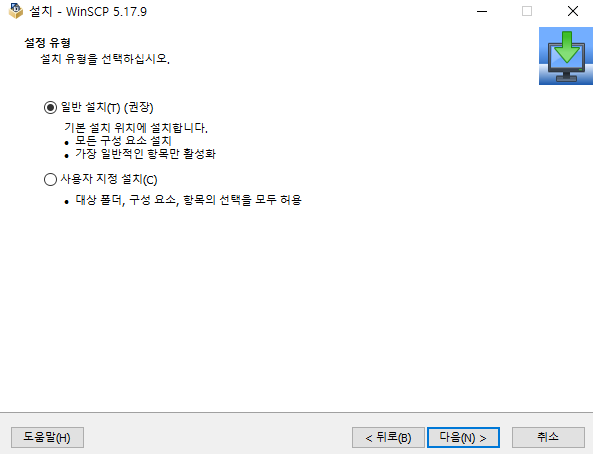

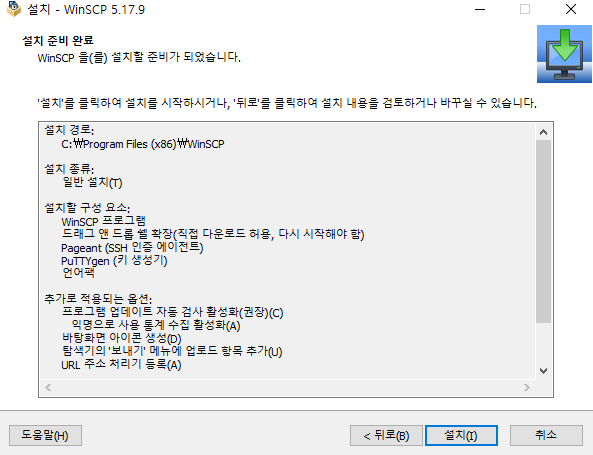

WINSCP를 설치 해야 한다면 아래링크를 클릭후 WINSCP를 설치 합니다.

https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



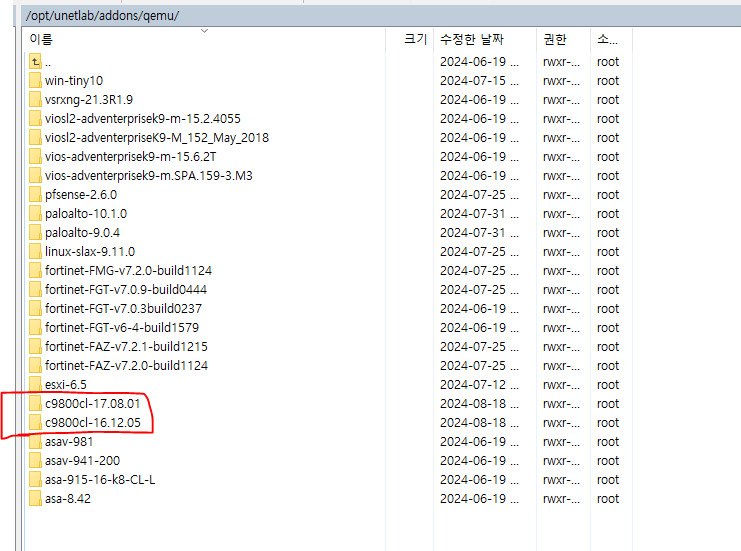

폴더 위치는 아래와 같습니다.

/opt/unetlab/addons/qemu



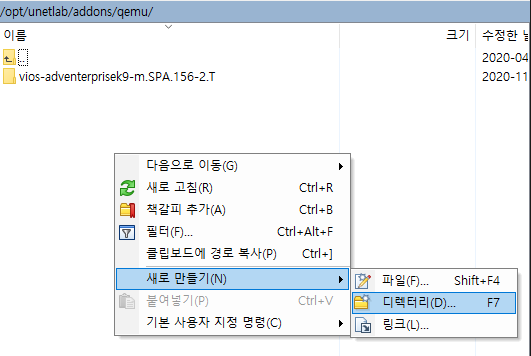

그리고 폴더를 생성할때 아래와 같은 형식이어야 합니다.

c9800cl-





3. HDD를 생성합니다.

root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# /opt/qemu/bin/qemu-img create -f qcow2  virtioa.qcow2 16G
root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# ls -l
total 878884
-rw-r--r-- 1 root root 899770368 Apr 2 02:08 C9800-CL-universalk9.17.04.01.iso
-rw-r--r-- 1 root root 197120 Apr 2 11:22 virtioa.qcow2
root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01#



4. 빈 하드에 C9800-CL를 설치 합니다.

/opt/qemu-2.2.0/bin/qemu-system-x86_64 -nographic -drive file=virtioa.qcow2,if=virtio,bus=0,unit=0,cache=none -machine type=pc-1.0,accel=kvm -serial mon:stdio -nographic -nodefconfig -nodefaults -rtc base=utc -cdrom C9800-CL-universalk9.17.04.01.iso -boot order=dc -m 4096



5.  두번째를 선택하고 Enter를 누릅니다.

Press any key to continue.
Press any key to continue.
Press any key to continue.


         GNU GRUB  version 2.02

 +-------------------------------------------------------------------------+
 |  C9800-CL Virtual (VGA) Console - 2020-11-27_00.00                      |
 |  *C9800-CL Serial Console - 2020-11-27_00.00                            |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 |                                                                         |
 +-------------------------------------------------------------------------+



6. 아래 처럼 메시지가 보이면 ctrl+a를 누르고 c를 선택합니다.

*Aug 22 18:19:33.393: %IOSXEBOOT-4-BOOT_SRC: (rp/0): CD-ROM Boot
*Aug 22 18:19:33.417: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Using Serial console
*Aug 22 18:19:33.437: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Installing GRUB to /dev/bootflash
*Aug 22 18:19:34.130: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Copying image to /boot
*Aug 22 18:19:37.777: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Copying image to /bootflash
*Aug 22 18:19:42.965: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Creating grub configuration
*Aug 22 18:19:45.443: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Ejecting CD-ROM tray
*Aug 22 18:19:45.459: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): CD-ROM Installation finished
*Aug 22 18:19:45.466: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Rebooting from HD



7. 아래처럼 qemu가 표시되면 아래와 같이 quit를 입력하고 엔터를 누릅니다.

(qemu) quit



8. ISO media파일을 삭제하고 권환을 수정 합니다.

root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# ls
C9800-CL-universalk9.17.04.01.iso  virtioa.qcow2
root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# rm C9800-CL-universalk9.17.04.01.iso
root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# ls
virtioa.qcow2
root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



9. eve-ng를 접속 합니다.

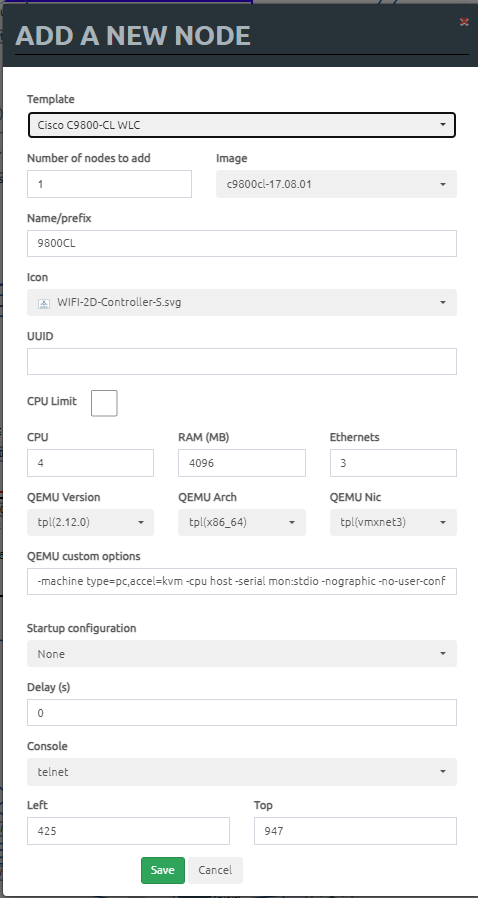

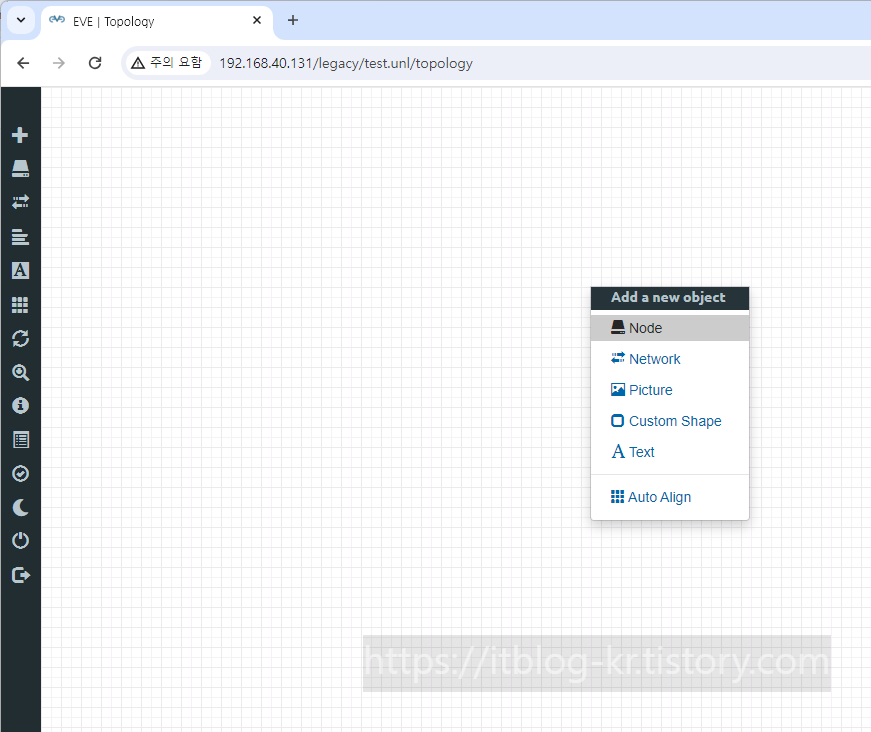

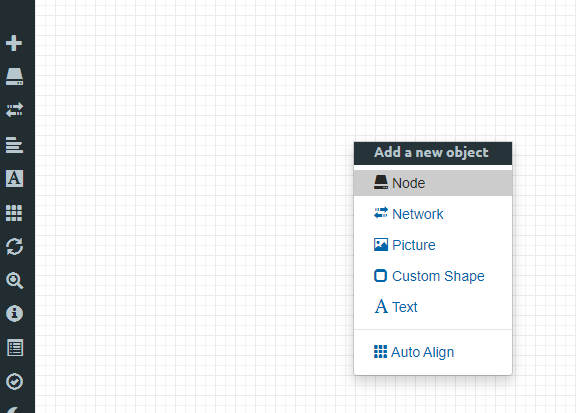

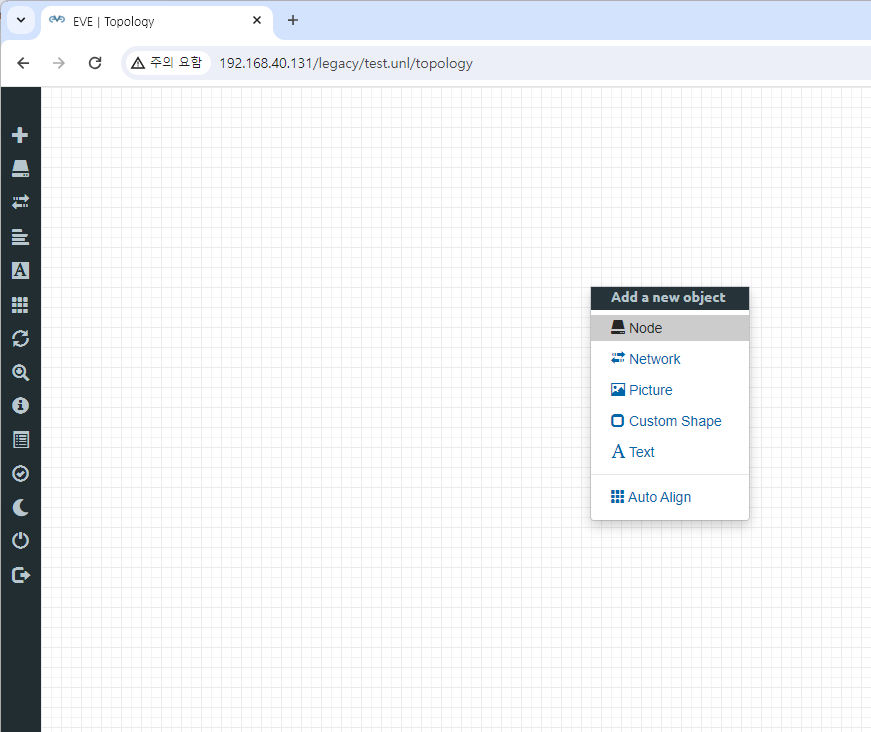

노드를 추가합니다.

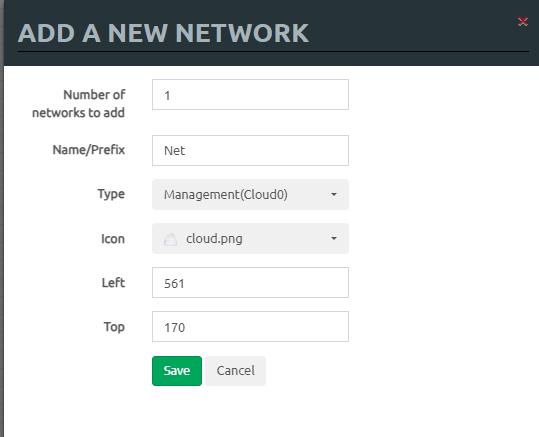

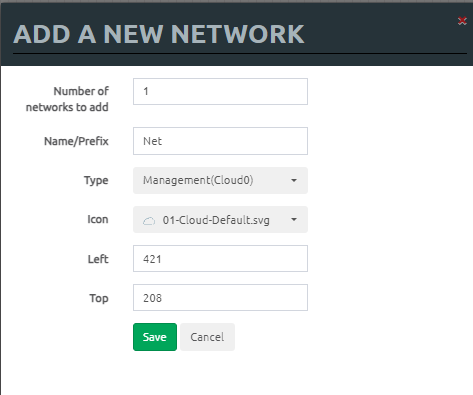

저는 인터넷도 연결하기 위해서 아래와 같이 Cloud가 추가 하여서 케이블은 연결 하였습니다



Gi: MGMT

Gi: DATA



1. MGMT VRF 추가하기

vrf definition MGMT
 !
 address-family ipv4
 exit-address-family



2. Interface Ip설정

interface GigabitEthernet1
 no switchport
 vrf forwarding MGMT
 ip address 192.168.10.227 255.255.255.0
 negotiation auto
 no mop enabled
 no mop sysid



3. 라우팅 테이블 추가

ip route vrf MGMT 0.0.0.0 0.0.0.0 192.168.10.253



4. GUI로그인 유저 생성

username kevin privilege 15 secret <Password>



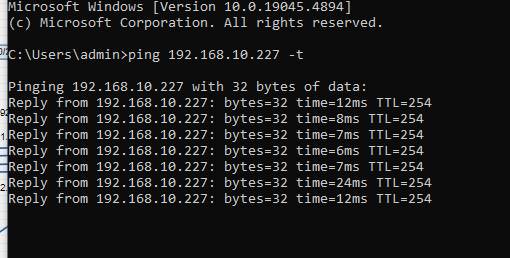

5. ping to WLC from laptop



6. Access 9800-CL WLC - https://192.168.10.227



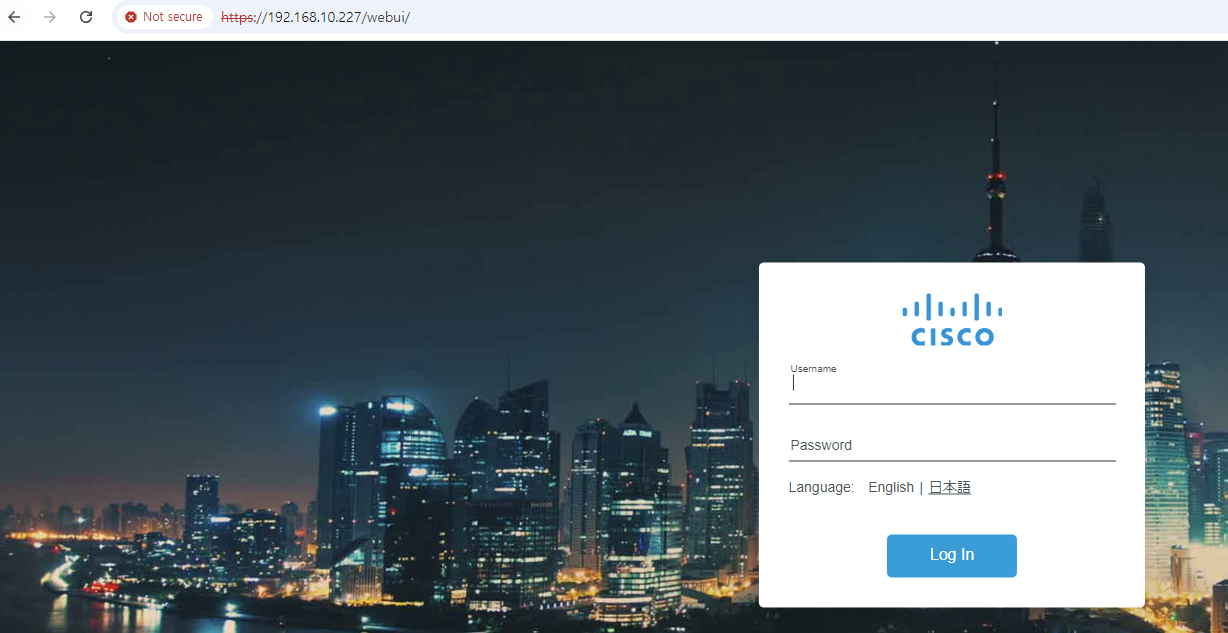

7. 아까 CLI에서 생성한 username라 비밀번호를 입력합니다.

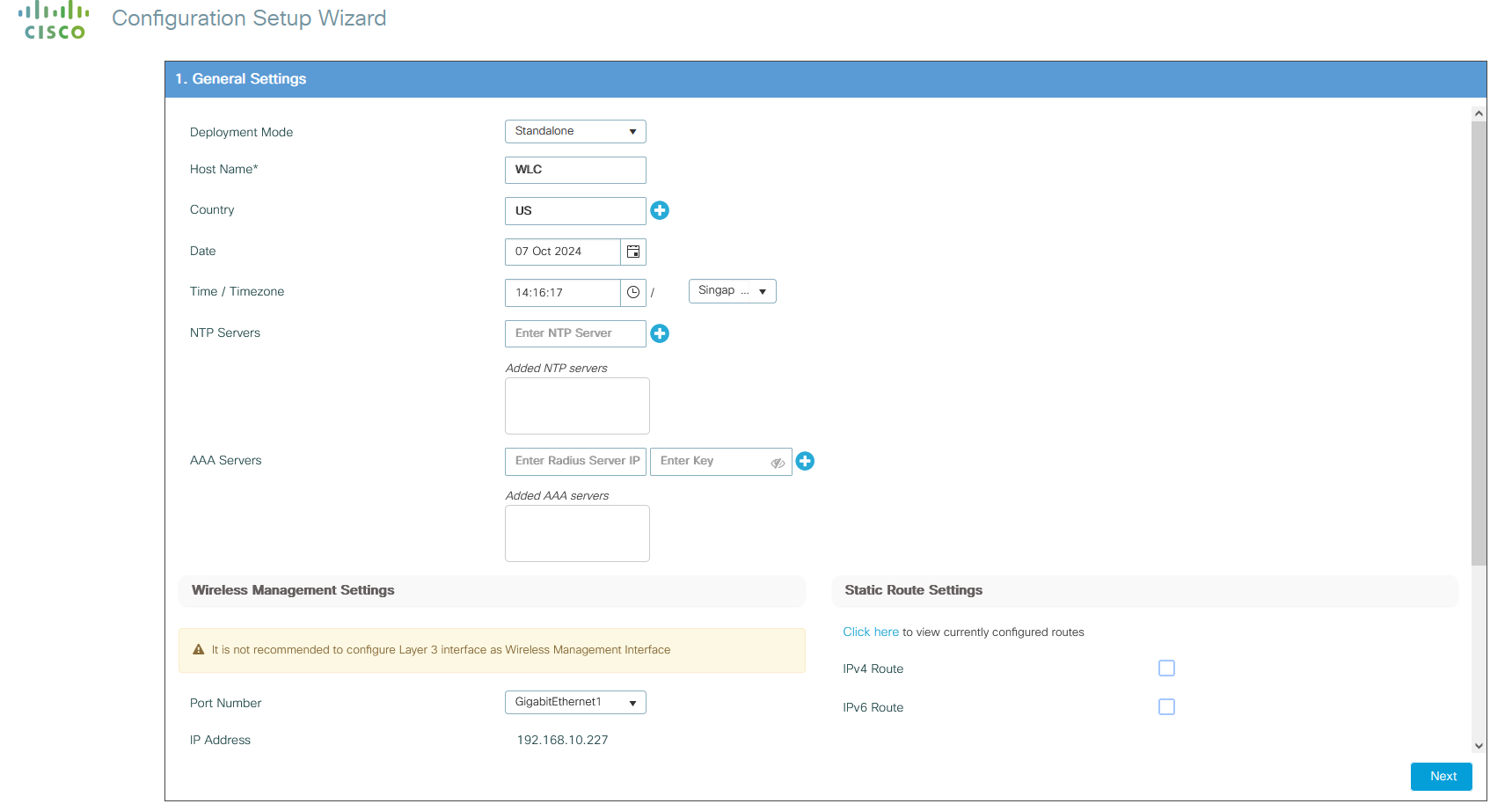

아래 사진처럼 기본 설정 페이지가 표시 되면 정상적으로 C9800CL 동작중입니다.



지금까지 C9800CL를 EVE-NG에 설치하고 GUI로 접속 하는 방법에 대해서 알아보았습니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #19] PaloAlto 설치하기  (0) 2025.01.11
[2024][EVE-NG #18] Virtual PC(VPCS)  (0) 2024.11.06
[2024][EVE-NG #17] Upgrade EVE-NG version  (0) 2024.07.18
[2024][EVE-NG #16] Juniper QFX 스위치 설치하기  (0) 2024.07.12
[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11

안녕하세요.



오늘은 [2024][EVE-NG #17] Upgrade EVE-NG version입니다.



1. 공식 홈페이지입니다.

https://www.eve-ng.net/index.php/how-to-upgrade-eve-community-to-the-newest-version/



How to upgrade EVE Community to the newest version -

How to update EVE CE Community Edition to the newest version Steps how to update your EVE-NG Community to the newest version Internet and DNS resolve the name is a must for your EVE before …

www.eve-ng.net

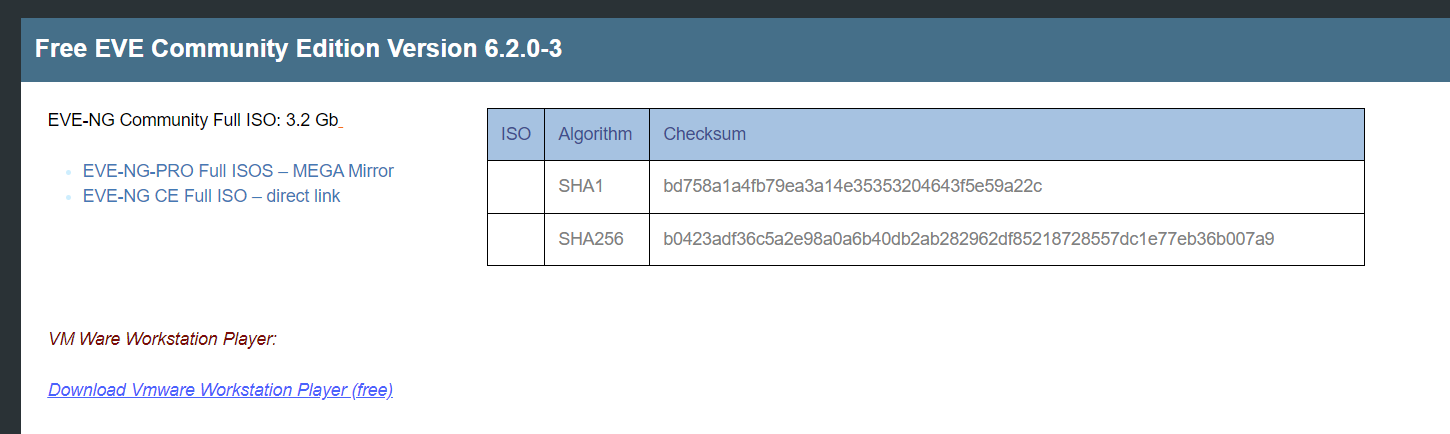

현재 EVE-NG community 최신 version은 6.2.0-3입니다.



2. 현재 사용 중인 EVE-NG Community version 확인하기

root@eve-ng:~# dpkg -l eve-ng
Desired=Unknown/Install/Remove/Purge/Hold
| Status=Not/Inst/Conf-files/Unpacked/halF-conf/Half-inst/trig-aWait/Trig-pend
|/ Err?=(none)/Reinst-required (Status,Err: uppercase=bad)
||/ Name           Version      Architecture Description
+++-==============-============-============-==============================================
ii  eve-ng         6.2.0-2      amd64        A new generation software for networking labs.
root@eve-ng:~#



3. Update/Upgrade steps



3-1 필요 없는 Package를 삭제합니다.

root@eve-ng:~# apt autoremove
Reading package lists... Done
Building dependency tree... Done
Reading state information... Done
0 upgraded, 0 newly installed, 0 to remove and 0 not upgraded.
root@eve-ng:~#



3-2  Disk 용량을 확인합니다.

root@eve-ng:~# df -h
Filesystem                         Size  Used Avail Use% Mounted on
tmpfs                               13G  1.5M   13G   1% /run
/dev/mapper/ubuntu--vg-ubuntu--lv  244G   15G  218G   7% /
tmpfs                               63G     0   63G   0% /dev/shm
tmpfs                              5.0M     0  5.0M   0% /run/lock
tmpfs                               63G     0   63G   0% /run/qemu
/dev/sda2                          2.0G  286M  1.6G  16% /boot
tmpfs                               13G  4.0K   13G   1% /run/user/0
root@eve-ng:~#



3-3 인터넷 통신이 되는지 확인합니다.

root@eve-ng:~# ping google.com
PING google.com (74.125.130.101) 56(84) bytes of data.
64 bytes from sb-in-f101.1e100.net (74.125.130.101): icmp_seq=1 ttl=57 time=2.01 ms
64 bytes from sb-in-f101.1e100.net (74.125.130.101): icmp_seq=2 ttl=57 time=2.10 ms
64 bytes from sb-in-f101.1e100.net (74.125.130.101): icmp_seq=3 ttl=57 time=2.06 ms
64 bytes from sb-in-f101.1e100.net (74.125.130.101): icmp_seq=4 ttl=57 time=2.16 ms
64 bytes from sb-in-f101.1e100.net (74.125.130.101): icmp_seq=5 ttl=57 time=2.33 ms
64 bytes from sb-in-f101.1e100.net (74.125.130.101): icmp_seq=6 ttl=57 time=2.17 ms
^C
--- google.com ping statistics ---
6 packets transmitted, 6 received, 0% packet loss, time 5009ms
rtt min/avg/max/mdev = 2.005/2.138/2.334/0.104 ms
root@eve-ng:~#



3-4 업데이트 항목을 확인하고 다운로드합니다.

root@eve-ng:~# apt update
Get:1 http://security.ubuntu.com/ubuntu jammy-security InRelease [129 kB]
Get:2 http://archive.ubuntu.com/ubuntu jammy InRelease [270 kB]
Get:3 http://www.eve-ng.net/jammy jammy InRelease [1,456 B]
Get:4 http://www.eve-ng.net/jammy jammy/main amd64 Packages [10.9 kB]
Get:5 http://security.ubuntu.com/ubuntu jammy-security/main amd64 Packages [1,525 kB]
Get:6 http://archive.ubuntu.com/ubuntu jammy-updates InRelease [128 kB]
Get:7 http://security.ubuntu.com/ubuntu jammy-security/main Translation-en [261 kB]
Get:8 http://security.ubuntu.com/ubuntu jammy-security/main amd64 c-n-f Metadata [11.4 kB]
Get:9 http://security.ubuntu.com/ubuntu jammy-security/restricted amd64 Packages [1,937 kB]
Get:10 http://security.ubuntu.com/ubuntu jammy-security/restricted Translation-en [330 kB]
Get:11 http://security.ubuntu.com/ubuntu jammy-security/restricted amd64 c-n-f Metadata [520 B]
Get:12 http://security.ubuntu.com/ubuntu jammy-security/universe amd64 Packages [859 kB]
Get:13 http://archive.ubuntu.com/ubuntu jammy-backports InRelease [127 kB]
Get:14 http://security.ubuntu.com/ubuntu jammy-security/universe Translation-en [166 kB]
Get:15 http://security.ubuntu.com/ubuntu jammy-security/universe amd64 c-n-f Metadata [16.8 kB]
Get:16 http://security.ubuntu.com/ubuntu jammy-security/multiverse amd64 Packages [37.2 kB]
Get:17 http://security.ubuntu.com/ubuntu jammy-security/multiverse Translation-en [7,588 B]
Get:18 http://security.ubuntu.com/ubuntu jammy-security/multiverse amd64 c-n-f Metadata [260 B]
Get:19 http://archive.ubuntu.com/ubuntu jammy/main amd64 Packages [1,395 kB]
Get:20 http://archive.ubuntu.com/ubuntu jammy/main Translation-en [510 kB]
Get:21 http://archive.ubuntu.com/ubuntu jammy/main amd64 c-n-f Metadata [30.3 kB]
Get:22 http://archive.ubuntu.com/ubuntu jammy/restricted amd64 Packages [129 kB]
Get:23 http://archive.ubuntu.com/ubuntu jammy/restricted Translation-en [18.6 kB]
Get:24 http://archive.ubuntu.com/ubuntu jammy/restricted amd64 c-n-f Metadata [488 B]
Get:25 http://archive.ubuntu.com/ubuntu jammy/universe amd64 Packages [14.1 MB]
Get:26 http://archive.ubuntu.com/ubuntu jammy/universe Translation-en [5,652 kB]
Get:27 http://archive.ubuntu.com/ubuntu jammy/universe amd64 c-n-f Metadata [286 kB]
Get:28 http://archive.ubuntu.com/ubuntu jammy/multiverse amd64 Packages [217 kB]
Get:29 http://archive.ubuntu.com/ubuntu jammy/multiverse Translation-en [112 kB]
Get:30 http://archive.ubuntu.com/ubuntu jammy/multiverse amd64 c-n-f Metadata [8,372 B]
Get:31 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 Packages [1,734 kB]
Get:32 http://archive.ubuntu.com/ubuntu jammy-updates/main Translation-en [319 kB]
Get:33 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 c-n-f Metadata [16.1 kB]
Get:34 http://archive.ubuntu.com/ubuntu jammy-updates/restricted amd64 Packages [1,993 kB]
Get:35 http://archive.ubuntu.com/ubuntu jammy-updates/restricted Translation-en [339 kB]
Get:36 http://archive.ubuntu.com/ubuntu jammy-updates/restricted amd64 c-n-f Metadata [520 B]
Get:37 http://archive.ubuntu.com/ubuntu jammy-updates/universe amd64 Packages [1,087 kB]
Get:38 http://archive.ubuntu.com/ubuntu jammy-updates/universe Translation-en [251 kB]
Get:39 http://archive.ubuntu.com/ubuntu jammy-updates/universe amd64 c-n-f Metadata [22.1 kB]
Get:40 http://archive.ubuntu.com/ubuntu jammy-updates/multiverse amd64 Packages [43.2 kB]
Get:41 http://archive.ubuntu.com/ubuntu jammy-updates/multiverse Translation-en [10.8 kB]
Get:42 http://archive.ubuntu.com/ubuntu jammy-updates/multiverse amd64 c-n-f Metadata [472 B]
Get:43 http://archive.ubuntu.com/ubuntu jammy-backports/main amd64 Packages [67.1 kB]
Get:44 http://archive.ubuntu.com/ubuntu jammy-backports/main Translation-en [11.0 kB]
Get:45 http://archive.ubuntu.com/ubuntu jammy-backports/main amd64 c-n-f Metadata [388 B]
Get:46 http://archive.ubuntu.com/ubuntu jammy-backports/restricted amd64 c-n-f Metadata [116 B]
Get:47 http://archive.ubuntu.com/ubuntu jammy-backports/universe amd64 Packages [27.2 kB]
Get:48 http://archive.ubuntu.com/ubuntu jammy-backports/universe Translation-en [16.3 kB]
Get:49 http://archive.ubuntu.com/ubuntu jammy-backports/universe amd64 c-n-f Metadata [644 B]
Get:50 http://archive.ubuntu.com/ubuntu jammy-backports/multiverse amd64 c-n-f Metadata [116 B]
Fetched 34.2 MB in 31s (1,094 kB/s)
Reading package lists... Done
Building dependency tree... Done
Reading state information... Done
118 packages can be upgraded. Run 'apt list --upgradable' to see them.
root@eve-ng:~#



3-5 업그레이드를 시작합니다.

Do you want to contunue? [Y/n] Y를 선택합니다.

root@eve-ng:~# apt upgrade
Reading package lists... Done
Building dependency tree... Done
Reading state information... Done
Calculating upgrade... Done
Get more security updates through Ubuntu Pro with 'esm-apps' enabled:
  libavcodec58 libmagickwand-6.q16-6 libavutil56 libswscale5
  libmagickcore-6.q16-6 libswresample3 imagemagick-6-common libavformat58
  libde265-0
Learn more about Ubuntu Pro at https://ubuntu.com/pro
The following NEW packages will be installed:
  linux-headers-5.15.0-112 linux-headers-5.15.0-112-generic linux-image-5.15.0-112-generic
  linux-modules-5.15.0-112-generic linux-modules-extra-5.15.0-112-generic ubuntu-pro-client
The following packages have been kept back:
  python3-update-manager update-manager-core
The following packages will be upgraded:
  apt apt-utils bash bind9-dnsutils bind9-host bind9-libs binutils binutils-common binutils-x86-64-linux-gnu
  bsdextrautils bsdutils cloud-init coreutils cpio curl distro-info-data dpkg eject ethtool eve-ng fdisk
  firmware-sof-signed ghostscript git git-man intel-microcode klibc-utils landscape-common less libapt-pkg6.0
  libarchive13 libbinutils libblkid1 libc-bin libctf-nobfd0 libctf0 libcurl3-gnutls libcurl4 libexpat1 libfdisk1
  libgdk-pixbuf-2.0-0 libgdk-pixbuf2.0-bin libgdk-pixbuf2.0-common libgif7 libglib2.0-0 libglib2.0-bin
  libglib2.0-data libgnutls30 libgpgme11 libgs9 libgs9-common libklibc libldap-2.5-0 libldap-common libmount1
  libnghttp2-14 libnspr4 libnss3 libsmartcols1 libssl3 libtiff5 libtss2-esys-3.0.2-0 libtss2-mu0 libtss2-sys1
  libtss2-tcti-cmd0 libtss2-tcti-device0 libtss2-tcti-mssim0 libtss2-tcti-swtpm0 libuuid1 libuv1 libvpx7
  libvte-2.91-0 libvte-2.91-common libxml2 linux-firmware linux-generic linux-headers-generic linux-image-generic
  linux-libc-dev locales mount mysql-client-8.0 mysql-client-core-8.0 mysql-server mysql-server-8.0
  mysql-server-core-8.0 openjdk-11-jdk openjdk-11-jdk-headless openjdk-11-jre openjdk-11-jre-headless openssh-client
  openssh-server openssh-sftp-server openssl python3-cryptography python3-idna python3-jinja2 qemu-block-extra
  qemu-system-common qemu-system-data qemu-system-gui qemu-system-x86 qemu-utils snapd tcpdump tzdata
  ubuntu-advantage-tools ubuntu-pro-client-l10n update-notifier-common util-linux uuid-runtime vim vim-common
  vim-runtime vim-tiny xxd
116 upgraded, 6 newly installed, 0 to remove and 2 not upgraded.
86 standard LTS security updates
Need to get 648 MB of archives.
After this operation, 589 MB of additional disk space will be used.
Do you want to continue? [Y/n]



Y를 선택하면 업그레이드를 진행합니다

Get:1 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 bash amd64 5.1-6ubuntu1.1 [769 kB]
Get:2 http://www.eve-ng.net/jammy jammy/main amd64 eve-ng amd64 6.2.0-3 [26.3 MB]
Get:3 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 bsdutils amd64 1:2.37.2-4ubuntu3.4 [80.9 kB]
Get:4 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 coreutils amd64 8.32-4.1ubuntu1.2 [1,437 kB]
Get:5 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 libapt-pkg6.0 amd64 2.4.12 [912 kB]
Get:6 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 dpkg amd64 1.21.1ubuntu2.3 [1,239 kB]
Get:7 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 util-linux amd64 2.37.2-4ubuntu3.4 [1,063 kB]
Get:8 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 libc-bin amd64 2.35-0ubuntu3.8 [706 kB]
Get:9 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 apt amd64 2.4.12 [1,363 kB]
Get:10 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 apt-utils amd64 2.4.12 [211 kB]
Get:11 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 libgnutls30 amd64 3.7.3-4ubuntu1.5 [966 kB]
Get:12 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 mount amd64 2.37.2-4ubuntu3.4 [114 kB]
Get:13 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 libsmartcols1 amd64 2.37.2-4ubuntu3.4 [50.9 kB]
Get:14 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 libuuid1 amd64 2.37.2-4ubuntu3.4 [23.8 kB]
Get:15 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 uuid-runtime amd64 2.37.2-4ubuntu3.4 [32.0 kB]
Get:16 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 libssl3 amd64 3.0.2-0ubuntu1.15 [1,905 kB]
Get:17 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 tcpdump amd64 4.99.1-3ubuntu0.2 [501 kB]
Get:18 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 mysql-client-core-8.0 amd64 8.0.37-0ubuntu0.22.04.3 [2,762 kB]
Get:19 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 mysql-client-8.0 amd64 8.0.37-0ubuntu0.22.04.3 [22.7 kB]
Get:20 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 mysql-server-8.0 amd64 8.0.37-0ubuntu0.22.04.3 [1,438 kB]
Get:21 http://archive.ubuntu.com/ubuntu jammy-updates/main amd64 mysql-server-core-8.0 amd64 8.0.37-0ubuntu0.22.04.3 [17.6 MB]
5% [21 mysql-server-core-8.0 2,495 kB/17.6 MB 14%] [2 eve-ng 133 kB/26.3 MB 1%]



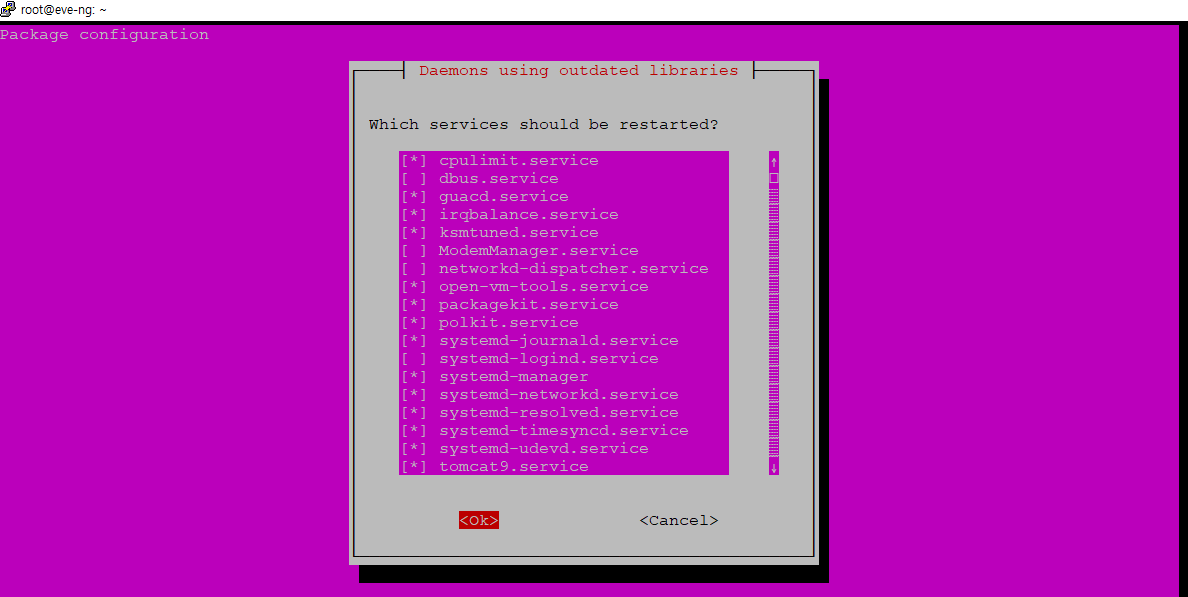

설치가 완료되면, Ok버튼을 클릭합니다.



3-6. EVE-NG Community를 재시작합니다.

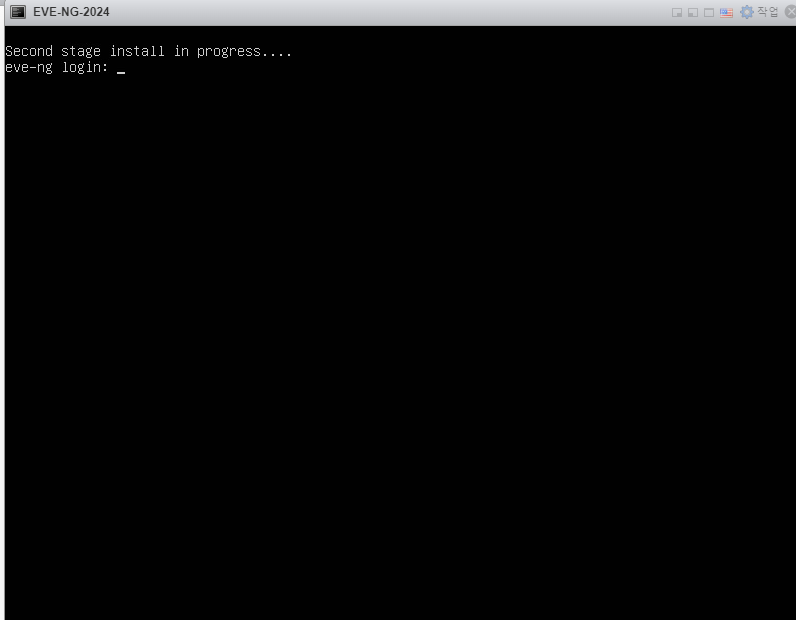

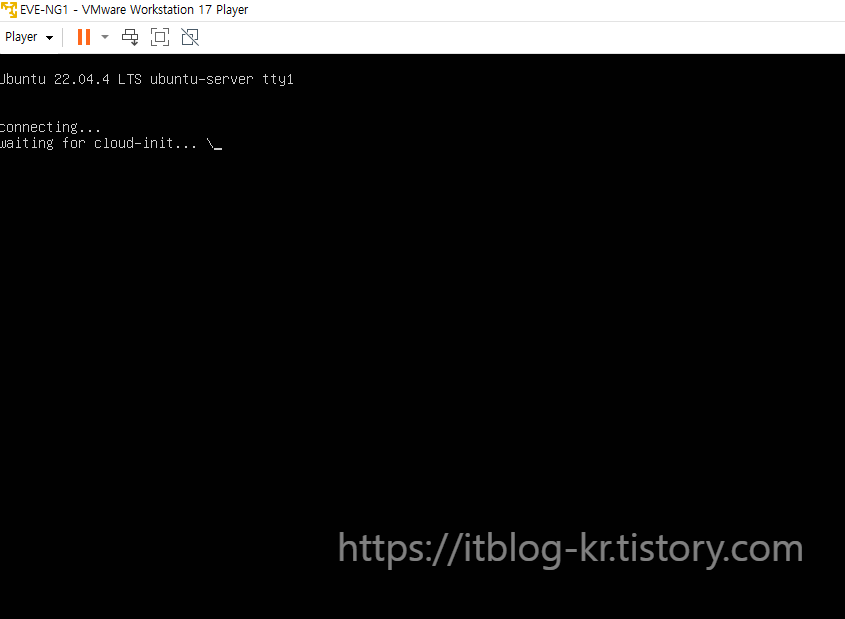

부팅이 완료될 때까지 기다립니다.

root@eve-ng:~# reboot



3-7 장비에 접속해서 버전을 확인합니다.

root@eve-ng:~# dpkg -l eve-ng
Desired=Unknown/Install/Remove/Purge/Hold
| Status=Not/Inst/Conf-files/Unpacked/halF-conf/Half-inst/trig-aWait/Trig-pend
|/ Err?=(none)/Reinst-required (Status,Err: uppercase=bad)
||/ Name           Version      Architecture Description
+++-==============-============-============-==============================================
ii  eve-ng         6.2.0-3      amd64        A new generation software for networking labs.
root@eve-ng:~#



버전이 6.2.0-2에서 6.2.0-3으로 업그레이드되었습니다.



3-8 EVE-NG 잘 접속되는지 확인합니다.



지금까지 [2024][EVE-NG #17] Upgrade EVE-NG version 글을 읽어주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #18] Virtual PC(VPCS)  (0) 2024.11.06
[2024][EVE-NG #18] EVE-NG에 C9800CL Install  (2) 2024.10.07
[2024][EVE-NG #16] Juniper QFX 스위치 설치하기  (0) 2024.07.12
[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11
[2024][EVE-NG #14] Juniper SRX 방화벽 설치하기  (0) 2024.07.09

안녕하세요.



오늘은 [2024][EVE-NG #16] Juniper QFX 스위치 설치하기입니다.



1. EVE-NG 공식 홈페이지입니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-juniper-vqfx/



Juniper vQFX -

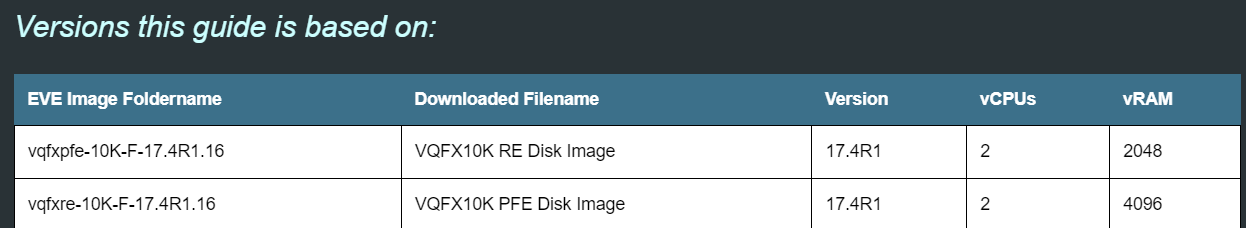

Versions this guide is based on: EVE Image Foldername Downloaded Filename Version vCPUs vRAM vqfxpfe-10K-F-17.4R1.16 VQFX10K RE Disk Image 17.4R1 2 2048 vqfxre-10K-F-17.4R1.16 VQFX10K PFE Disk Image 17.4R1 2 4096   Instructions Other versions should …

www.eve-ng.net



vqfxre-  control plan

vqfxpfe- data plan

으로 생각하시면 됩니다.



2. Juniper QFX 스위 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa

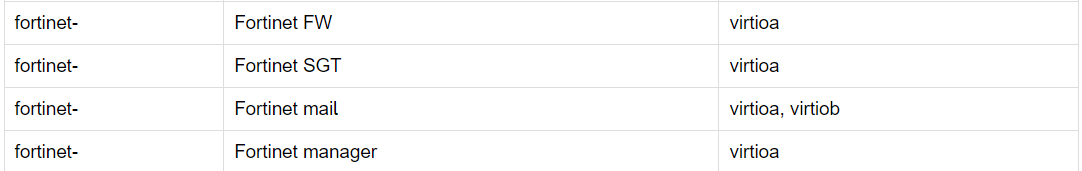

fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



예전 버전은 폴더 하나에 Control and Dataplan이 합쳐진 버전이었으니, 특정 버전부터는 아래와 같이

re-> Control Plan

pfe -> Data Plan으로 나뉘어 있습니다.

2개 이미지를 서로 연동해야지 실습이 가능합니다.



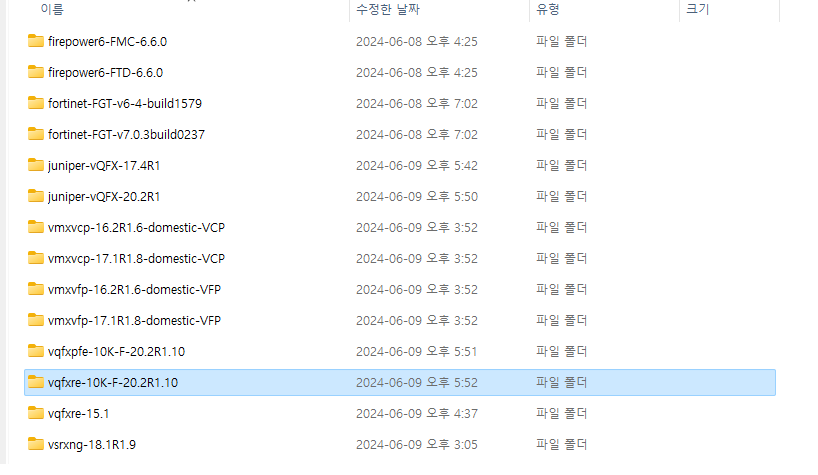

3. 아래 사진처럼 Juniper QFX 스위치 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

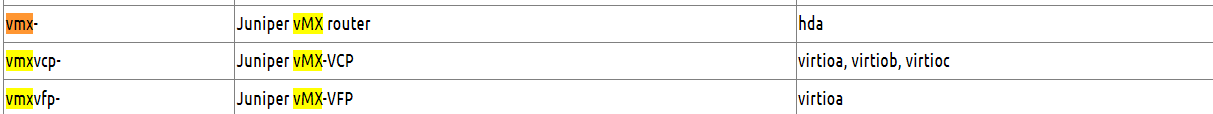

vmxvcp-

vmxvfp-

저는 vqfxre-10K-F-20.2 R1.10 랑 vqfxpfe-10K-F-20.2R1.10를 준비하였습니다.



4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



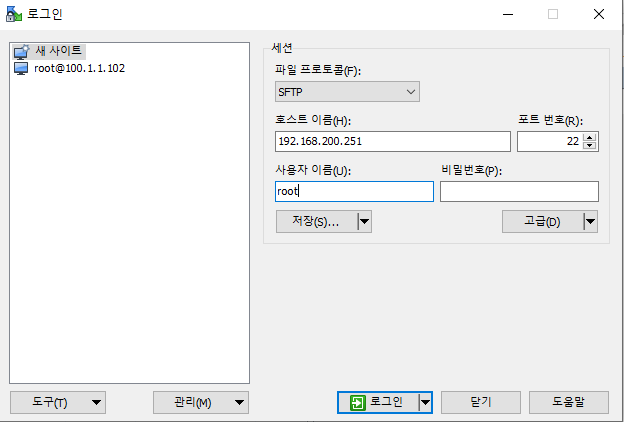

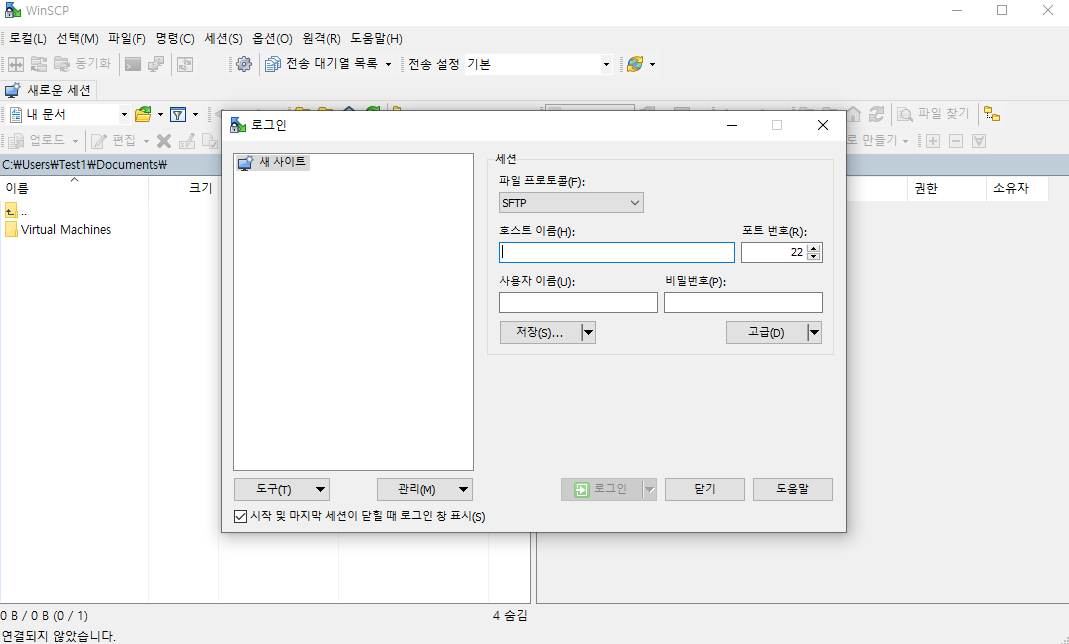

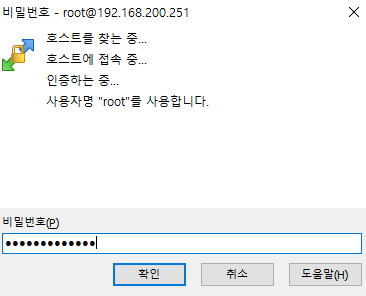

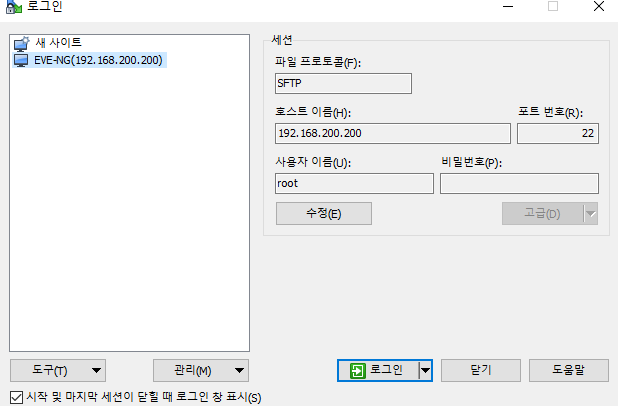

5. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



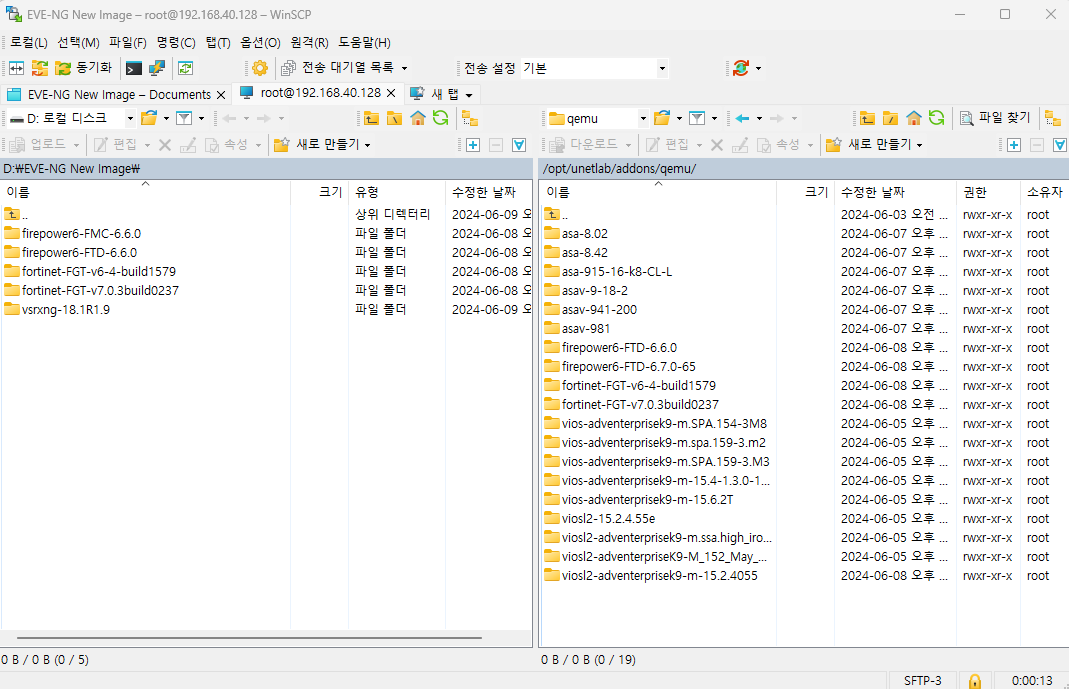

6. Juniper vQFX 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.

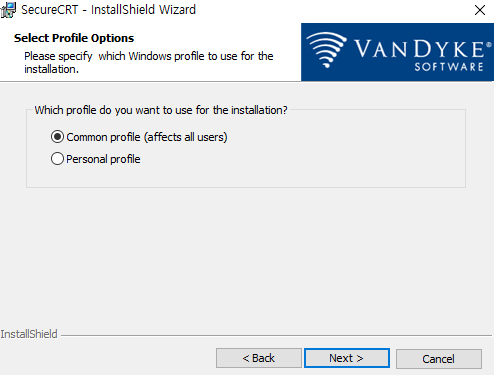

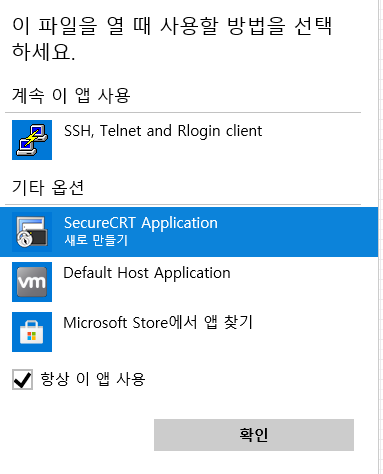

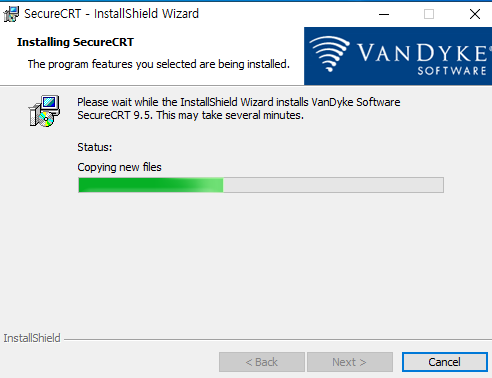

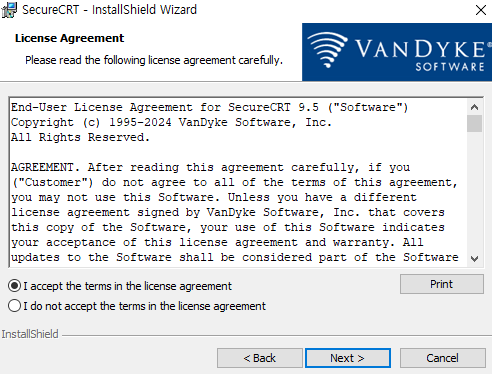

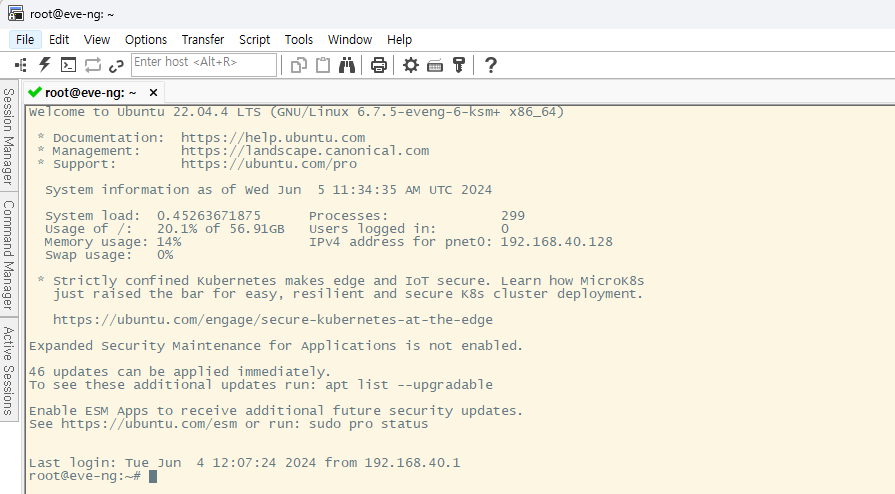

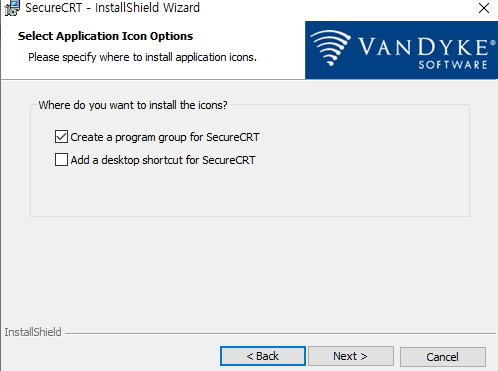

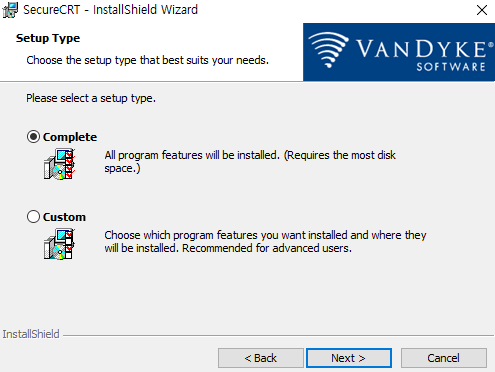

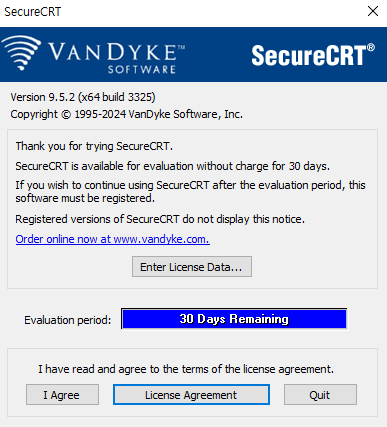

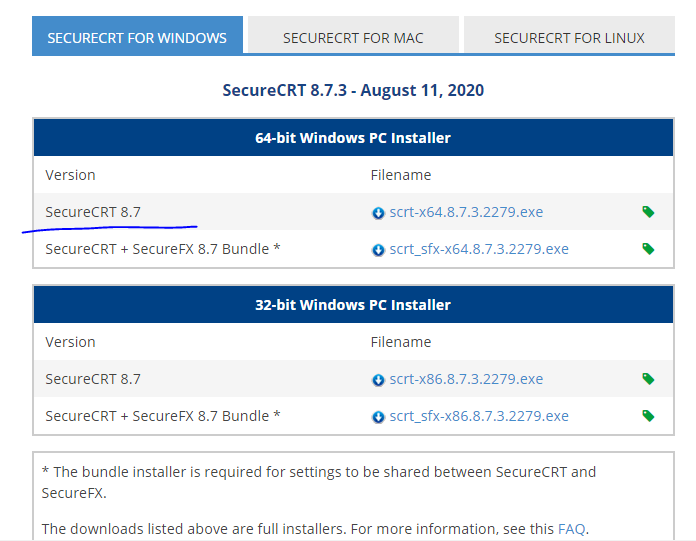

7. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





8. 폴더를 확인합니다

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al | grep qfx
drwxr-xr-x  2 root root 4096 Jun  9 09:57 vqfxpfe-10K-F-20.2R1.10
drwxr-xr-x  2 root root 4096 Jun  9 09:57 vqfxre-10K-F-20.2R1.10
root@eve-ng:/opt/unetlab/addons/qemu#



9. 파일을 확인합니다.

vqfxre- 파일 확인

root@eve-ng:/opt/unetlab/addons/qemu# cd vqfxre-10K-F-20.2R1.10/
root@eve-ng:/opt/unetlab/addons/qemu/vqfxre-10K-F-20.2R1.10# ls
hda.qcow2



vqfxpfe- 파일 확인

root@eve-ng:/opt/unetlab/addons/qemu# cd vqfxpfe-10K-F-20.2R1.10/
root@eve-ng:/opt/unetlab/addons/qemu/vqfxpfe-10K-F-20.2R1.10# ls
hda.qcow2



10. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



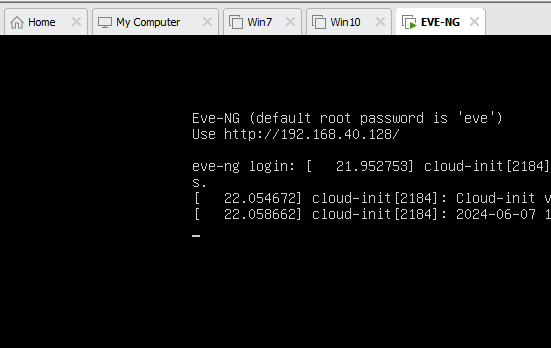

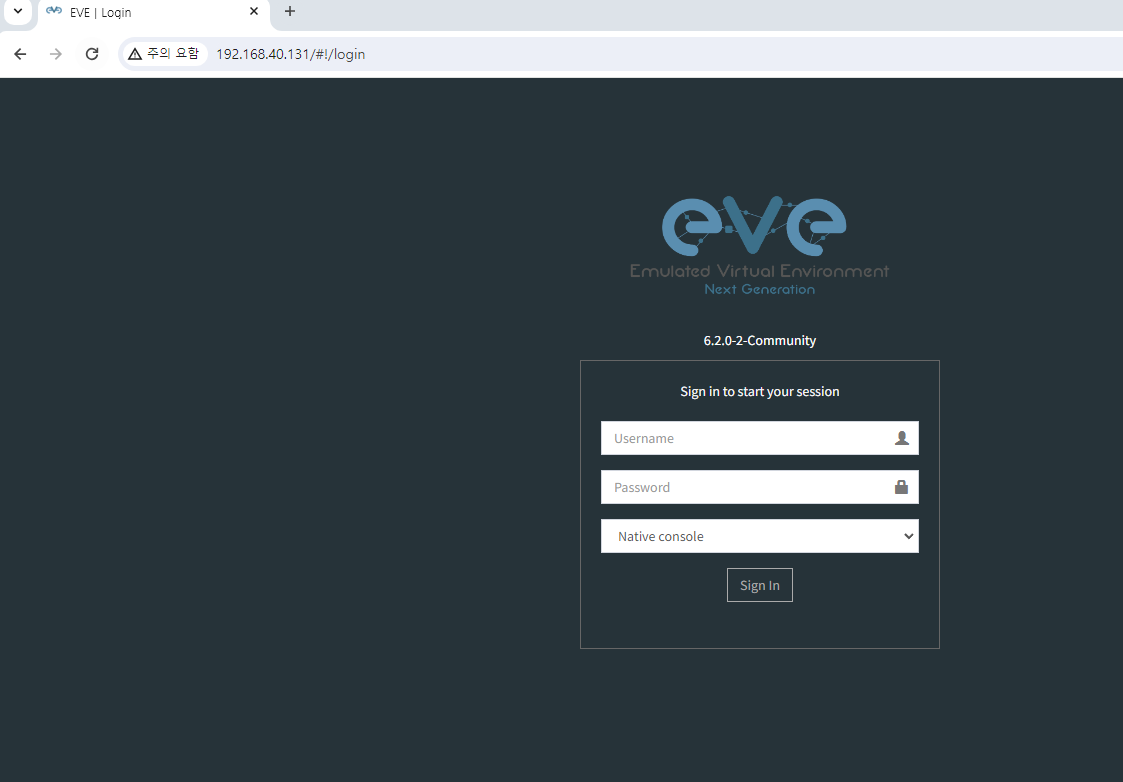

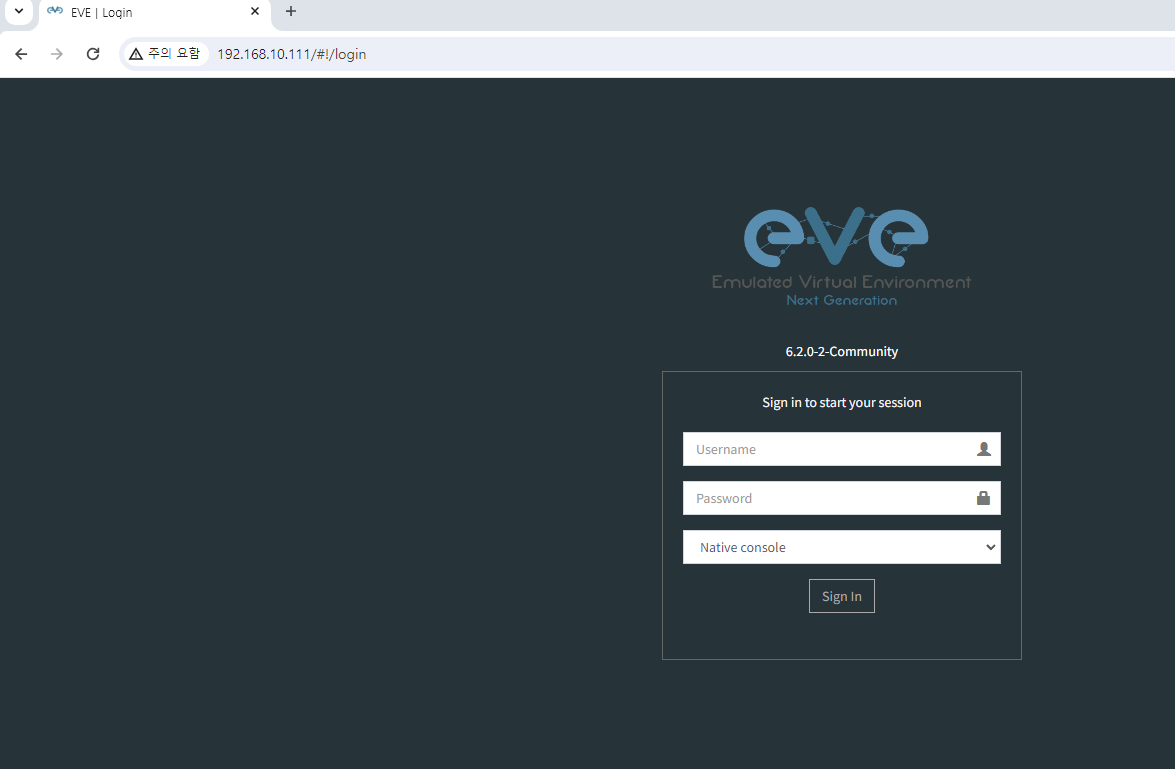

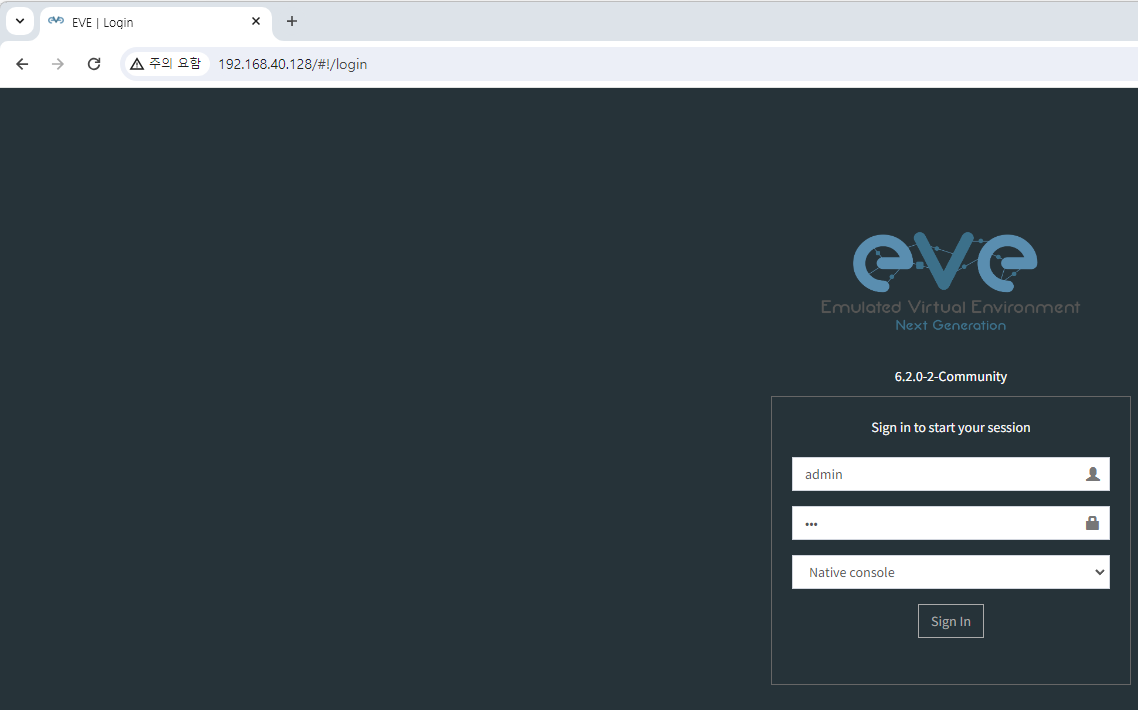

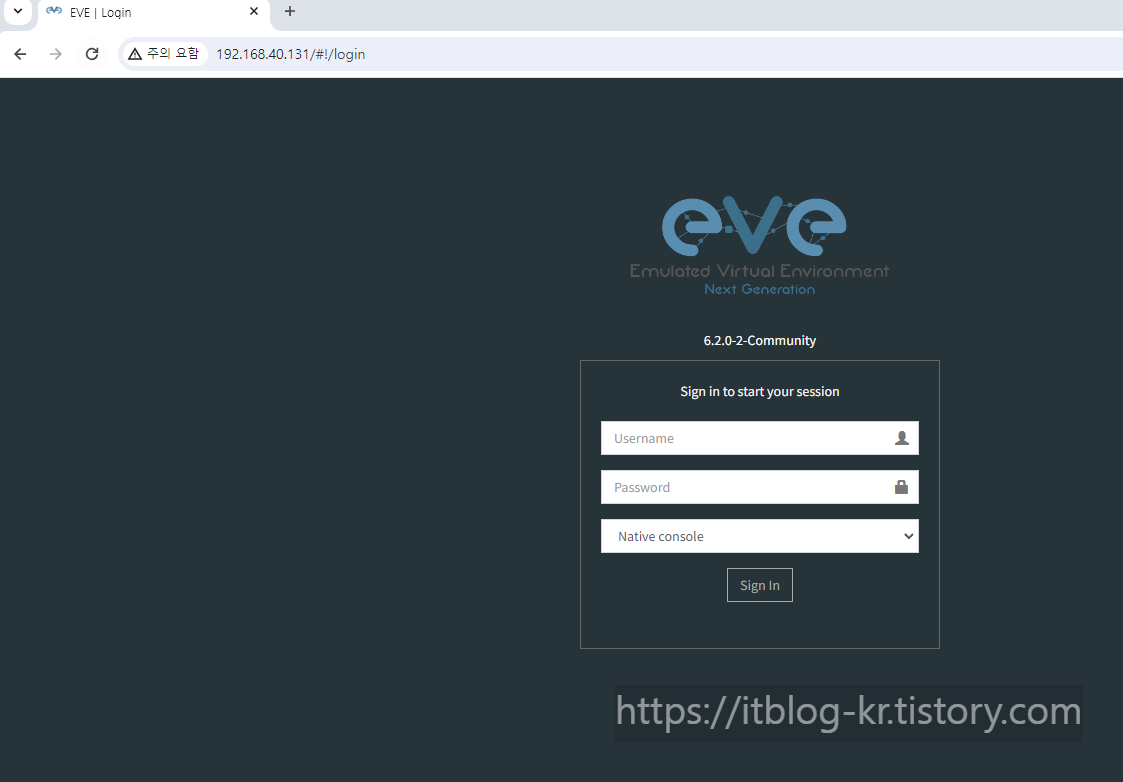

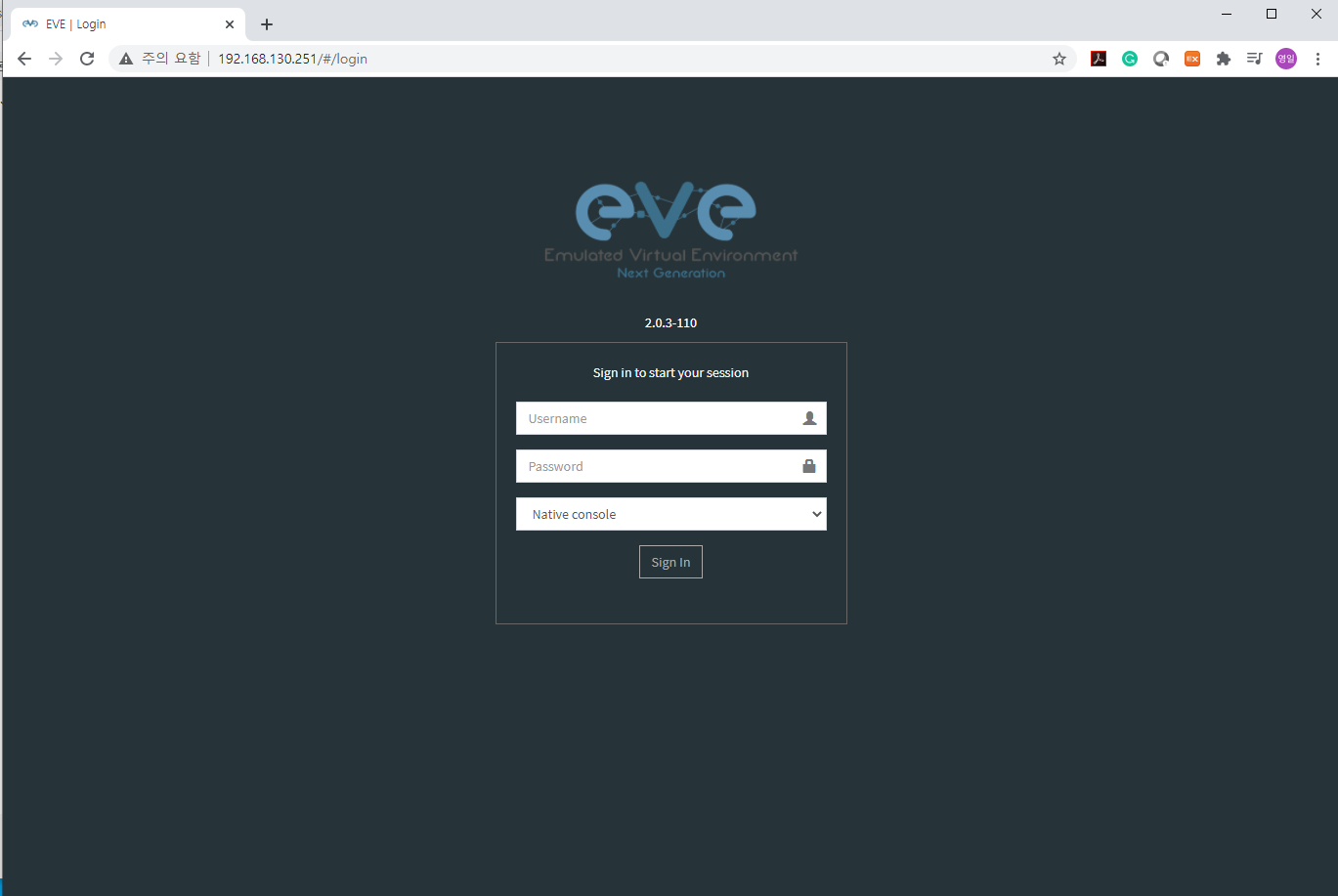

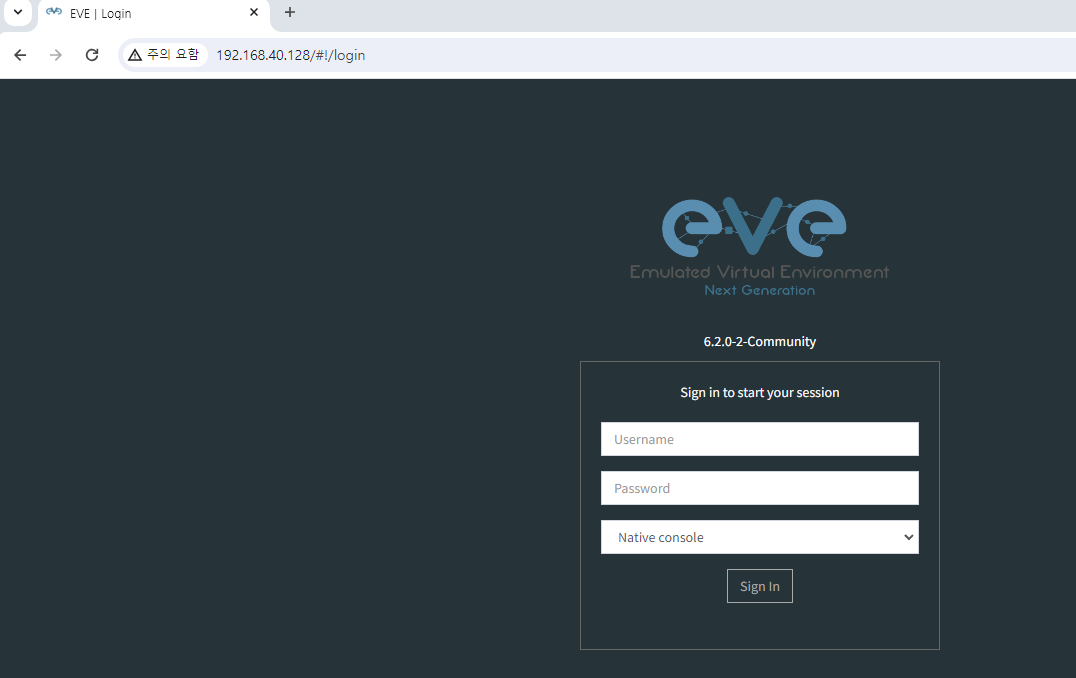

11. EVE-NG를 접속합니다.

http://192.168.40.128

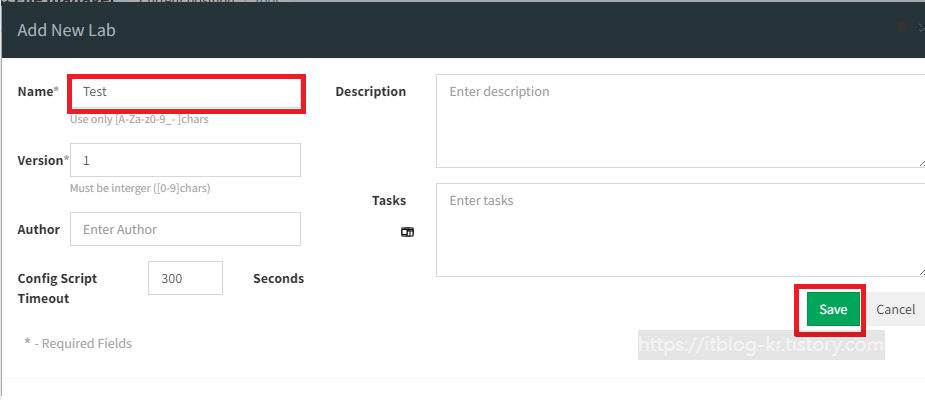

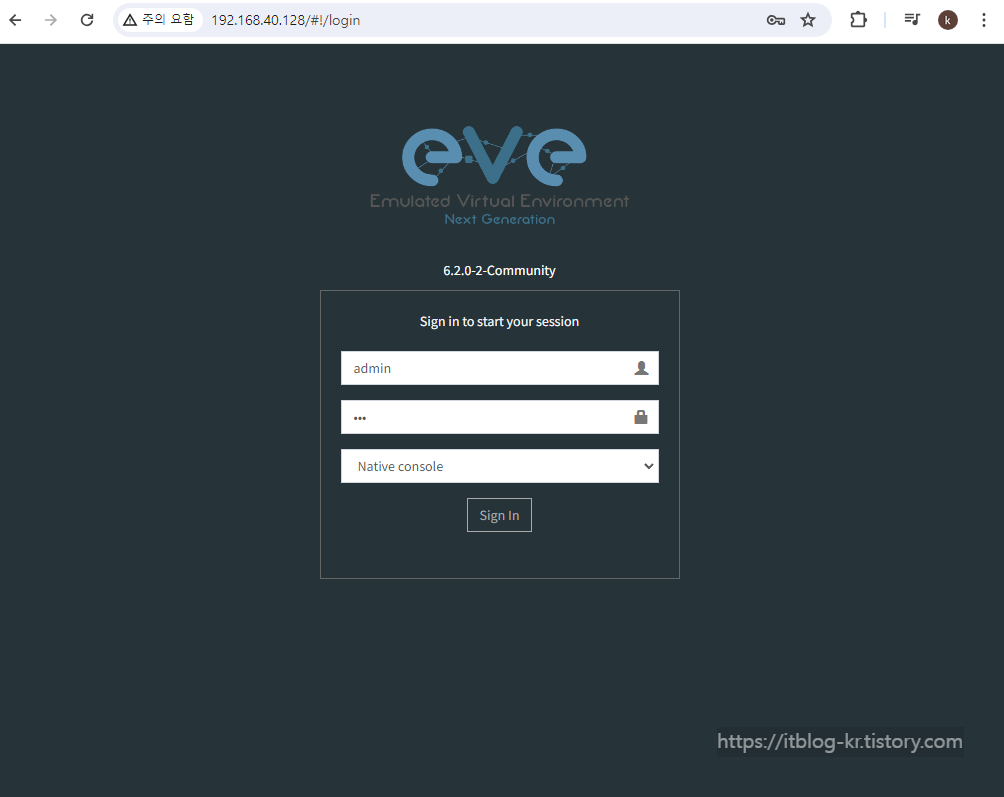

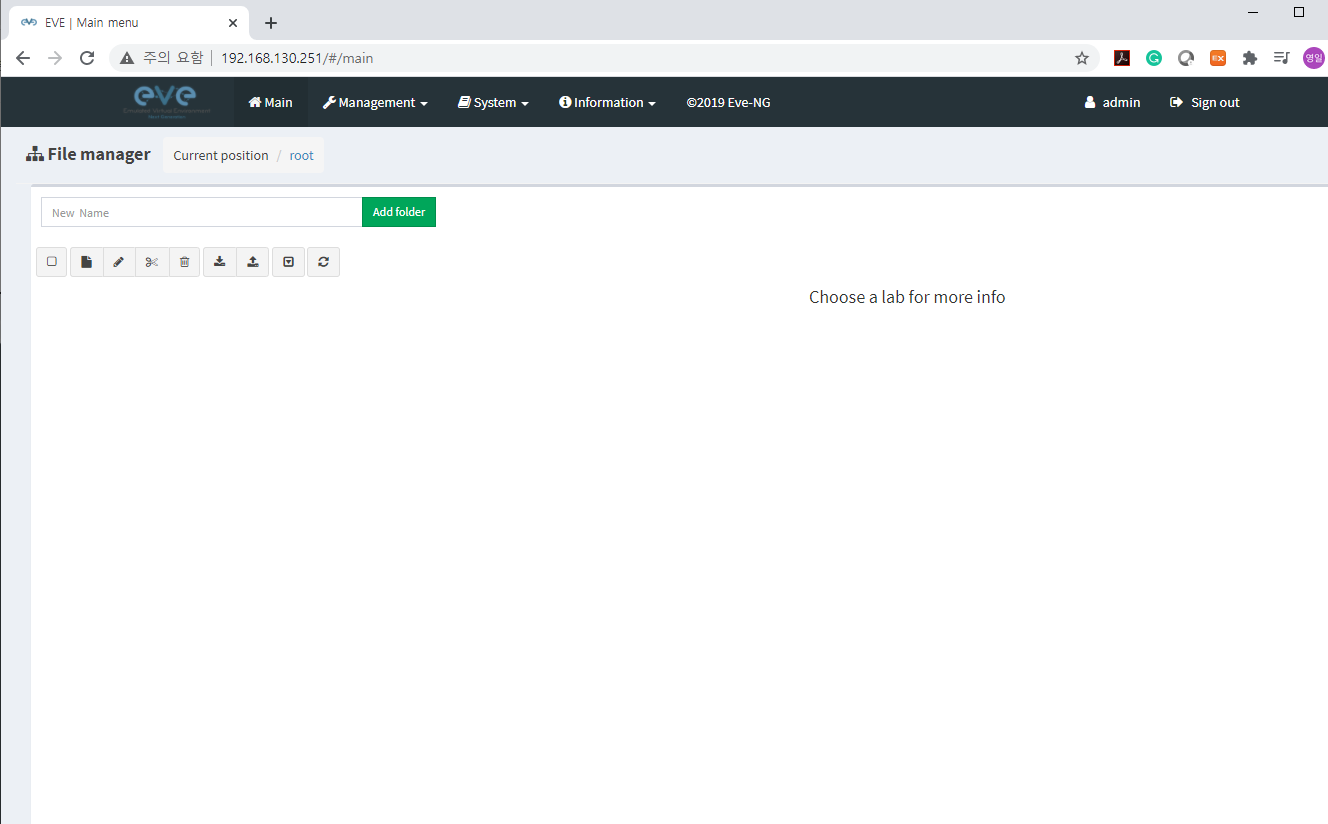

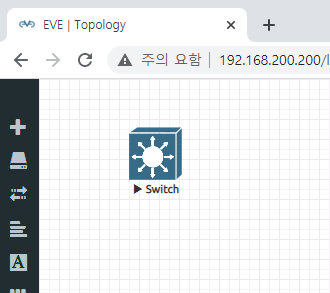

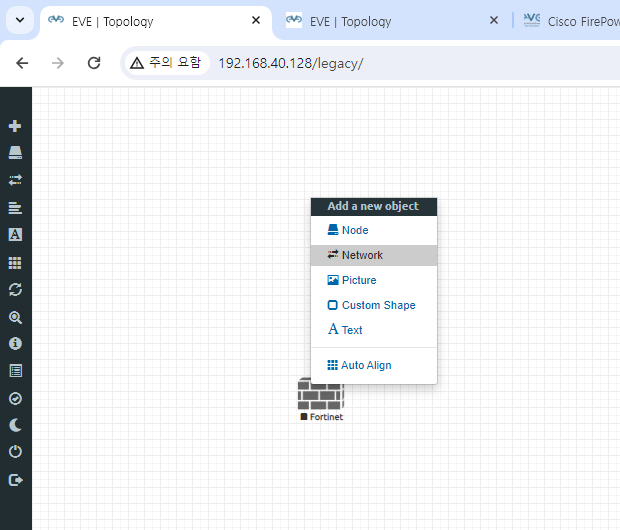

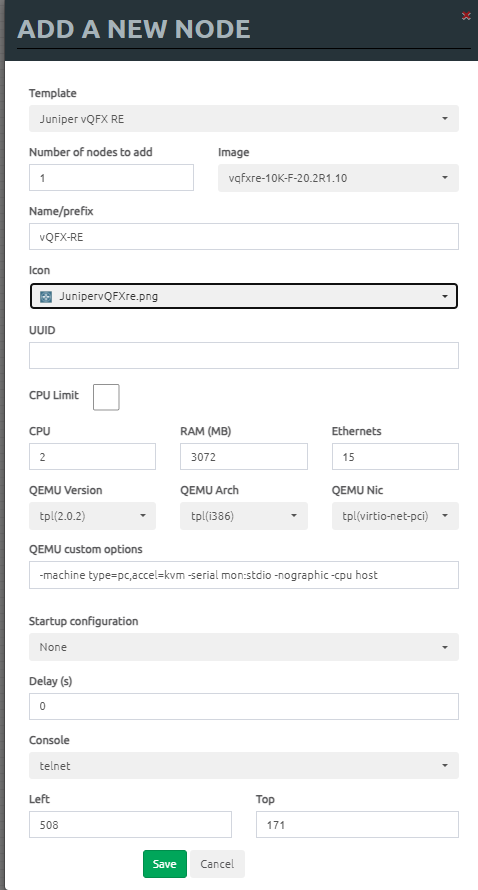

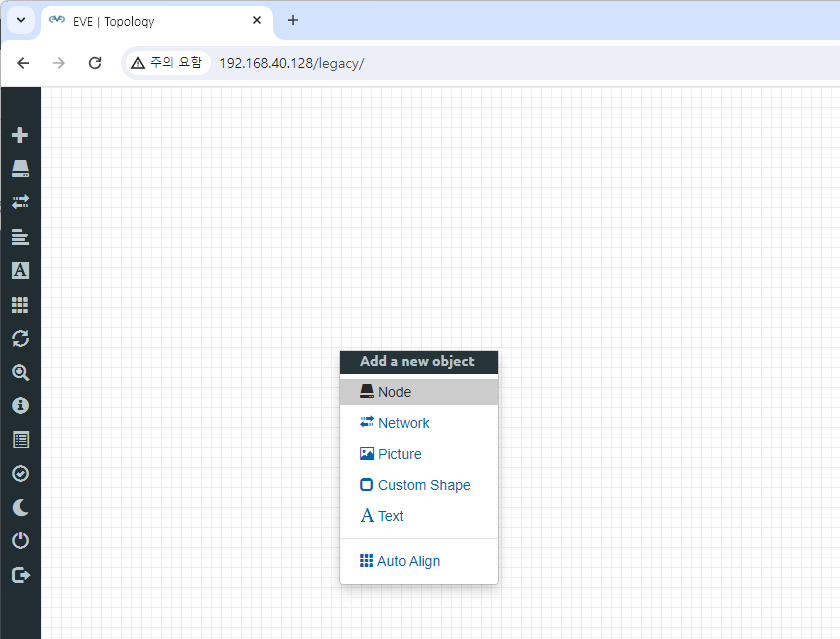

12. 로그인 후 node를 추가합니다.

template: Juniper vQFX RE

image: vqfxre-10K-F-20.2 R1.10

icon:  JunipervQFXre

그리고 Save버튼을 클릭합니다.



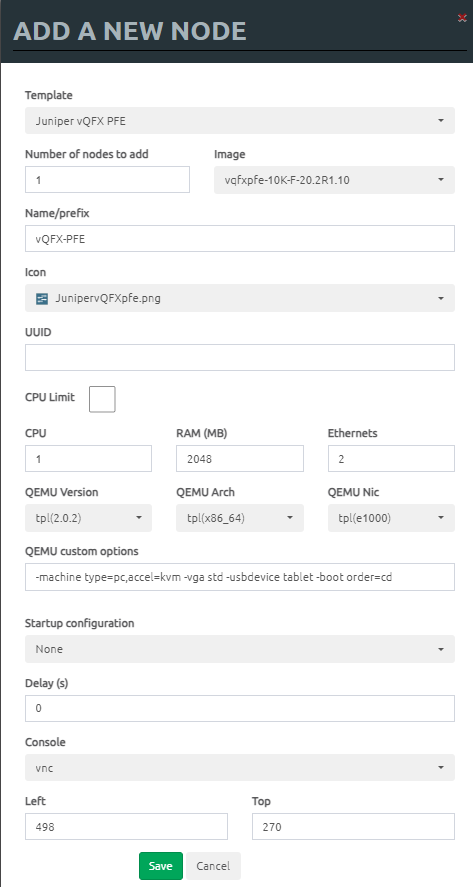

13. node를 추가합니다.

template: Juniper vQFX PFE

image: vqfxpfe-10K-F-20.2 R1.10

icon:  JunipervQFXpfe

그리고 Save버튼을 클릭합니다.

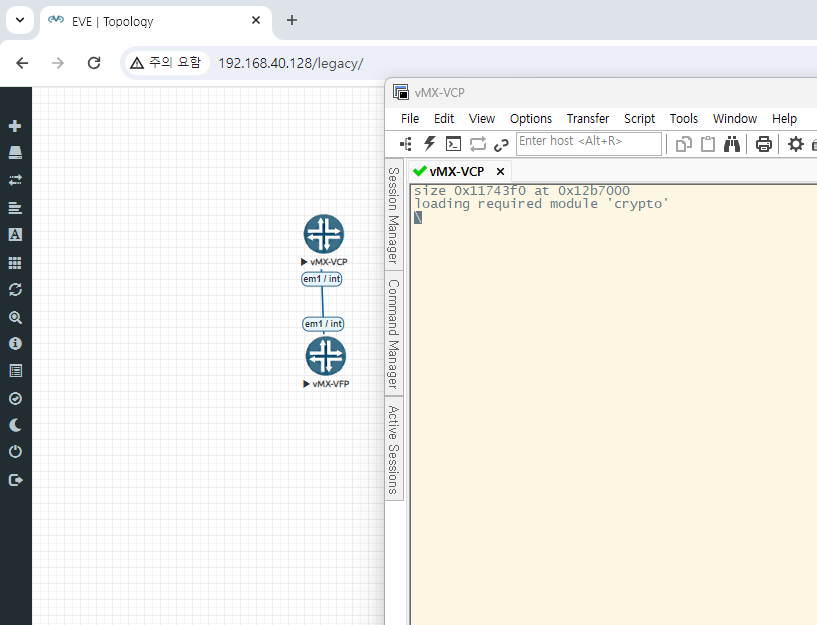

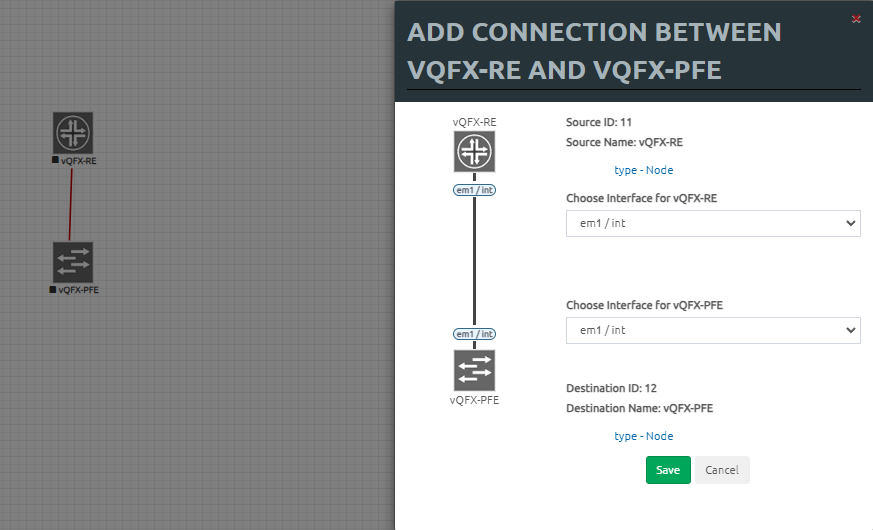

14. 링크를 연결합니다.  vQFX-RE랑 vQFX-PFE를 em1/int 인터페이스에 연결합니다.

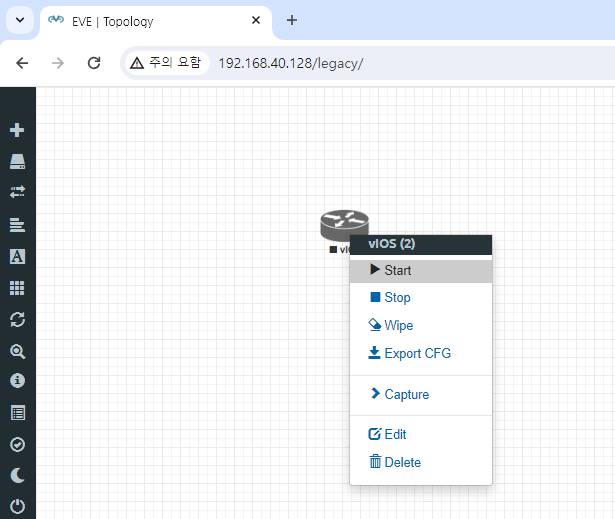

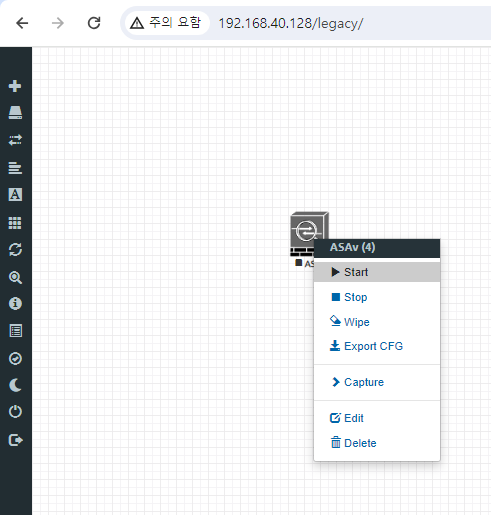

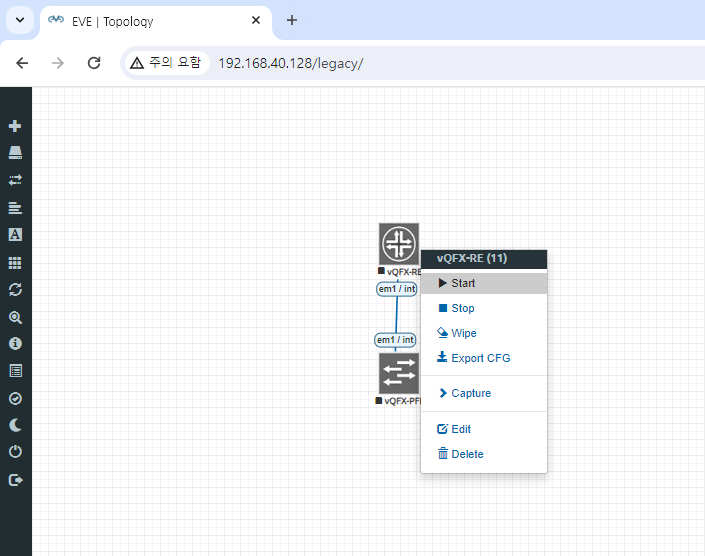

15. 두대 장비를 모두 다 Start 버튼을 클릭합니다.



16. 두대 장비를 모두 다 Start 버튼을 클릭합니다.

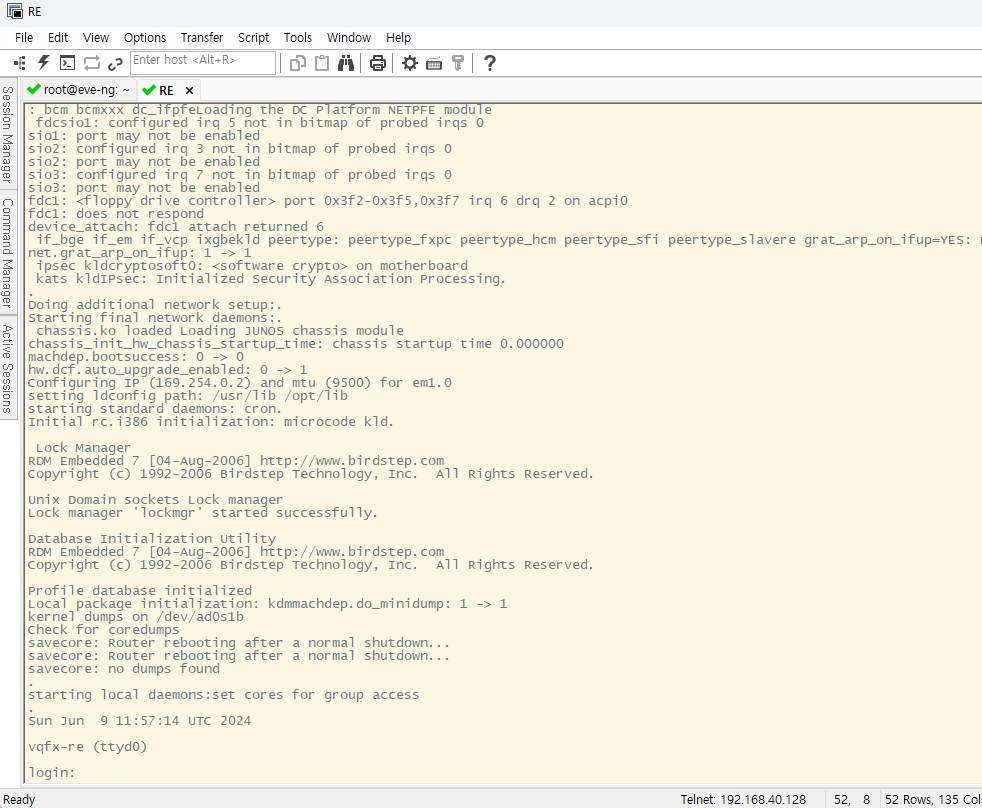

RE 아이콘을 더블클릭 합니다. 그리고 부팅이 완료될 때까지 기다립니다.



17. 기본 로그인 정보는 아래와 같습니다.

ID: root

Password: Juniper



root@vqfx-re> show chassis hardware
Hardware inventory:
Item             Version  Part number  Serial number     Description
Chassis                                VM5F3D5FF6E7

{master:0}
root@vqfx-re> show chassis fpc
                     Temp  CPU Utilization (%)   CPU Utilization (%)  Memory    Utilization (%)
Slot State            (C)  Total  Interrupt      1min   5min   15min  DRAM (MB) Heap     Buffer
  0  Empty
  1  Empty
  2  Empty
  3  Empty
  4  Empty
  5  Empty
  6  Empty
  7  Empty
  8  Empty
  9  Empty

{master:0}
root@vqfx-re>



위에 표에 표시면 현재 fpc가 아직 부팅이 끝나지 않았으면 위와 같이 slot0에 아무런 정보가 없습니다.

몇 분 더 기다립니다.

root@vqfx-re> show chassis fpc
                     Temp  CPU Utilization (%)   CPU Utilization (%)  Memory    Utilization (%)
Slot State            (C)  Total  Interrupt      1min   5min   15min  DRAM (MB) Heap     Buffer
  0  Online           Testing  71        30        0      0      0    1920        0         50
  1  Empty
  2  Empty
  3  Empty
  4  Empty
  5  Empty
  6  Empty
  7  Empty
  8  Empty
  9  Empty



위에 Slot0이 state가 Online으로 바뀌었고 FPC가 인식되었습니다. 이제 show interface terse 통해서 인터페이스가 제대로 표시되는지 확인합니다.

root@vqfx-re> show interfaces terse
Interface               Admin Link Proto    Local                 Remote
gr-0/0/0                up    up
pfe-0/0/0               up    up
pfe-0/0/0.16383         up    up   inet
                                   inet6
pfh-0/0/0               up    up
pfh-0/0/0.16383         up    up   inet
pfh-0/0/0.16384         up    up   inet
xe-0/0/0                up    up
xe-0/0/0.0              up    up   inet
xe-0/0/1                up    up
xe-0/0/1.0              up    up   inet
xe-0/0/2                up    up
xe-0/0/2.0              up    up   inet
xe-0/0/3                up    up
xe-0/0/3.0              up    up   inet
xe-0/0/4                up    up
xe-0/0/4.0              up    up   inet
xe-0/0/5                up    up
xe-0/0/5.0              up    up   inet
xe-0/0/6                up    up
xe-0/0/6.0              up    up   inet
xe-0/0/7                up    up
xe-0/0/7.0              up    up   inet
xe-0/0/8                up    up
xe-0/0/8.0              up    up   inet
xe-0/0/9                up    up
xe-0/0/9.0              up    up   inet
xe-0/0/10               up    up
xe-0/0/10.0             up    up   inet
xe-0/0/11               up    up
xe-0/0/11.0             up    up   inet
bme0                    up    up
bme0.0                  up    up   inet     128.0.0.1/2
                                            128.0.0.4/2
                                            128.0.0.16/2
                                            128.0.0.63/2
cbp0                    up    up
dsc                     up    up
em0                     up    up
em0.0                   up    up   inet
em1                     up    up
em1.0                   up    up   inet     169.254.0.2/24
em2                     up    up
em2.32768               up    up   inet     192.168.1.2/24
em3                     up    up
em4                     up    up
em4.32768               up    up   inet     192.0.2.2/24
em5                     up    up
em6                     up    up
em7                     up    up
em8                     up    up
em9                     up    up
em10                    up    up
em11                    up    up
em12                    up    up
em13                    up    up
em14                    up    up
esi                     up    up
fti0                    up    up
gre                     up    up
ipip                    up    up
irb                     up    up
jsrv                    up    up
jsrv.1                  up    up   inet     128.0.0.127/2
lo0                     up    up
lo0.0                   up    up   inet
                                   inet6    fe80::205:860f:fc71:d000
lo0.16385               up    up   inet
lsi                     up    up
mtun                    up    up
pimd                    up    up
pime                    up    up
pip0                    up    up
tap                     up    up
vme                     up    down
vtep                    up    up

{master:0}
root@vqfx-re>



인터페이스가 정상적으로 동작합니다.



지금까지 [2024][EVE-NG #16] Juniper QFX 스위치 설치하기 글을 읽어 주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #18] EVE-NG에 C9800CL Install  (2) 2024.10.07
[2024][EVE-NG #17] Upgrade EVE-NG version  (0) 2024.07.18
[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11
[2024][EVE-NG #14] Juniper SRX 방화벽 설치하기  (0) 2024.07.09
[2024][EVE-NG #13] Fortigate 방화벽 설치하기  (0) 2024.07.08

안녕하세요.



오늘은 [2024][EVE-NG #15] Juniper MX 라우터 설치하기입니다.



1. EVE-NG 공식 홈페이지입니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-juniper-vmx-16-x-17-x/



Juniper vMX 16.X, 17.X -

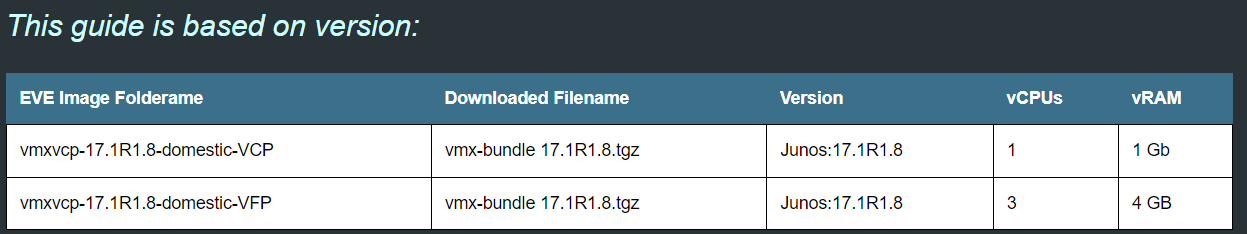

This guide is based on version: EVE Image Folderame Downloaded Filename Version vCPUs vRAM vmxvcp-17.1R1.8-domestic-VCP vmx-bundle 17.1R1.8.tgz Junos:17.1R1.8 1 1 Gb vmxvcp-17.1R1.8-domestic-VFP vmx-bundle 17.1R1.8.tgz Junos:17.1R1.8 3 4 GB   Instructions

www.eve-ng.net





2. Juniper MX라우터 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



예전 버전은 vmx- 폴더 하나에 Control and Dataplan이 합쳐진 버전이었으니, 특정 버전부터는 아래와 같이

VCP -> Control Plan

VFP -> Data Plan으로 나뉘어 있습니다.



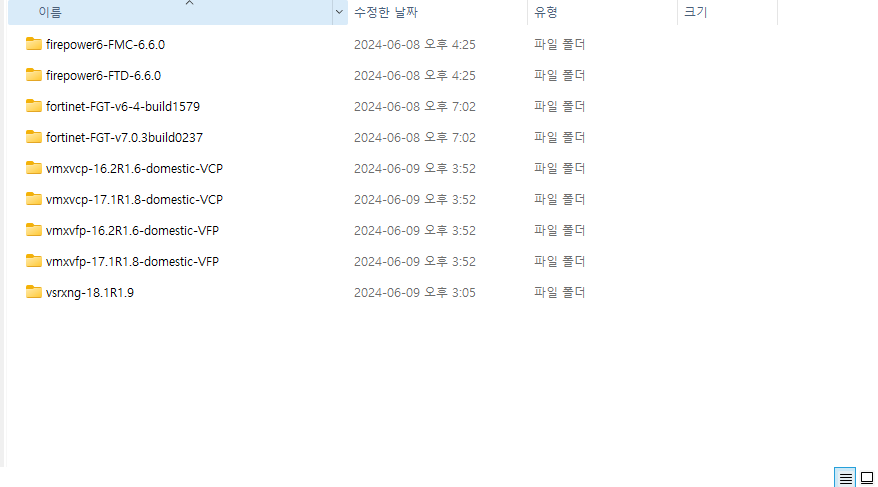

3. 아래 사진처럼 Juniper MX 라우터 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

vmxvcp-

vmxvfp-

폴더를 준비하였습니다.

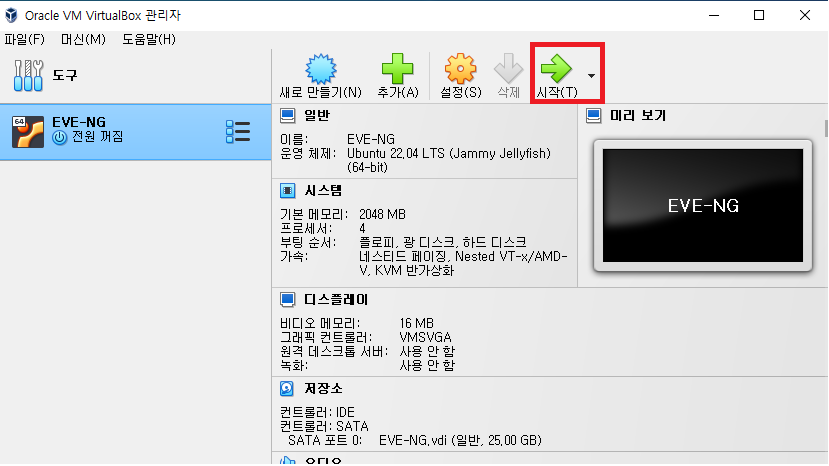

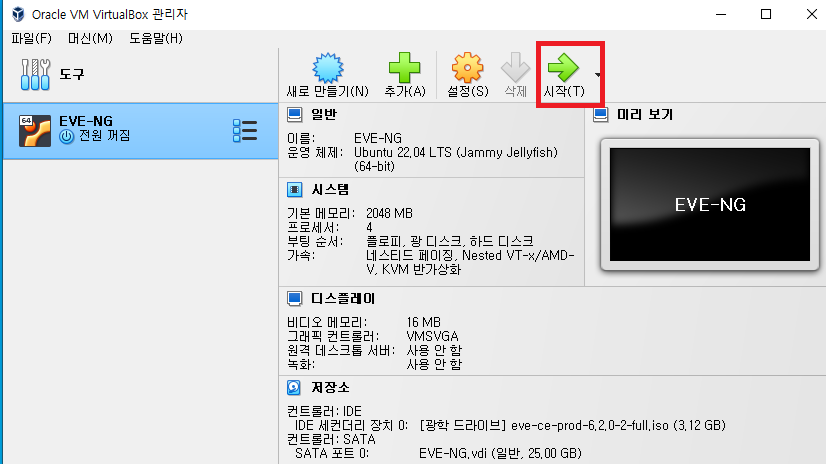

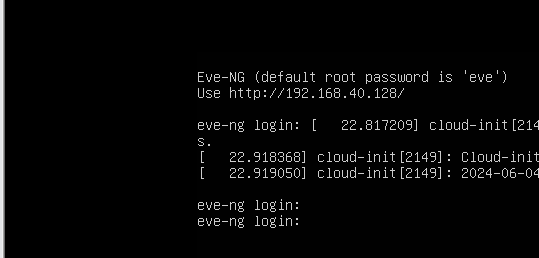

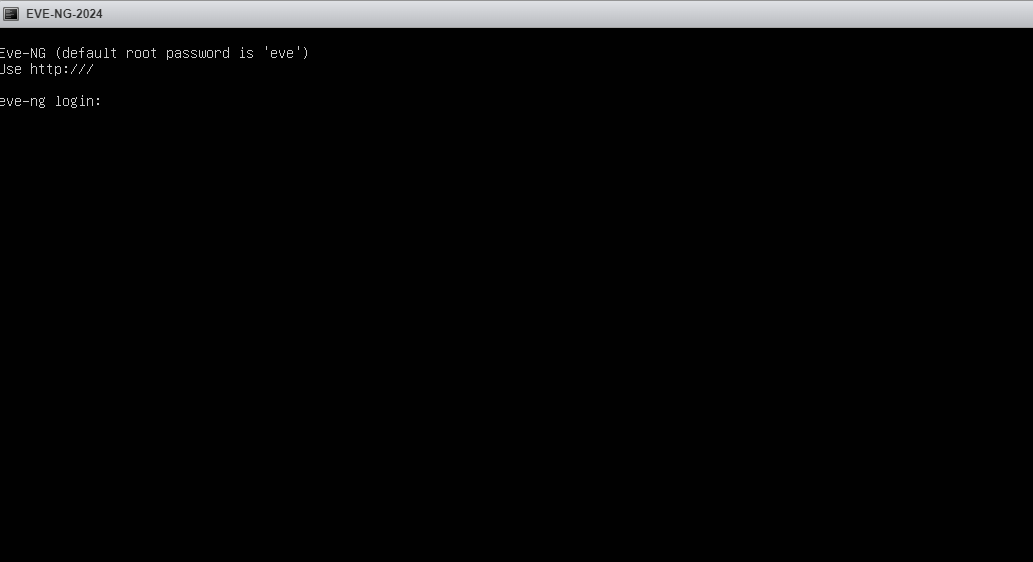

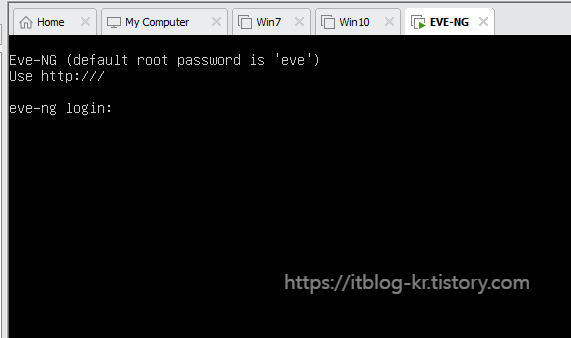

4. EVE-NG를 구동합니다



5. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



6. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



7. Juniper vMX 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.



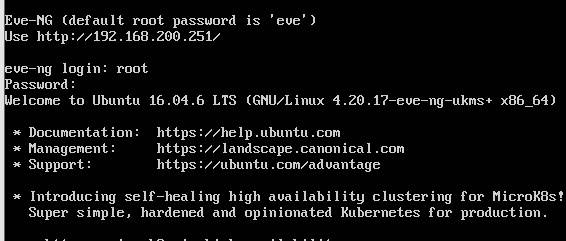

8. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





9. 폴더를 확인합니다

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al | grep vmx
drwxr-xr-x  2 root root 4096 Jun  9 07:56 vmxvcp-16.2R1.6-domestic-VCP
drwxr-xr-x  2 root root 4096 Jun  9 07:56 vmxvcp-17.1R1.8-domestic-VCP
drwxr-xr-x  2 root root 4096 Jun  9 07:57 vmxvfp-16.2R1.6-domestic-VFP
drwxr-xr-x  2 root root 4096 Jun  9 07:58 vmxvfp-17.1R1.8-domestic-VFP
root@eve-ng:/opt/unetlab/addons/qemu#



10. 파일을 확인합니다.

vmxvcp 파일을 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd vmxvcp-17.1R1.8-domestic-VCP/
root@eve-ng:/opt/unetlab/addons/qemu/vmxvcp-17.1R1.8-domestic-VCP# ls
hda.qcow2  hdb.qcow2  hdc.qcow2



vmxvfp 파일을 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd vmxvfp-17.1R1.8-domestic-VFP/
root@eve-ng:/opt/unetlab/addons/qemu/vmxvfp-17.1R1.8-domestic-VFP# ls
hda.qcow2



11. 퍼미션을 수정합니다.

폴더 위치는 상관없습니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



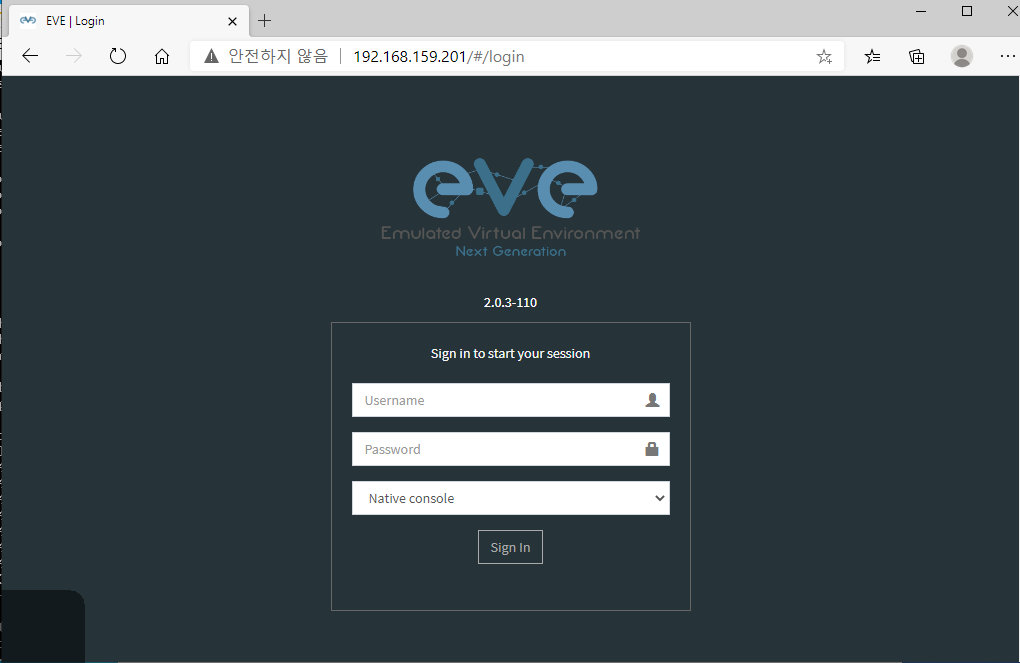

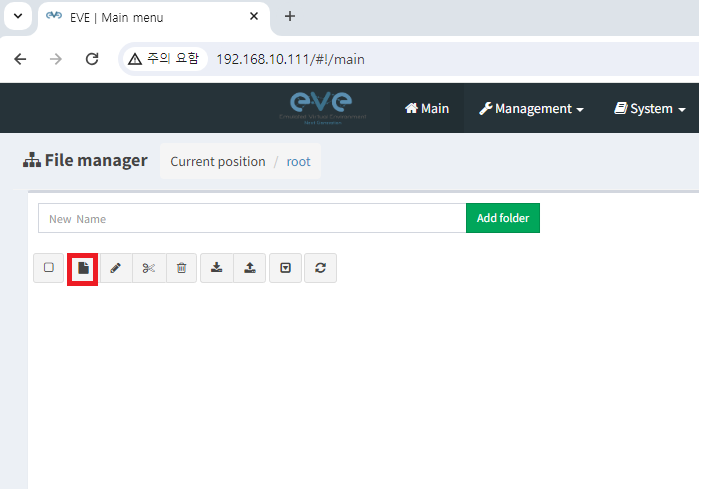

12. EVE-NG를 접속합니다.

http://192.168.40.128



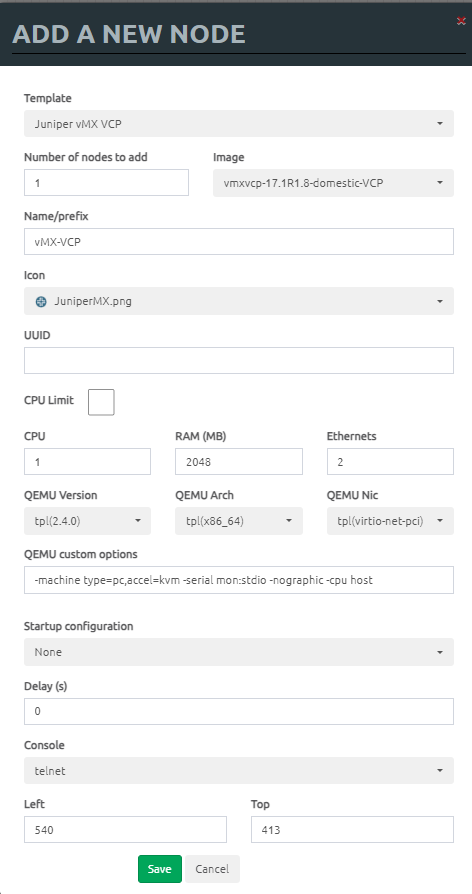

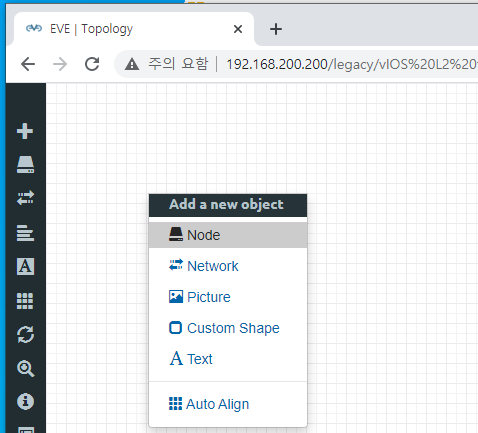

13. 로그인 후 node를 추가합니다.

template: Juniper vMX VCP

image: vmxvcp-17.1R1

icon:  JuniperMX

그리고 Save버튼을 클릭합니다.

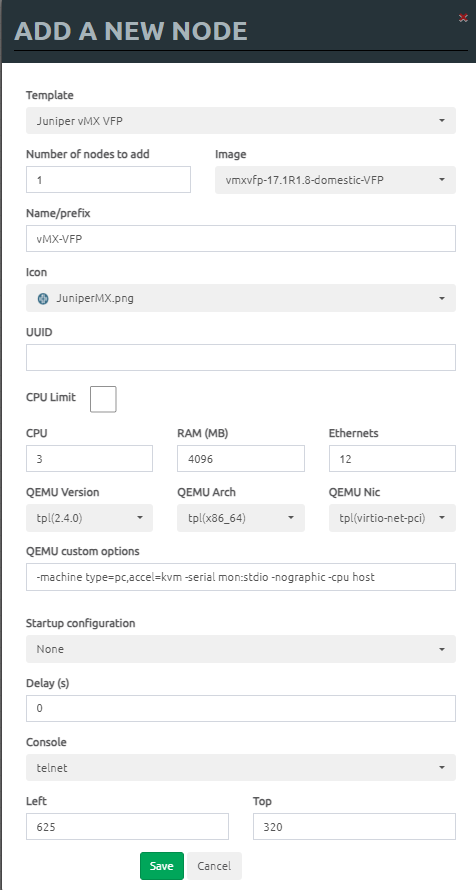

14. 로그인 후 node를 추가합니다.

template: Juniper vMX VFP

image: vmxvfp-17.1R1

icon:  JuniperMX

그리고 Save버튼을 클릭합니다.



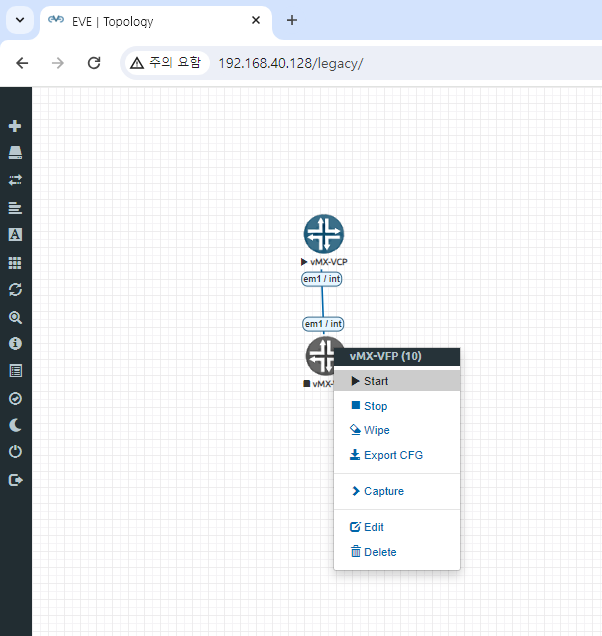

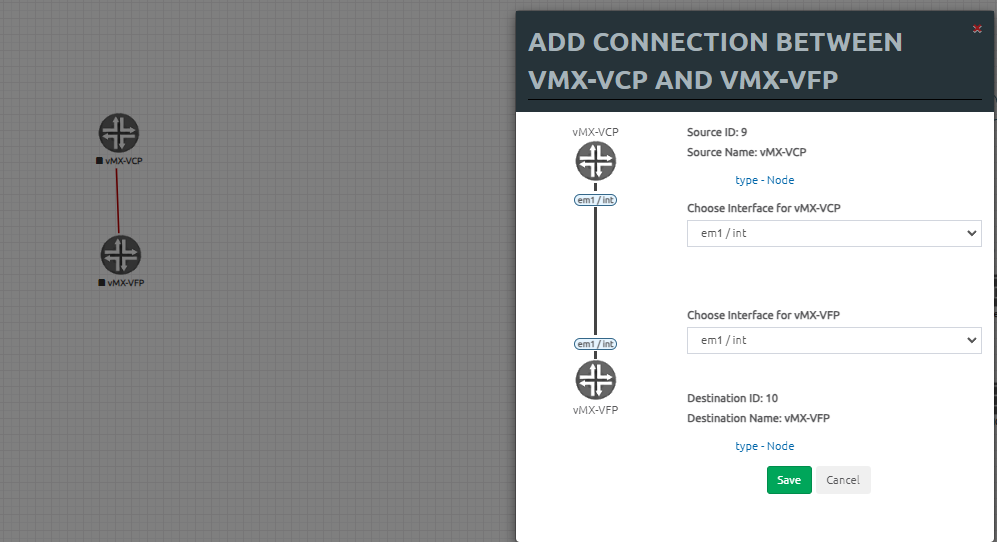

15.  아래 사진처럼 VCP랑 VFP선을 em1 / int 인터페이스에 연결합니다.



16. 두장비를 Start버튼을 눌러서 구동시킵니다.



17. 부팅이 완료될 때까지 기다립니다.



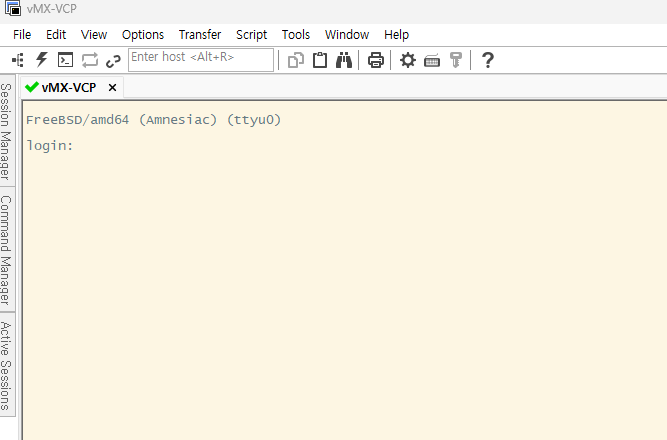

18. 부팅이 완료되었습니다

기본 로그인 정보는 아래와 같습니다

ID: root

Passwrod: 없



아래처럼 show chassis hardware 입력하면

VCP - Routing Engine

VFP - FPC
정상적으로 동작하는 걸 확인 가능합니다.



또는

show chassis fpc 명령어로도 확인 가능합니다



fpc가 정상적으로 동작하면 show interface terse 명령어를 입력했을 때 인터페이스 정보들이 나타납니다.


FreeBSD/amd64 (Amnesiac) (ttyu0)

--- JUNOS 17.1R1.8 Kernel 64-bit  JNPR-10.3-20170209.344539_build
root@:~ # cli
root>

root> show chassis hardware
Hardware inventory:
Item             Version  Part number  Serial number     Description
Chassis                                VM6665662857      VMX
Midplane
Routing Engine 0                                         RE-VMX
CB 0                                                     VMX SCB
CB 1                                                     VMX SCB
FPC 0                                                    Virtual FPC
  CPU            Rev. 1.0 RIOT         123XYZ987

root> show chassis fpc
                     Temp  CPU Utilization (%)   CPU Utilization (%)  Memory    Utilization (%)
Slot State            (C)  Total  Interrupt      1min   5min   15min  DRAM (MB) Heap     Buffer
  0  Online           Testing 100         0       41      9      3    512        28          0
  1  Empty
  2  Empty
  3  Empty
  4  Empty
  5  Empty
  6  Empty
  7  Empty
  8  Empty
  9  Empty
 10  Empty
 11  Empty

root>

root> show interfaces terse
Interface               Admin Link Proto    Local                 Remote
ge-0/0/0                up    up
lc-0/0/0                up    up
lc-0/0/0.32769          up    up   vpls
pfe-0/0/0               up    up
pfe-0/0/0.16383         up    up   inet
                                   inet6
pfh-0/0/0               up    up
pfh-0/0/0.16383         up    up   inet
pfh-0/0/0.16384         up    up   inet
ge-0/0/1                up    up
ge-0/0/2                up    up
ge-0/0/3                up    up
ge-0/0/4                up    up
ge-0/0/5                up    up
ge-0/0/6                up    up
ge-0/0/7                up    up
ge-0/0/8                up    up
ge-0/0/9                up    up
cbp0                    up    up
demux0                  up    up
dsc                     up    up
em1                     up    up
em1.0                   up    up   inet     10.0.0.4/8
                                            128.0.0.1/2
                                            128.0.0.4/2
                                   inet6    fe80::5200:ff:fe09:1/64
                                            fec0::a:0:0:4/64
                                   tnp      0x4
esi                     up    up
fxp0                    up    up
gre                     up    up
ipip                    up    up
irb                     up    up
jsrv                    up    up
jsrv.1                  up    up   inet     128.0.0.127/2
lo0                     up    up
lo0.16384               up    up   inet     127.0.0.1           --> 0/0
lo0.16385               up    up   inet
lsi                     up    up
mtun                    up    up
pimd                    up    up
pime                    up    up
pip0                    up    up
pp0                     up    up
rbeb                    up    up
tap                     up    up
vtep                    up    up

root>



지금까지 [2024][EVE-NG #15] Juniper MX 라우터 설치하기 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #17] Upgrade EVE-NG version  (0) 2024.07.18
[2024][EVE-NG #16] Juniper QFX 스위치 설치하기  (0) 2024.07.12
[2024][EVE-NG #14] Juniper SRX 방화벽 설치하기  (0) 2024.07.09
[2024][EVE-NG #13] Fortigate 방화벽 설치하기  (0) 2024.07.08
[2024][EVE-NG #12] Firewall Management Center6(FMC) 설치하기  (0) 2024.07.06

안녕하세요.



오늘은 [2024][EVE-NG #14] Juniper SRX 방화벽 설치하기입니다.



1. eve-ng 공식 홈페이지 관련 내용입니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-juniper-vsrx-ng-15-x-and-later/



Juniper vSRX 3.0 v18.X and later -

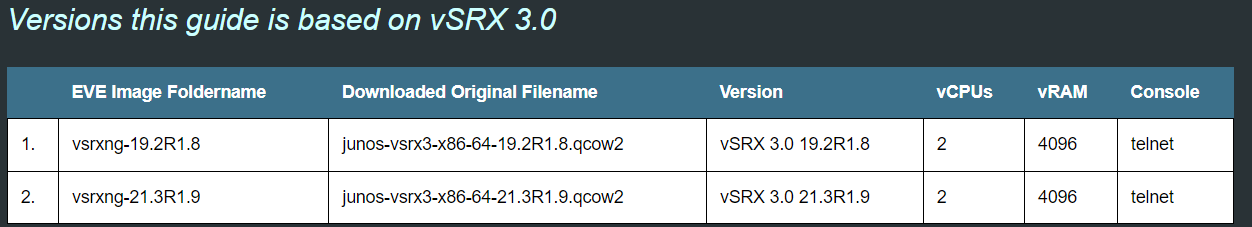

Versions this guide is based on vSRX 3.0 EVE Image Foldername Downloaded Original Filename Version vCPUs vRAM Console 1. vsrxng-19.2R1.8 junos-vsrx3-x86-64-19.2R1.8.qcow2 vSRX 3.0 19.2R1.8 2 4096 telnet 2. vsrxng-21.3R1.9 junos-vsrx3-x86-64-21.3R1.9.qcow2

www.eve-ng.net





2. Juniper SRX 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



3. juniper srx 폴더 이름은 vsrxng- 으로 시작해야 하고 파일 이름은 virtioa이고 확장자는 qcow2입니다.



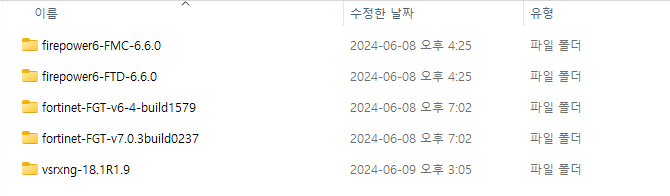

4. 아래 사진처럼 juniper srx 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

저는 vsrxng-18.1R1.9를 준비했습니다.



5. EVE-NG를 구동합니다



6. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



7. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



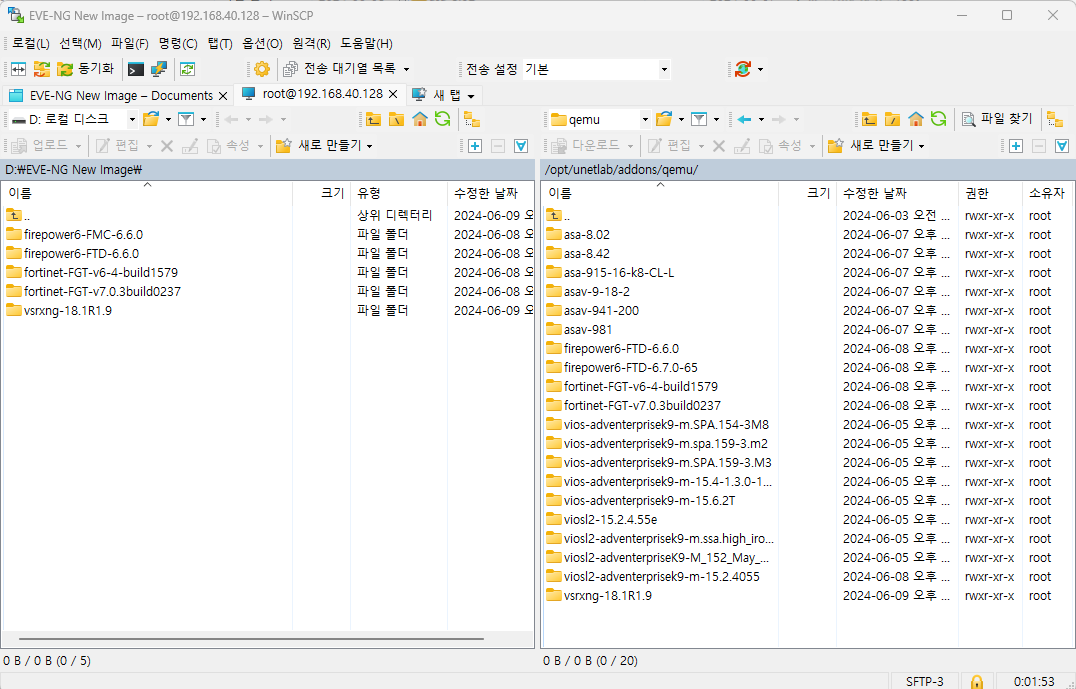

8. Juniper SRX 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.





9. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.



10. 폴더를 확인합니다

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al | grep srx
drwxr-xr-x  2 root root 4096 Jun  9 07:09 vsrxng-18.1R1.9



11. 파일을 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd vsrxng-18.1R1.9/
root@eve-ng:/opt/unetlab/addons/qemu/vsrxng-18.1R1.9# ls
virtioa.qcow2



12. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



13. EVE-NG를 접속합니다.

http://192.168.40.128



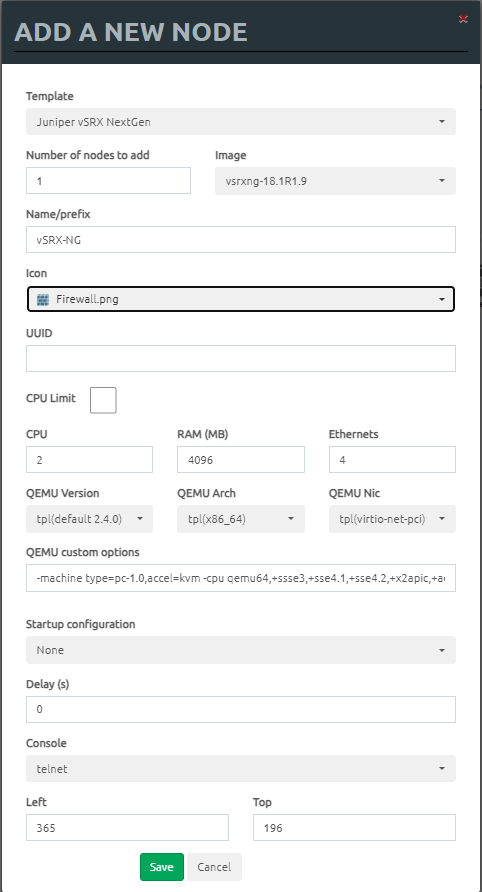

14. 아래의 정보를 입력합니다

Template: Juniper vSRX NextGen

Image: vsrxng-18.1 R1.9

Icon: Firewall

그리고 Save버튼을 클릭합니다.



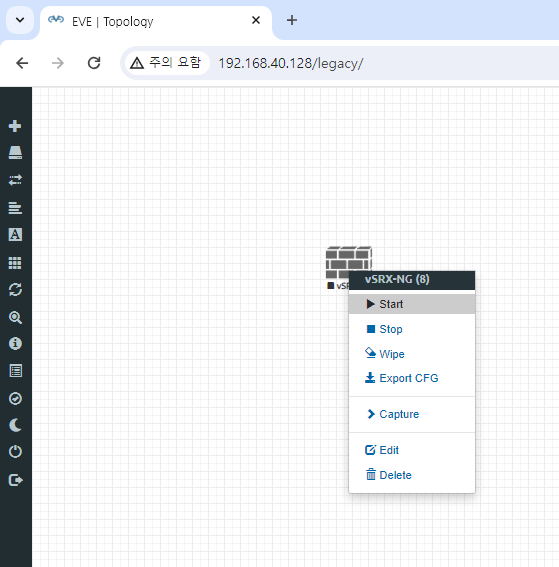

15. Start버튼을 클릭해서 장비를 구동합니다.



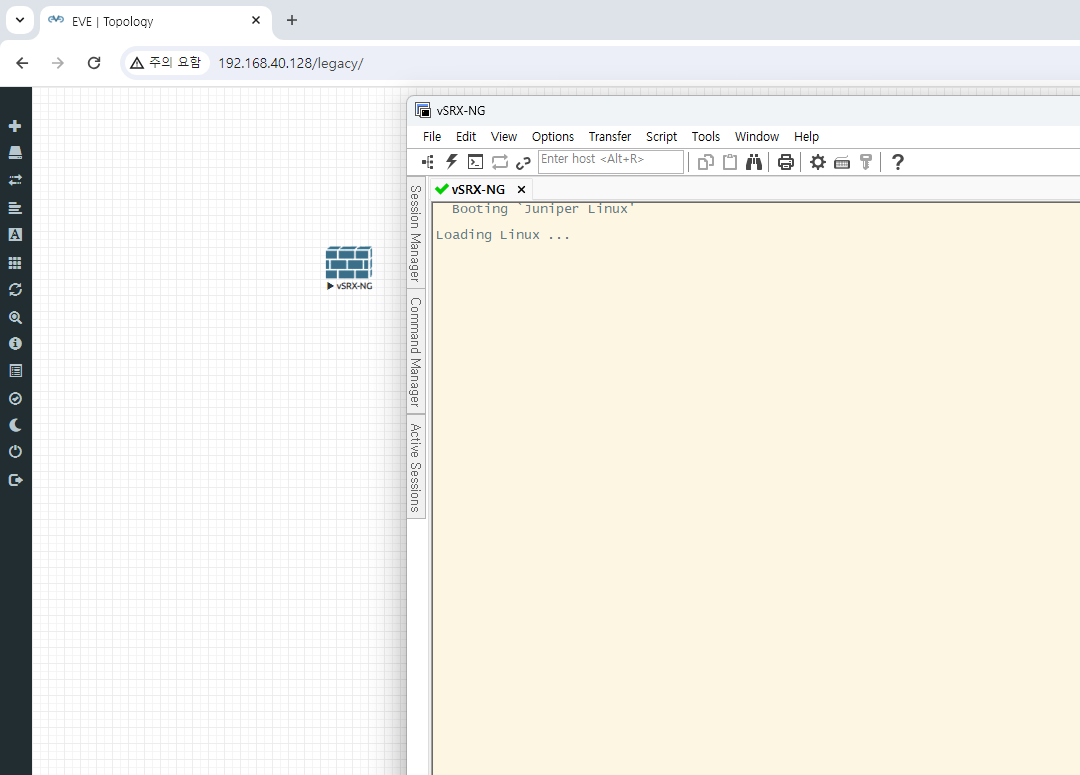

16. 아이콘 색이 파란색으로 변했고 더블 클릭하면 Putty 또는 CRT가 열리면서 아래처럼 장비가 부팅 중인걸 확인 가능합니다.

부팅이 완료될 때까지 기다립니다.



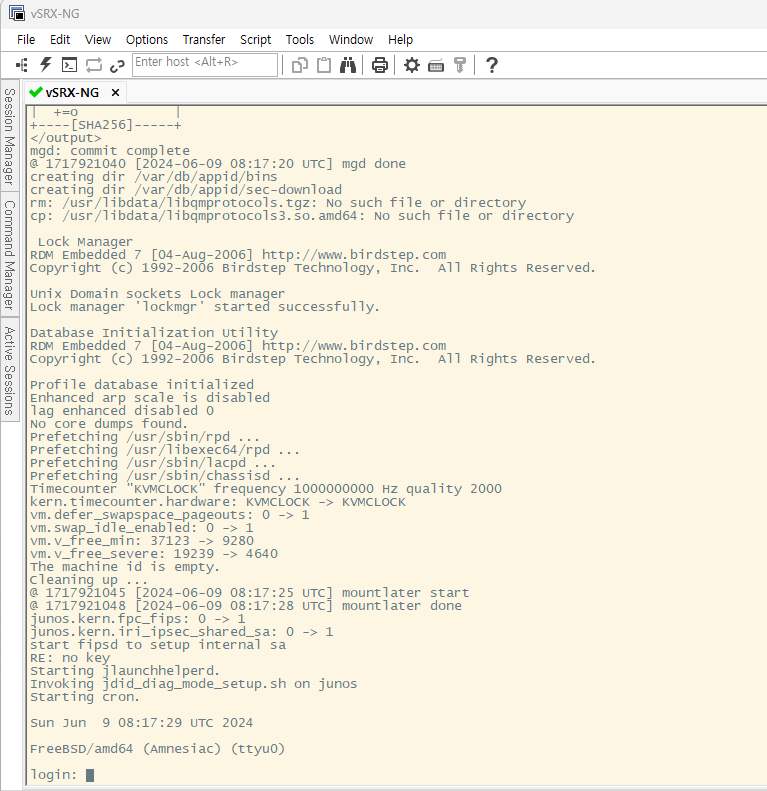

17. 부팅이 완료되었습니다.



18. 기본 로그인 정보는 아래와 같습니다.

ID: root

Password: 없음



login: root


--- JUNOS 20.2R1.10 Kernel 64-bit XEN JNPR-11.0-20200608.0016468_buil
root@:~ #
root@:~ #
root@:~ #
root@:~ #
root@:~ # cli
root>



정상 동작하는 걸 확인할 수 있습니다.



지금까지 [2024][EVE-NG #14] Juniper SRX 방화벽 설치하기 글을 읽어 주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #16] Juniper QFX 스위치 설치하기  (0) 2024.07.12
[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11
[2024][EVE-NG #13] Fortigate 방화벽 설치하기  (0) 2024.07.08
[2024][EVE-NG #12] Firewall Management Center6(FMC) 설치하기  (0) 2024.07.06
[2024][EVE-NG #11] Firepower(FTD) 방화벽 설치하기  (0) 2024.07.05

안녕하세요.



오늘은 [2024][EVE-NG #13] Fortigate 방화벽 설치하기입니다.



https://www.eve-ng.net/index.php/documentation/howtos/howto-add-fortinet-images/



Fortinet images -

Versions this guide is based on: EVE Image Foldername Downloaded Original Filename Version vCPUs vRAM Console HDD format Interfaces 1. fortinet-FGT-v6-build1010 FGT_VM64_KVM-v6-build1010-FORTINET.out.kvm.zip 6.0.buildX 1 1024 telnet, http virtioa x4 virtio

www.eve-ng.net



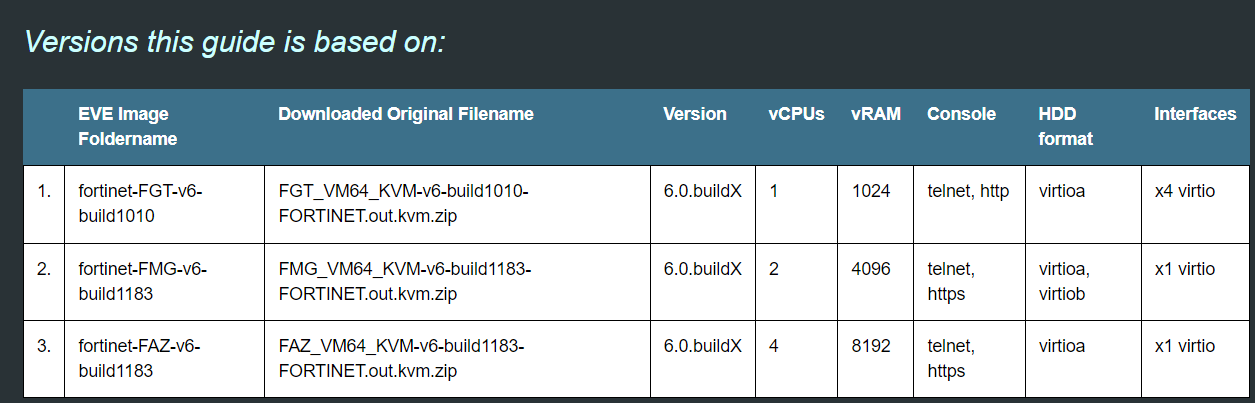

1. 아래 표에 fortinet-FGT-v6 확인합니다.



2. fortinet 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



fortinet 폴더 이름은 fortinet- 으로 시작해야 하고 파일 이름은 virtioa이고 확장자는 qcow2입니다.



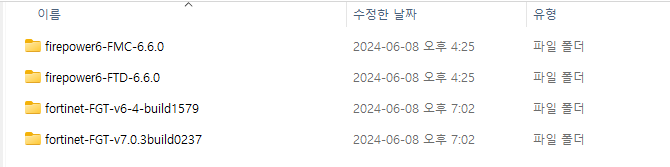

2. 아래 사진처럼 fortinet 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

저는 FGT-v6.4 랑 FGT-v7.0 준비하였습니다.



3. EVE-NG를 구동합니다



4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net


5. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



6. fortinet 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.







7. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





8. 폴더를 확인합니다

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -ls | grep fortinet
4 drwxr-xr-x 2 root root 4096 Jun  8 11:06 fortinet-FGT-v6-4-build1579
4 drwxr-xr-x 2 root root 4096 Jun  8 11:06 fortinet-FGT-v7.0.3build0237
root@eve-ng:/opt/unetlab/addons/qemu#



9. 파일 이름을 확인합니다

root@eve-ng:/opt/unetlab/addons/qemu# cd fortinet-FGT-v6-4-build1579/
root@eve-ng:/opt/unetlab/addons/qemu/fortinet-FGT-v6-4-build1579# ls
virtioa.qcow2



10. 퍼미션을 수정합니다

폴더 위치는 상관없습니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



11. EVE-NG를 접속합니다.

http://192.168.40.128



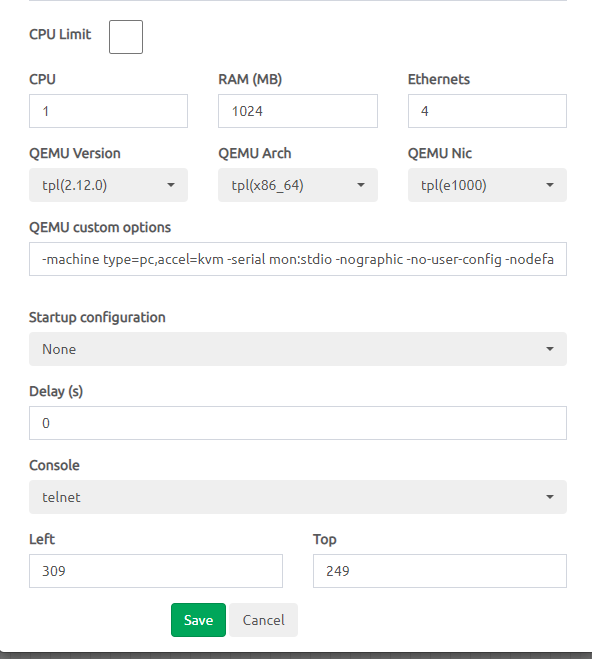

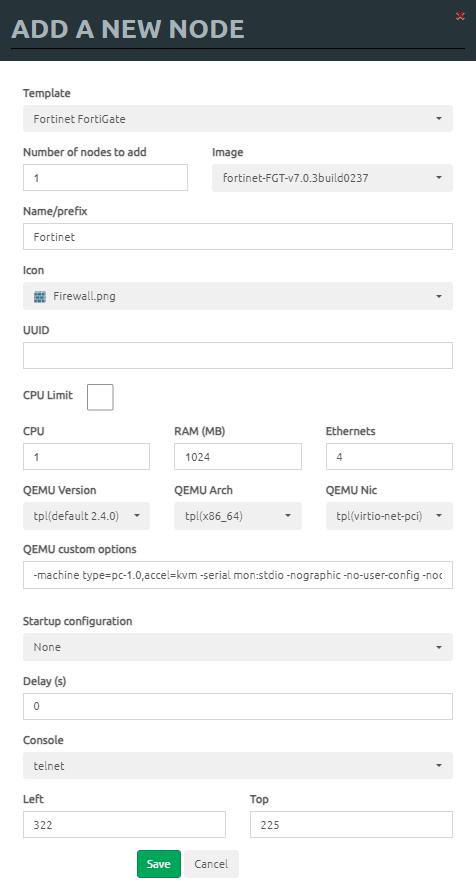

12. 로그인 후 node를 추가합니다.

template: fortinet fortigate

image: fortinet-FGT-v7

icon:  Firewall

그리고 Save버튼을 클릭합니다.



13. 이번에는 Network를 추가합니다.



14. Type: Management(Cloud0)

Icon: Cloud

Save버튼을 클릭합니다



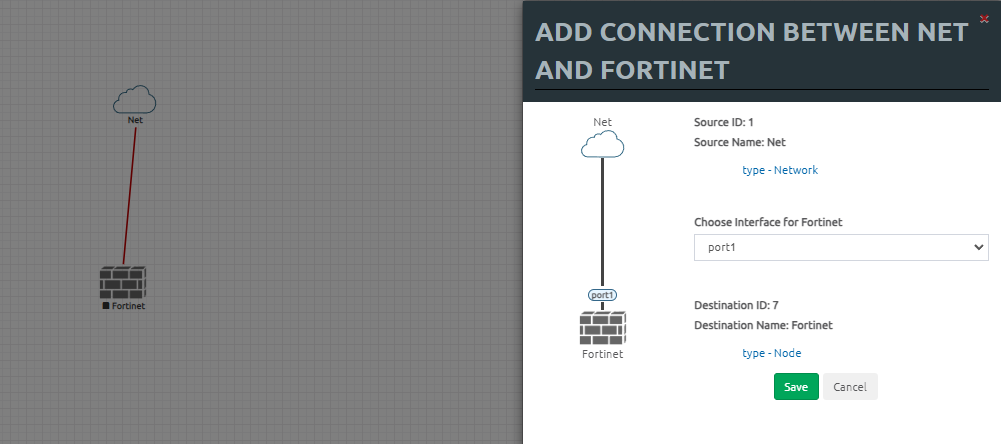

15. 케이블 Fortinet port1에 연결하고 Save버튼을 클릭합니다.



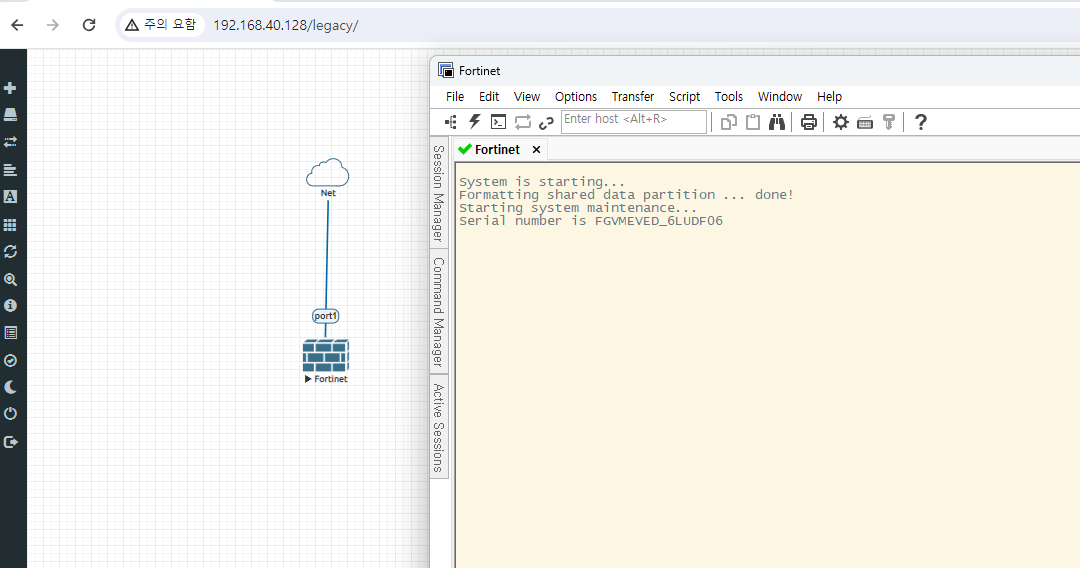

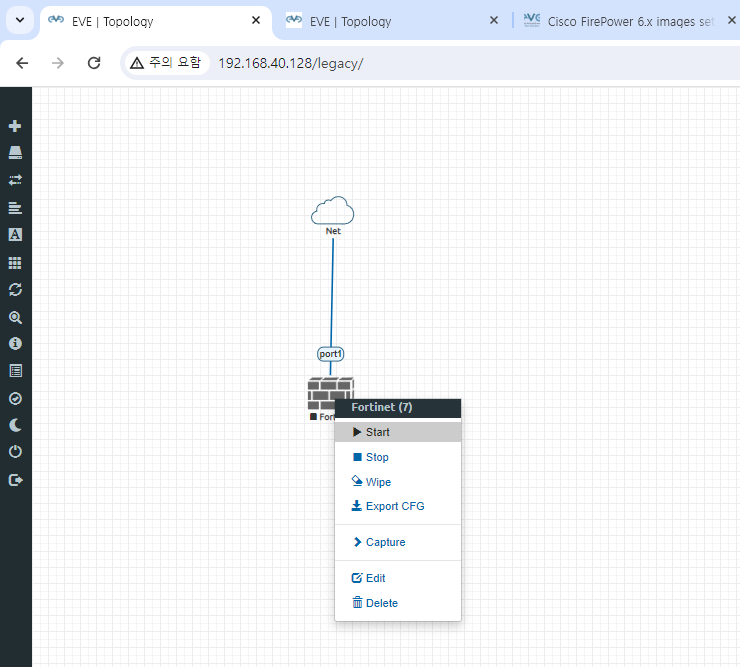

16. Start버튼을 클릭해서 장비를 부팅합니다.



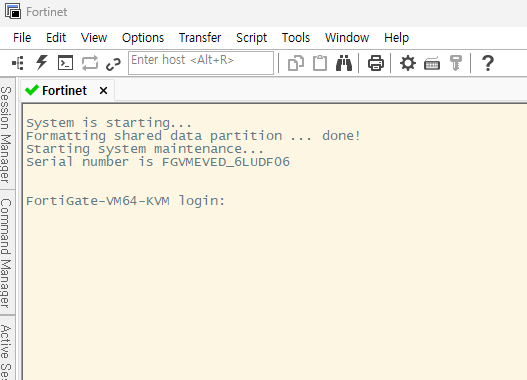

17. 장비가 파란색으로 변화고 장비가 부팅이 진행됩니다.

부팅이 완료될 때까지 기다립니다.



18. 로그인을 합니다.

ID: admin

Password: 없음



19. 로그인 후 새로운 패스워드를 입력합니다

FortiGate-VM64-KVM login: admin
Password:
You are forced to change your password. Please input a new password.
New Password:
Confirm Password:
Welcome!

FortiGate-VM64-KVM #



20. 인터페이스 기본 설정을 합니다.

FortiGate-VM64-KVM # show system interface port1
config system interface
    edit "port1"
        set vdom "root"
        set mode dhcp
        set allowaccess ping https ssh fgfm
        set type physical
        set snmp-index 1
    next
end



기본적으로 dhcp로 동작합니다.

실제 어떤 IP를 받아 왔는지 확인합니다.

FortiGate-VM64-KVM # config system interface

FortiGate-VM64-KVM (interface) # edit ?
name    Name.
fortilink   static   0.0.0.0 0.0.0.0  10.255.1.1 255.255.255.0  up   disable   aggregate  enable
l2t.root   static   0.0.0.0 0.0.0.0  0.0.0.0 0.0.0.0  up   disable   tunnel  enable
naf.root   static   0.0.0.0 0.0.0.0  0.0.0.0 0.0.0.0  up   disable   tunnel  disable
port1   dhcp   0.0.0.0 0.0.0.0  192.168.40.134 255.255.255.0  up   disable   physical  enable
port2   static   0.0.0.0 0.0.0.0  0.0.0.0 0.0.0.0  up   disable   physical  enable
port3   static   0.0.0.0 0.0.0.0  0.0.0.0 0.0.0.0  up   disable   physical  enable
port4   static   0.0.0.0 0.0.0.0  0.0.0.0 0.0.0.0  up   disable   physical  enable
ssl.root   static   0.0.0.0 0.0.0.0  0.0.0.0 0.0.0.0  up   disable   tunnel  enable

port1에 192.168.40.134 IP를 확인할 수 있습니다



저는 https 말고 http로 접속하고 싶어서 아래와 같이 set allowacces http를 추가합니다.

FortiGate-VM64-KVM # config system interface

FortiGate-VM64-KVM (interface) # edit port1

FortiGate-VM64-KVM (port1) # show
config system interface
    edit "port1"
        set vdom "root"
        set mode dhcp
        set allowaccess ping https ssh fgfm
        set type physical
        set snmp-index 1
    next
end

FortiGate-VM64-KVM (port1) # set allowaccess http

FortiGate-VM64-KVM (port1) # end



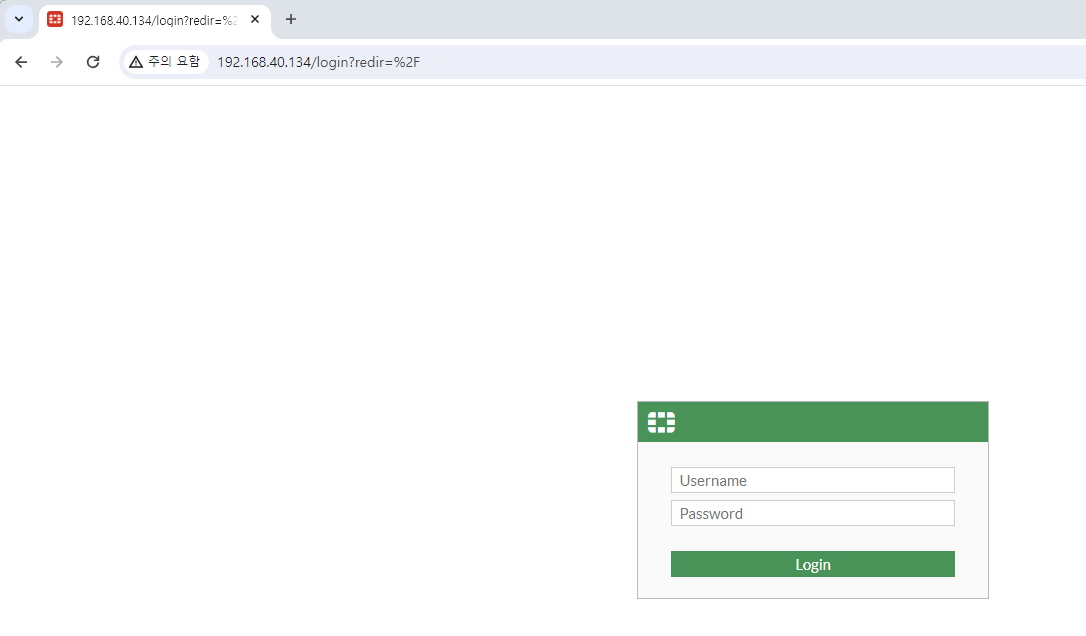

21. http://192.168.40.134 접속합니다.

로그인합니다.



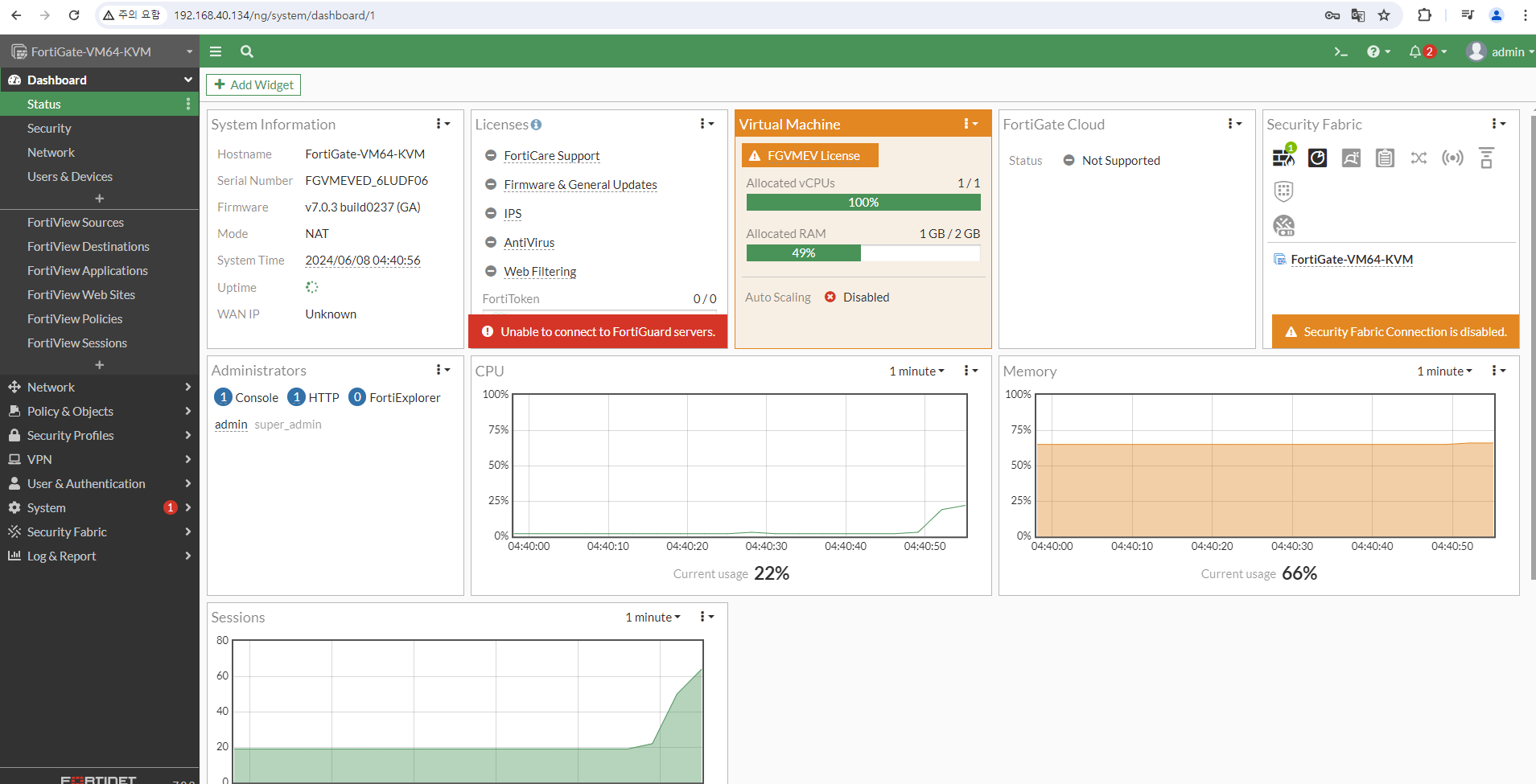

22. 정상적으로 로그인되고 Fortiget 방화벽이 동작합니다.



지금까지 [2024][EVE-NG #13] Fortigate 방화벽 설치하기 글을 읽어주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #15] Juniper MX 라우터 설치하기  (0) 2024.07.11
[2024][EVE-NG #14] Juniper SRX 방화벽 설치하기  (0) 2024.07.09
[2024][EVE-NG #12] Firewall Management Center6(FMC) 설치하기  (0) 2024.07.06
[2024][EVE-NG #11] Firepower(FTD) 방화벽 설치하기  (0) 2024.07.05
[2024][EVE-NG #10] ASA 방화벽 설치하기  (0) 2024.07.04

안녕하세요.



오늘은 [2024][EVE-NG #11] Firewall Management Center(FMC) 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-firepower-6-x-images-set/



Cisco FirePower 6.x images set -

Old Versions, terminating soon, please follow to FirePower 7 https://www.eve-ng.net/index.php/documentation/howtos/firepower-7/ Versions this guide is based on: EVE Image Folderame Downloaded Filename vCPUs vRAM Interfaces NIC Type Console HDD Format firep

www.eve-ng.net




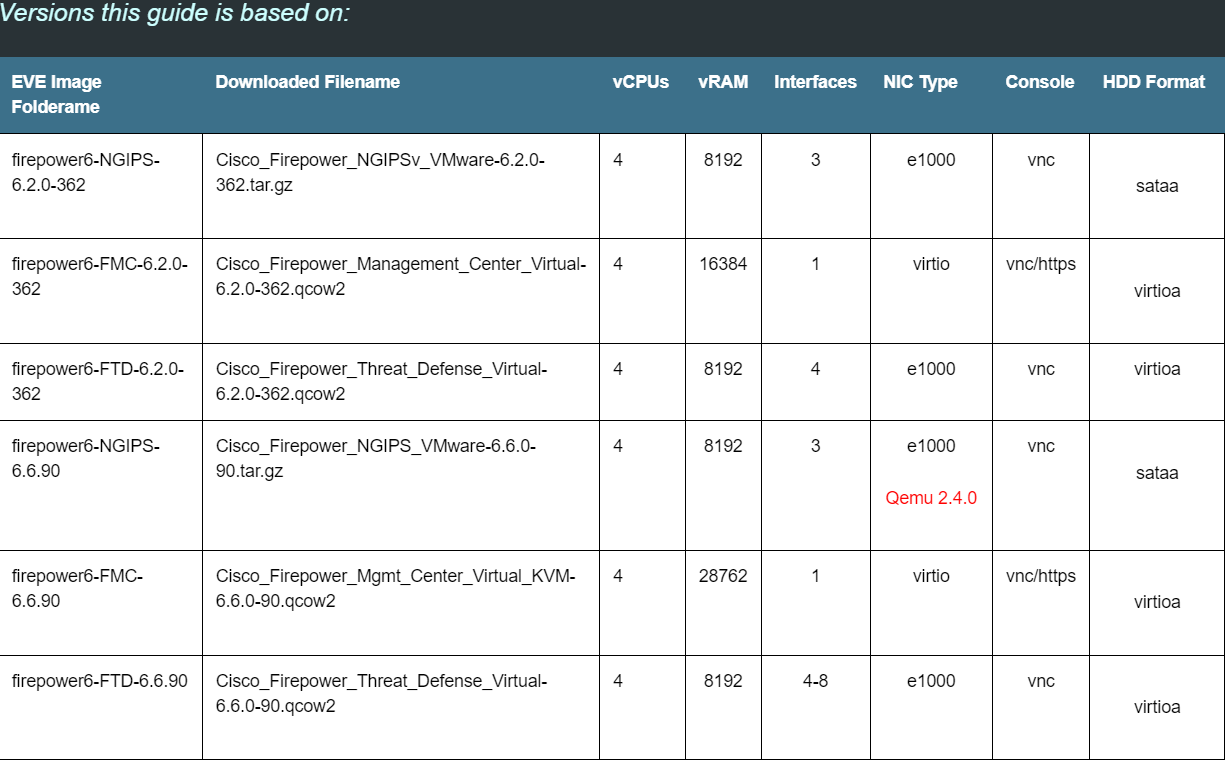

아래 사진처럼 firepower6-FMC을 설치하겠습니다.



2. FMC 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



아래 사진처럼 폴더이름은 firepower6- 으로 시작해야 하고 파일이름은 virtioa이고 확장자는 qcow2입니다.



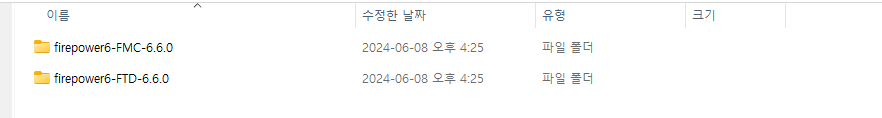

2. 아래 사진처럼 firepower6 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

저는 firepower6-FTD-6.6.0를 준비하였습니다.



3. EVE-NG를 구동합니다




4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



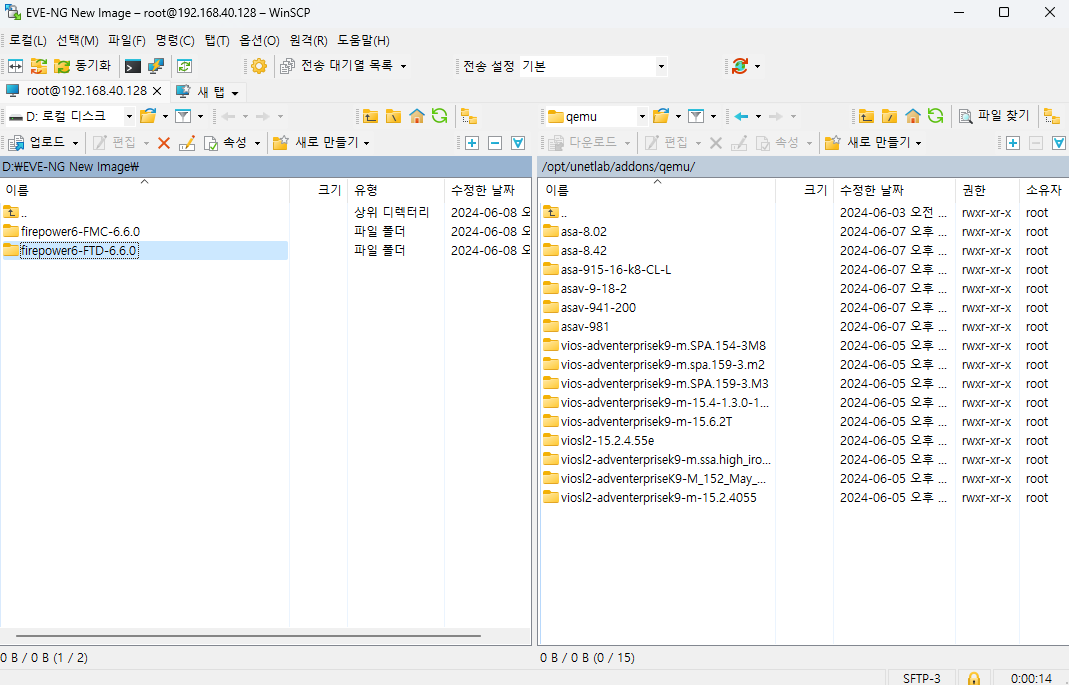

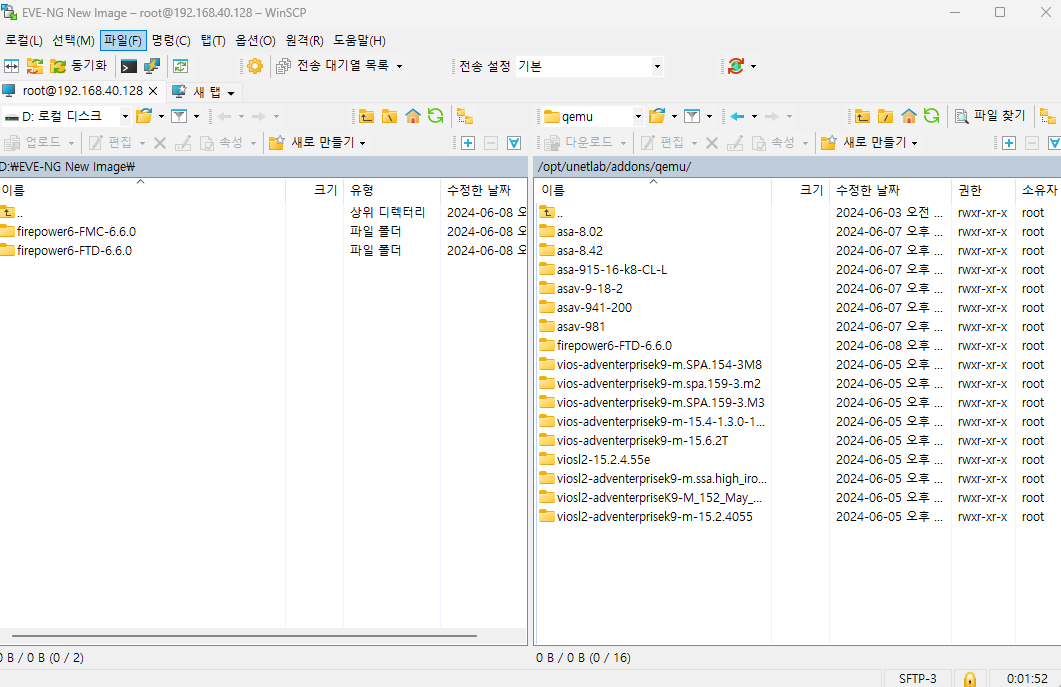

5. Winscp를 실행해서 FMC이미지를 /opt/unetlab/addons/qemu폴더로 복사합니다.



7. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





8. firepower FMC 폴더를 확인합니다.

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al | grep firepower
drwxr-xr-x  2 root root 4096 Jun  8 10:12 firepower6-FMC-6.6.0
drwxr-xr-x  2 root root 4096 Jun  8 09:13 firepower6-FTD-6.6.0



9. 폴더에 접속해서 파일 이름을 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd firepower6-FMC-6.6.0/
root@eve-ng:/opt/unetlab/addons/qemu/firepower6-FMC-6.6.0# ls
virtioa.qcow2



10. 퍼미션을 수정합니다.

폴더 위치는 상관없습니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



11. EVE-NG를 접속합니다.



12. 아래 정보를 입력합니다

Template: Cisco Firepower 6

Image: firepower6-FMC-6.6.0

Icon: 서버를 선택합니다

그리고 Save버튼을 클릭합니다.



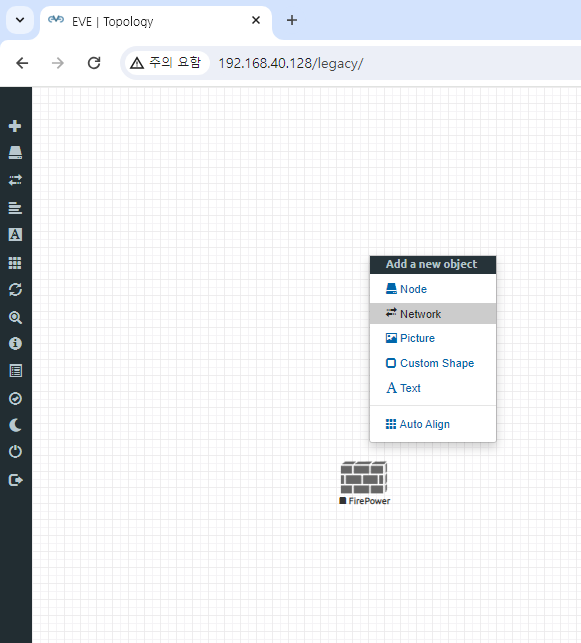

13. 그리고 Network를 추가합니다.



14. 아래 정보를 입려 하고 Save버튼을 클릭합니다.

Type: Management(Cloud0)

Icon: Cloud



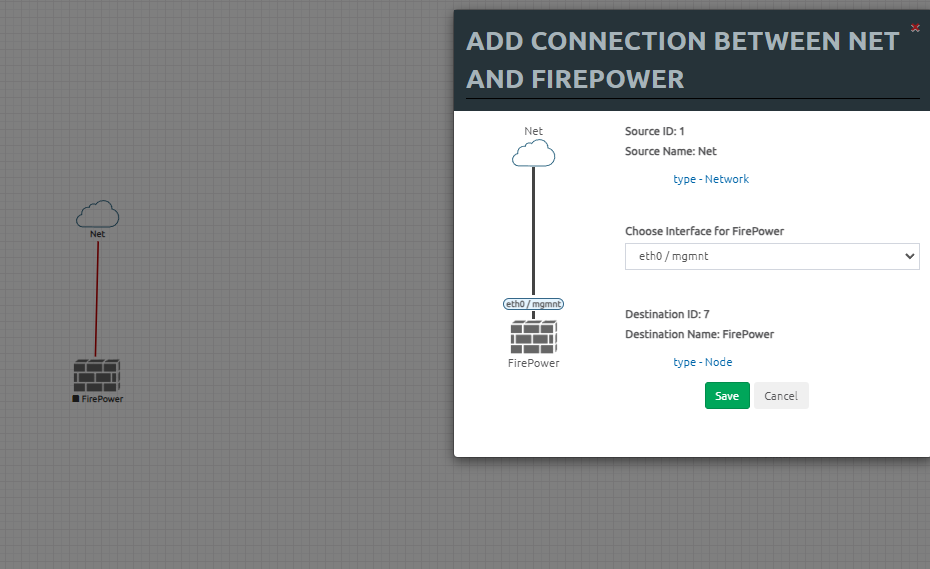

15. 케이블을 연결하고 FMC -eth0-MGMT에 연결합니다

그리고 Save버튼을 클릭합니다.



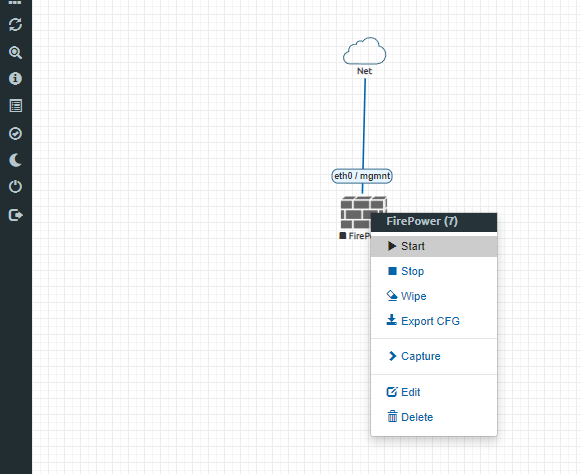

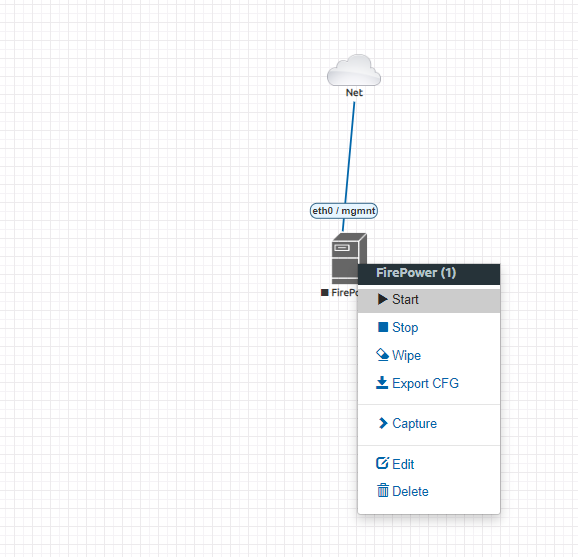

16. Start버튼을 클릭합니다. 그러면 장비가 부팅을 시작합니다.



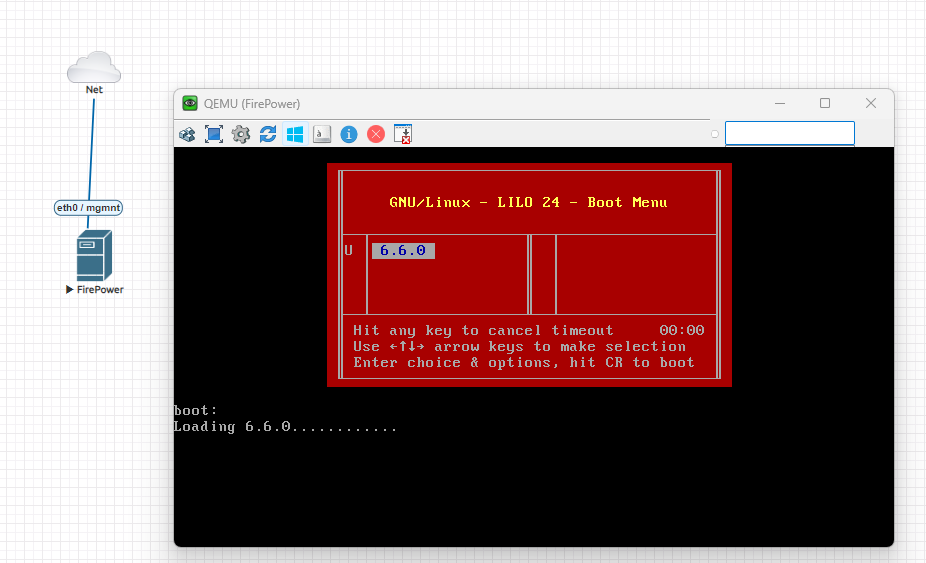

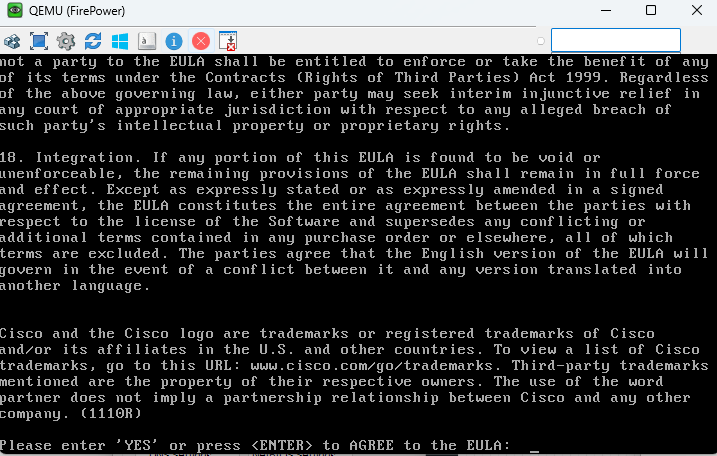

17. 장비 색이 파란색으로 변화하고 아이콘을 더블크릭 하면 아래와 같이 장비가 부팅이 진행과정을 확인 가능 합니다.

부팅이 완료될 때까지 기다립니다.



18. 장비 색이 파란색으로 변화하고 아이콘을 더블크릭 하면 아래와 같이 장비가 부팅이 진행과정을 확인 가능 합니다.

부팅이 완료될 때까지 기다립니다.



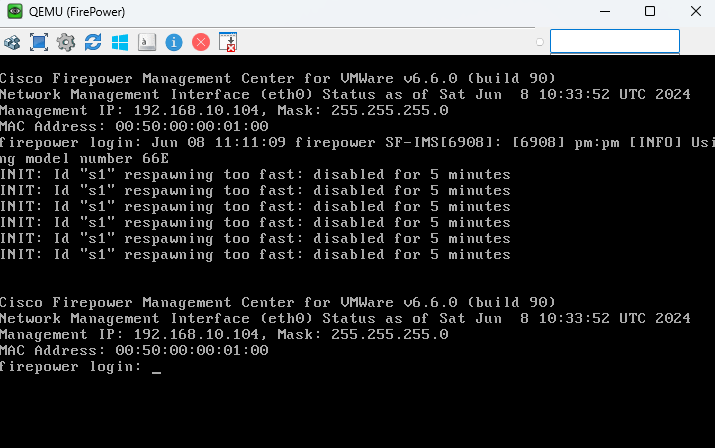

19. 로그인을 합니다

디폴트 로그인 정보는 아래와 같습니다.

ID: admin

Password: Admin123



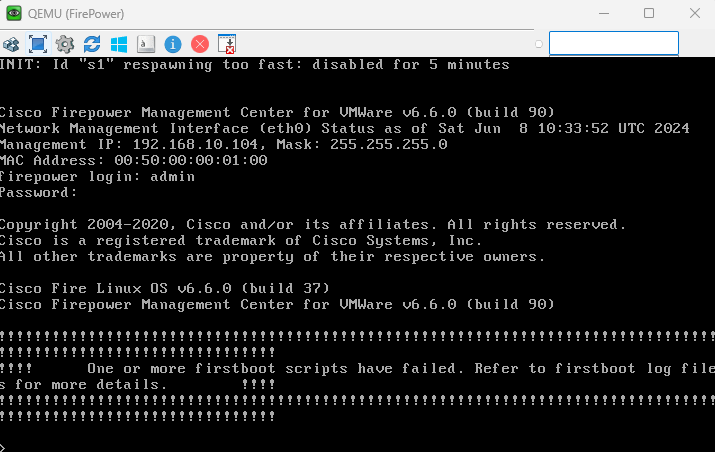

디폴트로 MGMT Interface는 DHCP모드로 동작하기 때문에 아래 사진처럼 192.168.10.104 IP를 받아 왔습니다.



20. FMC 접속합니다

https://192.168.10.104



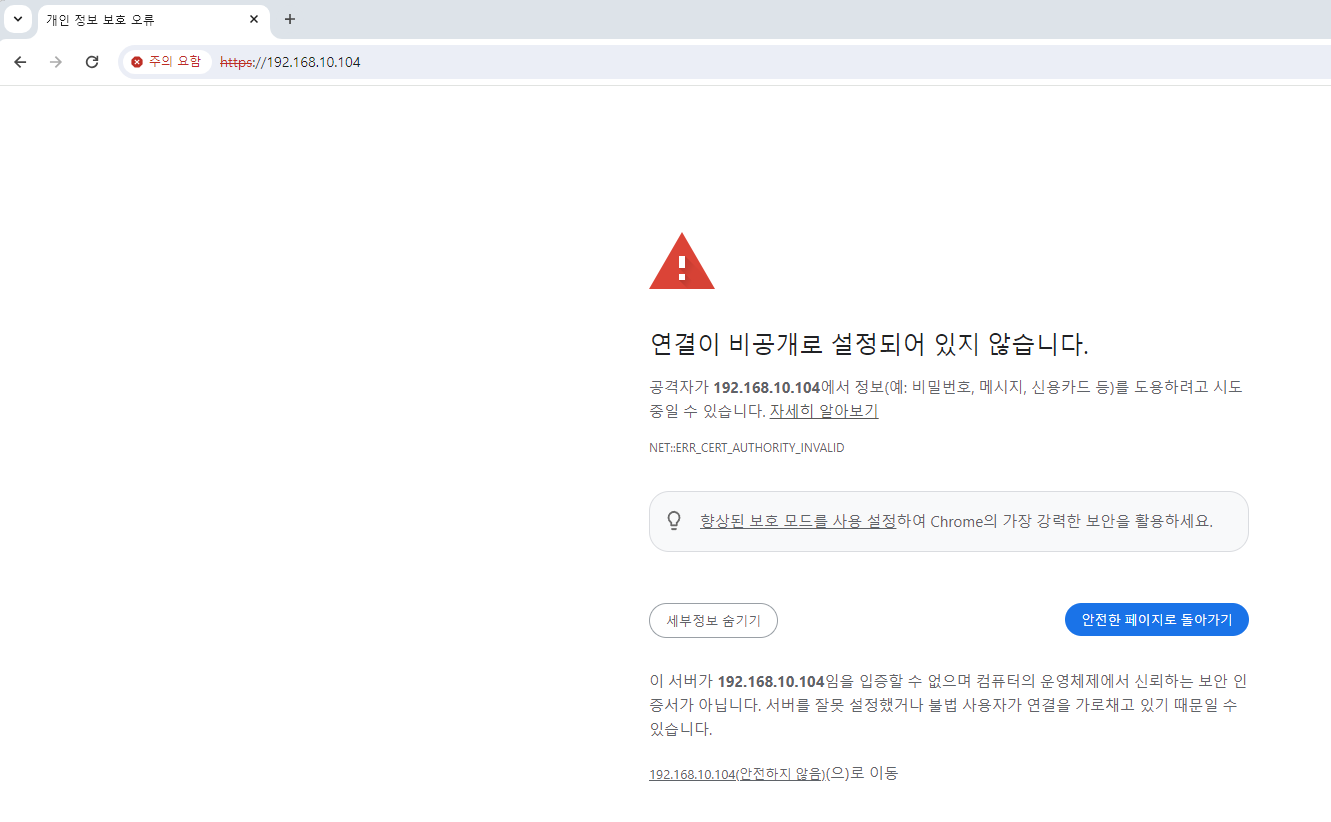

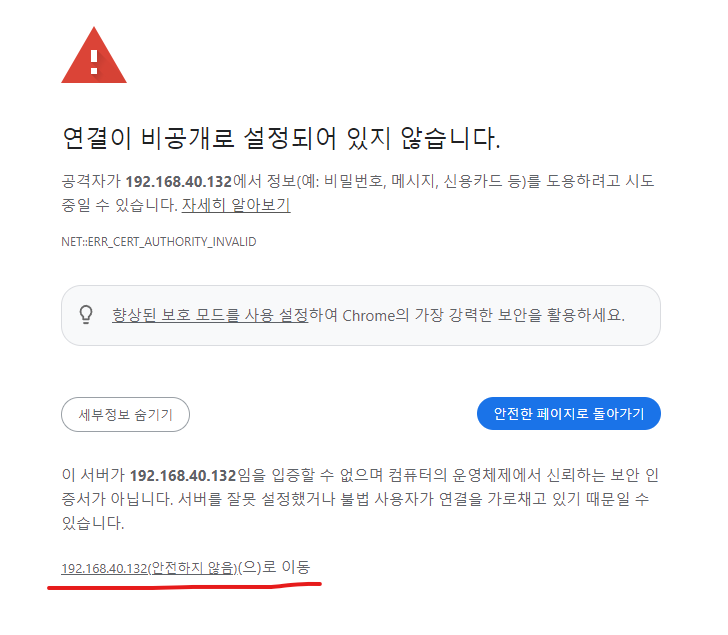

맨 아래 안전하지 않음 이동 버튼을 클릭합니다.

21. 로그인을 합니다.



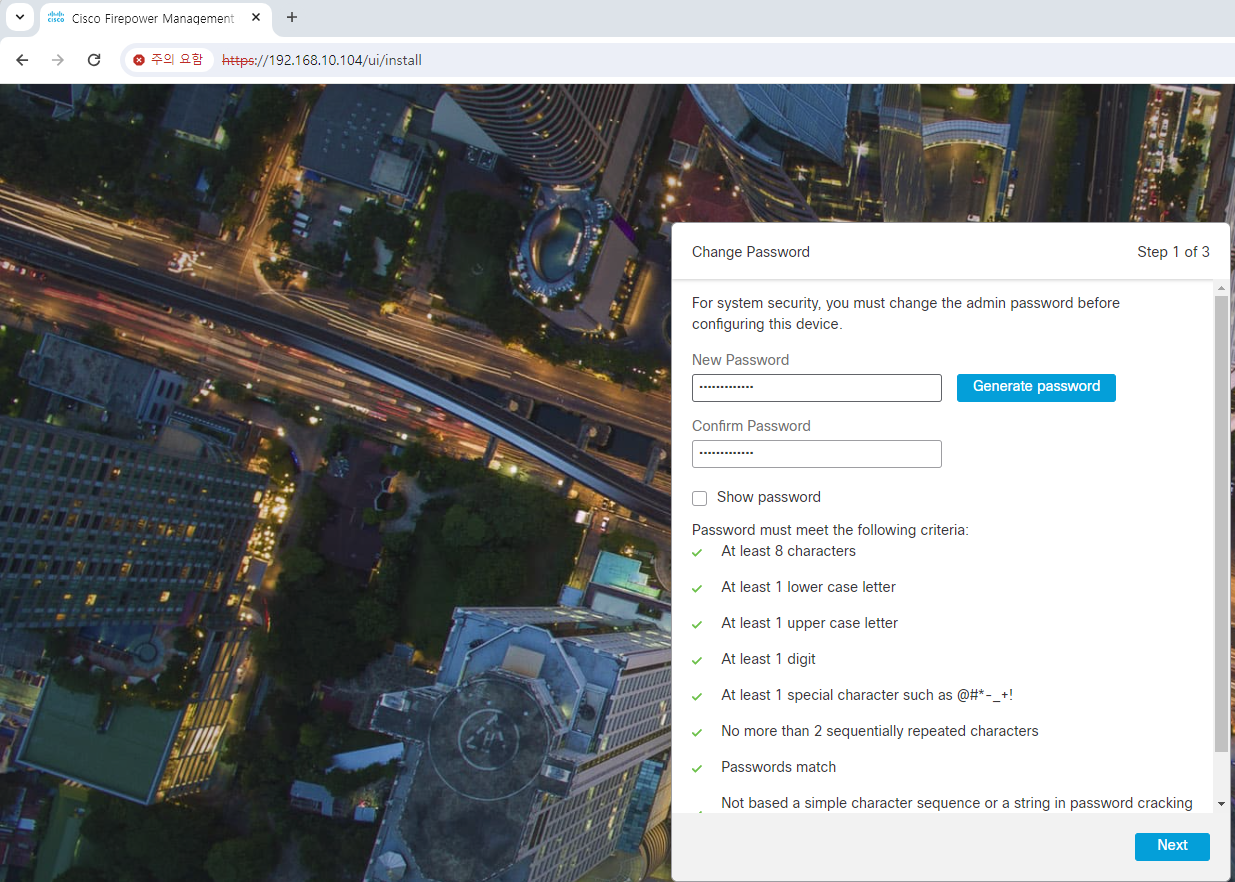

22. 새로운 패스워드를 입력합니다.



23. Accept 버튼을 클릭합니다.



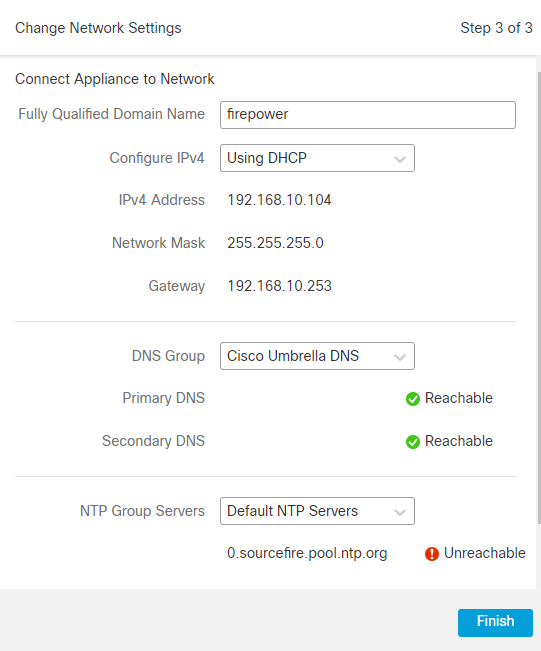

24. Finish 버튼을 클릭합니다.



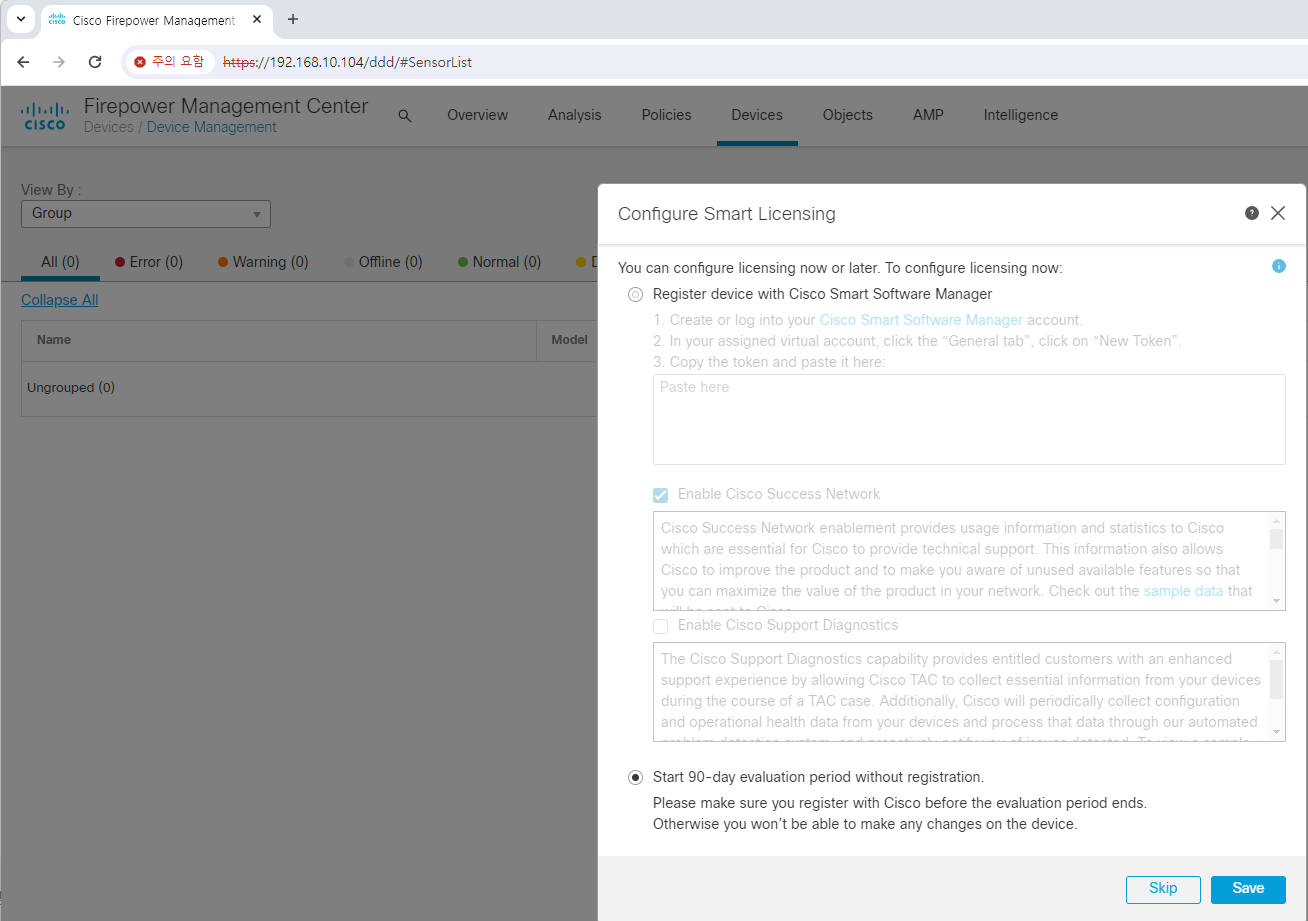

25. 90 Evaluation를 선택합니다.

그리고 Save버튼을 클릭합니다.



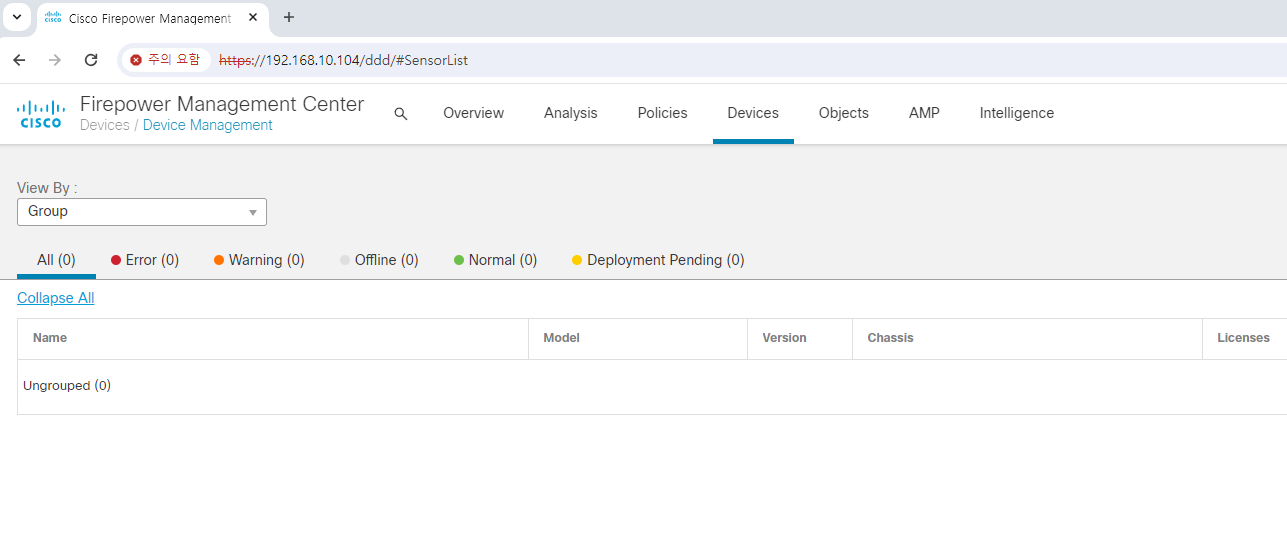

26. 아래처럼 정상적으로 FMC가 동작합니다.



지금까지 [2024][EVE-NG #12] Firewall Management Center6(FMC) 설치하기 글을 읽어 주셔서 감하바니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #14] Juniper SRX 방화벽 설치하기  (0) 2024.07.09
[2024][EVE-NG #13] Fortigate 방화벽 설치하기  (0) 2024.07.08
[2024][EVE-NG #11] Firepower(FTD) 방화벽 설치하기  (0) 2024.07.05
[2024][EVE-NG #10] ASA 방화벽 설치하기  (0) 2024.07.04
[2024][EVE-NG #9] ASAv 방화벽 설치하기  (0) 2024.07.03

안녕하세요.



오늘은 [2024][EVE-NG #11] Firepower6 (FTD) 방화벽 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-firepower-6-x-images-set/





아래 사진처럼 firepower6을 설치하겠습니다.



2. FTD 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



아래 사진처럼 폴더이름은 firepower6- 으로 시작해야 하고 파일이름은 virtioa이고 확장자는 qcow2입니다.



2. 아래 사진처럼 firepower6 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

저는 firepower6-FTD-6.6.0를 준비하였습니다.



3. EVE-NG를 구동합니다



4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



5. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



6. firepower6-FTD-6.6.0 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.

아래 사진 오른쪽에 firepower6-FTD를 복사하였습니다.

s



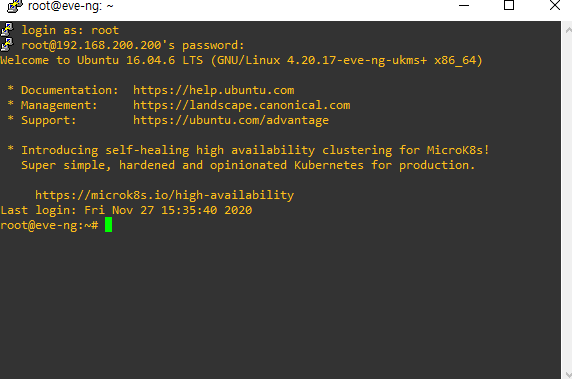

7. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.







8.  장비 이미지 파일 폴더 경로는 아래와 같습니다.

firepower6- 폴더들이 firepower 방화벽 이미지 폴더입니다.

root@eve-ng:/opt/unetlab/addons/qemu# ls -al
total 72
drwxr-xr-x 18 root root 4096 Jun  8 08:27 .
drwxr-xr-x  5 root root 4096 Jun  2 21:32 ..
drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-8.02
drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-8.42
drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-915-16-k8-CL-L
drwxr-xr-x  2 root root 4096 Jun  7 11:07 asav-9-18-2
drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-941-200
drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-981
drwxr-xr-x  2 root root 4096 Jun  8 08:28 firepower6-FTD-6.6.0
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-15.2.4.55e
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m-15.2.4055
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerpriseK9-M_152_May_2018
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m.ssa.high_iron_20190423
root@eve-ng:/opt/unetlab/addons/qemu#



8. 폴더에 접속해서 파일 이미지를 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd firepower6-FTD-6.6.0/
root@eve-ng:/opt/unetlab/addons/qemu/firepower6-FTD-6.6.0# ls
virtioa.qcow2



9. 퍼미션을 수정합니다.

폴더 위치는 상관이 없습니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



10. EVE-NG를 접속합니다.

http://192.168.40.128



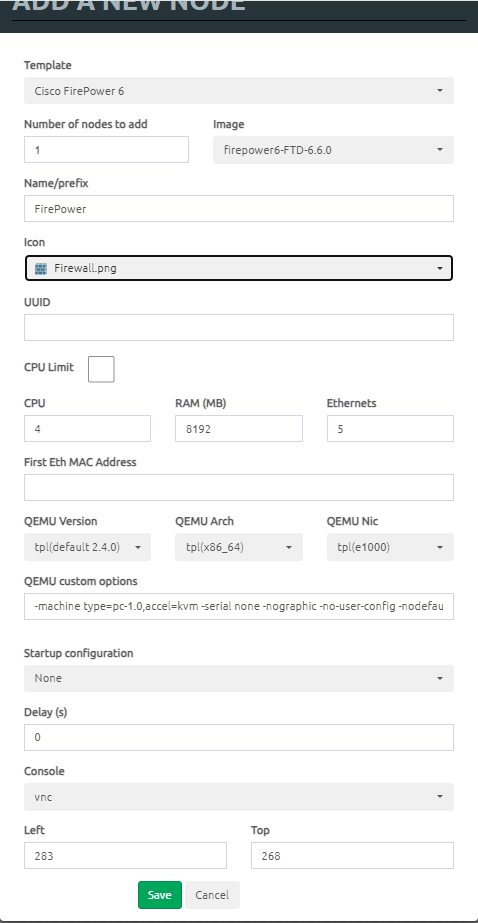

11. Template Cisco FirePoer6 선택하고 Image 버전을 선택합니다.

Icon은 firewall를 선택하고 Save버튼을 클릭합니다.



12. firepower 아이콘이 생성되었고 이번에는 오른쪽 마우스를 클릭해서 Network를 선택합니다.

13. 아래 사진처럼

Type: Management(Cloud0) 선택하고 Save버튼을 선택합니다.



14. 그리고 선을 Firepower eth0/mgmt 포트 연결 합니다.

Save버튼을 선택합니다.



13. firepower 아이콘에서 오른쪽 마우스를 클릭 후 Start 버튼을 선택합니다.



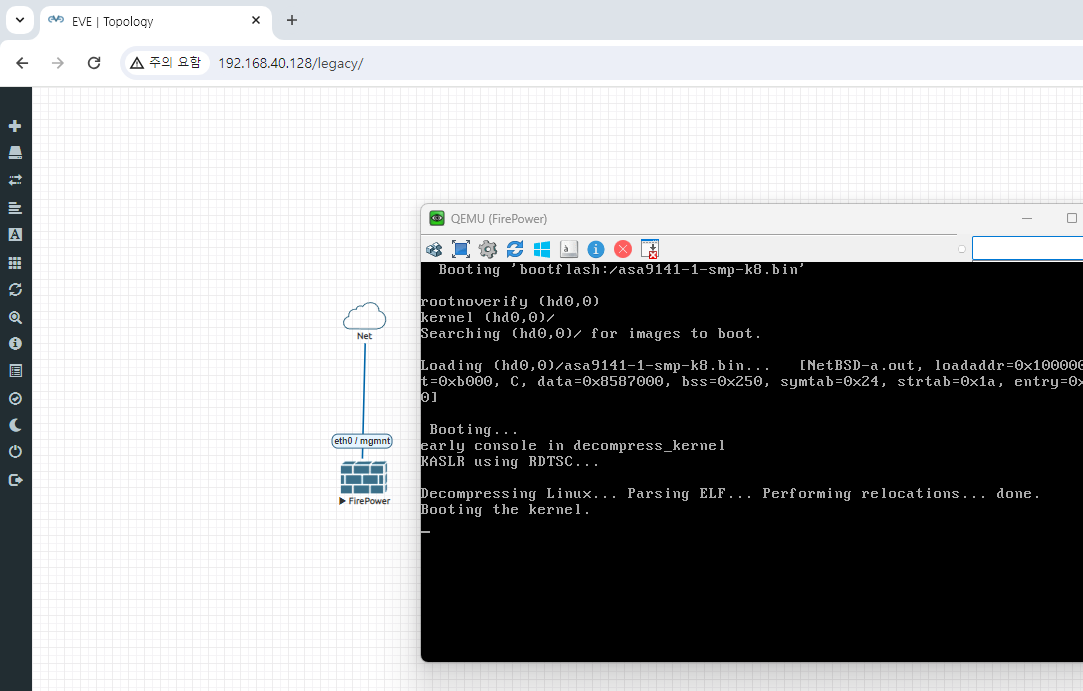

13. 아이콘 색이 파란색으로 변화고 아이콘을 더블클릭 하면 VNC가 실행이 되고 장비가 실행 중인걸 확인할 수 있습니다.

부팅이 완료될 때까지 기다립니다.



14. 부팅이 완료되면 아래처럼 firepower login: 표시를 볼 수 있습니다

기본 로그인 정보는 아래와 같습니다

ID: admin

Password: Admin123



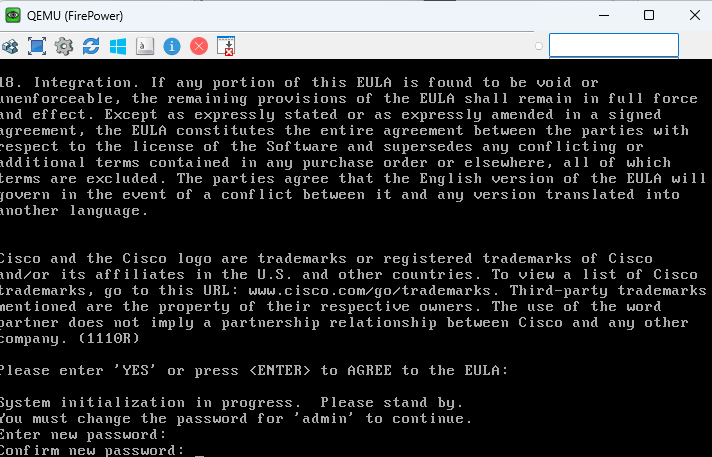

15. Enter를 입력해 줍니다.



16. admin 패스워드를 입력합니다.



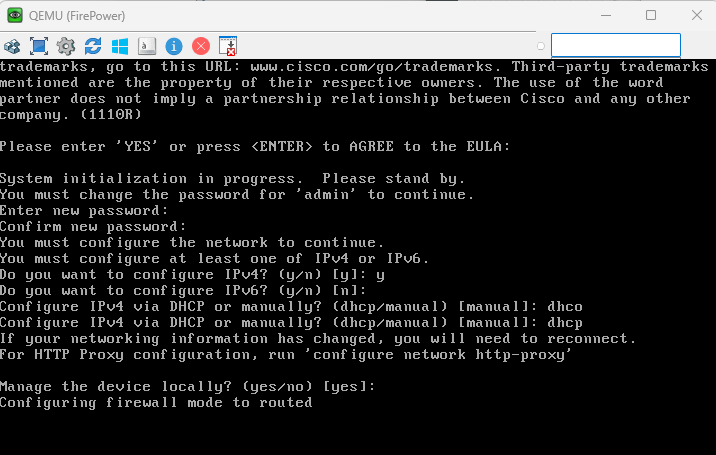

17.

Do you want to configure IPv4? y

Do you wnat to configure IPv6? n

Configure IPv4 via dhcp or manually? dhcp



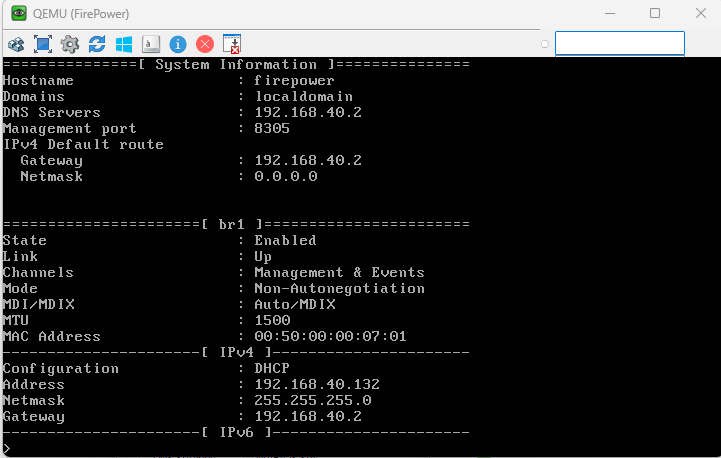

18. show network

입력하면 아래처럼 IP주소를 확인할 수 있습니다.



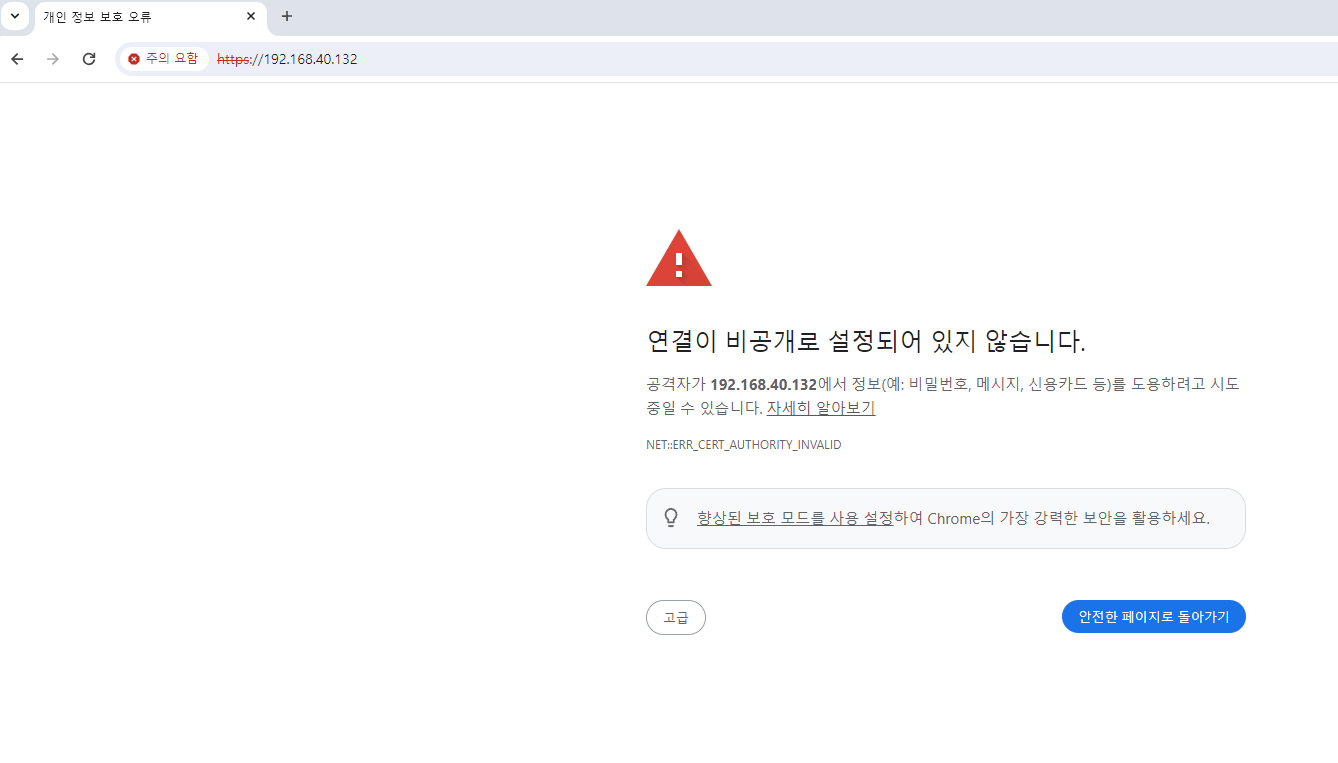

19. https://192.168.40.132

고급 버튼을 클릭합니다.



20. 192.168.40.132(안전하지 않음)로 이동을 클릭합니다.



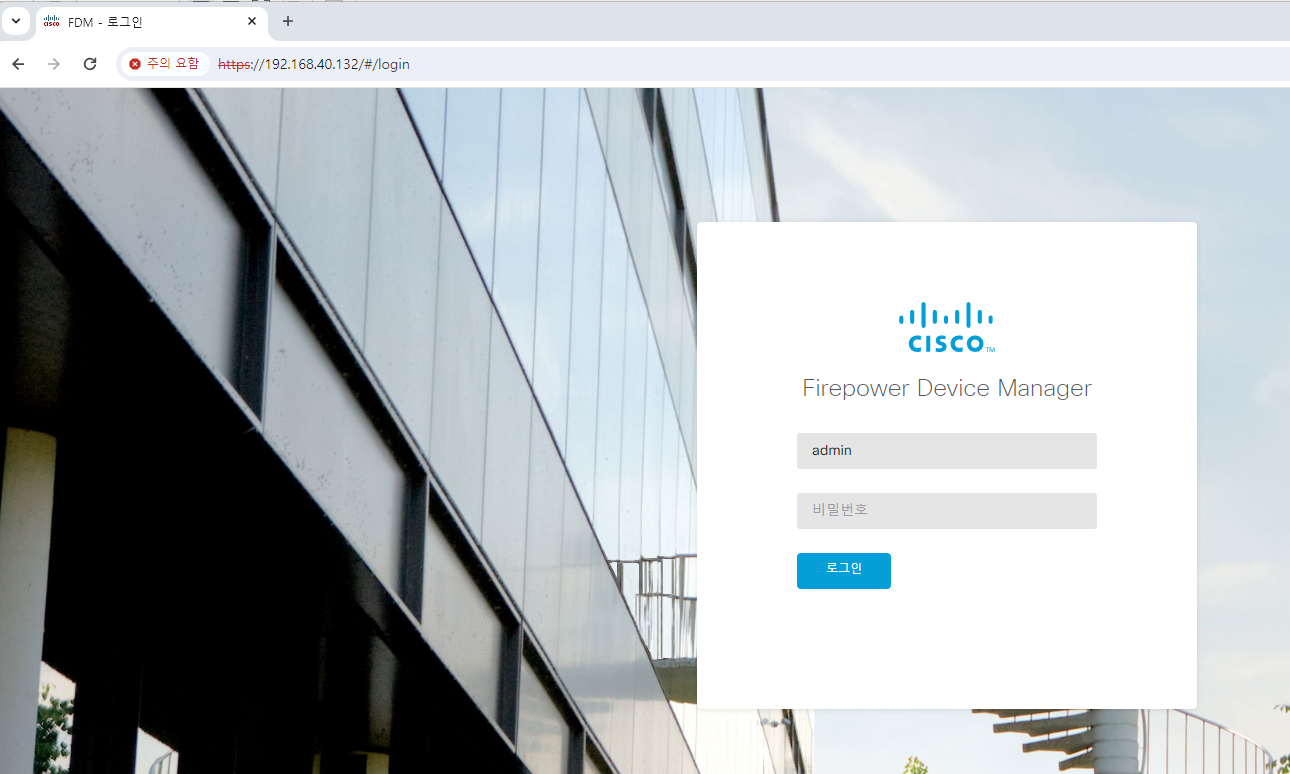

21. 로그인 정보를 입력합니다.



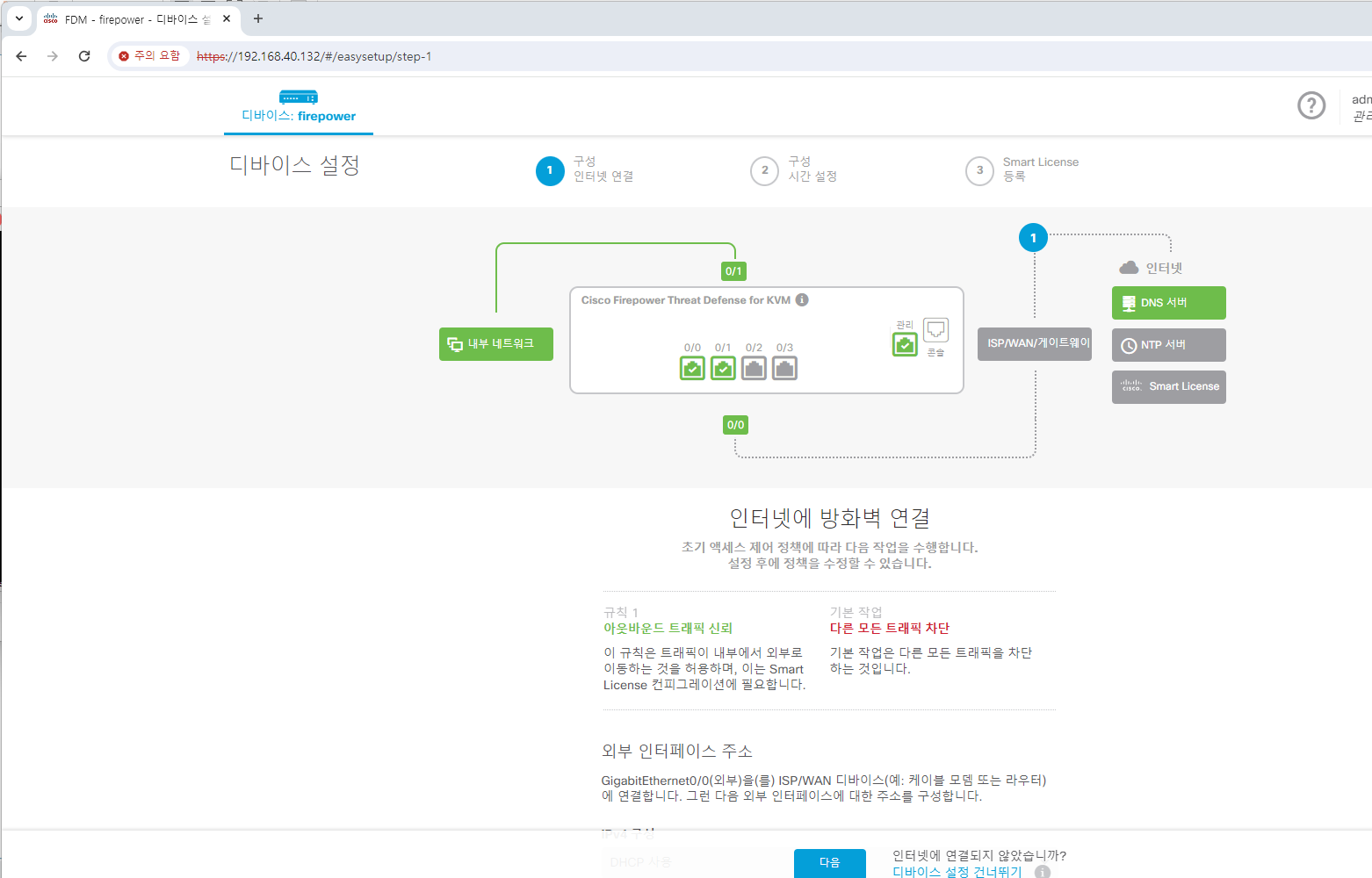

22. 아래처럼 FTD6 정상적으로 동작하는 걸 확인할 수 있습니다.



 [2024][EVE-NG #11] Firepower6 (FTD) 방화벽 설치하기 글 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #13] Fortigate 방화벽 설치하기  (0) 2024.07.08
[2024][EVE-NG #12] Firewall Management Center6(FMC) 설치하기  (0) 2024.07.06
[2024][EVE-NG #10] ASA 방화벽 설치하기  (0) 2024.07.04
[2024][EVE-NG #9] ASAv 방화벽 설치하기  (0) 2024.07.03
[2024][EVE-NG #8] vIOS 스위 설치하기  (2) 2024.07.02

안녕하세요.



오늘은 [2024][EVE-NG #10] ASA 방화벽 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-asav/



Cisco ASAv -

Versions this guide is based on: EVE Image Foldername Downloaded Filename Version vCPUs vRAM Console asav-941-200 asav941-200.qcow2 9.4.1.200 1 2048 telnet asav-984-10 asav984-10.qcow2 9.8.4.10 1 2048 telnet asav-9-18-2 asav9-18-2.qcow2 9.18.1 1 2048 telne

www.eve-ng.net



2. ASA 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



아래 사진을 확인합니다.



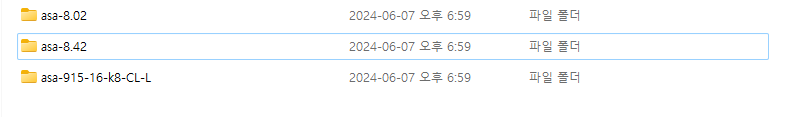

2. 아래 사진처럼 ASA 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

3. EVE-NG를 구동합니다



4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



5. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



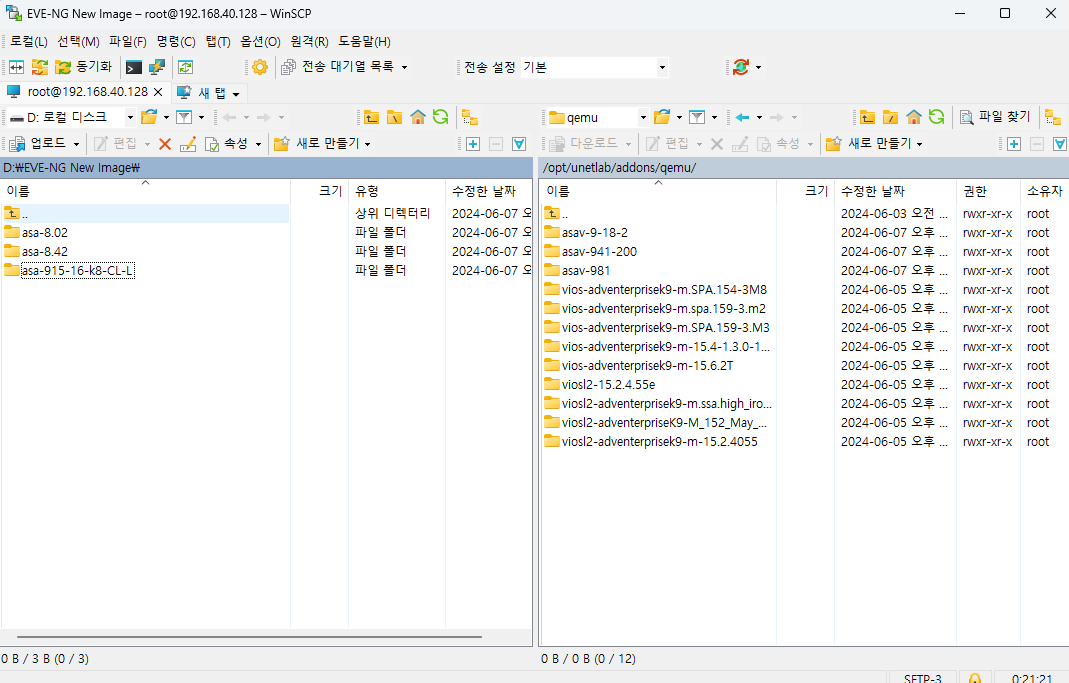

6. asa 폴더를 오른쪽에 /opt/unetlab/adons/qemu/ 폴더로 복사합니다.





6. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





7. 장비 이미지 파일 폴더 경로는 아래와 같습니다.

asa- 폴더들이 asa 방화벽 이미지 폴더입니다.

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al
total 68
drwxr-xr-x 17 root root 4096 Jun  7 11:28 .
drwxr-xr-x  5 root root 4096 Jun  2 21:32 ..
drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-8.02
drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-8.42
drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-915-16-k8-CL-L
drwxr-xr-x  2 root root 4096 Jun  7 11:07 asav-9-18-2
drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-941-200
drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-981
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-15.2.4.55e
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m-15.2.4055
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerpriseK9-M_152_May_2018
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m.ssa.high_iron_20190423
root@eve-ng:/opt/unetlab/addons/qemu#



8. 폴더에 접속해서 파일 이미지를 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd asa-8.42/
root@eve-ng:/opt/unetlab/addons/qemu/asa-8.42# ls
hda.qcow2  hdb.qcow2



9. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu/asa-8.42# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



10. EVE-NG를 접속합니다.

http://192.168.40.128





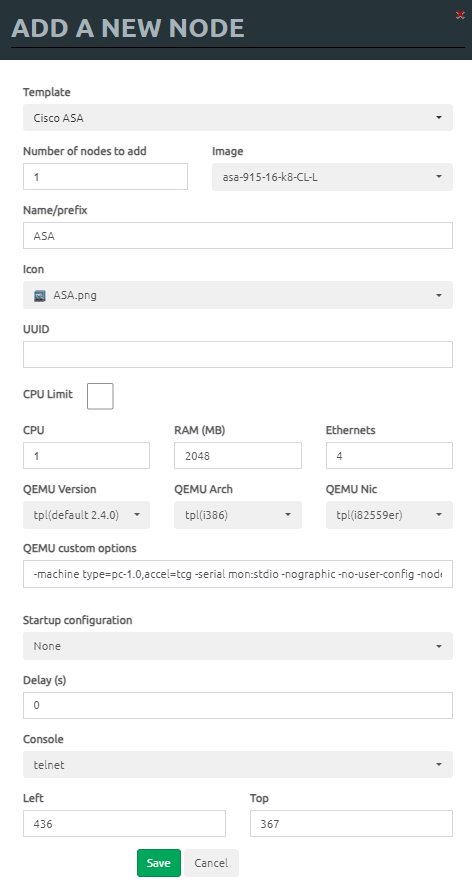

11. Template Cisco ASA선택하고 Image 버전을 선택합니다.

Icon은 ASA를 선택하고 Save버튼을 클릭합니다.



12. ASA아이콘을 선택하고 Start버튼을 클릭합니다.



13. ASA아이콘 이미지가 파란색으로 변화고 아이콘을 더블 클릭 하면 Putty 또는 CRT프로그램이 실행됩니다.

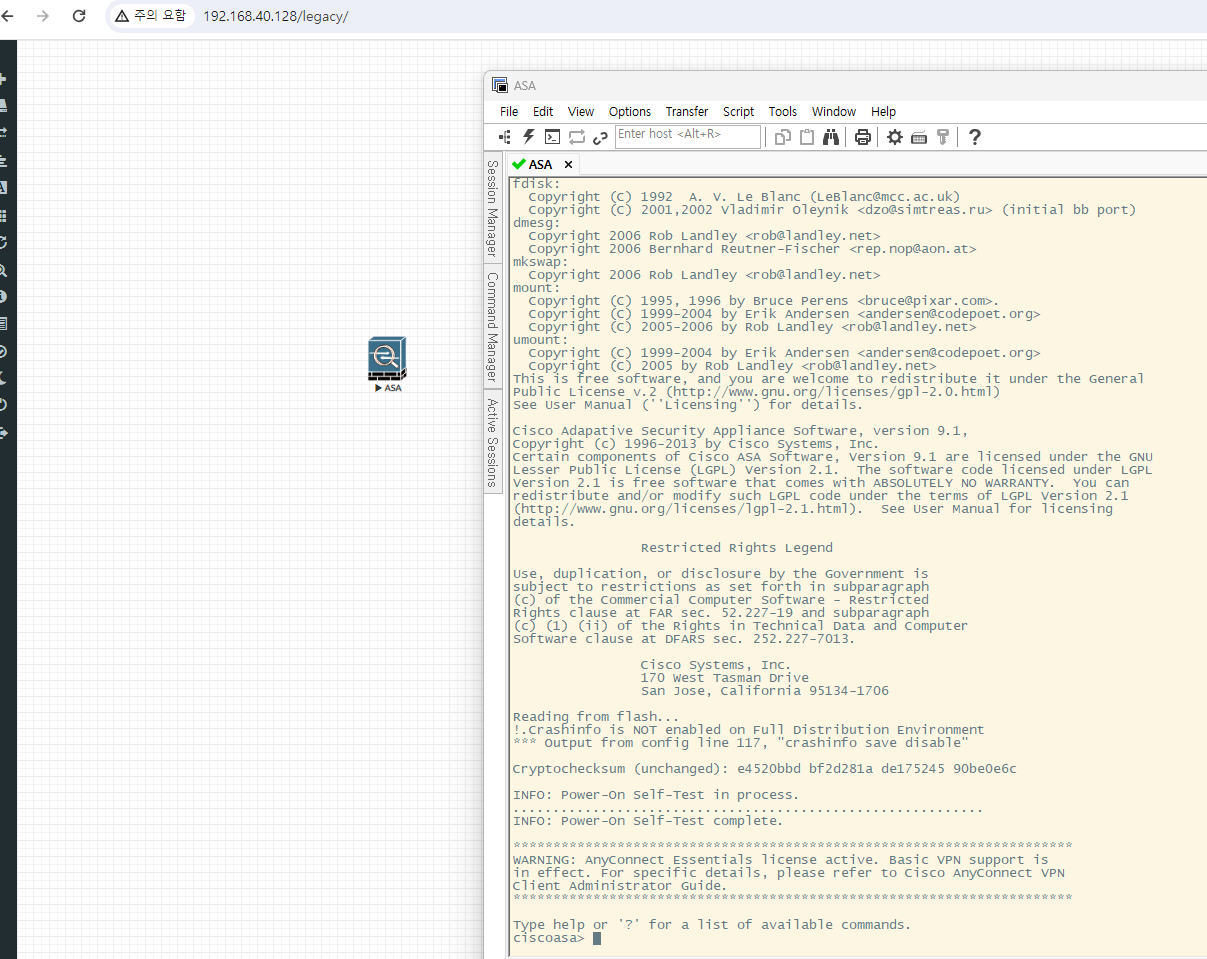

부팅이 완료할 때까지 기다리면 그저께 사진처럼 ciscoasa> 표시됩니다.


지금까지 [2024][EVE-NG #10] ASA 방화벽 설치하기 글을 읽어 주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #12] Firewall Management Center6(FMC) 설치하기  (0) 2024.07.06
[2024][EVE-NG #11] Firepower(FTD) 방화벽 설치하기  (0) 2024.07.05
[2024][EVE-NG #9] ASAv 방화벽 설치하기  (0) 2024.07.03
[2024][EVE-NG #8] vIOS 스위 설치하기  (2) 2024.07.02
[2024][EVE-NG #7] vIOS 라우터 설치하기  (0) 2024.07.01

안녕하세요.



오늘은 [2024][EVE-NG #9] ASAv 방화벽 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-asav/



Cisco ASAv -

Versions this guide is based on: EVE Image Foldername Downloaded Filename Version vCPUs vRAM Console asav-941-200 asav941-200.qcow2 9.4.1.200 1 2048 telnet asav-984-10 asav984-10.qcow2 9.8.4.10 1 2048 telnet asav-9-18-2 asav9-18-2.qcow2 9.18.1 1 2048 telne

www.eve-ng.net



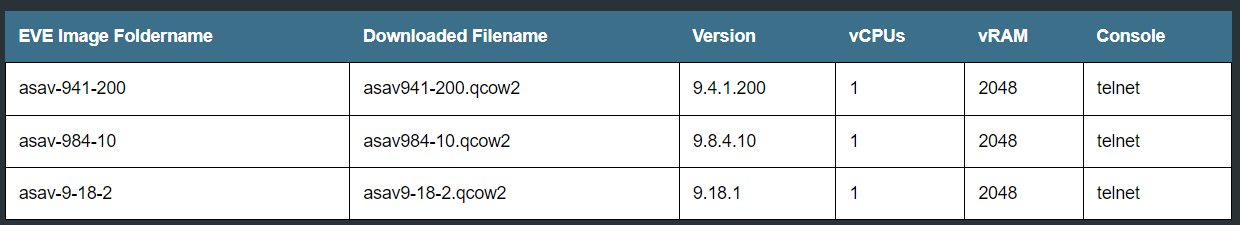

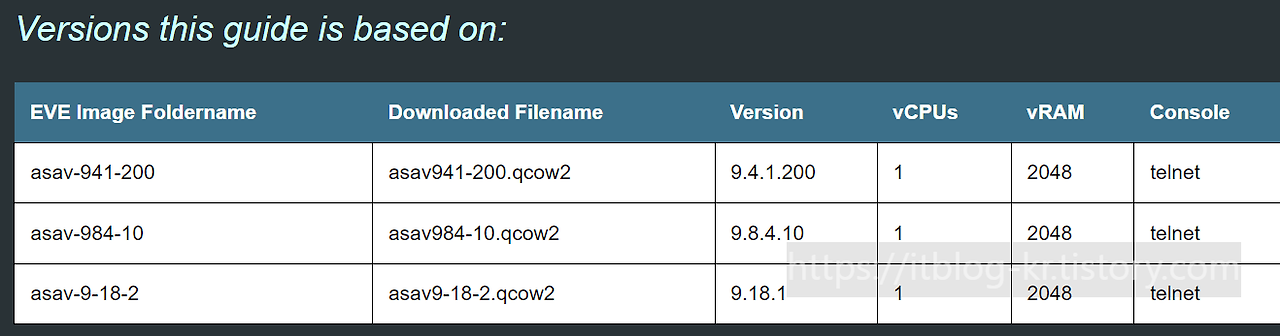

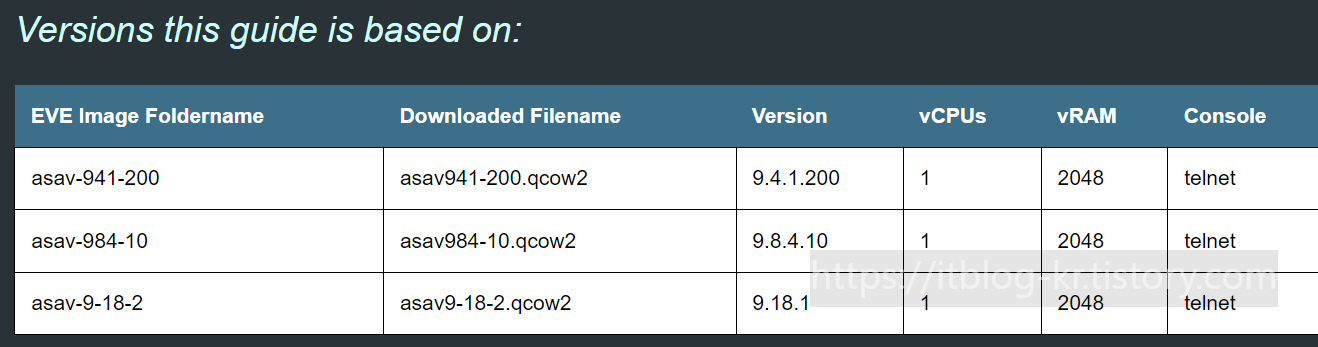

아래 사진처럼 폴더 이름은 asav- 로 시작 해야 합니다.



Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa



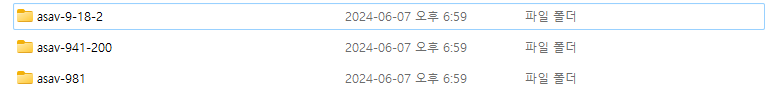

2. 아래 사진처럼 ASA 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

3. 폴더 이름은 asav- 이어야 하고 파일 이름은 virtioa.qcow2 이어야 합니다.



4. EVE-NG를 구동합니다.



5. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



6. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



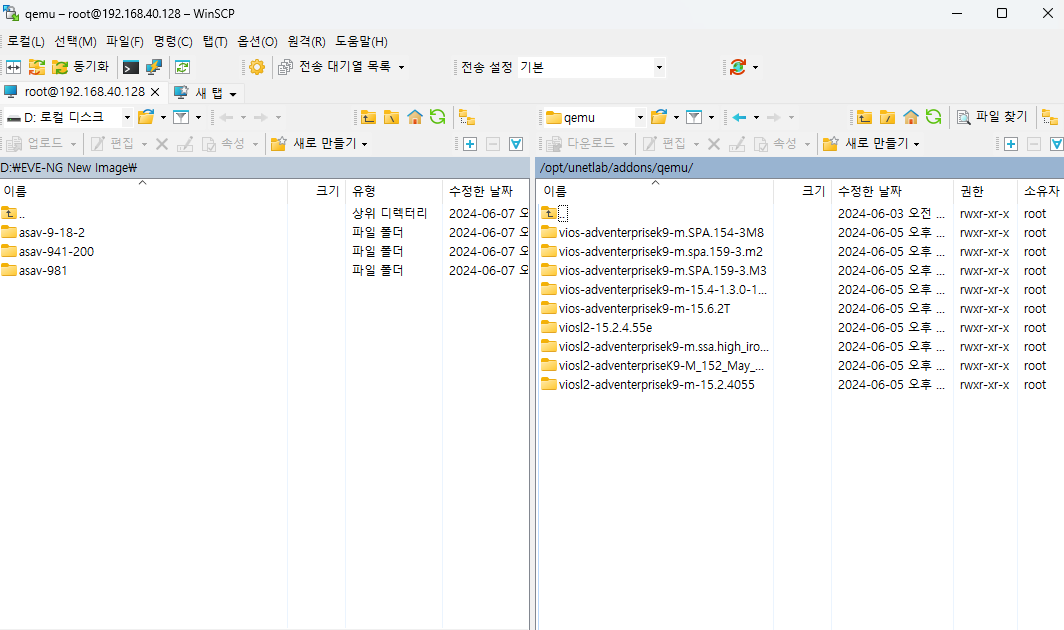

7. asav 폴더를 오른쪽에 /opt/unetlab/adons/qemu/ 폴더로 복사합니다.



8. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





9. 장비 이미지 파일 폴더 경로는 아래와 같습니다.

asav- 폴더들이 asav 방화벽 이미지 폴더입니다.

root@eve-ng:~#  cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al
total 56
drwxr-xr-x 14 root root 4096 Jun  7 11:08 .
drwxr-xr-x  5 root root 4096 Jun  2 21:32 ..
drwxr-xr-x  2 root root 4096 Jun  7 11:07 asav-9-18-2
drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-941-200
drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-981
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-15.2.4.55e
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m-15.2.4055
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerpriseK9-M_152_May_2018
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m.ssa.high_iron_20190423
root@eve-ng:/opt/unetlab/addons/qemu#



10. 폴더에 접속해서 파일 이미지를 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd asav-981
root@eve-ng:/opt/unetlab/addons/qemu/asav-981# ls
virtioa.qcow2



만약에 파일 이름이 변경을 해야 하면 아래 명령어를 참고 부탁드립니다.

파일이름은 asav984-10.qcow2으로 가정합니다.

mv asav984-10.qcow2 virtioa.qcow2



11. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu/asav-981# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



12. EVE-NG를 접속합니다.

http://192.168.40.128



13. Template: Cisco ASAv 선택하고 그리고 Icon은 ASA를 선택합니다.

그리고 Save 버튼을 클릭합니다.





14. 아이콘에 오른쪽 마우스를 클릭하고 Start 버튼을 클릭합니다.



15. 아이콘이 파란색으로 변화고 아이콘을 더블클릭 하면 Putty 또는 CRT 프로그램이 자동으로 실행됩니다.

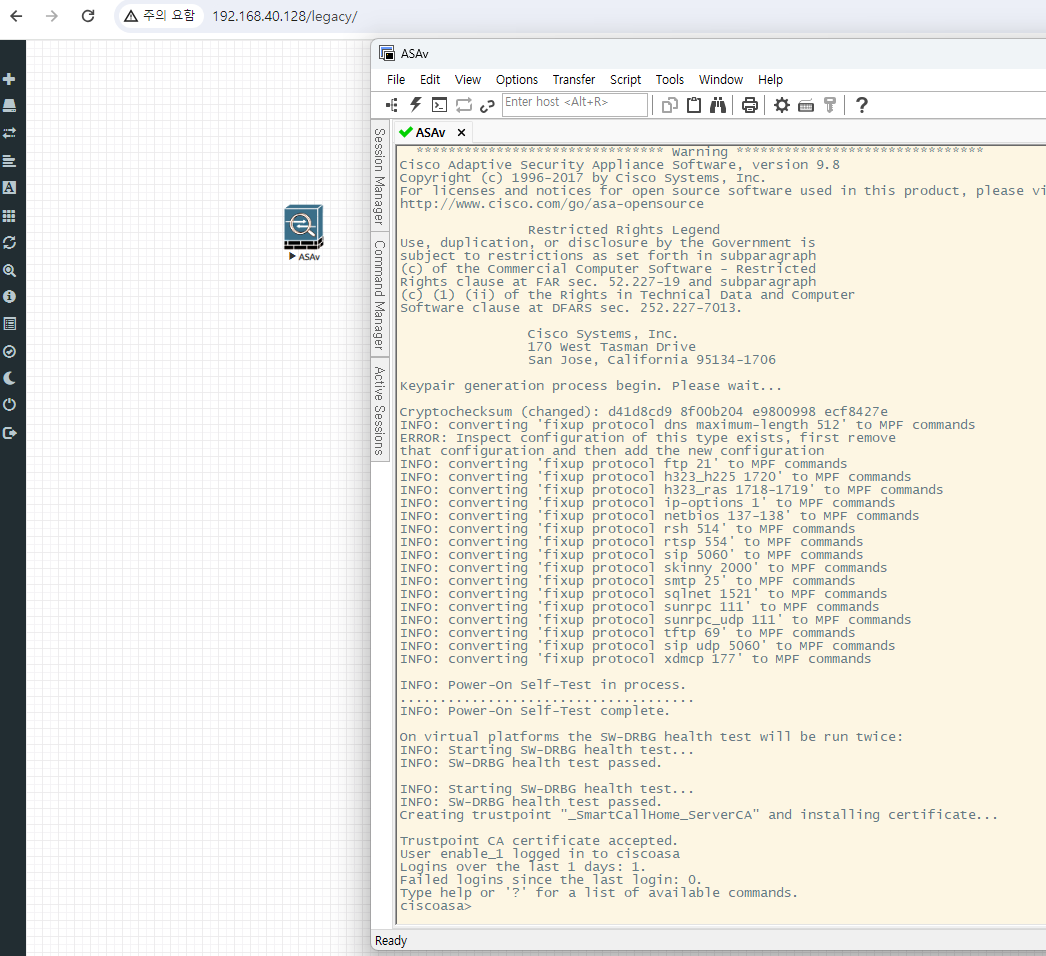

그리고 조금 기다리면 ASAv 부팅이 완료되고 아래처럼 ciscoasa> 확인할 수 있습니다.



지금까지  [2024][EVE-NG #9] ASAv 방화벽 설치하기 글을 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #11] Firepower(FTD) 방화벽 설치하기  (0) 2024.07.05
[2024][EVE-NG #10] ASA 방화벽 설치하기  (0) 2024.07.04
[2024][EVE-NG #8] vIOS 스위 설치하기  (2) 2024.07.02
[2024][EVE-NG #7] vIOS 라우터 설치하기  (0) 2024.07.01
[2024][EVE-NG #6] EVE-NG에 secure crt 설치하기.  (0) 2024.06.30

안녕하세요.



오늘은 [2024][EVE-NG #7] vIOS 스위치 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-vios-from-virl/



Cisco vIOS from VIRL -

Versions this guide is based on: EVE Image Foldername Downloaded Original Filename Version vCPUs vRAM 1. vios-adventerprisek9-m.spa.159-3 vios-adventerprisek9-m.spa.159-3.m6.qcow2 15.9.6M6 1 1024 2. viosl2-adventerprisek9-m.SSA.high_iron_20200929 vios_l2-a

www.eve-ng.net





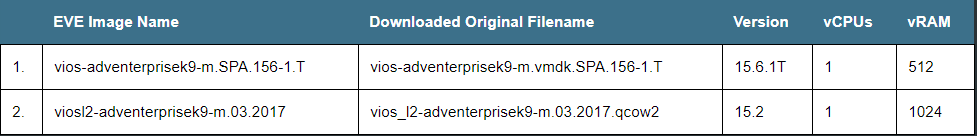

2. 아래 사진 버전 외에도 다른 버전도 사용 가능 합니다.



3. 가장 주요한 부분은 EVE-NG에 이미지를 저장할 때 사용해야 하는 폴더 이름과 파일 이름이 이미 정의되어 있습니다.

이 규칙을 참고하여 폴더와 파일을 만들어야지 정상적으로 동작합니다.



Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa


4. vIOS 스위치 이미지를 준비합니다.

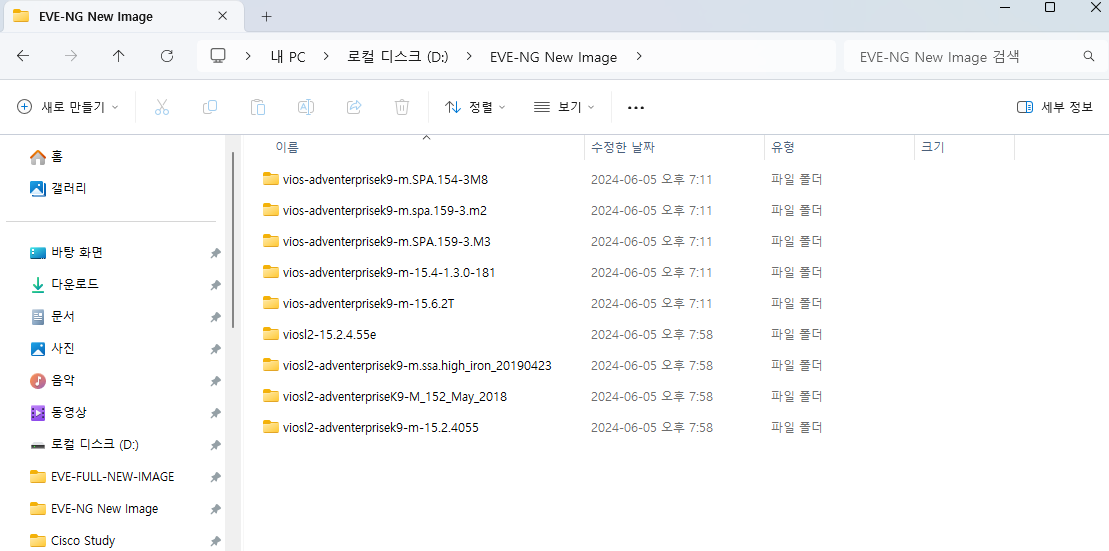

아래 viosl2- 시작하는 폴더가 vIOS 스위치 이미지 폴더입니다.



5. 아래 정보를 확인합니다.



vIOS 스위치 폴더 이름은 viosl2- 로 시작해야 합니다.

파일 이름은 virtioa.qcow2입니다.

폴더 시작이름과 파일이름 확장자가 정확히 맞아야지 정상적으로 동작합니다.



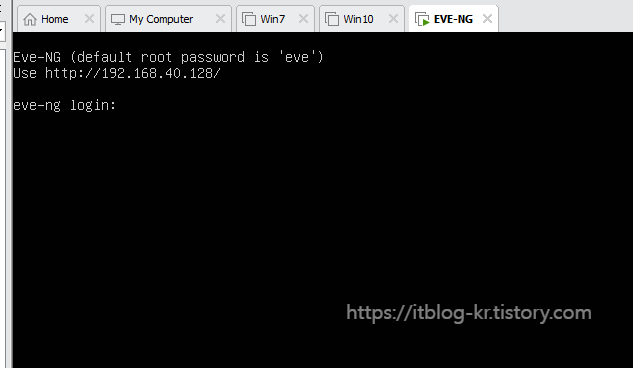

6. EVE-NG IP주소를 확인합니다.



7. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



8. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



9. 수락버튼을 클릭합니다.



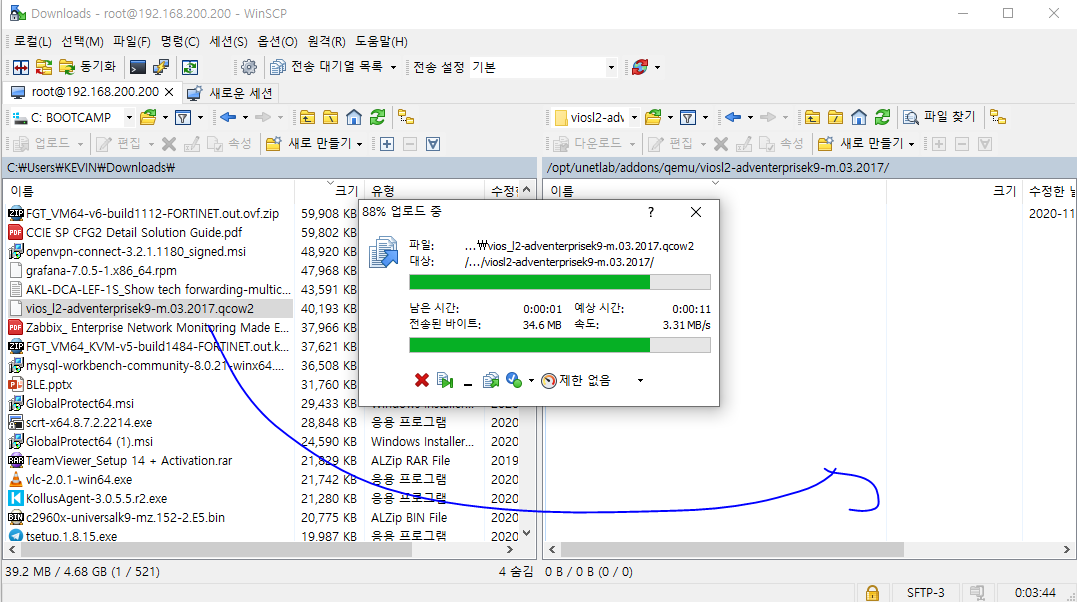

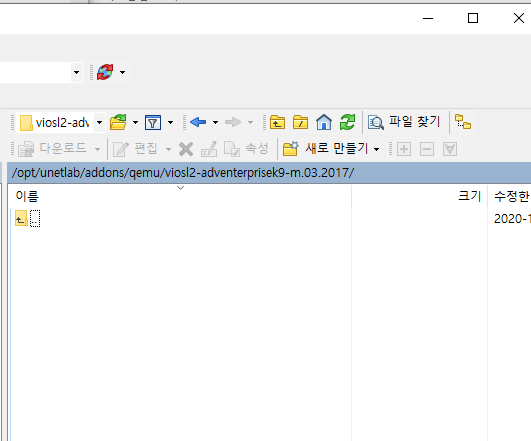

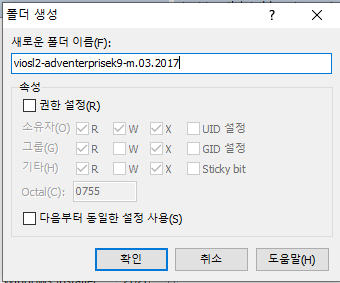

10. 왼쪽 폴더들을 드래그하여 오른쪽으로 복사합니다.

viosl2- 폴더들을 /opt/unetlab/adons/qemu/ 폴더 오른쪽으로 복사합니다.



11. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.



12. 장비 이미지 파일 폴더 경로는 아래와 같습니다.

viosl2- 폴더들이 vIOS 스위치 폴더입니다.

root@eve-ng:~# cd /opt/unetlab/addons/qemu/
root@eve-ng:/opt/unetlab/addons/qemu# ls -al
total 44
drwxr-xr-x 11 root root 4096 Jun  5 12:06 .
drwxr-xr-x  5 root root 4096 Jun  2 21:32 ..
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2
drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-15.2.4.55e
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m-15.2.4055
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerpriseK9-M_152_May_2018
drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m.ssa.high_iron_20190423
root@eve-ng:/opt/unetlab/addons/qemu#



13. 장비 이미지 파일 폴더 경로는 아래와 같습니다.

viosl2- 폴더들 중에 하나에 들어갑니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd viosl2-adventerprisek9-m-15.2.4055/
root@eve-ng:/opt/unetlab/addons/qemu/viosl2-adventerprisek9-m-15.2.4055# ls
virtioa.qcow2



만약에 파일 이름이 변경을 해야 하면 아래 명령어를 참고 부탁드립니다.

파일이름은 vios_l2-adventerprisek9-m.ssa.high_iron_20200929.qcow2으로 가정합니다.

mv vios_l2-adventerprisek9-m.ssa.high_iron_20200929.qcow2 virtioa.qcow2



14. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu/viosl2-adventerprisek9-m-15.2.4055# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



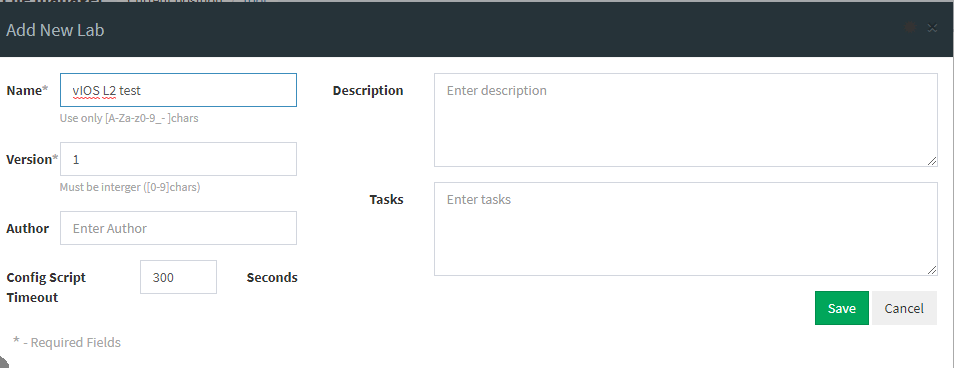

15. EVE-NG를 접속합니다.

http://192.168.40.128



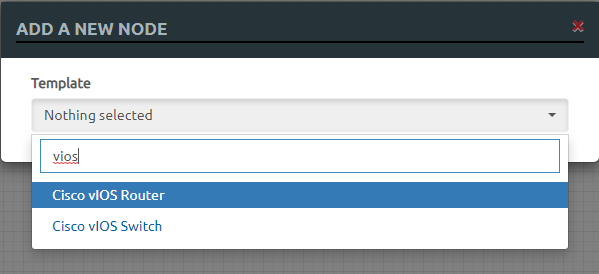

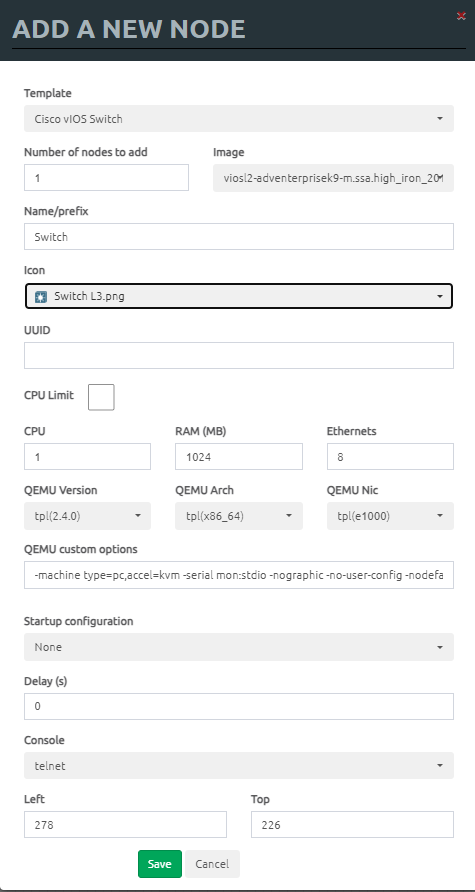

16. Template: Cisco vIOS Switch 선택하고 그리고 Icon은 Switch L3를 선택합니다.

그리고 Save 버튼을 클릭합니다.



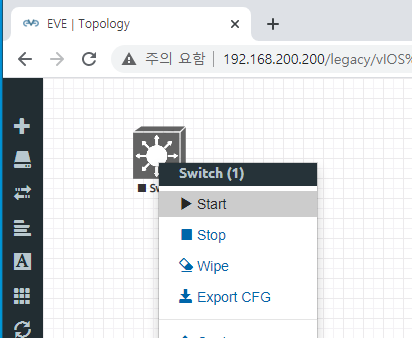

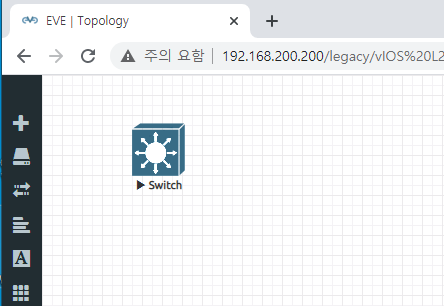

17. 아이콘에 오른쪽 마우스 클릭하고 Start버튼을 클릭해서 장비를 구동합니다.



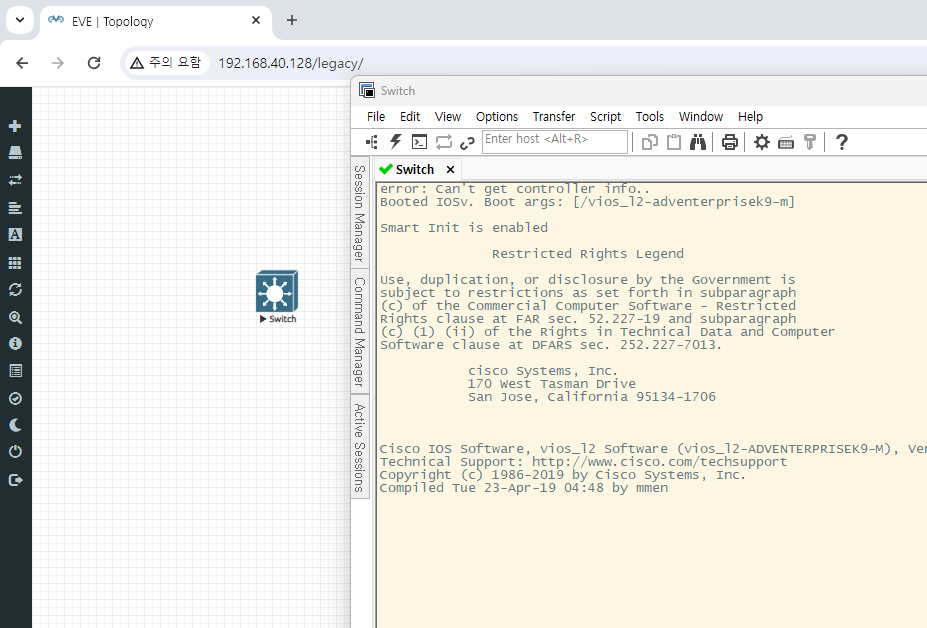

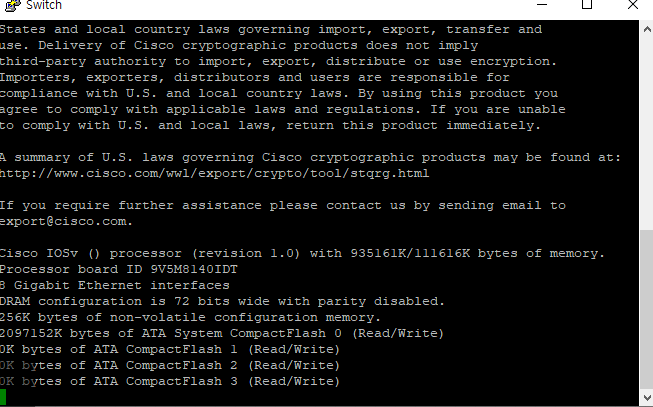

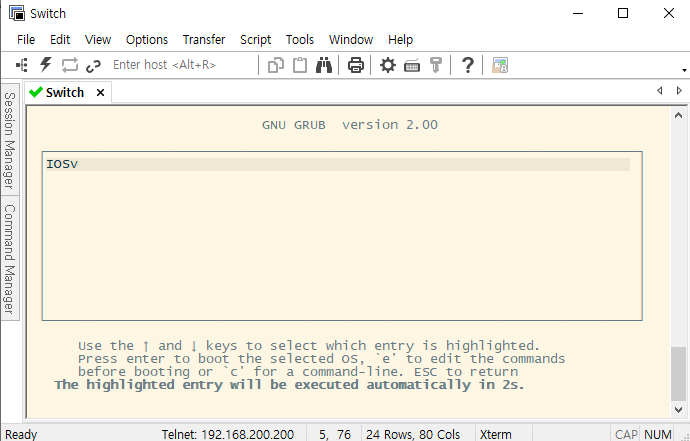

18. 아이콘이 파란색으로 변하고 아이콘을 더블클릭 하면 putty 또는 CRT 콘솔 프로그램이 실행됩니다.

그리고 장비 부팅 중입니다.



19. 부팅이 완료되면 Switch>를 확인할 수 있습니다.

정상적으로 부팅이 완료되었습니다.



지금까지  [2024][EVE-NG #7] vIOS 스위치 설치하기 글을 읽어주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #10] ASA 방화벽 설치하기  (0) 2024.07.04
[2024][EVE-NG #9] ASAv 방화벽 설치하기  (0) 2024.07.03
[2024][EVE-NG #7] vIOS 라우터 설치하기  (0) 2024.07.01
[2024][EVE-NG #6] EVE-NG에 secure crt 설치하기.  (0) 2024.06.30
[2024][EVE-NG #5] EVE-NG-Win-Client-Pack 설치하기.  (0) 2024.06.29

안녕하세요.



오늘은 [2024][EVE-NG #7] vIOS 라우터 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-vios-from-virl/



Cisco vIOS from VIRL -

Versions this guide is based on: EVE Image Foldername Downloaded Original Filename Version vCPUs vRAM 1. vios-adventerprisek9-m.spa.159-3 vios-adventerprisek9-m.spa.159-3.m6.qcow2 15.9.6M6 1 1024 2. viosl2-adventerprisek9-m.SSA.high_iron_20200929 vios_l2-a

www.eve-ng.net



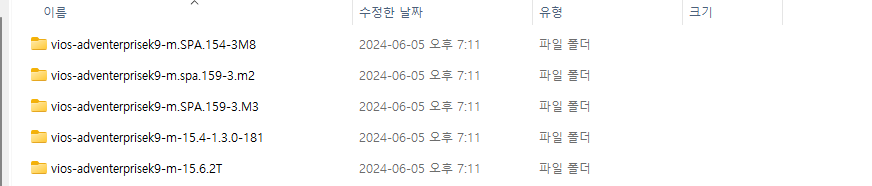

2. 아래 사진 버전 외에도 다른 버전도 사용 가능 합니다.



3. 가장 주요한 부분은 EVE-NG에 이미지를 저장할 때 사용해야 하는 폴더 이름과 파일 이름이 이미 정의되어 있습니다.

이 규칙을 참고하여 폴더와 파일을 만들어야지 정상적으로 동작합니다.



Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10- A10-vthunder hda
acs- ACS hda
asa- ASA ported hda
asav- ASAv virtioa
ampcloud- Ampcloud Private hda, hdb, hdc
alteon- Radware virtioa
barracuda- Barracuda FW hda
bigip- F5 virtioa, virtiob
brocadevadx- Brocade virtioa
cda- Cisco CDA hda
cips- Cisco IPS hda, hdb
clearpass- Aruba ClearPass hda, hdb
aruba- Aruba Virtual Mobility Controller hda, hdb
arubacx- Aruba CX Switch virtioa
coeus- Cisco WSA coeus virtioa
phoebe- Cisco ESA virtioa
cpsg- Checkpoint hda
csr1000v- Cisco CSR v1000 3.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x, 17.x
 virtioa
csr1000vng- Cisco CSR v1000 16.x SD-WAN
 virtioa
prime- Cisco Prime Infra virtioa
cucm- Cisco CUCM virtioa
cumulus- Cumulus virtioa
extremexos- ExtremeOS sataa
extremevoss- Extreme VOSS SW hda
esxi- VM Ware ESXi hda, hdb, hdc…
firepower- Cisco FirePower 5.4 NGIPS scsia
firepower- Cisco FirePower 5.4 FMC scsia
firepower6- Cisco FirePower 6.x NGIPS sataa
firepower6- Cisco FirePower 6.x FMC virtioa
firepower6- Cisco FirePower 6.x FTD virtioa
ftd7- Cisco Firepower 7 FTD virtioa
fmc7- Cisco Forepower 7 FMC virtioa
fortinet- Fortinet FW virtioa
fortinet- Fortinet SGT virtioa
fortinet- Fortinet mail virtioa, virtiob
fortinet- Fortinet manager virtioa
fpfw- Forcepoint NGFW hda
fpsmc- Forcepoint Security Manager hda
hpvsr- HP virt router hda
huaweiar1k- Huawei AR1000v virtioa
huaweiusg6kv- Huawei USG6000v hda
ise- ISE 1.x cisco hda
ise- ISE 2.x cisco virtioa
jspace- Junos Space virtioa
infoblox- Infoblox virtioa
junipervrr- Juniper vRR virtioa
kerio- Kerio Control Firewall sataa
linux- any linux virtioa
mikrotik- Mikrotik router hda
nsvpx- Citrix Netscaler virtioa
nsx- VM Ware NSX hda
nxosv9k- NX9K Cisco Nexus ( SATA best perf)
 sataa
olive- Juniper hda
ostinato- Ostinato traffic generator hda
osx- Apple OSX hda + kernel.img
paloalto- PaloAlto FW virtioa
panorama- PaloAlto Panorama virtioa, virtiob
pfsense- pFsense FW virtioa
prime- Cisco Prime Infra virtioa
pulse- Pulse Secure virtioa
riverbed- vRiverbed virtioa, virtiob
scrutinizer- Plixer Scrutinizer Netflow virtioa
silveredge- Silver Peak Edge hda
silverorch- Silver Peak Orchestrator hda
sonicwall- FW Sonicwall sataa
sourcefire- Sourcefire NGIPS scsia
sterra- S-terra VPN hda
sterra- S-terra Gate virtioa
stealth- Cisco StealthWatch hda
timos- Alcatel Lucent Timos hda
timoscpm- Nokia Timos 19 virtidea
timosiom- Nokia Timos 19 virtidea
titanium- NXOS Titanium Cisco virtioa
vcenter- VMWare vCenter sataa ( 12G )
satab ( 1.8G )
satac ( 15G )
satad ( 25G )
satae ( 25G )
sataf ( 10G )
satag ( 10G )
satah ( 15G )
satai ( 10G )
sataj ( 1.0G )
satak ( 10G )
satal ( 10G )
satam ( 100G )
veos- Arista SW hda, cdrom.iso
veloedge- Velocloud Edge virtioa
velogw- Velocloud Gateway virtioa
veloorch- Velocloud Orchestrator virtioa, virtiob, virtioc
versaana- Versa Networks Analayzer virtioa
versadir- Versa Networks Director virtioa
versavnf- Versa Networks FlexVNF Edge virtioa
vios- L3 vIOS Cisco Router virtioa
viosl2- L2 vIOS Cisco SW virtioa
vtbond- Viptela vBond virtioa
vtedge- Viptela vEdge virtioa
vtsmart- Viptela vSmart virtioa
vtmgmt- Viptela vManage virtioa, virtiob
vmx- Juniper vMX router hda
vmxvcp- Juniper vMX-VCP virtioa, virtiob, virtioc
vmxvfp- Juniper vMX-VFP virtioa
vnam- Cisco VNAM hda
vqfxpfe- Juniper vQFX-PFE hda
vqfxre- Juniper vQFX-RE hda
vsrx- vSRX 12.1 Juniper FW/router virtioa
vsrxng- vSRX v15.x Juniper FW/router virtioa
vwaas- Cisco WAAS virtioa,virtiob,virtioc
vwlc- vWLC Cisco WiFi controller megasasa
vyos- VYOS virtioa
win- Windows Hosts (Not Server Editions) hda or virtioa(using driver)
winserver- Windows Server Editions hda or virtioa(using driver)
xrv- XRv Cisco router hda
xrv9k- XRv 9000 Cisco router
 virtioa
zabbix- Zabbix Monitoring virtioa


4. vIOS 라우터 이미지를 준비합니다.



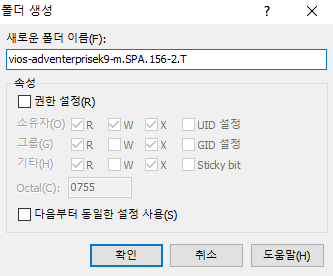

5. 아래 사진처럼

폴더 이름은 vios- 으로 시작해야 합니다.

그리고 파일 이름은 virtioa.qcow2 확장자이어야 합니다.



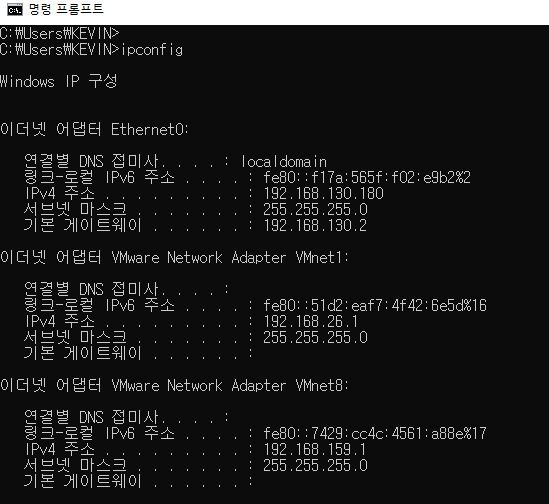

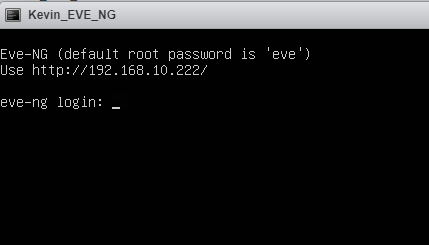

6. EVE-NG IP주소를 확인합니다.



7. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php



WinSCP

WinSCP is a popular free SFTP and FTP client for Windows, a powerful file manager that will improve your productivity. It supports also local-local mode and FTPS, S3, SCP and WebDAV protocols. Power users can automate WinSCP using .NET assembly.

winscp.net



8. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



9. 수락버튼을 클릭합니다.



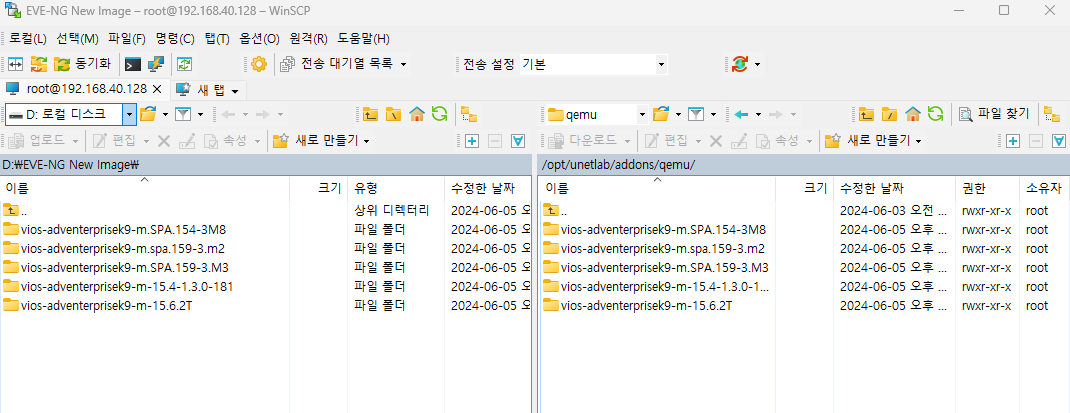

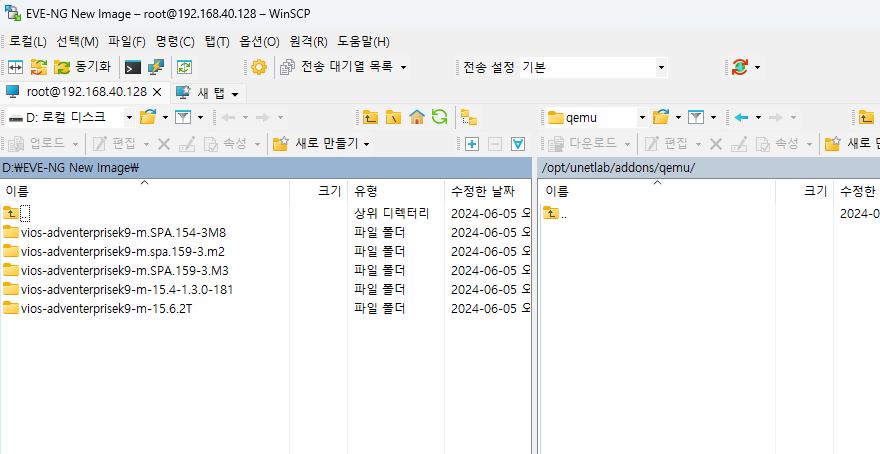

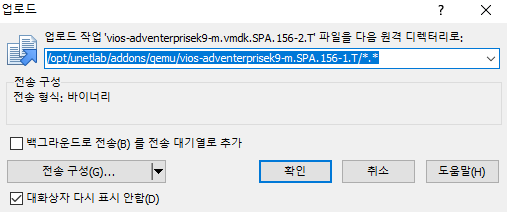

10. 왼쪽 폴더들을 드래그하여 오른쪽으로 복사합니다.



11. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.

12. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.



장비 이미지 파일 폴더 경로는 아래와 같습니다.

root@eve-ng:~# cd /opt/unetlab/addons/qemu/

root@eve-ng:/opt/unetlab/addons/qemu# ls -al
total 28
drwxr-xr-x 7 root root 4096 Jun  5 11:32 .
drwxr-xr-x 5 root root 4096 Jun  2 21:32 ..
drwxr-xr-x 2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181
drwxr-xr-x 2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T
drwxr-xr-x 2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8
drwxr-xr-x 2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2
drwxr-xr-x 2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3



샘플로 한 개 폴더 안에 파일명과 확장자가 맞는지 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd vios-adventerprisek9-m-15.4-1.3.0-181
root@eve-ng:/opt/unetlab/addons/qemu/vios-adventerprisek9-m-15.4-1.3.0-181# ls
virtioa.qcow2



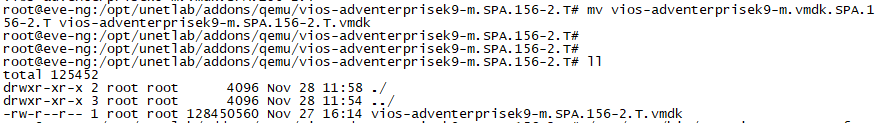

만약에 다운로드한 파일명과 확장자가 다르면 아래 명령어로 변경이 가능합니다.

파일이 이름이 vios-adventerprisek9-m.spa.159-3.m6.qcow2 가정하겠습니다.

mv vios-adventerprisek9-m.spa.159-3.m6.qcow2 virtioa.qcow2



13. 퍼미션을 수정합니다.

아무 폴더에서 사용해도 상관없습니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



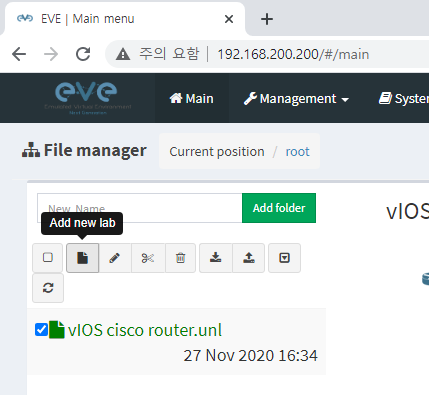

14. EVE-NG 접속합니다.

http://192.168.40.128



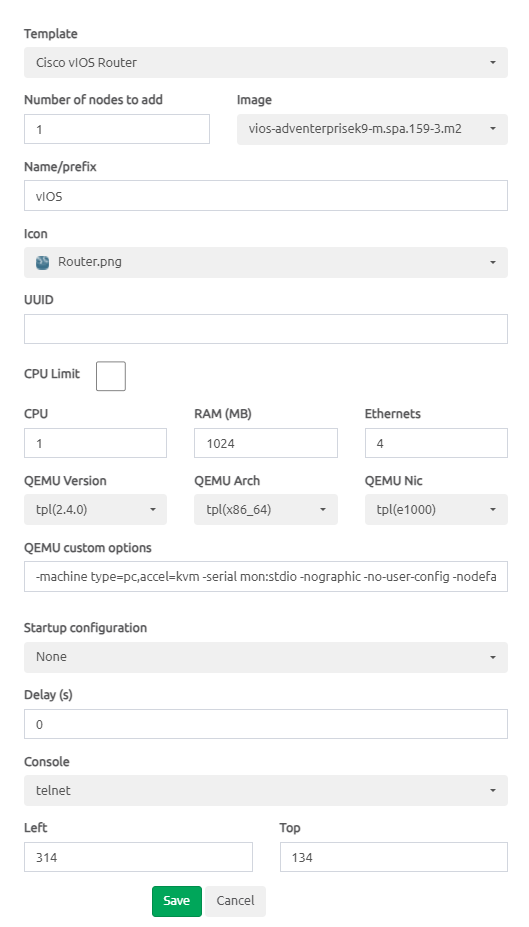

15. Template에 Cisco vIOS Router를 선택하고 Icon은 라우터를 선택하고 Save버튼을 클릭합니다.



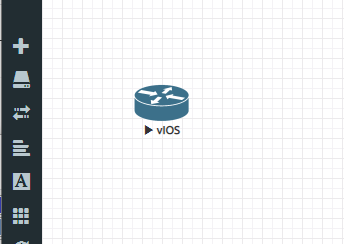

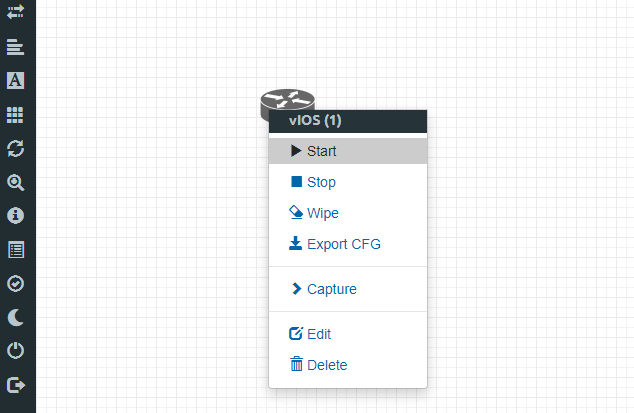

16. 라우터 선택 후 오른쪽 마우스를 클릭합니다.

그리고 Start 버튼을 클릭합니다.



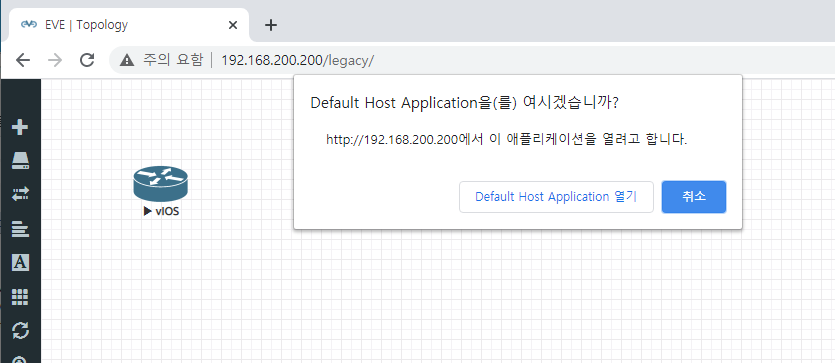

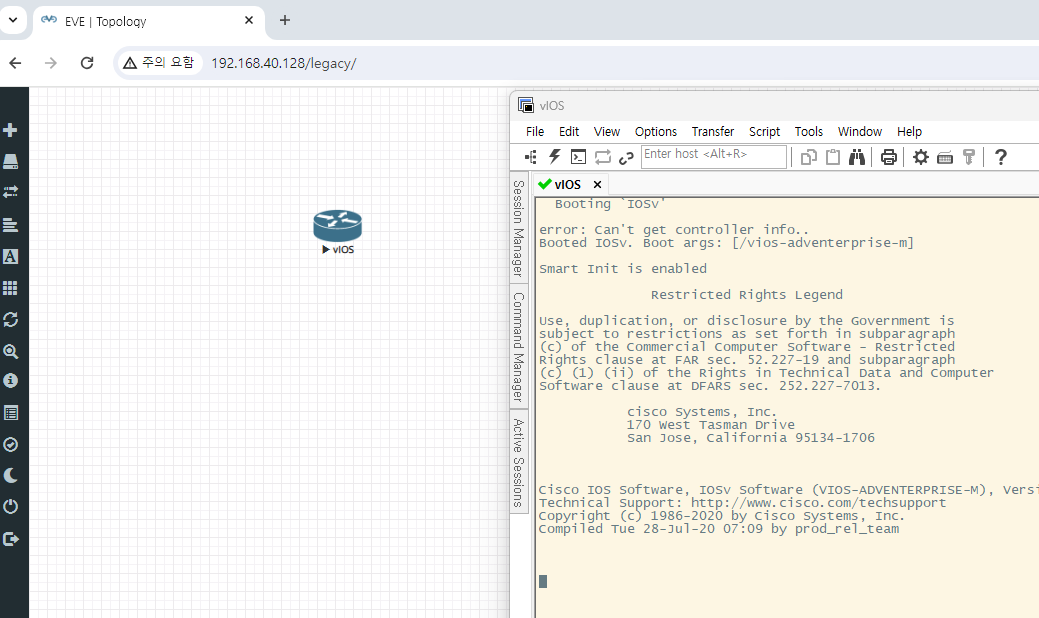

17.  아이콘 색이 파란색으로 변하고 더블 클릭 하면 Putty 또는 CRT콘솔 창이 열리고 아래 사진처럼 부팅이 완료될 때까지 기다립니다.



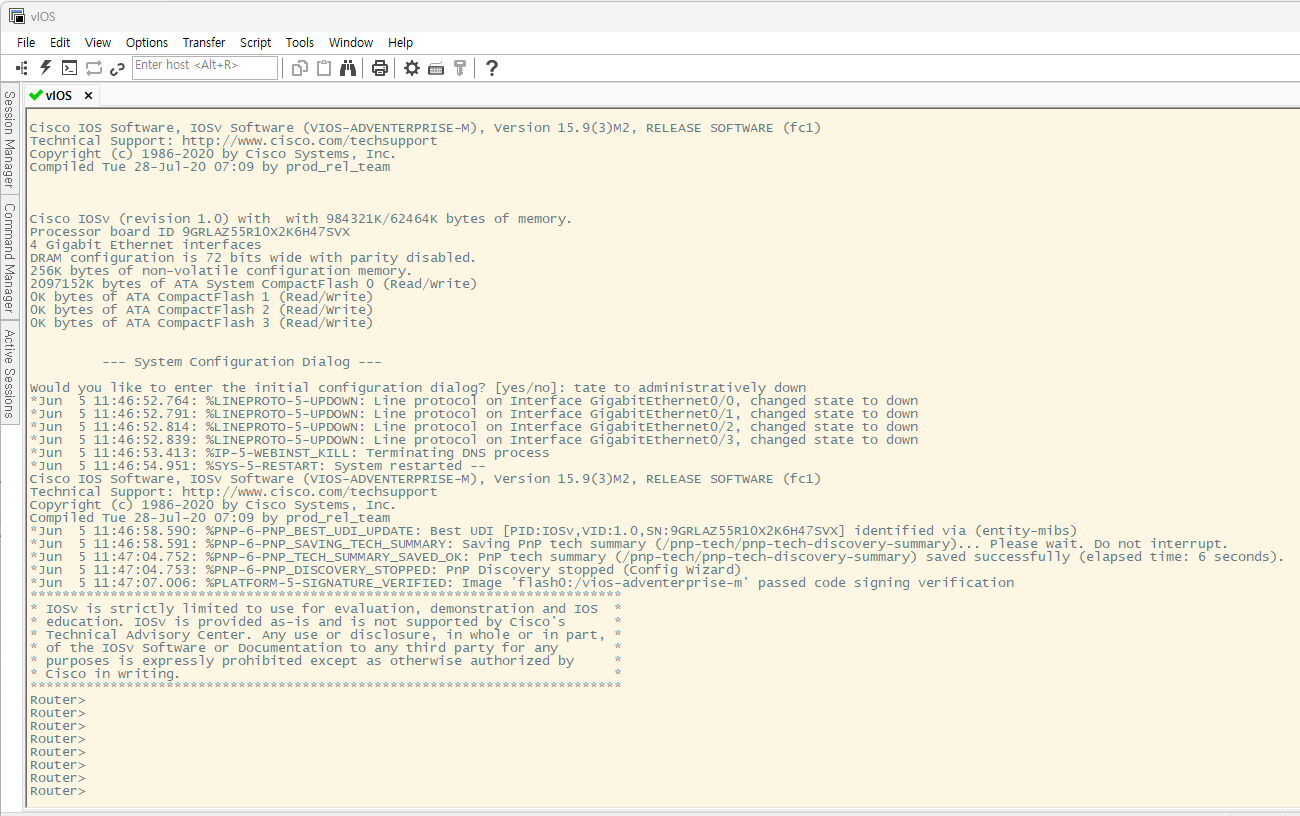

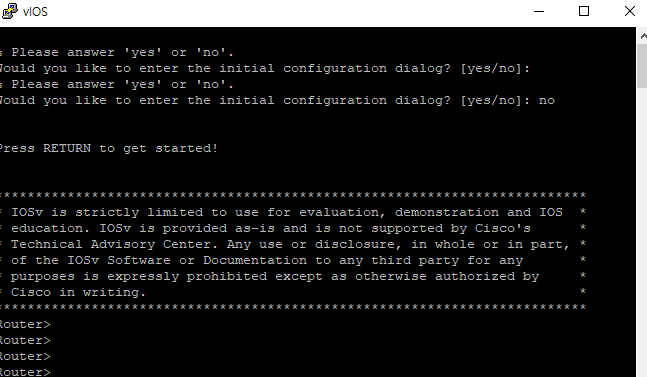

18. 부팅이 완료되면 실제 장비처럼 Router> 표시되고 됩니다.



지금까지 [2024][EVE-NG #7] vIOS 라우터 설치하기 글을 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #9] ASAv 방화벽 설치하기  (0) 2024.07.03
[2024][EVE-NG #8] vIOS 스위 설치하기  (2) 2024.07.02
[2024][EVE-NG #6] EVE-NG에 secure crt 설치하기.  (0) 2024.06.30
[2024][EVE-NG #5] EVE-NG-Win-Client-Pack 설치하기.  (0) 2024.06.29
[2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)  (0) 2024.06.28

안녕하세요.



오늘은 [2024][EVE-NG #6] EVE-NG에 secure crt 설치하기입니다.



장비를 구동후 더블 클릭하면 Putty가 자동으로 실행됩니다.

네트워크 엔지니어 입장에서 putty보다는 주로 secure crt를 많이 사용합니다.

Putty 대신 Secure CRT를 설치하고 EVE-NG랑 연동을 해보겠습니다.



1. Secure CRT를 다운로드합니다.

Secure CRT는 유료 버전입니다. 하지만 30일 동안 Trial 버전으로 사용 가능합니다.

30일 동안 사용해 보시고 프로그램이 마음에 들면 라이선스를 구매 후 영구적으로 사용 가능 합니다.



https://www.vandyke.com/download/index.html



Download – VanDyke Software Secure Clients and Servers - VShell SSH Server, SecureCRT SSH client, SecureFX secure file transfe

Manage our use of cookies Here you can control cookies using the checkboxes below. Some cookies are essential for the use of our website and cannot be disabled. Others provide a convenience to the user and, if disabled, may reduce the ease of use of our si

www.vandyke.com



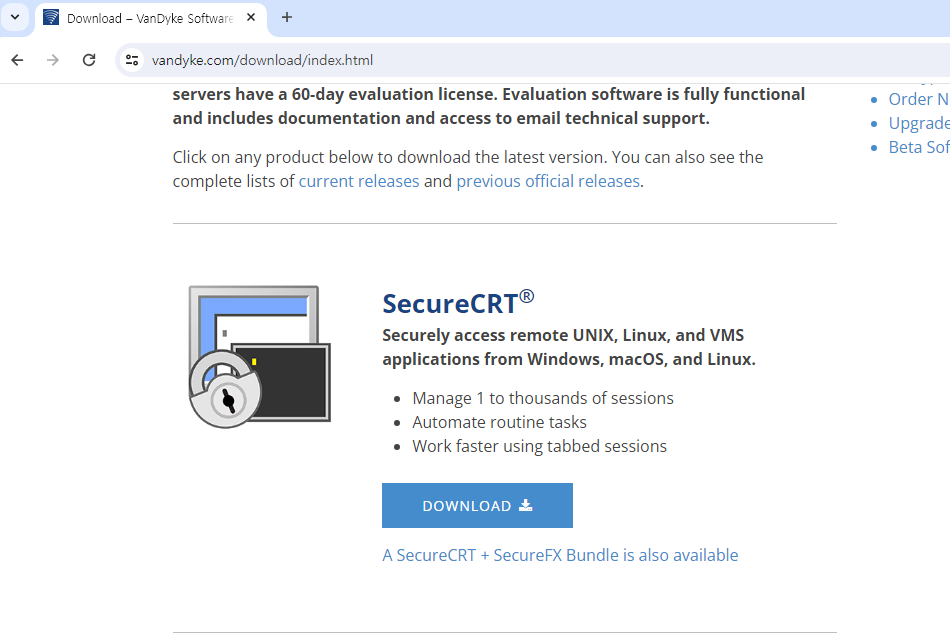

1-1 DOWNLOAD 버튼을 클릭합니다.



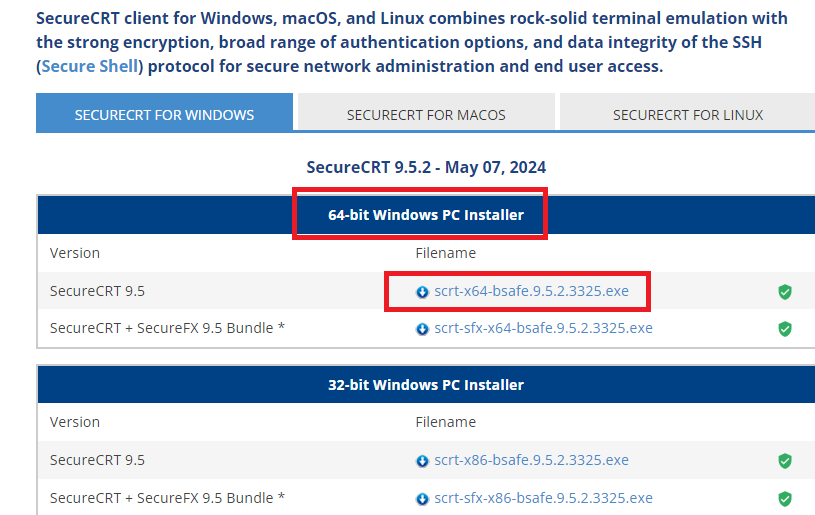

1-2 현재 저는 윈도 64bit를 사용해서 SecureCRT 9.5를 다운로드합니다.



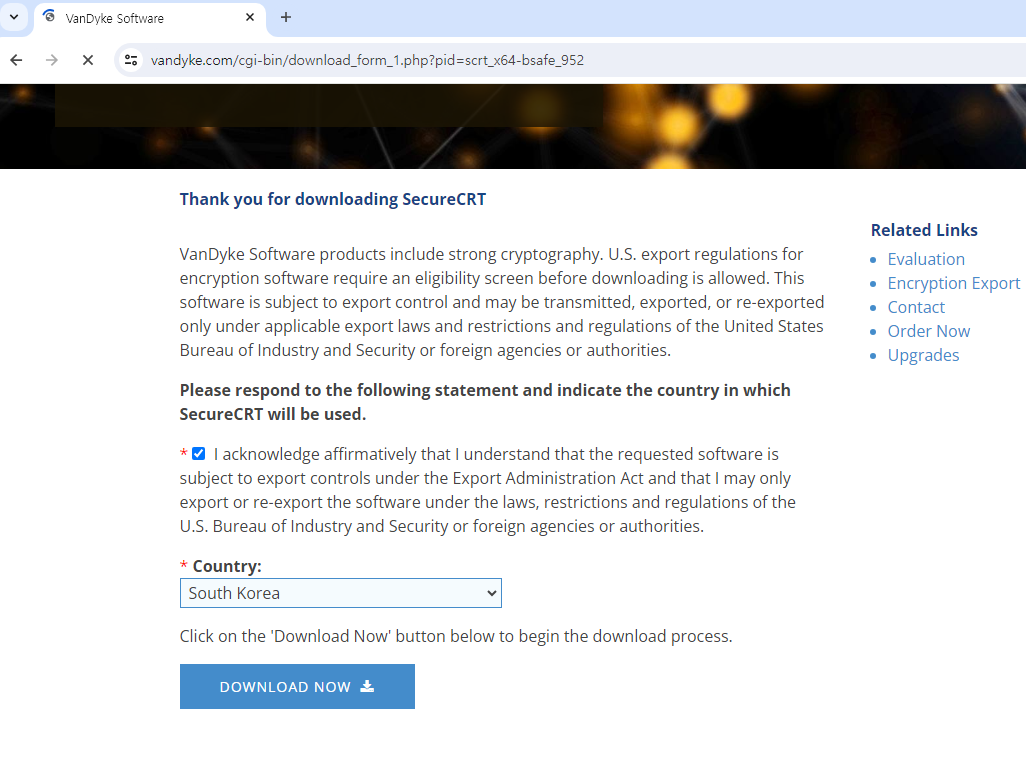

1-3 아래 Country를 선택하고 DOWNLOAD버튼을 클릭합니다.

별도에 로그인 없으 다운로드 가능 합니다.



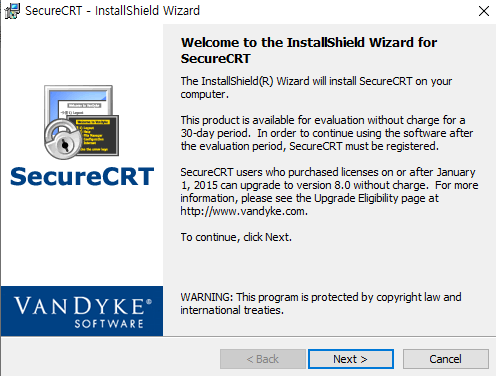

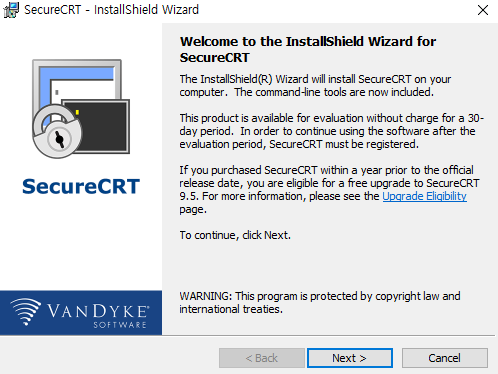

1-4 다운로드한 파일을 더블크릭 해서 프로그램을 설치합니다.

Next버튼을 클릭합니다.



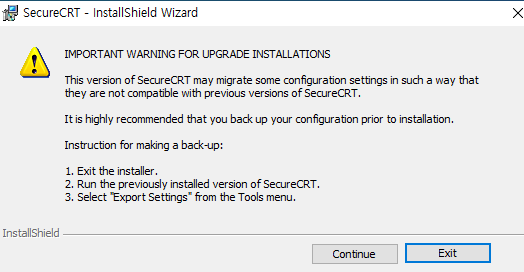

1-5 Continue 버튼을 클릭합니다.



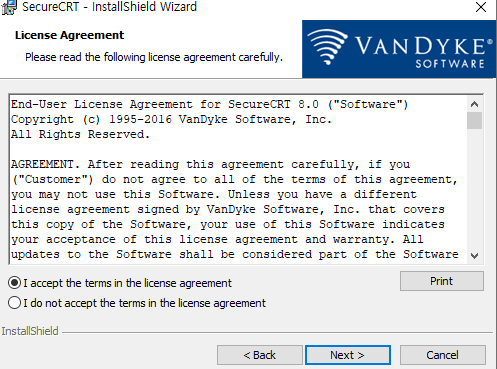

1-6 I accpet the terms in the license agreement를 선택하고 Next버튼을 클릭합니다.



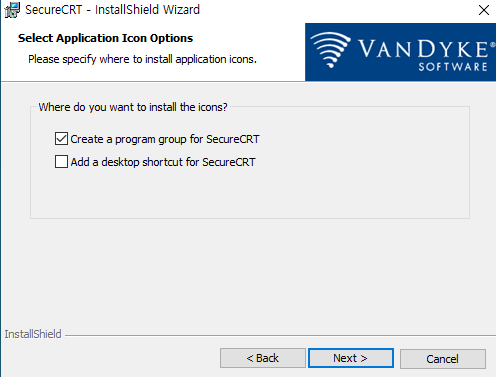

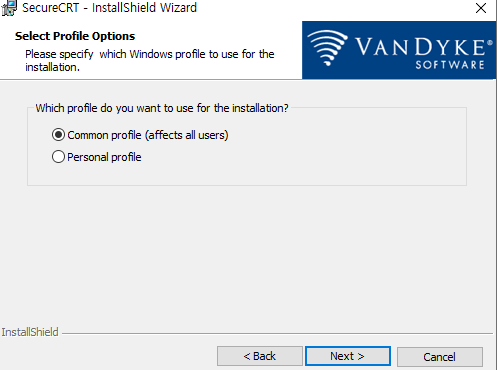

1-7 Next버튼을 클릭합니다.



1-8 Next 버튼을 크릭 합니다.



1-9 Next버튼을 클릭합니다.



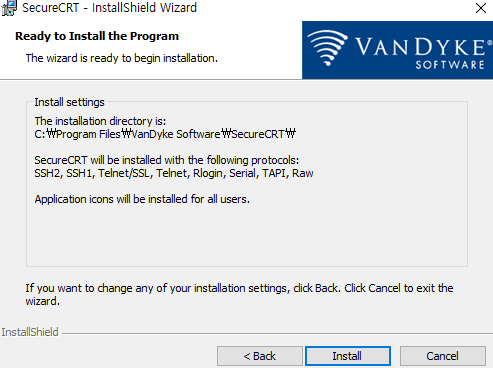

1-10 Install 버튼을 클릭합니다.



1-11 설치가 완료될 때까지 기다립니다.



1-12 Finish버튼을 클릭합니다.



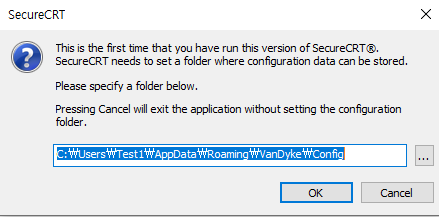

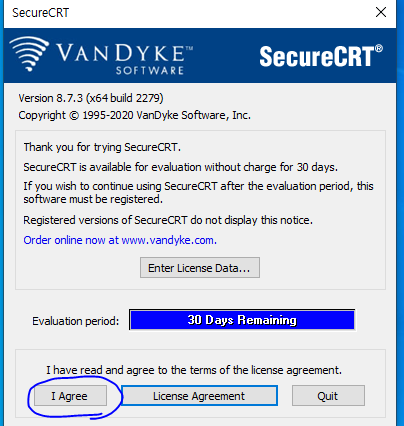

1-13 Secure CRT를 실행하고 I Agree버튼을 클릭합니다.

30 동안 Trial 버전으로 사용 가능 합니다.



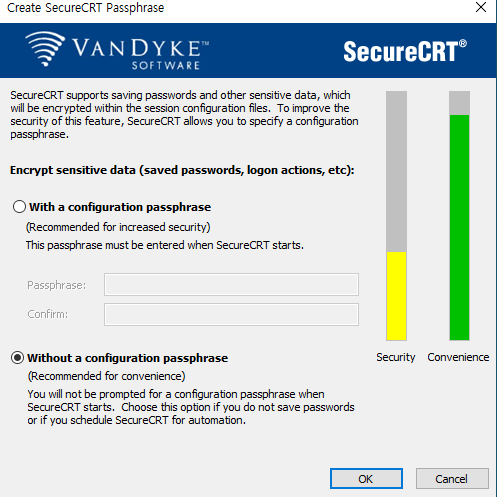

1-14 without a configuration passphrase를 선택하고  ok버튼을 클릭합니다.



1-15 CRT프로그램이 정상적으로 설치가 완료되었습니다.



2. EVE-NG랑 CRT프로그램을 연동하겠습니다.



EVE-NG-WIN-Client-Pack 프로그램이 설치가 필요합니다. 설치가 필요하신 분은 아래 링크를 클릭합니다.



https://itblog-kr.tistory.com/14

[2024][EVE-NG #4] EVE-NG-Win-Client-Pack 설치하기.



EVE-NG-WIN-Client-Pack를 설치하면 아래와 같은 폴더가 생성이 되고 많은 파일들이 있습니다.



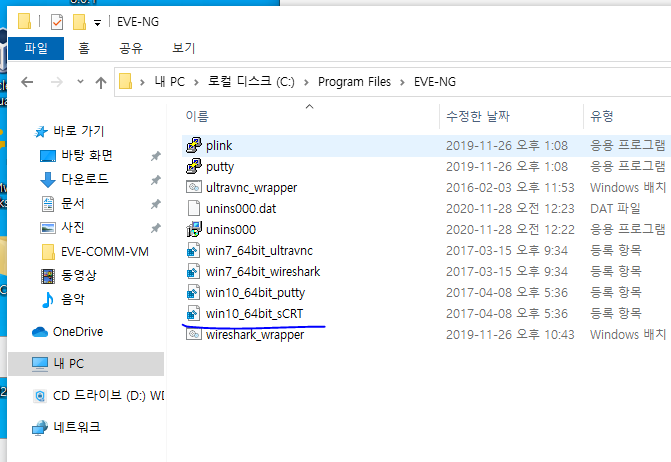

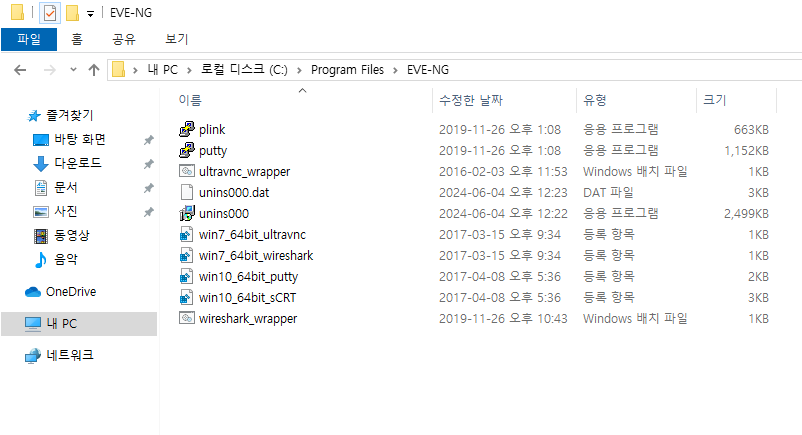

2-1 아래 파일에 보시면 win10_64bit_sCRT 파일을 실행합니다.



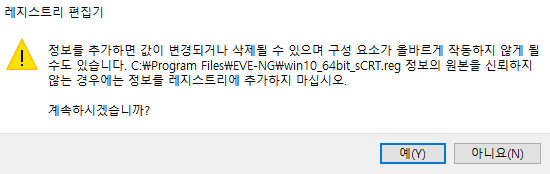

2-2 예 버튼을 클릭합니다.



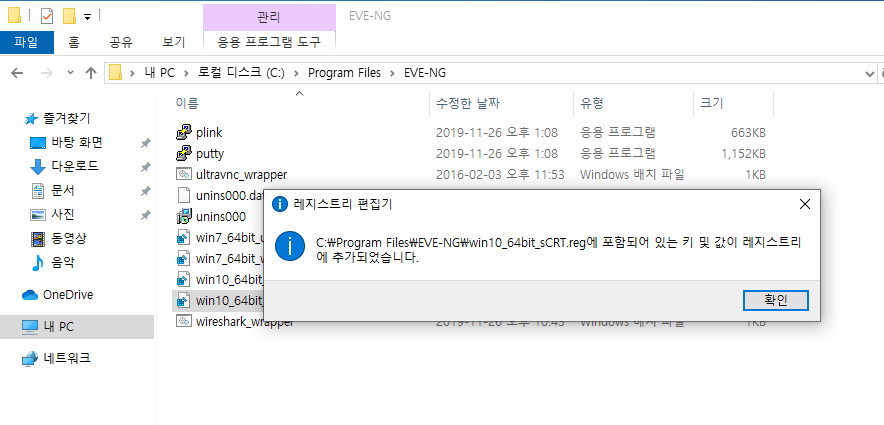

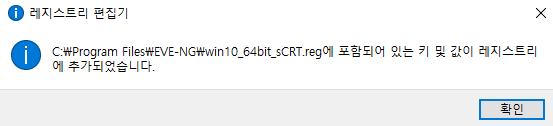

2-3 연동이 완료되었습니다.



3 테스트를 진행하겠습니다.

3-1 EVE-NG 접속해서 VPC 장비 하나를 생성하고 시작합니다



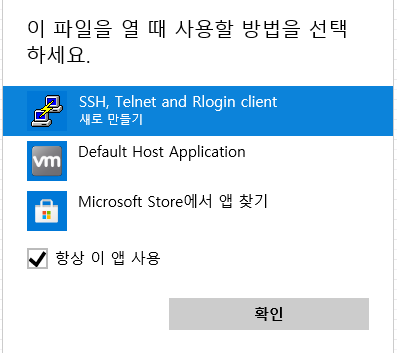

3-2 아래 SecureCRT Application 선택하고  항상 이 앱 사용을 선택합니다.



3-3 정상적으로 동작중에 있습니다.



3-4 만약에 telnet 기본앱을 putty 변경하는 방법.

Windows10

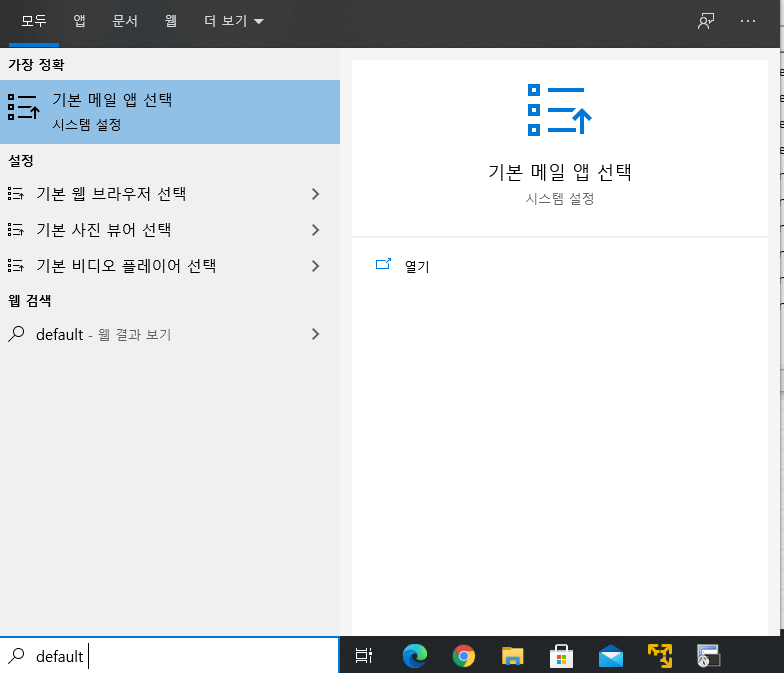

기본 메일 앱 선택

맨 밑에 프로토콜별 기본 앱 선택

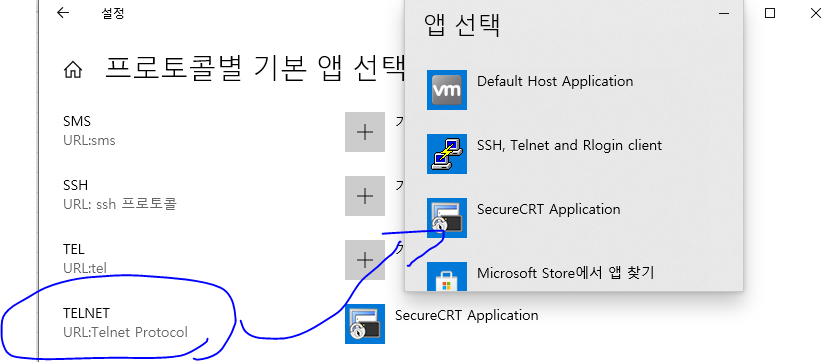

Telnet에 앱 선택을 클릭하고 SecureCRT를 선택하면, EVE-NG에서 장비를 실행하고 콘솔화면이 CRT로 열립니다.



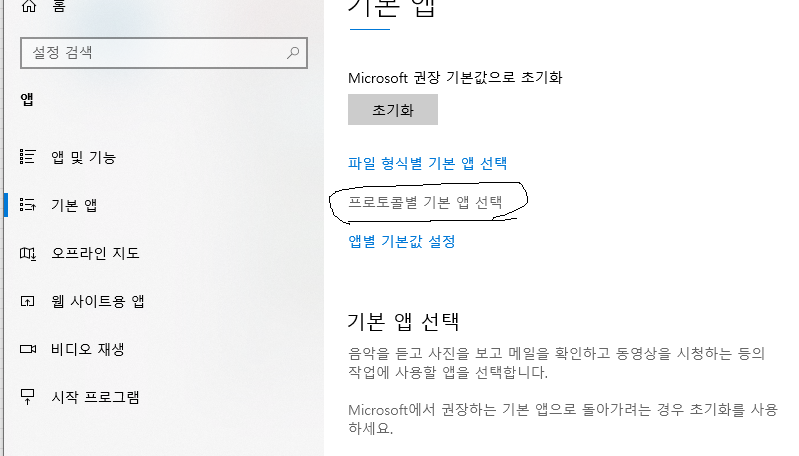

Windows 10

기본 앱 -> 프로토콜별 기본 앱 선택 ->

TELNET 선택하면 사용 가능은 앱이 있습니다. Putty 선택하면 다시 Putty로 사용 가능합니다.



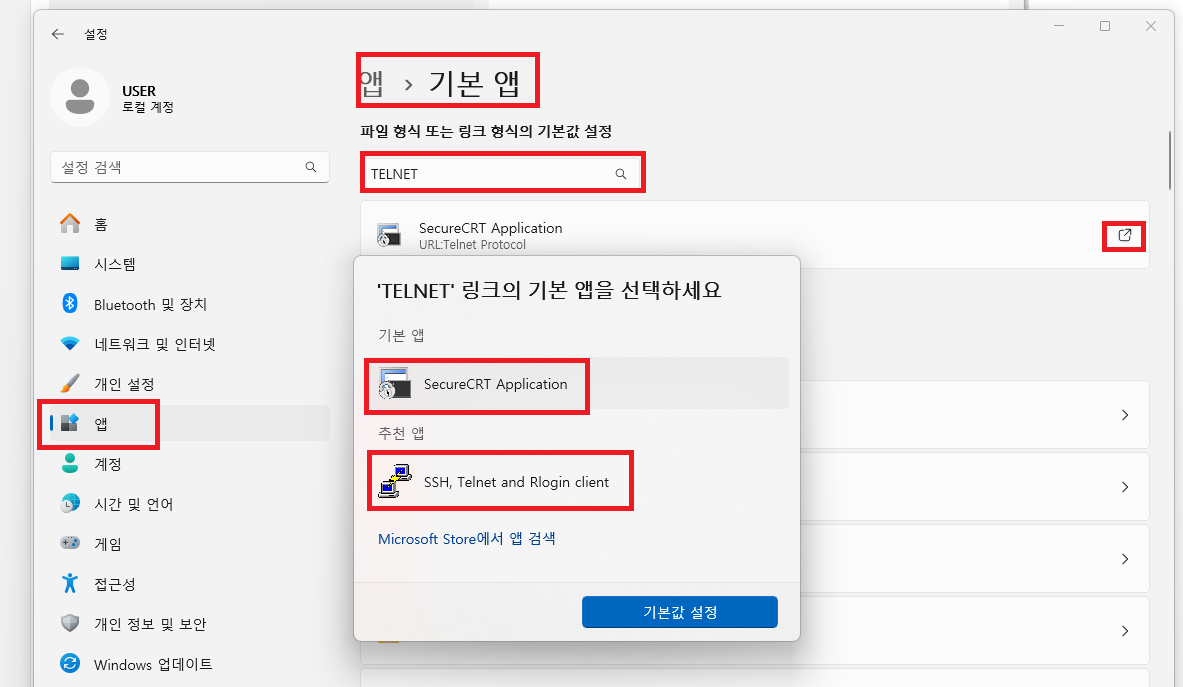

Windows 11 기준

앱 -> 기본앱 -> TELNET 검색 -> 오른쪽 작은 아이콘 선택 -> 다른 telnet 프로그램으로 변경합니다.



[2024][EVE-NG #6] EVE-NG에 secure crt 설치하기 글을 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #8] vIOS 스위 설치하기  (2) 2024.07.02
[2024][EVE-NG #7] vIOS 라우터 설치하기  (0) 2024.07.01
[2024][EVE-NG #5] EVE-NG-Win-Client-Pack 설치하기.  (0) 2024.06.29
[2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)  (0) 2024.06.28
[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)  (0) 2024.06.27

안녕하세요.



오늘은 저랑 같이 EVE-NG-Win-Client-Pack 설치하기 진행하도록 하겠습니다.

EVE-NG안에 돌아가는 네트워크 장비 또는 윈도/리눅스 서버 등등을 접속할 수 있게 프로그램을 설치해 주고 EVE-NG랑 Host사이에 프로그램을 자동으로 연동해 줍니다.



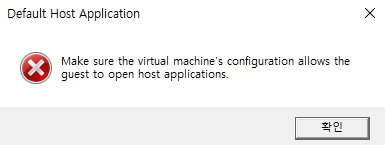

EVE-NG-Win-Client-Pack를 설치를 안 하면 아래와 같이 프로그램을 클릭했을 때 콘솔 화면 되신 에러메시지가 표시됩니다.



EVE-NG 설치 전이라면 아래에 링크를 클릭 후 EVE-NG를 설치합니다.



[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)

https://itblog-kr.tistory.com/11


[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)

https://itblog-kr.tistory.com/12


[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)

https://itblog-kr.tistory.com/13


1. EVE-NG Win-Client-Pack 다운로드하기.

https://www.eve-ng.net/index.php/download/



Download -

Download Links and info for EVE-NG                              EVE-NG Professional/Learning Center Version 6.2.0-3 This edition requires to buy license. To buy a license please go to our Buy …

www.eve-ng.net



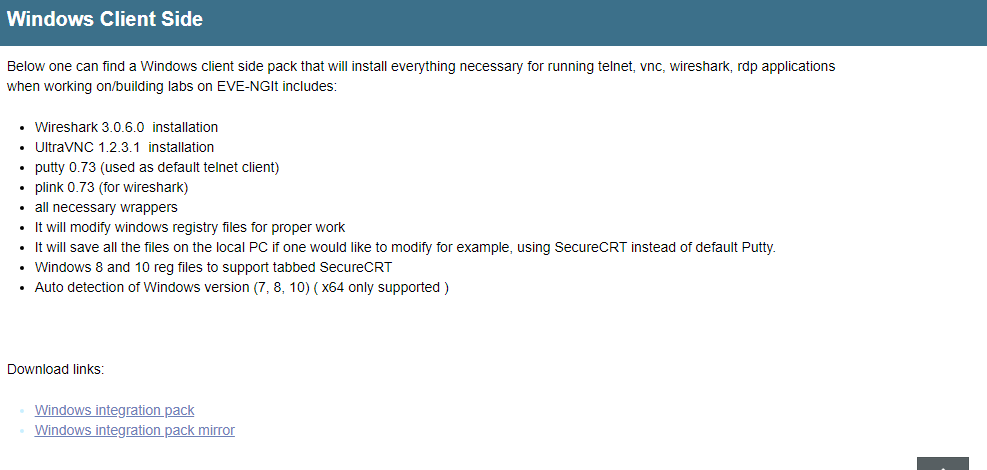

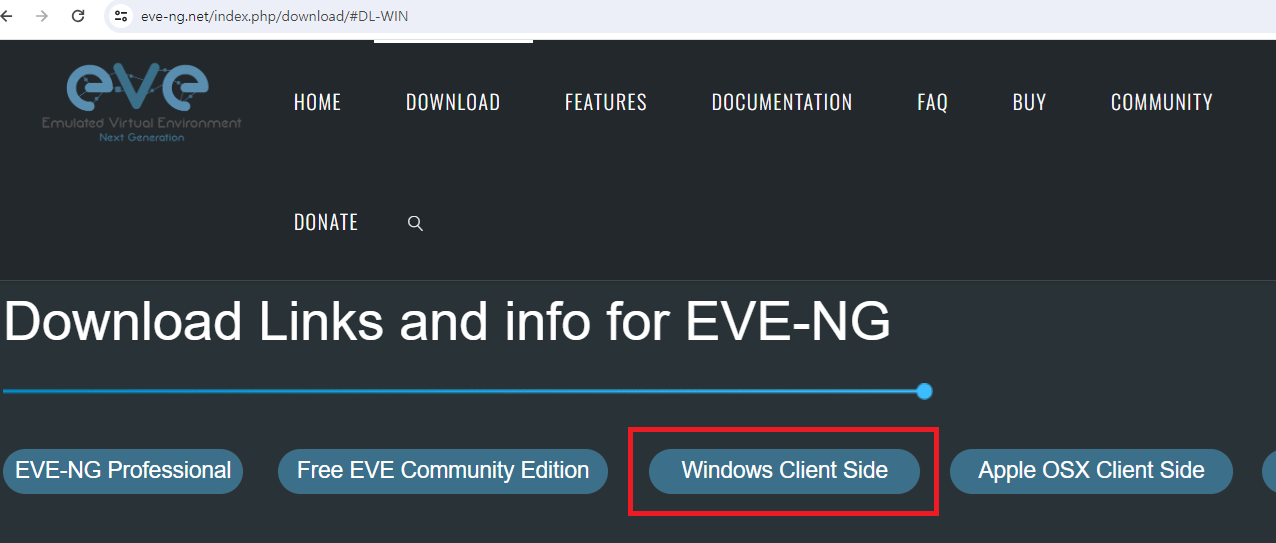

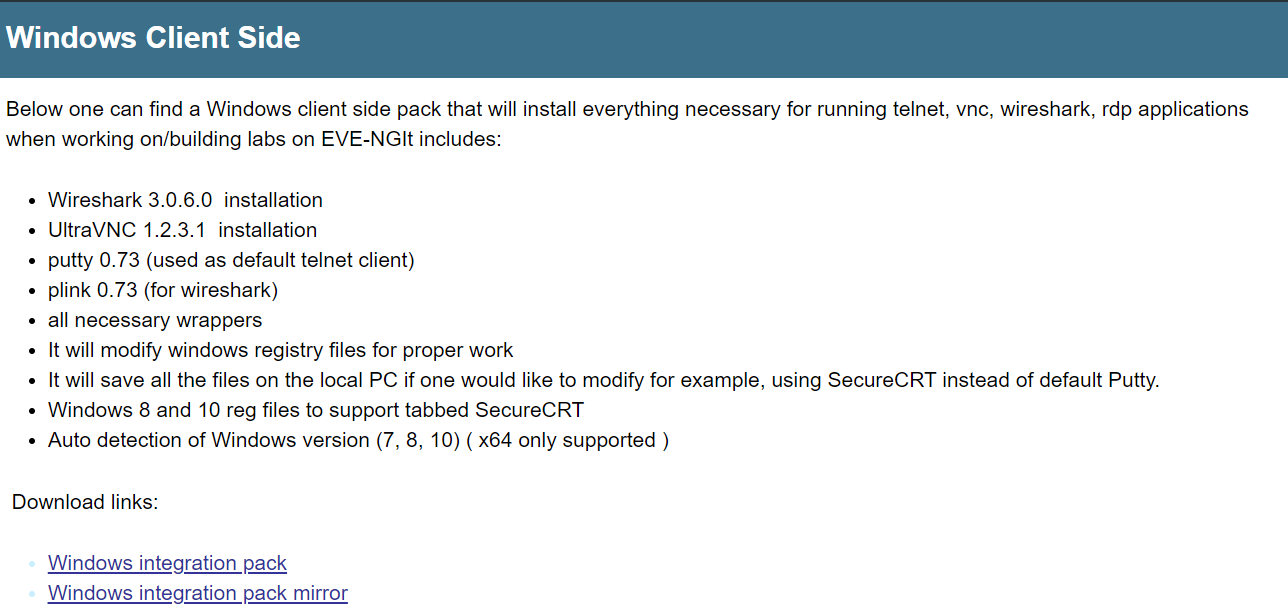

1-1 Windows Client Side 버튼을 클릭합니다.



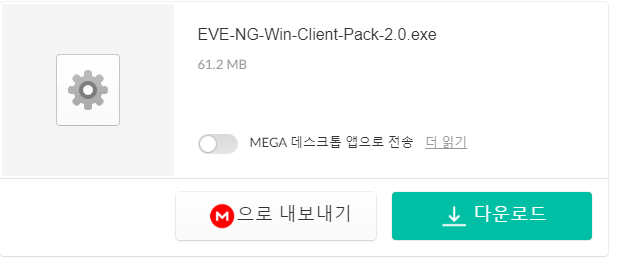

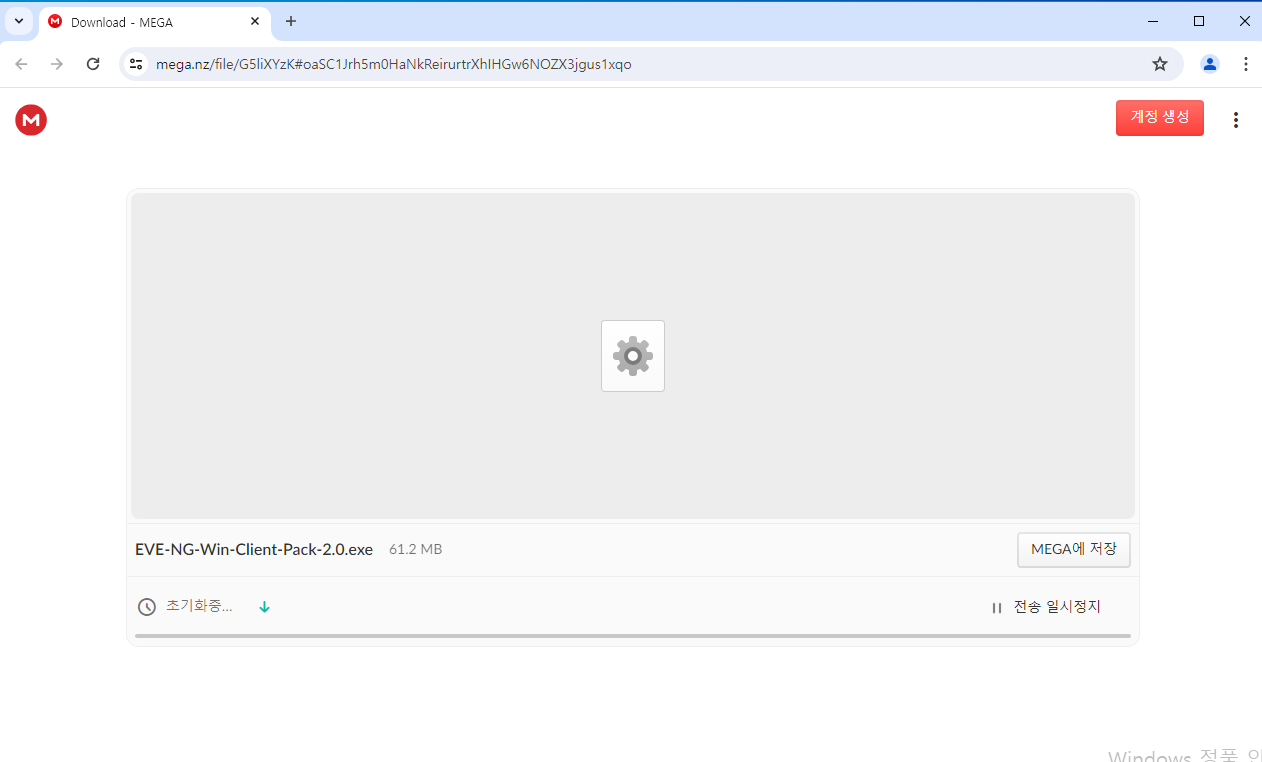

1-2 아래 Downlload Links 클릭해서 파일을 다운로드합니다.





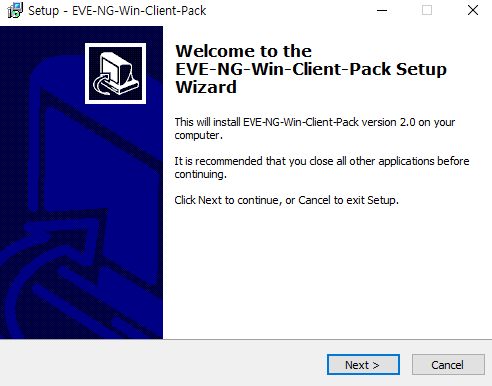

1-3 Next 버튼을 클릭합니다.



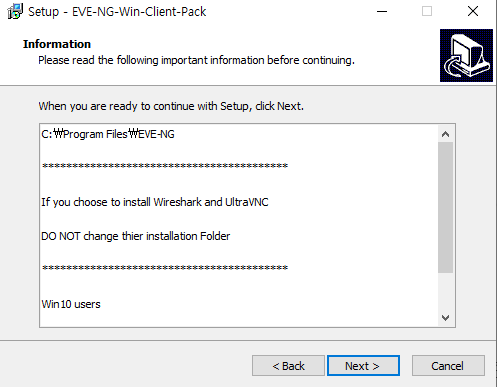

1-4 Next 버튼을 클릭합니다.



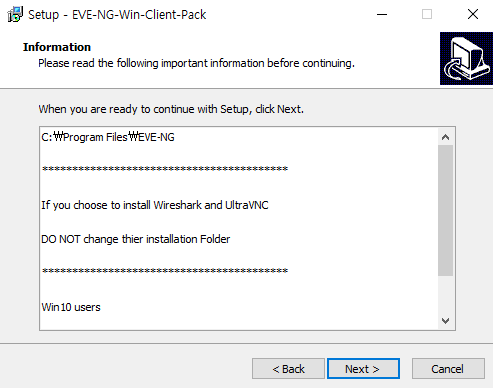

1-5 Next 버튼을 클릭합니다.

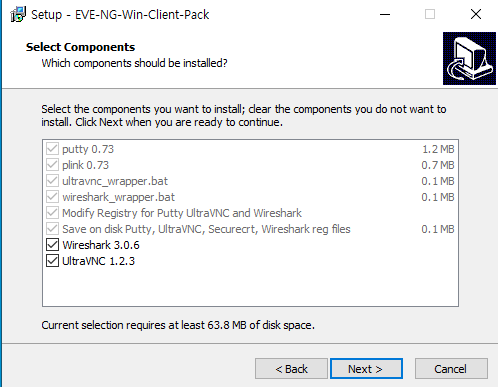

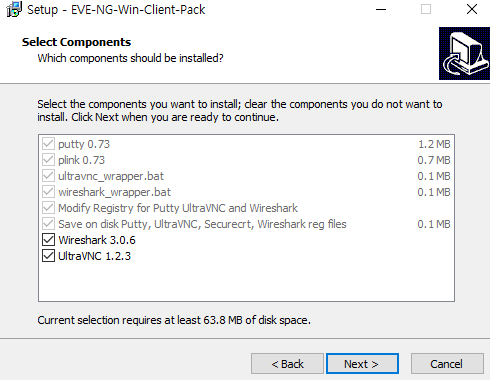

아래 사진처럼 프로그램들이 설치가 됩니다.

1-6 I accept the agreement 선택하고 Next버튼을 클릭합니다.



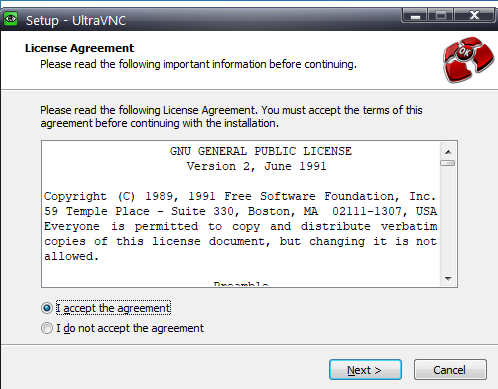

1-6 I accept the agreement 선택하고 Next버튼을 클릭합니다.



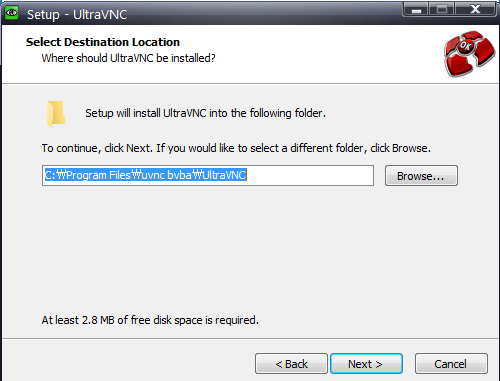

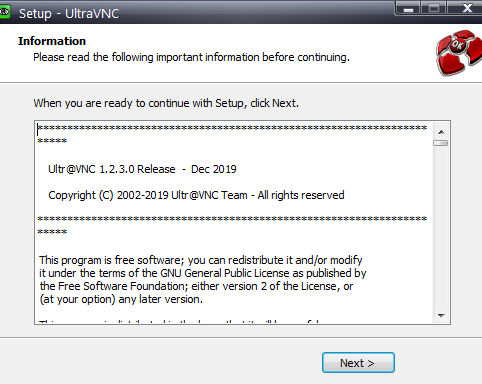

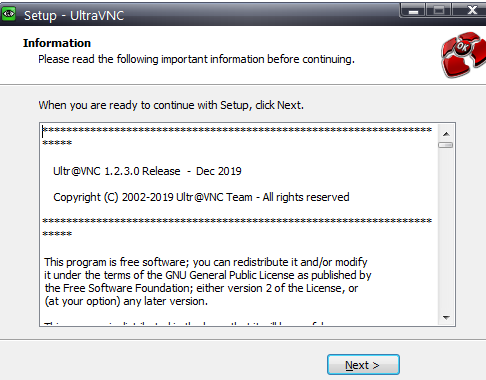

1-7 Next버튼을 클릭합니다.



1-8 Next버튼을 클릭합니다.



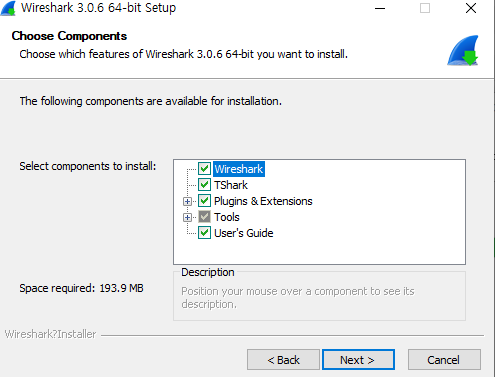

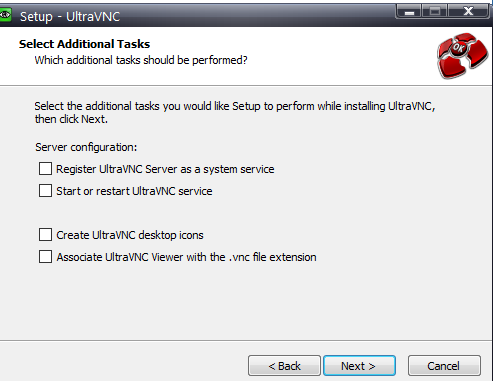

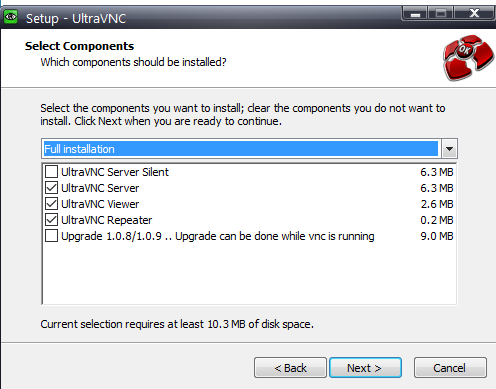

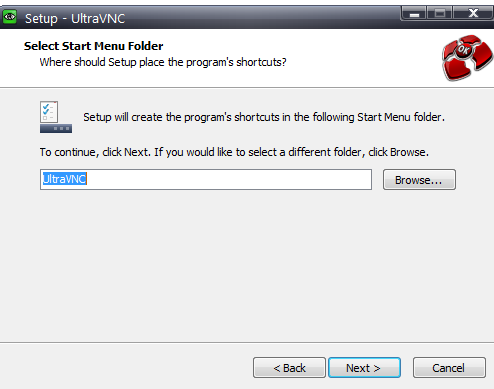

1-9 Next버튼을 클릭합니다.



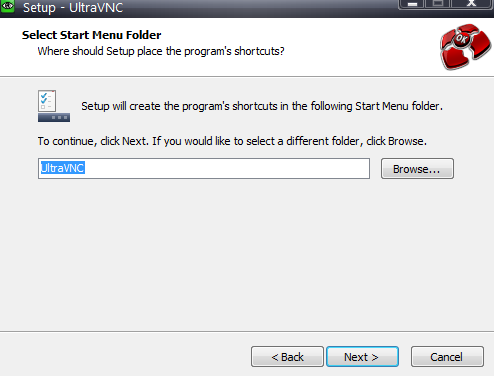

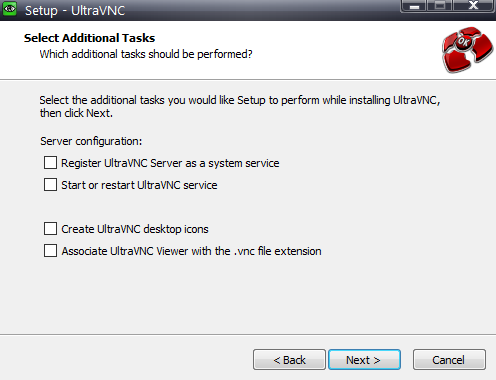

1-10 Next버튼을 클릭합니다.



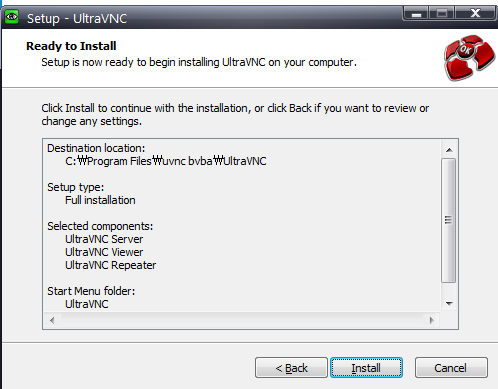

1-11 Install 버튼을 클릭합니다.



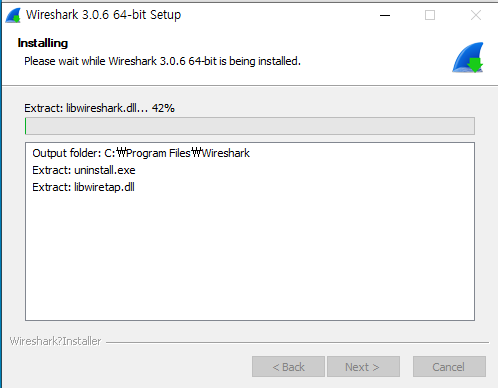

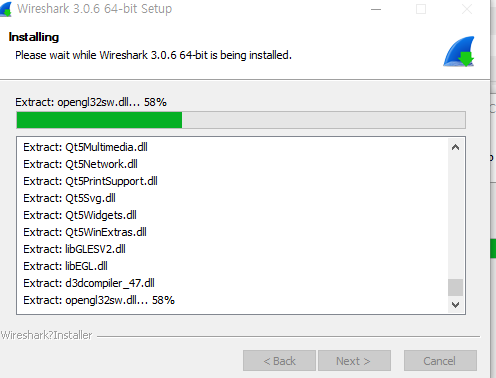

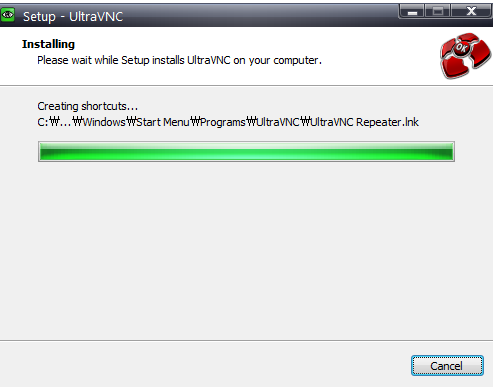

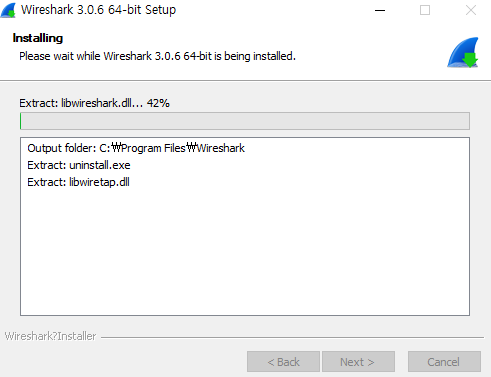

1-12 설치가 완료될 때까지 기다립니다.



1-13 Next버튼을 클릭합니다.



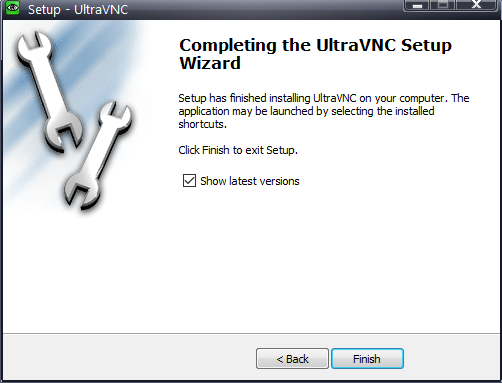

1-14 Finish 버튼을 클릭합니다.



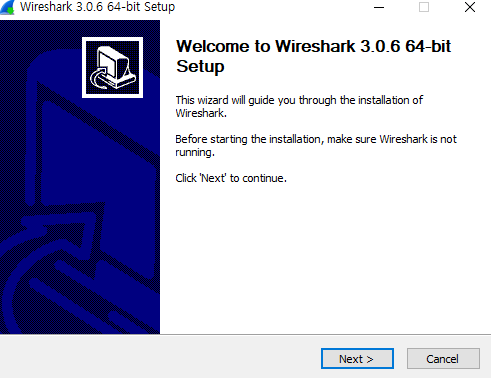

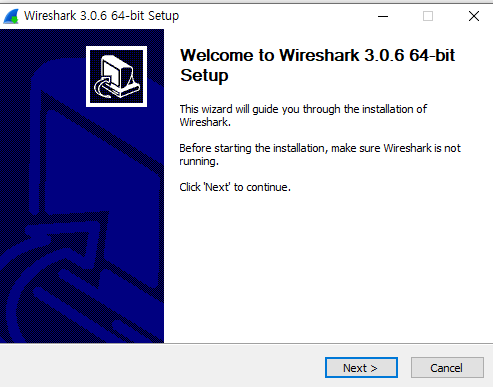

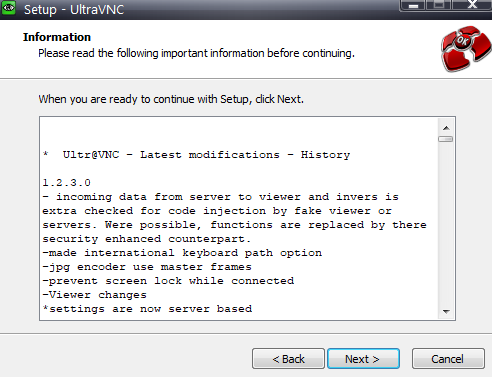

1-15 Next 버튼을 클릭합니다.



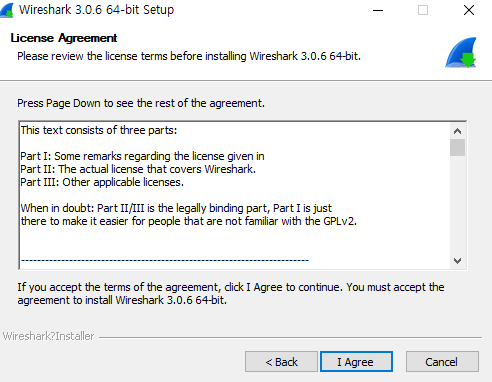

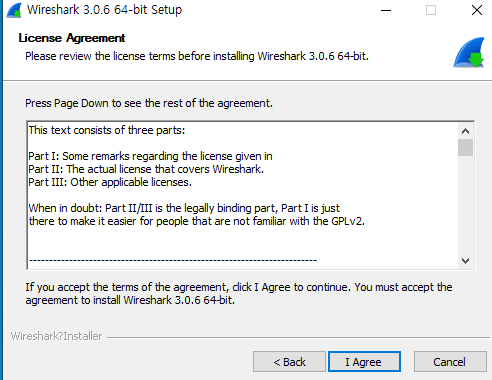

1-16 I agree 버튼을 클릭합니다.



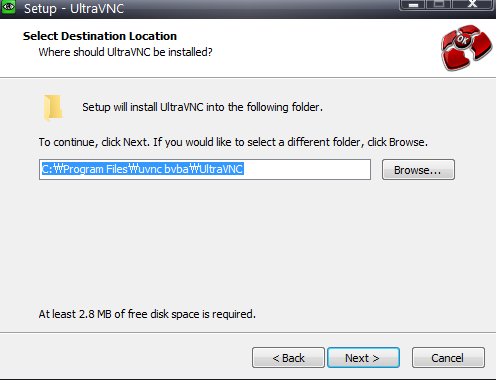

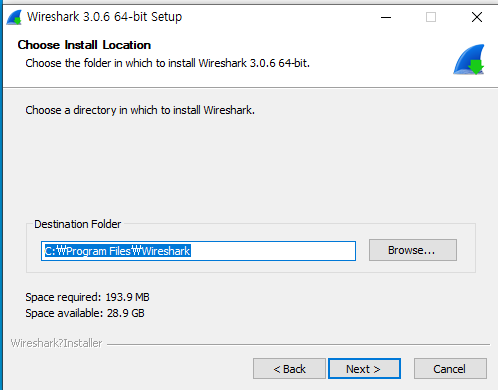

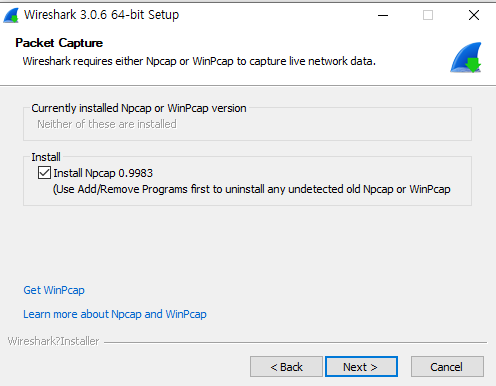

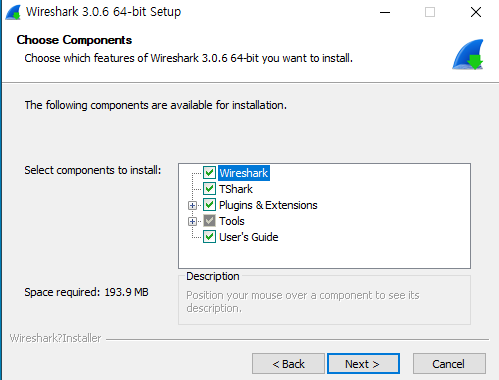

1-17 Next버튼을 클릭합니다.



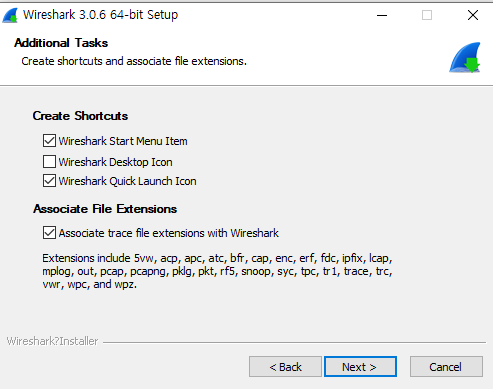

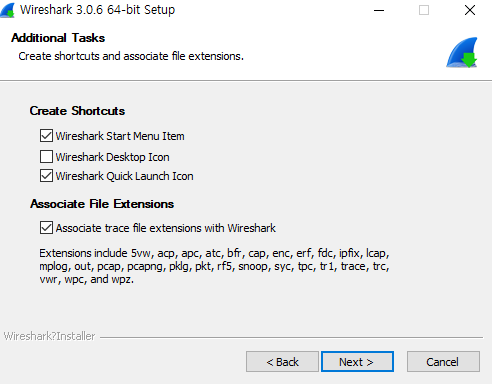

1-18 Next버튼을 클릭합니다.



1-19 Next버튼을 클릭합니다.



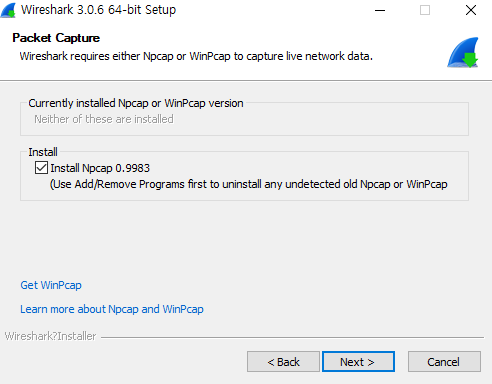

1-20 Next버튼을 클릭합니다.



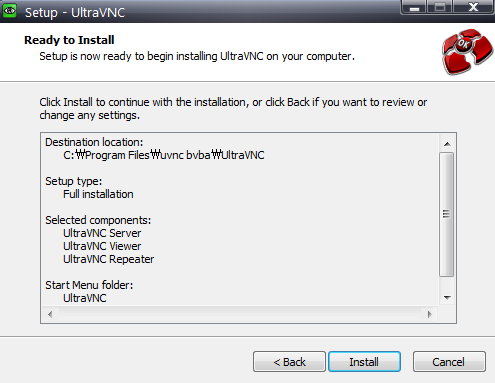

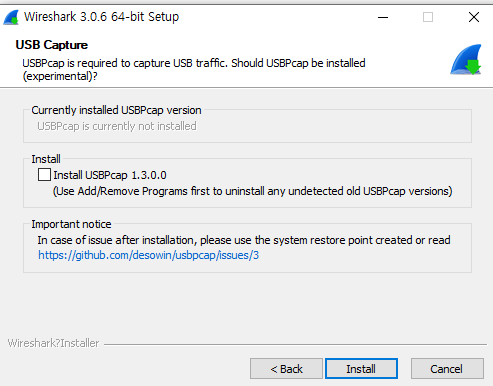

1-21 Install 버튼을 클릭합니다.



1-22 설치가 완료될 때까지 기다립니다.



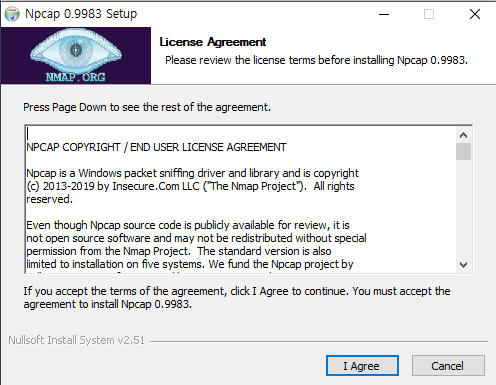

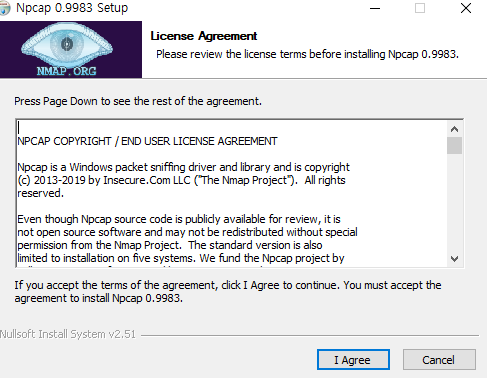

1-23 I agree버튼을 클릭합니다.



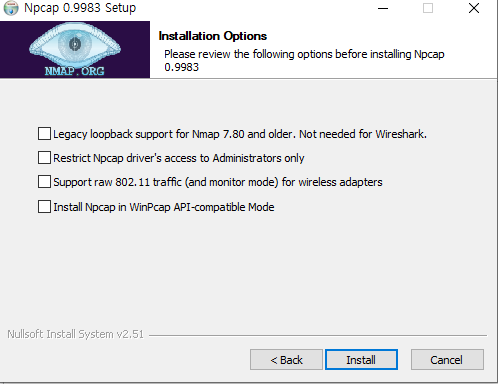

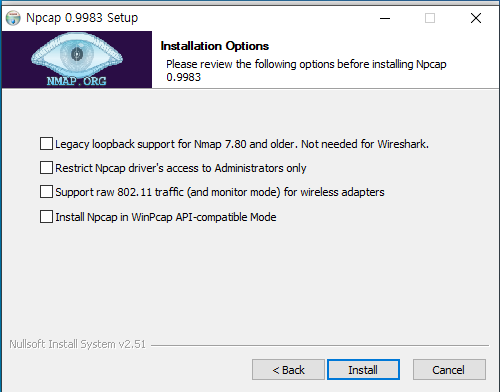

1-24 Install버튼을 클릭합니다.



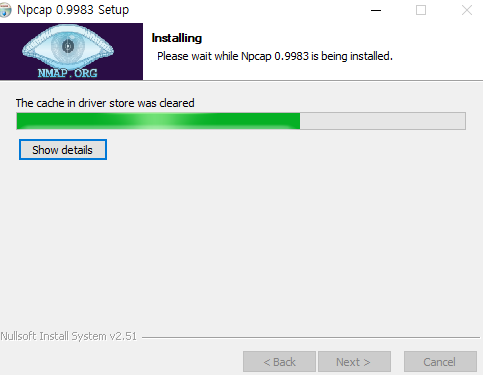

1-25 설치가 완료될 때까지 기다립니다.



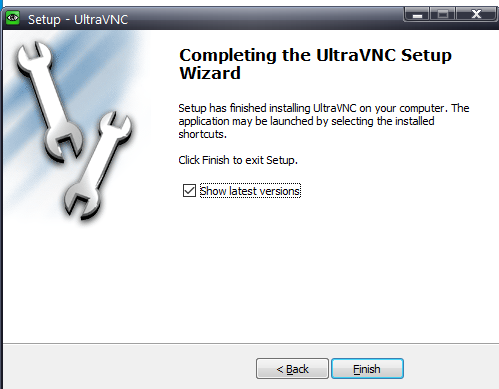

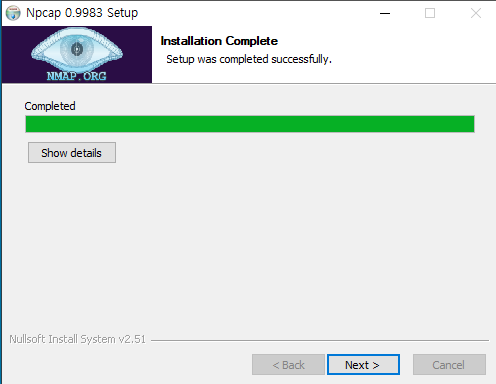

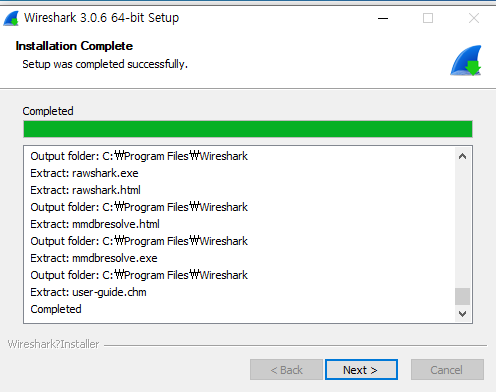

1-26 Next버튼을 클릭합니다.



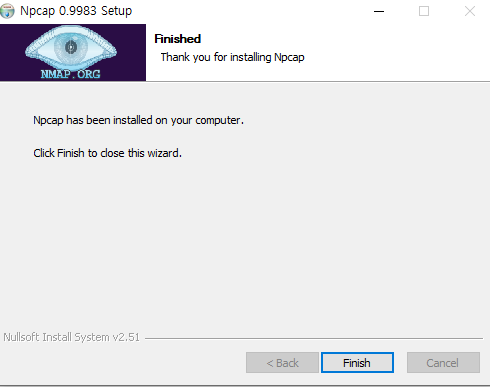

1-27 Finish 버튼을 클릭합니다.



1-28 Next 버튼을 클릭합니다.



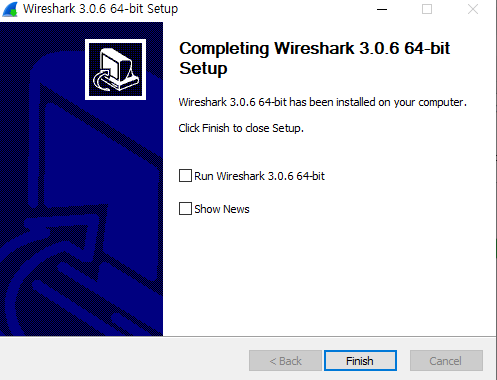

1-29 Finish 버튼을 클릭합니다.



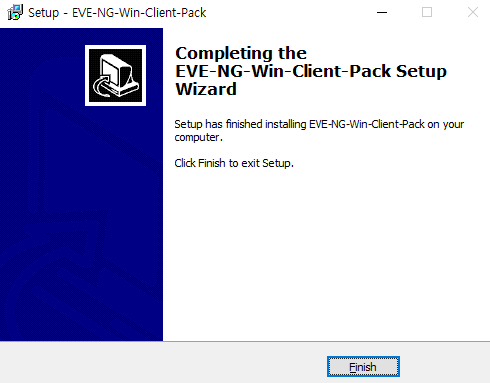

1-30 Finish 버튼을 클릭합니다.



모든 설치가 완료되었습니다.



2. 테스트를 해보겠습니다.



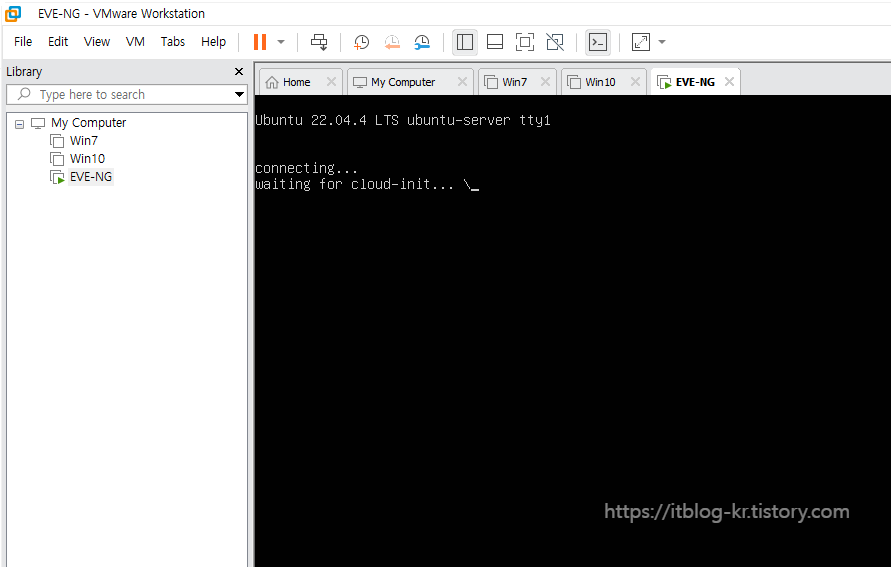

2-1 EVE-NG를 실행합니다.

저는 EVE-NG가 VMware Workstation Pro에 설치했습니다.

IP주소는 환경에 따라서 다릅니다. 꼭 IP 주소를 확인하시기 바랍니다.



2-2 http://192.168.40.128 접속합니다.



로그인합니다. 기본 로그인 정보는 아래와 같습니다

ID: admin

Pasword: eve



2-3 http://192.168.40.128 접속합니다.

오른쪽 마우스를 클릭해서 Node를 선택합니다.



2-4 아래 정보를 선택합니다.

Template: VPCS

Icon: Desktop



그리고 Save버튼을 클릭합니다.



2-5 Start 버튼을 클릭해서 VPCS를 구동시킵니다.



2-6 아래처럼 Putty가 자동으로 실행되면서 VPC장비에 접속이 되었습니다.



이제 기본적인 설치는 완료되었습니다.

이제부터 테스트하고자 하는 장비(Image)를 EVE-NG에 업로드하고 장비를 공부하고 테스트하면 됩니다.



EVE-NG 공식 사이트에서 현재 기준 지원되는 장비 Image는 아래와 같습니다.



https://www.eve-ng.net/index.php/documentation/supported-images/



Supported Images -

EVE-NG Supported images How to load images in EVE-NG please follow section: How to Load images Dynamips (Cisco IOS emulation) c7200-adventerprisek9-mz.152-4.S6 (supported cards: PA-FE-TX, PA-4E, PA-8E) c3725-adventerprisek9-mz.124-15.T14 (supported cards:

www.eve-ng.net





Dynamips (Cisco IOS emulation)

  • c7200-adventerprisek9-mz.152-4.S6 (supported cards: PA-FE-TX, PA-4E, PA-8E)
  • c3725-adventerprisek9-mz.124-15.T14 (supported cards: NM-1FE-TX, NM-16ESW)
  • c1710-bk9no3r2sy-mz.124-23
  • Other images from the  series above should work too

IOL (IOS on Linux also known as IOU)

Recommended images:

  • i86bi_linux_l2-adventerprisek9-ms.SSA.high_iron_20190423.bin
  • i86bi_LinuxL3-AdvEnterpriseK9-M2_157_3_May_2018.bin
  • L3-ADVENTERPRISEK9-M-15.4-2T.bin
  • And all newer version

Qemu images

  • Cisco ACS 5.6, 5.8
  • Cisco AMP Private cloud
  • Cisco ISE 1.2, 1.4
  • Cisco ISE 2.1, 2.2, 2.3, 2.4, 2.6, 2.7. 3.0
  • Cisco ASA 8.0.2 (Single and Multi Context)
  • Cisco ASA 8.4 Multicontext Support
  • Cisco ASA 9.1.5 Multicontext Support
  • Cisco ASAv 9.6.2, 9.7.1, 9.14.X and later
  • Cisco DCNM 11.x
  • Cisco IPS 7.1
  • Cisco Firepower 6.x, 7.x Management centre (FMC)
  • Cisco Firepower 6.x, 7.xThreat defence ASAv (FTD)
  • Cisco Firepower 6.x, 7.x NGIPSv
  • Cisco Firepower 5.4 (NGIPS, FMC)
  • Cisco CSR 3.16, 3,17
  • Cisco CSR 16.x, 17.x (Everest, Fuji, Gibraltar, etc)
  • Cisco Catalyst 8000v
  • Cisco Catalyst WLC 9800
  • Cisco ISRv 17.x
  • Cisco CSR SD-WAN 16.x
  • Cisco vIOS L3
  • Cisco vIOS L2
  • Cisco ESA 9.7, 9.8, 10.x, 11.x, 12.x Email Security Appliance
  • Cisco WSA 8.6, 9.2 10.x, 11.x, 12.x Web Security Appliance
  • Cisco CDA 1.0 Context Delivery Agent
  • Cisco NXOS Titanium 7.1.0.3
  • Cisco NXOSk9 (require source of 2xCPU and 8G RAM for single node)
  • Cisco Prime Infra 3.x
  • Cisco StealthWatch 7.x
  • Cisco XRv 5.2.2, 5.3.2, 6.0.1, 6.0.2
  • Cisco XRvK9 6.x.x (require source of 4xCPU and 16G RAM for single node)
  • Cisco vWLC, 7.4. 8.0.100, 8.2.x, 8.3.x, 8.6, and newer
  • Cisco vNAM Virtual Network Analysis Module 6.2.x
  • Cisco vWAAS 200.5.5, 6.2.3
  • Cisco Viptela SD-WAN 18.x, 19.x, 20.x
  • Cisco CUCM 11.5.1.11900-26, 12.1.x, 12.5.x
  • Cisco Expressway 12.5, 12.6
  • Cisco Meeting Server 12.9
  • Cisco Unity Express 10.1.x
  • Cisco UCCX 12.1
  • Cisco CUP UC  Manager IM & Presence Service 12.1
  • Cyberoam Firewall
  • Juniper vSRX 12.1.47D
  • Juniper Olive M series
  • Juniper vSRX NG 15.1×49-D40.6, D70, D100, D110
  • Juniper vSRX NG 17.x, 18.x, 19.x, 3.0
  • Juniper SDWAN 128T
  • Juniper vMX 14.1.4R10
  • Juniper vMX 16.1R3.10, 17.x, 18.x, 19.x  VCP (control plane node)
  • Juniper vMX 16.1R3.10, 17.x, 18.x, 19.x VFP (forwarding plane node)
  • Juniper vMX 17.1, 17.2, 17.3, 18.x, 19.x VCP (control plane node)
  • Juniper vMX 17.1, 17.2, 17.3, 18.x, 19.x VFP (forwarding plane node)
  • Juniper vQFX 10K VRE 15.1X53, 17.x, 18.x (routing engine)
  • Juniper vQFX 10K VFE 15.1X53, 17.x, 19.x (forwarding engine)
  • Juniper VRR 18.x, 19.x
  • Junos J-Space 16.1
  • Kerio Control Firewall
  • Alcatel 7750SR: 13.0.R3
  • A10, vThunder 2.7.1, 4.x
  • Apple OSX ( https://github.com/kholia/OSX-KVM )
  • Aruba: Clearpass 6.x
  • Aruba Virtual Mobility Controller 8.x
  • Aruba CX Switch
  • Aruba Netedit
  • Arista vEOS 4,17.2F and later versions
  • Barracuda NGFW
  • Brocade vADX 3.01.1
  • Checkpoint FW: R77-20, R77-30, R80-x
  • Citrix Netscaler 11.0.62
  • Citrix SDWAN
  • Dell SonicWall 11.3.0
  • CumulusVX 2.5.3, 3.6, 3.7
  • Cyberoam FW
  • ExtremeOS 21.1.14
  • Extreme VOSS Switch
  • F5 BIG-IP 12.x, 13.x, 14.x, 15.x, 16.x
  • F5 BIG-IQ 6.x
  • Fortinet Manager v5.x, v6.x
  • Fortinet Mail 5.3, 5.4
  • Fortinet FGT v5.x, 6.x, 7.x
  • Fortinet 5.2.3, 5.6, 6.x, 7.x
  • Forcepoint NGFW 6.8, 6.9
  • Forcepoint Security Manager 6.9
  • Huawei USG6000v
  • Huawei Ar1000v Router
  • HP VSR 1000 7.x
  • Infoblox 8.x
  • Mikrotik 6.30.2, 6.40
  • PaloAlto FW 7.0, 7.1, 8.x, 9.x, 10.x
  • PaloAlto Panorama 8.x, 9.x. 10.x
  • Pulse Secure
  • pfSense FW 2.3, 2.4, 2.5
  • Radware Alteon
  • Riverbed VCX 9.x
  • Silver Peak SD-WAN 8.x
  • SonicWALL FW NSv 200.x
  • Sophos  XG Firewall, SG UTM
  • S-Terra FW, Gate 4.1,
  • S-Terra CSP-VPN gate 3.1
  • TrendMicro FW VTPS 5.x
  • Versa Networks SD-WAN 16.x, 17.x
  • Velocloud SDWAN
  • VMWare ESXi 6.5, 6.7
  • VMWare vCenter 6.5, 6.7
  • VMWare NSX 6.4
  • VMware SD-WAN Velocloud 3.x
  • VyOS 1.1.6
  • Windows 7
  • Windows 8.1
  • Windows 10
  • Windows Server 2003
  • Windows Server 2008R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Linux TinyCore
  • Linux Slax
  • Linux Mint
  • Linux Kali x64 Full
  • Linux Ubuntu Desktop 16.04, 18.x, 20.x
  • Linux DSL 4.4.10
  • Linus Ubuntu Server 16.04, 18.x Webmin, 20.x
  • Lnux Centos
  • Linux RHEL
  • Linux Debian
  • Linux NETem: NETem bandwidth limitation, delay, jitter and packet loss.
  • Ostinato traffic generator 0.7, 0.8, 9.0
  • zScaler



장비 이미지 설치는 다음 강좌에서 진행하도록 하겠습니다.



지금까지 [2024][EVE-NG #5] EVE-NG-Win-Client-Pack 설치하기 글을 읽어주셔서 감사합니다.





저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #7] vIOS 라우터 설치하기  (0) 2024.07.01
[2024][EVE-NG #6] EVE-NG에 secure crt 설치하기.  (0) 2024.06.30
[2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)  (0) 2024.06.28
[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)  (0) 2024.06.27
[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2024.06.26

안녕하세요.



오늘은 주제는 [2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)입니다.



EVE-NG를 설치하기 전에 EVE-NG가 무엇인지 궁금하신 분은 아래 블로그 글을 참조 부탁드립니다.



itblog-kr.tistory.com/1



[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com



EVE-NG는 하드웨어적으로 가상화가 Enable 되어 있어야지 장비를 구동시켰을 때 제대로 동작을 합니다.

  • Intel VT
  • AMD-V(SVM)

만약에 이 바이오스에서 가상화 기능이 Disable 되어 있으면 장비 구동 시켰을 때 3초 후에 다시 장비가 꺼지는 증상을 경험할 수 있습니다.



아래 링크를 참조하여 바이오스에서 가상화를 Enable  합니다.



노트북별로 바이오스 접속 하는 방법과 가상화 메뉴가 다 다를 수 있습니다.



https://itblog-kr.tistory.com/2



[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com







EVE-NG를 설치하기 전에 가상화 프로그램이 필요합니다.

  • VirtualBox(무료)
  • VMware Player(무료)
  • VMware Workstation(유료)
  • Vmware ESXi(무료) - 특정 CPU 소켓 또는 코어수 메모리 제안 - 하드웨어 Full 기능을 다 사용하기 위해서는 라이선스가 필요합니다.

그 외에 다른 가상화 프로그램을 사용하여 EVE-NG를 설치 가능하지만 대부분 위에 프로그램을 사용하여 EVE-NG를 설치하고 네트워크 장비를 공부하고 테스트합니다.



오늘은 ESXi 서버를 사용하여 EVE-NG를 설치하겠습니다.



이번장에서는 VMware ESXi 설치 방법은 생략하겠습니다.



1. EVE-NG 공식사이트에 접속하여 EVE-NG를 다운로드합니다.



현재 시점에서는 아래와 같이 2가지 버전을 다운로드할 수 있습니다.

https://www.eve-ng.net/index.php/download/



Download -

Download Links and info for EVE-NG                              EVE-NG Professional/Learning Center Version 6.2.0-3 This edition requires to buy license. To buy a license please go to our Buy …

www.eve-ng.net



EVE-NG Professional/Learning Center Version 6.2.0-3 (유료 버전)
Free EVE Community Edition Version 6.2.0-2 (무료 버전) - 기능적으로 유료 보전보다는 제한이 없지만 혼자서 공부하는 데에는 지장이 없습니다. 저도 Free 버전을 사용하여 공부 및 프로젝트 테스트하고 있습니다.



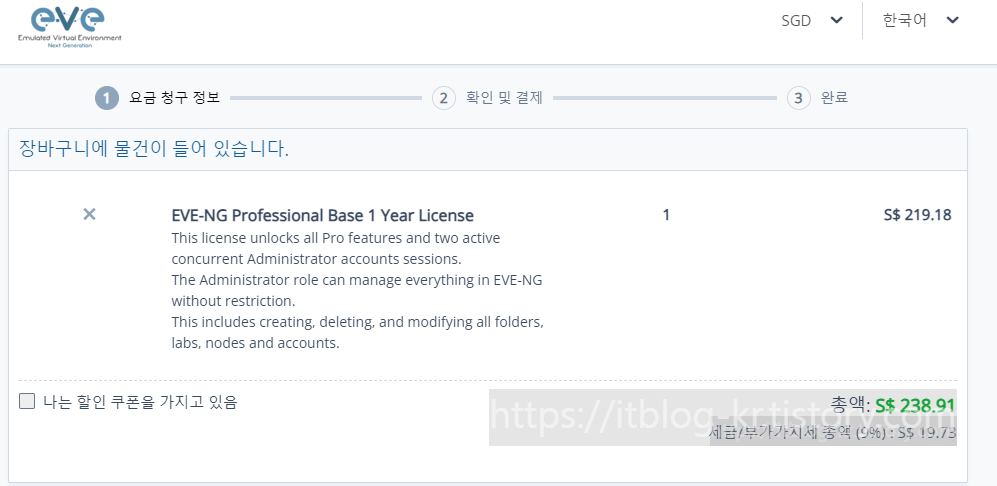

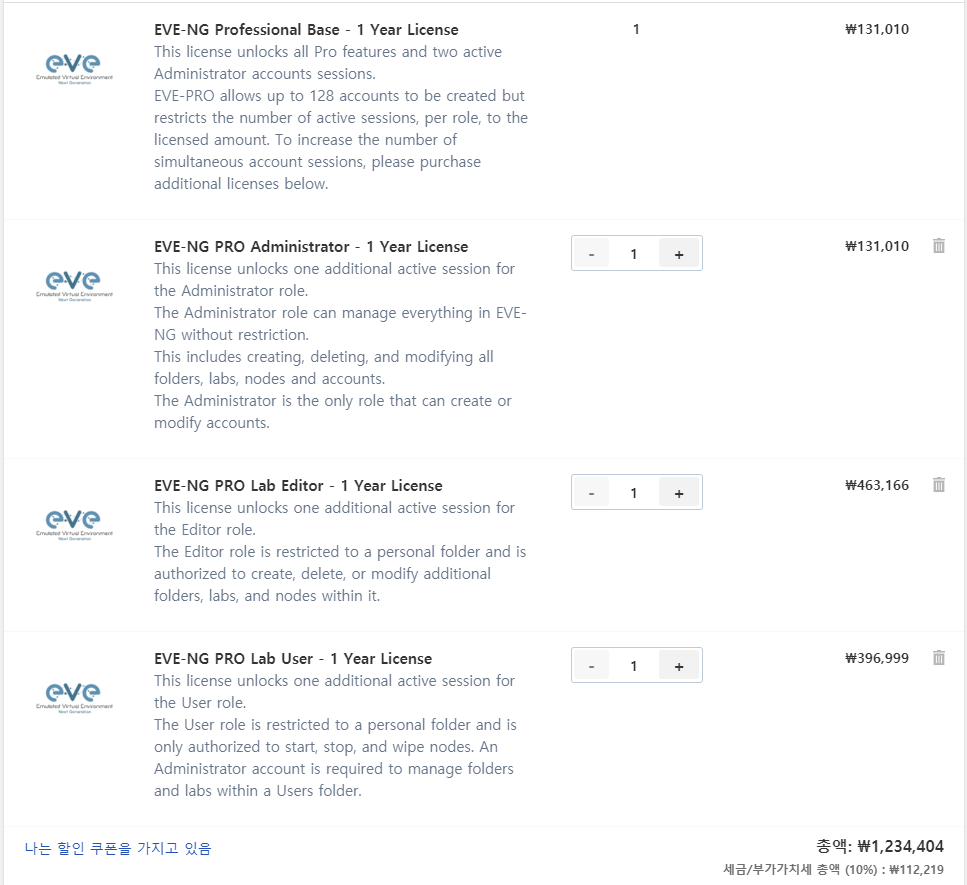

유료 버전은 구동형이며 1년 가격은 약 238.91불 현재 환율로 하면 약 33만 원입니다.



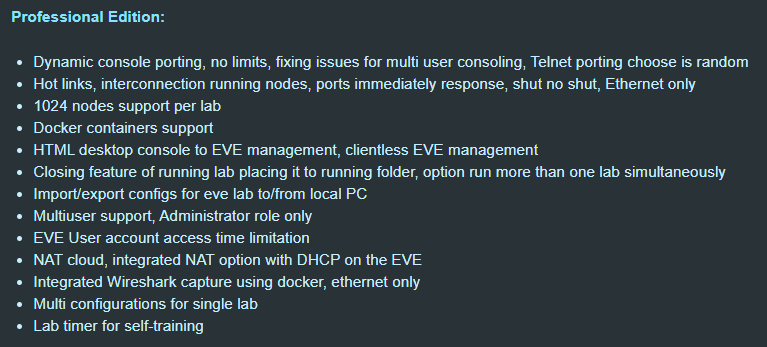

기능에 차이는 아래 표를 참고 부탁드립니다.

Features/Edition Community
 Professional Learning Center Description
Price Free 150 EUR w/o VAT 150 EUR + Added Roles
User’s roles 2x admin accounts only 2x admins simultaneous
unlimited accounts		 admin, user, editor Restrictions of the EVE usage, WEB UI, per user based
Lock user per folder       User cannot see other EVE folders, only his own
Lock user edit rights       User cannot edit labs, images etc
Shared Lab Folder       Shared lab folder visible for all users
User’s account validity (1/4 Hour accuracy)       Ability to set calendar validity for account, Date and time ( From -> To )
Lab Timer       Timer for Lab training
Running labs folder       User can run more than one lab. Running labs will appear in special running labs folder. Per user based
Node limit per lab 63 1024 1024 Limit of nodes to run per lab
TCP ports fixed 128 per POD Dynamic 1-65000 Dynamic 1-65000 Automatic TCP port choose for telnet session
Local Wireshark capture       Local wrapper using ssh and root password to the EVE
Local Telnet client       Local wrapper using locally installed telnet client
Local VNC client       Local wrapper using locally installed vnc client
Wireshark integrated       Docker integrated wireshark
Docker container support       Docker container support
Running nodes interface connections (hot connections)       Hot/live nodes interface connection
NAT Cloud       Integrated NAT cloud, connect node to the internet. NAT to the EVE management interface DHCP 172.29.129.0/24, gateway .254
HTML console without Wireshark capture       HTML console
HTML console with Wireshark capture       HTML wireshark capture
HTML Desktop Console       Integrated Docker PC management
Multi startup configuration choose per lab       Option to create and boot lab from different startup configurations, multi startup config
Export/Import configs or config packs to local PC       Option import and export single config or config packs to the lab
EVE user Radius authentication       Multi Radius servers support
EVE user Active Directory authentication
       Microsoft Active Directory support
Custom image template, cli based       Option create own image templates.
EVE Lab chat       Lab chat between EVE lab users.
Custom MAC address for Qemu nodes       Option to change first interface MAC address for qemu nodes
Shared Lab
       Shared Lab folder, drop lab for others
Shared Project
       Shared Lab one to many, Single Lab allows work a team with single lab.
Link Quality, Delay, packet loss, jitter       Feature allows apply link quality functions: packet loss, delay and rate
Link design feature       Option to change connection colour, style
Rich integrated text editor       Rich HTML text editor for text and objects management in the lab.
Advanced Lab design objects       Round square, lines, arrowed lines, style and colour
Admin user option to join in other user lab       Admin user can join to the other user lab in the parallel session
Admin user option to open parallel console session to other user node       Admin user can open parallel console session to other user node
Running labs and nodes management       Admin can manage other user running labs and nodes. Join or stop labs or nodes.
EVE Cook Book       EVE Professional or Community Cook Book
Info about HDD/labs use per user, User infoweb GUI       Information about user HDD resource use
User quota (limit cpu/ram per user)       Limit cpu/ram per user. User profile EVE resource usage limitation.
Serial interface capture (IOL only)
       HDLC/PPP/Frame Relay support for serial’s links
Link state and suspend / resume       Link state support for Qemu, IOL, Dockers
Dark Mode       Switch Lab view mode to Dark or Light mode
Lab Task management       Option to add offline pdf or online document into lab Task
EVE Cluster       Multi servers EVE system
EVE Backup Manager        Full Backup and Restore from Backup Solution



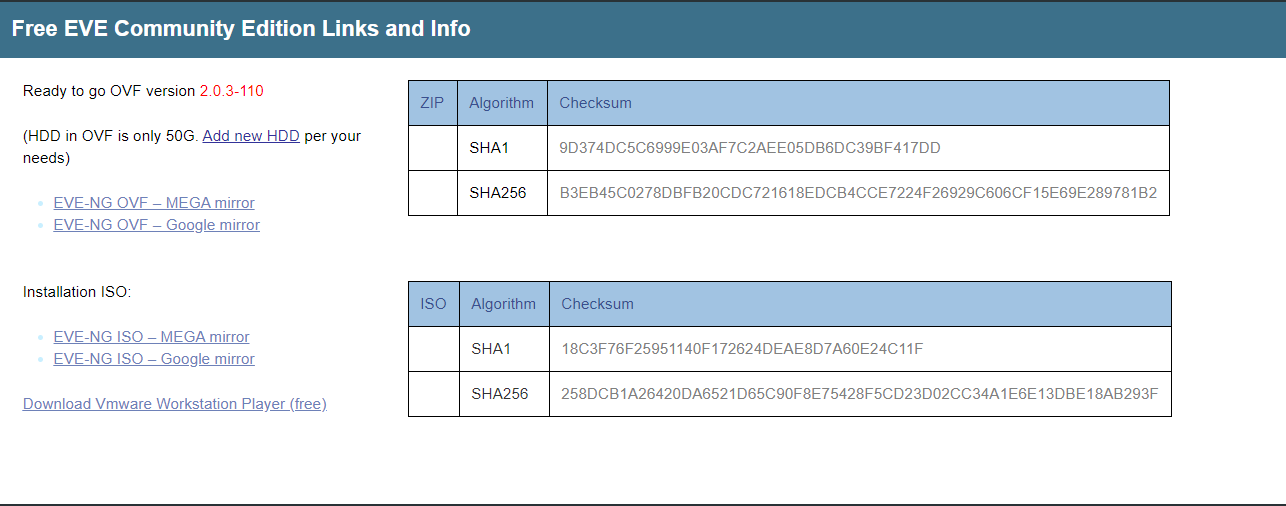

2-1 EVE-NG Community 버전을 다운로드합니다.


예전에는 OVF 또는 OVA로 제공되었으나 현재는 ISO파일로 제공됩니다.



아래 링크처럼 MEGA Mirror 또는 Direct Link를 통하여 다운로드합니다.

2-2 VMware ESXi 서버에 접속하고 로그인합니다.



2-3 가상 시스템을 클릭합니다.



2-4 VM 생성/등록 버튼을 클릭합니다.



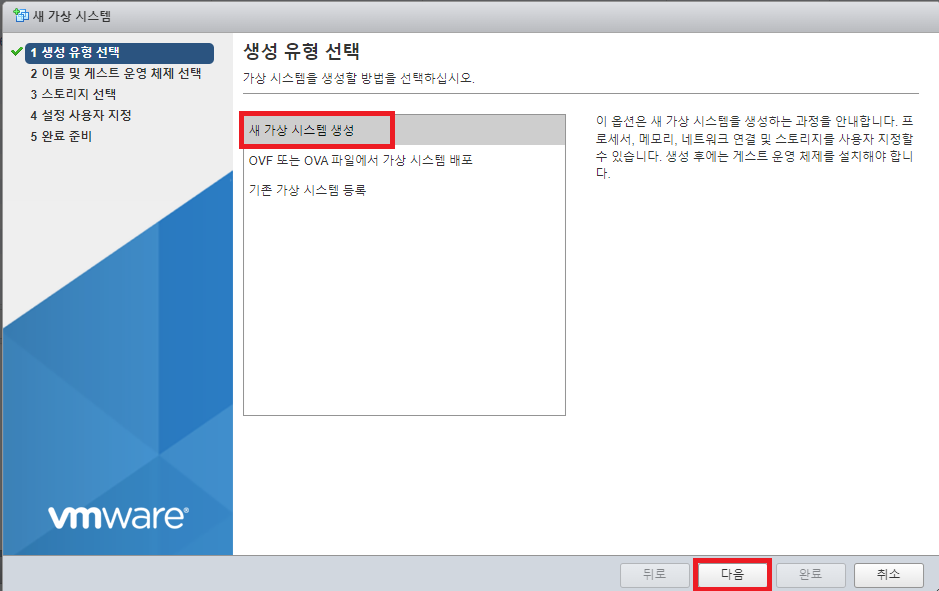

2-5 새 가상 시스템 생성 선택 그리고 다음 버튼을 클릭합니다.



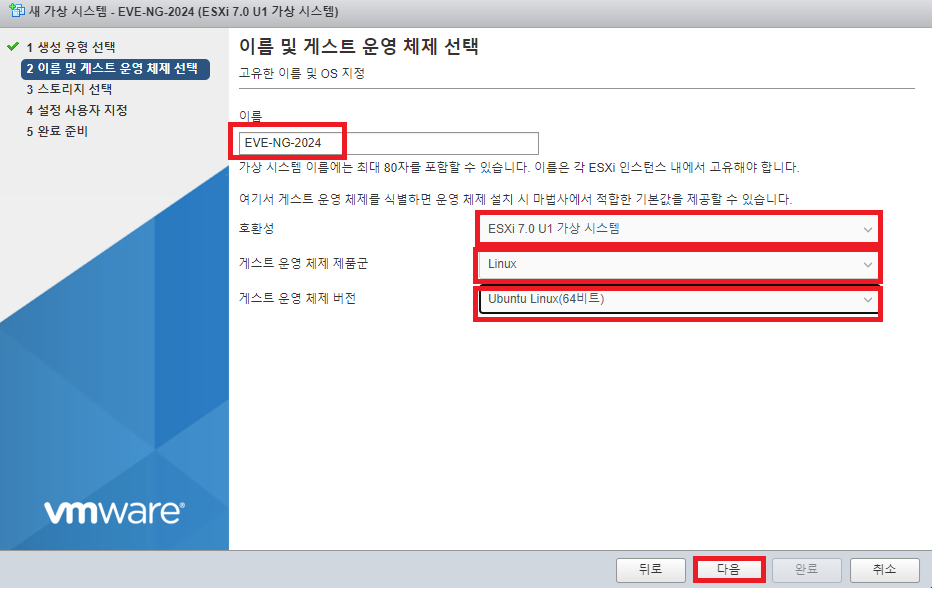

2-6 아래 같이 정보를 입력합니다.



이름: EVE-NG-2024 - 마음에 드는 이름을 입력하시면 됩니다.

게스트 운영 체제 제품군: Linux

게스트 운영 체제 버전: Ubuntu Linux(64비트)



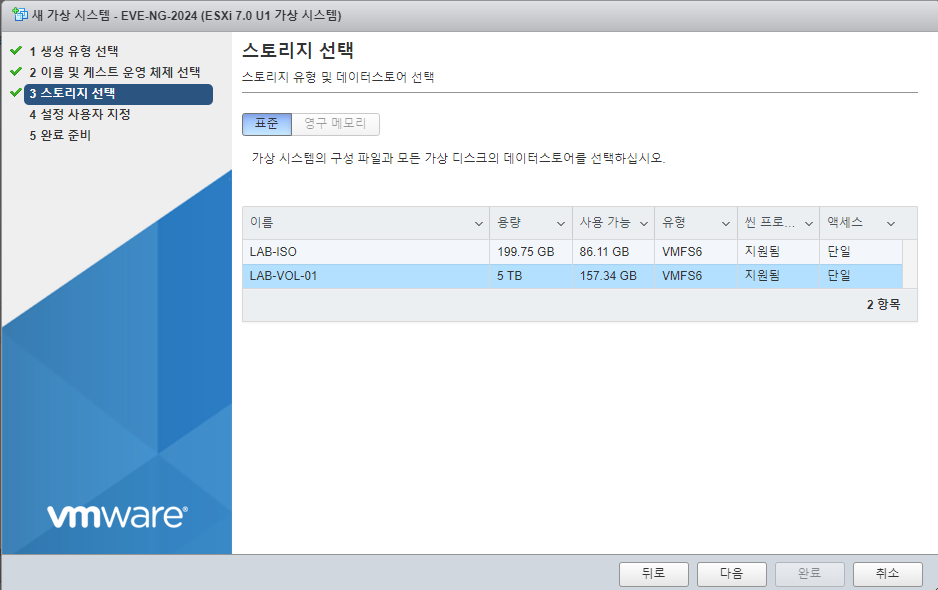

2-7 스트로 지를 선택하고 다음 버튼을 클릭합니다.



2-8 아래 정보를 입력합니다

CPU:

소켓당 코어 수:

위에 정보는 사용하시는 서버에  CPU랑 소켓당 코어수가 다르기 때문에 서버 CPU상활에 맞게 설정합니다.



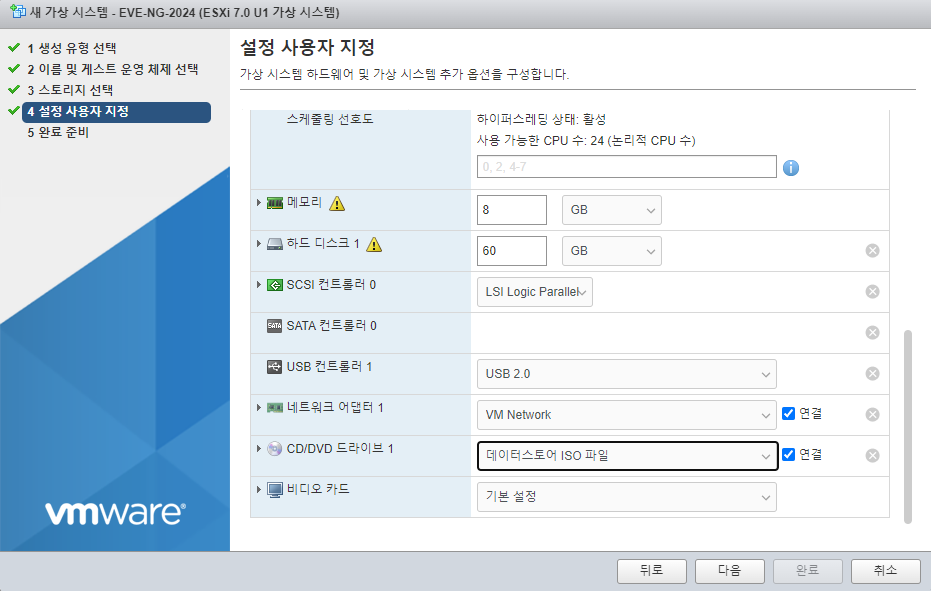

2-9 아래 같이 정보를 입력합니다.

메모리: 8G 많을수록 좋습니다

하드디스크: 60G 많은수록 좋습니다.

CD/DVD드라이브: EVE-NG Community ISO파일을 선택합니다.



네트워크 어댑터랑 CD/DVD 드라이브 모두 다 연결 체크되어 있는지 확인하고 다음 버튼을 클릭합니다.



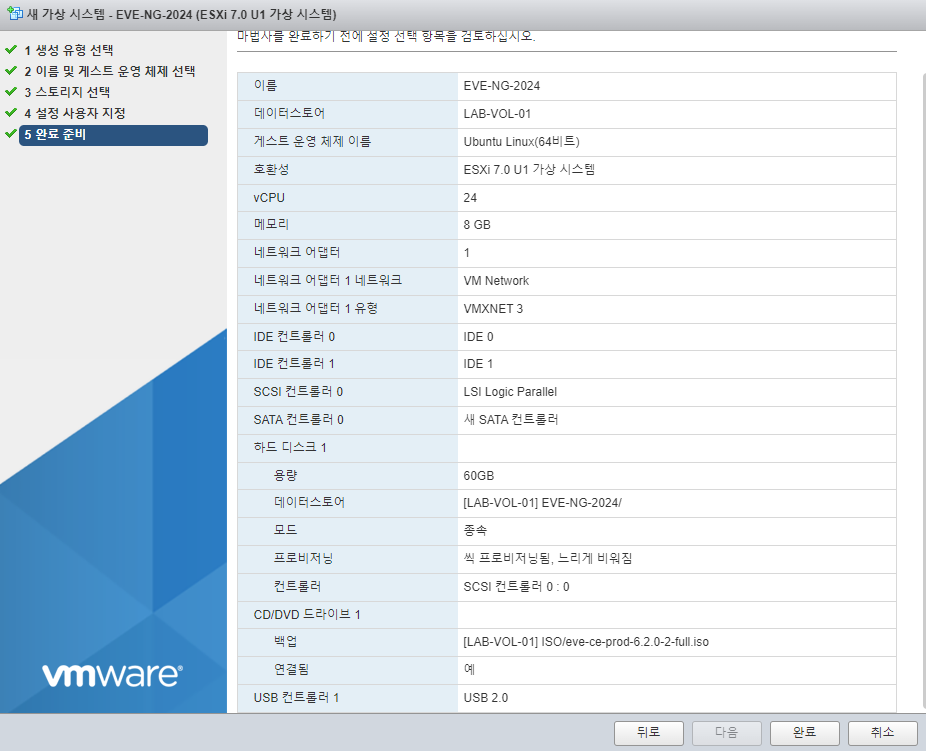

2-10 완료 버튼을 클릭합니다.



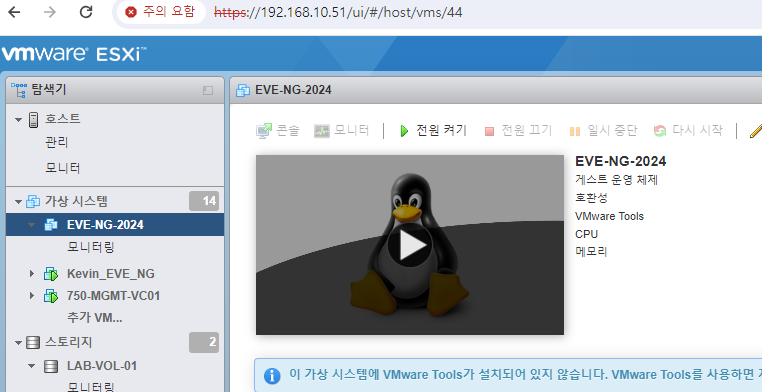

2-11 생성한 EVE-NG-2024 VM을 실행합니다.



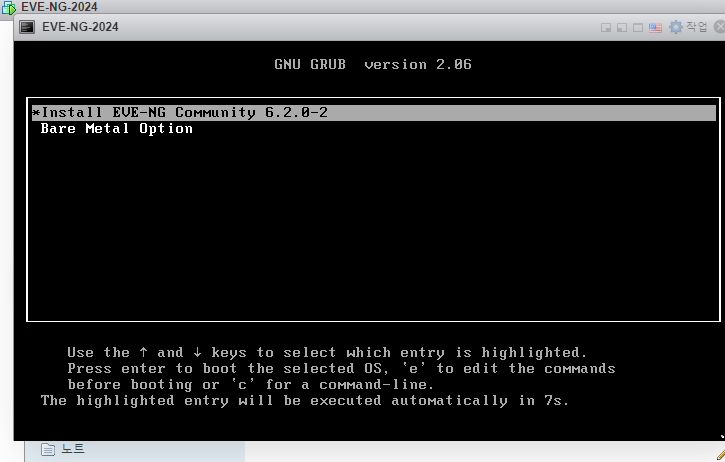

2-12 Install EVE-NG Community 6.2.0-2 선택합니다.



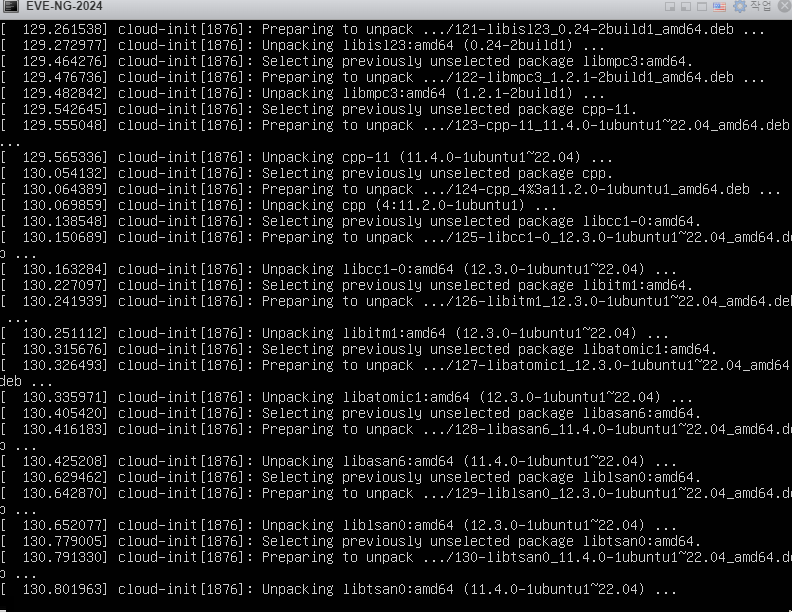

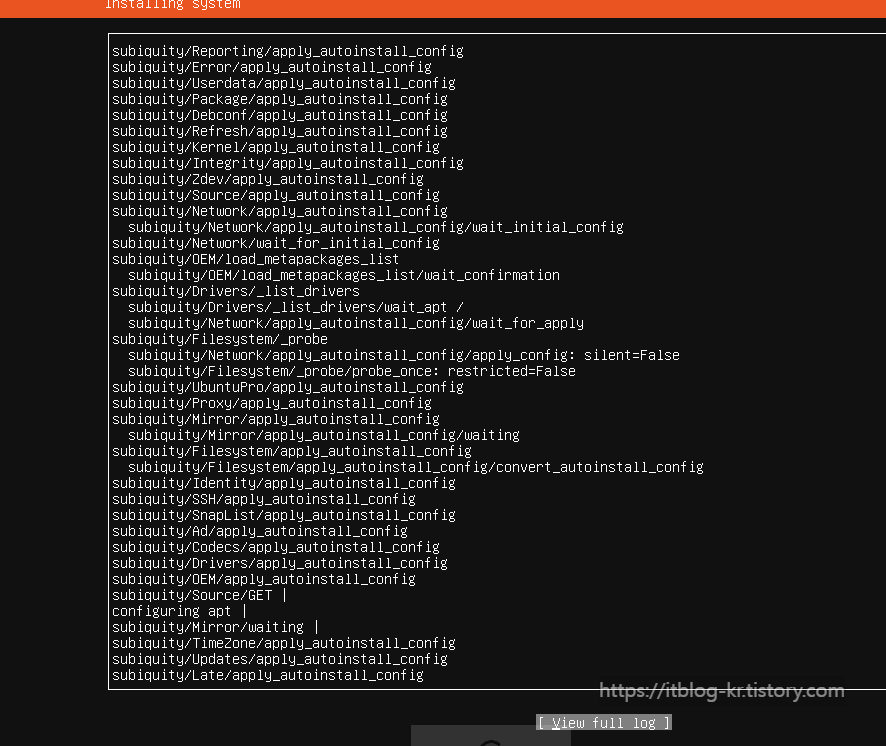

2-13 설치가 완료될 때까지 기다립니다.



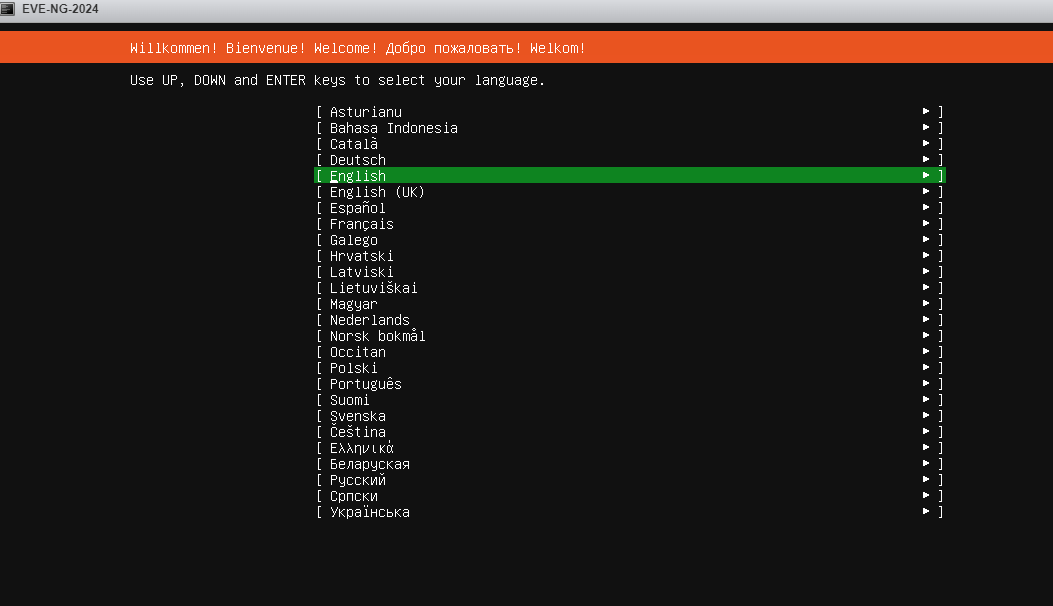

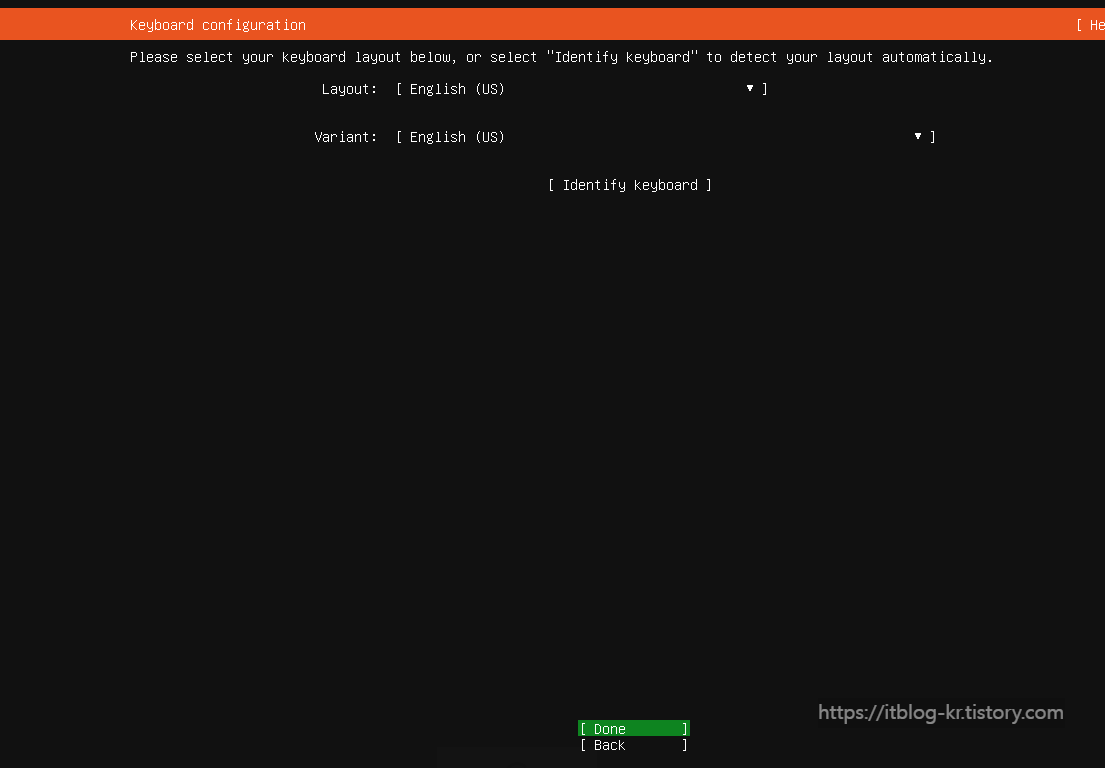

2-14 English 선택합니다.



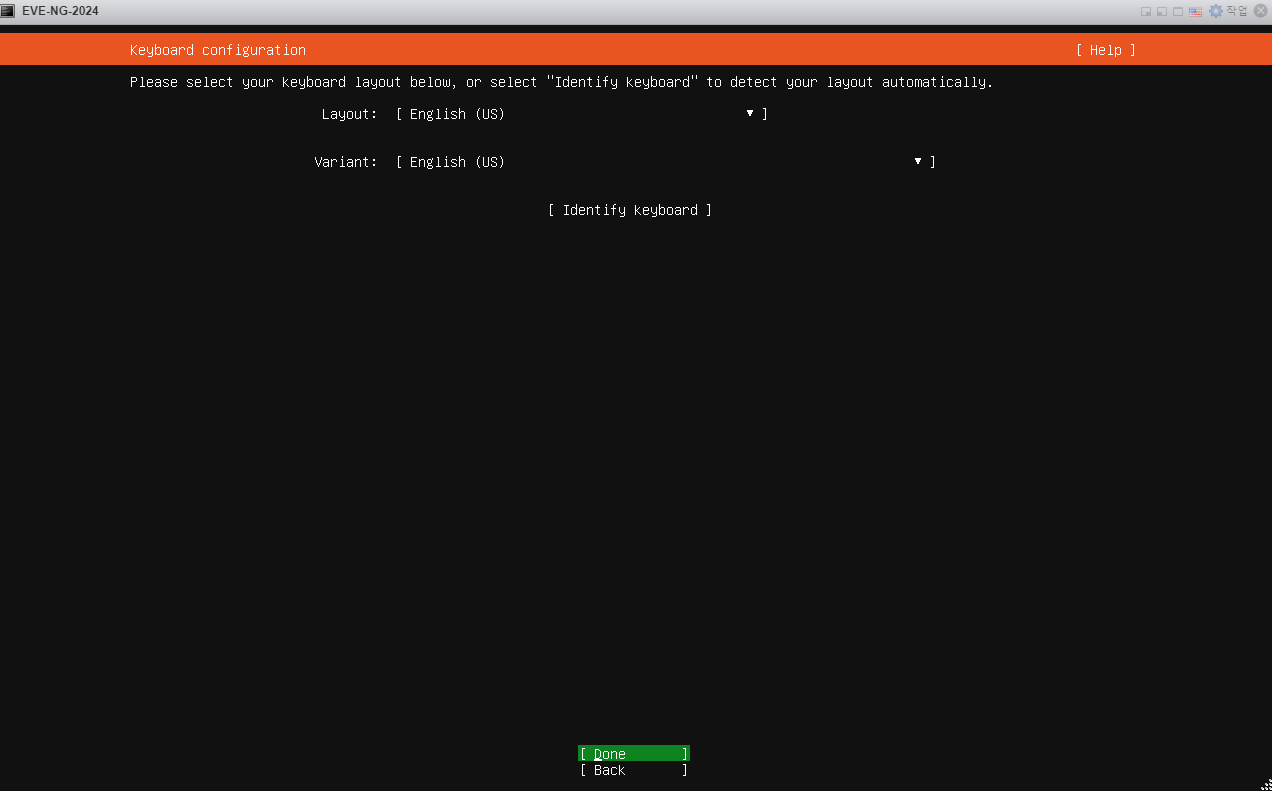

2-15 Done를 선택합니다.



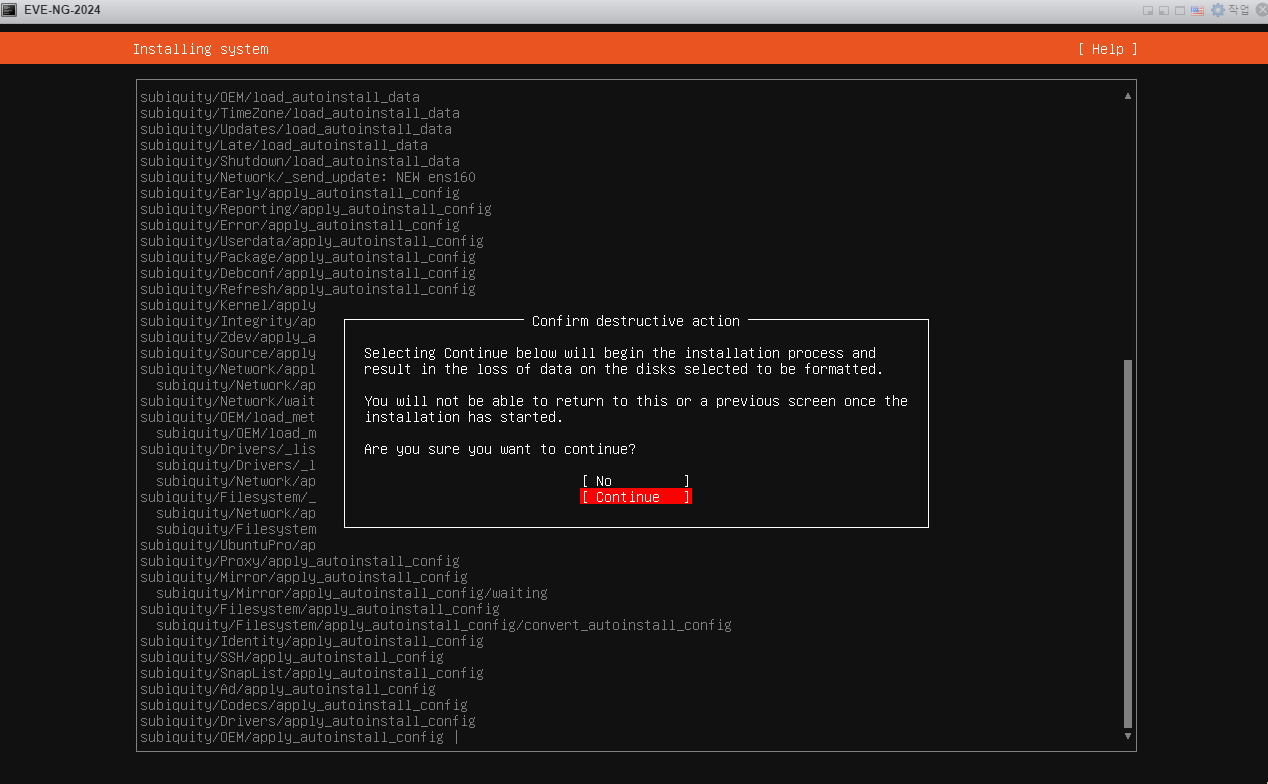

2-16 Continue를 선택합니다.



설치가 완료되면 자동으로 재부팅됩니다.



2-17 부팅이 완료되면 아래 사진처럼 Second Stage Install in progress.....

두 번째 설치가 진행됩니다.



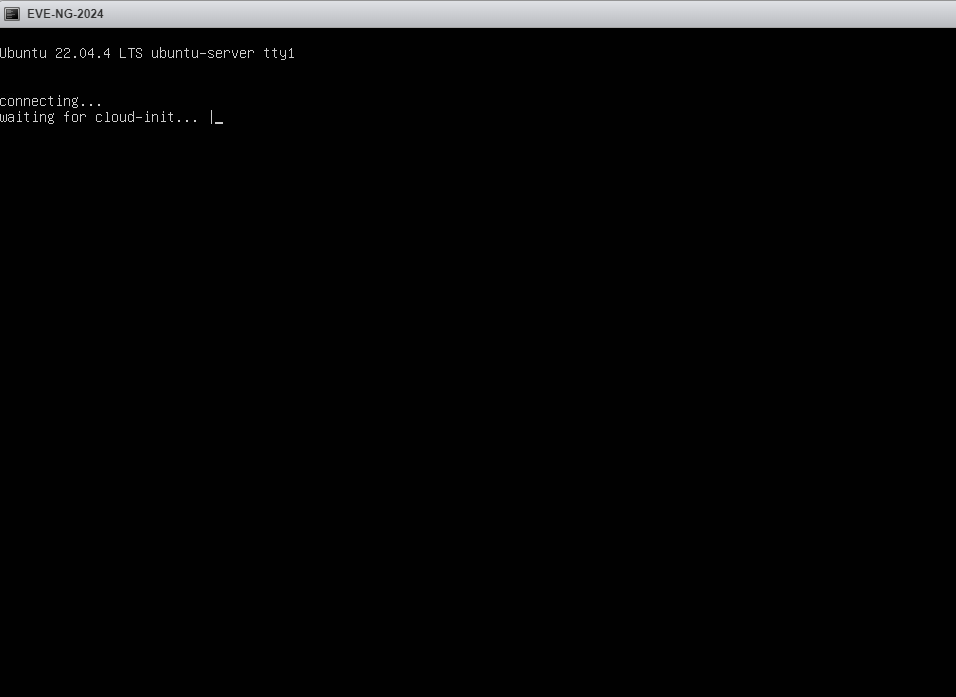

2-18 설치가 완료될 때까지 기다립니다.



2-19 설치가 완료되면 재부팅이 됩니다.

로그인 정보는 아래와 같습니다.

ID: root

Password: eve



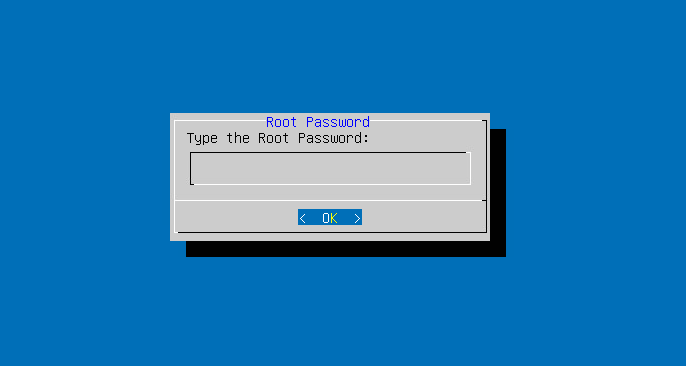

2-20 패스워드를 입력합니다.



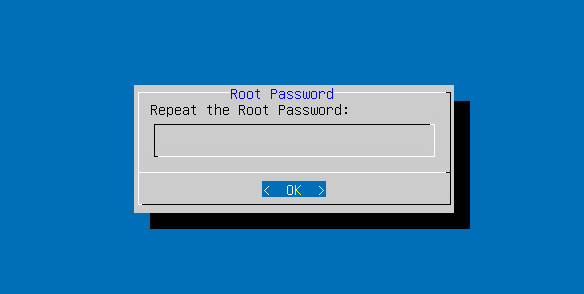

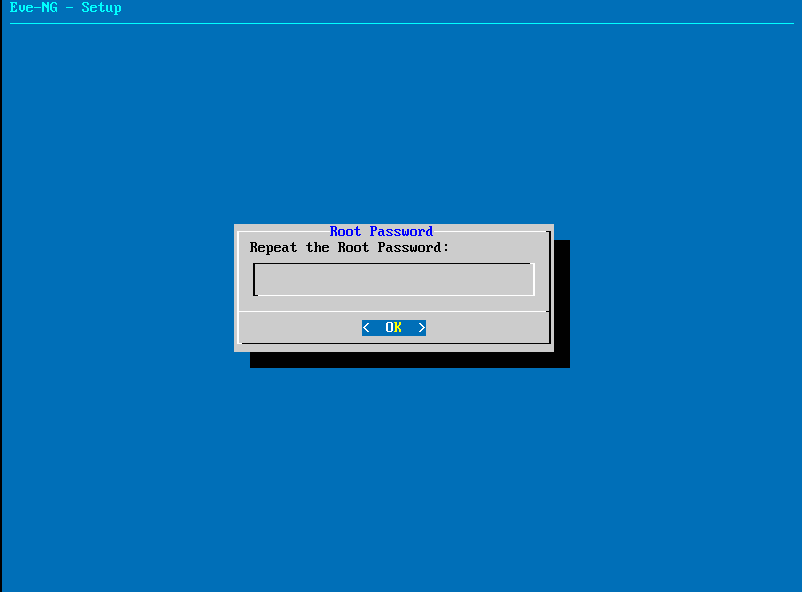

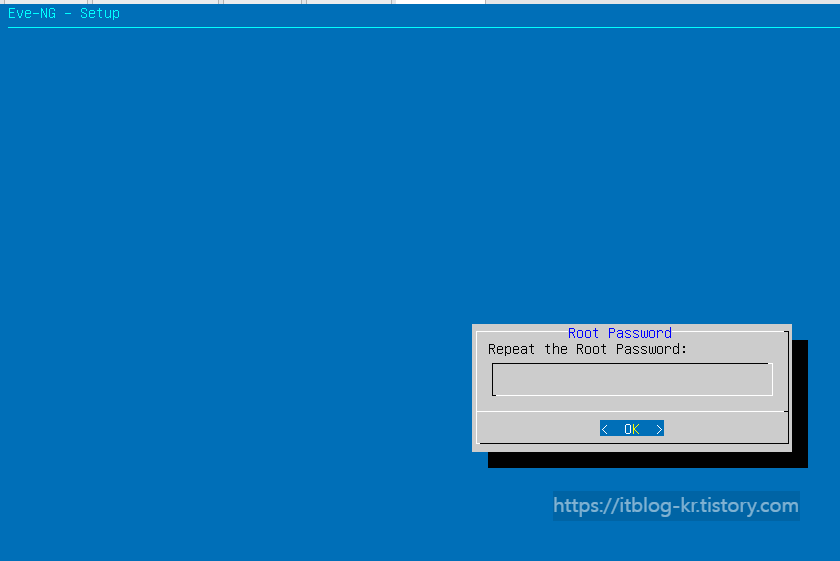

2-21 다시 한번 패스워드를 입력합니다.



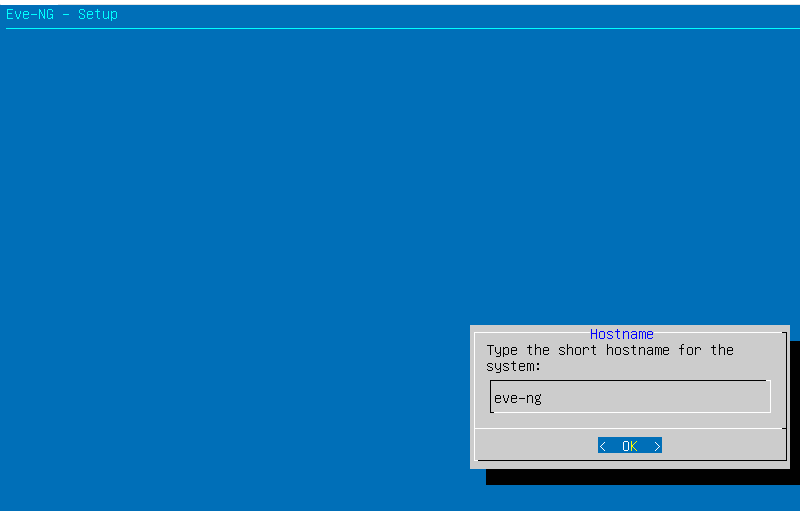

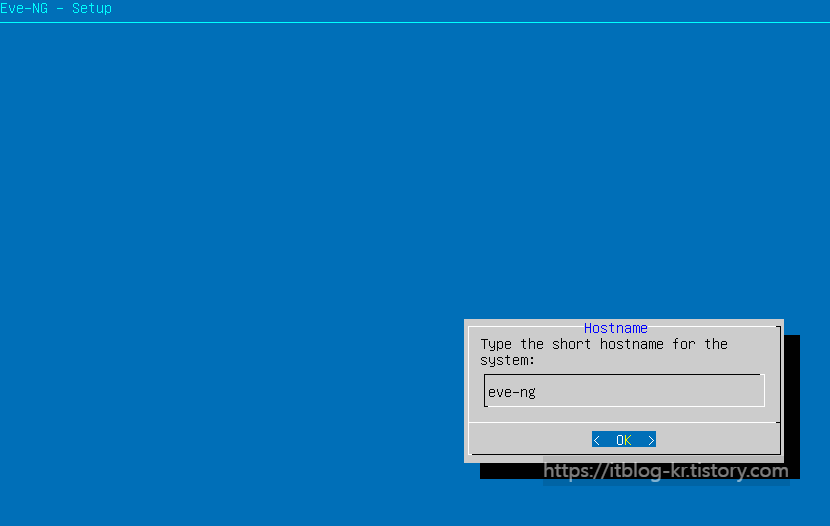

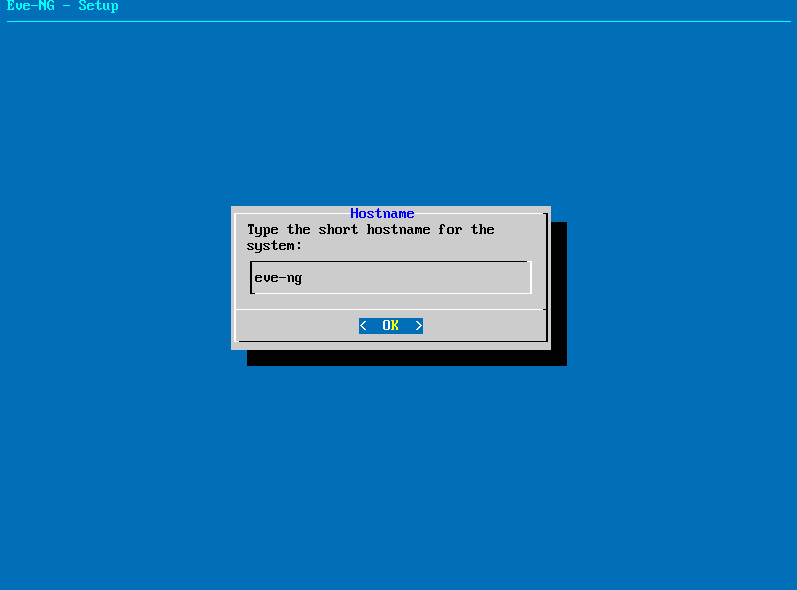

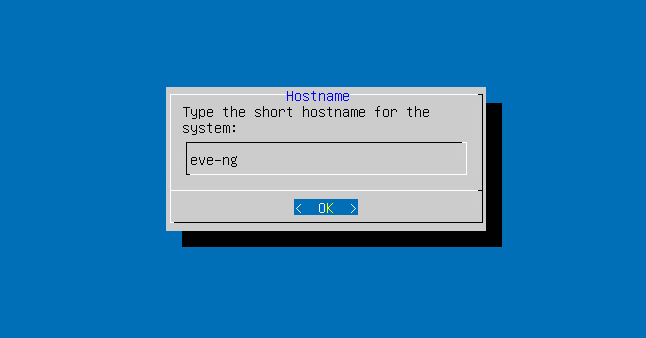

2-22 Hostname은 디폴트 값을 사용합니다.



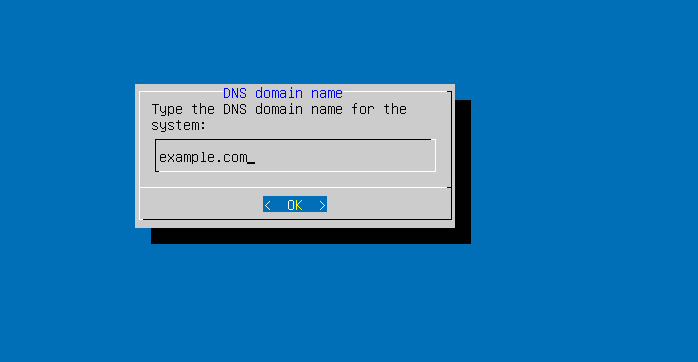

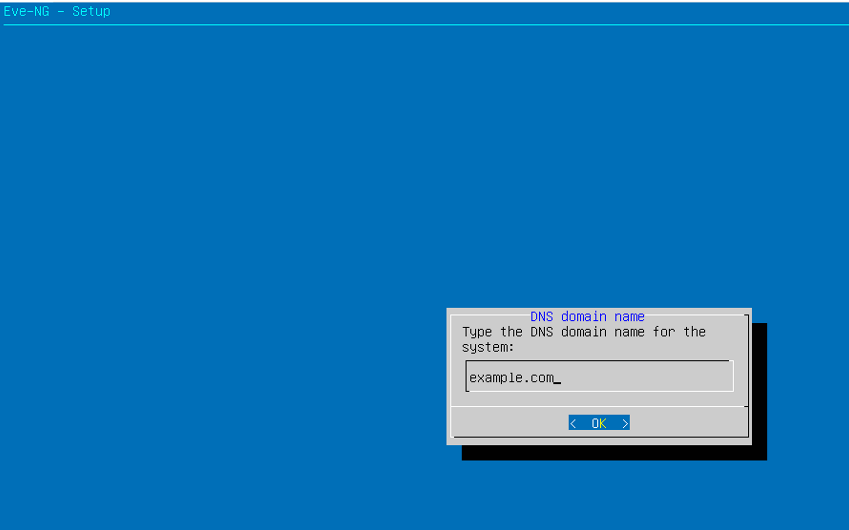

2-23 Domain Name은 디폴트값을 사용합니다.



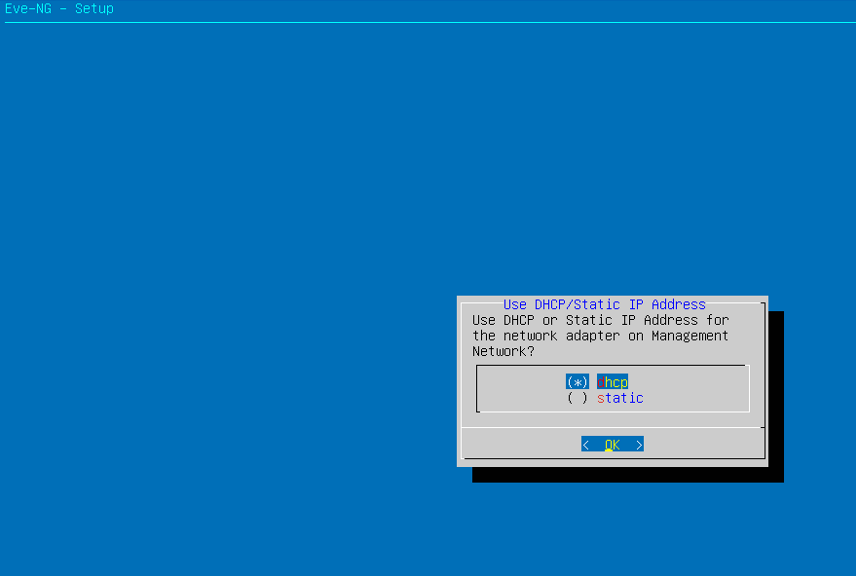

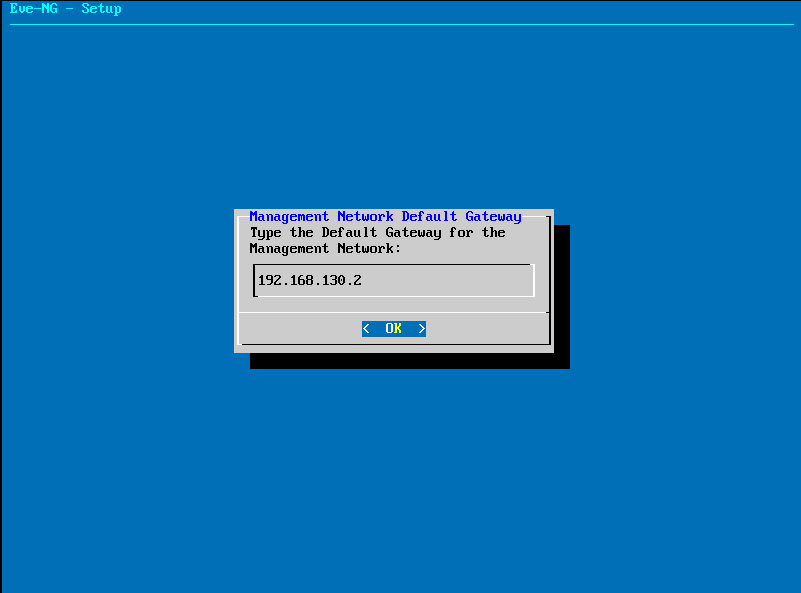

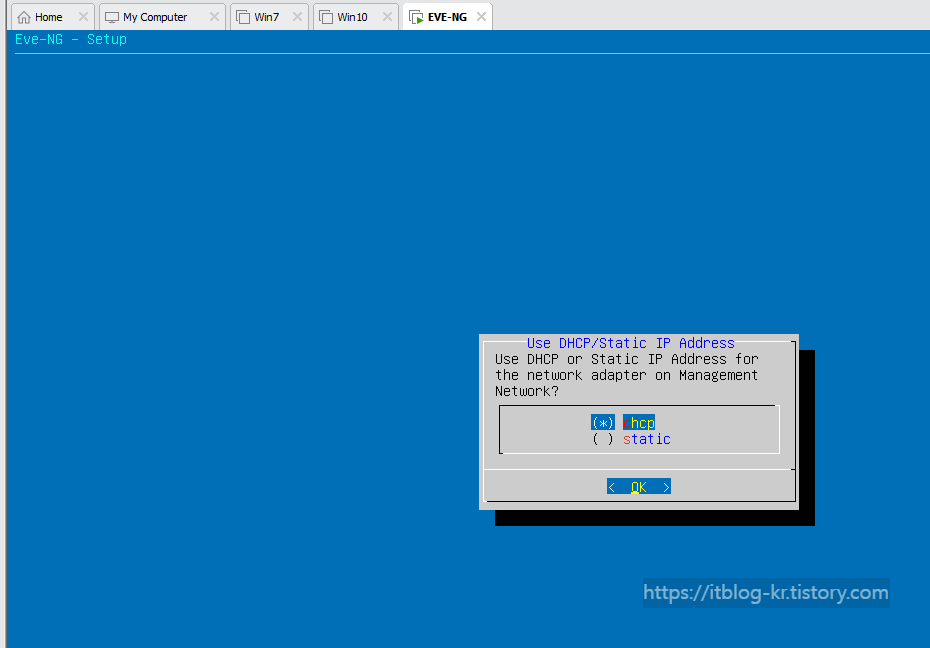

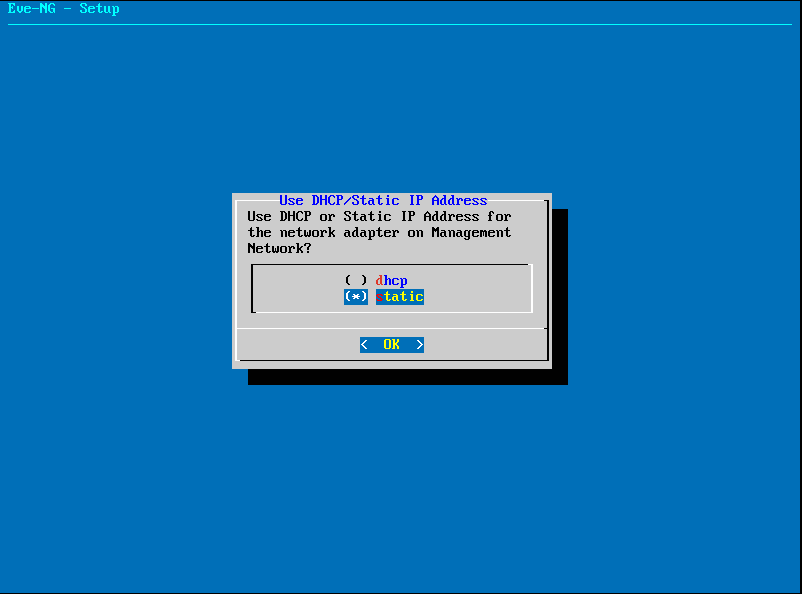

2-24 dhcp를 선택합니다.

VMware ESXi는 자동으로 NAT 또는 DHCP기능을 수행하지 않습니다.

제 테스트 랩은 팔로알토 방화벽이 DHCP기능도 NAT기능을 수행합니다.



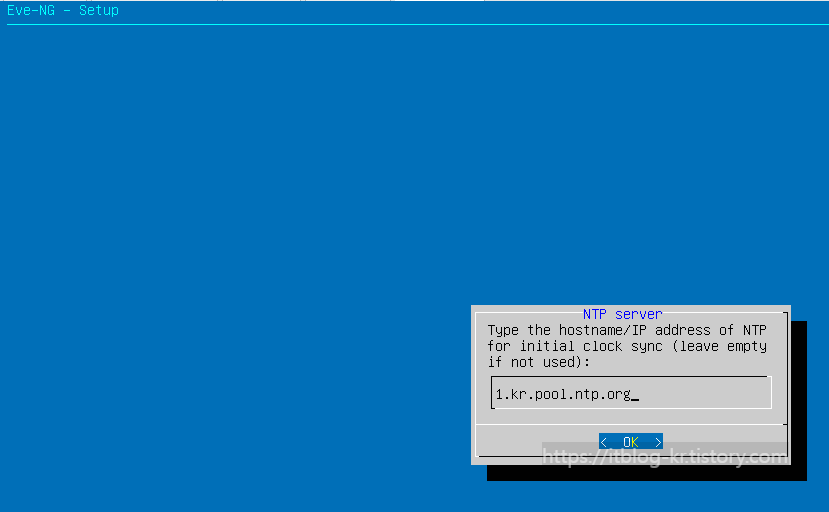

2-25 NTP서버를 입력합니다.



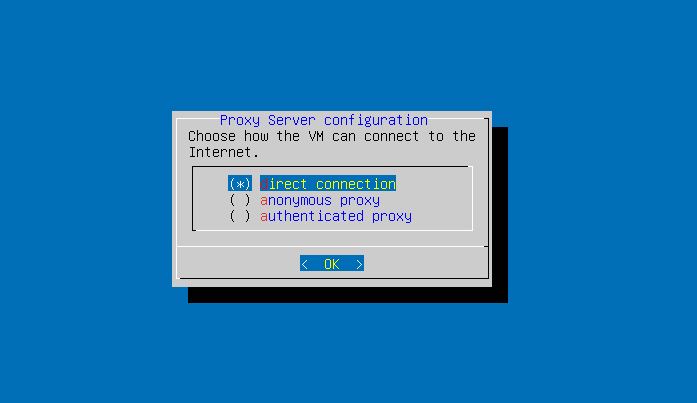

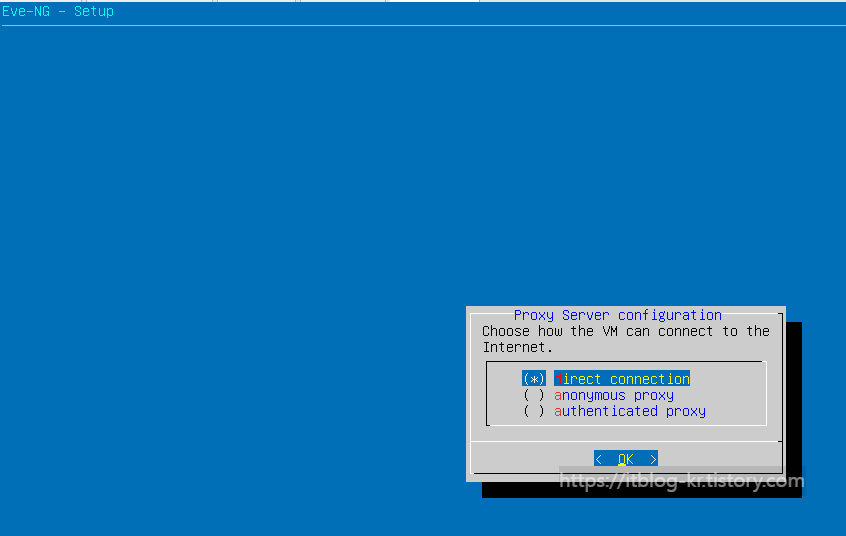

2-26 direct connection를 선택합니다.



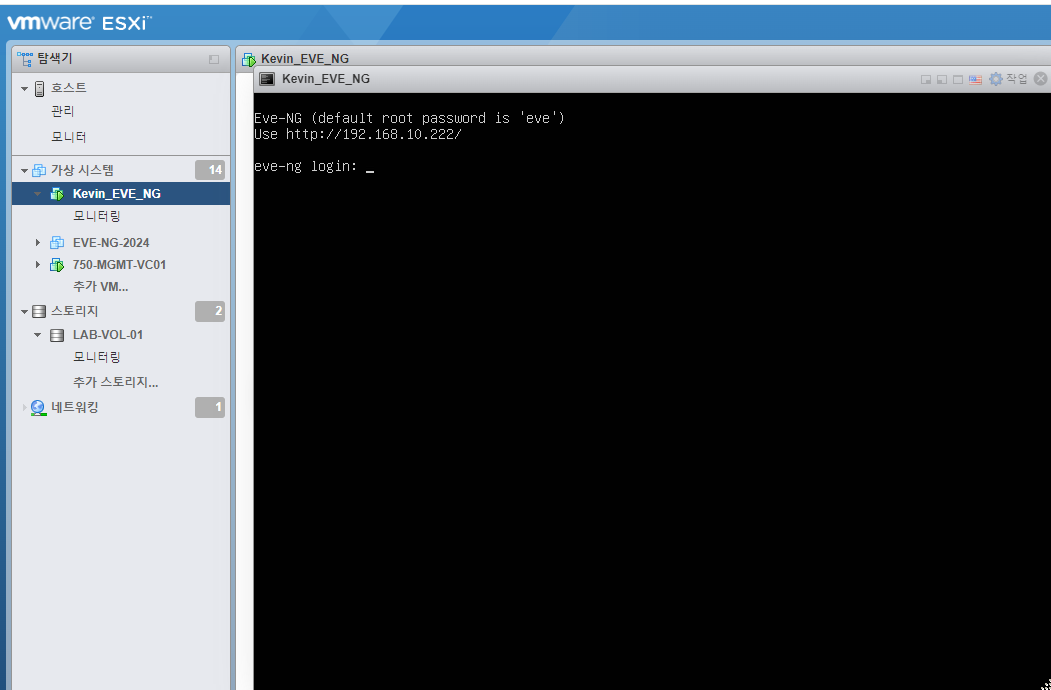

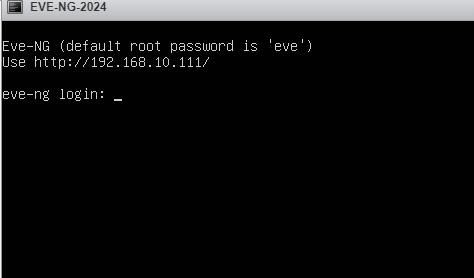

2-27 자동으로 재부팅 후에 아래처럼 IP주소를 확인할 수 있습니다.



3. EVE-NG를 접속해 보겠습니다.



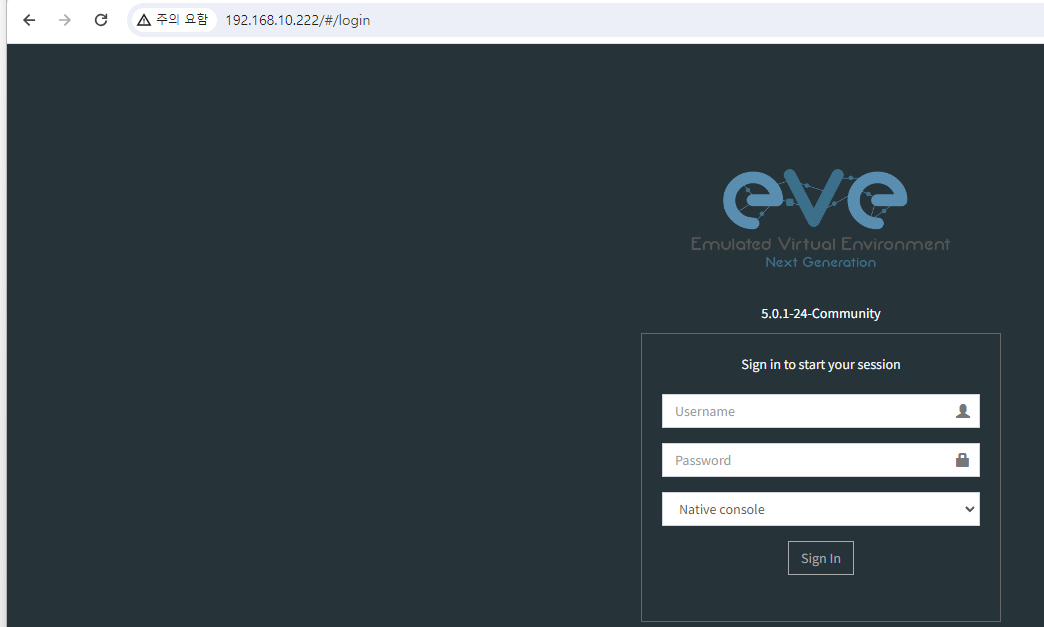

3-1 로그인 정보는 아래와 같습니다.

ID: admin

Password eve



3-2 테스트를 위해서 아래 빨간 생 add new tab를 선택합니다.



3-3 Name에 test를 선택하고 Save버튼을 클릭합니다.



3-4 오른쪽 마우스를 클릭하고 Node를 선택합니다.



3-5 Template에 virtual PC(VPCS)를 선택하고 icon은 Desktop를 선택합니다.

그리고 save버튼을 클릭합니다.

3-6 아이콘을 선택 후 오른쪽 마우스를 클릭합니다.

Start버튼을 클릭합니다.



3-7 아래 아이콘이 파란색으로 바뀌었습니다.

30초가 지나도 똑같은 색이면 정상적으로 동작하는 것입니다.

아이콘을 클릭해도 아무런 반응이 없습니다.

EVE-NG Client Pack를 설치를 하면 putty를 통해서 설정이 가능합니다.



이 부분은 나중에 다른 강좌에서 진행하겠습니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

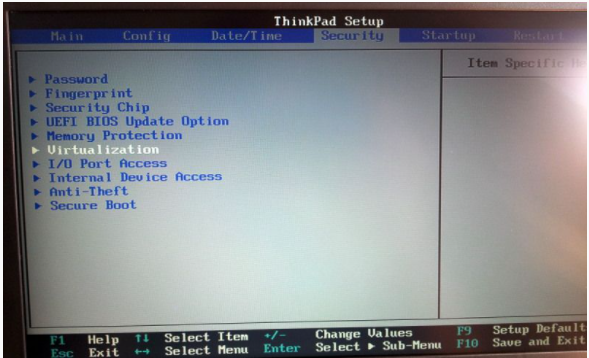

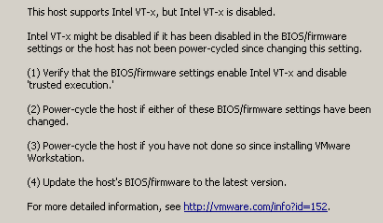

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

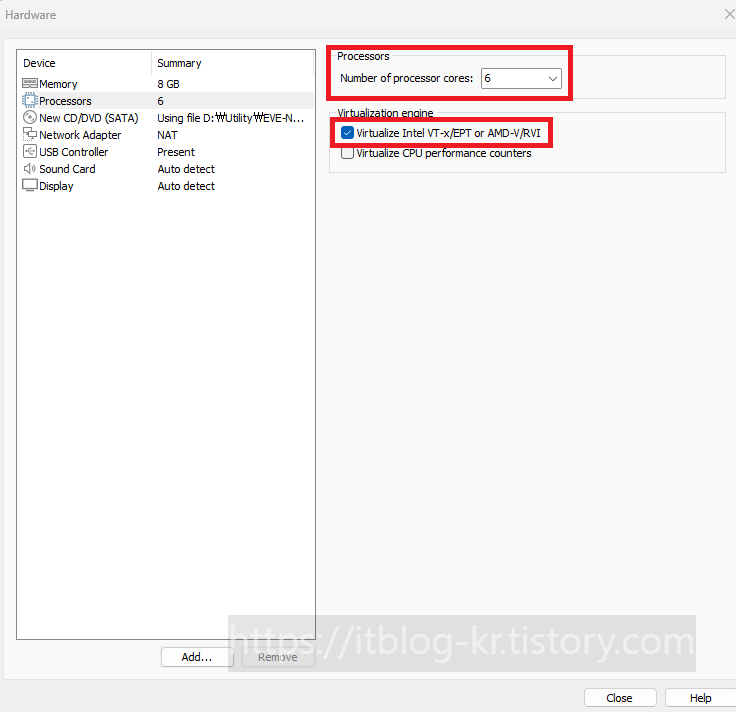

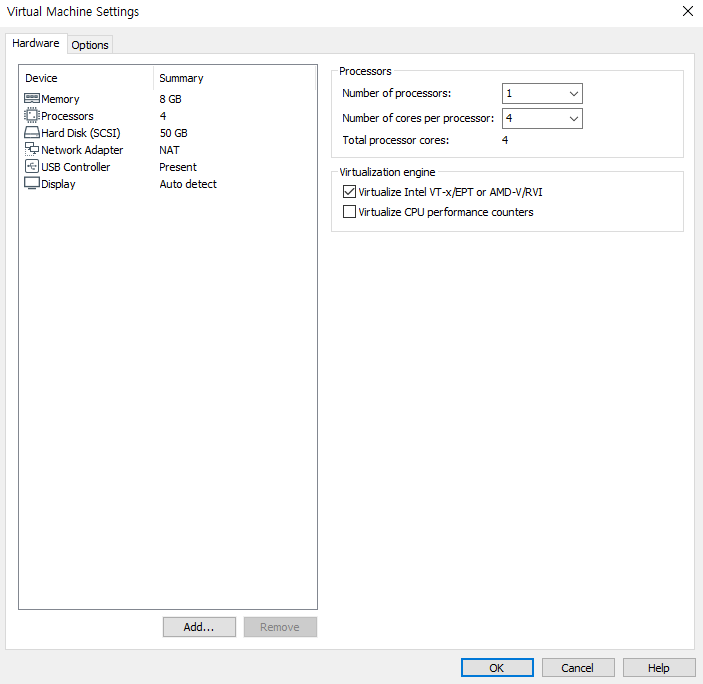

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.

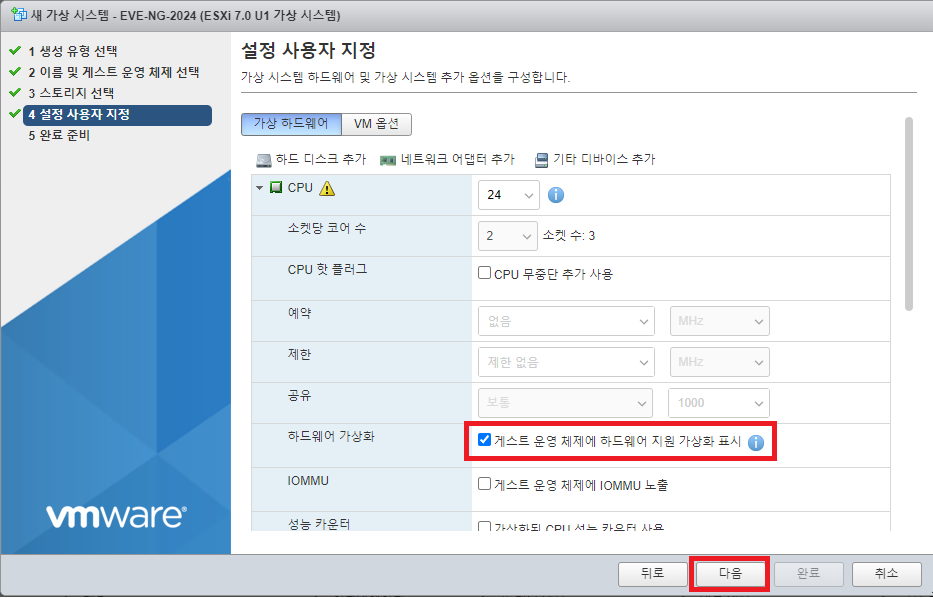

아래 게스트 운영 체제에 하드웨어 지원 가상화 표시 선택 되었는지 확인합니다.



앞으로 많은 강좌를 올릴 예정입니다.



[2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)를 읽어주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #6] EVE-NG에 secure crt 설치하기.  (0) 2024.06.30
[2024][EVE-NG #5] EVE-NG-Win-Client-Pack 설치하기.  (0) 2024.06.29
[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)  (0) 2024.06.27
[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2024.06.26
[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (0) 2024.06.25

안녕하세요.



오늘은 주제는 [2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)입니다.



EVE-NG를 설치하기 전에 EVE-NG가 무엇인지 궁금하신 분은 아래 블로그 글을 참조 부탁드립니다.



itblog-kr.tistory.com/1



[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com





EVE-NG는 하드웨어적으로 가상화가 Enable 되어 있어야지 장비를 구동시켰을 때 제대로 동작을 합니다.

  • Intel VT
  • AMD-V(SVM)

만약에 이 바이오스에서 가상화 기능이 Disable 되어 있으면 장비 구동 시켰을 때 3초 후에 다시 장비가 꺼지는 증상을 경험할 수 있습니다.



아래 링크를 참조하여 바이오스에서 가상화를 Enable  합니다.



노트북별로 바이오스 접속 하는 방법과 가상화 메뉴가 다 다를 수 있습니다.



https://itblog-kr.tistory.com/2



[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com







EVE-NG를 설치하기 전에 가상화 프로그램이 필요합니다.

  • VirtualBox(무료)
  • VMware Player(무료)
  • VMware Workstation(유료)
  • Vmware ESXi(무료) - 특정 CPU 소켓 또는 코어수 메모리 제안 - 하드웨어 Full 기능을 다 사용하기 위해서는 라이선스가 필요합니다.



그 외에 다른 가상화 프로그램을 사용하여 EVE-NG를 설치 가능하지만 대부분 위에 프로그램을 사용하여 EVE-NG를 설치하고 네트워크 장비를 공부하고 테스트합니다.



오늘은 Virtual-Box를 사용하여 EVE-NG를 설치하겠습니다.

Virtual-Box는 무료이기 때문에 라이선스 없이 사용 가능 합니다.



1. 아래 링크를 클릭해서 VirtualBox를 다운로드합니다.

https://www.virtualbox.org/wiki/Downloads



Downloads – Oracle VM VirtualBox

Download VirtualBox Here you will find links to VirtualBox binaries and its source code. VirtualBox binaries By downloading, you agree to the terms and conditions of the respective license. VirtualBox 7.0.18 platform packages The binaries are released unde

www.virtualbox.org



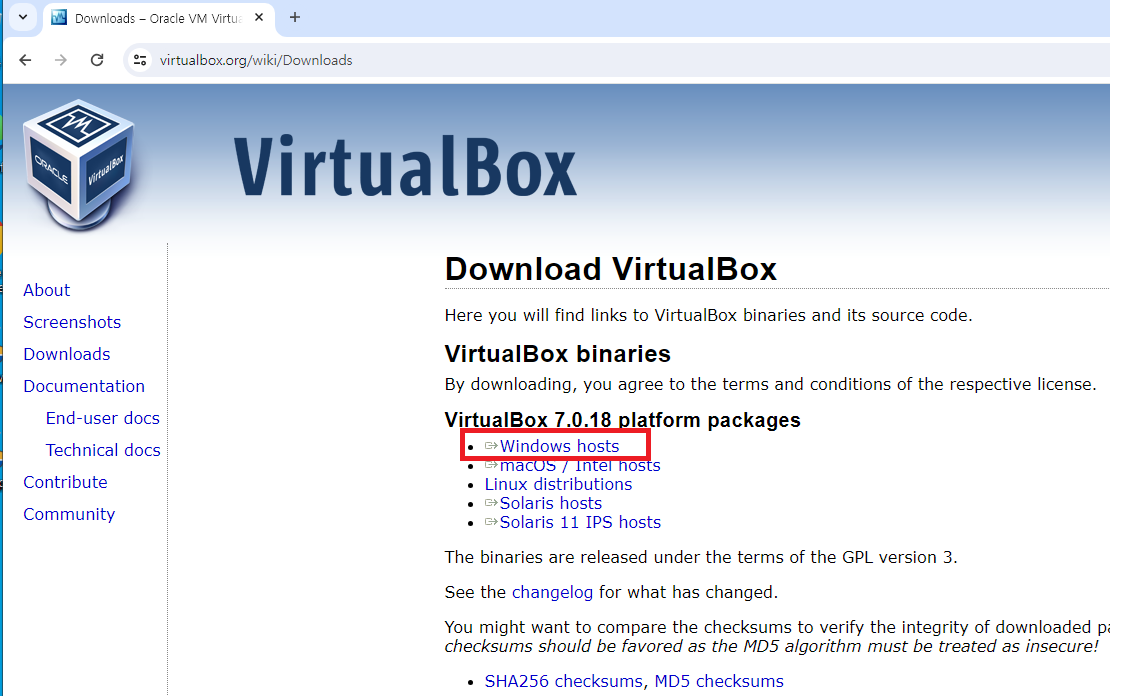

1-1 아래 Windows hosts를 선택합니다.



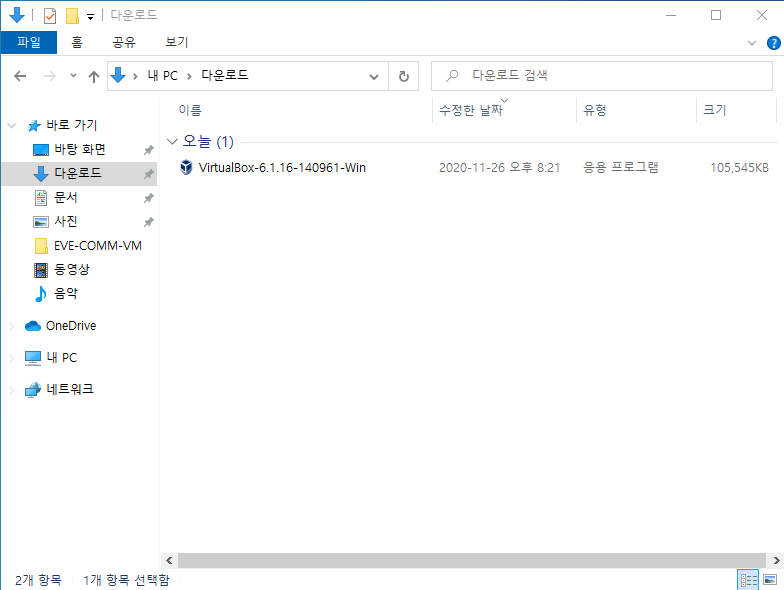

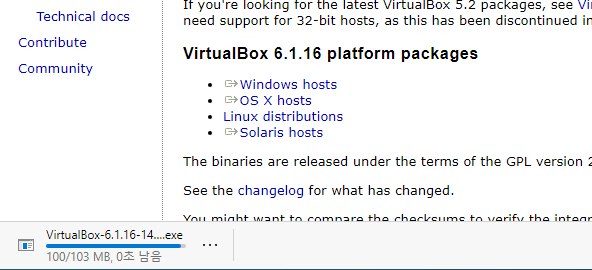

1-2 VirtualBox는 로그인 없이 그냥 클릭하면 바로 다운로드 가능합니다.



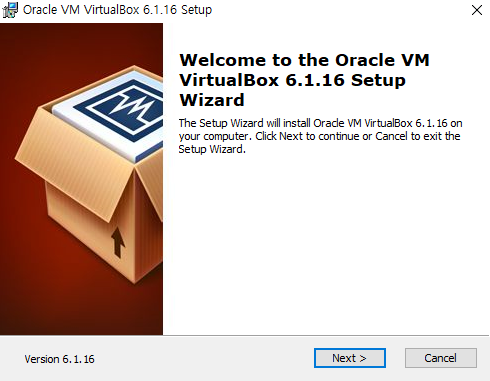

1-3 Next버튼을 클릭합니다.



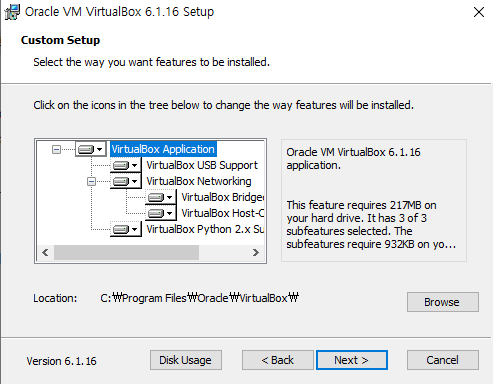

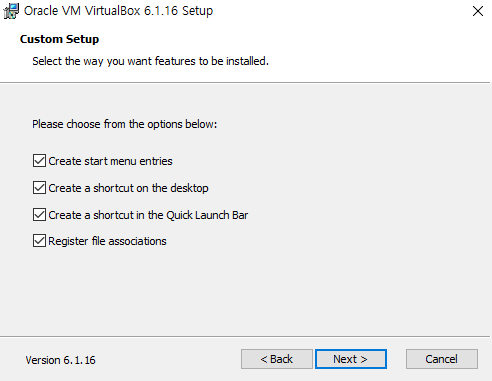

1-4 Next 버튼을 클릭합니다.



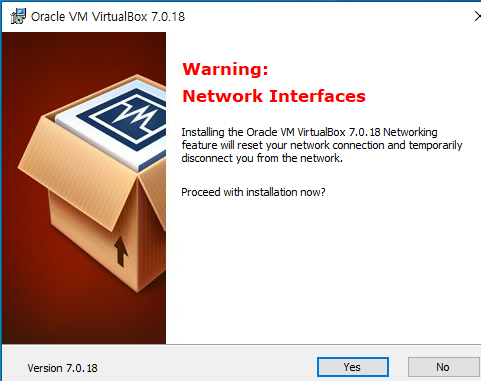

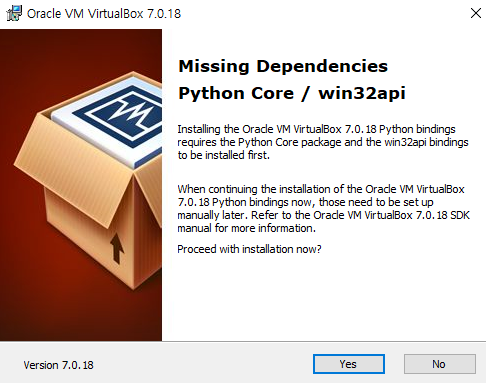

1-5 Yes 버튼을 클릭합니다.



1-6 Yes를 클릭합니다.



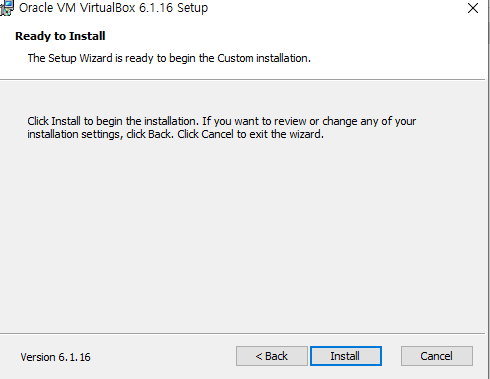

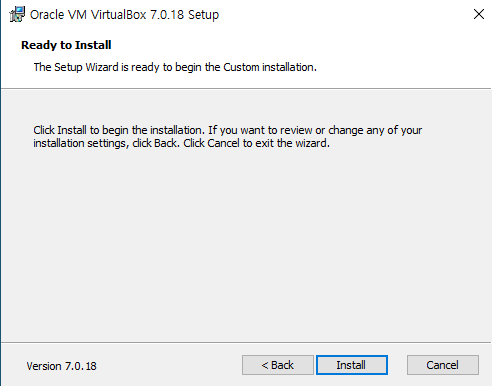

1-7 Install 버튼을 클릭합니다.



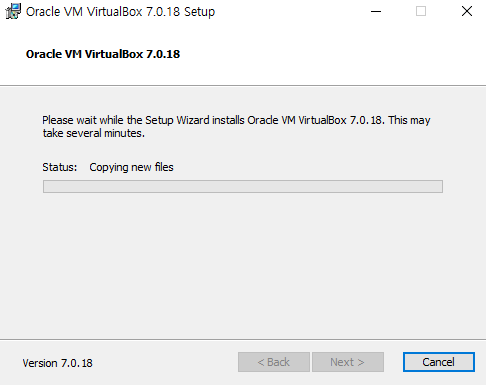

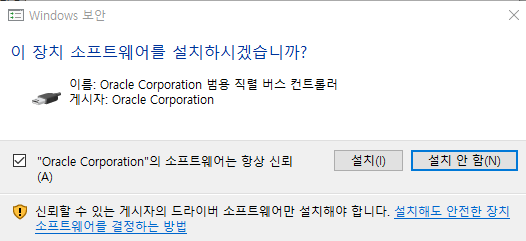

1-8 설치가 완료될 때까지 기다립니다.



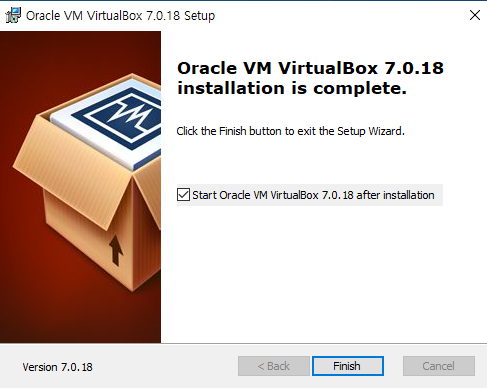

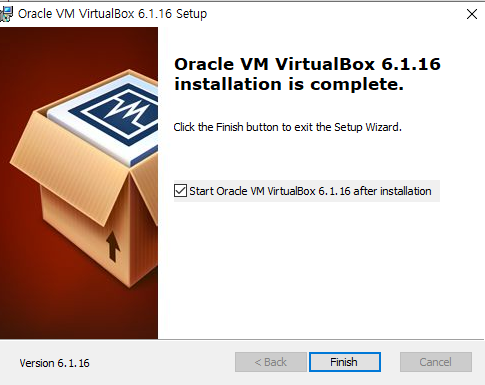

1-9 Finish 버튼을 클릭합니다.



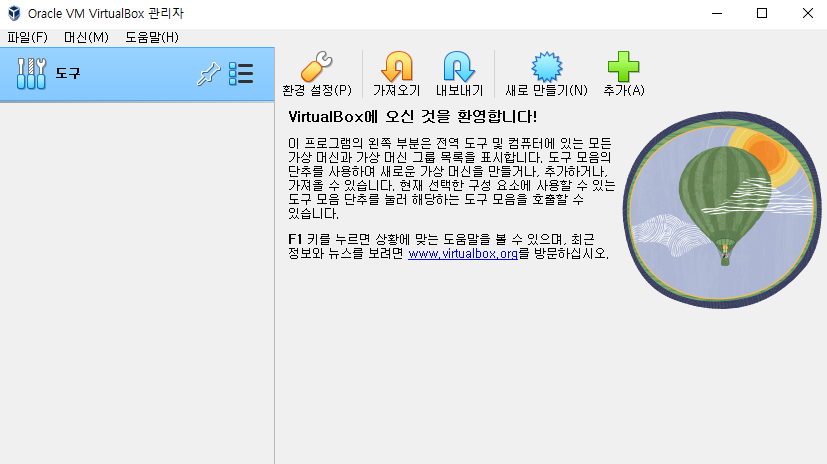

1-10 자동으로 프로그램이 실행됩니다.



2. EVE-NG 공식사이트에 접속하여 EVE-NG를 다운로드합니다.



현재 시점에서는 아래와 같이 2가지 버전을 다운로드할 수 있습니다.

https://www.eve-ng.net/index.php/download/



Download -

Download Links and info for EVE-NG                              EVE-NG Professional/Learning Center Version 6.2.0-3 This edition requires to buy license. To buy a license please go to our Buy …

www.eve-ng.net



EVE-NG Professional/Learning Center Version 6.2.0-3 (유료 버전)
Free EVE Community Edition Version 6.2.0-2 (무료 버전) - 기능적으로 유료 보전보다는 제한이 없지만 혼자서 공부하는 데에는 지장이 없습니다. 저도 Free 버전을 사용하여 공부 및 프로젝트 테스트하고 있습니다.



유료 버전은 구동형이며 1년 가격은 약 238.91불 현재 환율로 하면 약 33만 원입니다.



기능에 차이는 아래 표를 참고 부탁드립니다.

Features/Edition Community
 Professional Learning Center Description
Price Free 150 EUR w/o VAT 150 EUR + Added Roles
User’s roles 2x admin accounts only 2x admins simultaneous
unlimited accounts		 admin, user, editor Restrictions of the EVE usage, WEB UI, per user based
Lock user per folder       User cannot see other EVE folders, only his own
Lock user edit rights       User cannot edit labs, images etc
Shared Lab Folder       Shared lab folder visible for all users
User’s account validity (1/4 Hour accuracy)       Ability to set calendar validity for account, Date and time ( From -> To )
Lab Timer       Timer for Lab training
Running labs folder       User can run more than one lab. Running labs will appear in special running labs folder. Per user based
Node limit per lab 63 1024 1024 Limit of nodes to run per lab
TCP ports fixed 128 per POD Dynamic 1-65000 Dynamic 1-65000 Automatic TCP port choose for telnet session
Local Wireshark capture       Local wrapper using ssh and root password to the EVE
Local Telnet client       Local wrapper using locally installed telnet client
Local VNC client       Local wrapper using locally installed vnc client
Wireshark integrated       Docker integrated wireshark
Docker container support       Docker container support
Running nodes interface connections (hot connections)       Hot/live nodes interface connection
NAT Cloud       Integrated NAT cloud, connect node to the internet. NAT to the EVE management interface DHCP 172.29.129.0/24, gateway .254
HTML console without Wireshark capture       HTML console
HTML console with Wireshark capture       HTML wireshark capture
HTML Desktop Console       Integrated Docker PC management
Multi startup configuration choose per lab       Option to create and boot lab from different startup configurations, multi startup config
Export/Import configs or config packs to local PC       Option import and export single config or config packs to the lab
EVE user Radius authentication       Multi Radius servers support
EVE user Active Directory authentication
       Microsoft Active Directory support
Custom image template, cli based       Option create own image templates.
EVE Lab chat       Lab chat between EVE lab users.
Custom MAC address for Qemu nodes       Option to change first interface MAC address for qemu nodes
Shared Lab
       Shared Lab folder, drop lab for others
Shared Project
       Shared Lab one to many, Single Lab allows work a team with single lab.
Link Quality, Delay, packet loss, jitter       Feature allows apply link quality functions: packet loss, delay and rate
Link design feature       Option to change connection colour, style
Rich integrated text editor       Rich HTML text editor for text and objects management in the lab.
Advanced Lab design objects       Round square, lines, arrowed lines, style and colour
Admin user option to join in other user lab       Admin user can join to the other user lab in the parallel session
Admin user option to open parallel console session to other user node       Admin user can open parallel console session to other user node
Running labs and nodes management       Admin can manage other user running labs and nodes. Join or stop labs or nodes.
EVE Cook Book       EVE Professional or Community Cook Book
Info about HDD/labs use per user, User infoweb GUI       Information about user HDD resource use
User quota (limit cpu/ram per user)       Limit cpu/ram per user. User profile EVE resource usage limitation.
Serial interface capture (IOL only)
       HDLC/PPP/Frame Relay support for serial’s links
Link state and suspend / resume       Link state support for Qemu, IOL, Dockers
Dark Mode       Switch Lab view mode to Dark or Light mode
Lab Task management       Option to add offline pdf or online document into lab Task
EVE Cluster       Multi servers EVE system
EVE Backup Manager        Full Backup and Restore from Backup Solution



2-1 EVE-NG Community 버전을 다운로드합니다.


예전에는 OVF 또는 OVA로 제공되었으나 현재는 ISO파일로 제공됩니다.



아래 링크처럼 MEGA Mirror 또는 Direct Link를 통하여 다운로드합니다.

2-2 Virtualbox를 실행합니다. 그리고 새로 만들기를 선택합니다.



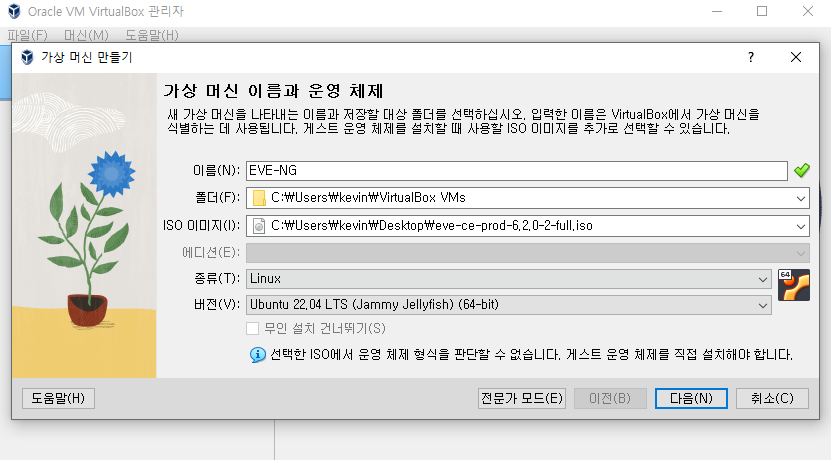

2-3 아래 정보를 입력합니다.

이름: 가상머신 이름을 입력합니다

폴더: VM이 설치될 폴더를 선택합니다

ISO 이미지: EVE-NG Community ISO파일을 선택합니다

종류: Linux를 선택합니다

버전: Ubuntu 22.04 LTS 선택합니다.



그리고 다음 버튼을 선택합니다.



2-4 메모리랑 CPU를 입력합니다.



메모리/CPU는 많으면 말을수록 좋습니다.



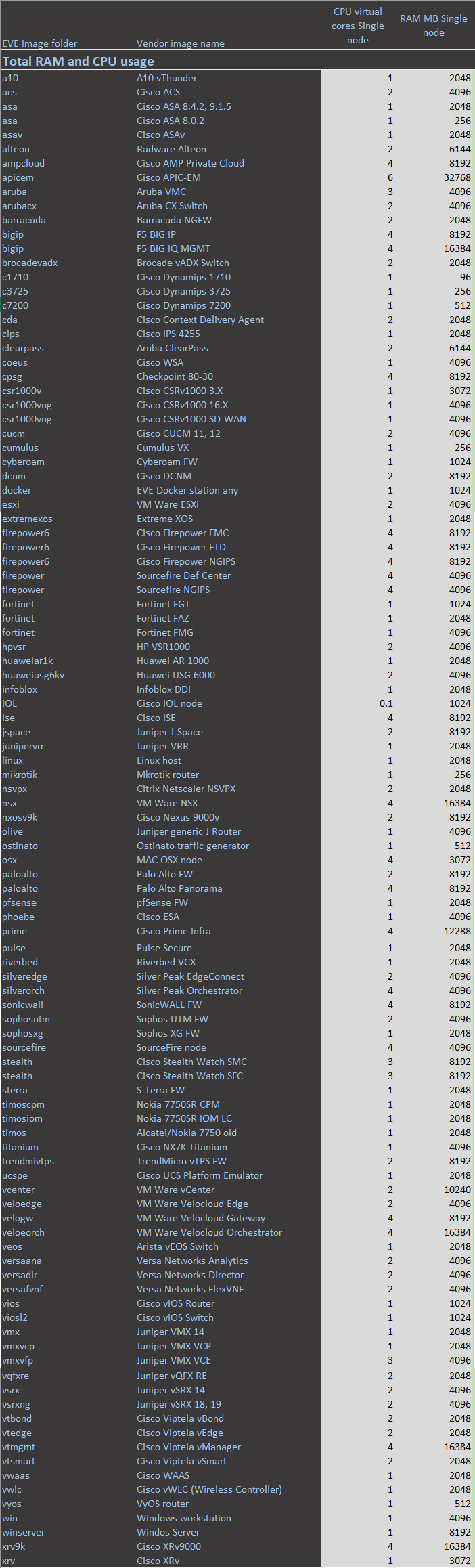

예를 들어 vASA를 테스트하고 싶다면 아래 사진처럼 메모리는 2G가 필요합니다.



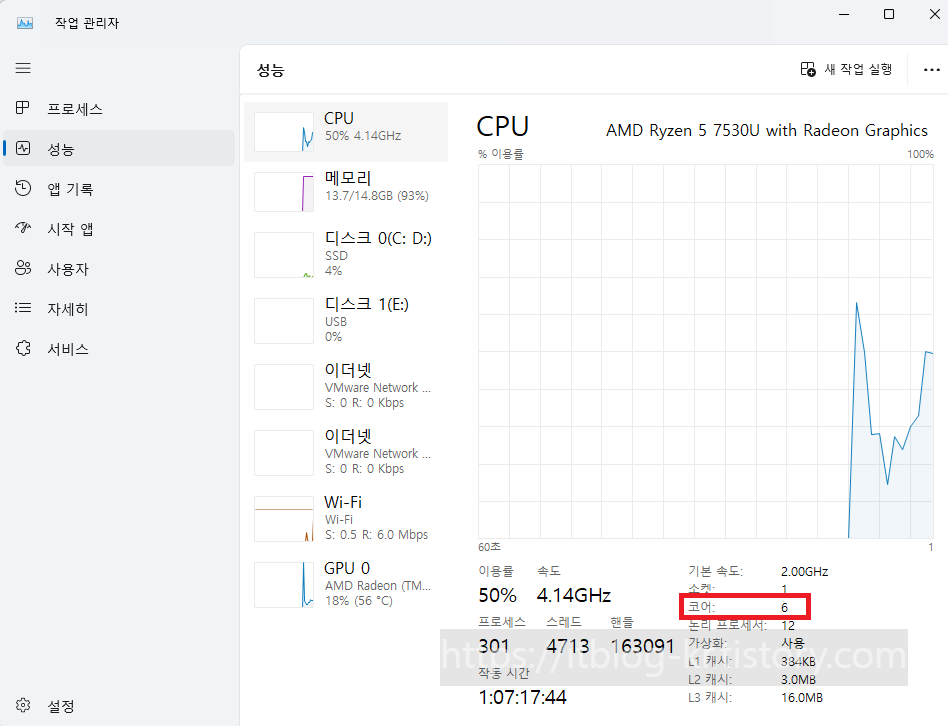

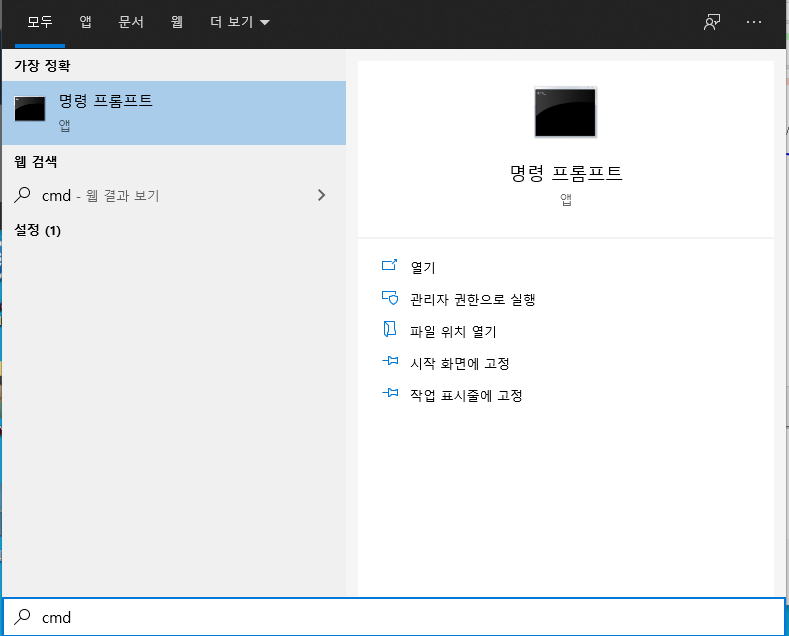

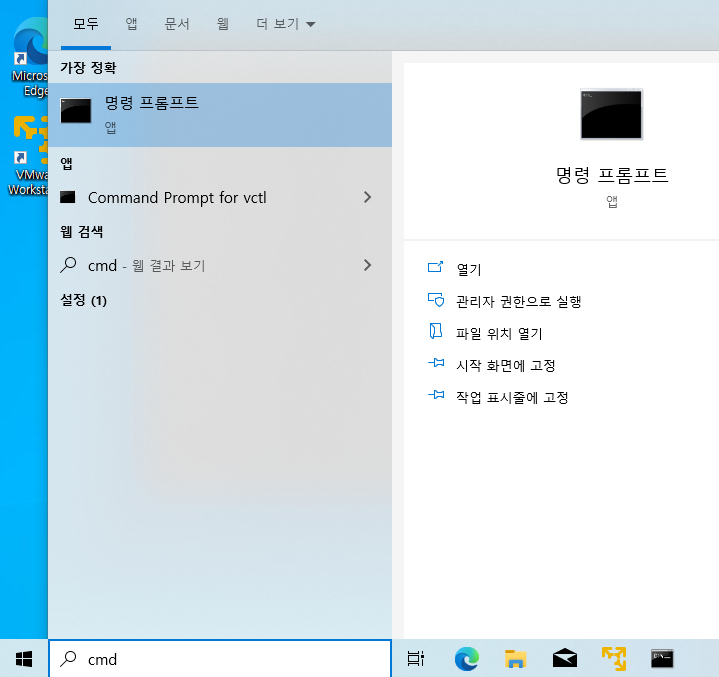

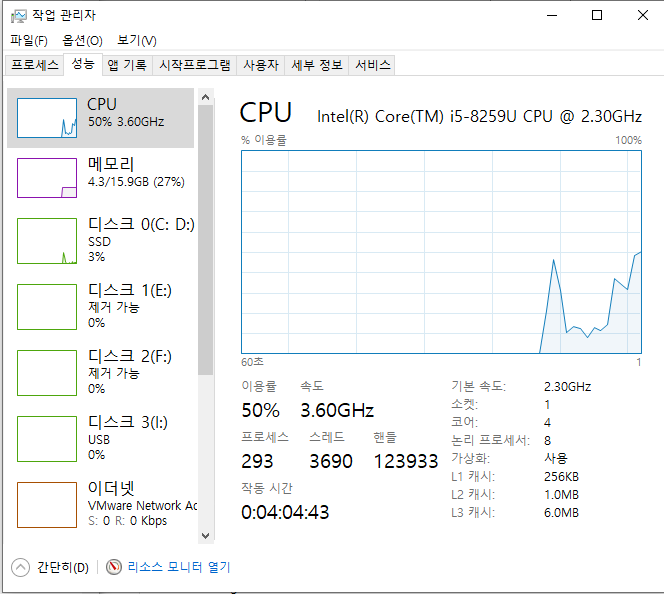

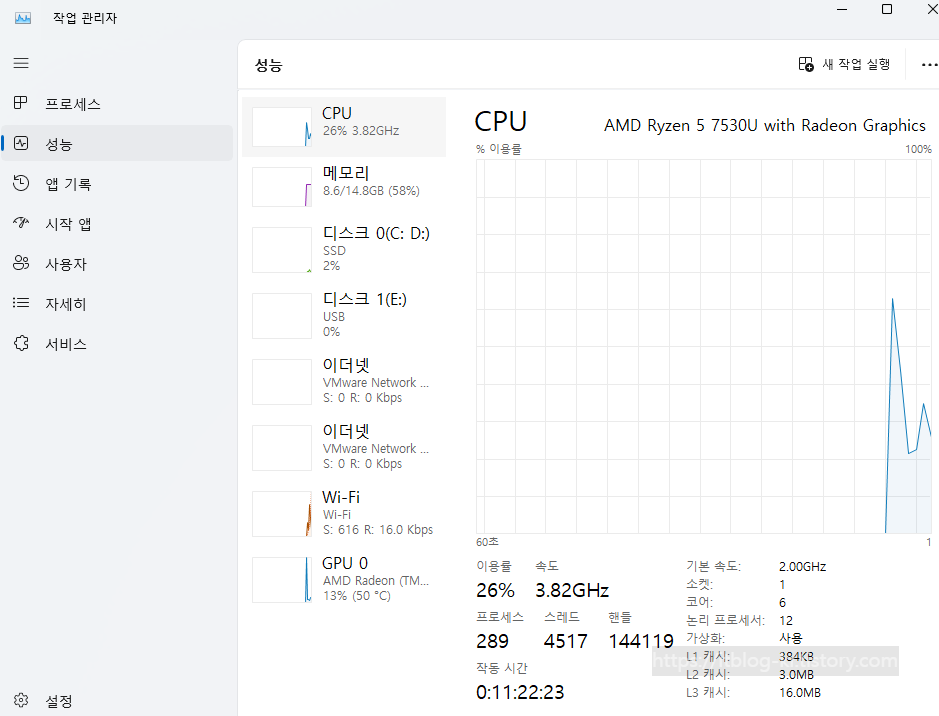

현재 사용하고 있는 노트북/PC에 CPU 코어 확인하는 방법



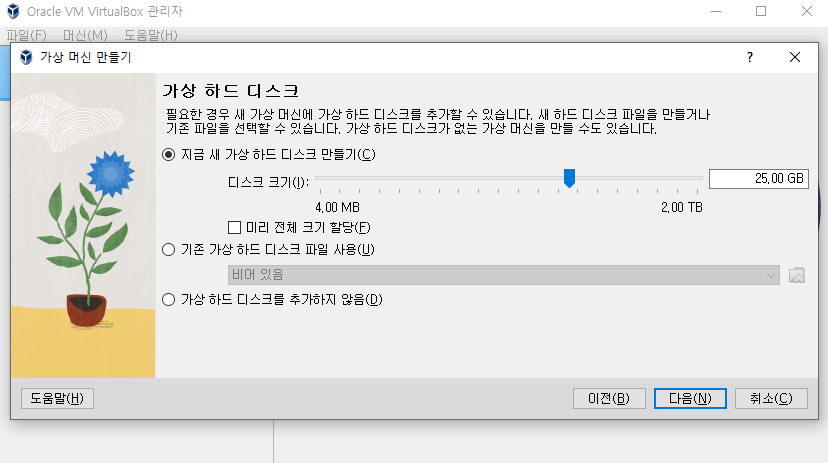

2-5 디스크 용량을 선택합니다.



디스크 용량도 많을수록 좋습니다. 테스트하고자 하는 이미지를 EVE-NG에 업로드할 때 디스크 용량이 부족하면 테스트 불가능 합니다.



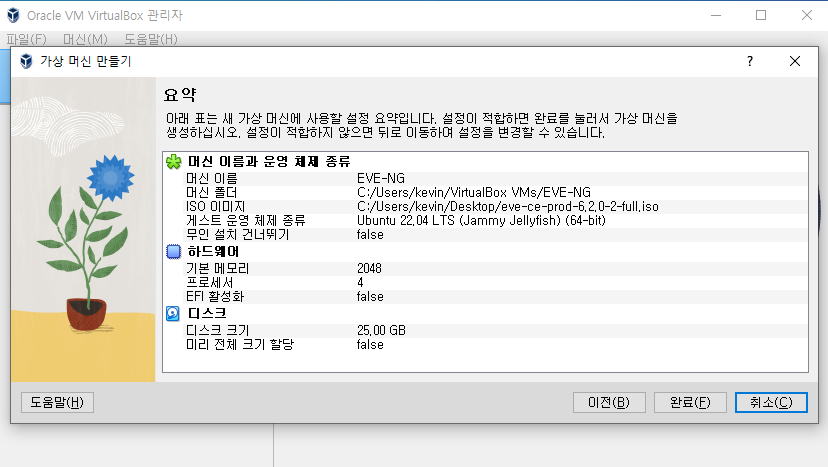

2-6 완료를 선택합니다.



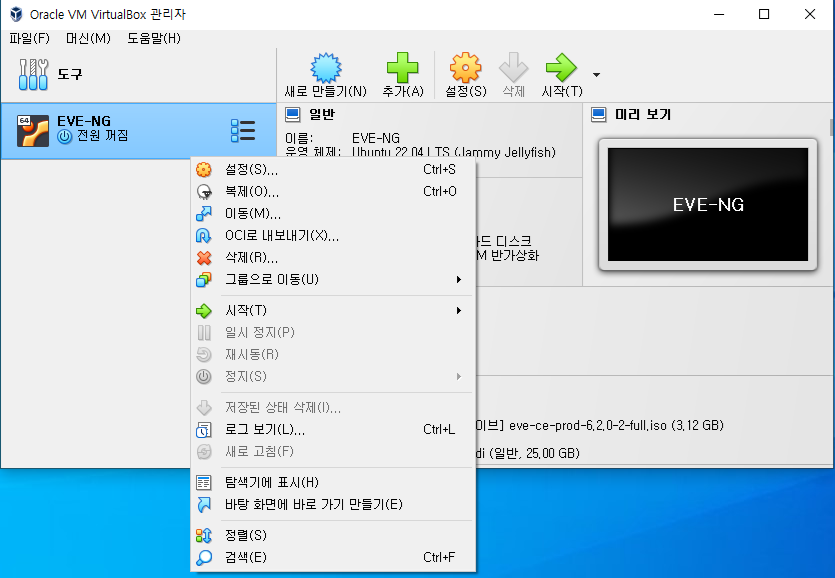

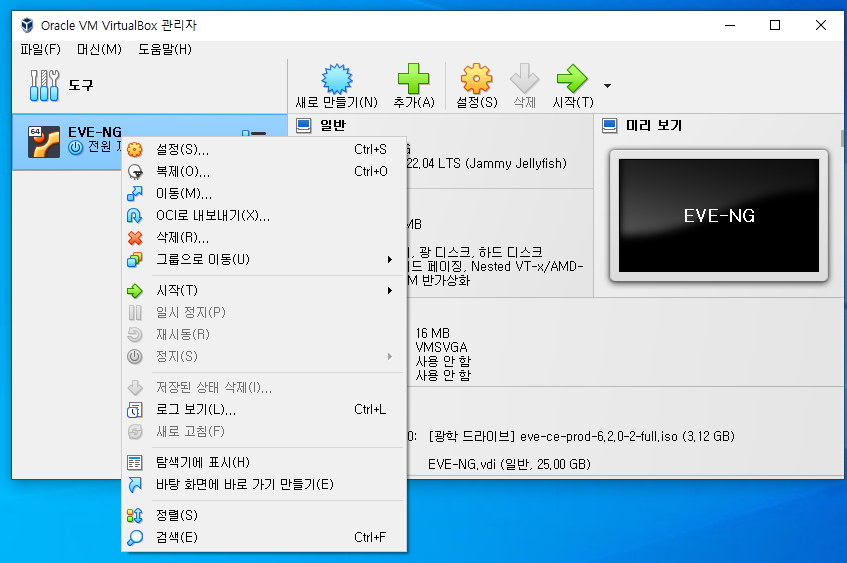

2-7  VM 이미지에 오른쪽 마우스를 클릭 후 설정을 선택합니다.



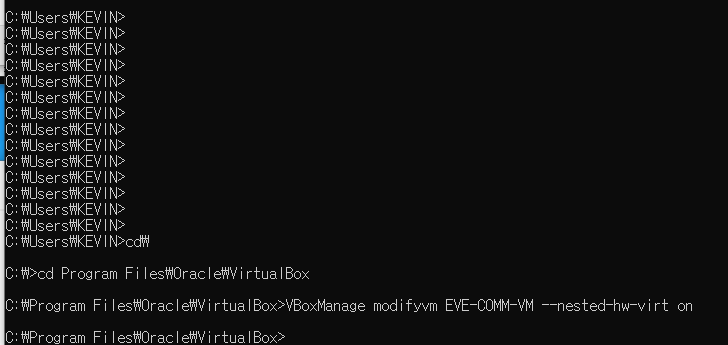

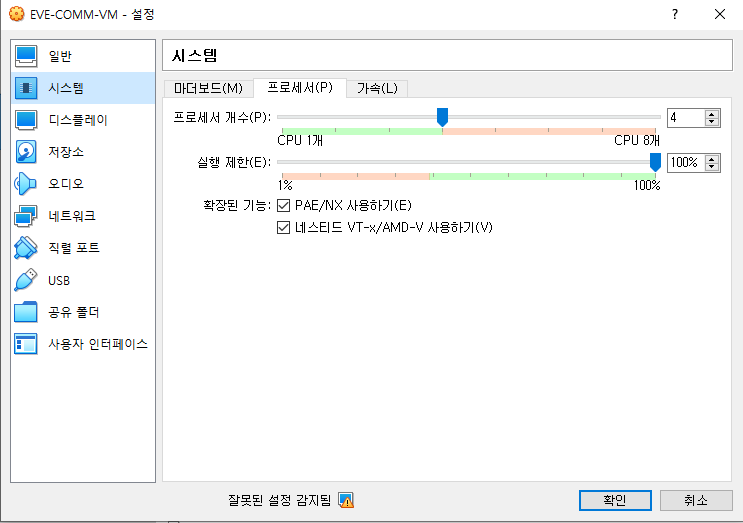

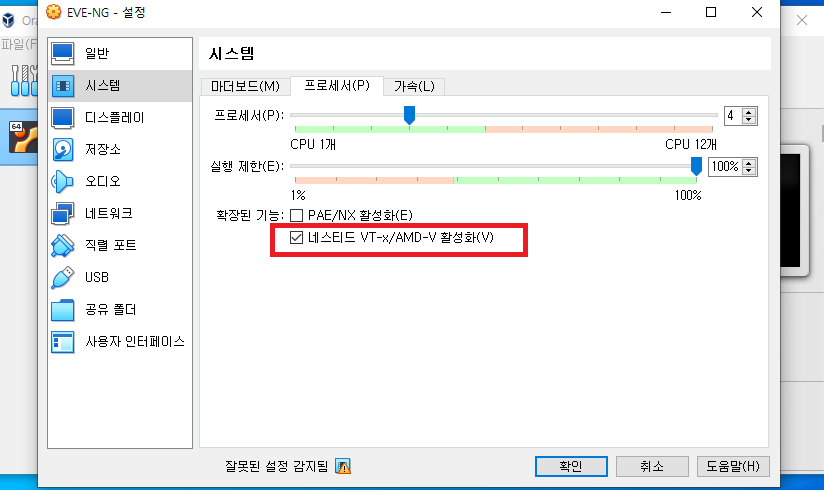

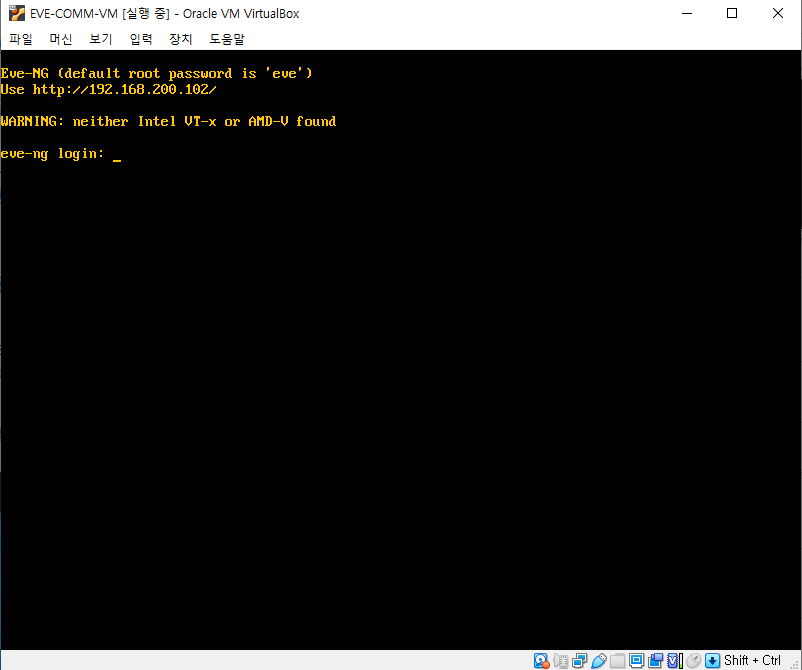

2-8 시스템 -> 프로세서에서

네스티드 VT-x/AMD-V활성화를 선택하고 확인 버튼을 클릭합니다.



2-9 시작 버튼을 클릭합니다.



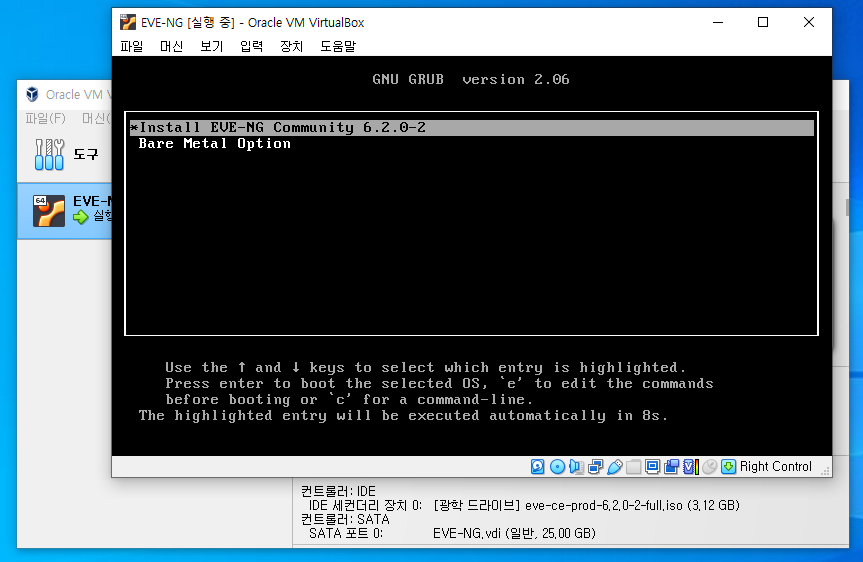

2-10 Install EVE-NG Community 6.2.0-2를 선택합니다.



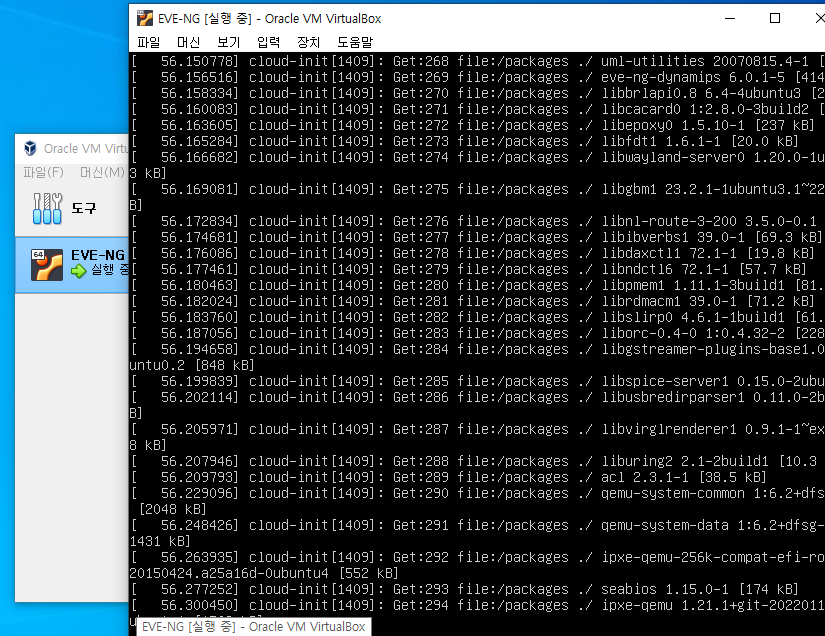

2-11 설치가 완료될 때까지 기다립니다.



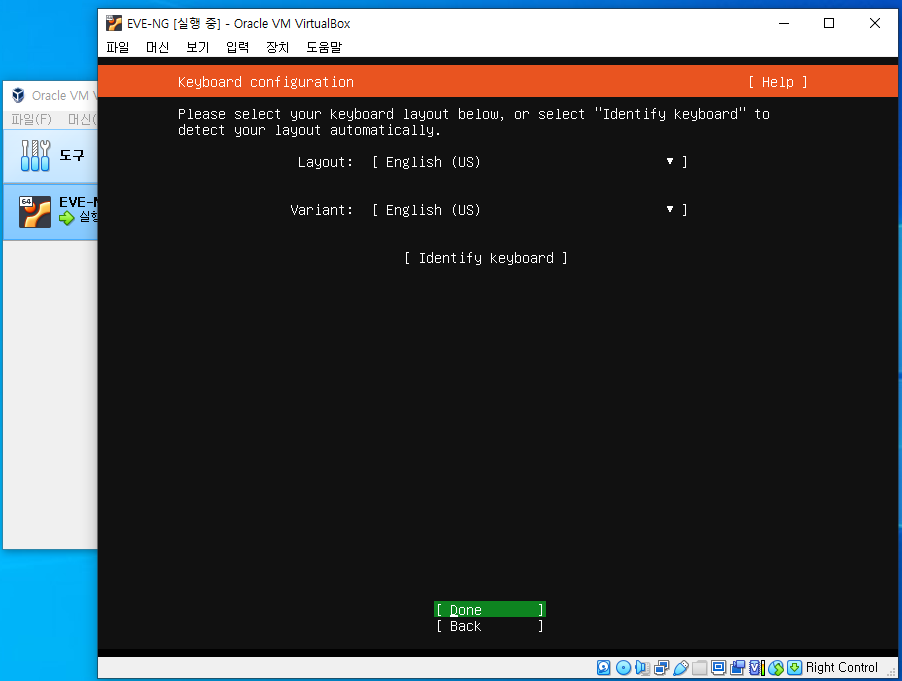

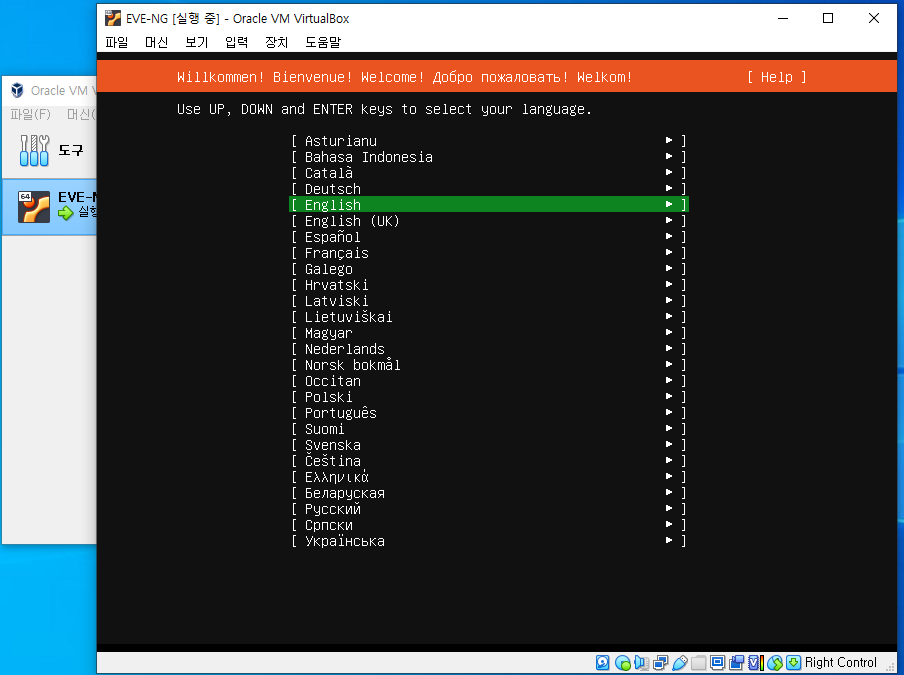

2-12 English를 선택합니다.



2-13 Done를 선택합니다.



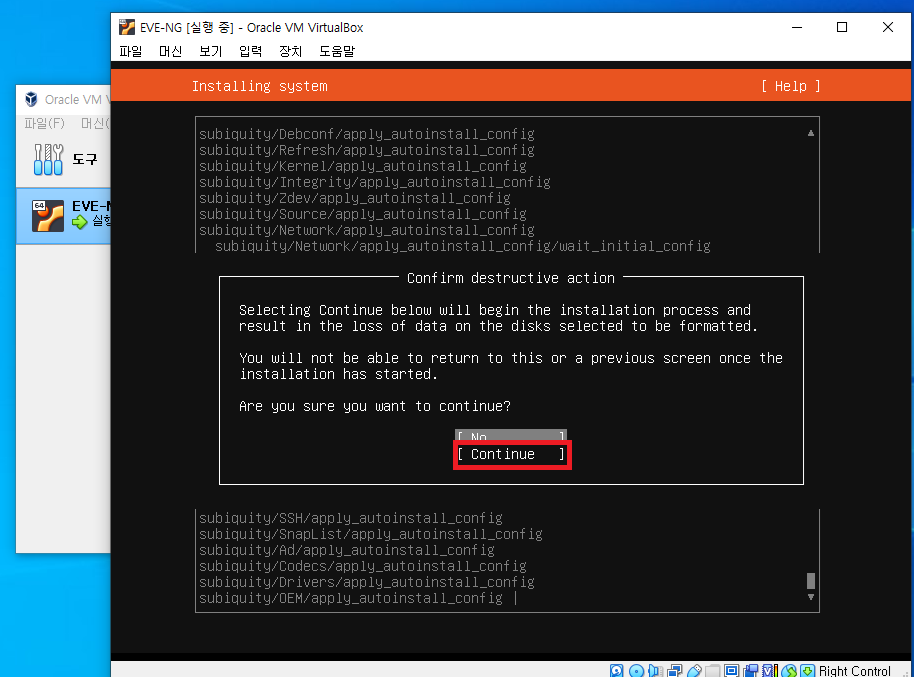

2-14 Continue를 선택합니다.



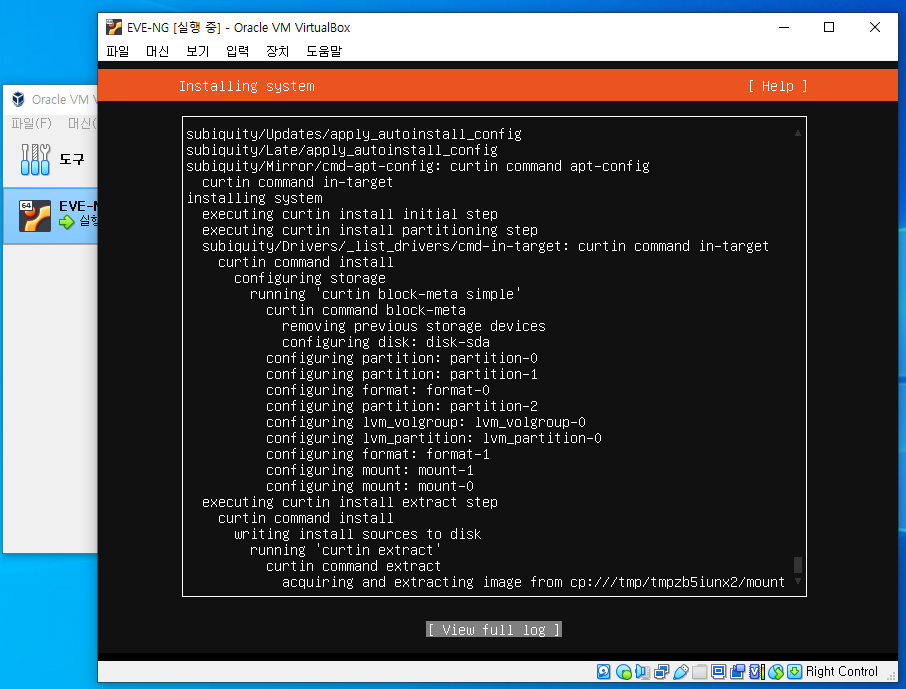

2-15 설치가 진행됩니다.



2-16 설치가 완료되면, 자동으로 재부팅되면서 ISO 때문에 또다시 설치가 진행이 됩니다.

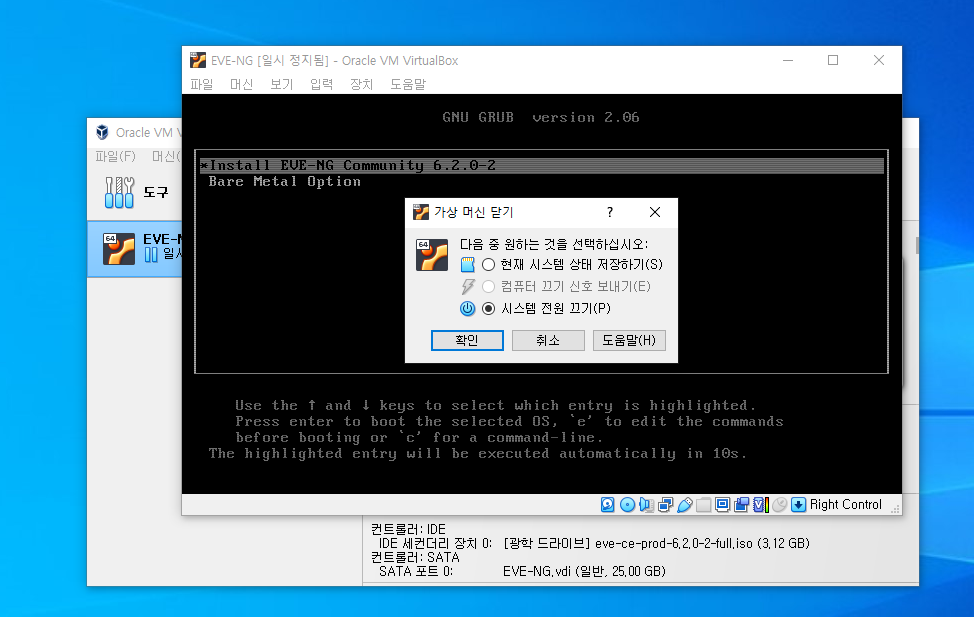

강제로 상단 위에 X를 선택하면 아래처럼 시스템전원 끄기 선택 후 확인 버튼을 클릭합니다..



2-17 설정을 클릭합니다.



2-18 저장소 -> ISO 파일 선택하고 아래 작은 사각형 아이콘을 클릭해서 ISO파일을 선택합니다.



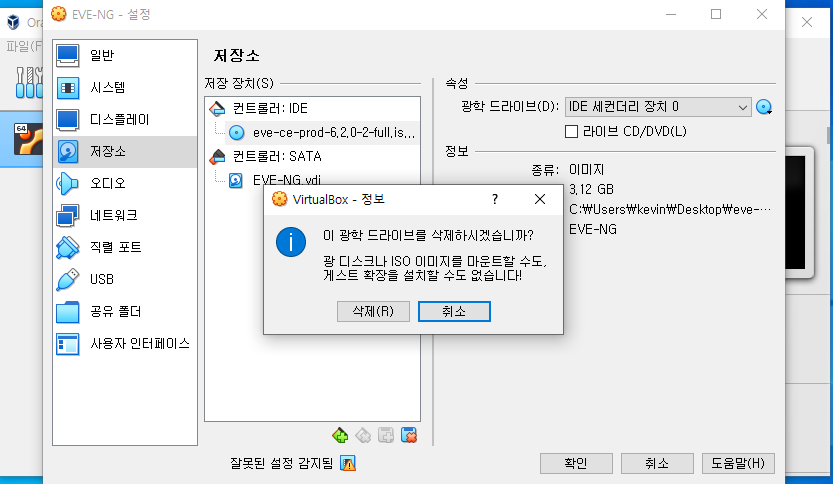

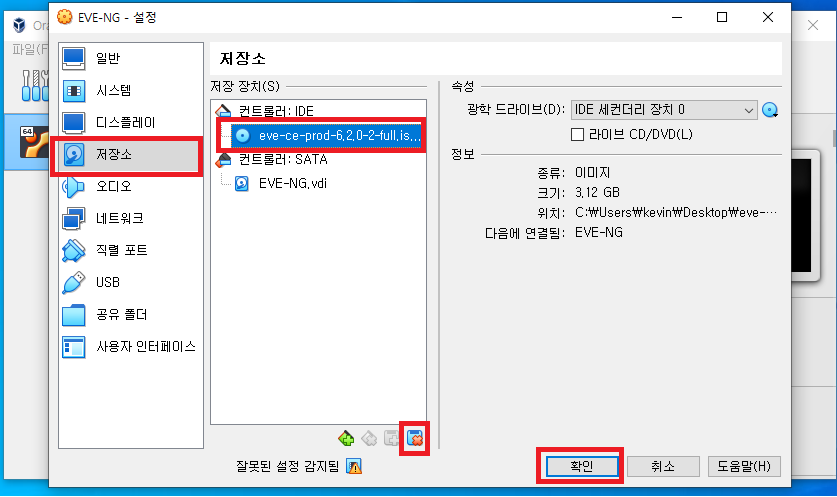

2-19 아래 그림처럼 삭제 버튼을 클릭하고 확인 버튼을 클릭합니다.



2-20 시작을 선택합니다.



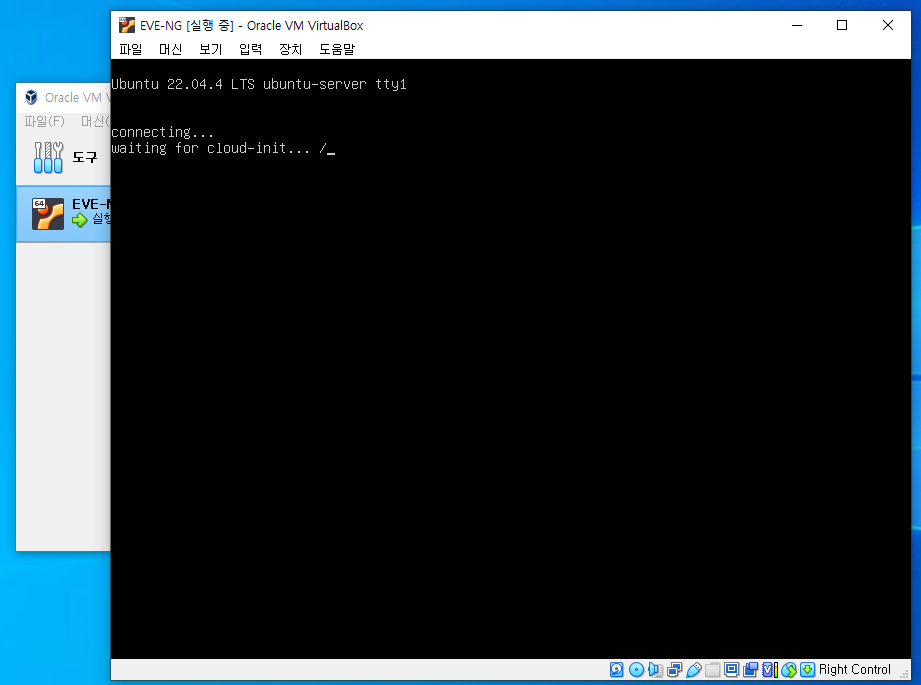

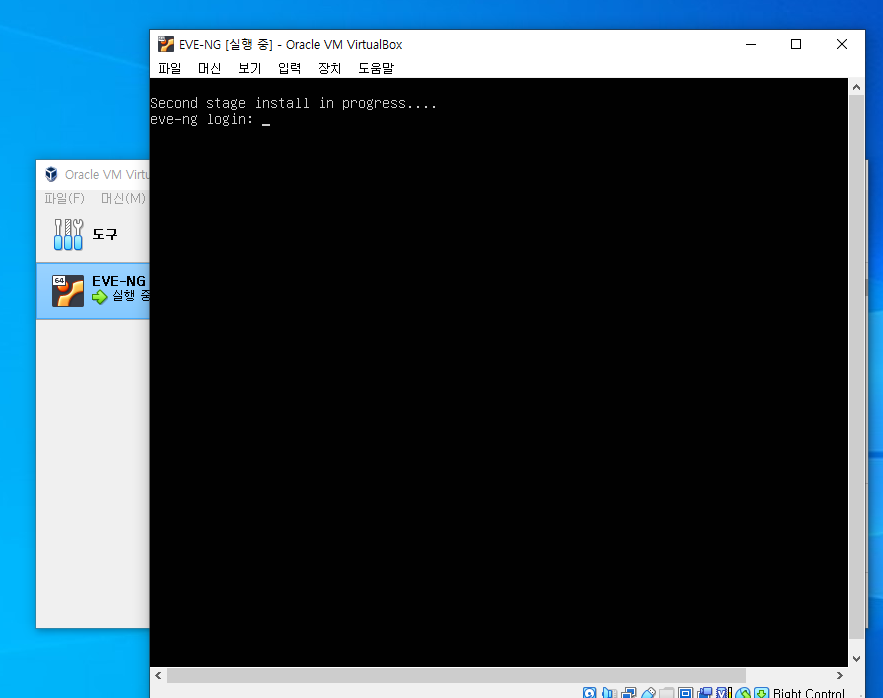

2-21 부팅이 완료되면 두 번째 설치가 진행됩니다.

Second stage install in progress.....





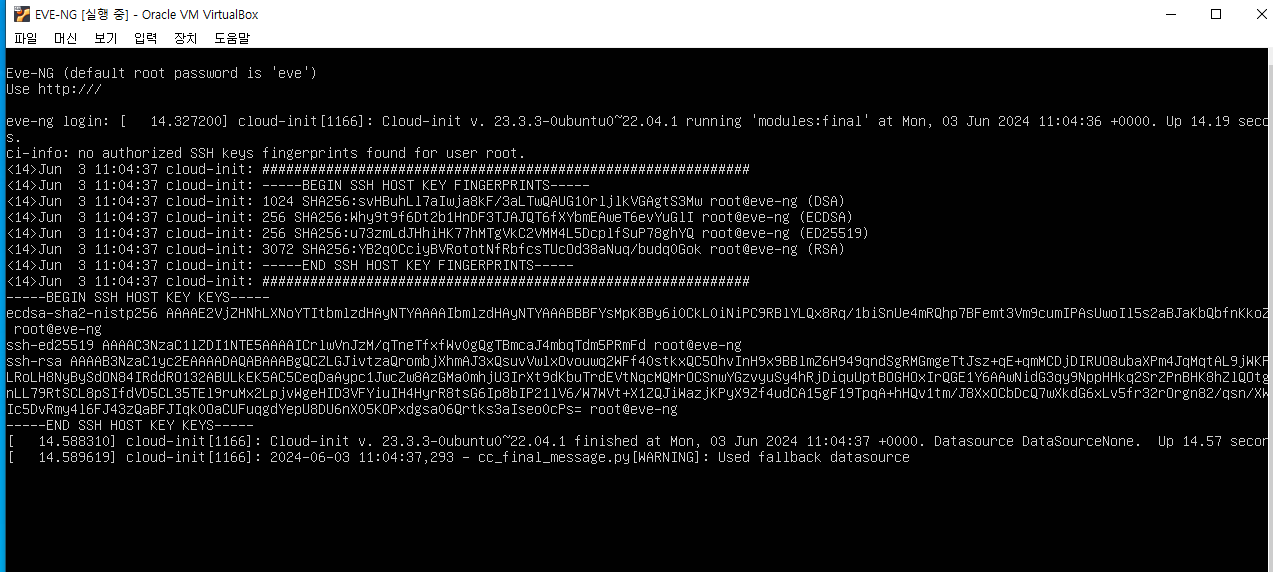

2-22 설치가 완료될 때까지 기다립니다.



2-23 CLI login 정보는 아래와 같습니다.

ID: root

Passowrd: eve



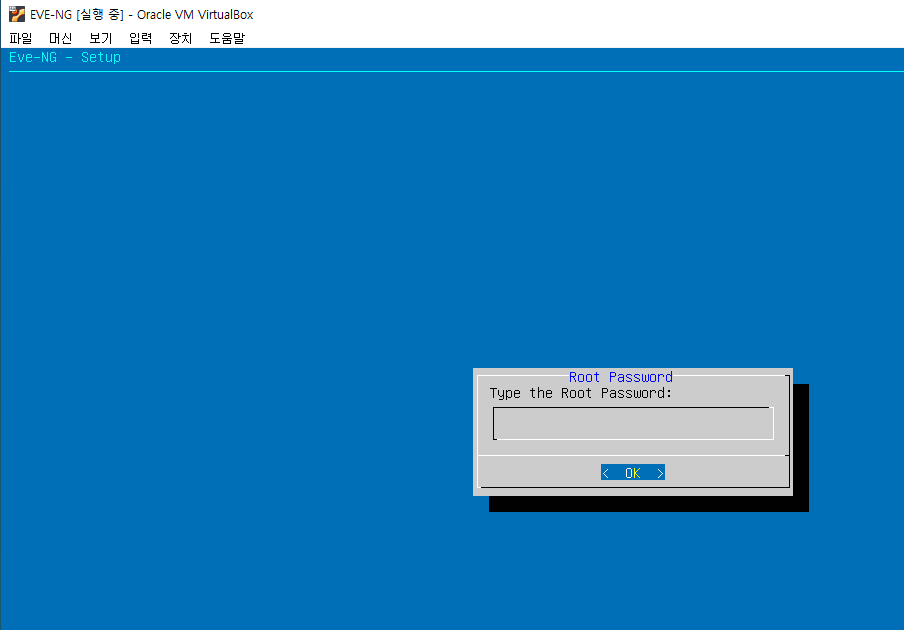

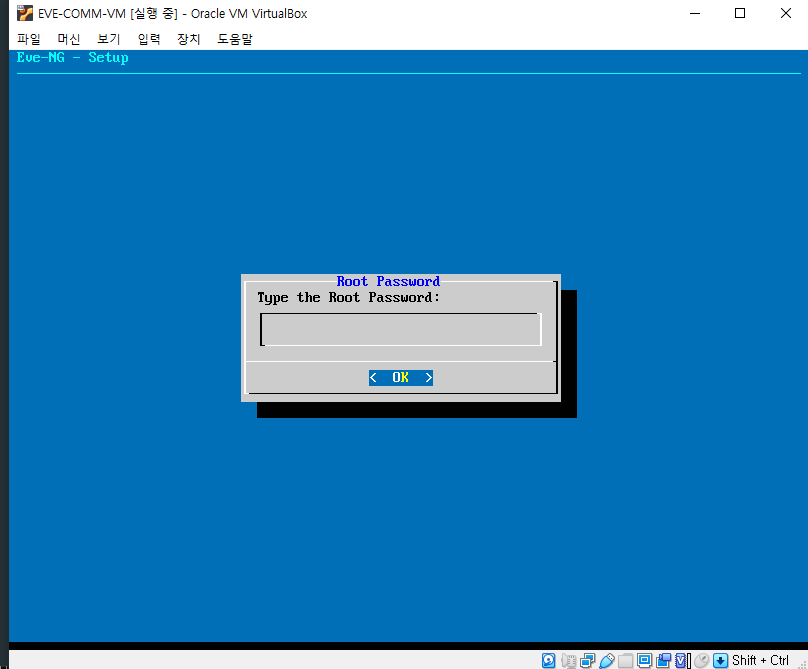

2-24 Password를 입력합니다.



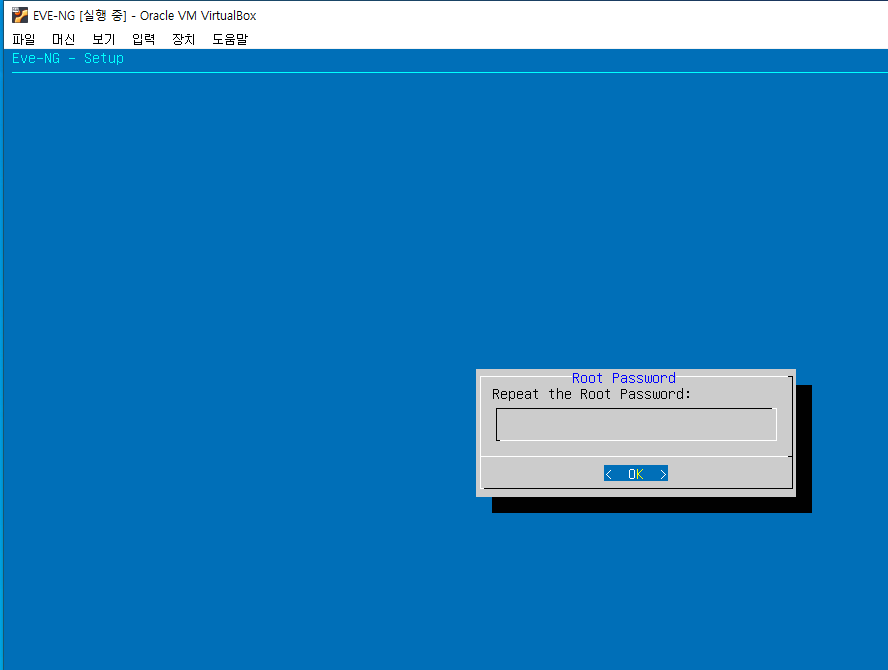

2-25 패스워드를 다시 한번 입력합니다.



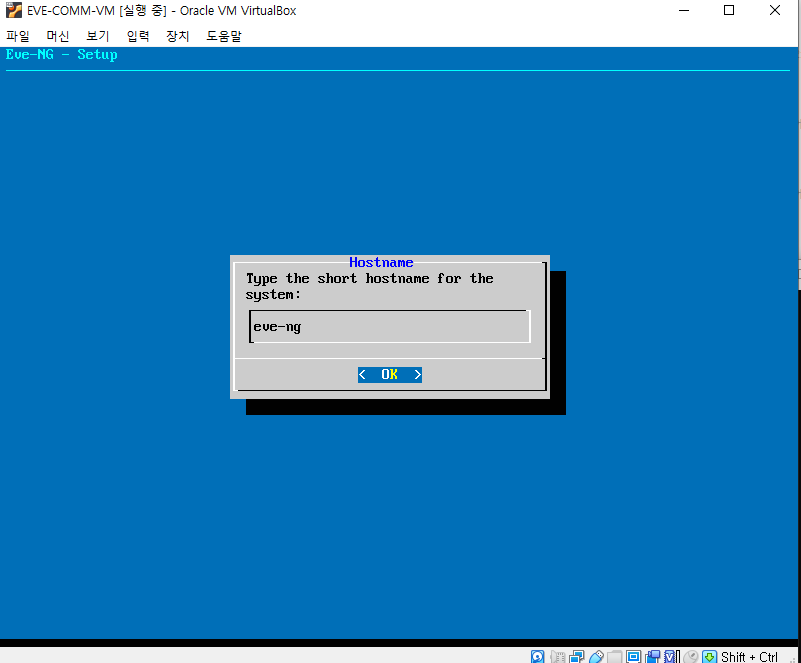

2-26 Hostname를 입력합니다.

디폴트 값을 사용합니다.



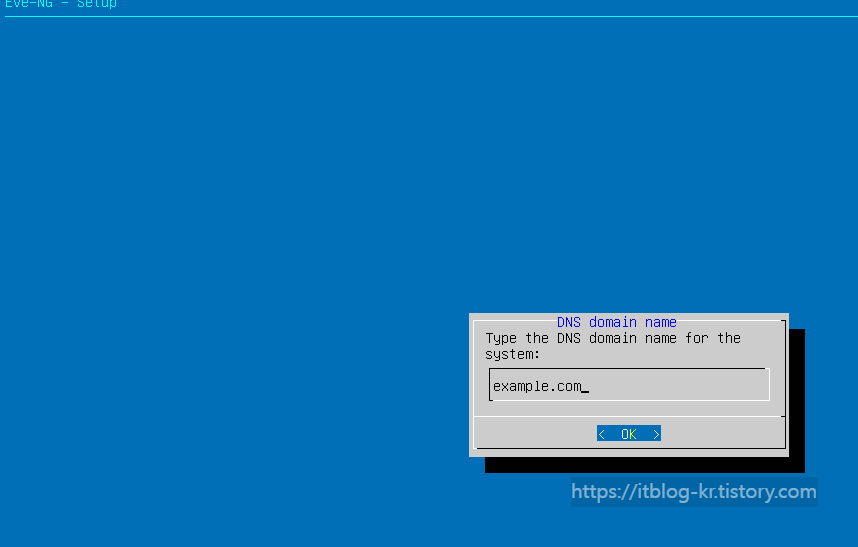

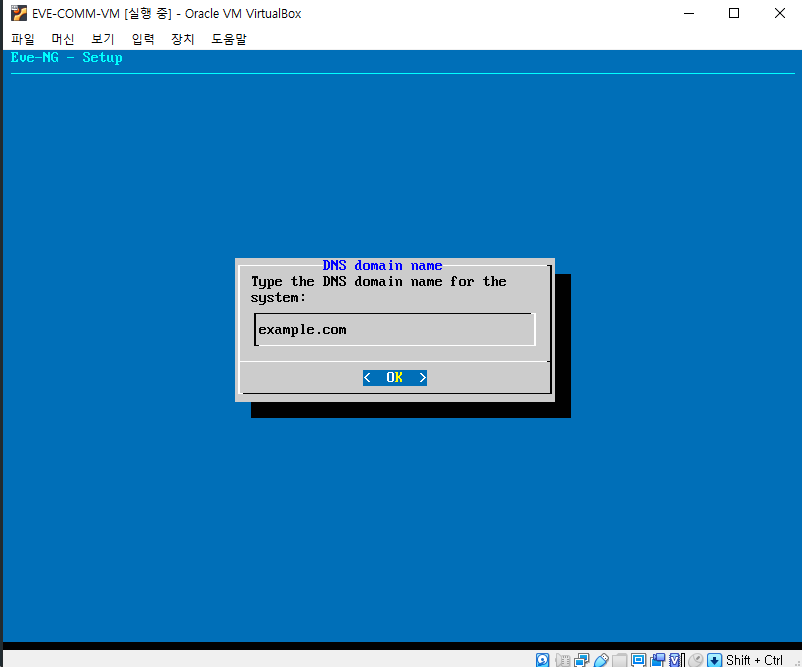

2-26 Domain Name를 입력합니다.

디폴트 값을 사용합니다.



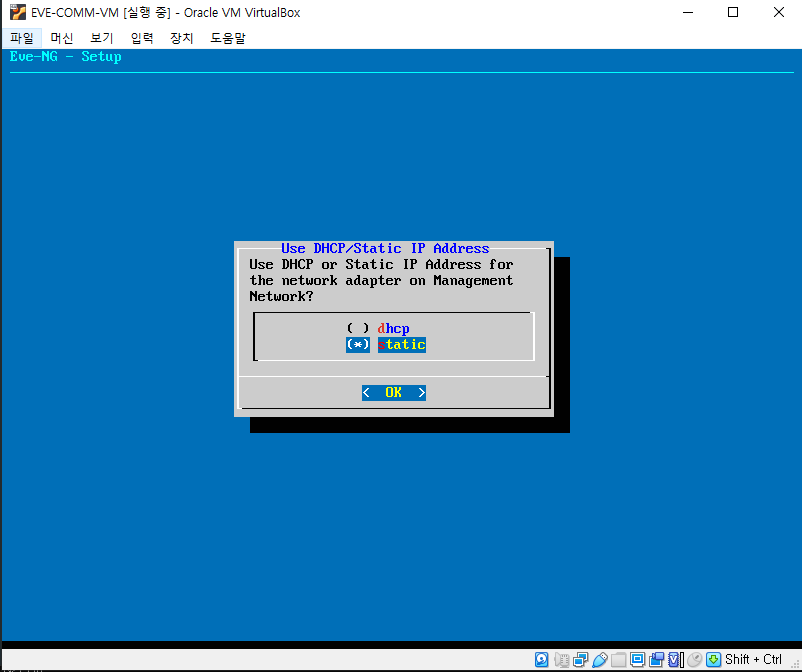

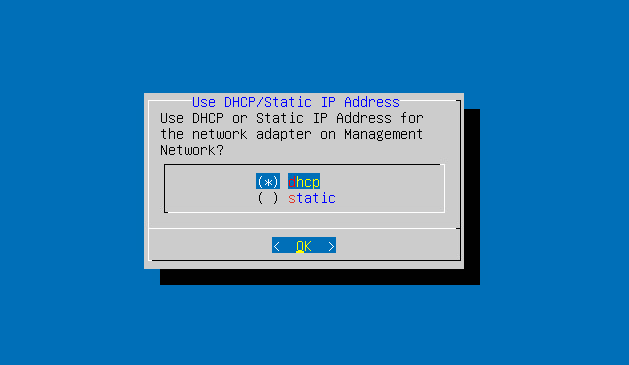

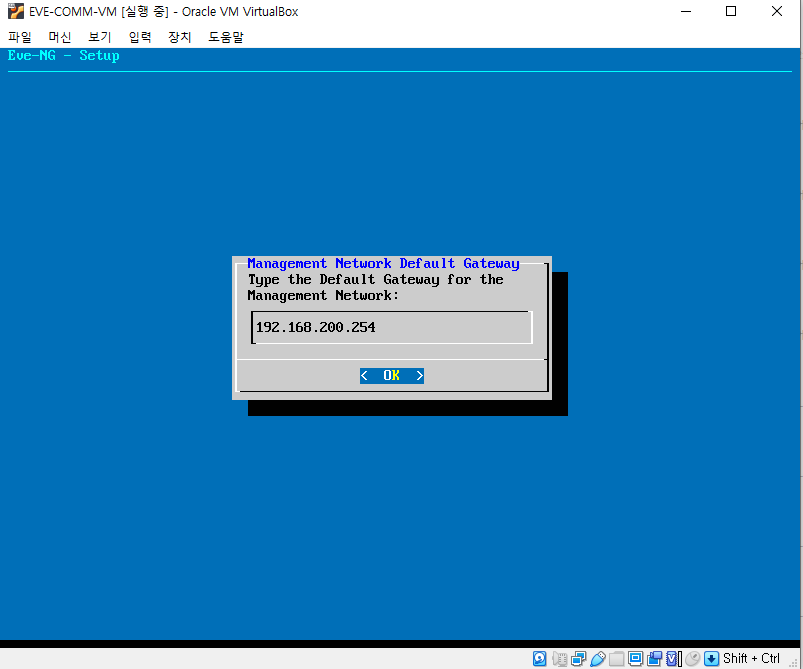

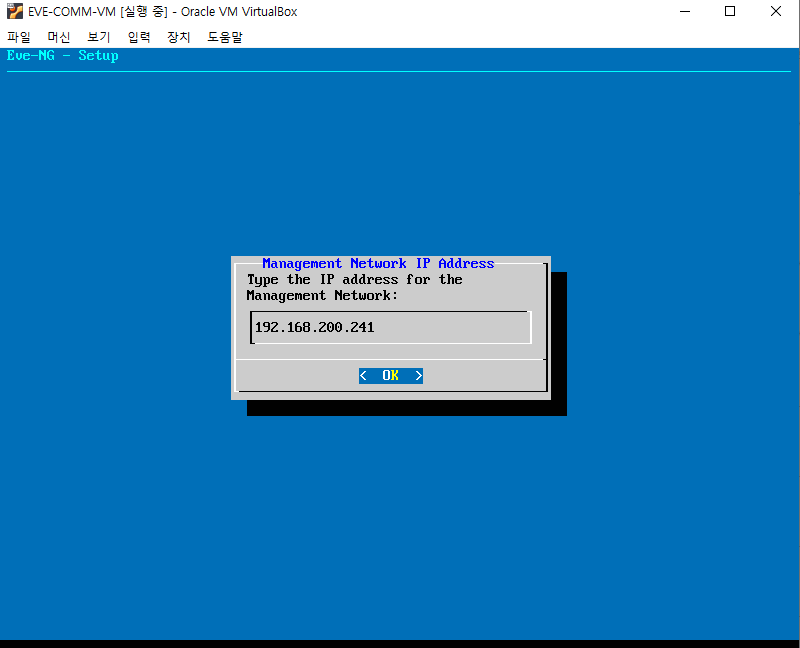

2-27 dhcp를 선택합니다.

Virtualbox가 DHCP와 NAT기능을 수행합니다.



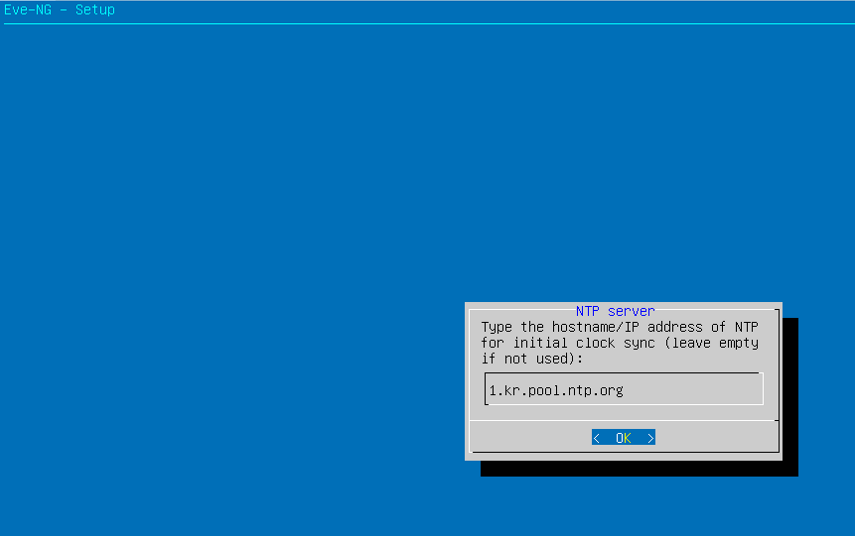

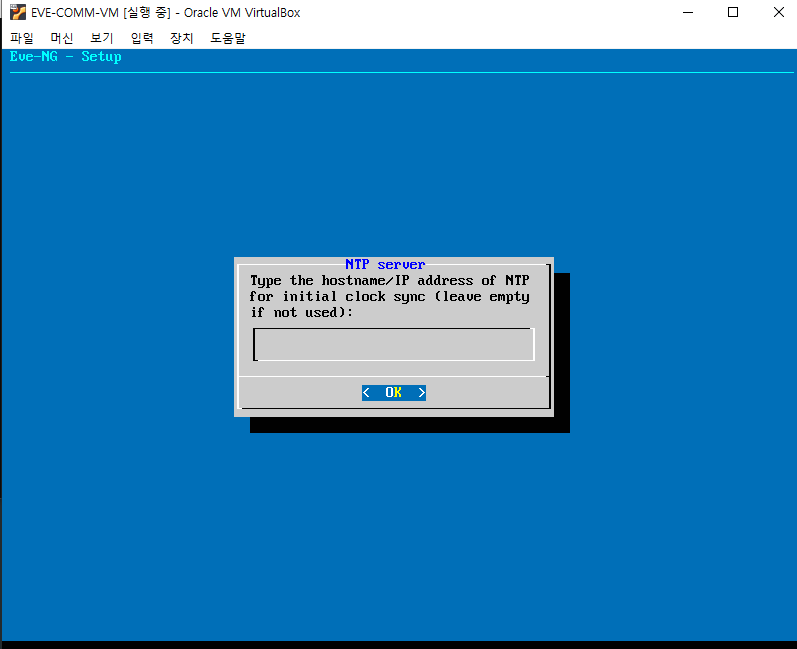

2-28 NTP서버를 입력합니다.

1.krpool.ntp.org



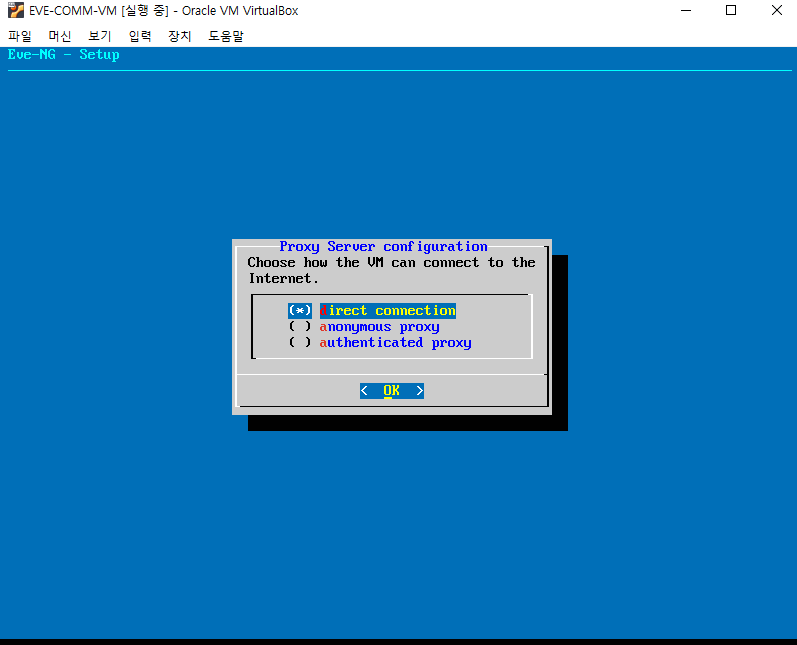

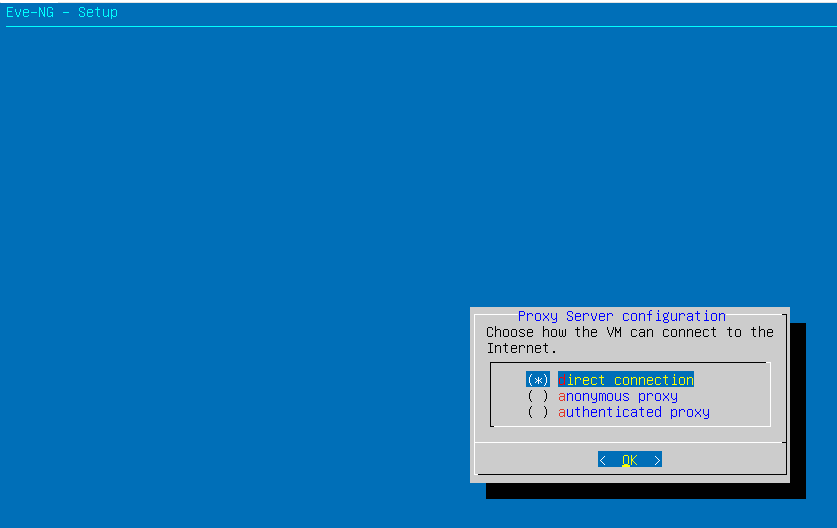

2-29 direct connection을 선택합니다. 그리고 OK를 선택합니다.



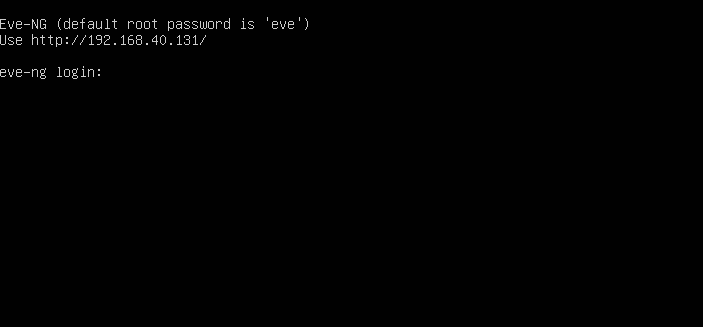

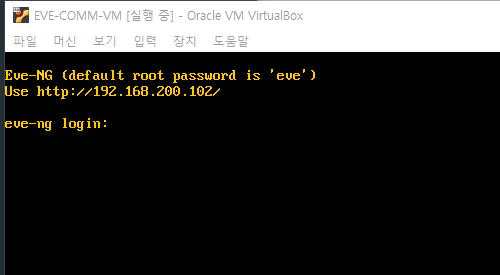

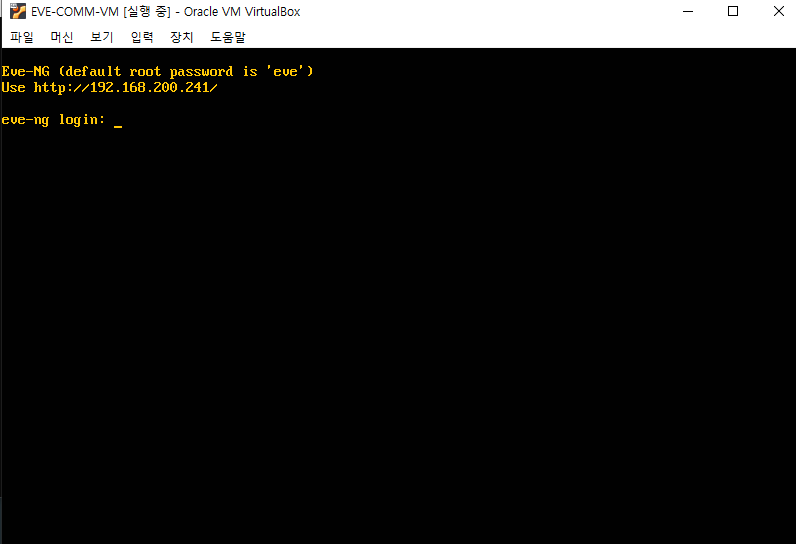

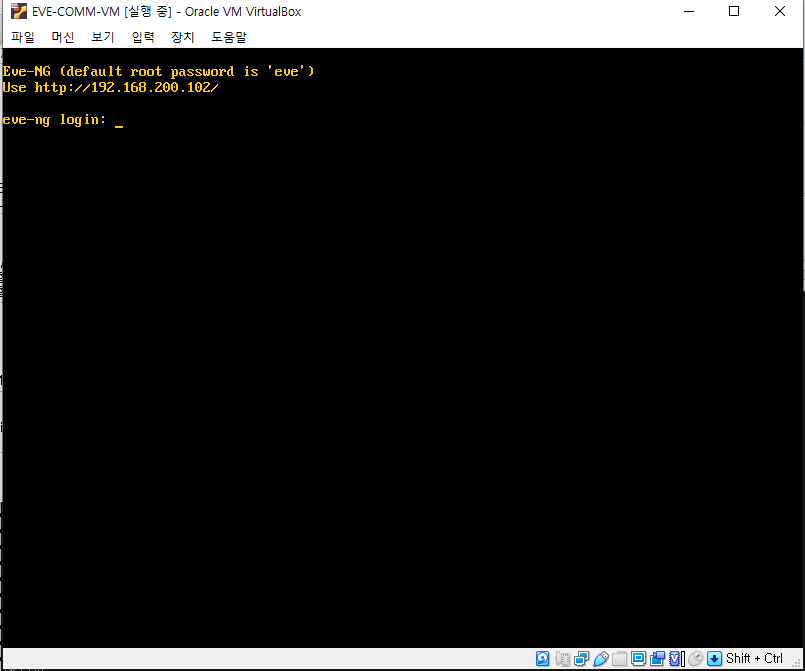

2-30 자동으로 재부팅이 되고 Virtualbox로부터 IP주소를 받아왔습니다.



3 EVE-NG가 제대로 동작하는지 확인합니다.

http://192.168.40.131



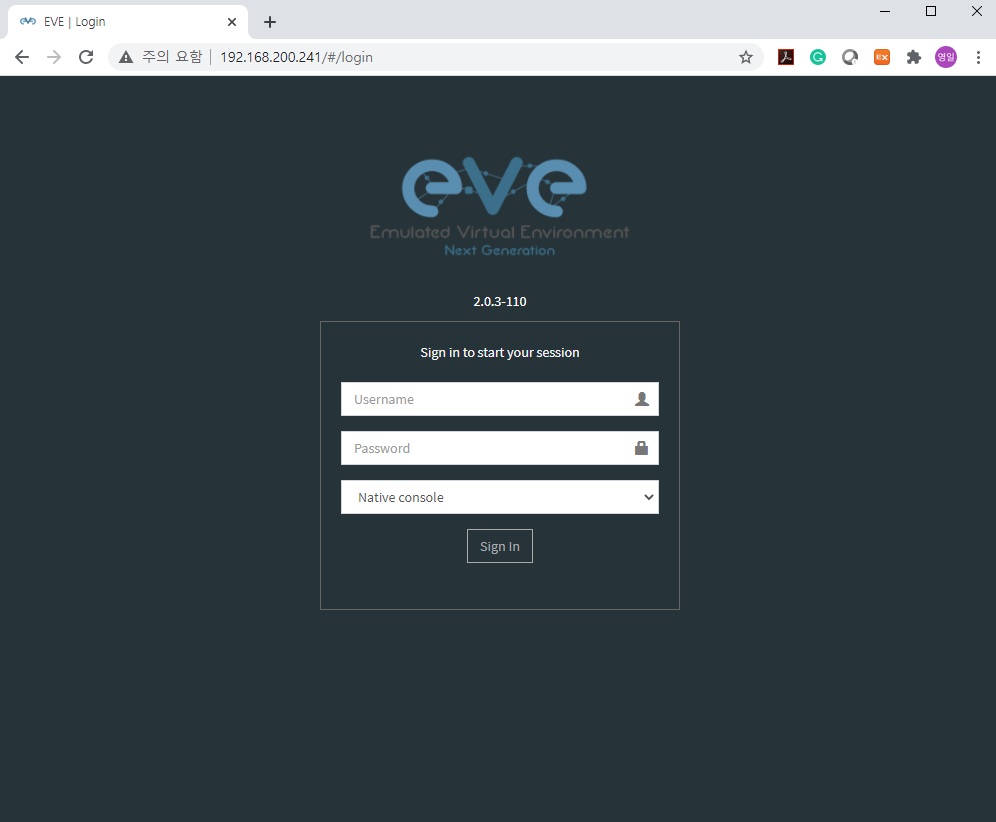

3-1 로그인 정보는 아래와 같습니다.

ID: admin

Password: eve





3-2 테스트를 위해서 아래 빨간 생 add new tab를 선택합니다.



3-3 이름을 정하고 Save버튼을 클릭합니다.

Name: test



3-4 오른쪽 마우스를 클릭 후 Node를 선택합니다.



3-5 Template에 virtual PC(VPCS)를 선택하고 icon은 Desktop를 선택합니다.

그리고 save버튼을 클릭합니다.



3-6 아이콘을 선택 후 오른쪽 마우스를 클릭합니다.

Start버튼을 클릭합니다.



3-7 아래 아이콘이 파란색으로 바뀌었습니다.

30초가 지나도 똑같은 색이면 정상적으로 동작하는 것입니다.

아이콘을 클릭해도 아무런 반응이 없습니다.

EVE-NG Client Pack를 설치를 하면 putty를 통해서 설정이 가능합니다.



이 부분은 나중에 다른 강좌에서 진행하겠습니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

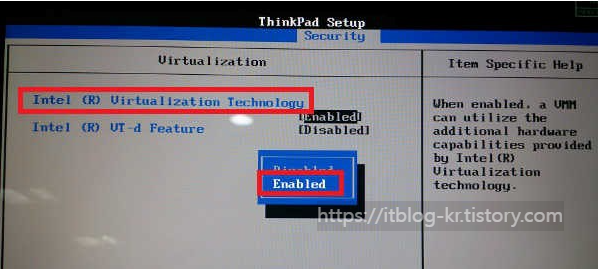

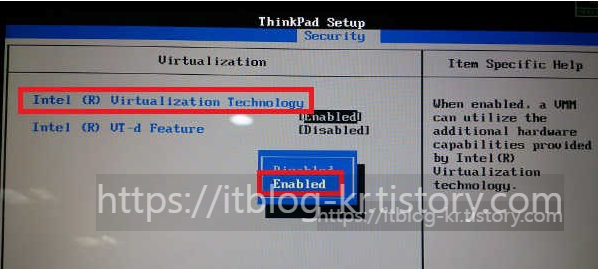

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

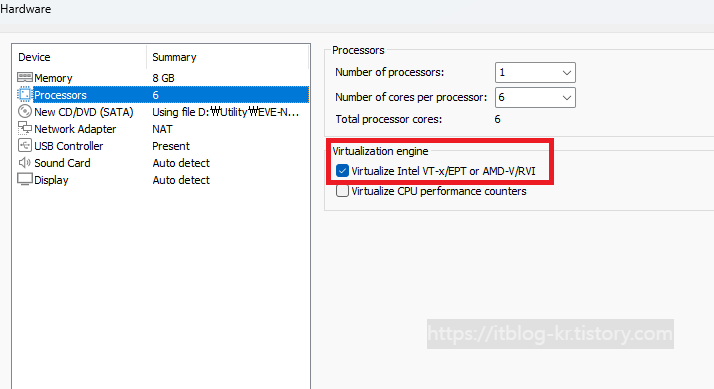

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.





앞으로 많은 강좌를 올릴 예정입니다.



[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)를 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #5] EVE-NG-Win-Client-Pack 설치하기.  (0) 2024.06.29
[2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)  (0) 2024.06.28
[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2024.06.26
[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (0) 2024.06.25
[EVE-NG #9] secure crt 설치후 EVE-NG연동  (0) 2020.11.30

안녕하세요.



오늘은 주제는 [2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)입니다.



EVE-NG를 설치하기 전에 EVE-NG가 무엇인지 궁금하신 분은 아래 블로그 글을 참조 부탁드립니다.



itblog-kr.tistory.com/1



[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com





EVE-NG는 하드웨어적으로 가상화가 Enable 되어 있어야지 장비를 구동시켰을 때 제대로 동작을 합니다.

  • Intel VT
  • AMD-V(SVM)

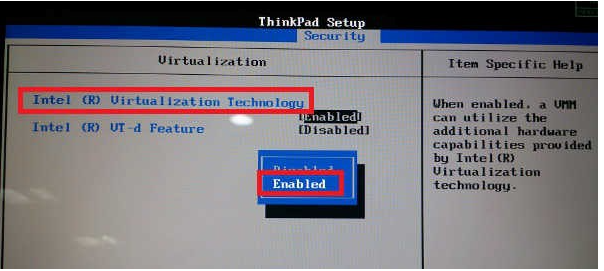

만약에 이 바이오스에서 가상화 기능이 Disable 되어 있으면 장비 구동 시켰을 때 3초 후에 다시 장비가 꺼지는 증상을 경험할 수 있습니다.



아래 링크를 참조하여 바이오스에서 가상화를 Enable  합니다.



노트북별로 바이오스 접속 하는 방법과 가상화 메뉴가 다 다를 수 있습니다.



https://itblog-kr.tistory.com/2



[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com







EVE-NG를 설치하기 전에 가상화 프로그램이 필요합니다.

  • VirtualBox(무료)
  • VMware Player(무료)
  • VMware Workstation(유료)
  • Vmware ESXi(무료) - 특정 CPU 소켓 또는 코어수 메모리 제안 - 하드웨어 Full 기능을 다 사용하기 위해서는 라이선스가 필요합니다.



그 외에 다른 가상화 프로그램을 사용하여 EVE-NG를 설치 가능하지만 대부분 위에 프로그램을 사용하여 EVE-NG를 설치하고 네트워크 장비를 공부하고 테스트합니다.



오늘은 VMware Player를 사용하여 EVE-NG를 설치하겠습니다.

VMware Player는 무료이기 때문에 라이선스 없이 사용 가능 합니다.



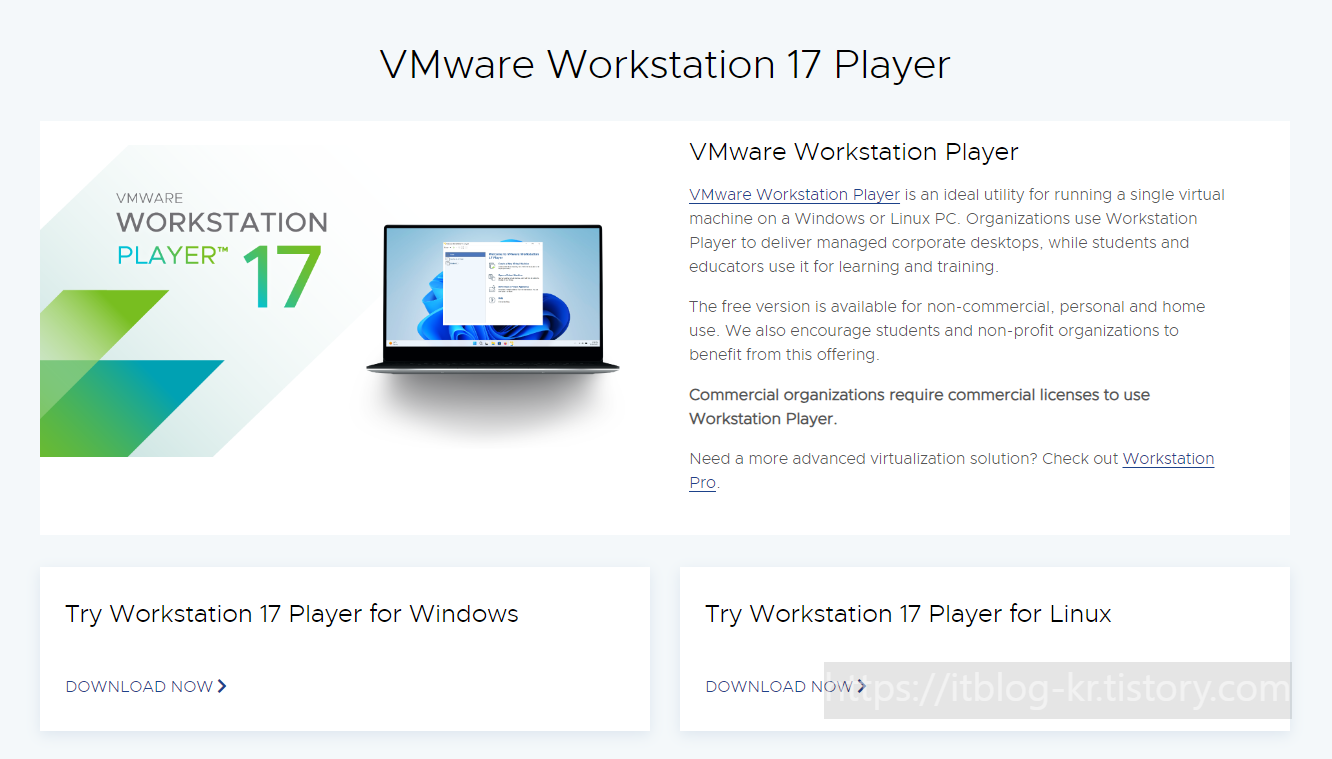

1. 아래 링크를 접속해서 Vmware Player를 다운로드합니다.

https://www.vmware.com/products/workstation-player/workstation-player-evaluation.html.html



Download VMware Workstation Player | VMware

Download VMware Workstation Player for free today to run a single virtual machine on a Windows or Linux PC, and experience the multi-functional capabilities.

www.vmware.com



1-1 계정이 필요합니다. 계정이 있으시면 로그인하고 다운로드를 하고 계정이 없으신 분은 회원 가입을 하시고 다운로드를 합니다.



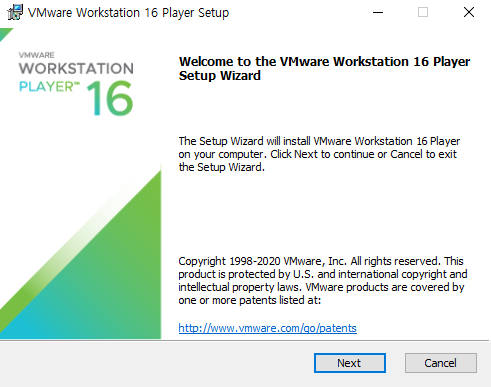

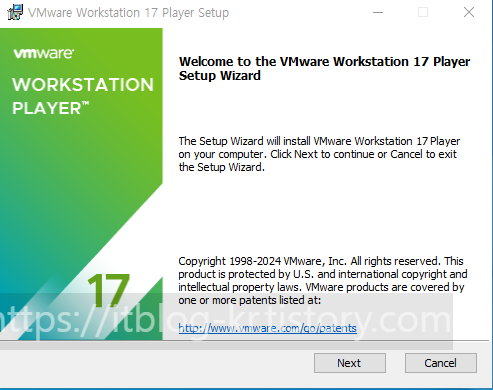

1-2 다운로드한 파일을 실행합니다. 그리고 Next버튼을 클릭합니다.



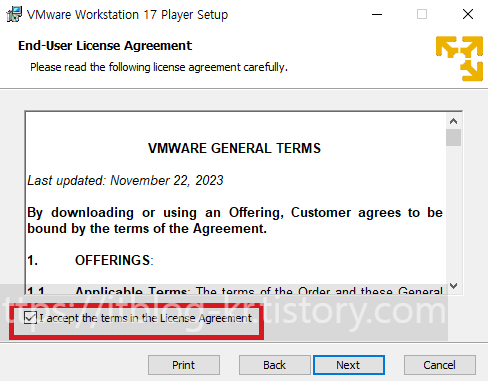

1-3 아래 I accept the terms in the License Agreement 선택하고 Next 버튼을 선택합니다.



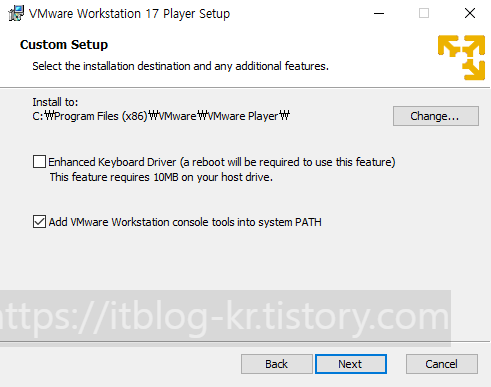

1-4 Next버튼을 클릭합니다.



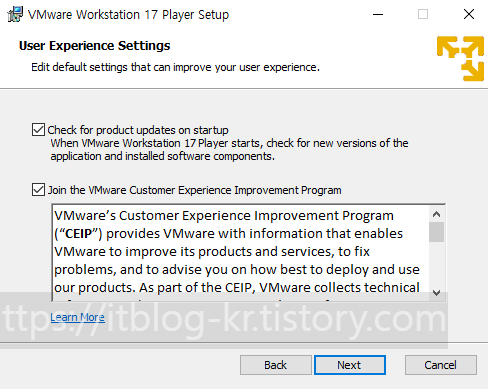

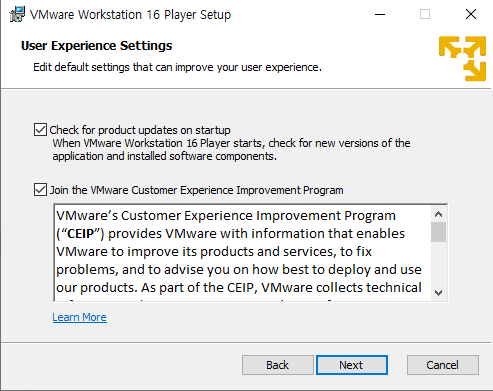

1-5 Next 버튼을 클릭합니다.



1-6 Next 버튼을 클릭합니다.



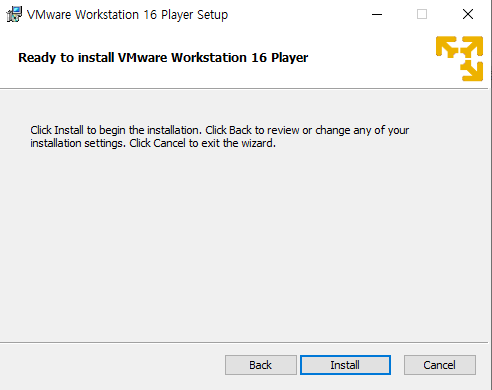

1-7 Install 버튼을 클릭합니다.



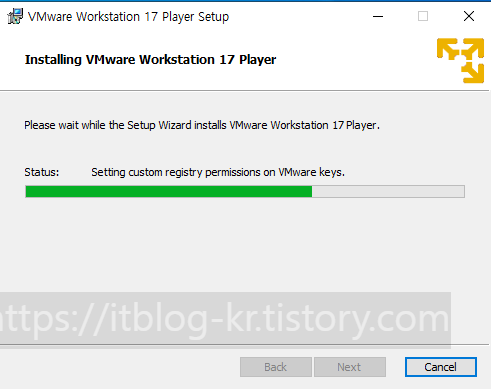

1-8 설치가 완료될 때까지 기다립니다.



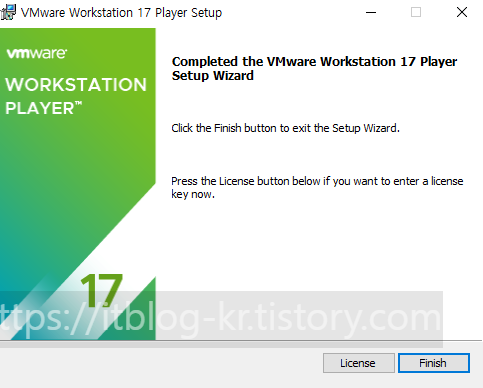

1-9 Finish 버튼을 클릭합니다.



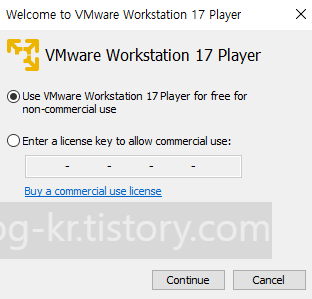

1-10 Use VMware Workation 17 Player for free for non-commercial use 선택하고 Continue 버튼을 클릭합니다..



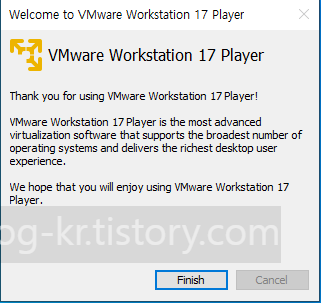

1-11 Finish 버튼을 클릭합니다.



1-12 VMware 17 Player 설치가 완료되었습니다.

2. EVE-NG 공식사이트에 접속하여 EVE-NG를 다운로드합니다.



현재 시점에서는 아래와 같이 2가지 버전을 다운로드할 수 있습니다.

https://www.eve-ng.net/index.php/download/



Download -

Download Links and info for EVE-NG                              EVE-NG Professional/Learning Center Version 6.2.0-3 This edition requires to buy license. To buy a license please go to our Buy …

www.eve-ng.net



EVE-NG Professional/Learning Center Version 6.2.0-3 (유료 버전)
Free EVE Community Edition Version 6.2.0-2 (무료 버전) - 기능적으로 유료 보전보다는 제한이 없지만 혼자서 공부하는 데에는 지장이 없습니다. 저도 Free 버전을 사용하여 공부 및 프로젝트 테스트하고 있습니다.



유료 버전은 구동형이며 1년 가격은 약 238.91불 현재 환율로 하면 약 33만 원입니다.



기능에 차이는 아래 표를 참고 부탁드립니다.

Features/Edition Community
 Professional Learning Center Description
Price Free 150 EUR w/o VAT 150 EUR + Added Roles
User’s roles 2x admin accounts only 2x admins simultaneous
unlimited accounts		 admin, user, editor Restrictions of the EVE usage, WEB UI, per user based
Lock user per folder       User cannot see other EVE folders, only his own
Lock user edit rights       User cannot edit labs, images etc
Shared Lab Folder       Shared lab folder visible for all users
User’s account validity (1/4 Hour accuracy)       Ability to set calendar validity for account, Date and time ( From -> To )
Lab Timer       Timer for Lab training
Running labs folder       User can run more than one lab. Running labs will appear in special running labs folder. Per user based
Node limit per lab 63 1024 1024 Limit of nodes to run per lab
TCP ports fixed 128 per POD Dynamic 1-65000 Dynamic 1-65000 Automatic TCP port choose for telnet session
Local Wireshark capture       Local wrapper using ssh and root password to the EVE
Local Telnet client       Local wrapper using locally installed telnet client
Local VNC client       Local wrapper using locally installed vnc client
Wireshark integrated       Docker integrated wireshark
Docker container support       Docker container support
Running nodes interface connections (hot connections)       Hot/live nodes interface connection
NAT Cloud       Integrated NAT cloud, connect node to the internet. NAT to the EVE management interface DHCP 172.29.129.0/24, gateway .254
HTML console without Wireshark capture       HTML console
HTML console with Wireshark capture       HTML wireshark capture
HTML Desktop Console       Integrated Docker PC management
Multi startup configuration choose per lab       Option to create and boot lab from different startup configurations, multi startup config
Export/Import configs or config packs to local PC       Option import and export single config or config packs to the lab
EVE user Radius authentication       Multi Radius servers support
EVE user Active Directory authentication
       Microsoft Active Directory support
Custom image template, cli based       Option create own image templates.
EVE Lab chat       Lab chat between EVE lab users.
Custom MAC address for Qemu nodes       Option to change first interface MAC address for qemu nodes
Shared Lab
       Shared Lab folder, drop lab for others
Shared Project
       Shared Lab one to many, Single Lab allows work a team with single lab.
Link Quality, Delay, packet loss, jitter       Feature allows apply link quality functions: packet loss, delay and rate
Link design feature       Option to change connection colour, style
Rich integrated text editor       Rich HTML text editor for text and objects management in the lab.
Advanced Lab design objects       Round square, lines, arrowed lines, style and colour
Admin user option to join in other user lab       Admin user can join to the other user lab in the parallel session
Admin user option to open parallel console session to other user node       Admin user can open parallel console session to other user node
Running labs and nodes management       Admin can manage other user running labs and nodes. Join or stop labs or nodes.
EVE Cook Book       EVE Professional or Community Cook Book
Info about HDD/labs use per user, User infoweb GUI       Information about user HDD resource use
User quota (limit cpu/ram per user)       Limit cpu/ram per user. User profile EVE resource usage limitation.
Serial interface capture (IOL only)
       HDLC/PPP/Frame Relay support for serial’s links
Link state and suspend / resume       Link state support for Qemu, IOL, Dockers
Dark Mode       Switch Lab view mode to Dark or Light mode
Lab Task management       Option to add offline pdf or online document into lab Task
EVE Cluster       Multi servers EVE system
EVE Backup Manager        Full Backup and Restore from Backup Solution



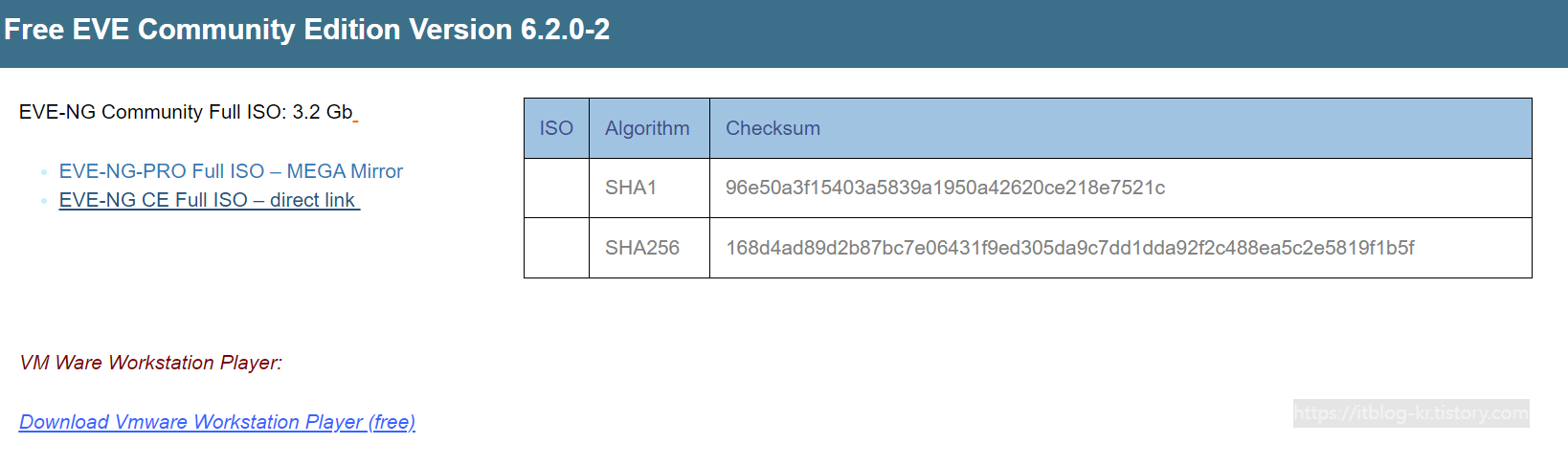

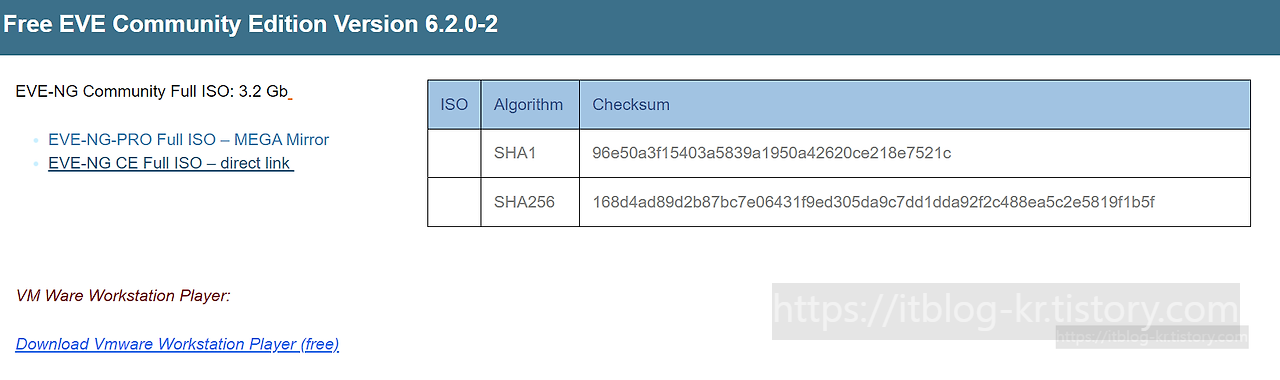

2-1 EVE-NG Community 버전을 다운로드합니다.


예전에는 OVF 또는 OVA로 제공되었으나 현재는 ISO파일로 제공됩니다.



아래 링크처럼 MEGA Mirror 또는 Direct Link를 통하여 다운로드합니다.

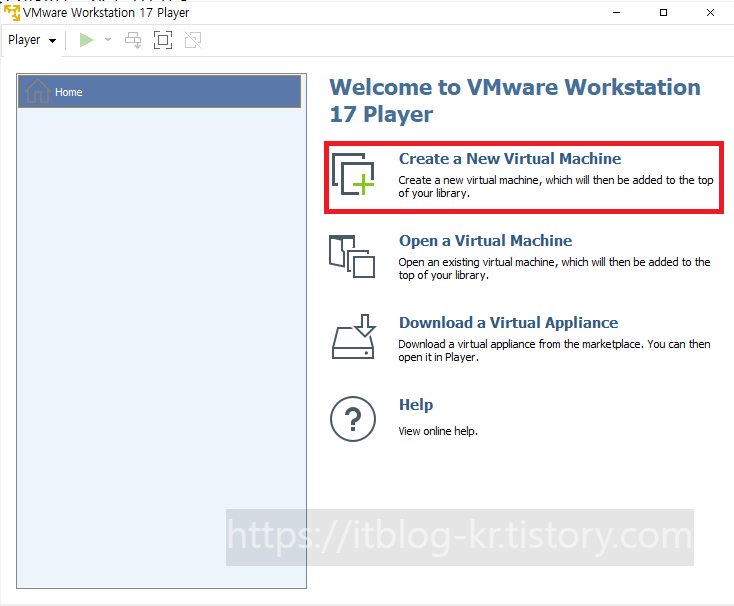

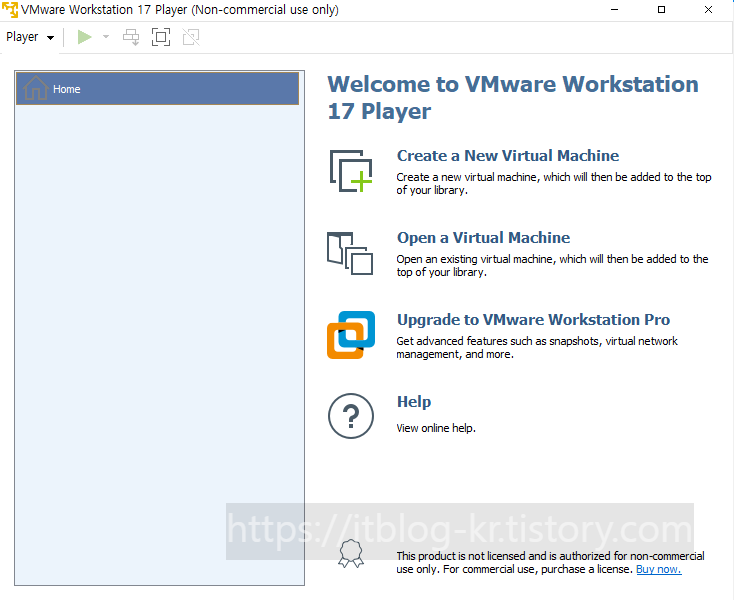

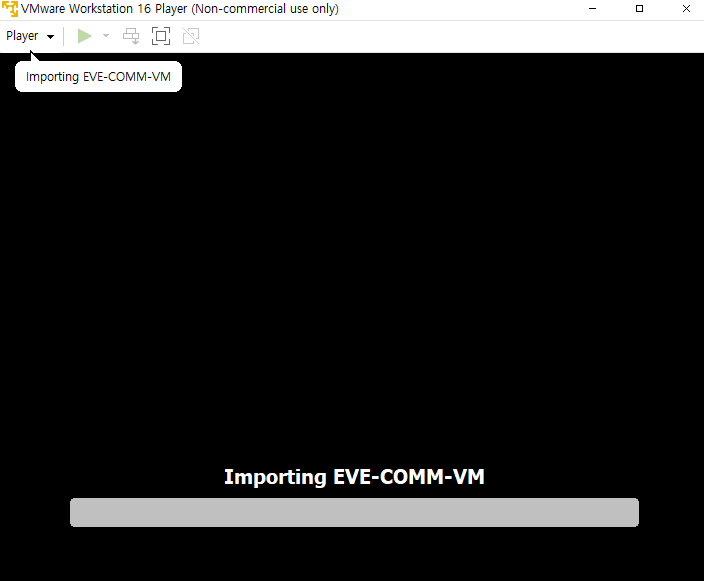

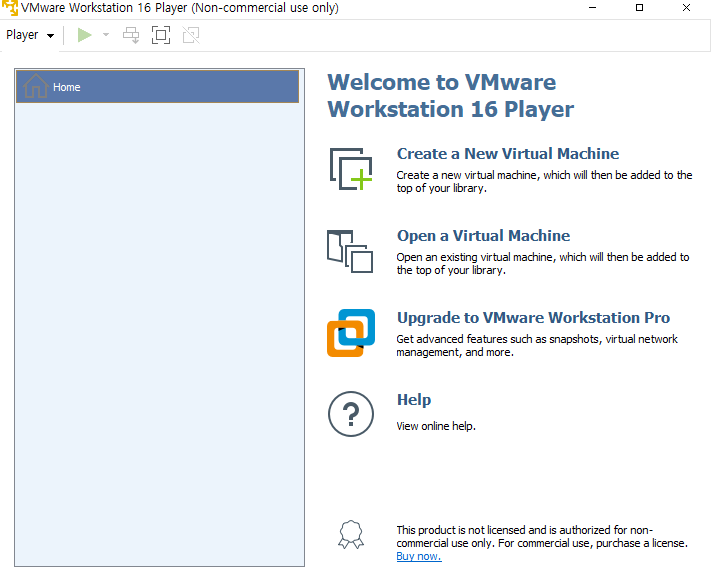

2-2 VMware Player 17을 실행합니다. 그리고 Create a New Virtual Machine를 선택합니다.



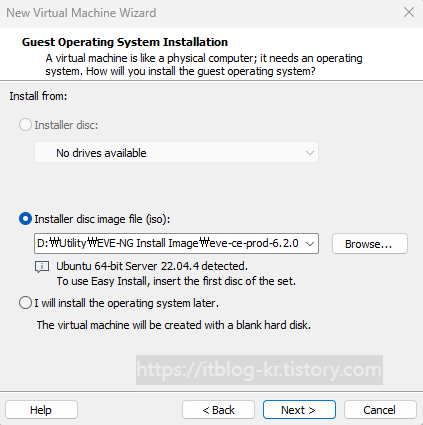

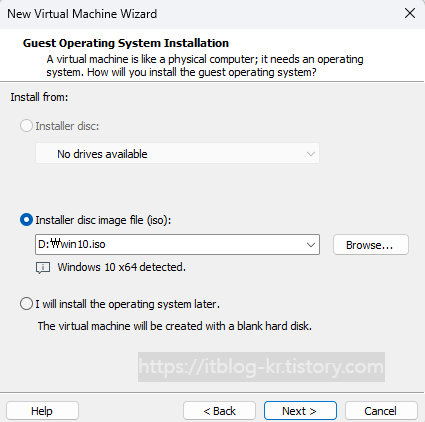

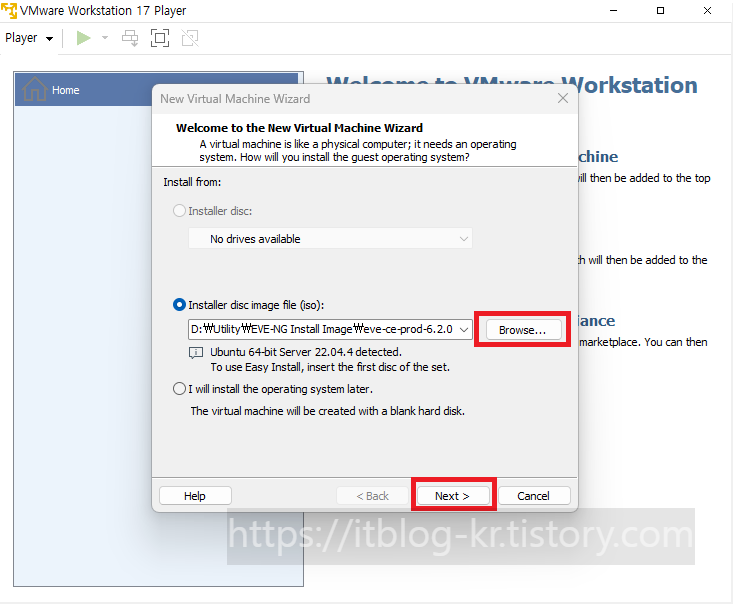

2-3 Browser버튼을 클릭하고 EVE-NG ISO파일을 선택합니다. 그리고 Next 버튼을 클릭합니다.



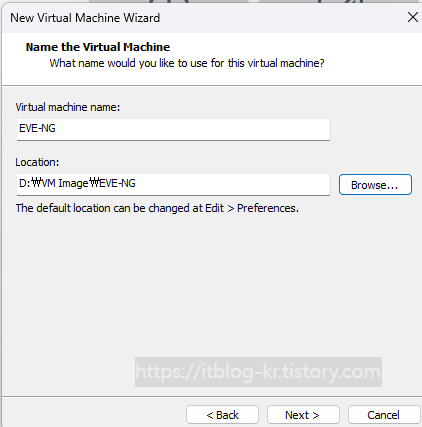

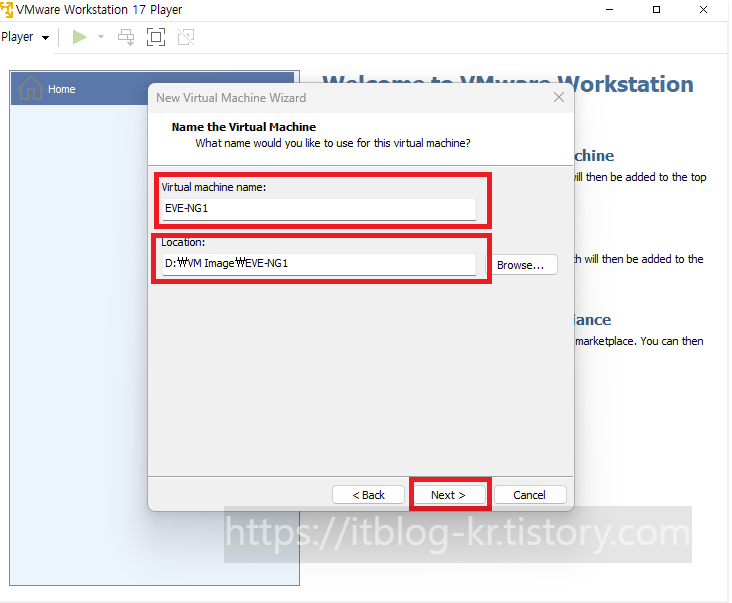

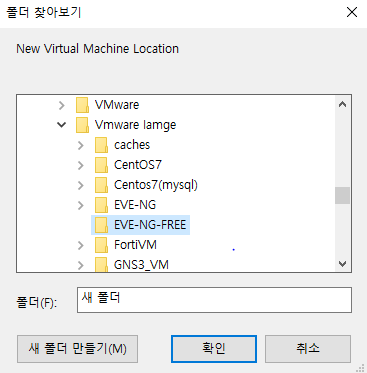

2-4 아래 정보를 입력하고 Next 버튼을 클릭합니다.

Virtual Machine Name:

Location:



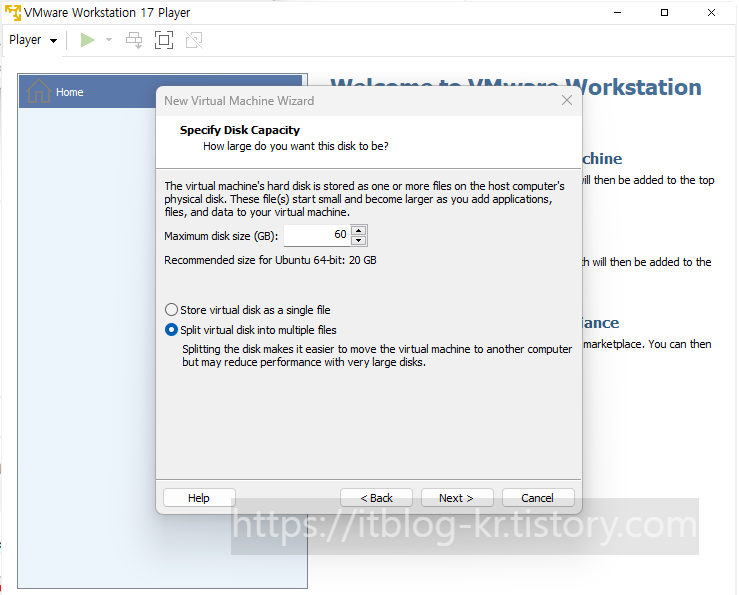

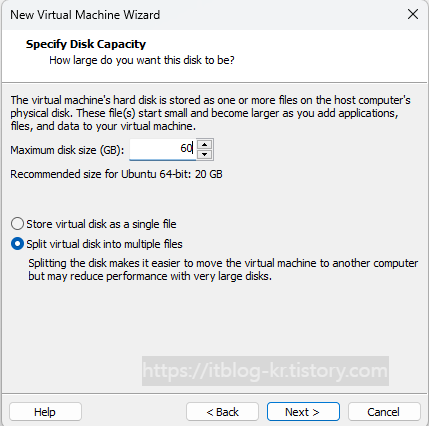

2-5 Disk 용량을 60G 선택하고 Next버튼을 클릭합니다. 용량이 많으면 많을수록 좋습니다.

이유는 나중에 테스트하고자 하는 벤더 Image를 EVE-NG에 업로드할 때 용량이 부족하면 업로드가 불가능합니다.



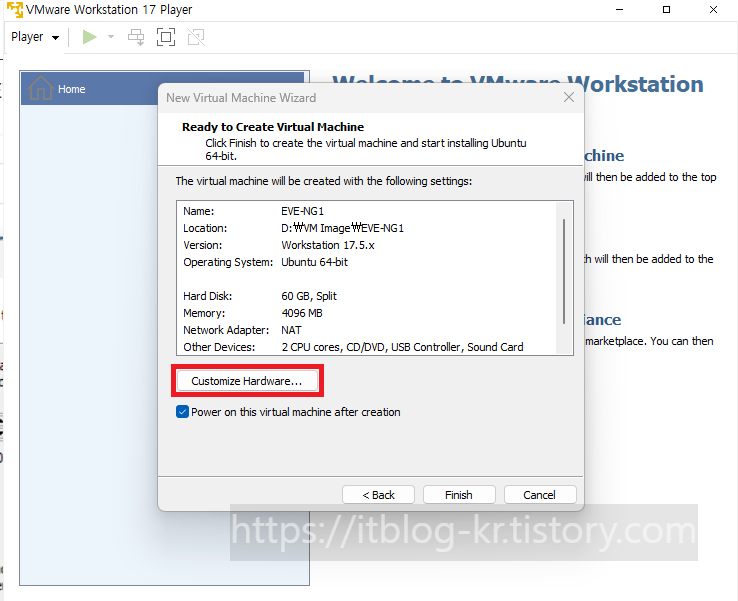

2-6 Customize Hardware를 클릭합니다.



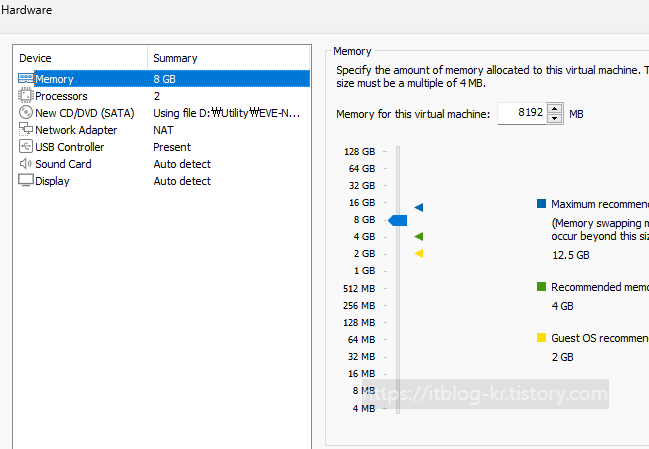

2-7 내 노트북은 16G이고 메모리는 8G를 선택했습니다.

메모리는 많으면 많을수록 좋습니다. 테스트하고자 하는 이미지가 요구하는 메모리 사항 때문에, 메모리가 부족하면 이미지가 동작을 하지 않습니다.



예를 들어 vASA를 테스트하고 싶다면 아래 사진처럼 메모리는 2G가 필요합니다.



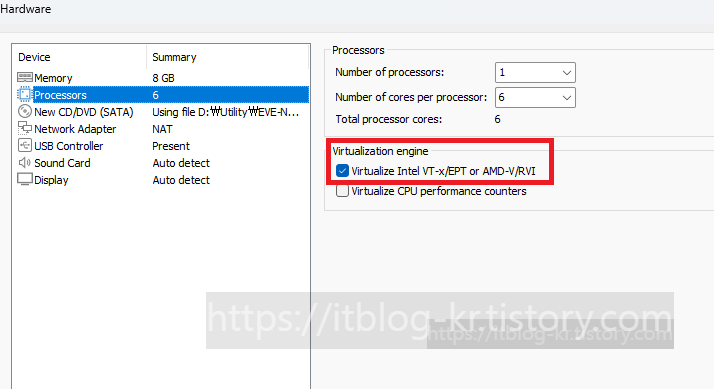

2-8 노트북 CPU에 Cores 수를 확인하고 숫자를 선택합니다.

그리고 아래 Virtualze Inter VT-x/EPT or AMV-V/RVI를 선택합니다.



작업 관리자 -> 성능 -> CPU를 선택하시면 아래처럼 현재 CPU에 코어수를 확인할 수 있습니다.



2-9 Sound Card는 필요 없어서 선택하고 Delete 버튼을 선택합니다.

그리고 Close 버튼을 클릭합니다.



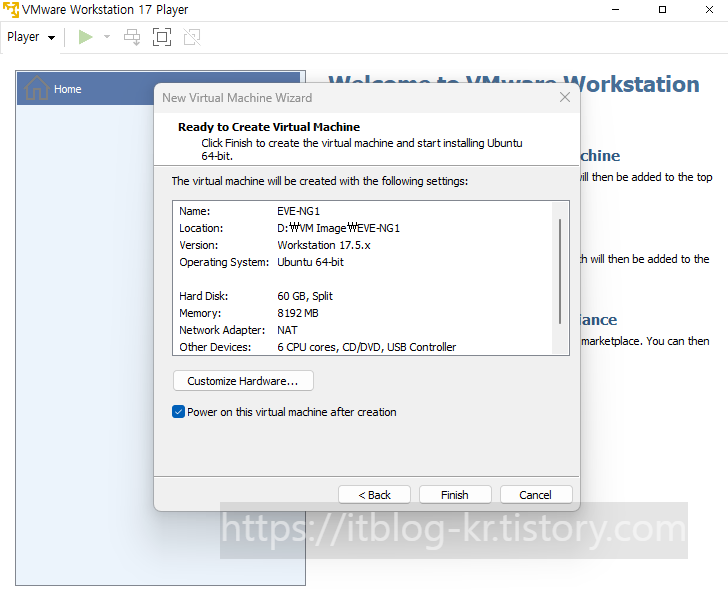

2-10 Finish 버튼을 클릭합니다.



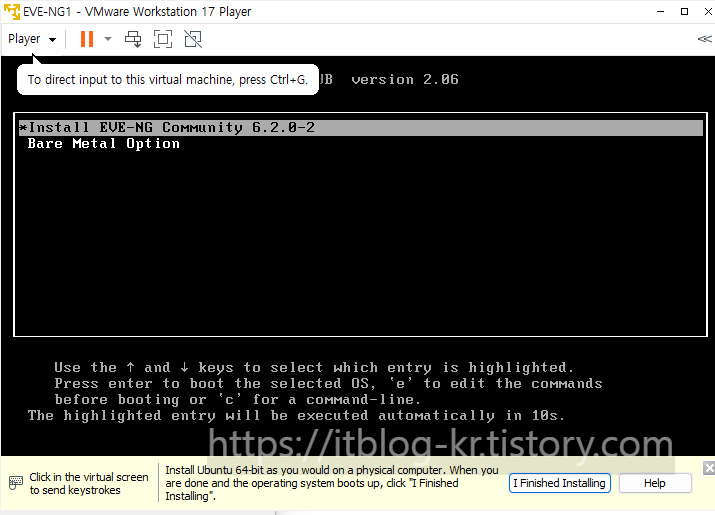

2-11 Install EVE-NG Community 6.2.0-2를 선택합니다.



2-12 설치가 진행됩니다.



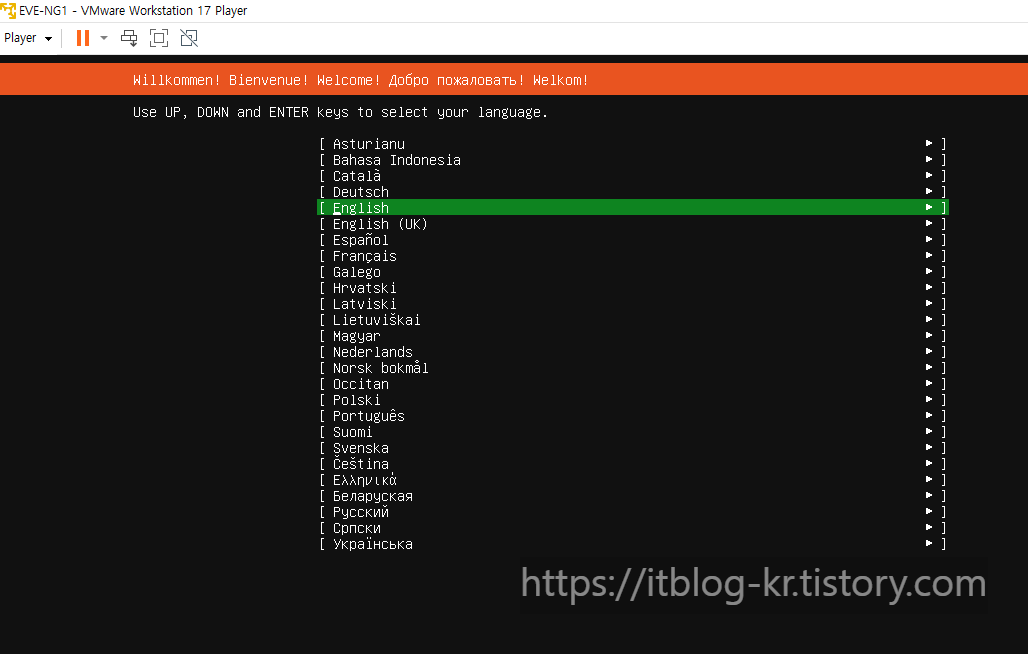

2-13 English를 선택합니다.



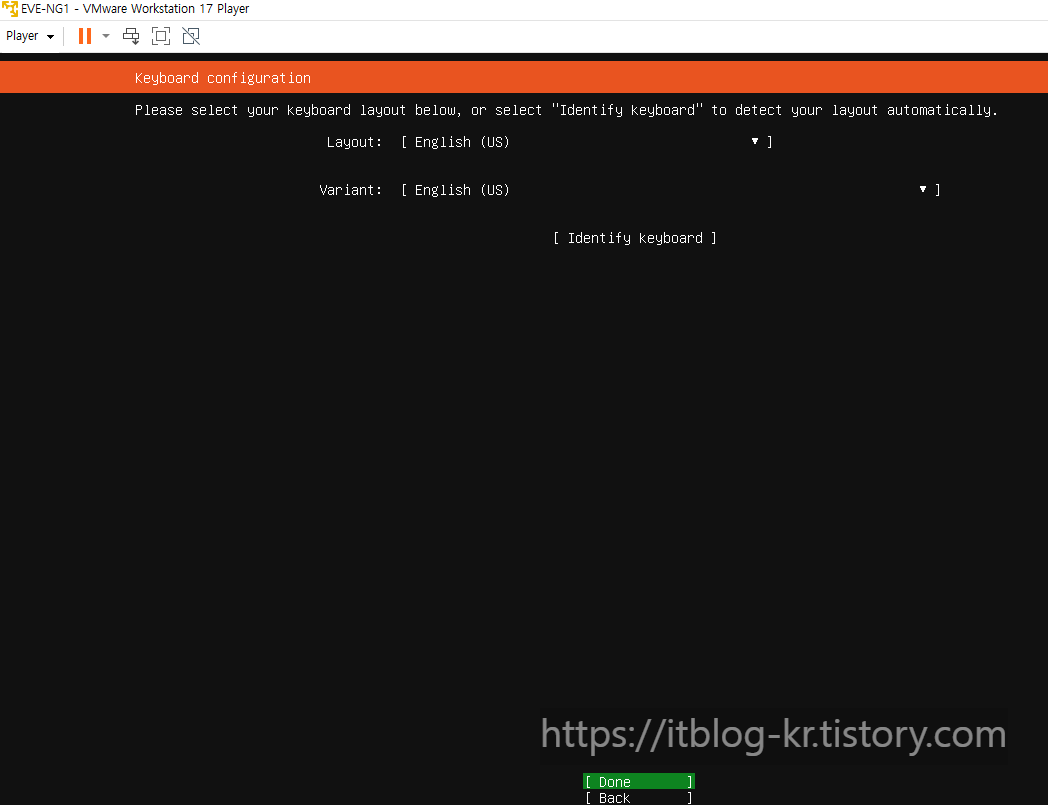

2-14 Done를 선택합니다.



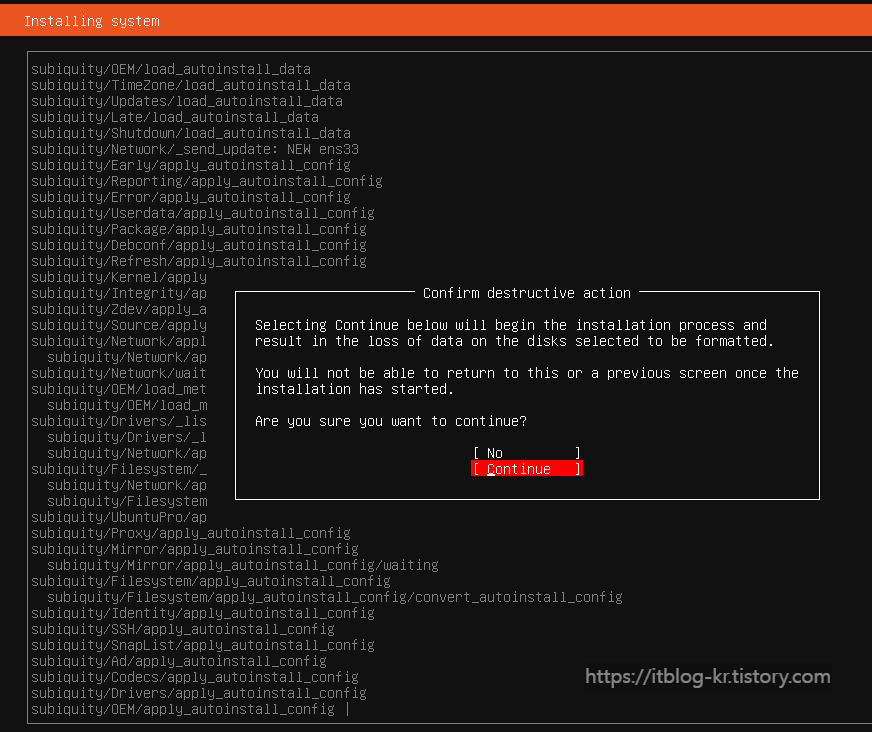

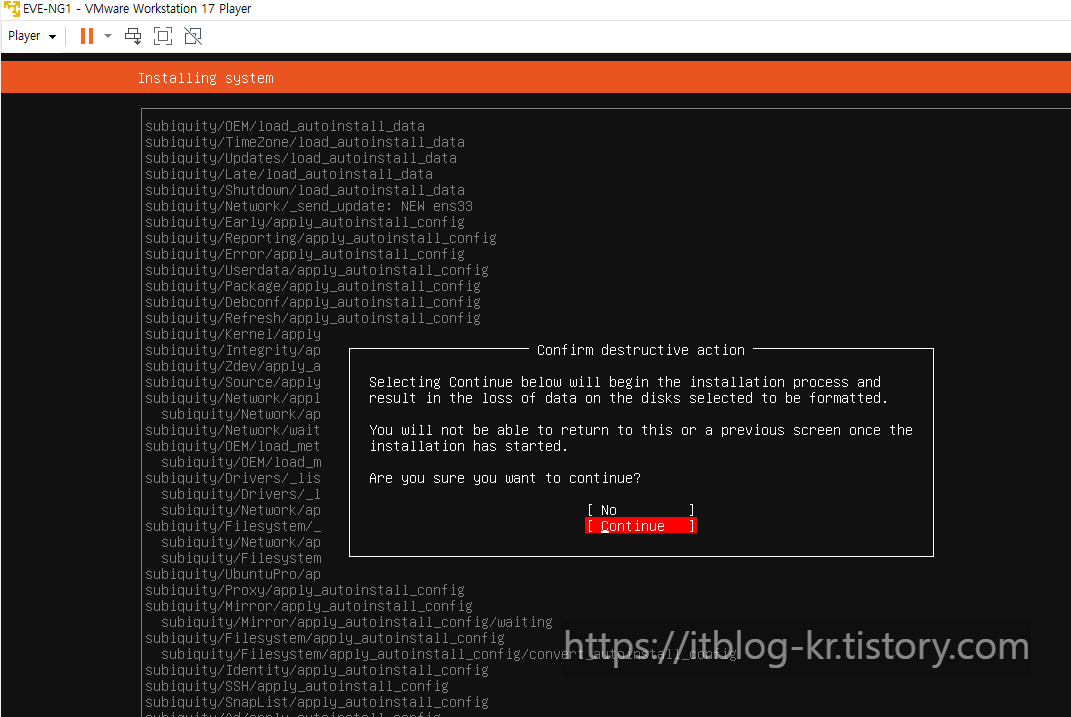

2-15  Continue 버튼을 선택합니다.



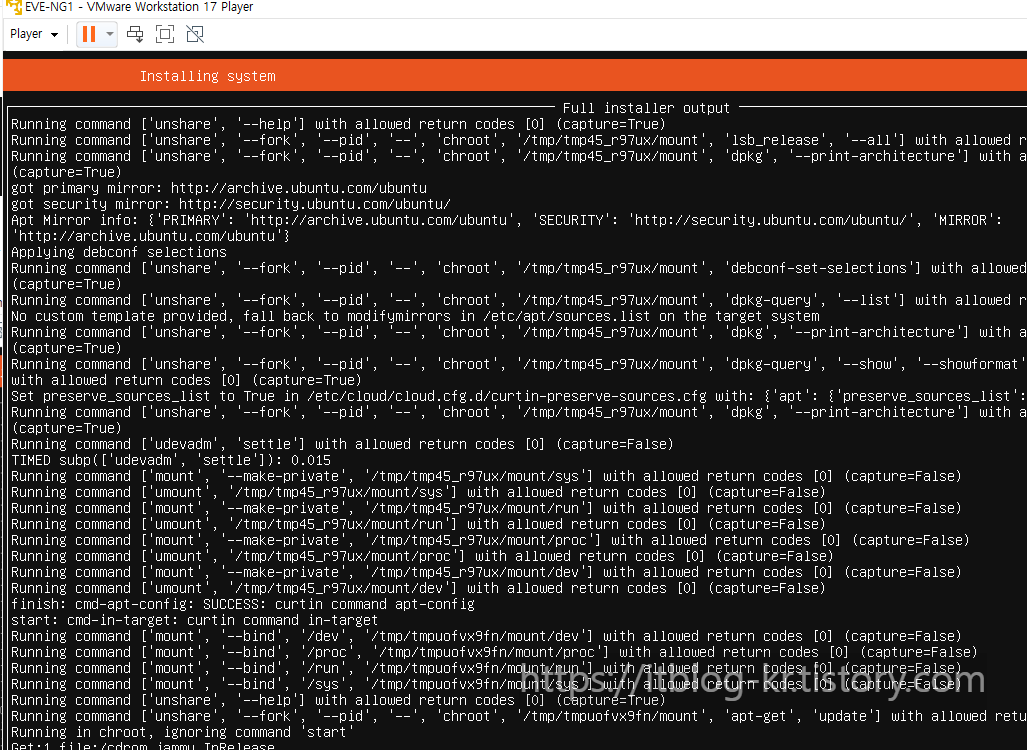

2-16 설치가 완료될 때까지 기다립니다.



2-17 설치가 완료되면 자동으로 재부팅이 됩니다.

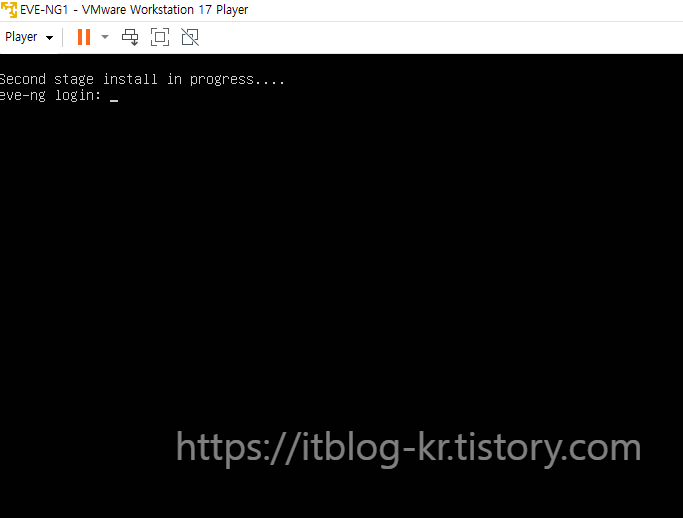

그리고 Second Stage install in progress....

두 번째 설치가 진행됩니다.





2-18 두 번째 설치가 완료되면 자동으로 재부팅이 됩니다.



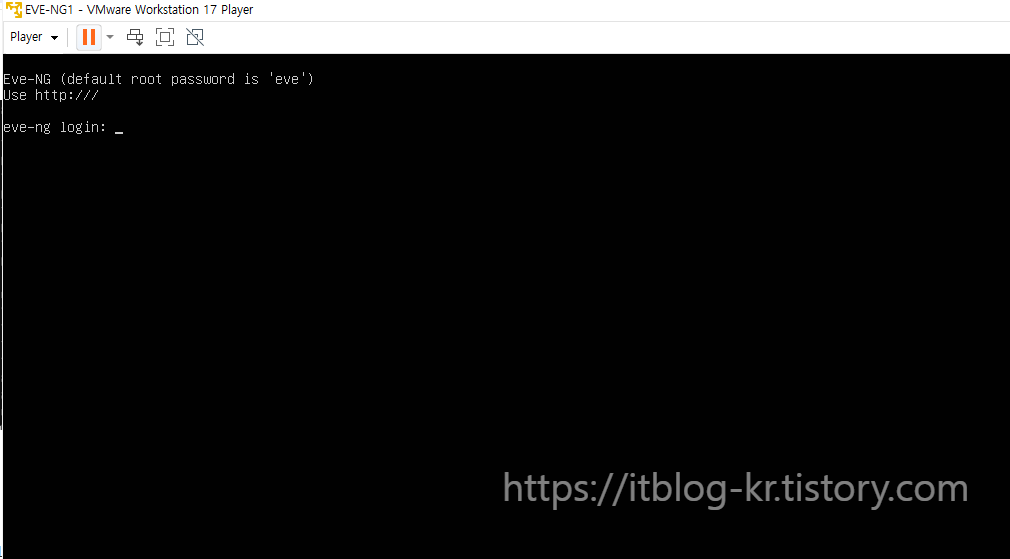

CLI 모드에서 기본 로그인 정보는 아래와 같습니다.

ID: root

Password: eve



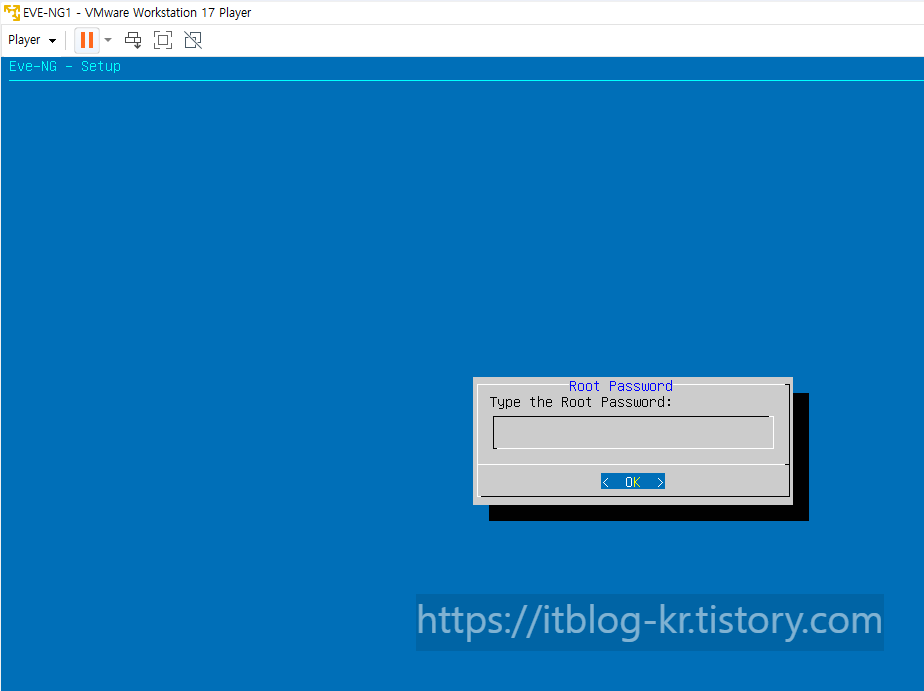

2-19 password를 입력합니다.



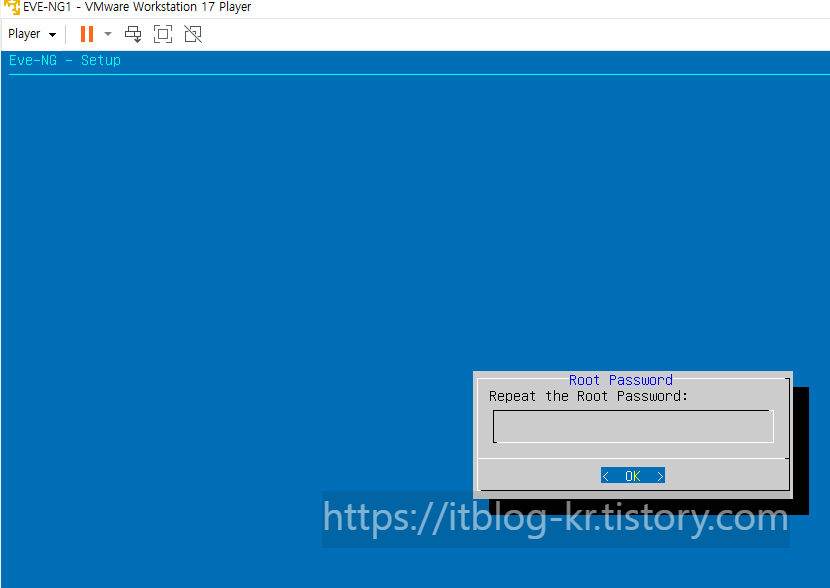

2-20 password를 다시 입력합니다.



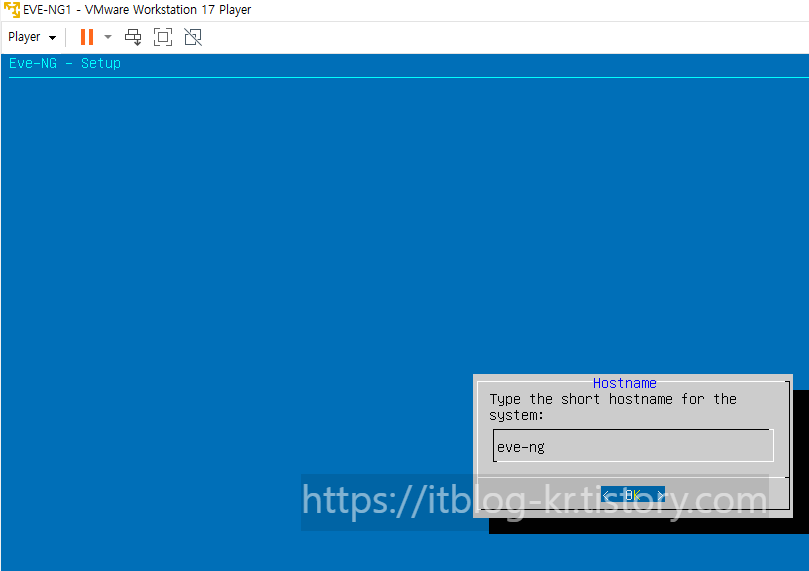

2-21 hostname를 입력합니다. 디폴트값으로 eve-ng를 선택합니다.



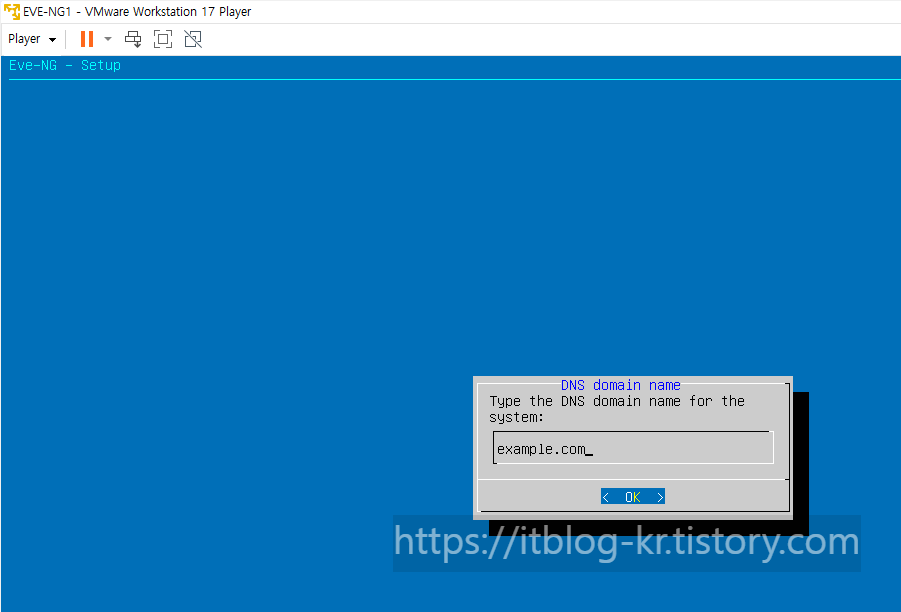

2-22 domain name를 입력합니다. 디폴트값을 사용하겠습니다.



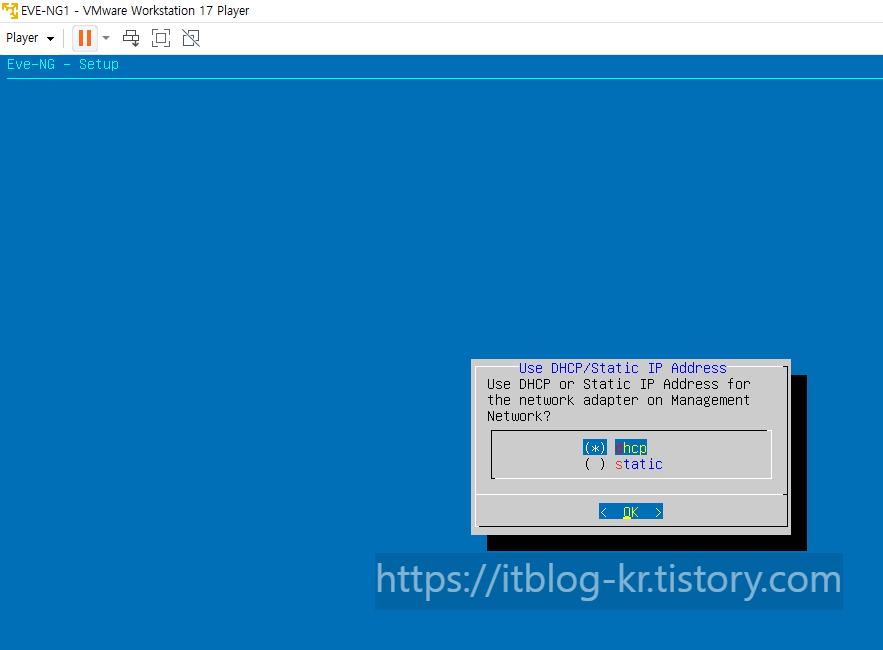

2-23 dhcp를 선택합니다.

VMware Player 자체가 DHCP기능과 NAT기능을 수행합니다.

이 관련 부분은 나중에 따로 강좌를 만들겠습니다.



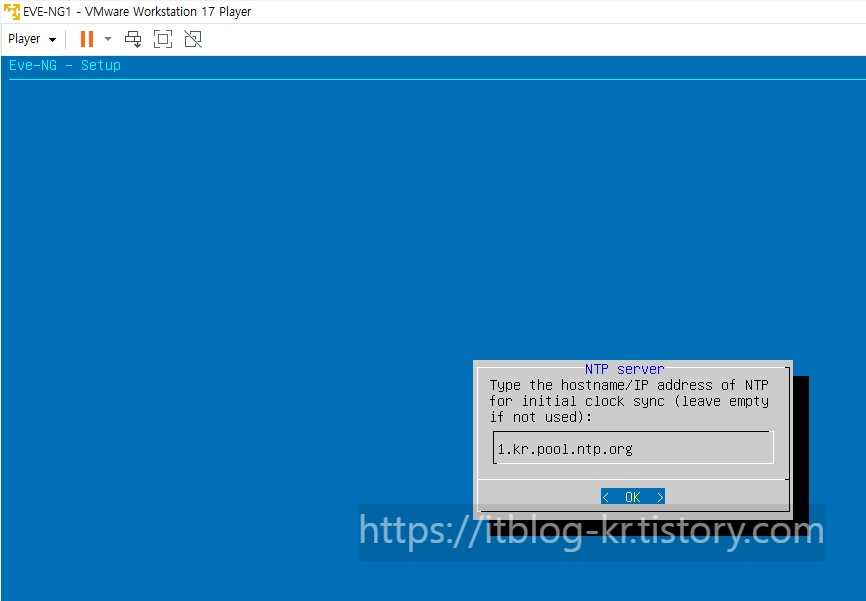

2-24 NTP서버 IP주소를 입력합니다.



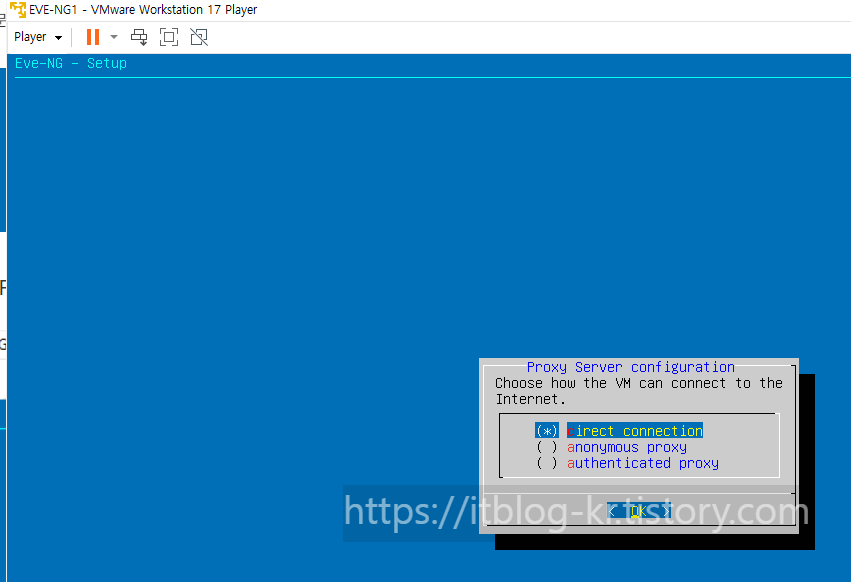

2-25 direct connection를 선택하고 ok버튼을 클릭합니다.



2-26 자동으로 재부팅이 되고 아래처럼 IP주소를 VMware Player 통해서 할당받았습니다.



3 EVE-NG가 제대로 동작하는지 확인합니다.

http://192.168.40.131



3-1 로그인 정보는 아래와 같습니다.

ID: admin

Password: eve





3-2 테스트를 위해서 아래 빨간 생 add new tab를 선택합니다.



3-3 이름을 정하고 Save버튼을 클릭합니다.

Name: test





3-4 오른쪽 마우스를 클릭 후 Node를 선택합니다.



3-5 Template에 virtual PC(VPCS)를 선택하고 icon은 Desktop를 선택합니다.

그리고 save버튼을 클릭합니다.



3-6 아이콘을 선택 후 오른쪽 마우스를 클릭합니다.

Start버튼을 클릭합니다.



3-7 아래 아이콘이 파란색으로 바뀌었습니다.

30초가 지나도 똑같은 색이면 정상적으로 동작하는 것입니다.

아이콘을 클릭해도 아무런 반응이 없습니다.

EVE-NG Client Pack를 설치를 하면 putty를 통해서 설정이 가능합니다.



이 부분은 나중에 다른 강좌에서 진행하겠습니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.



앞으로 많은 강좌를 올릴 예정입니다.



[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)를 읽어주셔서 감사합니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware ESXi)  (0) 2024.06.28
[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)  (0) 2024.06.27
[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (0) 2024.06.25
[EVE-NG #9] secure crt 설치후 EVE-NG연동  (0) 2020.11.30
[EVE-NG #8] vIOS cisco 스위치 설치하기  (2) 2020.11.29

안녕하세요.



오늘은 주제는 [2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)입니다.





EVE-NG를 설치하기 전에 EVE-NG가 무엇인지 궁금하신 분은 아래 블로그 글을 참조 부탁드립니다.



itblog-kr.tistory.com/1



[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com



EVE-NG는 하드웨어적으로 가상화가 Enable 되어 있어야지 장비를 구동시켰을 때 제대로 동작을 합니다.

  • Intel VT
  • AMD-V(SVM)

만약에 이 바이오스에서 가상화 기능이 Disable 되어 있으면 장비 구동 시켰을 때 3초 후에 다시 장비가 꺼지는 증상을 경험할 수 있습니다.



아래 링크를 참조하여 바이오스에서 가상화를 Enable  합니다.



노트북별로 바이오스 접속 하는 방법과 가상화 메뉴가 다 다를 수 있습니다.



https://itblog-kr.tistory.com/2



[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com





EVE-NG를 설치하기 전에 가상화 프로그램이 필요합니다.

  • VirtualBox(무료)
  • VMware Player(무료)
  • VMware Workstation(유료)
  • Vmware ESXi(무료) - 특정 CPU 소켓 또는 코어수 메모리 제안 - 하드웨어 Full 기능을 다 사용하기 위해서는 라이선스가 필요합니다.



그 외에 다른 가상화 프로그램을 사용하여 EVE-NG를 설치 가능하지만 대부분 위에 프로그램을 사용하여 EVE-NG를 설치하고 네트워크 장비를 공부하고 테스트합니다.



오늘은 VMware Workstation를 사용하여 EVE-NG를 설치하겠습니다.

유로 버전이나 Trial Version으로 특정 기간 동안(30일) 무료로 사용할 수 있습니다.



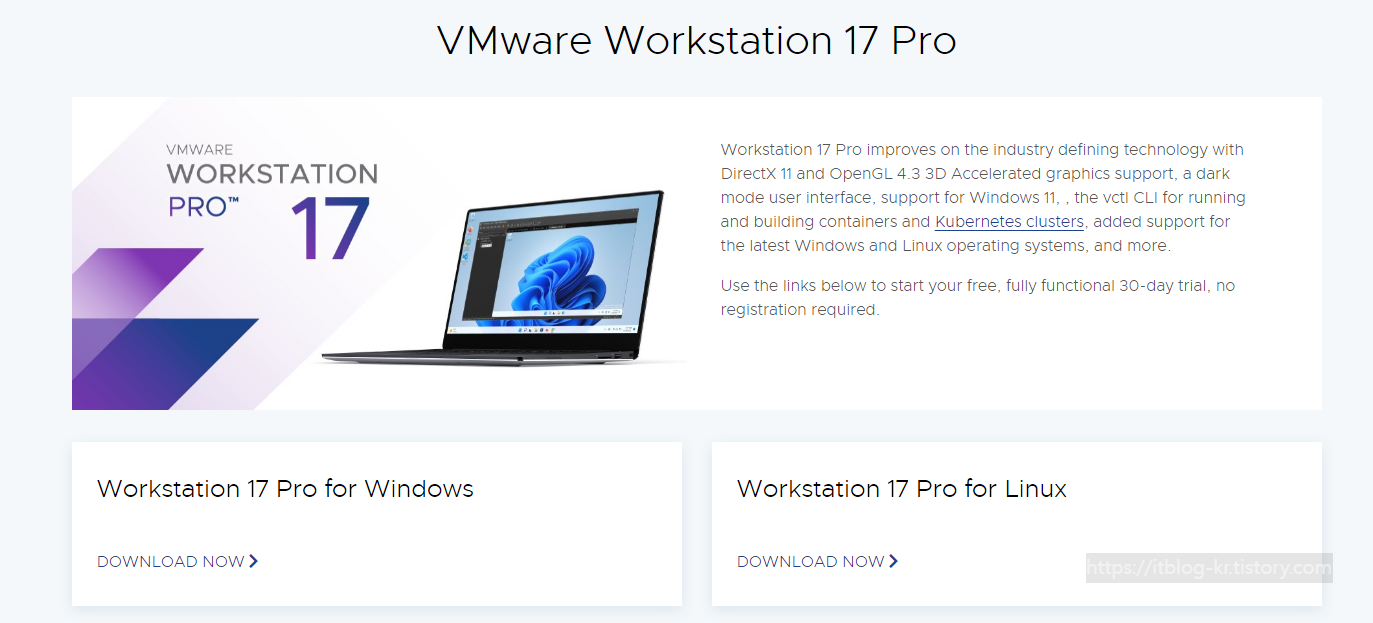

1. 아래 링크를 접속하여 VVMware workstation 17 pro를 다운로드합니다.

https://www.vmware.com/products/workstation-pro/workstation-pro-evaluation_html.html.html



VMware Desktop Hypervisors for Windows, Linux, and Mac

Run Windows, Linux, and other virtual machines with Workstation Pro for Windows and Linux or Fusion for Mac, the industry-standard desktop hypervisors.

www.vmware.com



2. VMware 계정이 있으시면 로그인해 주시고 없으시면 계정을 생성합니다.



BROADCOM이 VMware를 인수했기 때문에 아래와 같이 BROADCOM 로그인 표시가 됩니다.



계정이 없으시면 아래 사진과 같이 REGISTER 버튼을 클릭합니다.


Email Address를 입력하고 아래 특정 문자를 입력합니다.



개인정보를 입력하고 Create Account 버튼을 눌러서 계정을 생성합니다.



3. 계정이 생성되었으면 VMware Workstation Pro 17 Evaluation를 다운로드하고 설치합니다.



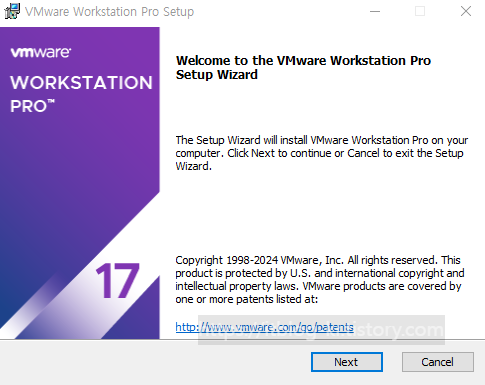

3-1 Next버튼 클릭합니다.



3-2 I accept the terms in the License Agreement를 선택하고 Next버튼 클릭합니다.



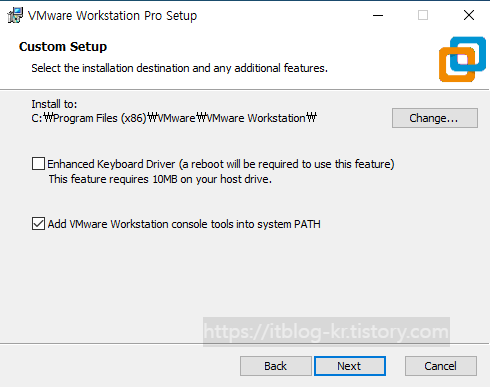

3-3 Next를 선택합니다.



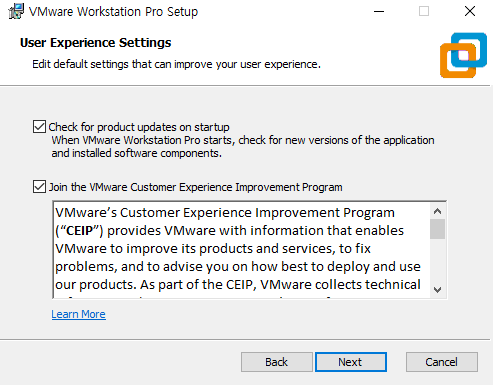

3-4 Next버튼을 클릭합니다.



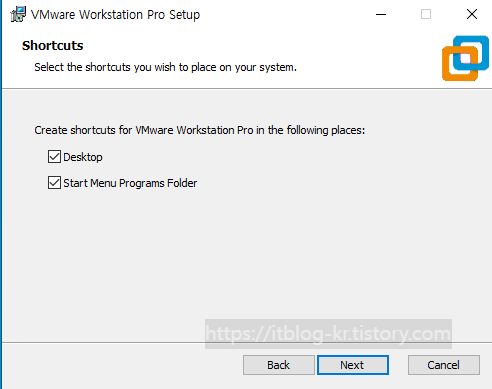

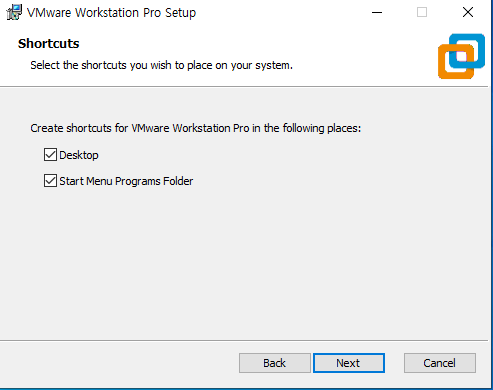

3-5 Next버튼을 클릭합니다.



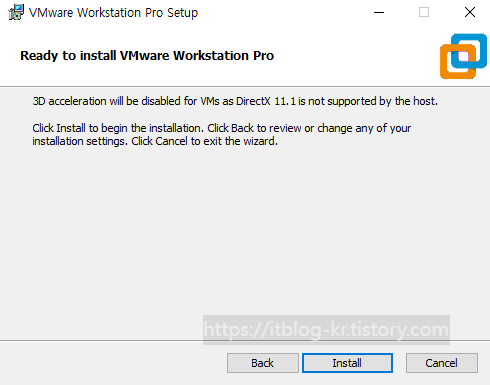

3-6 Install버튼을 클릭합니다.



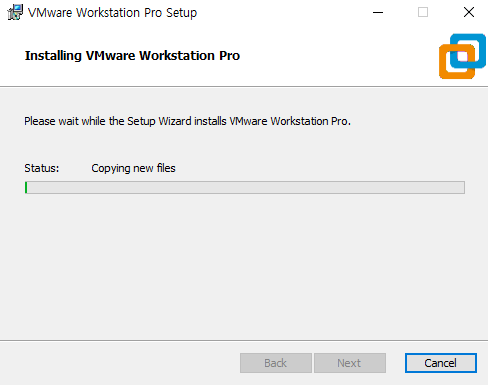

3-7 설치가 완료될 때까지 기다립니다.



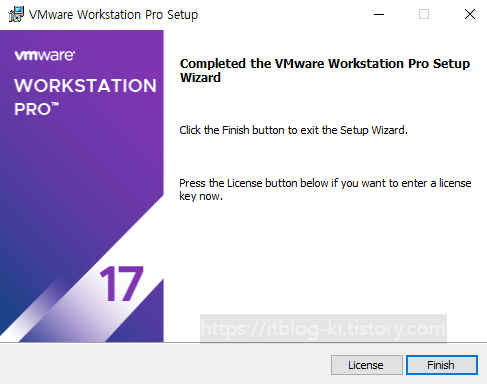

3-8 Finish버튼을 클릭합니다.



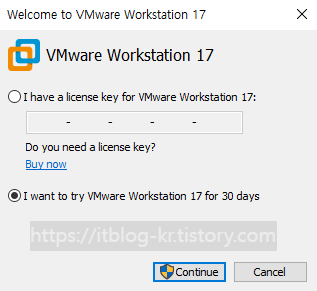

3-9 바탕화면에 있는 VMware Workstation Pro17 아이콘을 클릭하고 아래처럼 I want to try VMware Workstation 17 for 30 days.
30일 동안 기능 제한 없이 사용 가능하며 30일이 지나면 VMware Workstation Pro17를 실행하면 라이선스 만료로 더 이상 실행이 안 됩니다.



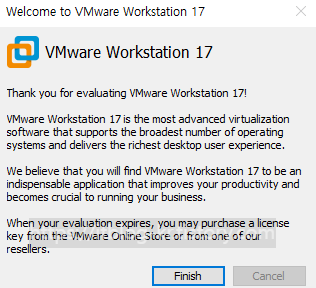

3-10 Finish 버튼을 클릭합니다.



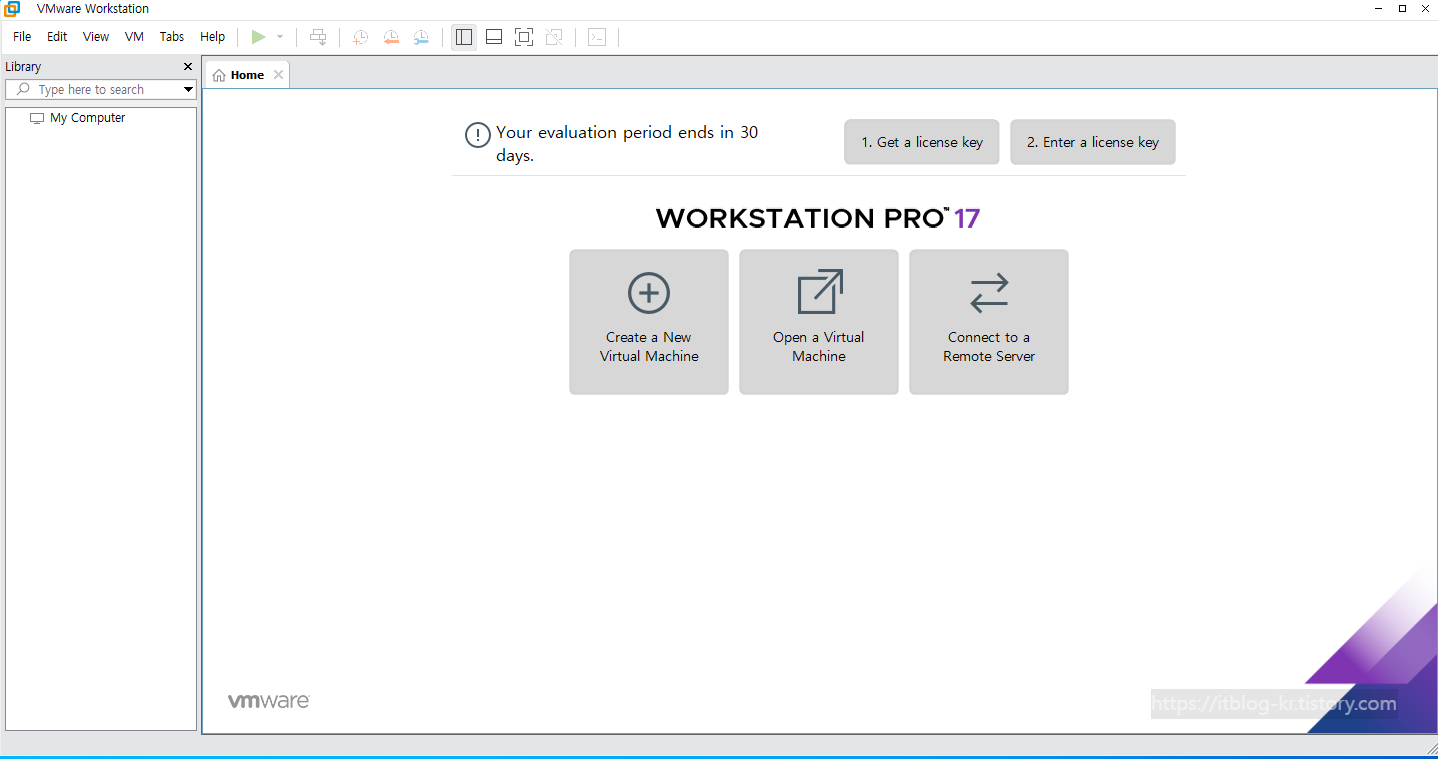

아래 사진처럼 VMware Workstation Pro17이 설치가 완료되었습니다.



4. EVE-NG 공식사이트에 접속하여 EVE-NG를 다운로드합니다.



현재 시점에서는 아래와 같이 2가지 버전을 다운로드할 수 있습니다.

https://www.eve-ng.net/index.php/download/



Download -

Download Links and info for EVE-NG                              EVE-NG Professional/Learning Center Version 6.2.0-3 This edition requires to buy license. To buy a license please go to our Buy …

www.eve-ng.net



EVE-NG Professional/Learning Center Version 6.2.0-3 (유료 버전)
Free EVE Community Edition Version 6.2.0-2 (무료 버전) - 기능적으로 유료 보전보다는 제한이 없지만 혼자서 공부하는 데에는 지장이 없습니다. 저도 Free 버전을 사용하여 공부 및 프로젝트 테스트하고 있습니다.



유료 버전은 구동형이며 1년 가격은 약 238.91불 현재 환율로 하면 약 33만 원입니다.



기능에 차이는 아래 표를 참고 부탁드립니다.

Features/Edition Community
 Professional Learning Center Description
Price Free 150 EUR w/o VAT 150 EUR + Added Roles
User’s roles 2x admin accounts only 2x admins simultaneous
unlimited accounts		 admin, user, editor Restrictions of the EVE usage, WEB UI, per user based
Lock user per folder       User cannot see other EVE folders, only his own
Lock user edit rights       User cannot edit labs, images etc
Shared Lab Folder       Shared lab folder visible for all users
User’s account validity (1/4 Hour accuracy)       Ability to set calendar validity for account, Date and time ( From -> To )
Lab Timer       Timer for Lab training
Running labs folder       User can run more than one lab. Running labs will appear in special running labs folder. Per user based
Node limit per lab 63 1024 1024 Limit of nodes to run per lab
TCP ports fixed 128 per POD Dynamic 1-65000 Dynamic 1-65000 Automatic TCP port choose for telnet session
Local Wireshark capture       Local wrapper using ssh and root password to the EVE
Local Telnet client       Local wrapper using locally installed telnet client
Local VNC client       Local wrapper using locally installed vnc client
Wireshark integrated       Docker integrated wireshark
Docker container support       Docker container support
Running nodes interface connections (hot connections)       Hot/live nodes interface connection
NAT Cloud       Integrated NAT cloud, connect node to the internet. NAT to the EVE management interface DHCP 172.29.129.0/24, gateway .254
HTML console without Wireshark capture       HTML console
HTML console with Wireshark capture       HTML wireshark capture
HTML Desktop Console       Integrated Docker PC management
Multi startup configuration choose per lab       Option to create and boot lab from different startup configurations, multi startup config
Export/Import configs or config packs to local PC       Option import and export single config or config packs to the lab
EVE user Radius authentication       Multi Radius servers support
EVE user Active Directory authentication
       Microsoft Active Directory support
Custom image template, cli based       Option create own image templates.
EVE Lab chat       Lab chat between EVE lab users.
Custom MAC address for Qemu nodes       Option to change first interface MAC address for qemu nodes
Shared Lab
       Shared Lab folder, drop lab for others
Shared Project
       Shared Lab one to many, Single Lab allows work a team with single lab.
Link Quality, Delay, packet loss, jitter       Feature allows apply link quality functions: packet loss, delay and rate
Link design feature       Option to change connection colour, style
Rich integrated text editor       Rich HTML text editor for text and objects management in the lab.
Advanced Lab design objects       Round square, lines, arrowed lines, style and colour
Admin user option to join in other user lab       Admin user can join to the other user lab in the parallel session
Admin user option to open parallel console session to other user node       Admin user can open parallel console session to other user node
Running labs and nodes management       Admin can manage other user running labs and nodes. Join or stop labs or nodes.
EVE Cook Book       EVE Professional or Community Cook Book
Info about HDD/labs use per user, User infoweb GUI       Information about user HDD resource use
User quota (limit cpu/ram per user)       Limit cpu/ram per user. User profile EVE resource usage limitation.
Serial interface capture (IOL only)
       HDLC/PPP/Frame Relay support for serial’s links
Link state and suspend / resume       Link state support for Qemu, IOL, Dockers
Dark Mode       Switch Lab view mode to Dark or Light mode
Lab Task management       Option to add offline pdf or online document into lab Task
EVE Cluster       Multi servers EVE system
EVE Backup Manager        Full Backup and Restore from Backup Solution



4-1 EVE-NG Community 버전을 다운로드합니다.


예전에는 OVF 또는 OVA로 제공되었으나 현재는 ISO파일로 제공됩니다.



아래 링크처럼 MEGA Mirror 또는 Direct Link를 통하여 다운로드합니다.

4-2 VMware Workstation Pro 17을 실행합니다.

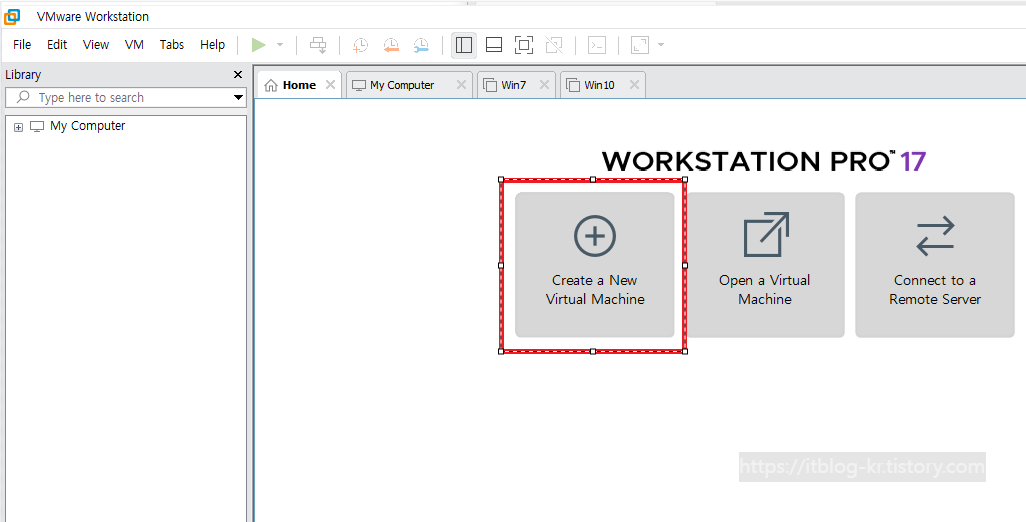

4-3 Create a New Virtual Machine를 선택합니다.



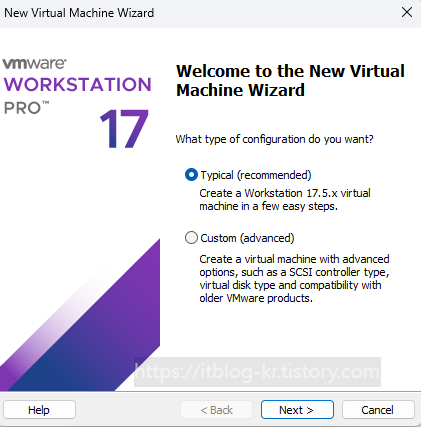

4-4 Next 버튼을 선택합니다.



4-5 Browse버튼을 클릭하고 다운로드한 EVE-NG Community ISO파일을 선택합니다.



4-6 Next 버튼을 선택합니다.



4-7 아래 정보를 입력하고 Next 버튼을 선택합니다.

Virual Machine Name: 입력합니다

Location: 선택합니다.



4-8 디스크 용량은 60G를 선택합니다. 노트북에 용량이 충분하면 더 많은 용량을 선택하셔도 됩니다.

그리고 Next버튼을 선택합니다.



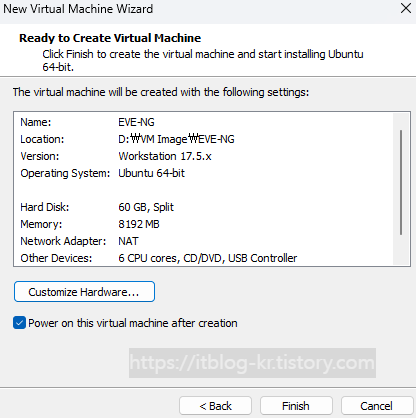

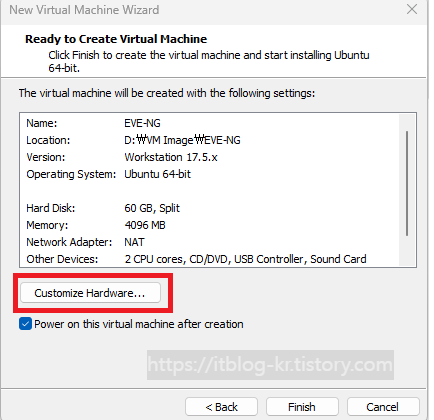

4-8 아래 사진처럼 Customize Hardware 버튼을 선택합니다.



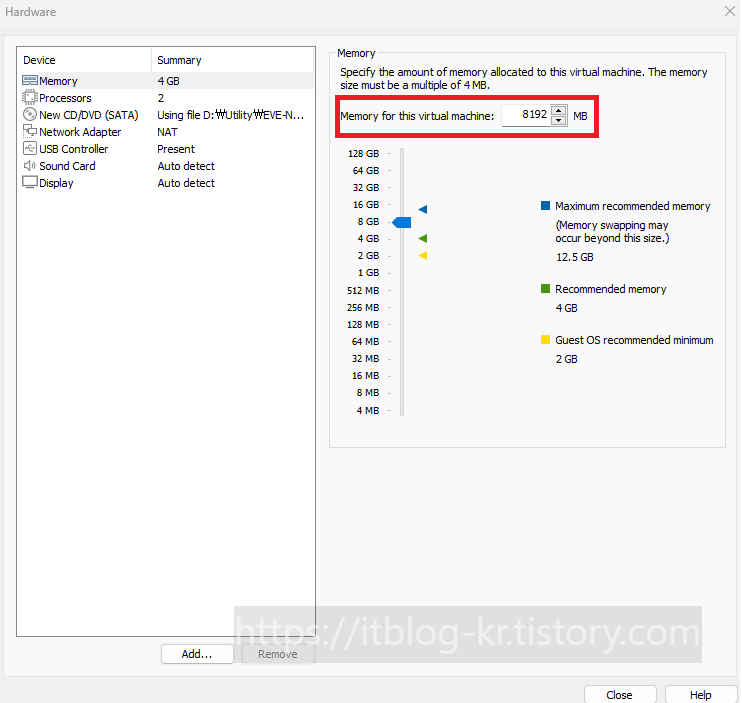

4-9 메모리는 많으면 많을수록 좋습니다. 위에 장비별 메모리 사용량이 다릅니다.

메모리 용량이 부족하면 장비 구동 시 정상적으로 동작하지 않습니다.



4-10 Virualize Inter VT-xEPT or AMD-V-RVI 선택합니다.

선택을 하지 않으면 장비가 부팅되지 않습니다.



Number of Processors: 저는 노트북에 CPU 1개입니다.

Number of cors per processor: 제 노트북 CPU는 6 코어 이기 때문에 6을 선택했습니다.



위에 관련 정보는 작업 관리자 -> 성능 -> CPU에서 확인 가능합니다.

자기 노트북 또는 PC성능에 따라서 위에 정보를 달라집니다.





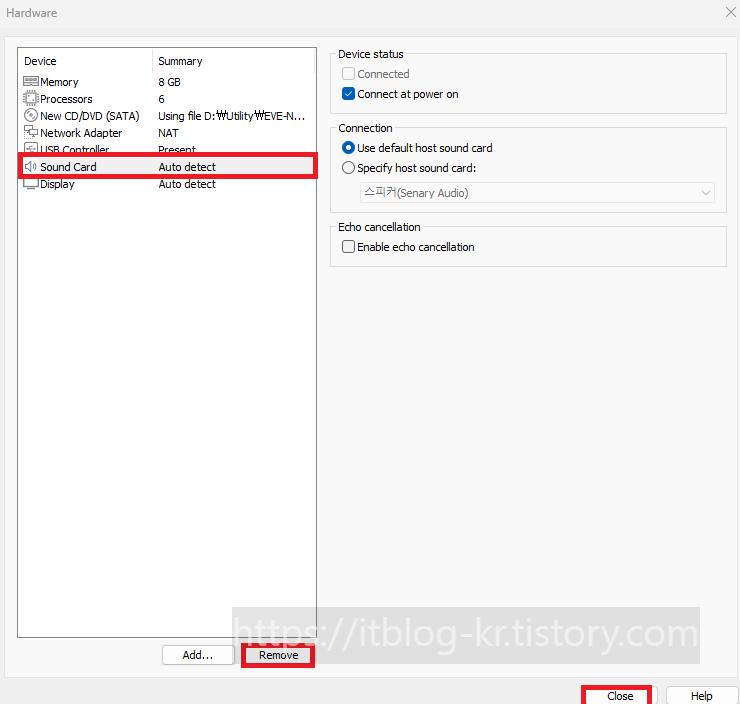

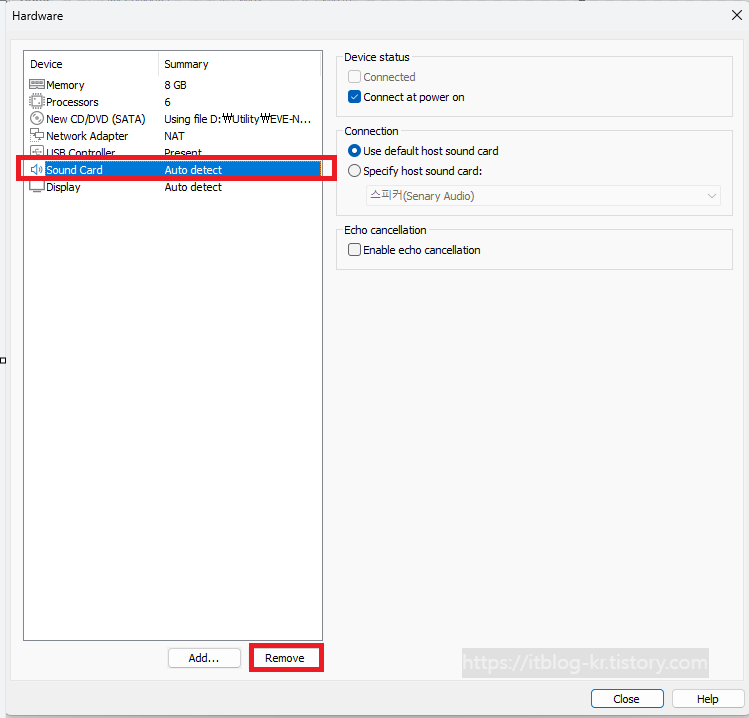

4-11 Sound Card는 필요 없기 때문에 Remove 버튼을 클릭해서 삭제합니다. 그리고 Close버튼을 선택합니다.



4-12 Finish 버튼을 선택합니다.



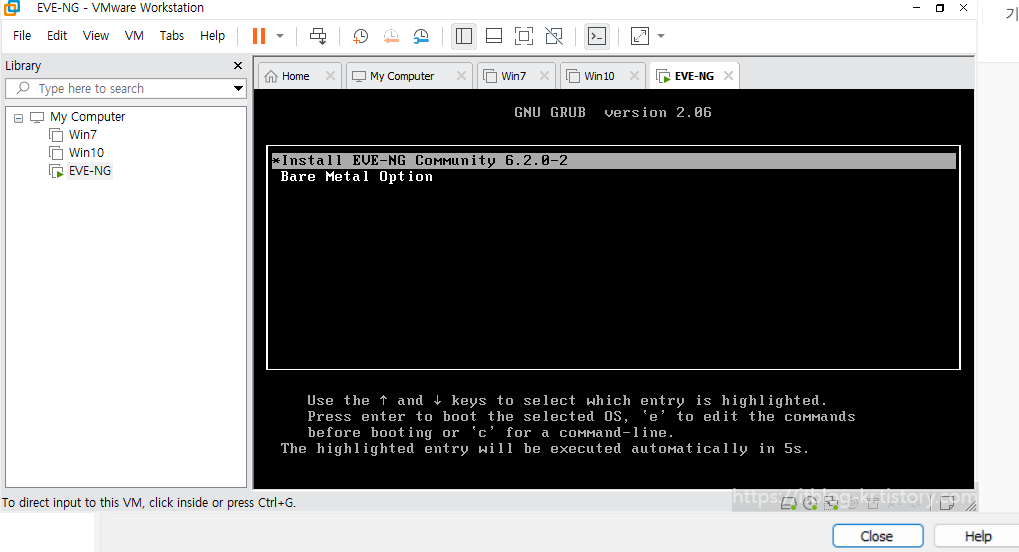

4-13 자동으로 부팅이 되면서 EVE-NG Community가 설치됩니다.



Install EVE-NG Community 6.2.0-2 선택합니다.

설치가 진행됩니다.

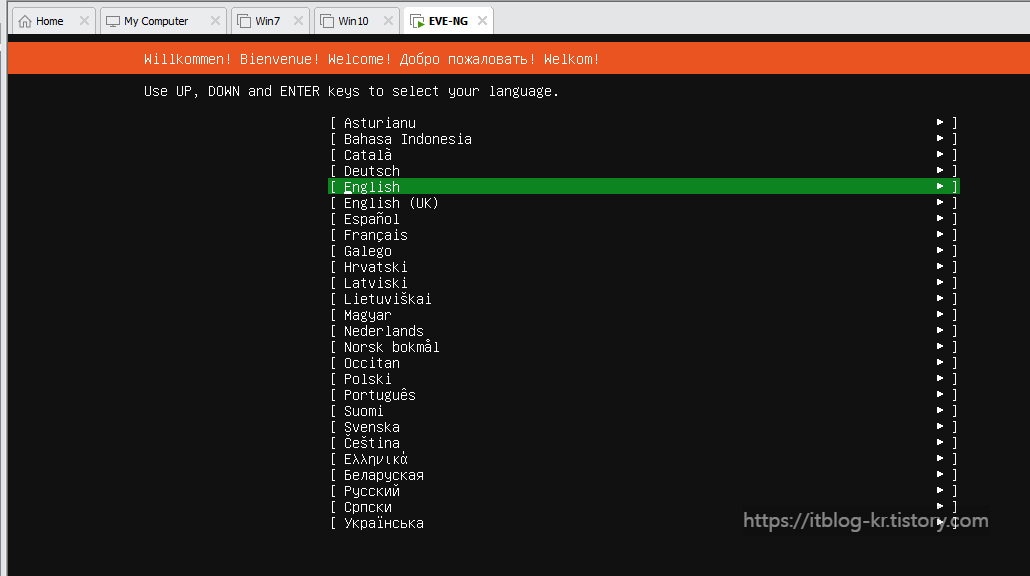

4-14 설치할 언어를 선택합니다. English를 선택합니다.



4-14 Done버튼을 선택합니다.



4-15 Continue버튼을 선택합니다.



4-16 설치가 완료될 때까지 기다립니다.



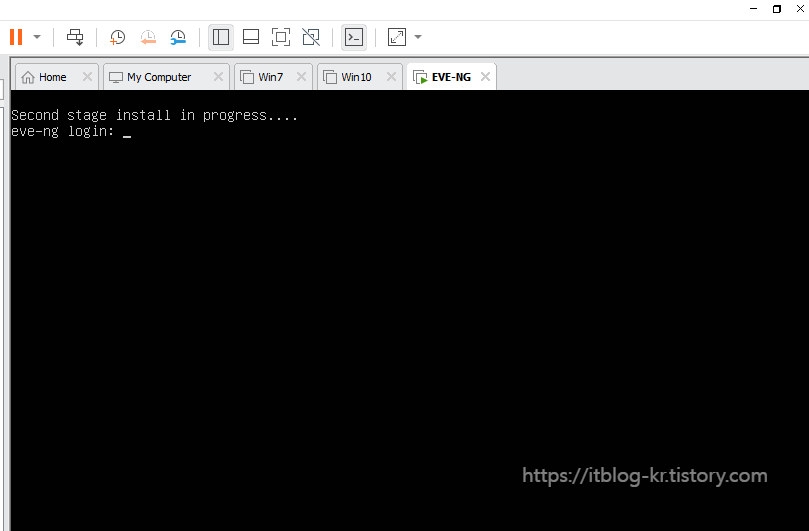

4-17 자동으로 재부팅이 되고 아래처럼 Second Stage Install in progress....

두 번째 설치가 완료될 때까지 기다립니다.



4-18 두 번째 설치가 완료되면 자동으로 재부팅이 되고 아래처럼 로그인 정보를 표시해 줍니다.



ID: root

Password: eve

입력합니다.



4-19 로그인이 완료되면 아래처럼 EVE-NG 기본 셋업 모드로 접속이 됩니다.

Root는 패스워드를 입력합니다.



4-20 같은 비밀번호를 한 번 더 입력합니다.



4-21 호스트 이름을 입력합니다. 저는 디폴트 값으로 사용하겠습니다.



4-22 도메인 네임을 입력합니다. 디폴트 값을 사용하겠습니다.



4-23 IP는 DHCP기능을 사용하겠습니다. VMware WorkGroup에서 NAT랑 DHCP기능을 수행하기 때문에, VMware WorkGroup이 IP주소를 EVE-NG에 할당해 줍니다.

이 관련 부분은 VMware Workstation강좌에서 따로 진행하도록 하겠습니다.



4-24 NTP서버를 입력합니다.



4-25 Direct Connection를 선택합니다. 그리고 OK버튼을 선택합니다.



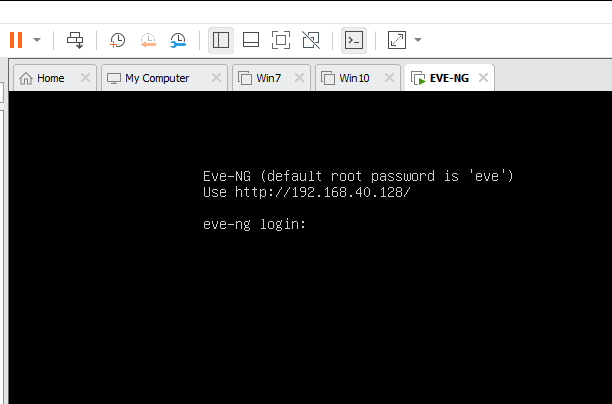

4-26 자동으로 부팅이 되고 아래와 같이 IP주소를 VMware WorkStation에서 받아 왔습니다.

이렇게 해서 설치가 완료되어 씁니다.



5 EVE-NG는 GUI방식으로 접속해서 테스트하기 때문에 위에 http://192.168.40.128 주소를 접속합니다.

기본 GUI로그인 정보와 CLI로그인 정보는 다릅니다.



GUI로그인 정보를 아래와 같습니다.

ID: admin

Password: eve



5-1 로그인이 완료되면 아래 사진이 보입니다.

테스트를 위해서 add new tab를 선택합니다.



5-2 아무 이름이나 입력하고 Save 버튼을 클릭합니다.



5-3 흰색 바탕화면에 오른쪽 마우스 클릭을 후 Node를 선택합니다.



5-4 Template에 Virtual PC(VPCS)를 선택하고 아이콘은 Desktop를 선택합니다.  Save버튼을 클릭합니다.





5-5 바탕화면에 VPC1를 선택하고 오른쪽마우스를 클릭해서 start버튼을 선택합니다.



5-6 아이콘색이 파란색으로 변했습니다. 현재 부팅 중을 의미합니다.

30초가 지나도 계속 파란색 하면이면 정상적으로 동작합니다.



현재 아이콘을 클릭해도 아무런 반응이 없습니다.

EVE-NG Client Pack를 설치해야지 아이콘 클릭 시 putty가 실행됩니다.



이 부분은 다음 강좌에서 진행하도록 하겠습니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.



앞으로 많은 강좌를 올릴 예정입니다.



[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)를 읽어주셔서 감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)  (0) 2024.06.27
[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2024.06.26
[EVE-NG #9] secure crt 설치후 EVE-NG연동  (0) 2020.11.30
[EVE-NG #8] vIOS cisco 스위치 설치하기  (2) 2020.11.29
[EVE-NG #7] EVE-NG-Win-Client-Pack 설치하기.  (0) 2020.11.28

안녕하세요.



EVE-NG에서 Node에 라우터 또는 스위치를 실행하고 더블클릭하면 Putty가 실행되면서 콘솔화면을 볼수 있습니다.

이번장에서는 putty 대신 secure crt를 설치하고 EVE-NG에서 putty대신 secure crt를 연동해보겠습니다.



아래의 공식 홈페이지에서 프로그램을 다운로드 할수 있습니다.

www.vandyke.com/products/securecrt/



SecureCRT - The rock-solid Telnet and SSH client for Windows, Mac, and Linux

Securely access business applications on UNIX, Linux, or VMS from machines running Windows, Linux, and Mac — employ the rich emulation support for VT100/102/220, TN3270, ANSI, SCO ANSI, Wyse 50/60, Xterm, and Linux console. Configure, manage, and organiz

www.vandyke.com

아래의 DOWNLOAD SECURECRT 버튼을 클릭합니다.

저는 윈도우10 64bit를 사용하고 있어서, 아래 64bit용 Secure Crt를 다운로드 받겠습니다.

계정이 없으므로 계정을 생성하기 위해서 아래 registration form버튼을 클릭합니다.

회원가입을 하고 로그인정보를 입력하고 Evaluating SecureCRT for myself를 선택하고 Submit버튼을 클릭해서 CRT를 다운로드 받습니다.

다운로드 파일을 클릭하고 설치 합니다.

Next버튼을 클릭합니다.

I accept the terms in the license agreement체크 하고 next버튼을 클릭합니다.

Next버튼을 클릭합니다.

Next버튼을 클릭합니다.

Next버튼을 클릭합니다.

Install버튼을 클릭합니다.

Finish버튼을 클릭합니다.

Secure crt프로그램을 실행합니다. 그리고 Ok 버튼을 클릭합니다.

I agree버튼을 클릭합니다.

이 프로그램은 유료 프로그램이며, 30일동안은 평가판으로 사용 할수 있습니다.

30일 사용하시고 마음에 드시면 라이센스 구매후 계속 사용가능합니다.

OK버튼을 클릭합니다.

아래와 같이 Secure CRT프로드램이 잘 실행되었습니다.

아래 폴더로 이동후 win10_64bit_sCRT파일을 실행합니다.

예 버튼을 클릭합니다.

확인버튼을 클릭합니다.

스위치 또는 라우터 등 만들고 실행한후에, 아이콘을 더블클릭합니다.

SecureCRT를 선택합니다.

Putty 대신 Secure CRT실행되었습니다.

하지만 Secure CRT가 디폴트로 telnet consol program으로 선택된게 아닙니다.

아래와 같은 작업이 추가적으로 필요합니다.



기본 메일 앱 선택

맨밑에 프로토콜별 기본 앱 선택

Telnet에 앱 선택을 클릭하고 SecureCRT를 선택하면, EVE-NG에서 장비를 실행하고 콘솔화면이 CRT로 열립니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2024.06.26
[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (0) 2024.06.25
[EVE-NG #8] vIOS cisco 스위치 설치하기  (2) 2020.11.29
[EVE-NG #7] EVE-NG-Win-Client-Pack 설치하기.  (0) 2020.11.28
[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28

안녕하세요.



오늘은 vIOS cisco스위치 설치에 대해서 알아보겠습니다.



vIOS cisco 라우터 설치 블로그는 아래 링크를 참조해주세요.

itblog-kr.tistory.com/6



[EVE-NG #6] vIOS cisco 라우터 설치하기

안녕하세요. 이번에는 EVE-NG안에 vIOS cisco라우터를 설치해보겠습니다. EVE-NG가 설치가 않되어져 있다면 아래 블로그를 참조하여 EVE-NG부터 설치하시길 바랍니다. VirtualBox(무료) 가상화 프로그램을

itblog-kr.tistory.com

  • vios-advanterprisek9-m.SPA.156-1.T - 시스코 라우터 이미지입니다.
  • viosl2-adventerprisek9-m.03.2017 - 시스코 스위치 이미지입니다.

1. viosl2-adventerprisek9-m.03.2017 파일을 EVE-NG VM안에 넣어줍니다.

이때 필요한 프로그램이 winscp입니다.

설치 강좌는 위와 EVE-NG vIOS 시스코 라우터 설치를 참조해주세요.



EVE-NG설치 했던 VM에 IP주소를 확인 합니다.

winscp에서 호스트이름에 EVE-NG ip주소를 입력하고 로그인 정보를 입력합니다.

로그인 버튼을 클릭합니다.

패스워드를 입력하고 확인버튼을 클릭합니다.

아래의 폴더 위치로 이동합니다.

/opt/unetlab/addons/qemu/

디렉토리를 생성 합니다.

아래처럼 폴더를 생성합니다.

새로만든 폴더로 이동합니다.

L2 vIOS 파일을 오른쪽으로 이동 합니다.

파일이 업로드가 완료되면 아래와 같이 EVE-NG 접속 합니다.

Putty를 실행해서 EVE-NG IP주소와 로그인정보를 입력합니다.

vIOS l2스위치 이미지가 있는 폴더로 이동합니다.

cd /opt/unetlab/addons/qemu/viosl2-adventerprisek9-m.03.2017/



파일 이름을 수정 합니다.

mv vios_l2-adventerprisek9-m.03.2017.qcow2 virtioa.qcow2



권환을 수정 합니다.

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions



URL주소를 입력하고 로그인 정보를 입력합니다.

Add new lab버튼을 클릭합니다.

vIOS l2 test 이름을 입력하고 Save버튼을 클릭 합니다.

오른쪽 마우스를 클릭하고 Node버튼을 클릭합니다.

vios를 입력해서 아래의 같이 Cisco vIOS Switch를 클릭합니다.

디폴트값을 두고 Save버튼을 클릭합니다.

Start버튼을 클릭합니다.

아이콘이 파란색으로 되면 아이콘을 더블클릭합니다.

더블클릭하면 아래와 같이 Putty가 실행되고, 콘솔화면을 볼수 있습니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (0) 2024.06.25
[EVE-NG #9] secure crt 설치후 EVE-NG연동  (0) 2020.11.30
[EVE-NG #7] EVE-NG-Win-Client-Pack 설치하기.  (0) 2020.11.28
[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27

안녕하세요.



오늘은 저랑 같이 EVE-NG-Win-Client-Pack를 설치해보겠습니다.

이 프로그램은 EVE-NG안에 돌아가는 네트워크 장비 또는 윈도우/리눅스 서버 등등을 접속 할수 있게 자동으로 프로그램을 설치해주고 EVE-NG랑 Host사이에 프로그램을 자동으로 연동해줍니다.



EVE-NG-Win-Client-Pack를 설치를 않하면 아래와 같이 프로그램을 클릭 했을떄 콘솔 화면 되신 에러메시지가 표시됩니다.

Default Host Application 열기를 선택합니다.

EVE-NG-Win-Client-Pack 프로그램을 설치 했는지 확인해보셔야 합니다.

설치를 않하셨다면 아래와 같이 설치합니다.

아래와 같은 프로그램들이 설치되며 EVE-NG와 Host사이에 연동됩니다.

공식 다운로드 페이지는 URL입니다.

www.eve-ng.net/index.php/download/



Download

Download Links and info for EVE-NG EVE-NG Professional      Free EVE Community Edition       Windows Client Side     Apple OSX Client Side     Linux Client Side    Resource Calculator Windows Client Side Below one can find a Windows clien

www.eve-ng.net

다운로드를 클릭합니다.

다운로드 파일을 실행한후에 Next버튼을 클릭합니다.

Next버튼을 클릭합니다.

next버튼을 클릭합니다.

기다립니다.

I accept the agreement 클릭후 Next버튼을 클릭합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

기다립니다.

Next를 선택합니다.

Finish버튼을 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

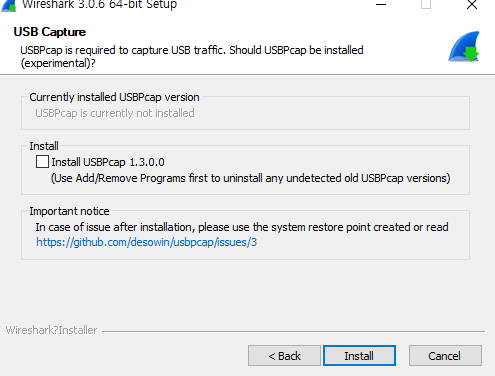

디폴트값 두고 Next를 클릭합니다.

설치가 완료될때까지 기다립니다.

I Agree버튼을 클릭합니다.

Install버튼을 클릭합니다.

설치가 완료될때까지 기다립니다.

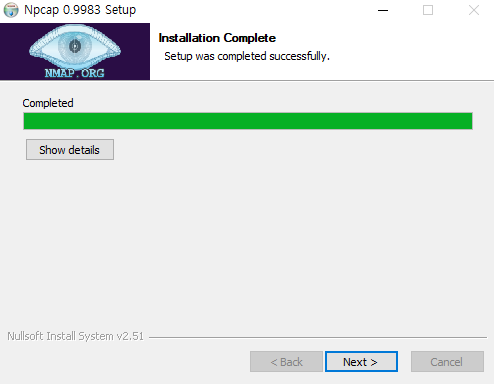

Next버튼을 클릭합니다.

Finish버튼을 클릭합니다.

설치가 완료될때까지 기다립니다.

Finish버튼을 클릭합니다.

Finish버튼을 클릭합니다.

다시 EVE-NG URL에서 vIOS 아이콘을 더블클릭합니다.

앱 선택을 클릭합니다.

SSH, Telent and Rlogin Client 선택하고 확인 버튼을 클릭합니다.

아래처럼 정상작동하며, Cisco Router를 실습할수 있습니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[EVE-NG #9] secure crt 설치후 EVE-NG연동  (0) 2020.11.30
[EVE-NG #8] vIOS cisco 스위치 설치하기  (2) 2020.11.29
[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27
[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2020.11.26

안녕하세요.



이번에는 EVE-NG안에 vIOS cisco라우터를 설치해보겠습니다.

EVE-NG가 설치가 않되어져 있다면 아래 블로그를 참조하여 EVE-NG부터 설치하시길 바랍니다.



VirtualBox(무료) 가상화 프로그램을 이용한 EVE-NG 설치는 아래 링크를 참조해주세요.

itblog-kr.tistory.com/5



네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VirtualBox을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면 아

itblog-kr.tistory.com

VMware Workstation Player16(무료) 가상화 프로그램을 이용한 EVE-NG 설치는 아래 링크를 참조해주세요.

itblog-kr.tistory.com/4



네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VMware Player을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면

itblog-kr.tistory.com

VMware Workstation Pro(유료) 가상화 프로그램을 이용한 EVE-NG 설치는 아래 링크를 참조해주세요.

itblog-kr.tistory.com/3



네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)

안녕하세요. itblog-kr.tistory.com/1 네트워크 시뮬레이션 EVE-NG란? 안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워

itblog-kr.tistory.com

그럼 EVE-NG에 vIOS 시스코 라우터를 설치해보겠습니다.



EVE-NG 공식 문서는 아래 링크를 참조해주세요.

www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-vios-from-virl/



Cisco vIOS from VIRL

Other versions should also be supported following bellow’s procedure. David Bombal Video: VIRL account holders can download images from their VIRL download location, you must have valid cisco.com CCO account associated with VIRL. https://learningnetworks

www.eve-ng.net

  • vios-advanterprisek9-m.SPA.156-1.T - 시스코 라우터 이미지입니다.
  • viosl2-adventerprisek9-m.03.2017 - 시스코 스위치 이미지입니다.

꼭 위와 같은 버전으로 사용할 필요는 없습니다.

저는 vios-advanterprisek9-m.SPA.156-2.T 파일을 사용하겠습니다.



1. vios-advanterprisek9-m.SPA.156-2.T을 EVE-NG VM안에 넣어줍니다.

이때 필요한 프로그램이 winscp 필요합니다.



공식홈페이지에서 무료로 다운받아 사용 가능합니다.

winscp.net/eng/download.php



WinSCP :: Official Site :: Download

WinSCP 5.17 Download WinSCP 5.17 is a major application update. New features and enhancements include: Improvements to sessions and workspace management, so that WinSCP can now easily restore tabs that were open when it was last closed. Hardware-accelerate

winscp.net

아래 초록색 버튼을 클릭해서 다운로드 받습니다.

다운로드 받은 파일을 실행 후 설치 합니다.

모든 사용자를 위한 설치(권장)을 클릭합니다.

수락버튼을 클릭합니다.

다음버튼을 클릭합니다.

다음버튼을 클릭합니다.

설치버튼을 클릭합니다.

완료버튼을 클릭합니다.

실행한 화면은 다음에 같습니다.



호스트 이름: EVE-NG IP 주소

사용자 이름: root

비밀번호: xxxxx  EVE-NG 설치 했을때 개인적으로 설정했던 패스워드를 입력합니다.

추후에 다시 쓸수 있는 관계로 저장 버튼을 클릭합니다.

적당한 이름을 수정하고 확인 버튼을 누릅니다.

로그인 버튼을 클릭합니다.

예 버튼을 클릭합니다.

패스워드를 입력합니다.

아래 폴더로 이동합니다.

/opt/unetlab.addons/qemu/

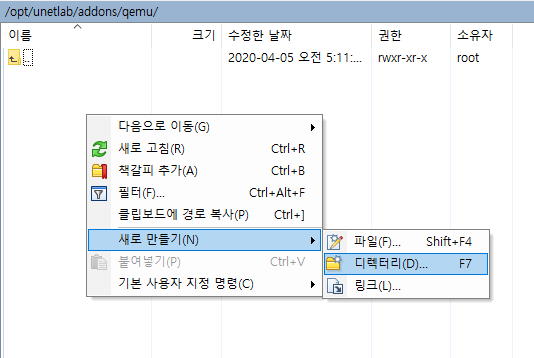

오른쪽 마우스를 클릭해서 폴더를 생성합니다.

폴더이름을 아래와 같이 입력하고 확인 버튼을 클릭합니다.

vios-adventerprisek9-m.SPA.156-2.T

왼쪽에 vios-adventerprisek9-m.SPA.156-2.T 파일을 오른쪽 폴더에 업로드 합니다.

확인버튼을 클릭합니다.



파일/폴더 이름 및 위치는 아래와 같아야지 정상 작동 합니다.

추가적으로 공식 홈페이지 문서를 확인하시면 상세한 정보를 얻을수 있습니다.

www.eve-ng.net/index.php/documentation/qemu-image-namings/



Qemu image namings

This table shows correct foldername for QEMU images used under EVE. As well right qcow image filename. Qemu image location is /opt/unetlab/addons/qemu/ Be sure that your image folder name starts as per table, after the “-” you are adding name and versi

www.eve-ng.net

2. 추가적으로 EVE-NG VM에 접속하여 몇가지를 수정해줍니다.

원격으로 접속 할수 있게 Putty를 설치 해서 개인 노트운 윈도우10에서 원격으로 접속해보겠습니다.



공식홈페에지에서 무료로 다운받아 사용할수 있습니다.

www.chiark.greenend.org.uk/~sgtatham/putty/latest.html



Download PuTTY: latest release (0.74)

This page contains download links for the latest released version of PuTTY. Currently this is 0.74, released on 2020-06-27. When new releases come out, this page will update to contain the latest, so this is a good page to bookmark or link to. Alternativel

www.chiark.greenend.org.uk

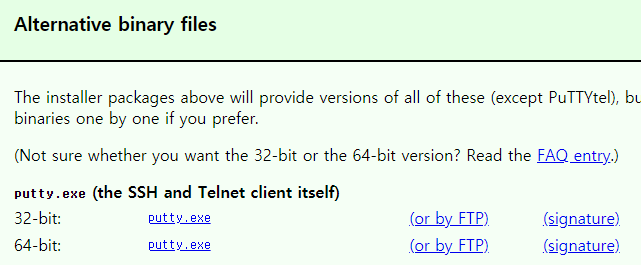

윈도우 32bit or 64bit중 설치된 윈도우 확인후 다운로드 받습니다.

제 윈도우 64bit라서 64bit용 putty를 다운로드 받아 실행합니다.



exe파일로 다운로드 받으면 설치 없이 바로 사용가능합니다.

다운로드 받은 파일을 실행합니다.

아래처럼 EVE-NG IP를 입력하고 open 버튼을 클릭합니다.

예 버튼을 클릭합니다.

로그인 정보를 입력합니다.

해당 폴더로 이동합니다.

cd /opt/unetlab/addons/qemu/vios-adventerprisek9-m.SPA.156-2.T



파일 이름을 수정하여 확장자를 바꿉니다.

mv vios-adventerprisek9-m.vmdk.SPA.156-2.T vios-adventerprisek9-m.SPA.156-2.T.vmdk

파일 확장자를 변환합니다.

/opt/qemu/bin/qemu-img convert -f vmdk -O qcow2 vios-adventerprisek9-m.vmdk.SPA.156-2.T.vmdk virtioa.qcow2

권환을 수정합니다.

/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

URL에 EVE-NG IP를 입력하고 로그인정보를 입력합니다.

Add new lab 버튼을 클릭합니다.

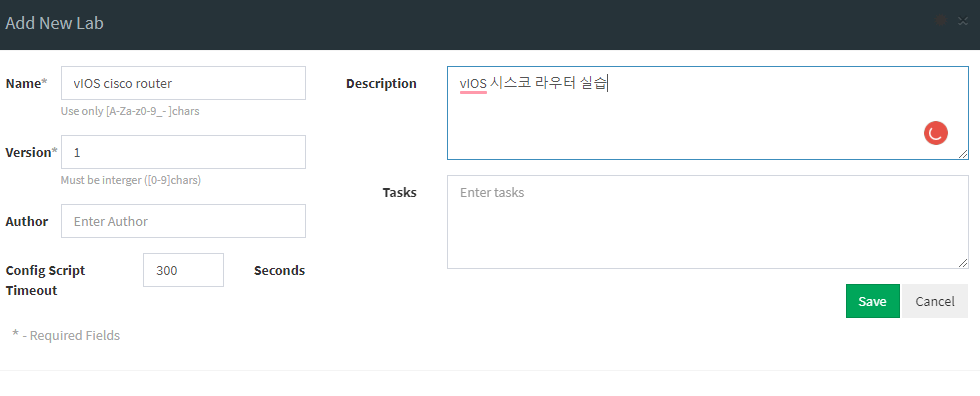

아래 같이 입력하고 Save버튼을 클릭합니다.

오른쪽 마우스 클릭해서 Node를 선택합니다.

vIOS 검색해서 아래 파란색으로 표시된 Cisco vIOS Router을 클릭합니다.

디폴트 값으로 두고 Save버튼을 클릭합니다.

오른쪽 마우스를 클릭해서 Start를 선택합니다.

색깔이 파란색으로 변헀습니다. 잘 동작중이라는 뜻입니다.

아이콘을 더블클릭합니다.

Default Host Application 열기를 선택합니다.

아래와 같은 에러메시지가 발생하면 EVE-NG에서 Windows integration pack를 설치 않해서 에러 메시지가 뜹니다.

위 파일은 Putty, 와이러샤크, RDP등 실습에 필요한 프로그램을 설치하고 EVE-NG자동으로 연동 시켜줍니다.

공식 다운로드 페이지는 URL입니다.

www.eve-ng.net/index.php/download/



Download

Download Links and info for EVE-NG EVE-NG Professional      Free EVE Community Edition       Windows Client Side     Apple OSX Client Side     Linux Client Side    Resource Calculator Windows Client Side Below one can find a Windows clien

www.eve-ng.net

다운로드를 클릭합니다.

다운로드 파일을 실행한후에 Next버튼을 클릭합니다.

Next버튼을 클릭합니다.

next버튼을 클릭합니다.

기다립니다.

I accept the agreement 클릭후 Next버튼을 클릭합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

Next를 선택합니다.

기다립니다.

Next를 선택합니다.

Finish버튼을 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Next를 클릭합니다.

디폴트값 두고 Next를 클릭합니다.

설치가 완료될때까지 기다립니다.

I Agree버튼을 클릭합니다.

Install버튼을 클릭합니다.

설치가 완료될때까지 기다립니다.

Next버튼을 클릭합니다.

Finish버튼을 클릭합니다.

설치가 완료될때까지 기다립니다.

Finish버튼을 클릭합니다.

Finish버튼을 클릭합니다.

다시 EVE-NG URL에서 vIOS 아이콘을 더블클릭합니다.

앱 선택을 클릭합니다.

SSH, Telent and Rlogin Client 선택하고 확인 버튼을 클릭합니다.

아래처럼 정상작동하며, Cisco Router를 실습할수 있습니다.



저작자표시

'EVE-NG' 카테고리의 다른 글

[EVE-NG #8] vIOS cisco 스위치 설치하기  (2) 2020.11.29
[EVE-NG #7] EVE-NG-Win-Client-Pack 설치하기.  (0) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27
[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2020.11.26
[EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (1) 2020.11.26

안녕하세요.



itblog-kr.tistory.com/1



네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com

itblog-kr.tistory.com/2



네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com

오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VirtualBox을 이용해서 EVE-NG 설치해 보겠습니다.





EVE-NG 설치 과정은 아래와 같습니다.



1. 바이오스에서 Virtualization Technology - Enable

2. VirtualBox설치

3. EVE-NG OVF download

4. EVE-NG 설치 및 확인



1) 바이오스에서 Virtualization Technology Enable 합니다.



 BIOS에서 CPU 가상화 부분이 Enable 되어져 있어야지 가상화를 지원합니다.

메인보드 제조사, 또는 노트북 제조사 별로 바이오스 접속 하는 방법이 다릅니다.

  • ASUS: F2 또는 DEL
  • ECS 메인보드: DEL
  • 삼성: F2
  • LG: F2
  • 도시바: F1 또는 F2
  • 소니: F2 또는 ASSIST버튼
  • HP: ESC 또는 F10
  • 레노버: F2 또는 Fn+F2
  • 에이서: F2 또는 DEL
  • DELL F1 또는 F2
  • 에즈락: F2 또는 DEL
  • ZOTAC: DEl
  • 기가바이트 메인보드: F2 또는 DEL
  • MSI: DEL

위와 같은 방법으로 바이오스에 접속이 않되면 메인보드 제조사 또는 노트북/데스크탑 고객센터에 전화하셔서 모델명 말씀해주시면 바이오스 접속 할수 있는 키를 알수 있습니다.



제가 전에 레노버 Thinkpad13를 사용 했었는데, 아래와 같이 가상화 부분을 Enable 해줘야 합니다.

** 바이오스 또는 제조사마다 경로가 다를수 있습니다. **

바이오스에 접속 하셔서 메뉴를 하나씩 클릭하면서 보시면 CPU Virtualization Technology 관련 항목을 찾을수 있으겁니다. 이 부분을 Enable선택합니다.

보통 Enable되어져 있습니다. 혹시 VMware 프로그램안에서 VM설치후 실행했을떄 가상화 관련 에러메시지 보이면 이 부분을 꼭 Enable 해주어야 합니다.



참고 이미지는 아래와 같습니다.

2) VirtualBox(무료) 설치

아래의 공식 홈페이지에서 VirtualBox를 무료로 다운로드 가능합니다.

www.virtualbox.org/wiki/Downloads



Downloads – Oracle VM VirtualBox

Download VirtualBox Here you will find links to VirtualBox binaries and its source code. VirtualBox binaries By downloading, you agree to the terms and conditions of the respective license. If you're looking for the latest VirtualBox 6.0 packages, see Virt

www.virtualbox.org

아래 Windows hosts 클릭해서 윈도우용 VirtualBox를 다운로드 받습니다.

다운로드 받은 VirtualBox 실행합니다.

Next 버튼을 클릭합니다.

Next버튼을 클릭합니다.

Next버튼을 클릭합니다.

Yes버튼을 클릭합니다.

Install 버튼을 클릭합니다.

아래 그림과 같이 프로그램이 설치중입니다.



설치도중 아래와 같은 메시지가 출력 되면, 설치버튼을 클릭해줍니다.

Finish 버튼을 클릭해줍니다.

바탕화면에 VirtualBox 아이콘이 생성되었습니다.

3) EVE-NG 설치하기 위해서 EVE-NG 공식 홈페이지에서 OVF파일을 다운로드 받습니다.

아래는 공식 홈페이지 사이트입니다.

www.eve-ng.net/index.php/download/



Download

Download Links and info for EVE-NG EVE-NG Professional      Free EVE Community Edition       Windows Client Side     Apple OSX Client Side     Linux Client Side    Resource Calculator Windows Client Side Below one can find a Windows clien

www.eve-ng.net

저희는 무료 버전인 사용해야 하므로 Free EVE Community Edition에서 OVF파일 다운로드 받기 위해서 아래 두 링크중 마음에 드는 링크를 클릭합니다.

저는 구글 링크를 클릭하겠습니다.

다운로드 버튼을 클릭 합니다.

다운로드 폴더에서 EVE-COMM-VM.zip 압축을 풀어줍니다.

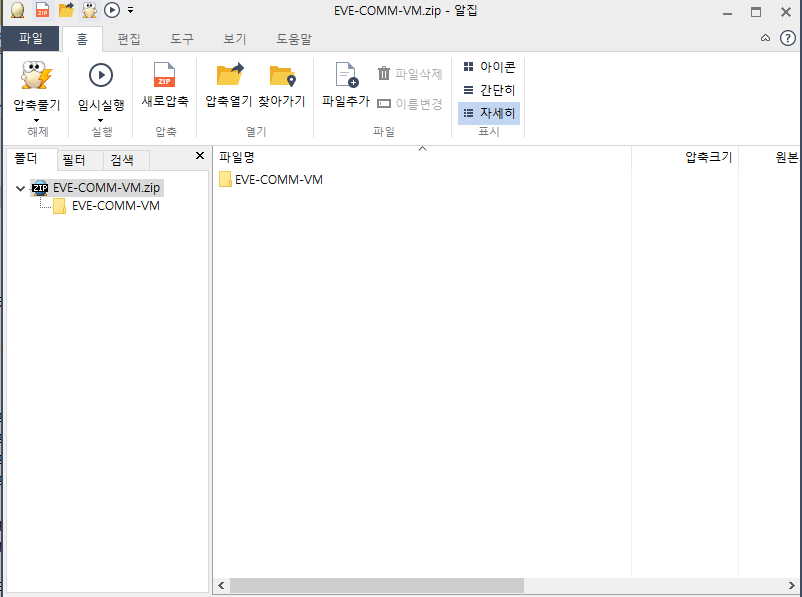

압축풀기 버튼을 클릭 합니다.

압축을 풀고 싶은 폴더를 선택합니다. 저는 Downloads 폴더에 압축을 풀겠습니다.

압축이 완료 될떄까지 기다립니다.

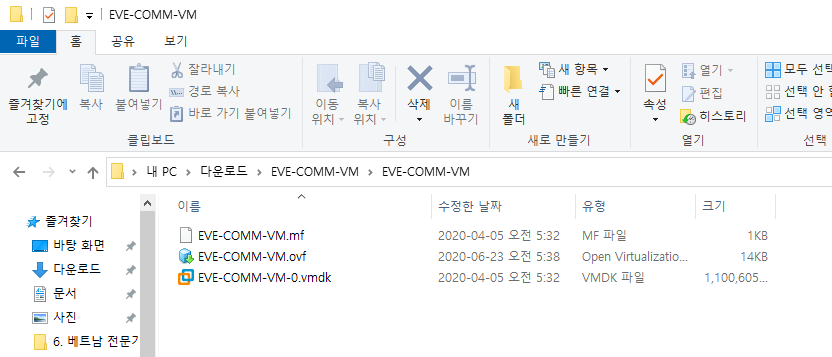

압축이 완료되면 폴더에서 EVE-COMM-VM.ovf 파일을 더블클릭 합니다.



디폴트 값으로 사용 해되 되고, CPU와 메모리를 수정 하고 싶다면 최소 vCPU4개 메모리는 4G이상으로 설정 하시길바랍니다.

파일 저장 장소를 수정을 원하시면 아래와 기본 폴더에서 수정 가능 합니다.

MAC 주소 정책: VirtualBox안에 있는 VM들은 VirtualBox가 자체적으로 NAT를 하기를 원해서 아래의 같이 설정합니다.



마지막으로 가져오기 버튼을 클릭합니다.

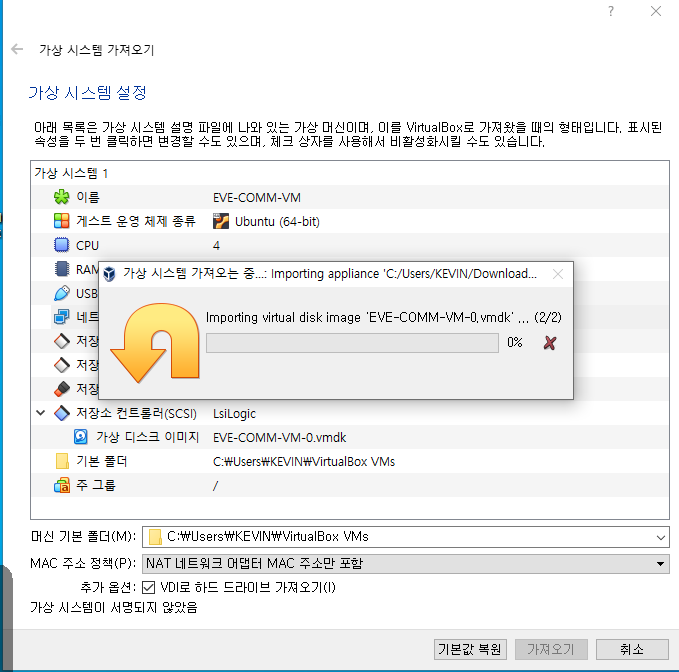

가져오기가 완료 될때까지 기다립니다.

부팅이 완료 되면 아래와 같이 IP주소를 확인 할수 있습니다.

위에 WARNING: neither Inter VT-x or AMD-V found

아래의 네스티디 VT-x/AMD-V 사용하기 체크를 해야하는데, 이 부분이 비활성화 부분으로 되어져 있습니다.

아래의 같은 방법으로 Enable할수 있습니다.

명령 프롬프트를 실행합니다.

EVE-COMM-VM는 VM이름입니다.

VM이름이 다르면 아래 부분도 달아야합니다.

아래 부분이 활성화 되었습니다. 확인버튼을 누르고 EVE-COMM-VM를 실행합니다.

가상화 관련 에러메세지가 사라졌습니다.

위에 URL를 입력하면 EVE-NG 로그인 페이지가 열립니다.

IP를 Static주소로 변경하기 위해서 로그인을 합니다

CLI 로그인 정보입니다.


Username: root

Password: eve



새로운 패스워드를 입력하고 엔터키를 누릅니다.

똑같은 패스워드를 한번더 입력하고 엔터키를 누릅니다.

Hostname은 디폴트값을 사용 하겠습니다. 엔터키를 입력합니다.

DNS domain name은 디폴트값을 사용하겠습니다. 엔터키를 입력합니다.

Static를 클릭하고 엔터키를 누릅니다.

명령프롬프트에서 ipconfig 입력합니다.

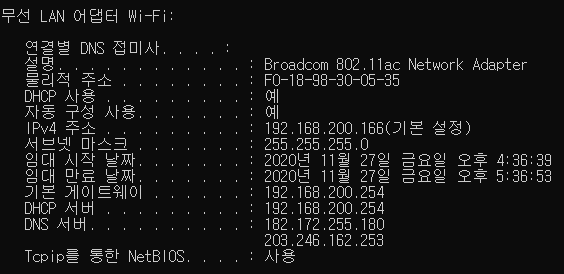

현재 무선랜카드로 VM 인터페이스가 Bridge되어져 있기 때문에 아래 IP정보를 참조해야합니다.

저는 사용하지 않은 IP주소를 아래와 같이 사용하겠습니다.


IP: 192.168.200.241

서브넷마스크: 255.255.255.0

디폴트게이트웨이" 192.168.200.254

DNS1: 8.8.8.8

DNS2: 8.8.4.4



IP주소를 입력합니다.

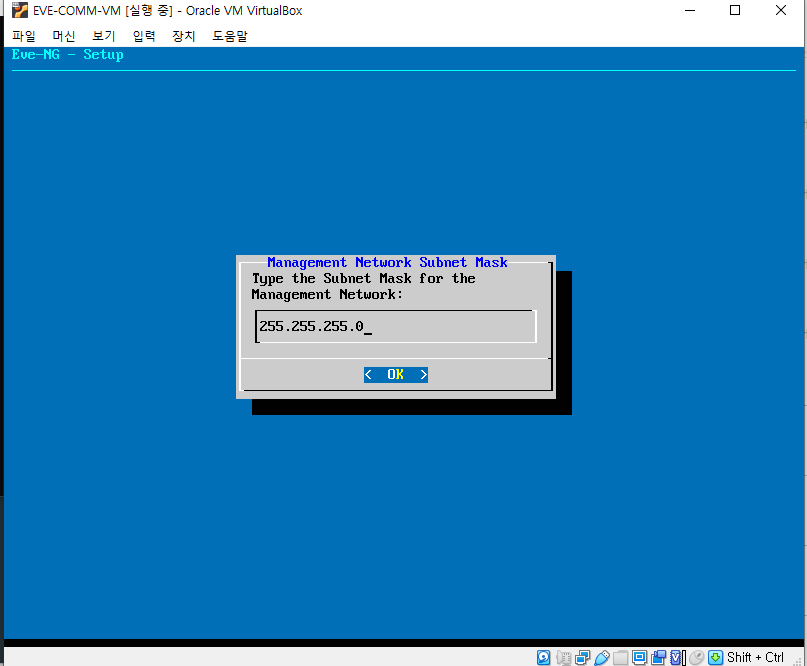

서브넷마스크를 입력합니다.

디폴트게이트웨이를 입력합니다.

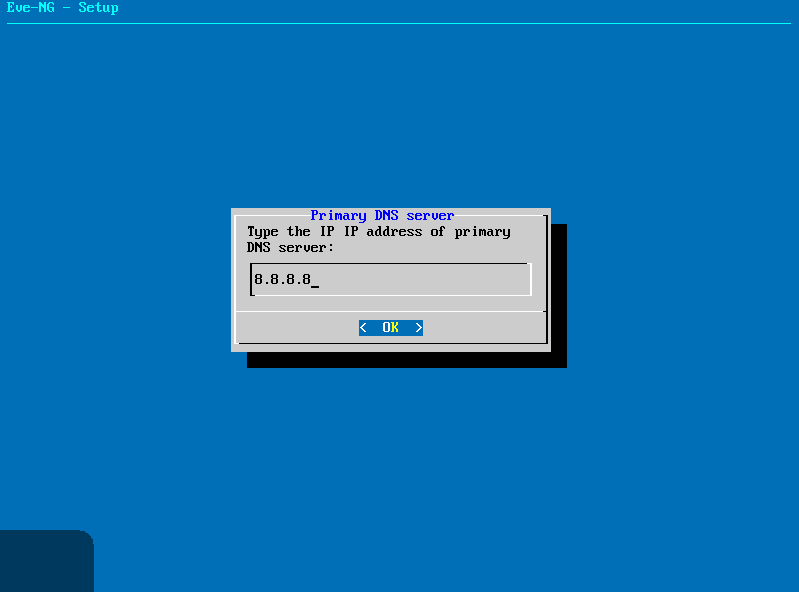

DNS1를 입력합니다.

DNS2를 입력합니다.

디폴트값으로 두고 엔터키를 입력합니다.

디폴트값으로 두고 엔터키를 입력합니다.

재부팅이 완료 되면 아래와 같이 IP주소가 변경되었습니다.

이제 EVE-NG VM은 항상 아래와 같은 IP주소를 사용합니다.

새로운 IP주소로 EVE-NG 페이지가 잘 열립니다.

이상으로 VirtualBox(무료) 가상화 프로그램을 이용해서 EVE-NG설치 하는 방법에 대해서 알아보았습니다.



VMware Workstation Player16(무료) 가상화 프로그램을 이용해서 EVE-NG를 설치하려면 아래의 URL를 참조 부탁드립니다.



itblog-kr.tistory.com/4



네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VMware Player을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면

itblog-kr.tistory.com

VMware Workstation Pro(유료) 가상화 프로그램을 이용한 EVE-NG설치 방법은 아래 링크를 참조바랍니다.

itblog-kr.tistory.com/3



네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)

안녕하세요. itblog-kr.tistory.com/1 네트워크 시뮬레이션 EVE-NG란? 안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워

itblog-kr.tistory.com

감사합니다.

저작자표시

'EVE-NG' 카테고리의 다른 글

[EVE-NG #7] EVE-NG-Win-Client-Pack 설치하기.  (0) 2020.11.28
[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2020.11.26
[EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (1) 2020.11.26
[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항  (0) 2020.11.25

안녕하세요.



오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VMware Player을 이용해서 EVE-NG 설치해 보겠습니다.



itblog-kr.tistory.com/1



네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com

itblog-kr.tistory.com/2



네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com



EVE-NG 설치 과정은 아래와 같습니다.



1. 바이오스에서 Virtualization Technology - Enable

2. VMware Player 설치

3. EVE-NG OVF download

4. EVE-NG 설치 및 확인



1) 바이오스에서 Virtualization Technology Enable 합니다.



 BIOS에서 CPU 가상화 부분이 Enable 되어져 있어야지 가상화를 지원합니다.

메인보드 제조사, 또는 노트북 제조사 별로 바이오스 접속 하는 방법이 다릅니다.

  • ASUS: F2 또는 DEL
  • ECS 메인보드: DEL
  • 삼성: F2
  • LG: F2
  • 도시바: F1 또는 F2
  • 소니: F2 또는 ASSIST버튼
  • HP: ESC 또는 F10
  • 레노버: F2 또는 Fn+F2
  • 에이서: F2 또는 DEL
  • DELL F1 또는 F2
  • 에즈락: F2 또는 DEL
  • ZOTAC: DEl
  • 기가바이트 메인보드: F2 또는 DEL
  • MSI: DEL

위와 같은 방법으로 바이오스에 접속이 않되면 메인보드 제조사 또는 노트북/데스크탑 고객센터에 전화하셔서 모델명 말씀해주시면 바이오스 접속 할수 있는 키를 알수 있습니다.



제가 전에 레노버 Thinkpad13를 사용 했었는데, 아래와 같이 가상화 부분을 Enable 해줘야 합니다.



** 바이오스 또는 제조사마다 경로가 다를수 있습니다. **

바이오스에 접속 하셔서 메뉴를 하나씩 클릭하면서 보시면 CPU Virtualization Technology 관련 항목을 찾을수 있으겁니다. 이 부분을 Enable선택합니다.

보통 Enable되어져 있습니다. 혹시 VMware 프로그램안에서 VM설치후 실행했을떄 가상화 관련 에러메시지 보이면 이 부분을 꼭 Enable 해주어야 합니다.



참고 이미지는 아래와 같습니다.

2) VMware Player16(무료) 설치



공식홈페이지를 통해서 VMware Player16를 다운로드 받을수 있습니다.

www.vmware.com/kr/products/workstation-player/workstation-player-evaluation.html

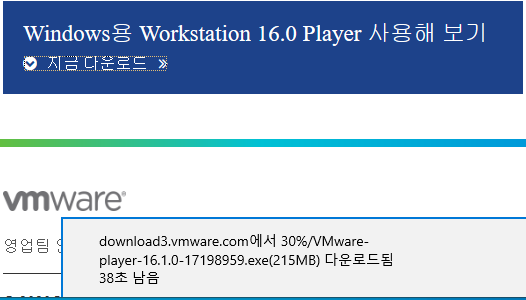

아래의 지금 다운로드 버튼을 클릭 합니다.

다운로드 폴더를 열어서 다운로드 받은 VMware-Player-16 파일을 실행 합니다.

Next를 클릭 합니다.

I accept the terms in the License Agreement 체크 하고 Next를 클릭합니다.

Next를 클릭 합니다.

Next를 클릭합니다.

Next를 클릭합니다.

Install버튼을 클릭 합니다.

설치가 완료 될때까지 기다립니다.

Finsh버튼을 클릭합니다.

바탕화면에 VMware PLAYER16 아이콘을 생성되었습니다.

아이콘을 더블클릭해서 실행합니다.

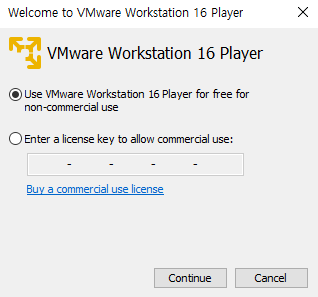

Use VMware Workstation 16 Player for free for non-commercial use 체크하고 Continue버튼을 클릭합니다.

상용업으로 사용하지 않으면 무료로 사용할수 있습니다.

Finish버튼을 클릭합니다.

아래와 같이 VMware Player16이 설치가 완료 되었습니다.

3) EVE-NG 설치하기 위해서 EVE-NG 공식 홈페이지에서 OVF파일을 다운로드 받습니다.

아래는 공식 홈페이지 사이트입니다.

www.eve-ng.net/index.php/download/



Download

Download Links and info for EVE-NG EVE-NG Professional      Free EVE Community Edition       Windows Client Side     Apple OSX Client Side     Linux Client Side    Resource Calculator Windows Client Side Below one can find a Windows clien

www.eve-ng.net

저희는 무료 버전인 사용해야 하므로 Free EVE Community Edition에서 OVF파일 다운로드 받기 위해서 아래 두 링크중 마음에 드는 링크를 클릭합니다.

저는 구글 링크를 클릭하겠습니다.

다운로드 버튼을 클릭 합니다.

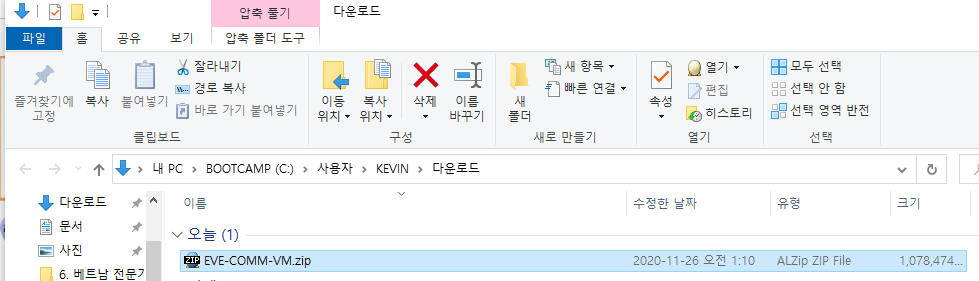

다운로드 폴더에서 EVE-COMM-VM.zip 압축을 풀어줍니다.

압축풀기 버튼을 클릭 합니다.

압축을 풀고 싶은 폴더를 선택합니다. 저는 Downloads 폴더에 압축을 풀겠습니다.

압축이 완료 될떄까지 기다립니다.

압축이 완료되면 폴더에서 EVE-COMM-VM.ovf 파일을 더블클릭 합니다.

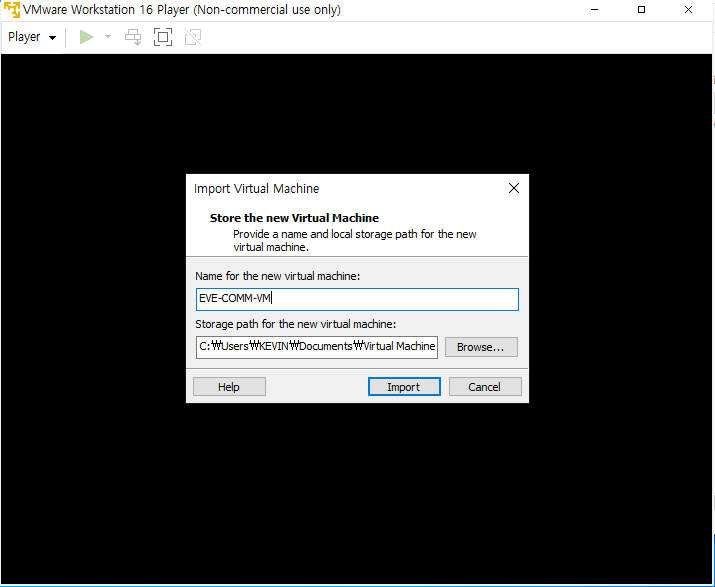

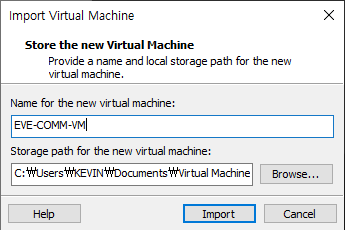

자동으로 VMware Player가 실행이 되고 Virtual Machine 이름과 저장될 경로를 지정합니다.

전 수정 하지 않고 Import를 클릭하겠습니다.

Importing 완료 될때까지 기다립니다.

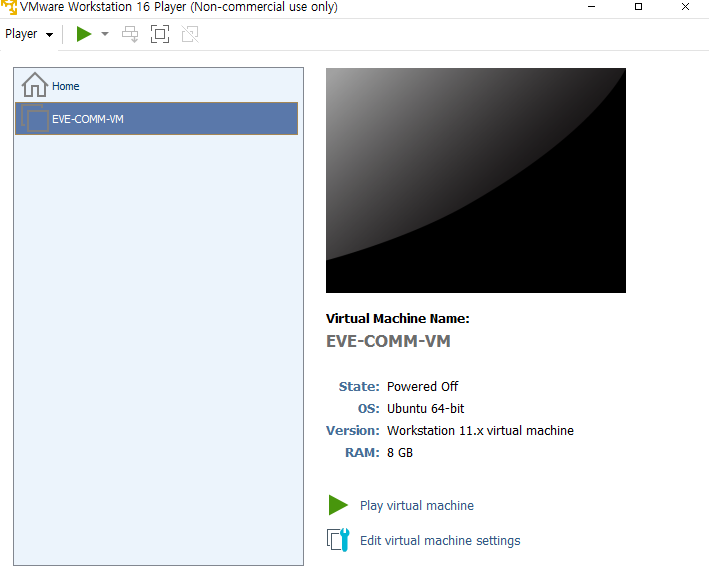

아래 Edit virtual machine settings 클릭합니다.

메모리 셋팅부분에서 최소 4G이상 선택합니다. 추후 메모리 부족하면 메모리를 업그레이드 해야합니다.

CPU셋팅에 최소 4개이상에 Cores 선택합니다.

Virtualize Intel VT-x/EPT or AMD-V/RVI 체크를 확인합니다.

하드디스크 부분은 수정하지 않습니다.

인터페이스 셋팅에서 NAT를 선택합니다. 그리고 ok버튼을 클릭합니다.

Play virtual machine버튼을 클릭합니다.

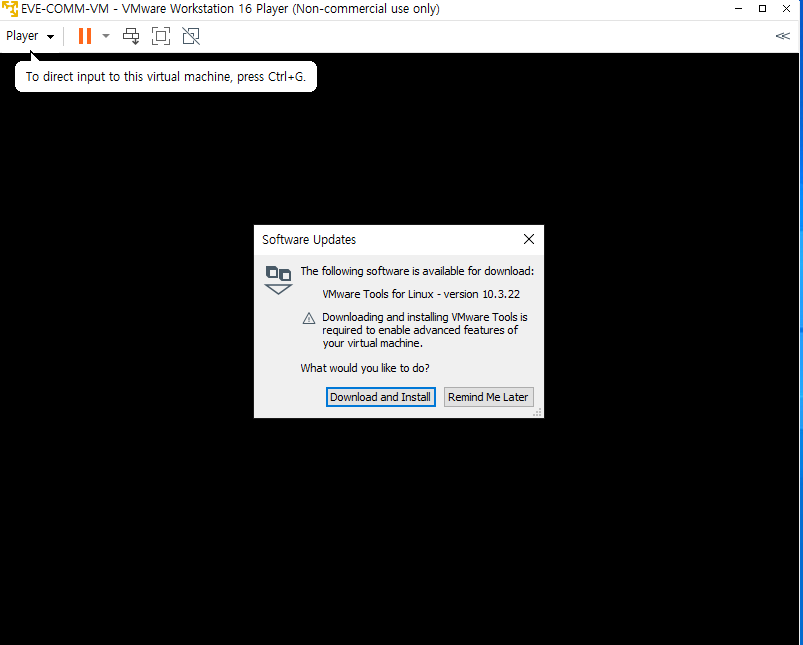

download and install 버튼을 클릭해서 software updates를 합니다.

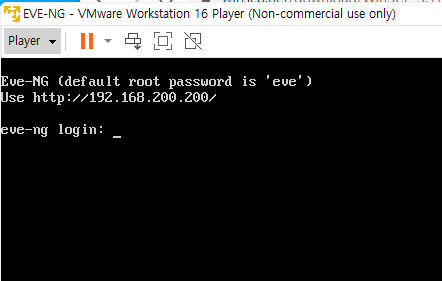

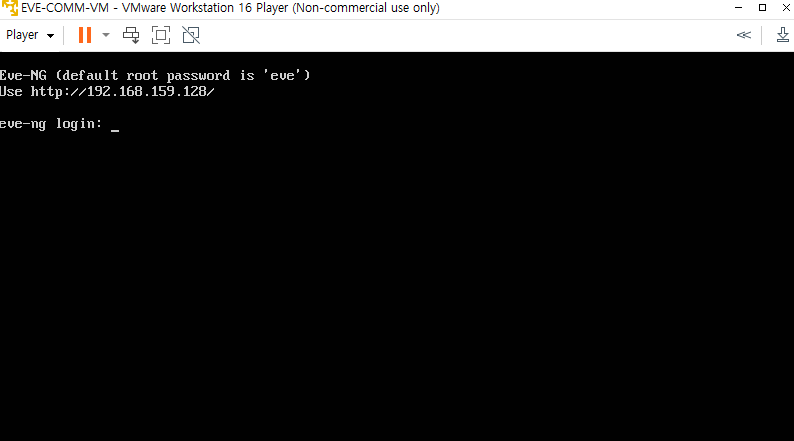

아래의 IP주소를 확인합니다.



username: root

password: eve



입력하여 로그인 합니다.

자동으로 초기설정 페이지가 나옵니다.

CLI 로그인할떄 Root에 대한 새로운 password를 입력하고 엔터를 누릅니다.



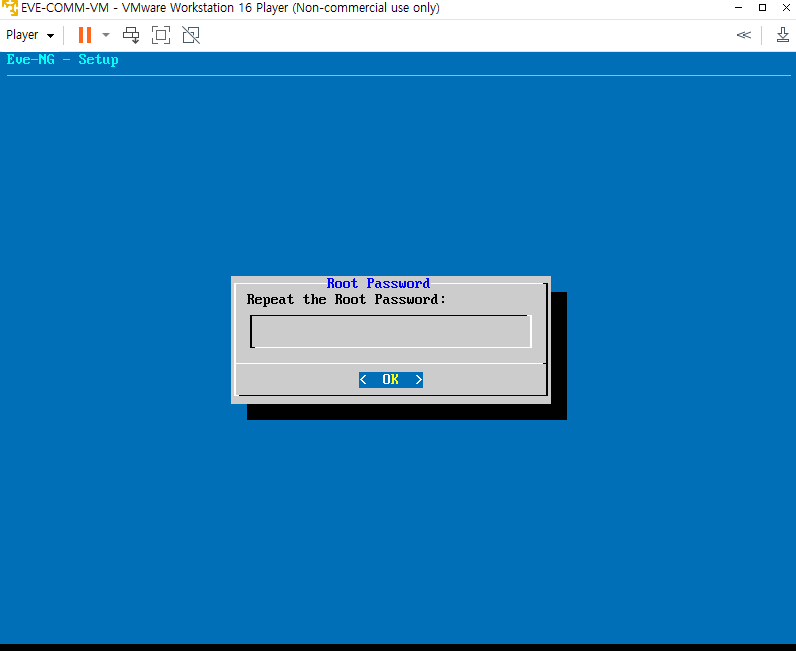

똑같은 패스워드를 한번더 입력하고 엔터를 누릅니다.

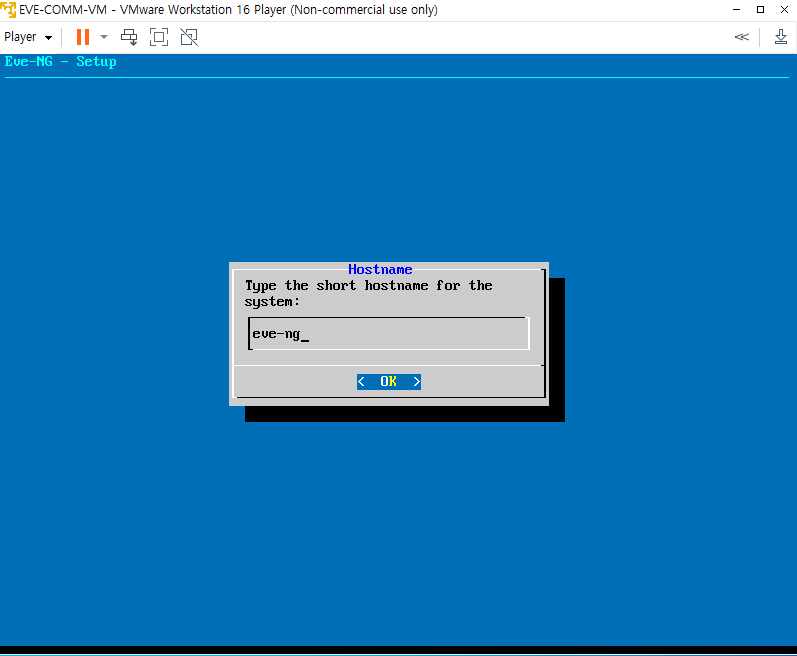

hostname를 입력합니다. 전 디폴트 값을 사용 하겠습니다. 엔터키를 누릅니다.

디폴트값을 사용하겠습니다. 엔터키를 누릅니다.

IP주소 방식은 두가지가 있습니다.

  • DHCP
  • STATIC

DHCP방식을 사용해서, 자동으로 IP주소를 받고, VM실행시 화면에 IP주소를 확인후 EVE-NG접속 하셔도 되고, 고정방식은 STATIC IP방식으로 항상 똑같은 IP주소를 가질수도 있습니다.



디폴트는 DHCP이며, 저는 STATIC를 선택하겠습니다.

현재 내가 쓰고 있는 IP주소를 확인합니다. 명령 프롬프트를 클릭합니다.

아래와 같이 ipconfig 입력후 엔터키를 누르면 현재 IP를 확인할수 있습니다.



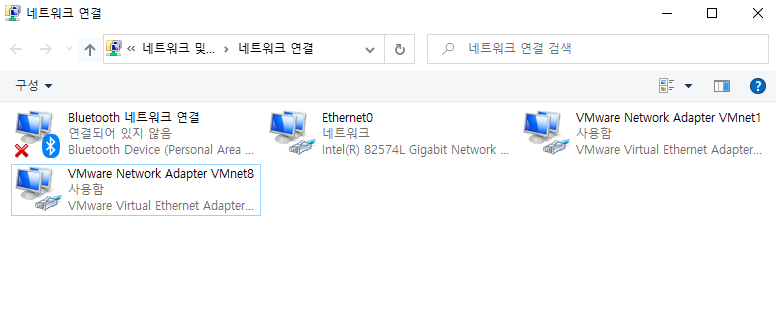

VMware workstation player16를 설치 하면 기본적으로 네트워크 어탭터 2개가 설치가 됩니다.

VMnet1: host-only

VMnet8: NAT

저희는 VMnet8(NAT)를 사용할 예정입니다.

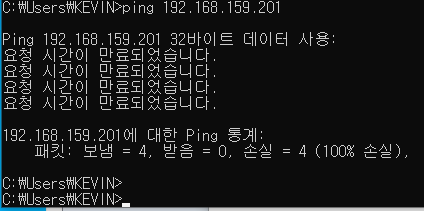

EVE-NG에 192.168.159.201 할당할 예정인데 혹시 이 IP가 사용하고 있는지 확인합니다.



IP 주소를 입력하고 엔터키를 누릅니다.

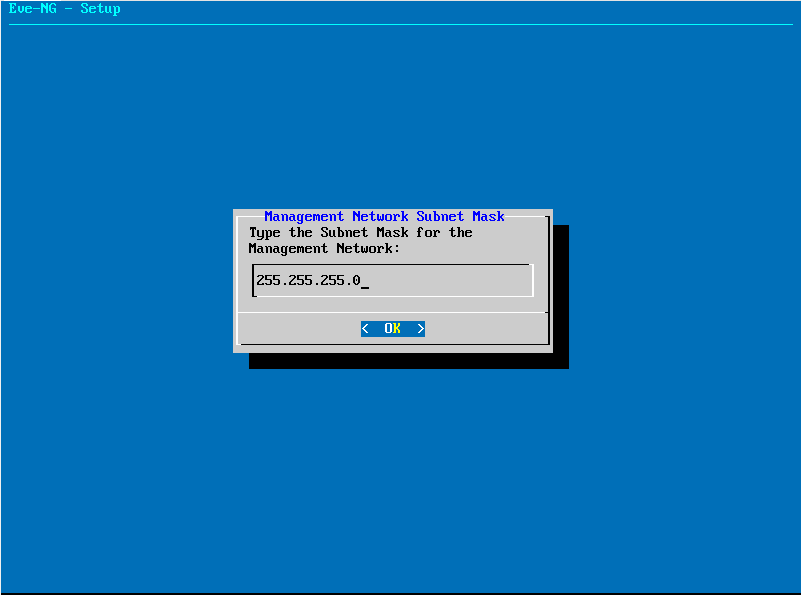

서브넷 마스크를 입력하고 엔터키를 누릅니다.

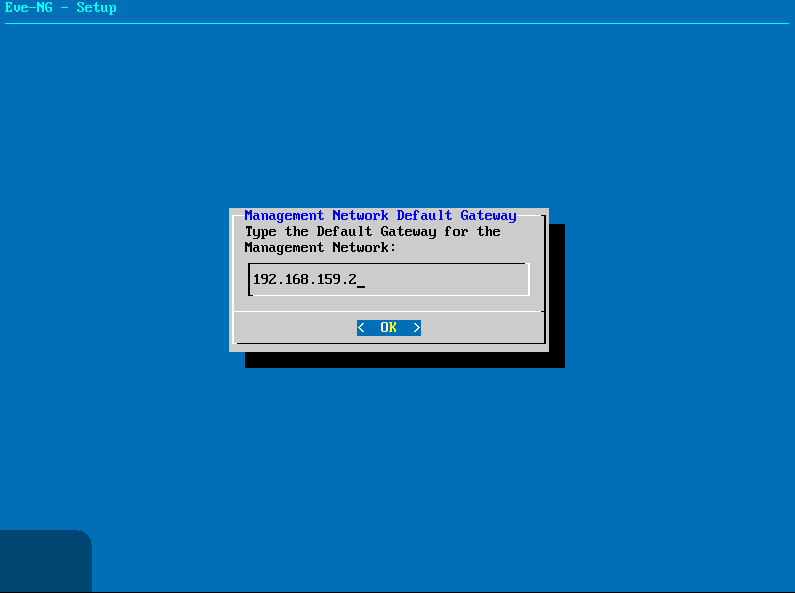

디폴트게이트웨이를 입력하고 엔터키를 누릅니다.

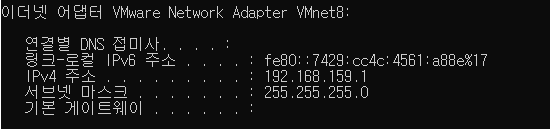

디폴트게이트웨이 IP주소는 아래와 같이 192.168.159.1에 끝자리 1를 더해서 192.168.159.2를 입력해줍니다.

1차 도메인주소를 입력합니다. 구글도메인을 입력하고 엔터키를 누릅니다.

2차 도메인주소를 입력합니다. 2차 구글 도메인주소를 입력하고 엔터키를 누릅니다.

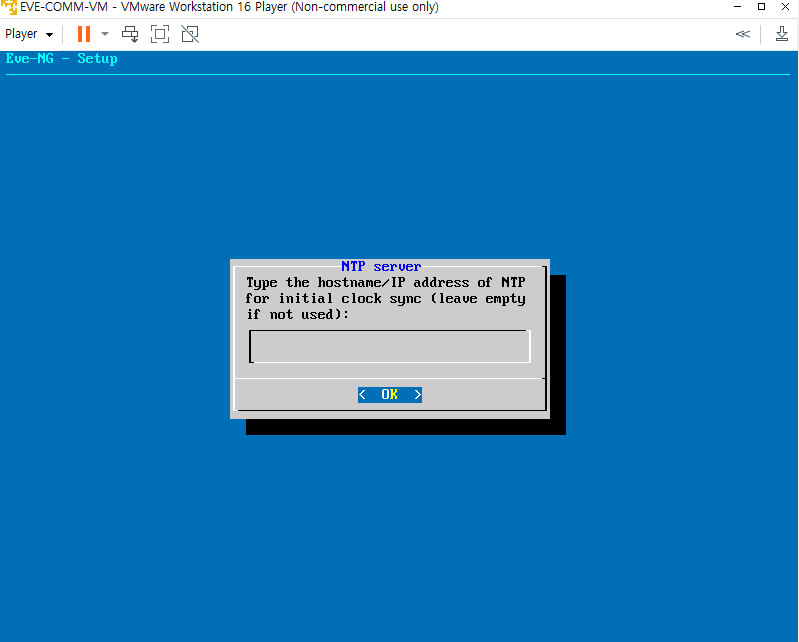

NTP Server는 사용하지 않겠습니다. 그냥 엔터키를 누릅니다.

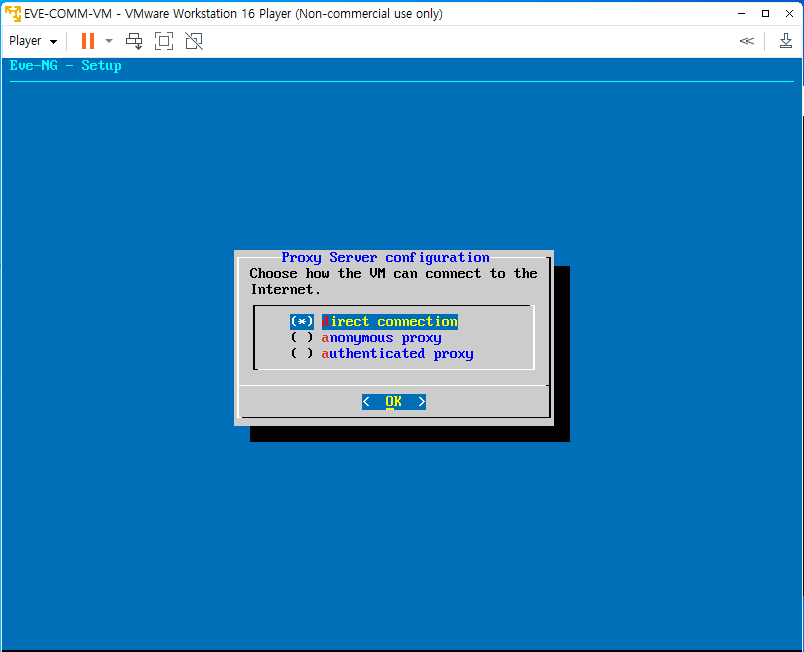

direct connection를 체크하고 엔터키를 누릅니다.

EVE-NG VM재부팅후 IP주소가 우리가 설정한 STATIC IP주소로 변경되었습니다. 이 주소는 재부팅해도 항상 이 IP주소를 유지합니다.



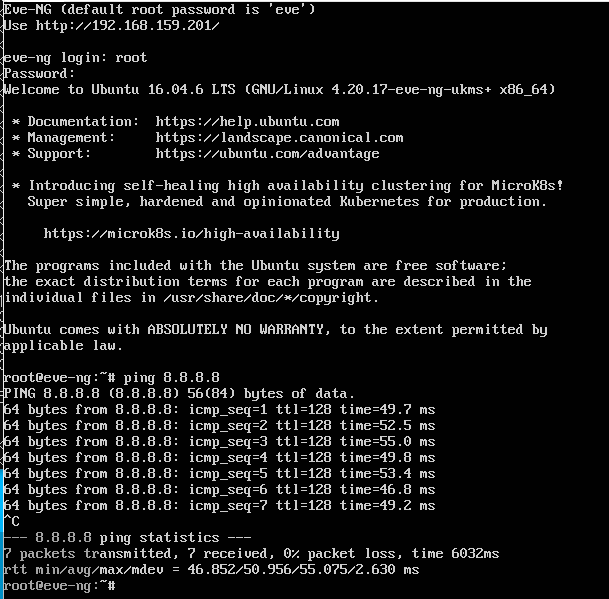

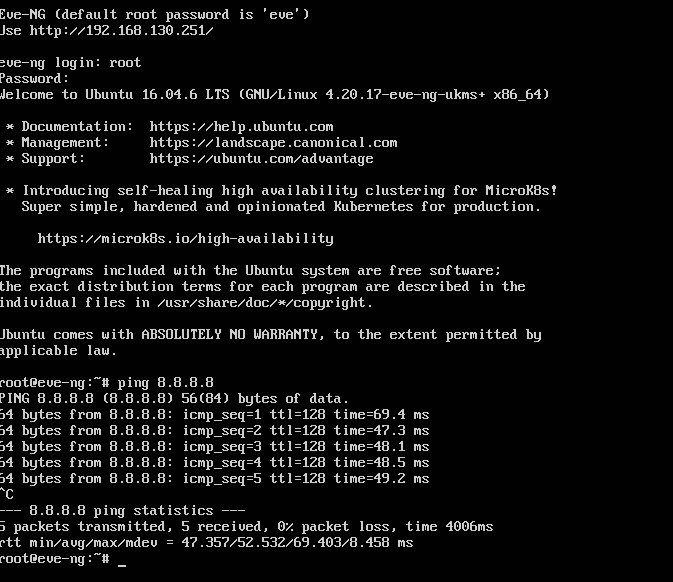

로그인을 해주고, 아래와 같이 ping 8.8.8.8 입력하고 인터넷이 되는지 확인 합니다.

ctrl+c를 동시에 여러번 누르면 ping이 중지 됩니다.

이제 브라우저를 통해서 위 URL주소를 입력하면 아래와 같이 EVE-NG를 접속 할수 있습니다.

디폴트 로그인 정보는 아래와 같습니다.


Username: admin

Password: eve



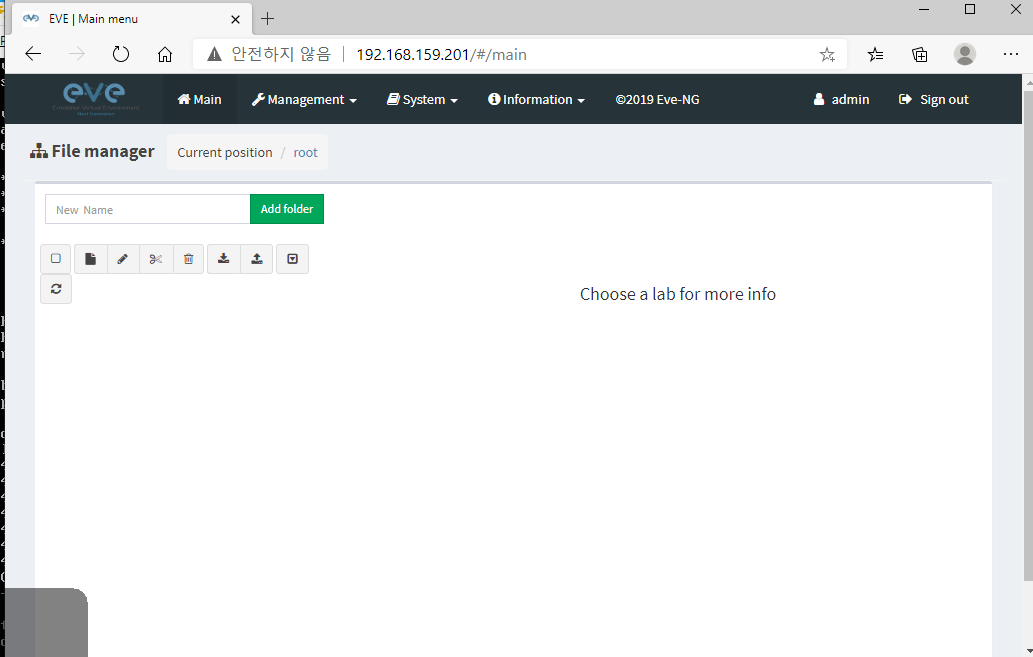

로그인을 완료 하면 아래와 같은 화면을 보실수 있습니다.

이렇게 VMware Workstation Player 무료로 사용할수 있는 프로그램을 이용해서 EVE-NG 설치 방법을 알아보았습니다.



VMware Workstation Pro(유료) 가상화 프로그램을 이용해서 EVE-NG를 설치하려면 아래의 URL를 참조 부탁드립니다.



itblog-kr.tistory.com/3



네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)

안녕하세요. itblog-kr.tistory.com/1 네트워크 시뮬레이션 EVE-NG란? 안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워

itblog-kr.tistory.com



VirtualBox(무료) 가상화 프로그램을 이용해서 EVE-NG를 설치하려면 아래의 URL를 참조 부탁드립니다.

itblog-kr.tistory.com/5



네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VirtualBox을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면 아

itblog-kr.tistory.com

감사합니다

'EVE-NG' 카테고리의 다른 글

[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27
[EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (1) 2020.11.26
[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항  (0) 2020.11.25
[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?  (0) 2020.11.24

안녕하세요.





오늘은 제 개인 보트북(Windows 10)에서 VMware Workstation 설치하고 EVE-NG를 설치해 보겠습니다.



itblog-kr.tistory.com/1



네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com

itblog-kr.tistory.com/2



네트워크 시뮬레이션 EVE-NG 설치전 확인사항

안녕하세요. 저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다. 네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.

itblog-kr.tistory.com



1. 바이오스에서 Virtualization Technology - Enable

2. VMware Workstation 설치

3. EVE-NG OVF download

4. EVE-NG 설치 및 확인



1) 바이오스에서 Virtualization Technology Enable 관련 설명은 위에서 했으므로 생략 하겠습니다

2) VMware Workstation 설치



아래의 링크를 클릭 하시면 VMware Workstation Evaluation 버전을 다운로드 하여 특정 기간동안 무료로 사용하실수 있습니다.



www.vmware.com/kr/products/workstation-pro/workstation-pro-evaluation.html



아래 그림과 같이 지금 다운로드 버튼을 클릭 하시면, 아래와 같이 VMware-workstation evaluation version을 다운로드 가능 합니다.

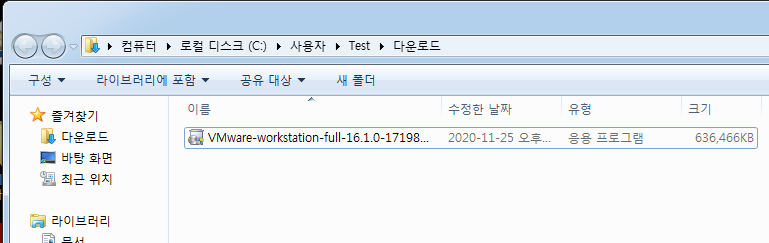

다운로드가 완료되면 다운로드 폴더를 클릭합니다.

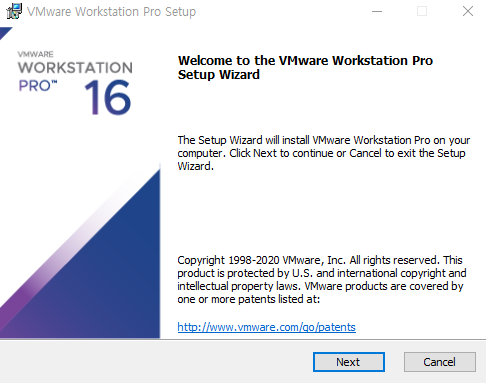

Next를 클릭 합니다.

I accept the terms in the License Agreement를 체크 한후에 next를 클릭 합니다.

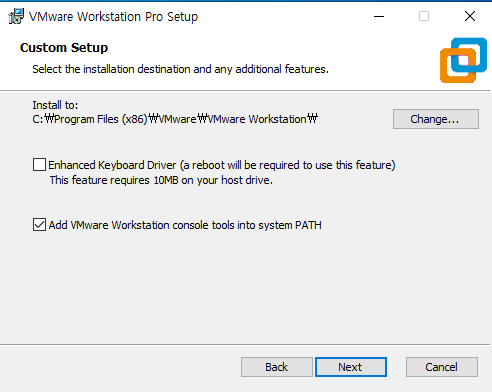

Next를 클릭 합니다.

Next를 클릭 합니다.

Next를 클릭 합니다.

Install를 클릭 합니다.

VMware Workstation 설치 될때까지 기다립니다.

설치가 완료 되었습니다. Finish 버튼을 클릭합니다.

바탕화면에 VMware Workstation 아이콘을 클릭 합니다.

I want to try VMware Workstation 16 for 30 days 체크 하고 Continue 버튼을 클릭합니다.

30일동안 무료로 사용 할수 있습니다.

사용해 보고 마음에 드시면 라이센스 구매후 계속 사용 할수 있습니다.

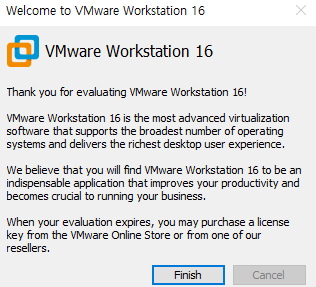

Finish버튼을 클릭 합니다.

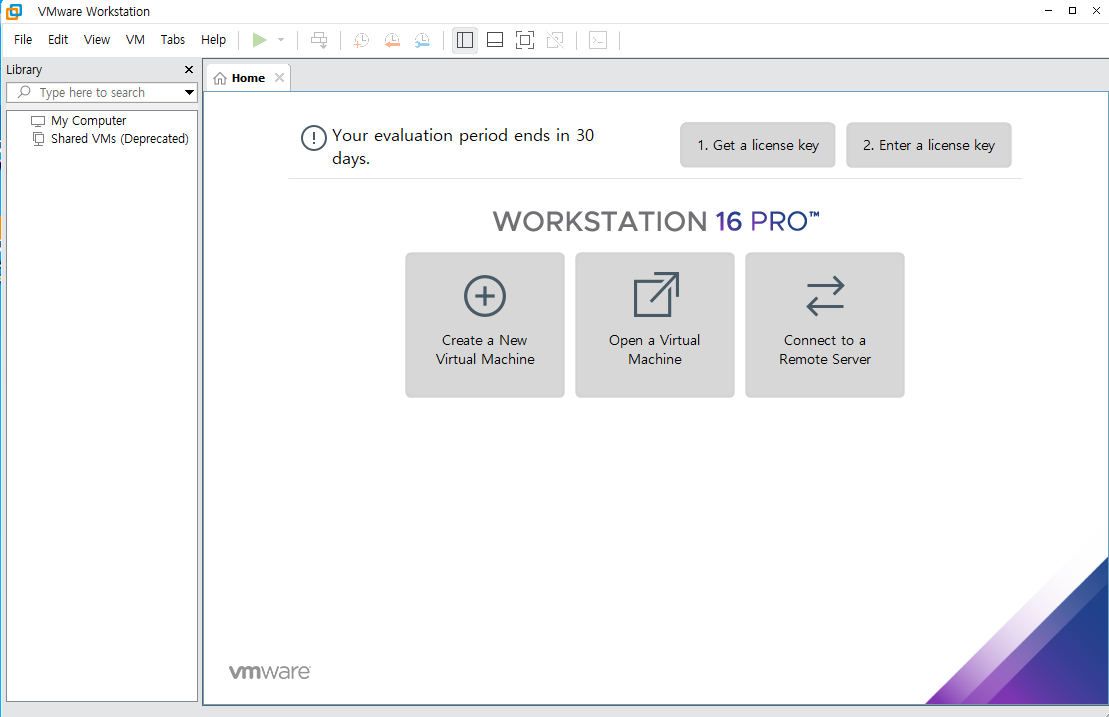

아래 그림처럼 평가판버전으로 설치가 완료 되었으며 현대 30일동안 무료로 사용 할수 있습니다.

무료 버전에 가상화 프로그램을 설치 원하시면 아래의 옵션중 하나를 선택하셔서 설치 하시면 됩니다.

  • VMware Player(무료)
  • VirtualBox(무료)

3) EVE-NG 설치하기 위해서 EVE-NG 공식 홈페이지에서 OVF파일을 다운로드 받습니다.

아래는 공식 홈페이지 사이트입니다.

www.eve-ng.net/index.php/download/



Download

Download Links and info for EVE-NG EVE-NG Professional      Free EVE Community Edition       Windows Client Side     Apple OSX Client Side     Linux Client Side    Resource Calculator Windows Client Side Below one can find a Windows clien

www.eve-ng.net

저희는 무료 버전인 사용해야 하므로 Free EVE Community Edition에서 OVF파일 다운로드 받기 위해서 아래 두 링크중 마음에 드는 링크를 클릭합니다.

저는 구글 링크를 클릭하겠습니다.

다운로드 버튼을 클릭 합니다.

다운로드 폴더에서 EVE-COMM-VM.zip 압축을 풀어줍니다.

압축풀기 버튼을 클릭 합니다.

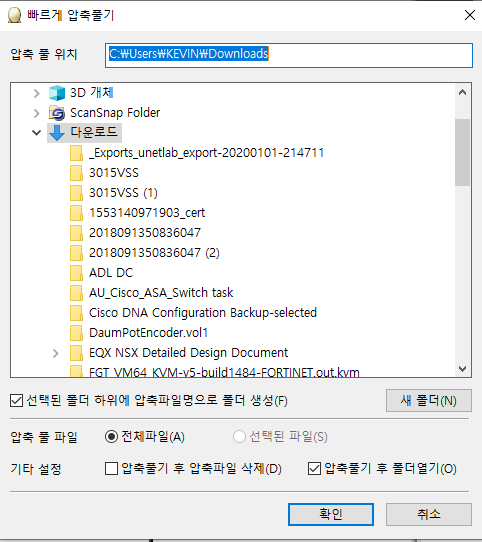

압축을 풀고 싶은 폴더를 선택합니다. 저는 Downloads 폴더에 압축을 풀겠습니다.

압축이 완료 될떄까지 기다립니다.

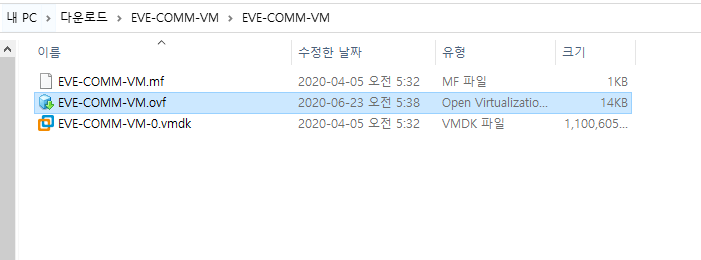

압축이 완료되면 폴더에서 EVE-COMM-VM.ovf 파일을 더블클릭 합니다.

자동으로 VMware Workstation프로그램이 실행이 되고 아래와 같은 창이 열립니다.

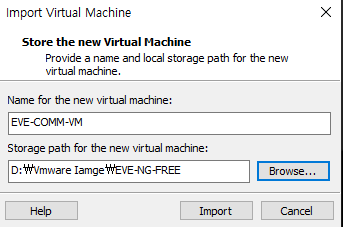

밑에 Browser버튼을 클릭후 EVE-NG 설치될 폴더를 선택해줍니다.

전 D:VMware Image\EVE-NG-FREE 라는 폴더에다가 EVE-NG 설치하겠습니다.

아래와 Nmae를 수정하고 싶으시면 적당한 이름으로 수정해줍니다.

Import버튼을 클릭합니다.

EVE-NG OVF파일이 Import될떄까지 기다립니다.

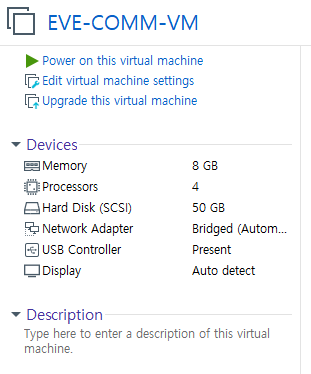

완료되면 Edit virtual machine settings 클릭합니다.

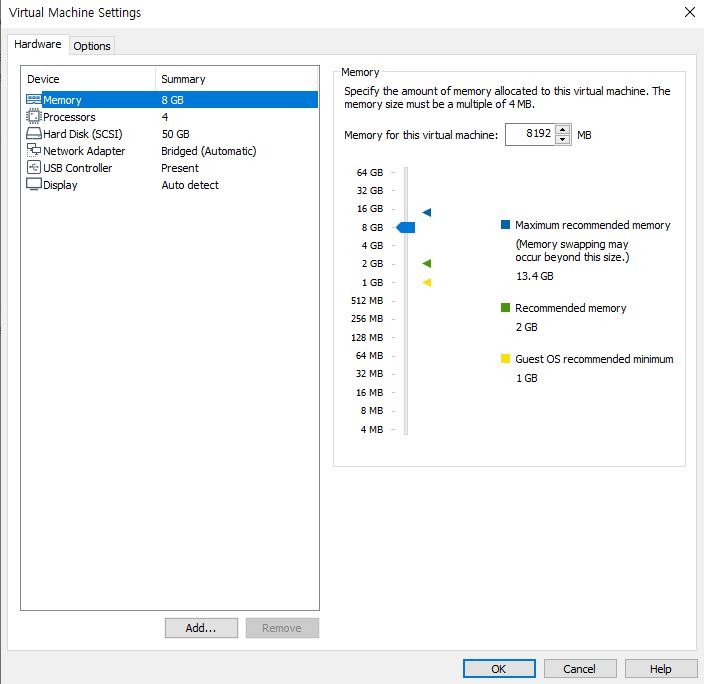

내 노트북은 16G인데 EVE-NG에다가 8G을 할당하겠습니다.

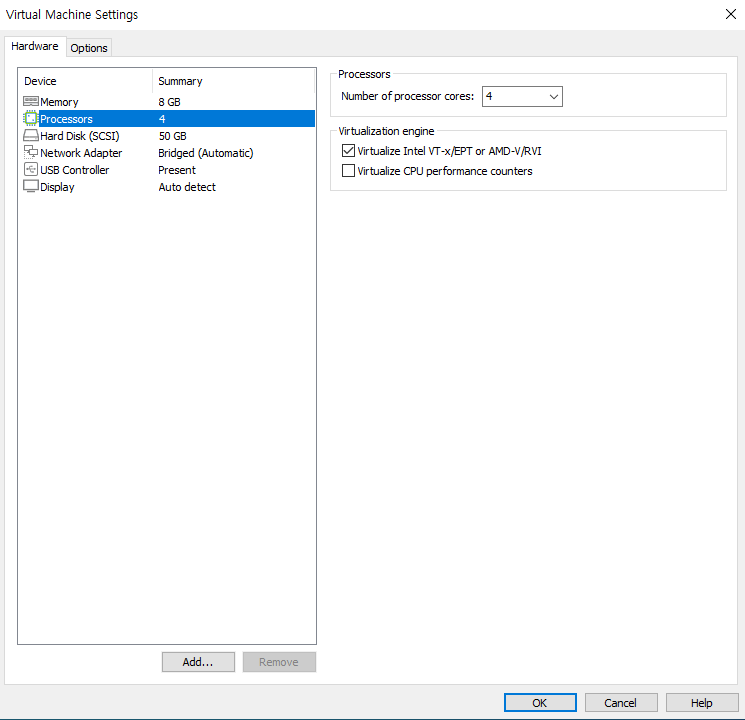

제 노트북은 CPU한개에 쿼드 코어입니다. 아래와 같이 설정 하겠습니다.

그리고 Virtualize Intel VT 꼭 체크가 되어져 있어야 합니다.

아래와 같이 작업 관리자에서 성능을 확인후 CPU셋팅에서 설정값을 입력하셔도 됩니다.



소켓: 1(CPU1)

코어: 4개

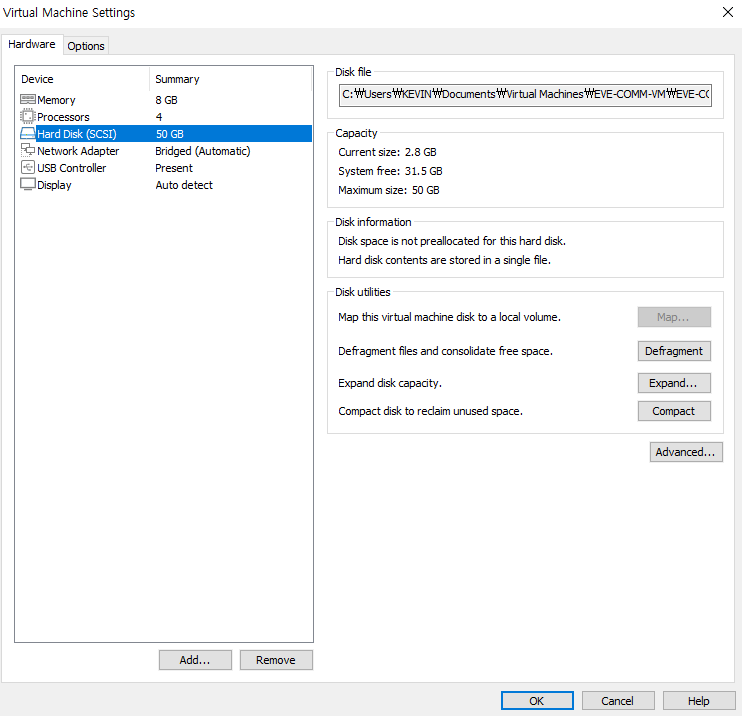

하디스크는 디플트로 50G로 되어져 있는데 이 부분은 수정하지 않습니다.

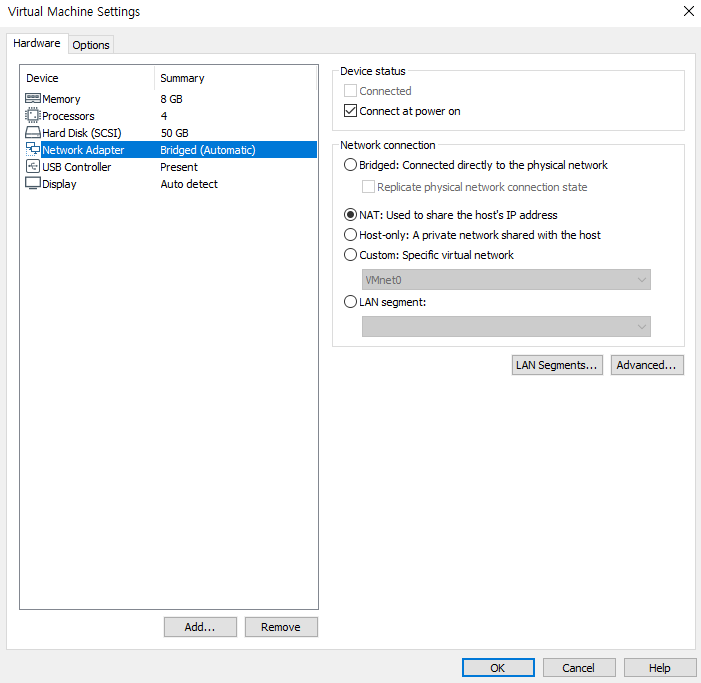

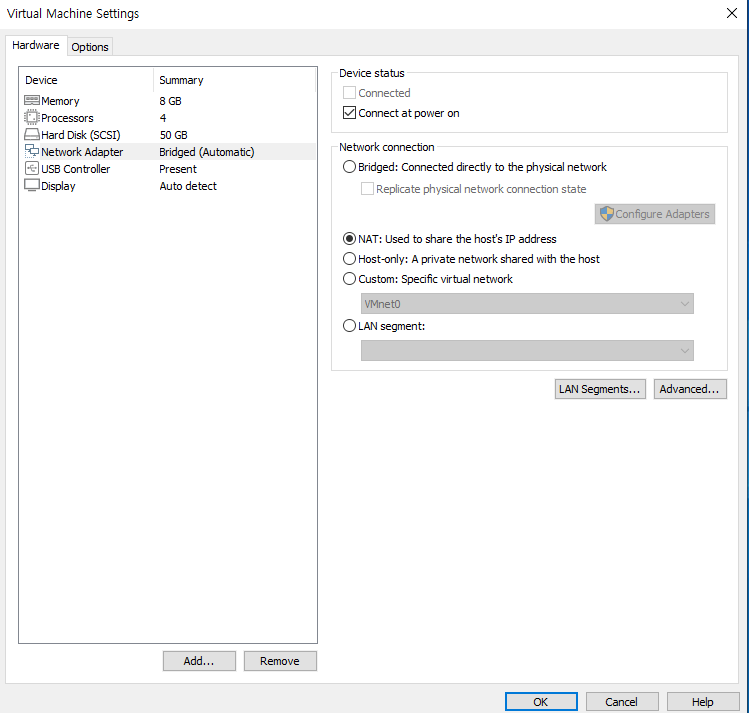

Network Adapter항목에서 디폴트로 Bridge되어져 있는데 이걸 NAT로 변경합니다.

VMware Workstation에서 자체적으로 제공하는 NAT를 이용해서 VM들을 인터넷과 통신하게 합니다.

Bridge를 선택하면 현재 사용중인 LAN또는 Wireless IP대역을 추가적으로 받게 됩니다.



NAT를 선택하고 OK버튼을 클릭 합니다.

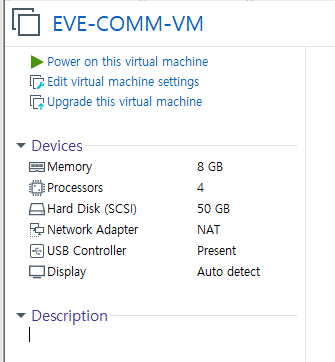

Power on this virtual machine 버튼을 클릭해서 EVE-NG를 실행합니다.

부팅이 완료 되면 아래와 같이 ip 주소를 확인 할수 있습니다.

CLI 로그인 정보입니다.

ID: root

Password: eve

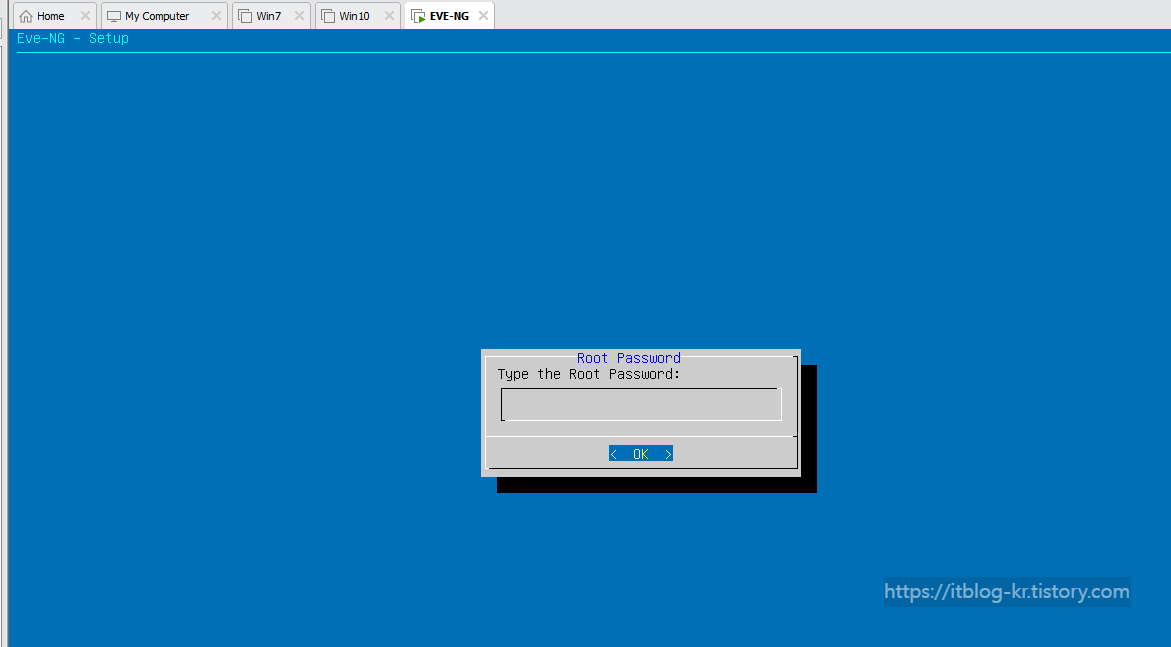

새로운 Root Password를 입력합니다.

똑같은 패스워드를 한번더 입력하고 엔터키를 누릅니다.

Hostname은 디폴트값을 사용 하겠습니다. 엔터키를 누릅니다.

디폴트 DNS domain name도 디폴트값을 사용하겠습니다. 엔터키를 누릅니다.

IP를 선택할수 옵션은 두가지가 있습니다.

  • DHCP
  • STATIC

IP주소를 고정적으로 사용 하기 위해서는 Static를 선택하고 엔터키를 누릅니다.

IP주소를 확인하기 위해서 VMware Workstation에서 아래와 같이 선택합니다.

VMnet1는 Host-only

VMnet8은 NAT



두개의 네트워크 어탭터가 보입니다.

VMnet8를 선택하고 NAT settings... 버튼을 클릭합니다.

아래와 같이 IP정보, 서브넷마스크, 디폴트게이트웨이 주소를 알수 있습니다.

우리는 192.168.130.251을 EVE-NG주소로 사용 하겠습니다.

IP주소를 입력 합니다.

서브넷마스크 주소를 입력 합니다.

디폴트케이트웨이 IP주소를 입력하고 엔터키를 누릅니다.

1차 도메인주소를 입력합니다. 구글도메인을 입력하고 엔터키를 누릅니다.

2차 도메인주소를 입력합니다. 2차 구글 도메인주소를 입력하고 엔터키를 누릅니다.

NTP Server는 사용하지 않겠습니다. 그냥 엔터키를 누릅니다.

direct connection를 체크하고 엔터키를 누릅니다.

EVE-NG VM재부팅후 IP주소가 우리가 설정한 STATIC IP주소로 변경되었습니다. 이 주소는 재부팅해도 항상 이 IP주소를 유지합니다.



아래와 같이 로그인한후에 ping 8.8.8.8 입력하여 인터넷되는지 확인합니다.

그리고 중지 하려면 ctrl+c를 여러번 누르면 ping이 중지 됩니다.



GUI 로그인 정보입니다.

Username: admin

Password: eve



로그인을 시도 합니다.

로그인이 성공하면 아래와 같은 페이지를 볼수 있습니다.

이렇게 EVE-NG 설치를 했고 아래의 파일들은 더이상 필요가 없습니다.

삭제해줍니다.

VMware Workstation Player16(무료) 가상화 프로그램을 이용해서 EVE-NG를 설치 하려면 아래 링크 참조 부탁드립니다.



itblog-kr.tistory.com/4



네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VMware Player을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면

itblog-kr.tistory.com



VirtalBox(무료) 가상화 프로그램을 이용해서 EVE-NG를 설치 하려면 아래 링크 참조 부탁드립니다.

itblog-kr.tistory.com/5



네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VirtualBox을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면 아

itblog-kr.tistory.com

감사합니다.

'EVE-NG' 카테고리의 다른 글

[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27
[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2020.11.26
[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항  (0) 2020.11.25
[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?  (0) 2020.11.24

안녕하세요.



저번 글에서는 네트워크 시뮬레이션이 대해서 알아보았습니다.

네트워크 시뮬레이션 EVE-NG 설치전 EVE-NG에 대해서 알고 싶으시다면 아래에 링크를 참조후 EVE-NG 설치 하시면 됩니다.



itblog-kr.tistory.com/1



네트워크 시뮬레이션 EVE-NG란?

안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬

itblog-kr.tistory.com

EVE-NG 공식 홈페이지에서 다운로드 메뉴을 클릭해 보시면 아래와 같이 파일을 제공합니다.



1. OVF 파일 - virtual box, VMware Player, VMware Workstation, VMware ESXi등 에 설치 가능 합니다.

2. IOS 파일 - 리눅스 데스크탑.



설치 요구사항



1. 가상화 프로그램



개인적인 데스크탑 또는 노트북에서 윈도우 7, 8 or 10 사용 하시면 아래와 같은 가상화 프로그램을 설치 하시고 그 안에 EVE-NG를 설치 할수 있습니다.



  • VirtualBox(무료)
  • VMware Player(무료)
  • VMware Workstation(유료)

또는 개인적인 서버 또는 회사 서버에 하이퍼바이져(VMware ESXi) 등을 설치 후 그 안에 EVE-NG 설치 할수 있습니다.



  • VMware ESXi(무료)

EVE-NG는 VMware 권장합니다. OVF 파일 EVE-NG 홈페이지에서 다운로드 후 몇번 클릭만으로 손쉽게 설치 할수 있습니다.



또는 가상화 안에 또는 직접 서버에 리눅스 설치 후 IOS파일을 다운로드 받고 설치 가능 합니다.



이 강의에서는 VMware Workstation 이용해서 EVE-NG를 설치해 보겠습니다.



2. CPU (Intel or AMD)

가상화를 사용 하기 위해서는 CPU에서 가상화를 지원 해야 합니다.

그리고 최소 i5 또는 i7 이상을 권장합니다.



  • Intel VT(권장)
  • AMD-V(SVM)

오래전부터 Intel과 AMD 가상화를 지원해 왔으며 현재 쓰고 있는 노트북 또는 데스크탑이 너무 오래 되지 않았으면 크게 신경쓰지 않아도 됩니다.



3. 메모리



EVE-NG안에 각종 장비들을 테스트 할때 장비들 마다 요구되는 vCPU는 Memory가 다 다릅니다.

테스트 하고자 하는 장비 또는 수량에 따라서 메모리도 요구사항도 다릅니다.



4. BIOS에서 CPU 가상화 부분이 Enable 되어져 있어야지 가상화를 지원합니다.

메인보드 제조사, 또는 노트북 제조사 별로 바이오스 접속 하는 방법이 다릅니다.

  • ASUS: F2 또는 DEL
  • ECS 메인보드: DEL
  • 삼성: F2
  • LG: F2
  • 도시바: F1 또는 F2
  • 소니: F2 또는 ASSIST버튼
  • HP: ESC 또는 F10
  • 레노버: F2 또는 Fn+F2
  • 에이서: F2 또는 DEL
  • DELL F1 또는 F2
  • 에즈락: F2 또는 DEL
  • ZOTAC: DEl
  • 기가바이트 메인보드: F2 또는 DEL
  • MSI: DEL

위와 같은 방법으로 바이오스에 접속이 않되면 메인보드 제조사 또는 노트북/데스크탑 고객센터에 전화하셔서 모델명 말씀해주시면 바이오스 접속 할수 있는 키를 알수 있습니다.



제가 전에 레노버 Thinkpad13를 사용 했었는데, 아래와 같이 가상화 부분을 Enable 해줘야 합니다.



** 바이오스 또는 제조사마다 경로가 다를수 있습니다. **



다음 블로그에서는 제 개인 보트북(Windows 10)에서 VMware Workstation 설치하고 EVE-NG를 설치해 보겠습니다.



1. 바이오스에서 Virtualization Technology - Enable

2. VMware Workstation 설치

3. EVE-NG OVF download

4. EVE-NG 설치 및 확인

'EVE-NG' 카테고리의 다른 글

[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27
[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2020.11.26
[EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (1) 2020.11.26
[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?  (0) 2020.11.24

안녕하세요.



오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다.



1. 네트워크 시뮬레이션이 무엇인가요?



네트워크를 공부 하기 위해서는 실습이 중요합니다. 네트워크 시뮬레이션이 없던 시절에는 공부 또는 테스트를 위해서는 아래와 같이 비용이 발생 합니다.



  1) 네트워크 장비 구매(Cisco, Juniper, 보안장비 등) - 구매 비용 발생

  2) 집 또는 회사에 설치 후 원격으로 접속하여 공부 및 테스트 - 매달 전기세 발생.



예를 들어 2006년 당시 Cisco 자격증인 CCIE Routing and Switch를 공부 하기 위해서는 장비를 모두 구매를 해야 했었습니다. 이유는 그 당시에는 네트워크 장비를 시뮬레이션 할수 있는 프로그램이 없었습니다.



Cisco Router 2511(RSA) - 30만원

Cisco Router 252(Frame Relay) - 30만원

Cisco Router 2611 * 8 - 160만원(개당 20만원)

Cisco Router 2611 * 3(백본용) - 60만원(개당 20만원)

Cisco Switch 3550 * 2 - 400만원(개당 200만원)



위과 같은 부분이 1) 네트워크 장비 구매 비용이고, 이 장비들을 전원을 넣고 공부 할때 매월 2) 전기세를 지불을 해야 합니다.



하지만, 현재 네트워크 시뮬레이션을 이용해서 위와 같은 장비를 구매 없이 무료로 사용 할수 있습니다.



2. 네트워크 시뮬레이션을 사용 목적?

제 개인적인 생각에는 크게 2가지로 분류 할수 있습니다.



1) 공부 목적 - 학생 입장에서 공부 할때 실습이 중요합니다. 네트워크 시뮬레이션을 사용하면 무료로 실습을 할수 있습니다.

2) 테스트 목적 - 네트워크 엔진니어 입장에서는 이기종간에 호완성 테스트, 또는 특정 기술을 테스트 할때 사용 할수 있습니다. 또는 실망에 설정값을 적용하기 전에, 테스트 환경을 만들고, 추가적인 설정값을 미리 테스트 망에 적용함으로서 장애 및 추후에 일어날 문제점을 미리 확인 하여 장애율을 낮출수 있습니다.



3. 네트워크 시뮬레이션 종류?



1) GNS3(무료) -- 공식 홈페이지 www.gns3.com/



https://www.gns3.com/

Incompatible Browser! Looks like you're using an older browser. To get the best experience, please upgrade. UPGRADE MY BROWSER

www.gns3.com

2) EVE-NG(무료버젼 또는 유료버전) -- 공식 홈페이지 www.eve-ng.net/



https://www.eve-ng.net/

Offer: 18 months EVE Professional (personal) with 25% off. Visit our web page at 27th of November. (Any time zone) EVE-NG Professional Edition: EVE-NG PRO platform is ready for today’s IT-world requirements. It allows enterprises, e-learning providers/ce

www.eve-ng.net

3) Cisco VIRL(유료버전) -- 공식 홈페이지 learningnetworkstore.cisco.com/cisco-modeling-labs-personal/cisco-cml-personal



20 node: $199(USD) 1년

40 node: #349(USD) 1년



Cisco Modeling Labs - Personal

Get valuable IT training resources for all Cisco certifications. Access IT certification study tools, CCNA practice tests, IT salaries, and find IT jobs.

learningnetworkstore.cisco.com



위와 같이 3가지 네트워크 시물레이션중에서 오늘은 EVE-NG에 대해서 알아보겠습니다.



EVE-NG Community(무료) - 유료 기능은 사용 할수 없습니다.



EVE-NG Professional(유료) - 할인쿠폰 없이 1년에 14만원 입니다.

  • EVE-NG Professional Base 1 year License
    위 라이센스는 Professional features 사용 및 2명의 활성화된 관리자 제약사항이 없습니다. 관리자는 제약사항없이 모든것을 관리 할수 있습니다. 예로 들어 폴더, 랩, 노드 및 계정에 대한 생성, 삭제 및 수정 할수 있습니다.

    아래 Professional Features들을 참조 하시기 바랍니다.





EVE-NG Corporate/Learning Center(유료) - 아래와 같이 라이센스별로 기능이 달라집니다.

  • EVE-NG PRO – Base License
    위 라이센스는 Professional features 사용 및 2명의 활성화된 관리자 제약사항이 없습니다. 관리자는 제약사항없이 모든것을 관리 할수 있습니다. 예로 들어 폴더, 랩, 노드 및 계정에 대한 생성, 삭제 및 수정 할수 있습니다.
    EVE-NG PRO는 최대 128개 개정을 생성할수 있지만, 라이센스에 위해서 활성화된 세션, 역활등에 제약사항이 있습니다. 동시에 여러계정이 사용할수 있는 접속자 수를 늘리기위해서는 아래의 추가적인 라이센스를 구매하시길 바랍니다.
  • EVE-NG PRO – Administrator License
    이 라이센스는 관리자 역활을 위해서 1명의 추가적인 활성화된 세션을 가질수 있습니다. 이 관리가 역활은 제약사항없이 모든것을 관리 할수 있습니다. 예를 들어, 계정, 노드, 랩 및 폴더를 생성, 삭제 및 수정 할수 있습니다.
    관리자 계정이 오직 계정을 생성 및 수정할수 있습니다.
  • EVE-NG PRO – Editor License
    이 라이센스 편집자 역활을 위해서 추가적인 1명의 활성화된 세션을 가집니다. 이 편집자 역활은 개인적은 폴더에 제역사항이 있고 추가적인 폴더, 랩 및 노드를 수정, 삭제, 생설할수 있는 권환이 있습니다.
  • EVE-NG PRO – User License
    이 라이센스는 유저 역활을 위해서 추가적으로 1명에 활성화된 세션을 가집니다. 이 유저 역활은 개인적은 폴더에 제약사항이 있고, wipe 노드, 정지 및 시작 할수 있는 권환이 있습니다. 관리자 계정은 폴더, 랩, 계정 폴더를 관리하기 위해서 필요 합니다.

EVE-NG Community, Professional, and Corporate/Learning Center 기능 차이점은 아래의 표를 참조하시길 바랍니다.



공부 및 테스트 하기위해서 무료 버전을 사용 해도 크게 문제가 없습니다.

무료 버전 제약사항



  • 최대 63 node 사용 할수 있습니다. 즉 라우터 스위치 등 63개까지 동시에 실행할수 있습니다
  • 여러 계정을 만들수 없고 동시 접속이 불가능 합니다
  • 설정값을 export/import를 로컬 PC에 저장 하거나 불러올수 없습니다.

등등에 제약사양이 있지만 개인용으로 공부 하기에는 위와 같은 사항은 제약사항이 아닙니다.



아래의 리스트는 현재 EVE-NG가 지원 가능한 네트워크, 서버, 보안 장비등 리스트 입니다.



Dynamips (Cisco IOS emulation)

  • c7200-adventerprisek9-mz.152-4.S6 (supported cards: PA-FE-TX, PA-4E, PA-8E)
  • c3725-adventerprisek9-mz.124-15.T14 (supported cards: NM-1FE-TX, NM-16ESW)
  • c1710-bk9no3r2sy-mz.124-23
  • Other images from the  series above should work too

IOL (IOS on Linux also known as IOU)

  • L2-ADVENTERPRISE-M-15.1-20131216.bin
  • L2-ADVENTERPRISE-M-15.1-20140814.bin
  • L2-IPBASEK9-M-15.1-20130726.bin
  • L3-ADVENTERPRISEK9-M-15.4-1T.bin
  • L3-ADVENTERPRISEK9-M-15.4-2T.bin
  • L3-ADVIPSERVICES-M-15.1-2.9S.bin
  • And all newer version

Qemu images

  • Cisco ACS 5.6, 5.8
  • Cisco AMP Private cloud
  • Cisco ISE 1.2, 1.4
  • Cisco ISE 2.1, 2.2, 2.3, 2.4, 2.6
  • Cisco ASA 8.0.2 (Single and Multi Context)
  • Cisco ASA 8.4 Multicontext Support
  • Cisco ASA 9.1.5 Multicontext Support
  • Cisco ASAv 9.6.2, 9.7.1 or later
  • Cisco DCNM 11.x
  • Cisco IPS 7.1
  • Cisco Firepower 6.x  Management centre (FMC)
  • Cisco Firepower 6.x Threat defence ASAv (FTD)
  • Cisco Firepower 6.x NGIPSv
  • Cisco Firepower 5.4 (NGIPS, FMC)
  • Cisco CSR 3.16, 3,17
  • Cisco CSR 16.x (Everest, Fuji, etc)
  • Cisco CSR SD-WAN 16.x
  • Cisco vIOS L3
  • Cisco vIOS L2
  • Cisco ESA 9.7, 9.8, 10.x, 11.x Email Security Appliance
  • Cisco WSA 8.6, 9.2 10.x, 11.x Web Security Appliance
  • Cisco CDA 1.0 Context Delivery Agent
  • Cisco NXOS Titanium 7.1.0.3
  • Cisco NXOSk9 (require source of 2xCPU and 8G RAM for single node)
  • Cisco Prime Infra 3.x
  • Cisco StealthWatch 7.x
  • Cisco XRv 5.2.2, 5.3.2, 6.0.1, 6.0.2
  • Cisco XRvK9 6.x.x (require source of 4xCPU and 16G RAM for single node)
  • Cisco vWLC, 7.4. 8.0.100, 8.2.x, 8.3.x, 8.6
  • Cisco vNAM Virtual Network Analysis Module 6.2.x
  • Cisco vWAAS 200.5.5, 6.2.3
  • Cisco Viptela SD-WAN 18.x, 19.x
  • Cisco CUCM 11.5.1.11900-26, 12.x
  • Juniper vSRX 12.1.47D
  • Juniper Olive M series
  • Juniper vSRX NG 15.1×49-D40.6, D70, D100, D110
  • Juniper vSRX NG 17.x, 18.x, 19.x, 3.0
  • Juniper vMX 14.1.4R10
  • Juniper vMX 16.1R3.10, 17.x, 18.x, 19.x  VCP (control plane node)
  • Juniper vMX 16.1R3.10, 17.x, 18.x, 19.x VFP (forwarding plane node)
  • Juniper vMX 17.1, 17.2, 17.3, 18.x, 19.x VCP (control plane node)
  • Juniper vMX 17.1, 17.2, 17.3, 18.x, 19.x VFP (forwarding plane node)
  • Juniper vQFX 10K VRE 15.1X53, 17.x, 18.x (routing engine)
  • Juniper vQFX 10K VFE 15.1X53, 17.x, 19.x (forwarding engine)
  • Juniper VRR 18.x, 19.x
  • Junos J-Space 16.1
  • Kerio Control Firewall
  • Alcatel 7750SR: 13.0.R3
  • A10, vThunder 2.7.1, 4.x
  • Apple OSX ( https://github.com/kholia/OSX-KVM )
  • Aruba: Clearpass 6.x
  • Aruba Virtual Mobility Controller 8.x
  • Aruba CX Switch
  • Arista vEOS 4,17.2F and later versions
  • Barracuda NGFW
  • Brocade vADX 3.01.1
  • Checkpoint FW: R77-20, R77-30, R80-x
  • Citrix Netscaler 11.0.62
  • Dell SonicWall 11.3.0
  • CumulusVX 2.5.3, 3.6, 3.7
  • Cyberoam FW
  • ExtremeOS 21.1.14
  • F5 BIG-IP 12.x, 13.x, 14.x, 15.x
  • F5 BIG-IQ 6.x
  • Fortinet Manager v5.x, v6.x
  • Fortinet Mail 5.3, 5.4
  • Fortinet FGT v5.x, 6.x
  • Fortinet 5.2.3, 5.6, 6.x
  • Huawei USG6000v
  • Huawei Ar1000v Router
  • HP VSR 1000 7.x
  • Infoblox 8.x
  • Mikrotik 6.30.2, 6.40
  • PaloAlto FW 7.0, 7.1, 8.x, 9.x
  • PaloAlto Panorama 8.x, 9.x
  • Pulse Secure
  • pfSense FW 2.3, 2.4
  • Radware Alteon
  • Riverbed VCX 9.x
  • Silver Peak SD-WAN 8.x
  • SonicWALL FW NSv 200.x
  • Sophos  XG Firewall, SG UTM
  • S-Terra FW, Gate 4.1,
  • S-Terra CSP-VPN gate 3.1
  • TrendMicro FW VTPS 5.x
  • Versa Networks SD-WAN 16.x
  • VMWare ESXi 6.5, 6.7
  • VMWare vCenter 6.5, 6.7
  • VMWare NSX 6.4
  • VMware SD-WAN Velocloud 3.x
  • VyOS 1.1.6
  • Windows 7
  • Windows 8.1
  • Windows 10
  • Windows Server 2003
  • Windows Server 2008R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Linux TinyCore
  • Linux Slax
  • Linux Mint
  • Linux Kali x64 Full
  • Linux Kali x386 light
  • Linux Ubuntu Desktop 16.04, 18.x
  • Linux DSL 4.4.10
  • Linus Ubuntu Server 16.04, 18.x Webmin
  • Linux NETem: NETem bandwidth limitation, delay, jitter and packet loss.
  • Ostinato traffic generator 0.7, 0.8, 9.0

'EVE-NG' 카테고리의 다른 글

[EVE-NG #6] vIOS cisco 라우터 설치하기  (1) 2020.11.28
[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)  (0) 2020.11.27
[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)  (0) 2020.11.26
[EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)  (1) 2020.11.26
[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항  (0) 2020.11.25

+ Recent posts

티스토리툴바
