[2025][CISCO ISE#24] - High Availability

안녕하세요.



Cisco ISE high Availabilty에 대해서 알아보겠습니다.



Cisco ISE 노드를 설치하면 독립 형태로 관리, 정책에서 제공하는 모든 기본 서비스가 서비스 및 모니터링 Persona가 실행됩니다.  Cisco ISE 노드의 관리 포털에 로그인하여 구성하고 기본적으로 독립형 Cisco ISE 노드의 서비스입니다. 하지만 HA를 설정하면 ISE 노드별로 PAN, PSN, MnT등을 동작 시킬수 있습니다.

HA 설정하기 전에 아래처럼 요구 사항을 확인 합니다.

1. Cisco ISE 노드는 Version, Patch Number는 동일해야 합니다.

2. The Primary ISE는 Standardalone으로 동작하면 않됩니다. 기본적으로 ISE설치하면 Standardalone으로 동작 합니다.

3. 모든 ISE에 admin 계정을 알아야 합니다.

4. 모든 ISE에 hostname은 DNS에 등록 되어야 하고 서로간에 DNS에 통신이 되어야 합니다.

5. ISE01노드는 system certificate



기본 정보는 아래와 같습니다.

ISE01 FQDN - ise01.test.local

ISE02 FQDN - ise02.test.local

ISE01 IP: 192.168.10.191

ISE02 IP: 192.168.10.192

ISE01 and ISE02 username/password  -  admin/xxxxxx

ISE01 - Primary

ISE02 - Secondary

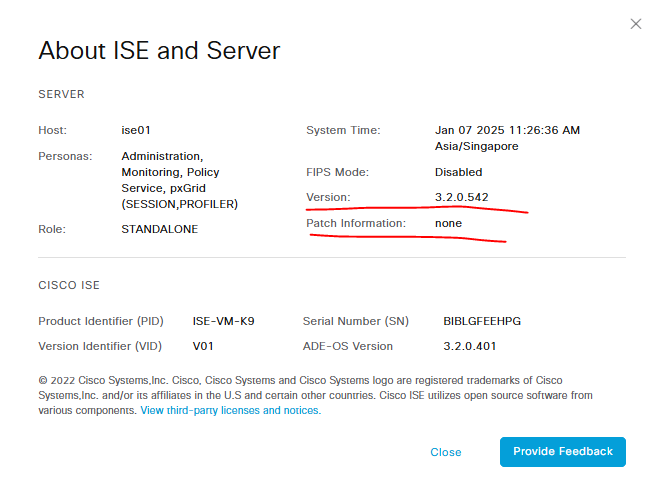

1. ISE01 version 및 Patch 확인

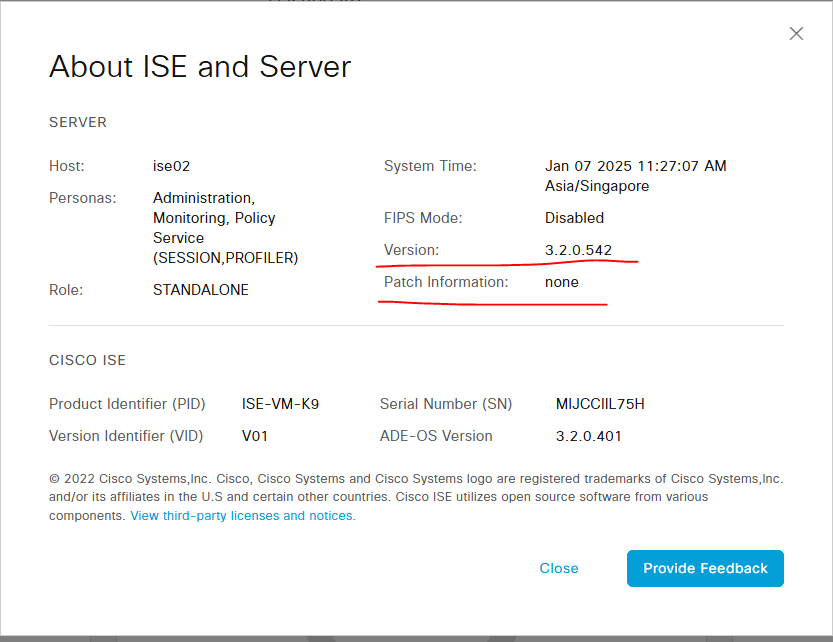

2. Cisco ISE02 version 및 patch



3. Cisco ISE Priarmy를 Standardalone으로 동작중인데, 이것을 수정합니다

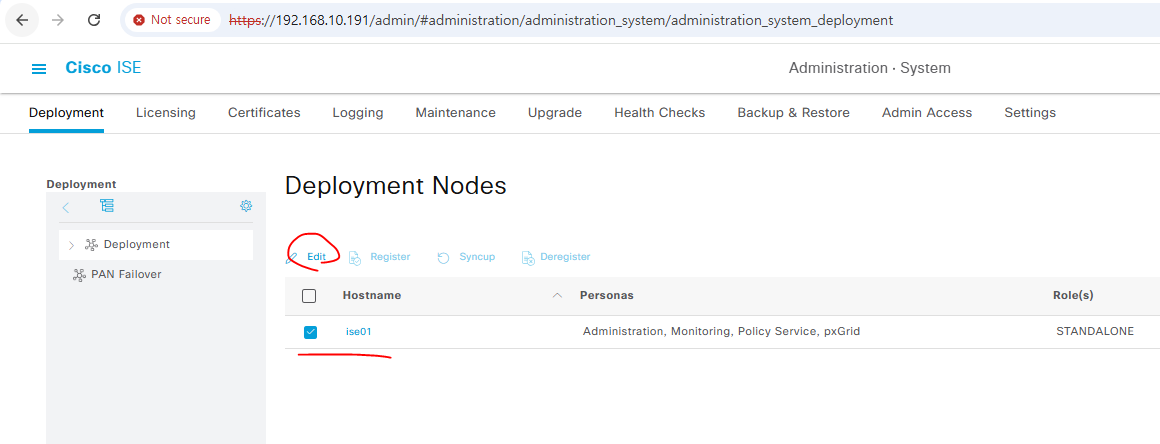

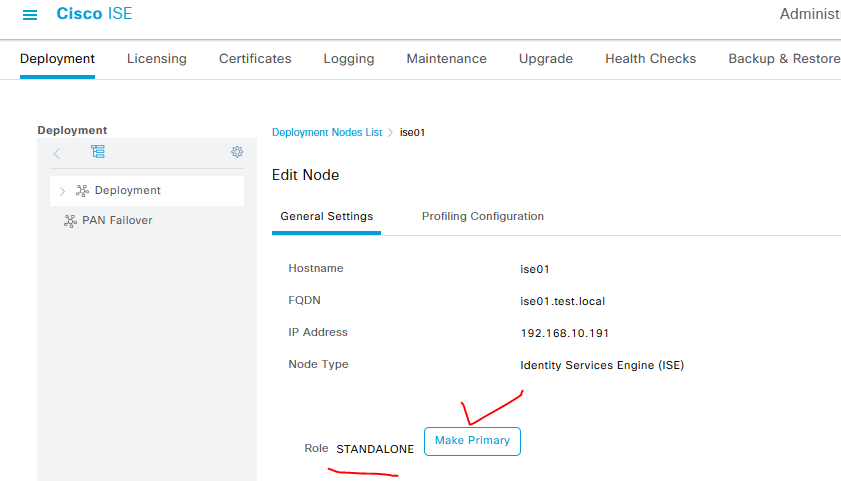

현재 Standard alone으로 동작중입니다. 아래 Make Primary를 클릭 합니다.

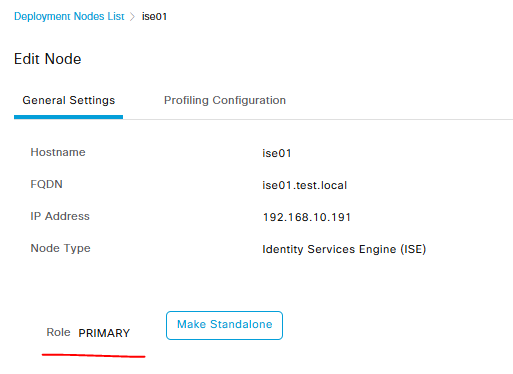

Role - Primary로 변경 되었습니다. 그리고 SAVE버튼을 클릭 합니다.

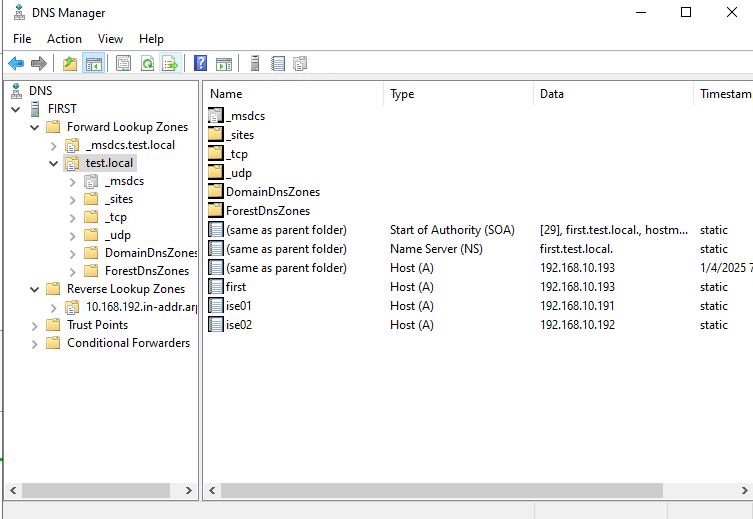

4. DNS 정보를 확인합니다. 이전글에서 DNS Server에서 A레코드를 생성 하였습니다.



ISE01 CLI 접속합니다.

ise01/admin#ping ise02.test.local PING ise02.test.local (192.168.10.192) 56(84) bytes of data. 64 bytes from 192.168.10.192: icmp_seq=1 ttl=64 time=0.323 ms 64 bytes from 192.168.10.192: icmp_seq=2 ttl=64 time=0.370 ms 64 bytes from 192.168.10.192: icmp_seq=3 ttl=64 time=0.459 ms 64 bytes from 192.168.10.192: icmp_seq=4 ttl=64 time=0.448 ms --- ise02.test.local ping statistics --- 4 packets transmitted, 4 received, 0% packet loss, time 3050ms rtt min/avg/max/mdev = 0.323/0.400/0.459/0.056 ms ise01/admin#



ISE02 CLI접속합니다

ise02/admin#ping ise01.test.local PING ise01.test.local (192.168.10.191) 56(84) bytes of data. 64 bytes from 192.168.10.191: icmp_seq=1 ttl=64 time=0.422 ms 64 bytes from 192.168.10.191: icmp_seq=2 ttl=64 time=0.349 ms 64 bytes from 192.168.10.191: icmp_seq=3 ttl=64 time=0.364 ms 64 bytes from 192.168.10.191: icmp_seq=4 ttl=64 time=0.231 ms --- ise01.test.local ping statistics --- 4 packets transmitted, 4 received, 0% packet loss, time 3083ms rtt min/avg/max/mdev = 0.231/0.341/0.422/0.071 ms ise02/admin#



5. System Certificate



지금부터 Cisco ISE HA설정 하겠습니다.

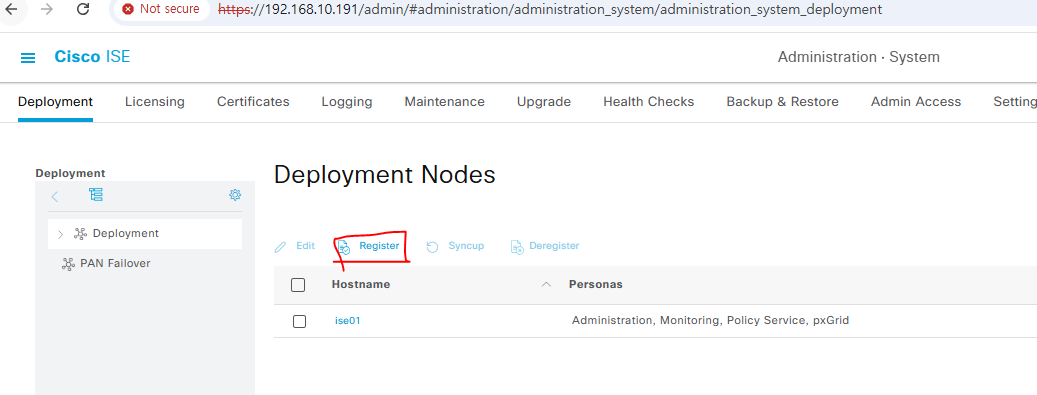

1.  Register 버튼을 클릭 합니다.

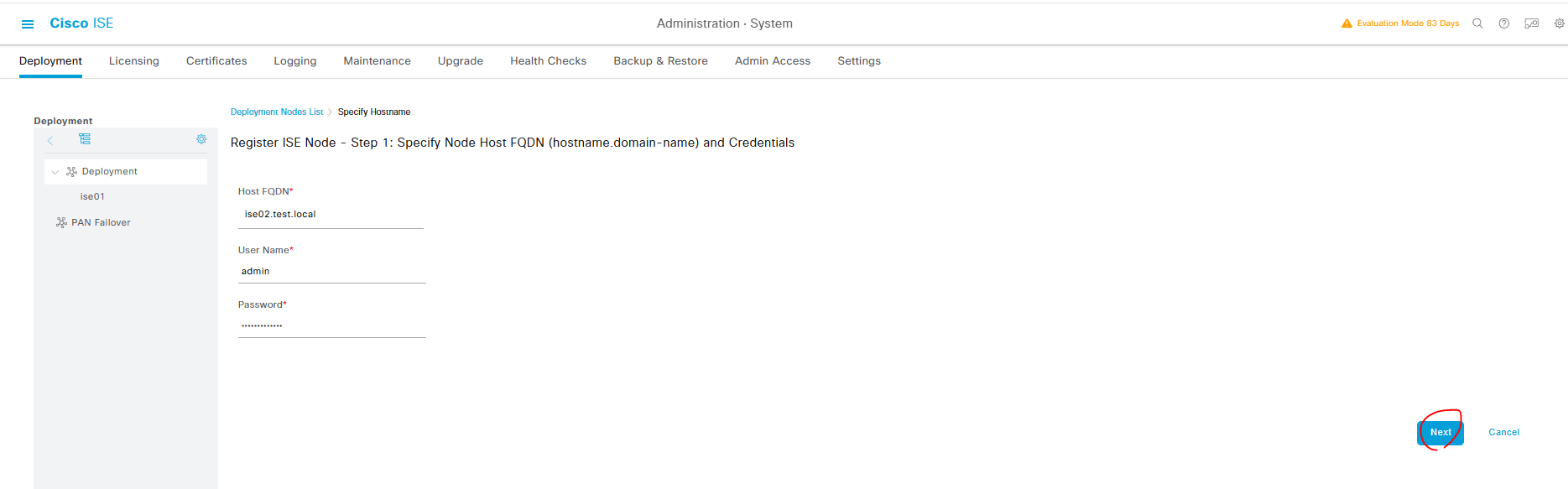

2. 아래처럼 입력 합니다.

host FQDN : ise02.test.local

username: admin

password: xxxxx

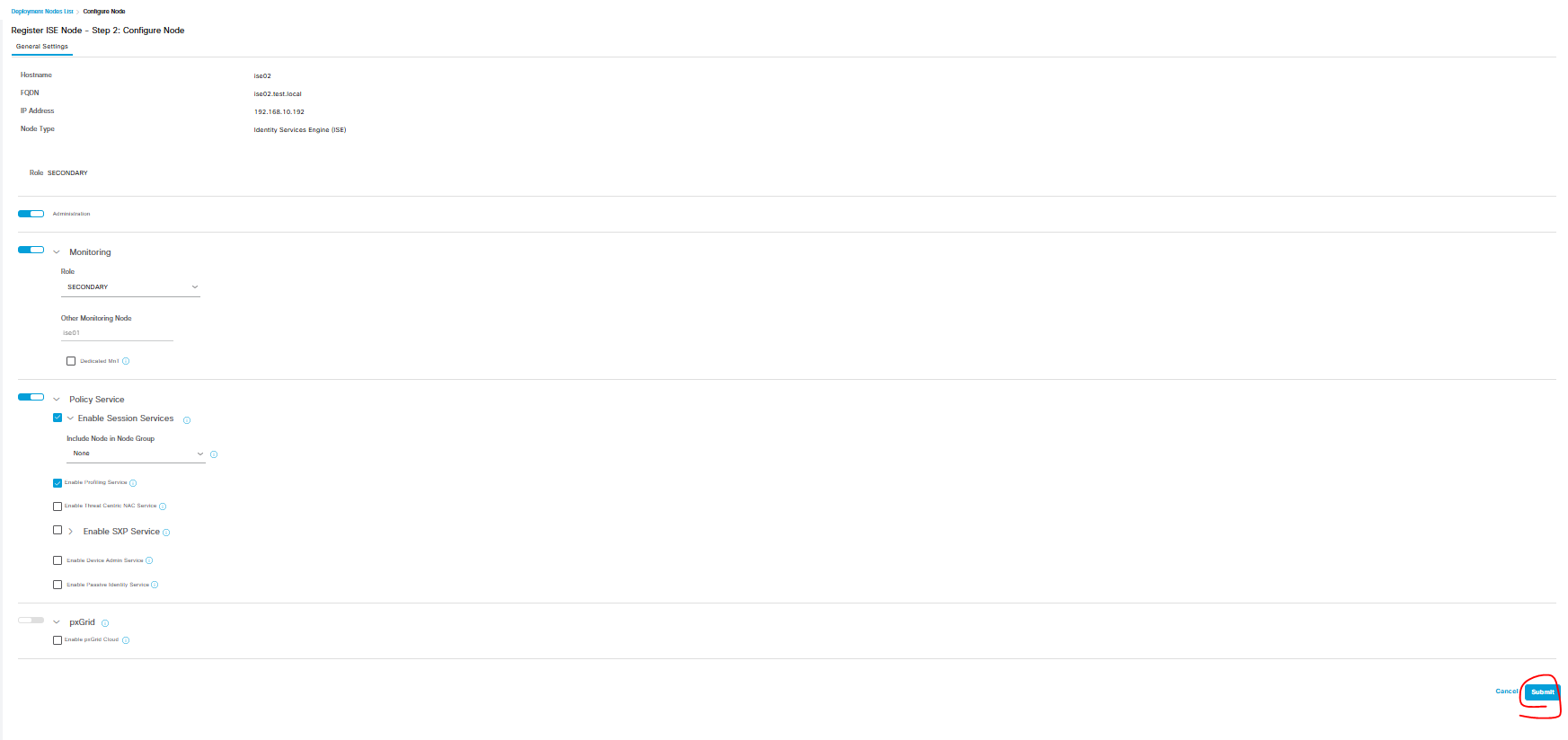

3. Submit버튼을 클릭 합니다.

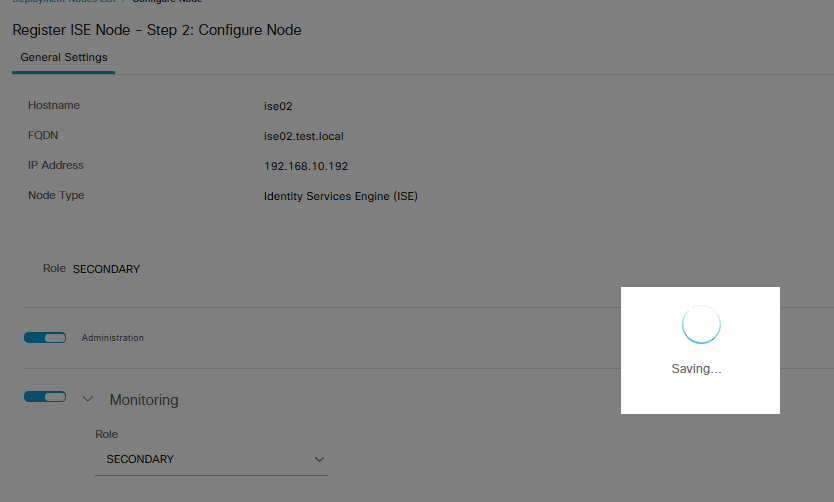

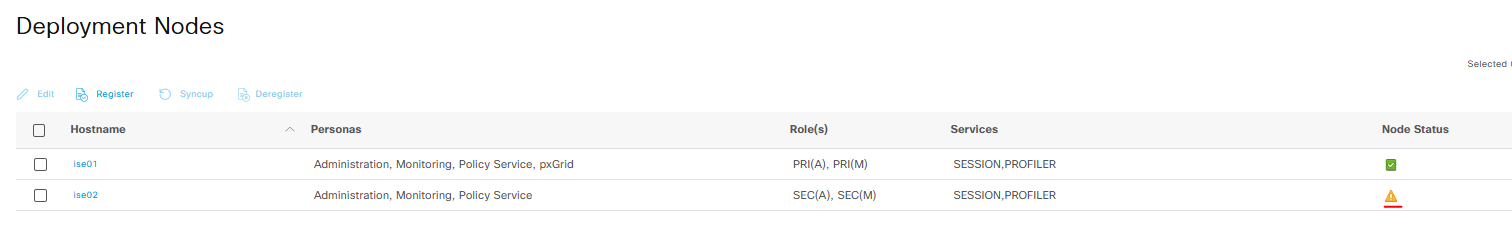

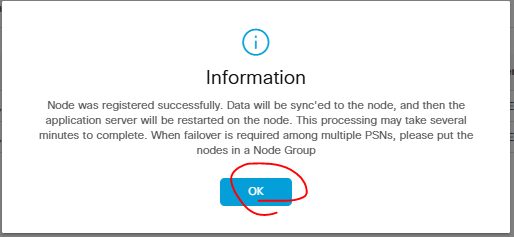

HA 구성중입니다. 기다립니다.

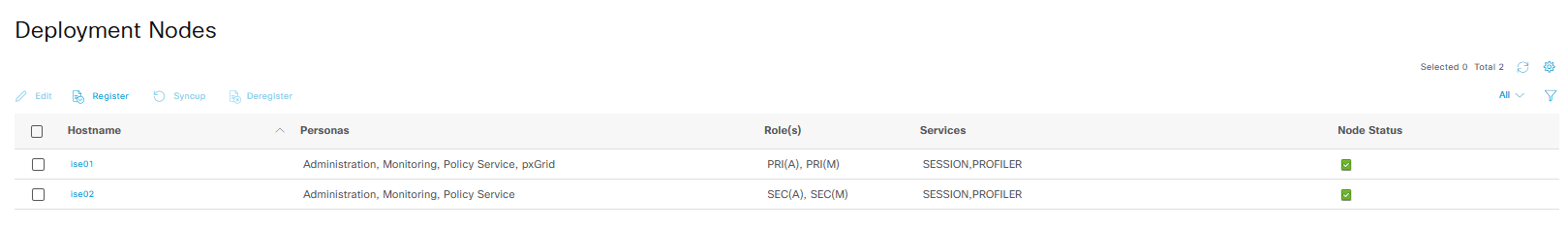

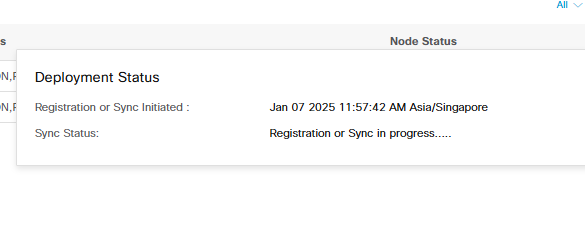

현재 동기화중이라서 저렇게 Node Status에 표시 됩니다. 10분 정도 기다리고 다시 확인 합니다.

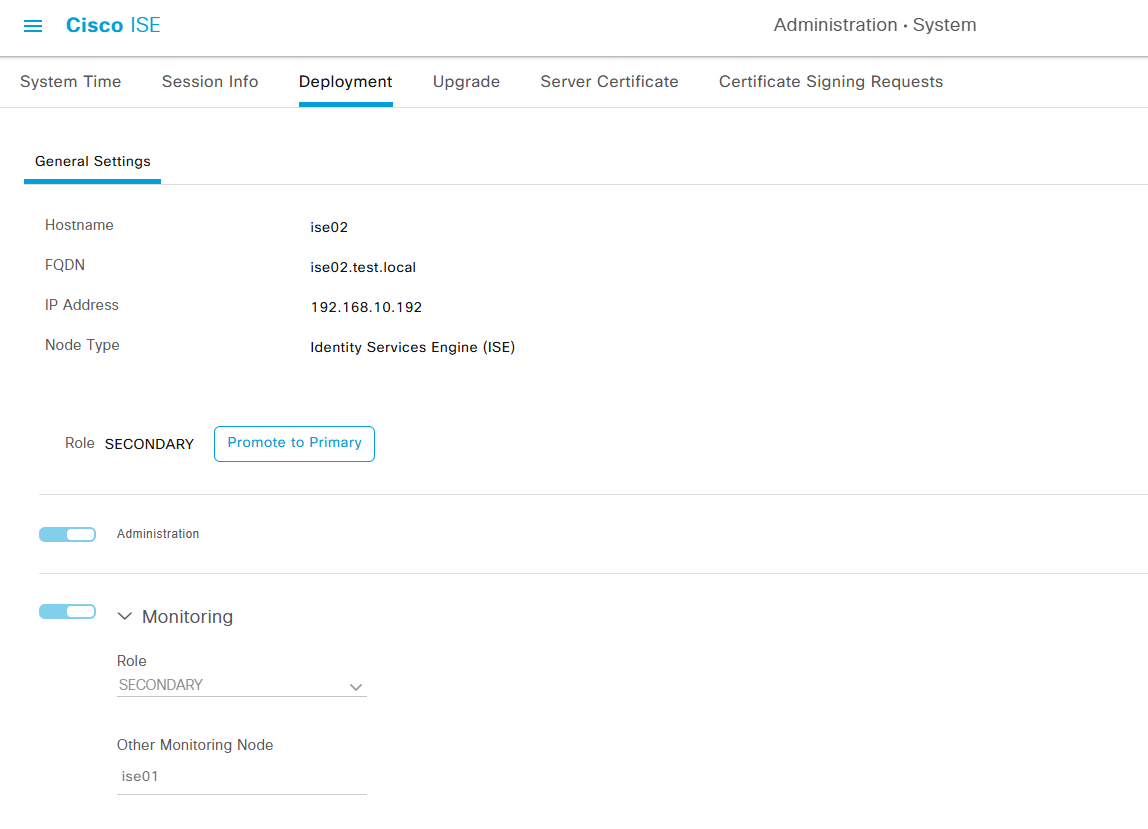

ISE02에 접속하면 Standby 동작하기 떄문에, 설정이 제한적입니다.







지금까지 [2025][CISCO ISE#24] - High Availability  글을 읽어주셔서 감사합니다.
