[2024][EVE-NG #8] vIOS 스위 설치하기

안녕하세요.



오늘은 [2024][EVE-NG #7] vIOS 스위치 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-vios-from-virl/

Cisco vIOS from VIRL -

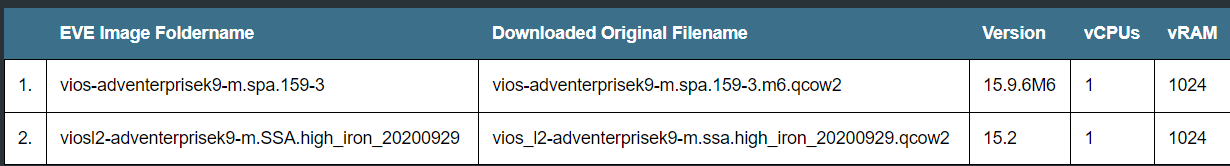

2. 아래 사진 버전 외에도 다른 버전도 사용 가능 합니다.



3. 가장 주요한 부분은 EVE-NG에 이미지를 저장할 때 사용해야 하는 폴더 이름과 파일 이름이 이미 정의되어 있습니다.

이 규칙을 참고하여 폴더와 파일을 만들어야지 정상적으로 동작합니다.



Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10-	A10-vthunder	hda
acs-	ACS	hda
asa-	ASA ported	hda
asav-	ASAv	virtioa
ampcloud-	Ampcloud Private	hda, hdb, hdc
alteon-	Radware	virtioa
barracuda-	Barracuda FW	hda
bigip-	F5	virtioa, virtiob
brocadevadx-	Brocade	virtioa
cda-	Cisco CDA	hda
cips-	Cisco IPS	hda, hdb
clearpass-	Aruba ClearPass	hda, hdb
aruba-	Aruba Virtual Mobility Controller	hda, hdb
arubacx-	Aruba CX Switch	virtioa
coeus-	Cisco WSA coeus	virtioa
phoebe-	Cisco ESA	virtioa
cpsg-	Checkpoint	hda
csr1000v-	Cisco CSR v1000 3.x	virtioa
csr1000vng-	Cisco CSR v1000 16.x, 17.x	virtioa
csr1000vng-	Cisco CSR v1000 16.x SD-WAN	virtioa
prime-	Cisco Prime Infra	virtioa
cucm-	Cisco CUCM	virtioa
cumulus-	Cumulus	virtioa
extremexos-	ExtremeOS	sataa
extremevoss-	Extreme VOSS SW	hda
esxi-	VM Ware ESXi	hda, hdb, hdc…
firepower-	Cisco FirePower 5.4 NGIPS	scsia
firepower-	Cisco FirePower 5.4 FMC	scsia
firepower6-	Cisco FirePower 6.x NGIPS	sataa
firepower6-	Cisco FirePower 6.x FMC	virtioa
firepower6-	Cisco FirePower 6.x FTD	virtioa
ftd7-	Cisco Firepower 7 FTD	virtioa
fmc7-	Cisco Forepower 7 FMC	virtioa
fortinet-	Fortinet FW	virtioa
fortinet-	Fortinet SGT	virtioa
fortinet-	Fortinet mail	virtioa, virtiob
fortinet-	Fortinet manager	virtioa
fpfw-	Forcepoint NGFW	hda
fpsmc-	Forcepoint Security Manager	hda
hpvsr-	HP virt router	hda
huaweiar1k-	Huawei AR1000v	virtioa
huaweiusg6kv-	Huawei USG6000v	hda
ise-	ISE 1.x cisco	hda
ise-	ISE 2.x cisco	virtioa
jspace-	Junos Space	virtioa
infoblox-	Infoblox	virtioa
junipervrr-	Juniper vRR	virtioa
kerio-	Kerio Control Firewall	sataa
linux-	any linux	virtioa
mikrotik-	Mikrotik router	hda
nsvpx-	Citrix Netscaler	virtioa
nsx-	VM Ware NSX	hda
nxosv9k-	NX9K Cisco Nexus ( SATA best perf)	sataa
olive-	Juniper	hda
ostinato-	Ostinato traffic generator	hda
osx-	Apple OSX	hda + kernel.img
paloalto-	PaloAlto FW	virtioa
panorama-	PaloAlto Panorama	virtioa, virtiob
pfsense-	pFsense FW	virtioa
prime-	Cisco Prime Infra	virtioa
pulse-	Pulse Secure	virtioa
riverbed-	vRiverbed	virtioa, virtiob
scrutinizer-	Plixer Scrutinizer Netflow	virtioa
silveredge-	Silver Peak Edge	hda
silverorch-	Silver Peak Orchestrator	hda
sonicwall-	FW Sonicwall	sataa
sourcefire-	Sourcefire NGIPS	scsia
sterra-	S-terra VPN	hda
sterra-	S-terra Gate	virtioa
stealth-	Cisco StealthWatch	hda
timos-	Alcatel Lucent Timos	hda
timoscpm-	Nokia Timos 19	virtidea
timosiom-	Nokia Timos 19	virtidea
titanium-	NXOS Titanium Cisco	virtioa
vcenter-	VMWare vCenter	sataa ( 12G ) satab ( 1.8G ) satac ( 15G ) satad ( 25G ) satae ( 25G ) sataf ( 10G ) satag ( 10G ) satah ( 15G ) satai ( 10G ) sataj ( 1.0G ) satak ( 10G ) satal ( 10G ) satam ( 100G )
veos-	Arista SW	hda, cdrom.iso
veloedge-	Velocloud Edge	virtioa
velogw-	Velocloud Gateway	virtioa
veloorch-	Velocloud Orchestrator	virtioa, virtiob, virtioc
versaana-	Versa Networks Analayzer	virtioa
versadir-	Versa Networks Director	virtioa
versavnf-	Versa Networks FlexVNF Edge	virtioa
vios-	L3 vIOS Cisco Router	virtioa
viosl2-	L2 vIOS Cisco SW	virtioa
vtbond-	Viptela vBond	virtioa
vtedge-	Viptela vEdge	virtioa
vtsmart-	Viptela vSmart	virtioa
vtmgmt-	Viptela vManage	virtioa, virtiob
vmx-	Juniper vMX router	hda
vmxvcp-	Juniper vMX-VCP	virtioa, virtiob, virtioc
vmxvfp-	Juniper vMX-VFP	virtioa
vnam-	Cisco VNAM	hda
vqfxpfe-	Juniper vQFX-PFE	hda
vqfxre-	Juniper vQFX-RE	hda
vsrx-	vSRX 12.1 Juniper FW/router	virtioa
vsrxng-	vSRX v15.x Juniper FW/router	virtioa
vwaas-	Cisco WAAS	virtioa,virtiob,virtioc
vwlc-	vWLC Cisco WiFi controller	megasasa
vyos-	VYOS	virtioa
win-	Windows Hosts (Not Server Editions)	hda or virtioa(using driver)
winserver-	Windows Server Editions	hda or virtioa(using driver)
xrv-	XRv Cisco router	hda
xrv9k-	XRv 9000 Cisco router	virtioa
zabbix-	Zabbix Monitoring	virtioa

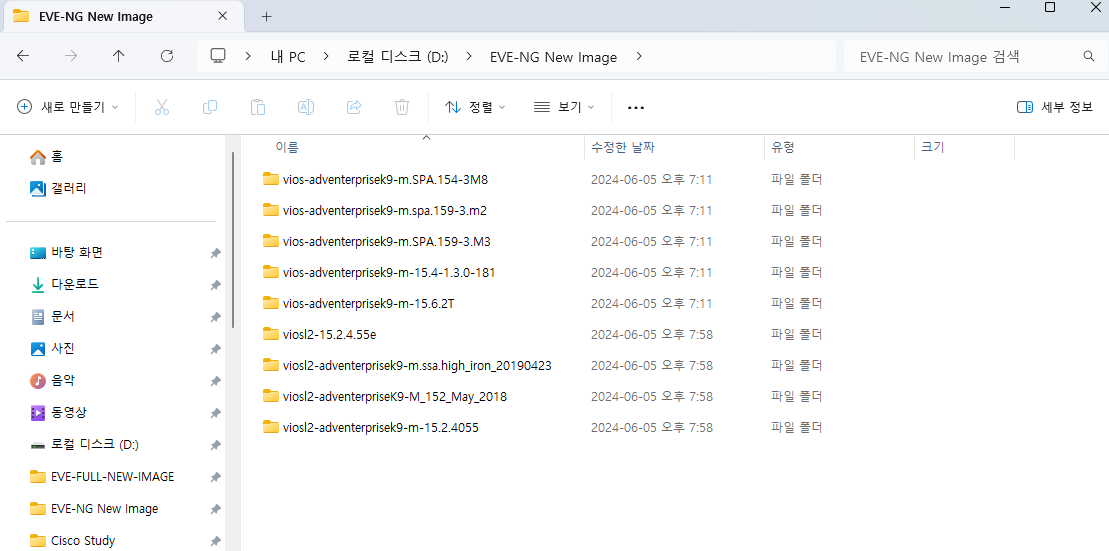

4. vIOS 스위치 이미지를 준비합니다.

아래 viosl2- 시작하는 폴더가 vIOS 스위치 이미지 폴더입니다.



5. 아래 정보를 확인합니다.



vIOS 스위치 폴더 이름은 viosl2- 로 시작해야 합니다.

파일 이름은 virtioa.qcow2입니다.

폴더 시작이름과 파일이름 확장자가 정확히 맞아야지 정상적으로 동작합니다.



6. EVE-NG IP주소를 확인합니다.



7. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php

WinSCP

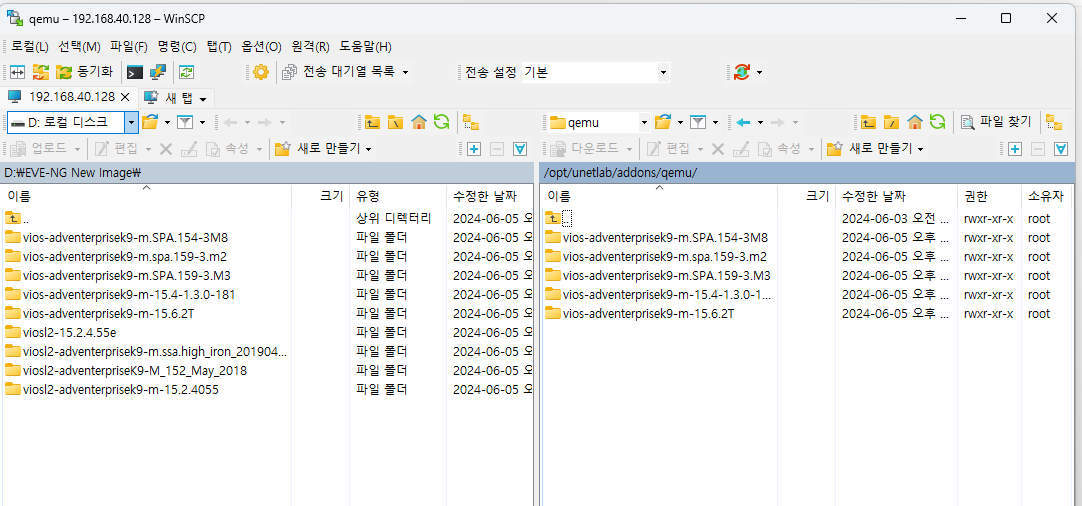

8. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.



9. 수락버튼을 클릭합니다.

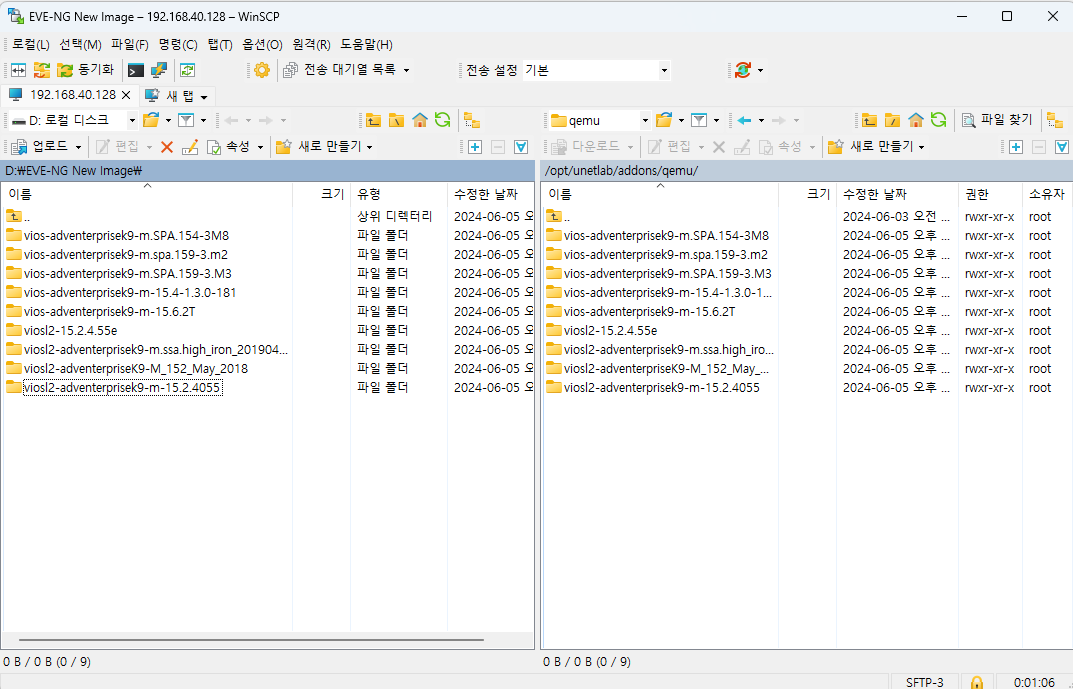

10. 왼쪽 폴더들을 드래그하여 오른쪽으로 복사합니다.

viosl2- 폴더들을 /opt/unetlab/adons/qemu/ 폴더 오른쪽으로 복사합니다.



11. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.



12. 장비 이미지 파일 폴더 경로는 아래와 같습니다.

viosl2- 폴더들이 vIOS 스위치 폴더입니다.

root@eve-ng:~# cd /opt/unetlab/addons/qemu/ root@eve-ng:/opt/unetlab/addons/qemu# ls -al total 44 drwxr-xr-x 11 root root 4096 Jun  5 12:06 . drwxr-xr-x  5 root root 4096 Jun  2 21:32 .. drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3 drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-15.2.4.55e drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m-15.2.4055 drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerpriseK9-M_152_May_2018 drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m.ssa.high_iron_20190423 root@eve-ng:/opt/unetlab/addons/qemu#



13. 장비 이미지 파일 폴더 경로는 아래와 같습니다.

viosl2- 폴더들 중에 하나에 들어갑니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd viosl2-adventerprisek9-m-15.2.4055/ root@eve-ng:/opt/unetlab/addons/qemu/viosl2-adventerprisek9-m-15.2.4055# ls virtioa.qcow2



만약에 파일 이름이 변경을 해야 하면 아래 명령어를 참고 부탁드립니다.

파일이름은 vios_l2-adventerprisek9-m.ssa.high_iron_20200929.qcow2으로 가정합니다.

mv vios_l2-adventerprisek9-m.ssa.high_iron_20200929.qcow2 virtioa.qcow2



14. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu/viosl2-adventerprisek9-m-15.2.4055# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



15. EVE-NG를 접속합니다.

http://192.168.40.128

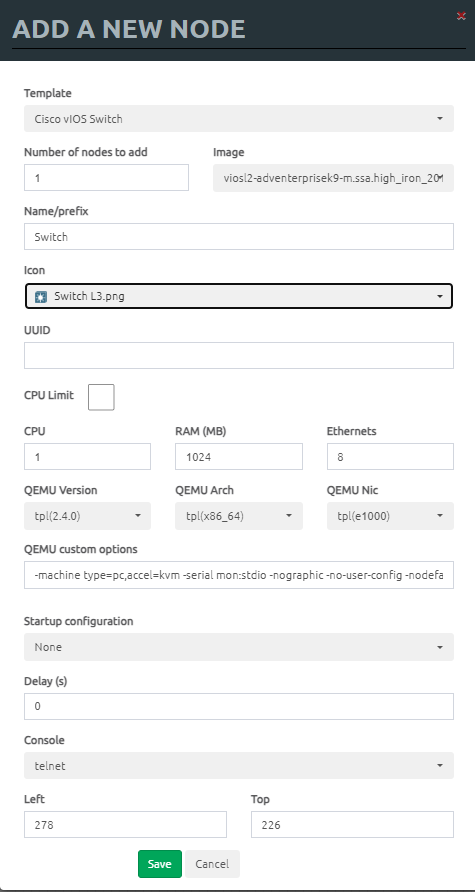

16. Template: Cisco vIOS Switch 선택하고 그리고 Icon은 Switch L3를 선택합니다.

그리고 Save 버튼을 클릭합니다.



17. 아이콘에 오른쪽 마우스 클릭하고 Start버튼을 클릭해서 장비를 구동합니다.

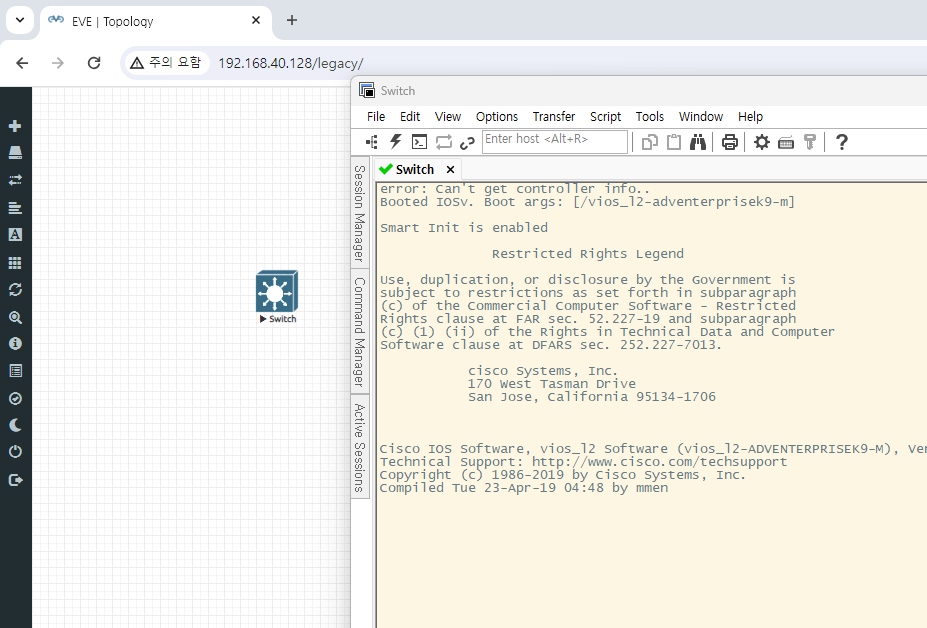

18. 아이콘이 파란색으로 변하고 아이콘을 더블클릭 하면 putty 또는 CRT 콘솔 프로그램이 실행됩니다.

그리고 장비 부팅 중입니다.



19. 부팅이 완료되면 Switch>를 확인할 수 있습니다.

정상적으로 부팅이 완료되었습니다.



지금까지  [2024][EVE-NG #7] vIOS 스위치 설치하기 글을 읽어주셔서 감사합니다.
