[ASA #01] - Basic Config

안녕하세요.

이번에 고객사에서 사용중인 ASA Firewall를 FTD로 Migration를 해야하는데 CISCO ASA 방화벽을 너무 오랜간만에 다시 다루게 되어서 ASA Anyconnect - Remote Access VPN에 대해서 공부해 보겠습니다.



EVE-NG에서 아래처럼 구성도를 만들었습니다.



EVE-NG ASA 설치 과정은 아래 글을 확인 부탁드립니다.

https://itblog-kr.tistory.com/19#google_vignette

[2024][EVE-NG #9] ASAv 방화벽 설치하기





1. EVE-NG에서 토폴로지를 아래와 같이 만듭니다.

2. 기본설정을 합니다.

E0/0 - zone - outside - ip 192.168.10.77/24

E0/1 - zone - inside - ip 10.1.1.1/24



GW: 192.168.10.253



ciscoasa# conf t ciscoasa#  hostname asa ASA# ASA(config)# int e0 ASA(config-if)# nameif outside INFO: Security level for "outside" set to 0 by default. ASA(config-if)# ip add 192.168.10.77 255.255.255.0 ASA(config-if)# no sh ASA(config)# int e1  ASA(config-if)# nameif inside ASA(config-if)# ip add 10.1.1.254 255.255.255.0 ASA(config-if)# no sh ASA(config-if)#  ASA(config)# route outside 0.0.0.0 0.0.0.0 192.168.10.253 ASA(config)#



Nameif 확인

ASAv# show nameif Interface                Name                     Security GigabitEthernet0/0       outside                    0 GigabitEthernet0/1       inside                   100 ASAv#



Interface 확인

ASAv# show interface ip brie Interface                  IP-Address      OK? Method Status                Protocol GigabitEthernet0/0         192.168.10.78   YES manual up                    up   GigabitEthernet0/1         10.1.1.254      YES manual up                    up   GigabitEthernet0/2         unassigned      YES unset  administratively down down GigabitEthernet0/3         unassigned      YES unset  administratively down down GigabitEthernet0/4         unassigned      YES unset  administratively down down GigabitEthernet0/5         unassigned      YES unset  administratively down down GigabitEthernet0/6         unassigned      YES unset  administratively down down Management0/0              unassigned      YES unset  administratively down up   ASAv#



Default Gateway 확인

ASAv# show route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP        D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2        E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN        i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2        ia - IS-IS inter area, * - candidate default, U - per-user static route        o - ODR, P - periodic downloaded static route, + - replicated route Gateway of last resort is 192.168.10.253 to network 0.0.0.0 S*       0.0.0.0 0.0.0.0 [1/0] via 192.168.10.253, outside C        10.1.1.0 255.255.255.0 is directly connected, inside L        10.1.1.254 255.255.255.255 is directly connected, inside C        192.168.10.0 255.255.255.0 is directly connected, outside L        192.168.10.78 255.255.255.255 is directly connected, outside

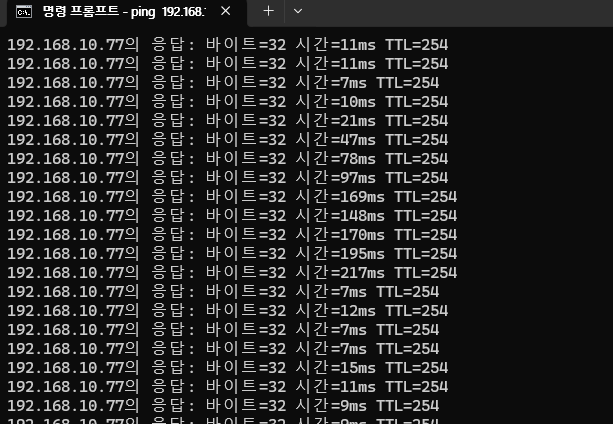

2. PC에서 Ping 192.168.10.77



지금 까지 [ASA #01] - Basic Config 대해서 알아보았습니다.



다음글은 ASDM를 설치해서  cisco ASA 접속해보겠습니다.
