[C9800CL][#14]- DHCP - WLC Internal DHCP - option 5

안녕하세요.



오늘은 C9800 WLC DHCP에 대해서 알아보겠습니다.



토폴로지



DC에 9800WLC가 있습니다.

1. SSID: TEST01

2. TEST01 VLAN110

3. WLC안에서 DHCP기능을 실행 합니다.



Office에서 유저가 TEST01 - AP에 접속 합니다.

유저 노트북에서 DC에 있는 백본 스위치에서 IP주소를 받습니다.

1. WLC VLAN110 설정

Configuration ->Tags & Profiles -> WLANs



2. Click Add버튼





3. 아래처럼 설정 합니다.

Profile Name: TEST01

Status: Enable

Broadcase SSID: Enable

6GHz: Disabled



Security -> Layter2 -> None를 설정해서 SSID 패스워드 없이 접속 가능 하게 합니다.

테스트 용도이기 때문에 이렇게 설정합니다.

그리고 Save버튼을 클릭 합니다.



4. VLAN 설정

Configuration -> Layer2 -> VLAN



Add버튼을 클릭 합니다.

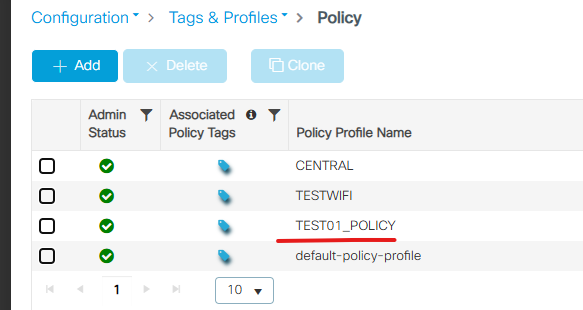

4. Policy 설정





아래처럼 설정합니다.



아래처럼 VLAN를 설정하고 나머지를 디폴트 값으로 두고 SAVE버튼을 클릭 합니다.



5. TAG설정 - POLICY

Name: TEST01-POLICY-TAG

WLAN: TEST01

PLOICY: TEST01_POLICY



6. TAG 설정 - SITE



Name: TEST_SITE_TAG

아래처럼 설정 합니다.



6. AP에 TAG 설정



7. 설정값을 적용하면 AP가 재부팅이 됩니다.

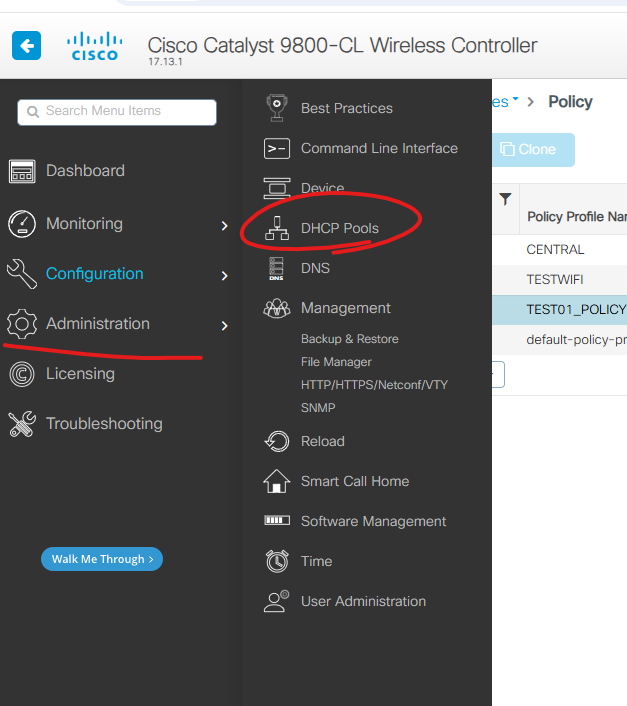

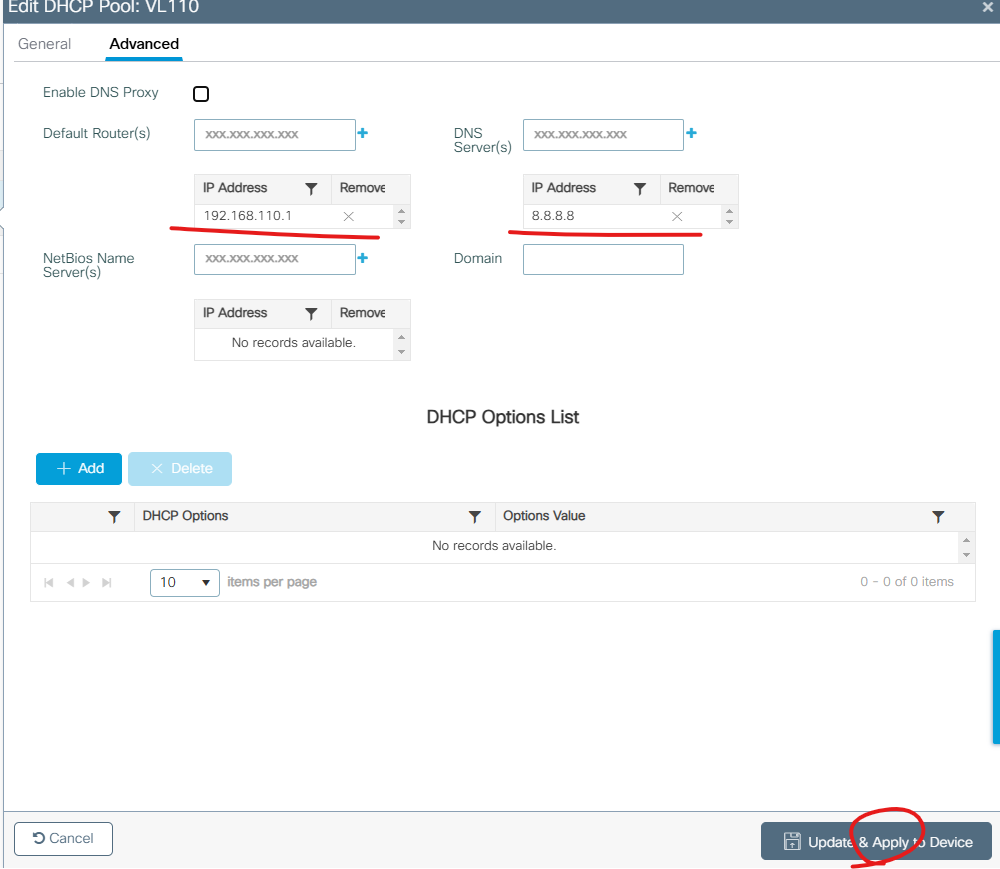

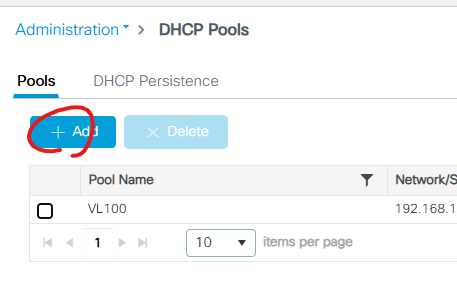

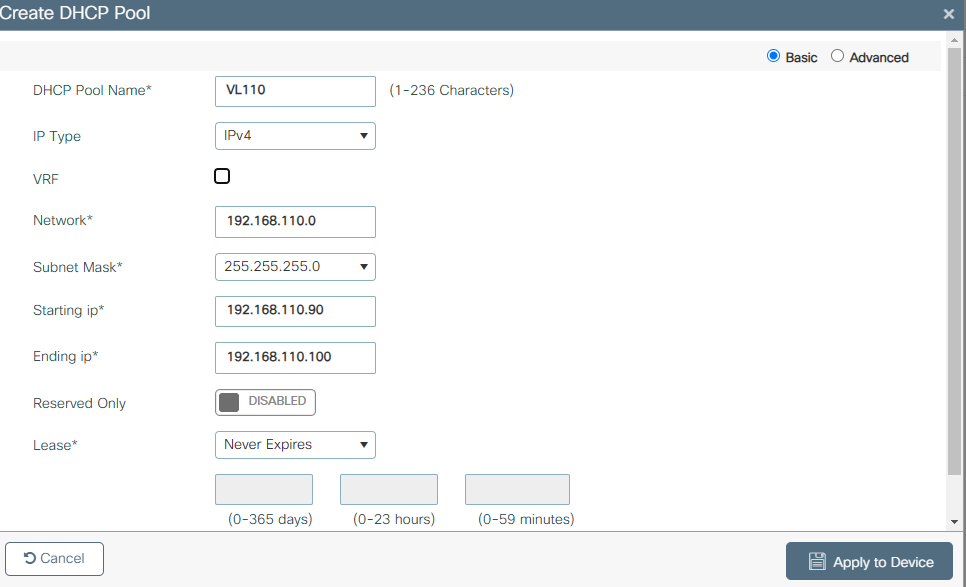

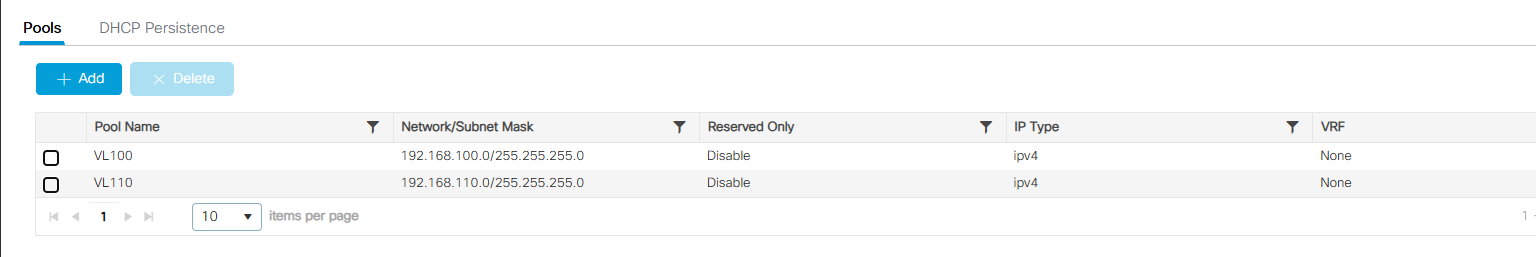

8. WLC에서 자체 DHCP기능 설정

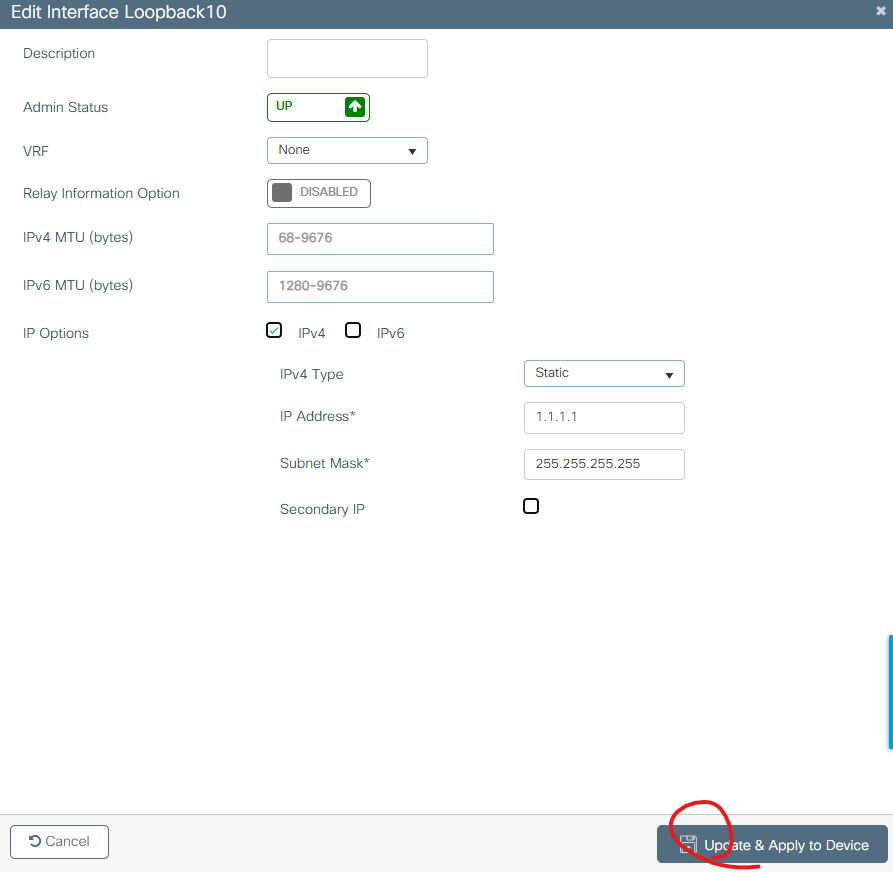

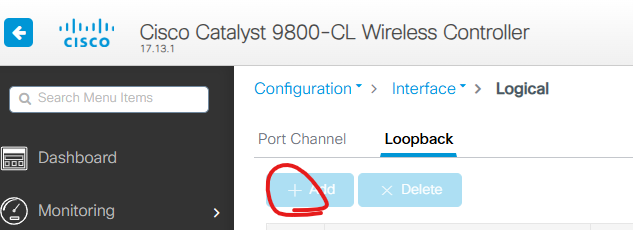

10. Lookback interface 생성

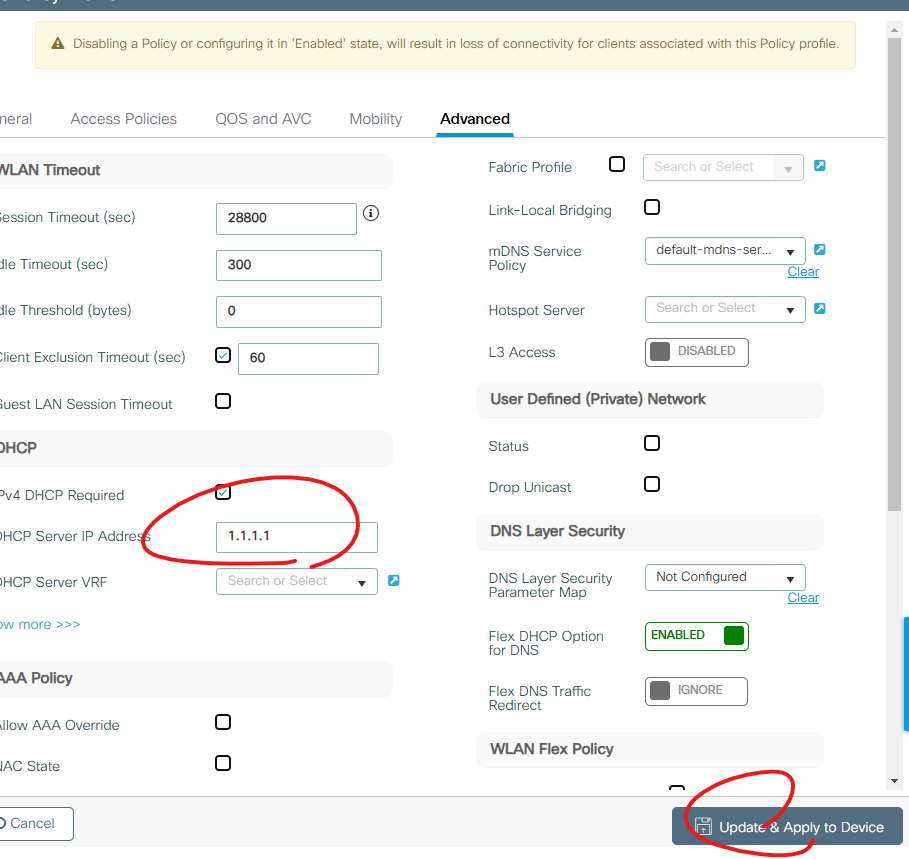

11. WLAN에서 DHCP Relay Look IP로 설정

WLAN VLAN 110이 DHCP relay로 직접 WLC DHCP 기능으로 IP할당 가능.

10. WLC interface IP주소

WLC01#show ip int brie Interface              IP-Address      OK? Method Status                Protocol GigabitEthernet1       unassigned      YES unset  up                    up       GigabitEthernet2       unassigned      YES unset  up                    up       GigabitEthernet3       192.168.10.182  YES NVRAM  up                    up       Loopback10             1.1.1.1         YES TFTP   up                    up       Port-channel1          unassigned      YES unset  up                    up       Vlan1                  unassigned      YES NVRAM  up                    up       Vlan100                192.168.100.182 YES NVRAM  up                    up       Vlan110                192.168.110.254 YES NVRAM  up                    up       Vlan120                192.168.120.254 YES NVRAM  up                    up       Vlan130                192.168.130.254 YES NVRAM  up                    up       WLC01#



10. Client 에서 TEST01를 접속하고 IP주소를 확 합니다.

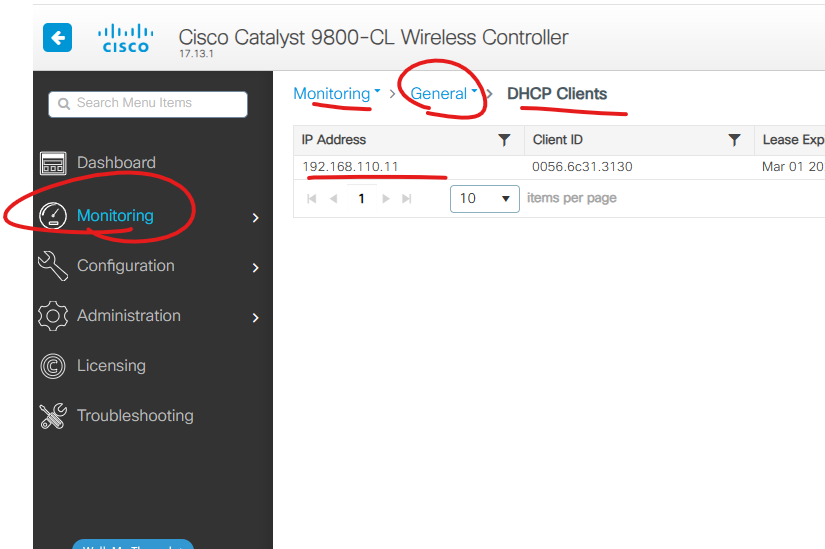

11. WLC에서 DHCP Binding 확인

WLC01#show ip dhcp binding  Bindings from all pools not associated with VRF: IP address      Client-ID/              Lease expiration        Type       State      Interface                 Hardware address/                 User name 192.168.110.11  0056.6c31.3130          Mar 01 2025 12:48 PM    Automatic  Selecting  Vlan110 WLC01#







지금까지 [C9800CL][#14]- DHCP - WLC Internal DHCP - option 5 글을 읽어주셔서 감사합니다.
