[PaloAlto FW-#4]- Interface Mgmt

안녕하세요.



이번에는 PaloAlto Interface Mgmt에 대해서 알아보겠습니다.

PaloAlto interface에 Ping, http, https등 Enable하기위해서는 Interface Mgmt Profile를 만들고 interface에 할당 해야 합니다.

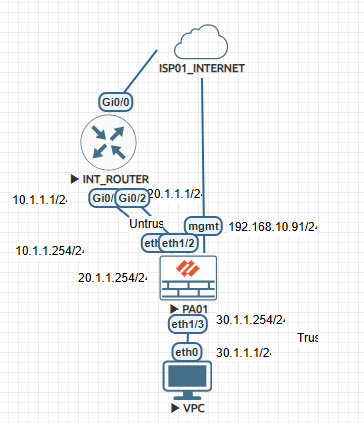

토폴로지는 아래와 같습니다.



1.  VPC에서 30.1.1.254 ping를 시도 합니다.

VPCS> ping 30.1.1.254 30.1.1.254 icmp_seq=1 timeout 30.1.1.254 icmp_seq=2 timeout 30.1.1.254 icmp_seq=3 timeout 30.1.1.254 icmp_seq=4 timeout 30.1.1.254 icmp_seq=5 timeout VPCS>  VPCS>



실패 합니다.



2. Interface Mgmt Profile를 설정 합니다.

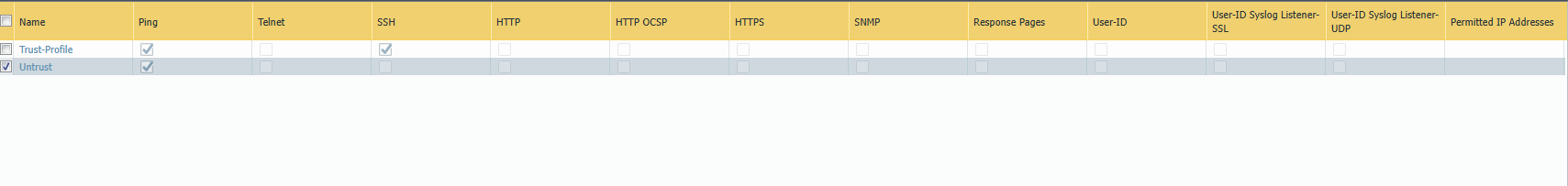

Network ->Interface Mgmt -> Add

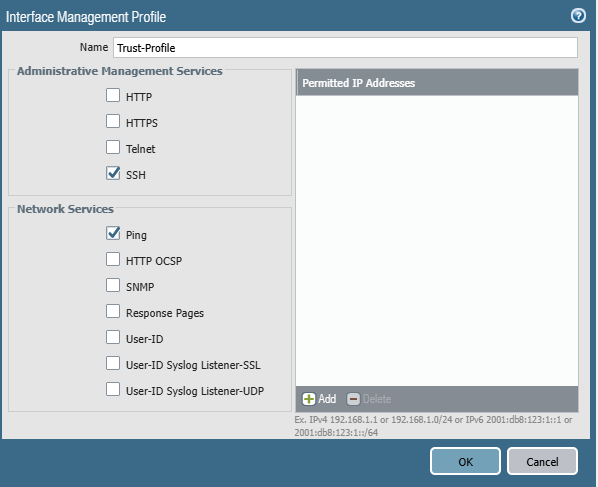

Trust-Profile 설정

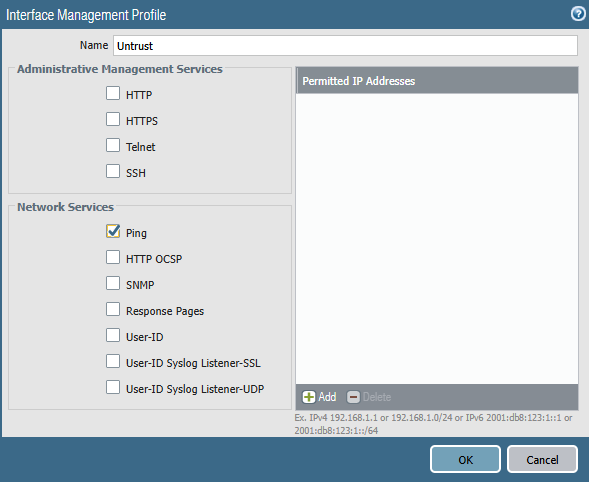

Untrust-Profile 설정





3. Interface에 할당합니다.

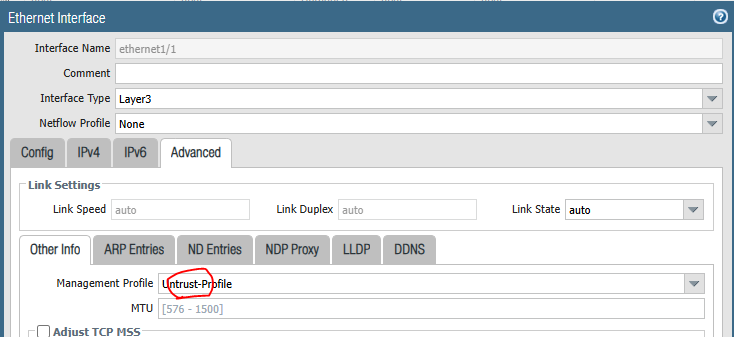

E1/1 - Untrust-Profile

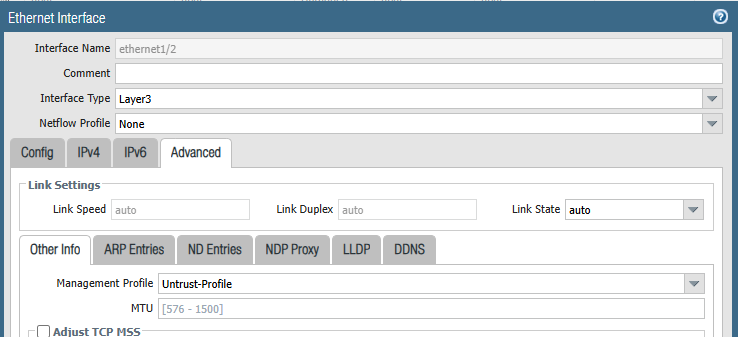

E1/2 -Untrust-Profile

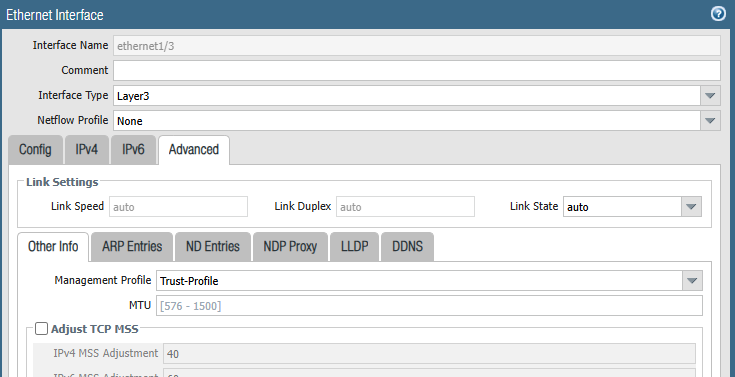

E1/3 - Trust-Profile







4. Commit를 실행 합니다.

5. VPC에서 다시 Default Gateway로 PIng를 시도 합니다.

VPCS> ping 30.1.1.254 84 bytes from 30.1.1.254 icmp_seq=1 ttl=64 time=18.113 ms 84 bytes from 30.1.1.254 icmp_seq=2 ttl=64 time=2.498 ms 84 bytes from 30.1.1.254 icmp_seq=3 ttl=64 time=2.753 ms 84 bytes from 30.1.1.254 icmp_seq=4 ttl=64 time=2.241 ms 84 bytes from 30.1.1.254 icmp_seq=5 ttl=64 time=3.220 ms VPCS>



지금까지 PaloAlto Interface Mgmt Profile에 대해서 알아보았습니다.

지금까지 글을 읽어주셔서 감사합니다.
