[2024][EVE-NG #11] Firepower(FTD) 방화벽 설치하기

안녕하세요.



오늘은 [2024][EVE-NG #11] Firepower6 (FTD) 방화벽 설치하기입니다.



1. 공식적인 사이트 링크는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-firepower-6-x-images-set/





아래 사진처럼 firepower6을 설치하겠습니다.



2. FTD 방화벽 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10-	A10-vthunder	hda
acs-	ACS	hda
asa-	ASA ported	hda
asav-	ASAv	virtioa
ampcloud-	Ampcloud Private	hda, hdb, hdc
alteon-	Radware	virtioa
barracuda-	Barracuda FW	hda
bigip-	F5	virtioa, virtiob
brocadevadx-	Brocade	virtioa
cda-	Cisco CDA	hda
cips-	Cisco IPS	hda, hdb
clearpass-	Aruba ClearPass	hda, hdb
aruba-	Aruba Virtual Mobility Controller	hda, hdb
arubacx-	Aruba CX Switch	virtioa
coeus-	Cisco WSA coeus	virtioa
phoebe-	Cisco ESA	virtioa
cpsg-	Checkpoint	hda
csr1000v-	Cisco CSR v1000 3.x	virtioa
csr1000vng-	Cisco CSR v1000 16.x, 17.x	virtioa
csr1000vng-	Cisco CSR v1000 16.x SD-WAN	virtioa
prime-	Cisco Prime Infra	virtioa
cucm-	Cisco CUCM	virtioa
cumulus-	Cumulus	virtioa
extremexos-	ExtremeOS	sataa
extremevoss-	Extreme VOSS SW	hda
esxi-	VM Ware ESXi	hda, hdb, hdc…
firepower-	Cisco FirePower 5.4 NGIPS	scsia
firepower-	Cisco FirePower 5.4 FMC	scsia
firepower6-	Cisco FirePower 6.x NGIPS	sataa
firepower6-	Cisco FirePower 6.x FMC	virtioa
firepower6-	Cisco FirePower 6.x FTD	virtioa
ftd7-	Cisco Firepower 7 FTD	virtioa
fmc7-	Cisco Forepower 7 FMC	virtioa
fortinet-	Fortinet FW	virtioa
fortinet-	Fortinet SGT	virtioa
fortinet-	Fortinet mail	virtioa, virtiob
fortinet-	Fortinet manager	virtioa
fpfw-	Forcepoint NGFW	hda
fpsmc-	Forcepoint Security Manager	hda
hpvsr-	HP virt router	hda
huaweiar1k-	Huawei AR1000v	virtioa
huaweiusg6kv-	Huawei USG6000v	hda
ise-	ISE 1.x cisco	hda
ise-	ISE 2.x cisco	virtioa
jspace-	Junos Space	virtioa
infoblox-	Infoblox	virtioa
junipervrr-	Juniper vRR	virtioa
kerio-	Kerio Control Firewall	sataa
linux-	any linux	virtioa
mikrotik-	Mikrotik router	hda
nsvpx-	Citrix Netscaler	virtioa
nsx-	VM Ware NSX	hda
nxosv9k-	NX9K Cisco Nexus ( SATA best perf)	sataa
olive-	Juniper	hda
ostinato-	Ostinato traffic generator	hda
osx-	Apple OSX	hda + kernel.img
paloalto-	PaloAlto FW	virtioa
panorama-	PaloAlto Panorama	virtioa, virtiob
pfsense-	pFsense FW	virtioa
prime-	Cisco Prime Infra	virtioa
pulse-	Pulse Secure	virtioa
riverbed-	vRiverbed	virtioa, virtiob
scrutinizer-	Plixer Scrutinizer Netflow	virtioa
silveredge-	Silver Peak Edge	hda
silverorch-	Silver Peak Orchestrator	hda
sonicwall-	FW Sonicwall	sataa
sourcefire-	Sourcefire NGIPS	scsia
sterra-	S-terra VPN	hda
sterra-	S-terra Gate	virtioa
stealth-	Cisco StealthWatch	hda
timos-	Alcatel Lucent Timos	hda
timoscpm-	Nokia Timos 19	virtidea
timosiom-	Nokia Timos 19	virtidea
titanium-	NXOS Titanium Cisco	virtioa
vcenter-	VMWare vCenter	sataa ( 12G ) satab ( 1.8G ) satac ( 15G ) satad ( 25G ) satae ( 25G ) sataf ( 10G ) satag ( 10G ) satah ( 15G ) satai ( 10G ) sataj ( 1.0G ) satak ( 10G ) satal ( 10G ) satam ( 100G )
veos-	Arista SW	hda, cdrom.iso
veloedge-	Velocloud Edge	virtioa
velogw-	Velocloud Gateway	virtioa
veloorch-	Velocloud Orchestrator	virtioa, virtiob, virtioc
versaana-	Versa Networks Analayzer	virtioa
versadir-	Versa Networks Director	virtioa
versavnf-	Versa Networks FlexVNF Edge	virtioa
vios-	L3 vIOS Cisco Router	virtioa
viosl2-	L2 vIOS Cisco SW	virtioa
vtbond-	Viptela vBond	virtioa
vtedge-	Viptela vEdge	virtioa
vtsmart-	Viptela vSmart	virtioa
vtmgmt-	Viptela vManage	virtioa, virtiob
vmx-	Juniper vMX router	hda
vmxvcp-	Juniper vMX-VCP	virtioa, virtiob, virtioc
vmxvfp-	Juniper vMX-VFP	virtioa
vnam-	Cisco VNAM	hda
vqfxpfe-	Juniper vQFX-PFE	hda
vqfxre-	Juniper vQFX-RE	hda
vsrx-	vSRX 12.1 Juniper FW/router	virtioa
vsrxng-	vSRX v15.x Juniper FW/router	virtioa
vwaas-	Cisco WAAS	virtioa,virtiob,virtioc
vwlc-	vWLC Cisco WiFi controller	megasasa
vyos-	VYOS	virtioa
win-	Windows Hosts (Not Server Editions)	hda or virtioa(using driver)
winserver-	Windows Server Editions	hda or virtioa(using driver)
xrv-	XRv Cisco router	hda
xrv9k-	XRv 9000 Cisco router	virtioa
zabbix-	Zabbix Monitoring	virtioa



아래 사진처럼 폴더이름은 firepower6- 으로 시작해야 하고 파일이름은 virtioa이고 확장자는 qcow2입니다.

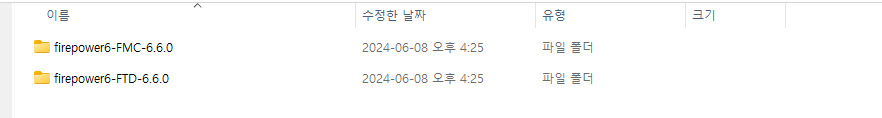

2. 아래 사진처럼 firepower6 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

저는 firepower6-FTD-6.6.0를 준비하였습니다.



3. EVE-NG를 구동합니다



4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php

WinSCP

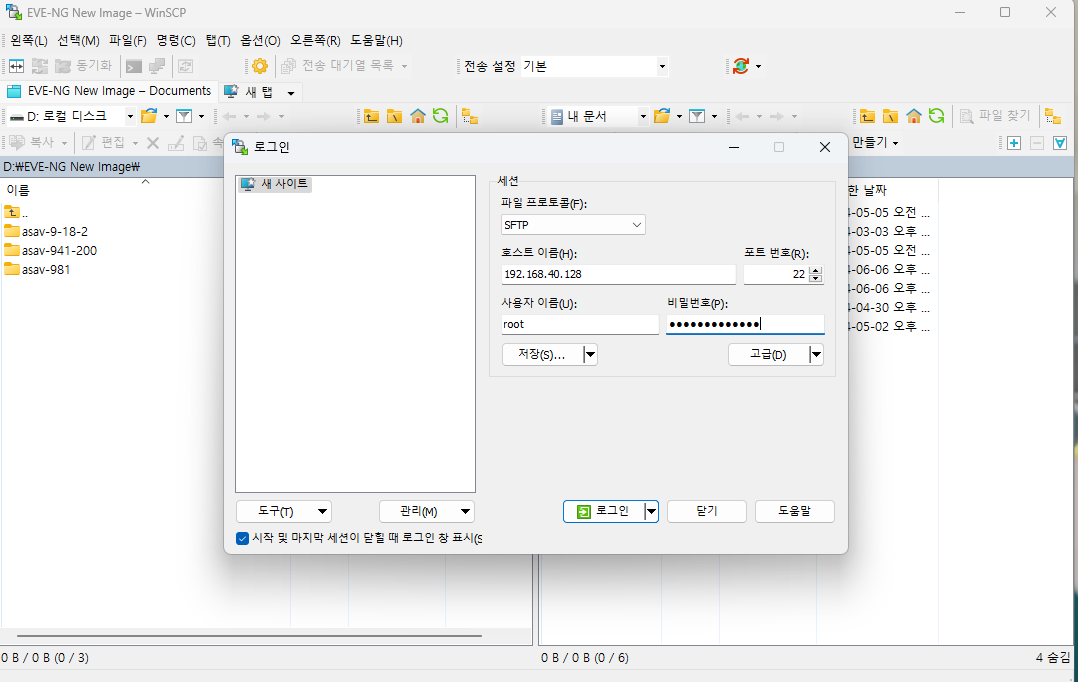

5. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.

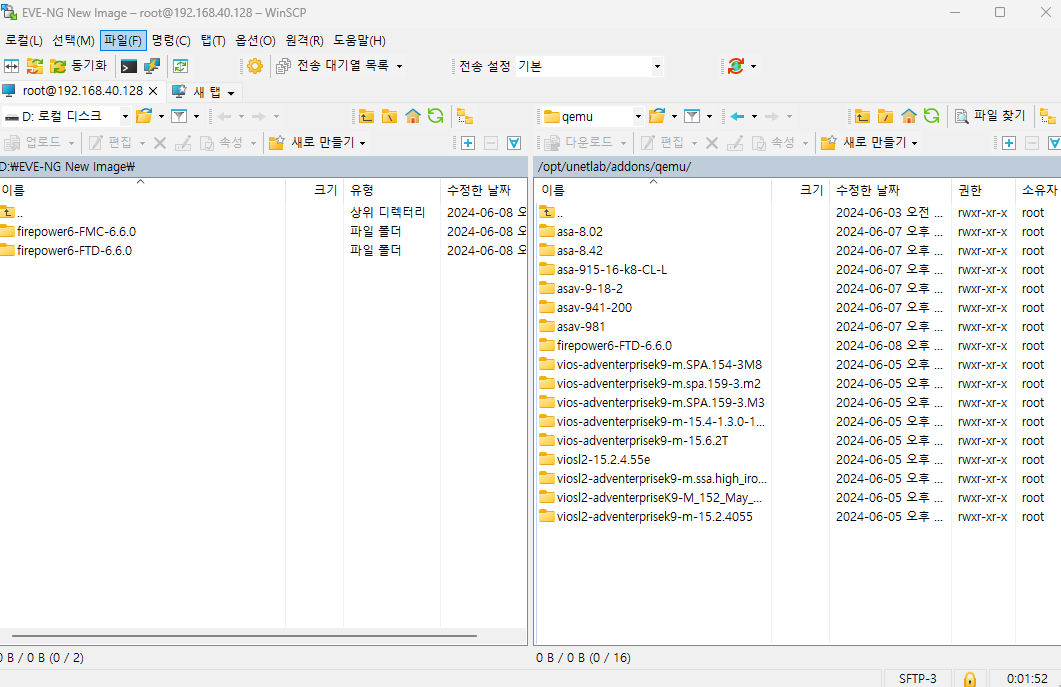

6. firepower6-FTD-6.6.0 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.

아래 사진 오른쪽에 firepower6-FTD를 복사하였습니다.

s

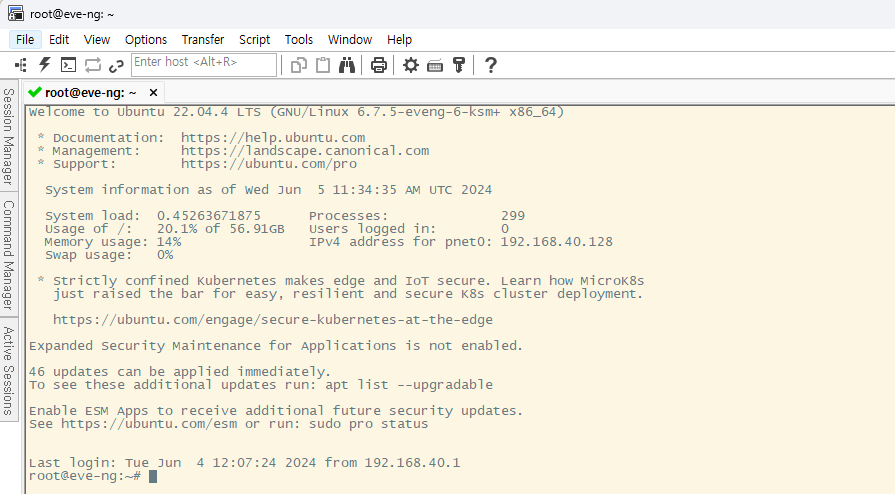

7. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.







8.  장비 이미지 파일 폴더 경로는 아래와 같습니다.

firepower6- 폴더들이 firepower 방화벽 이미지 폴더입니다.

root@eve-ng:/opt/unetlab/addons/qemu# ls -al total 72 drwxr-xr-x 18 root root 4096 Jun  8 08:27 . drwxr-xr-x  5 root root 4096 Jun  2 21:32 .. drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-8.02 drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-8.42 drwxr-xr-x  2 root root 4096 Jun  7 11:28 asa-915-16-k8-CL-L drwxr-xr-x  2 root root 4096 Jun  7 11:07 asav-9-18-2 drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-941-200 drwxr-xr-x  2 root root 4096 Jun  7 11:08 asav-981 drwxr-xr-x  2 root root 4096 Jun  8 08:28 firepower6-FTD-6.6.0 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.4-1.3.0-181 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m-15.6.2T drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.154-3M8 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.spa.159-3.m2 drwxr-xr-x  2 root root 4096 Jun  5 11:32 vios-adventerprisek9-m.SPA.159-3.M3 drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-15.2.4.55e drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m-15.2.4055 drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerpriseK9-M_152_May_2018 drwxr-xr-x  2 root root 4096 Jun  5 12:06 viosl2-adventerprisek9-m.ssa.high_iron_20190423 root@eve-ng:/opt/unetlab/addons/qemu#



8. 폴더에 접속해서 파일 이미지를 확인합니다.

root@eve-ng:/opt/unetlab/addons/qemu# cd firepower6-FTD-6.6.0/ root@eve-ng:/opt/unetlab/addons/qemu/firepower6-FTD-6.6.0# ls virtioa.qcow2



9. 퍼미션을 수정합니다.

폴더 위치는 상관이 없습니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



10. EVE-NG를 접속합니다.

http://192.168.40.128

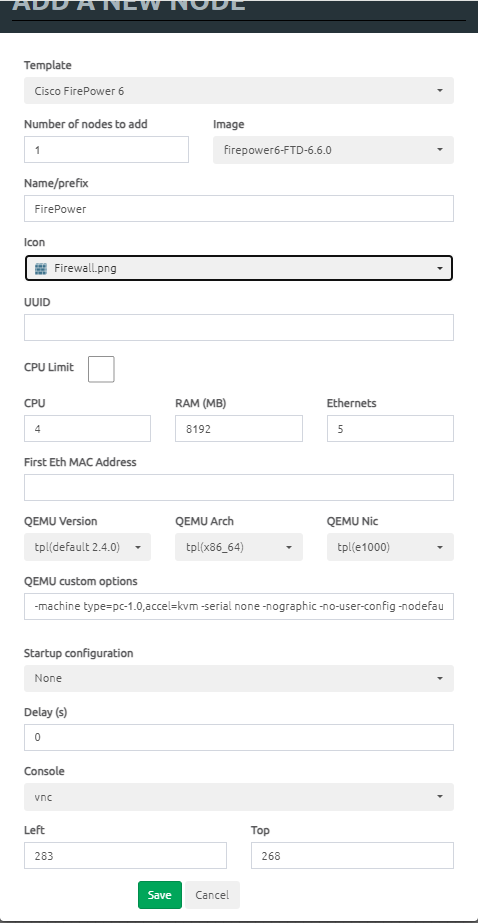

11. Template Cisco FirePoer6 선택하고 Image 버전을 선택합니다.

Icon은 firewall를 선택하고 Save버튼을 클릭합니다.

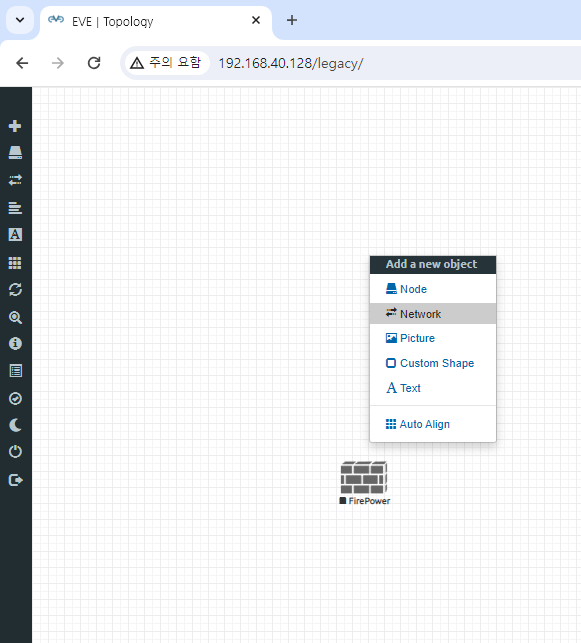

12. firepower 아이콘이 생성되었고 이번에는 오른쪽 마우스를 클릭해서 Network를 선택합니다.

13. 아래 사진처럼

Type: Management(Cloud0) 선택하고 Save버튼을 선택합니다.



14. 그리고 선을 Firepower eth0/mgmt 포트 연결 합니다.

Save버튼을 선택합니다.

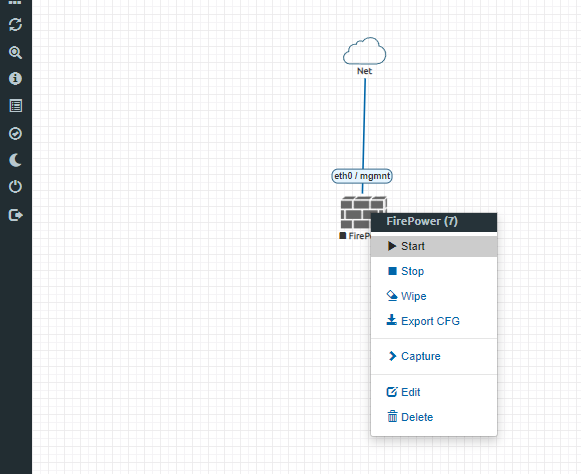

13. firepower 아이콘에서 오른쪽 마우스를 클릭 후 Start 버튼을 선택합니다.

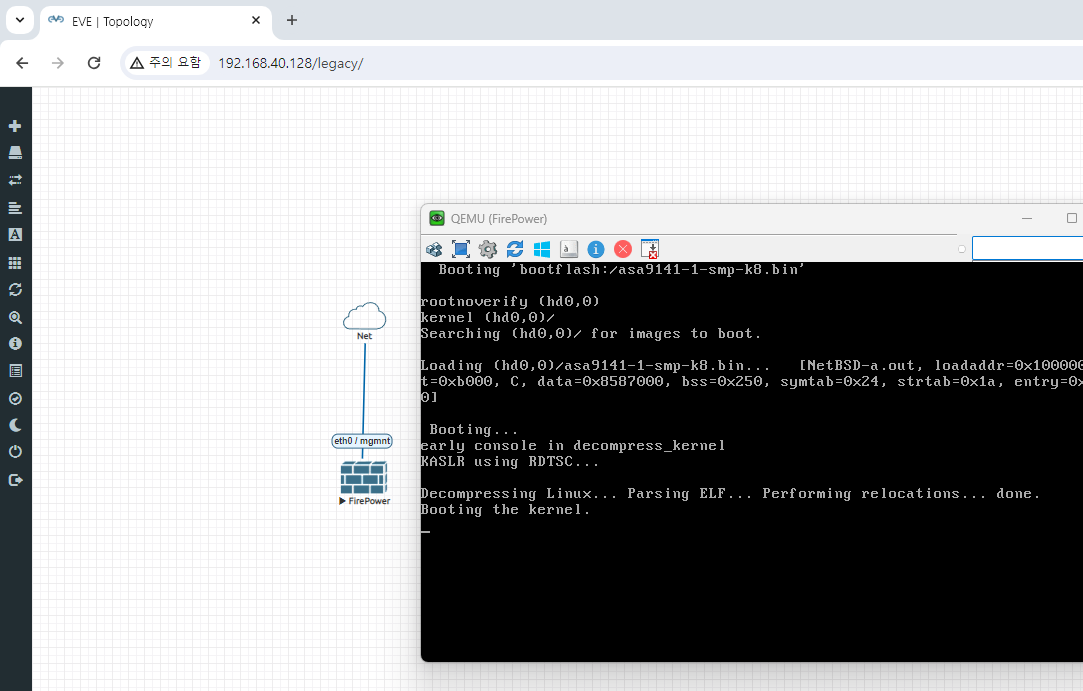

13. 아이콘 색이 파란색으로 변화고 아이콘을 더블클릭 하면 VNC가 실행이 되고 장비가 실행 중인걸 확인할 수 있습니다.

부팅이 완료될 때까지 기다립니다.

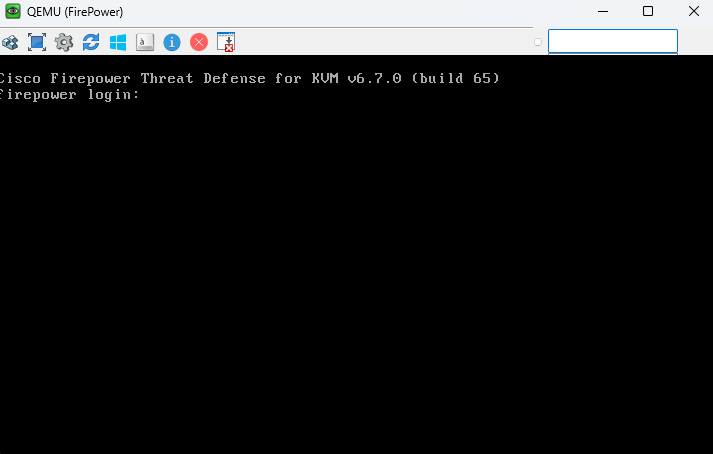

14. 부팅이 완료되면 아래처럼 firepower login: 표시를 볼 수 있습니다

기본 로그인 정보는 아래와 같습니다

ID: admin

Password: Admin123

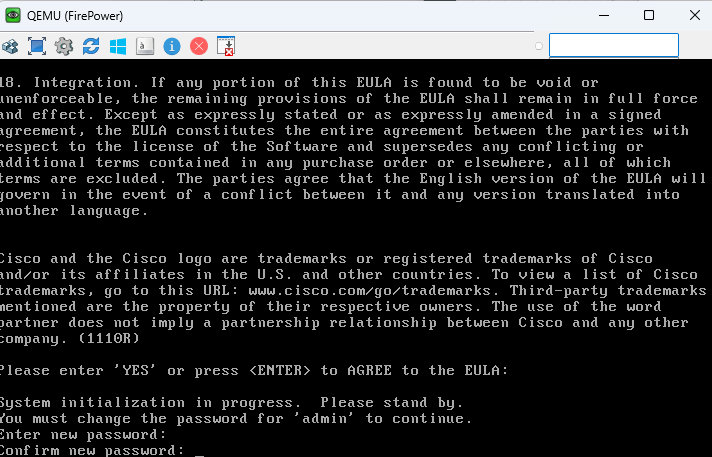

15. Enter를 입력해 줍니다.



16. admin 패스워드를 입력합니다.

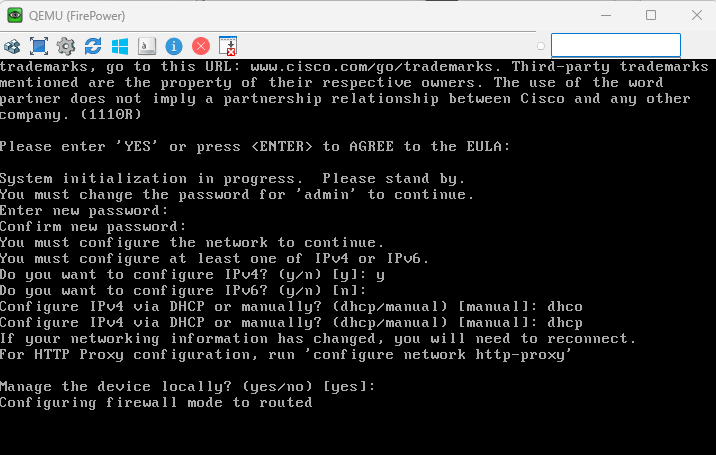

17.

Do you want to configure IPv4? y

Do you wnat to configure IPv6? n

Configure IPv4 via dhcp or manually? dhcp

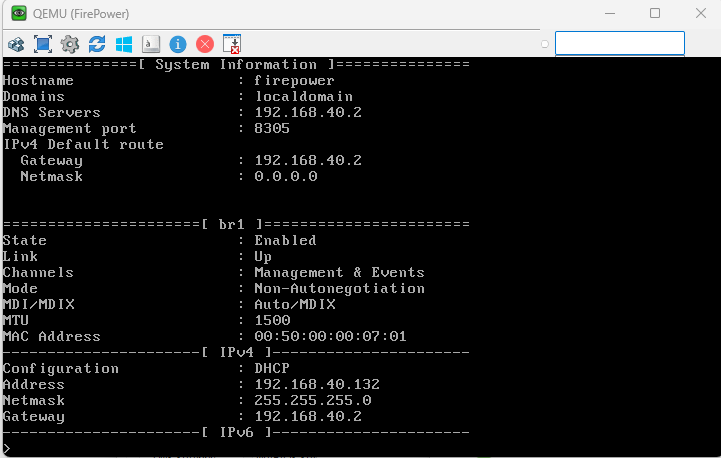

18. show network

입력하면 아래처럼 IP주소를 확인할 수 있습니다.



19. https://192.168.40.132

고급 버튼을 클릭합니다.



20. 192.168.40.132(안전하지 않음)로 이동을 클릭합니다.



21. 로그인 정보를 입력합니다.



22. 아래처럼 FTD6 정상적으로 동작하는 걸 확인할 수 있습니다.



 [2024][EVE-NG #11] Firepower6 (FTD) 방화벽 설치하기 글 읽어주셔서 감사합니다.
