[2024][Juniper SRX #1] 기본 CLI 명령어

안녕하세요.



오늘은 [2024][Juniper SRX #1] 기본 CLI 명령어를 확인해 보겠습니다.



1. Operational mode

아래처럼 hostname> 이 상태가 Operation mode입니다.

만약에 hostname이 vSRX이면 vSRX>으로 표시됩니다.



이 모드에서는 show, monitor, request 등 주로 설정값 등을 확인할 때 이 모드를 사용합니다.

root>



예를 들어 Interface 상태를 확인하고 싶을 경우

show interface terse

root> show interfaces terse  Interface               Admin Link Proto    Local                 Remote ge-0/0/0                up    up gr-0/0/0                up    up ip-0/0/0                up    up lsq-0/0/0               up    up lt-0/0/0                up    up mt-0/0/0                up    up sp-0/0/0                up    up sp-0/0/0.0              up    up   inet                                        inet6    sp-0/0/0.16383          up    up   inet     ge-0/0/1                up    up ge-0/0/2                up    up dsc                     up    up fti0                    up    up fxp0                    up    up fxp0.0                  up    up   gre                     up    up ipip                    up    up irb                     up    up lo0                     up    up lo0.16384               up    up   inet     127.0.0.1           --> 0/0 lo0.16385               up    up   inet     10.0.0.1            --> 0/0                                             10.0.0.16           --> 0/0                                             128.0.0.1           --> 0/0                                             128.0.0.4           --> 0/0                                             128.0.1.16          --> 0/0 lo0.32768               up    up   lsi                     up    up mtun                    up    up pimd                    up    up pime                    up    up pp0                     up    up ppd0                    up    up ppe0                    up    up st0                     up    up tap                     up    up vlan                    up    down root>



2. configuration mode

이 모드로 들어가기 위해서는 아래처럼 operation mode에서 configure 명령어를 입력합니다.

root>에서 root# 바뀌었습니다. #의미가 configuration mode를 의미합니다.

이 모드에서는 edit, set, delete, activate 등의 명령어 사용가능

root> configure  Entering configuration mode [edit] root#



만약에 configuration mode에서 operation mode에 있는 명령어를 사용하고 싶으면 run 명령어를 앞에 사용합니다.

root# run show interfaces terse  Interface               Admin Link Proto    Local                 Remote ge-0/0/0                up    up gr-0/0/0                up    up ip-0/0/0                up    up lsq-0/0/0               up    up lt-0/0/0                up    up mt-0/0/0                up    up sp-0/0/0                up    up sp-0/0/0.0              up    up   inet                                        inet6    sp-0/0/0.16383          up    up   inet     ge-0/0/1                up    up ge-0/0/2                up    up dsc                     up    up fti0                    up    up fxp0                    up    up fxp0.0                  up    up   gre                     up    up ipip                    up    up irb                     up    up lo0                     up    up lo0.16384               up    up   inet     127.0.0.1           --> 0/0 lo0.16385               up    up   inet     10.0.0.1            --> 0/0                                             10.0.0.16           --> 0/0                                             128.0.0.1           --> 0/0                                             128.0.0.4           --> 0/0                                             128.0.1.16          --> 0/0 lo0.32768               up    up   lsi                     up    up mtun                    up    up pimd                    up    up pime                    up    up pp0                     up    up ppd0                    up    up ppe0                    up    up st0                     up    up tap                     up    up vlan                    up    down [edit] root#



3. 계층 간 이동 명령어

3-1 edit

3-2 top

3-3 up

3-4 exit

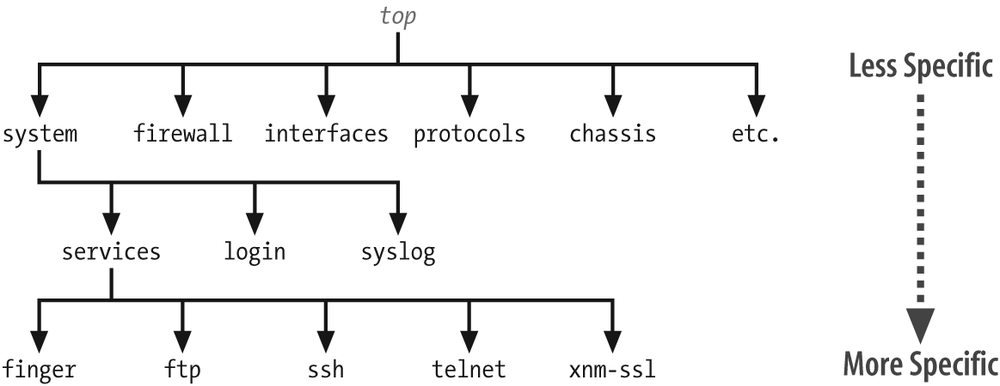

Juniper는 리눅스 기반에 동작하기 때문에 리눅스에 Statement Hierarchy 구조를 사용합니다.



top 명령어

현재 interfaces 안에 있습니다. 이 상태에서 top명령어를 이용하고 최상으로 돌아갑니다.

최송이는 configuration mode입니다.

root# edit interfaces  [edit interfaces] root# top  [edit] root#



up 명령어



현재 system -> services -> ftp 위치에 있습니다.

up 명령어를 사용하면 바로 윗단계 services로 이동합니다.

root# edit system services ftp  [edit system services ftp] root#  root# up  [edit system services] root#



만약에 2단계 위로 올라가고 싶으면 up 2 입력하면 됩니다.

[edit system services ftp] root# up 2  [edit system] root#



exit 명령어

한 단계 위로 이동 합니다.

또 configuration mode 최상위에서 exit 입력하면 operation mode로 진입합니다.

root# edit system  [edit system] root#  root# exit  [edit] root#  root# exit  Exiting configuration mode root>



4. 명령어 단축키 사용방법

- Ctrl + p 또는 위 화살표키: 직전명령어호출
- Ctrl + n 또는 아래 화살표키 : 직전명령어 간 이동
- Ctrl + a, e : 명령어 제일 앞, 뒤으로 커서 이동
- Ctrl + w : 커서 앞 또는 커서가 위치한 단어 삭제



5. 설정 추가 삭제 명령어

set: 설정 추가 명령어

delete: 설정 삭제 명령어



set 명령어로 hostname를 설정해 보겠습니다.



주니퍼 디폴트 값으로 root 비밀번호가 없기 때문에 commit를 눌러서 변경값이 저장되지 않습니다.

우선 root password를 입력합니다.

set system root-authentication plain-text-password



그리고 호스트이름을 변경합니다

set system host-name vSRX



그리고 설정값을 저장 및 즉시 변경 합니다.

commit



Hostname이 바뀌었습니다.

root> configure  root# set system root-authentication plain-text-password  New password: Retype new password: root# set system host-name vSRX  [edit] root# commit  commit complete [edit] root@vSRX#



이번에는 delete 명령어를 사용해 보겠습니다.



set system services ftp 이 명령어를 삭제해 보겠습니다.

delete system services ftp

root@vSRX> show configuration | display set | no-more  set version 21.3R1.9 set system root-authentication encrypted-password "$6$L1Uj2iTj$/c8wM7UteO/L/q5NWbwvvTiYhwADjApBAJ7LQCQaZDVQfgwStnuOH36if38V.CMAxpr3Ia2Yyul0TGgHTdSbg/" set system services ftp set system services ssh set system services web-management http interface fxp0.0 set system services web-management https system-generated-certificate set system services web-management https interface fxp0.0 set system syslog file interactive-commands interactive-commands any set system syslog file messages any any set system syslog file messages authorization info set system license autoupdate url https://ae1.juniper.net/junos/key_retrieval set security screen ids-option untrust-screen icmp ping-death set security screen ids-option untrust-screen ip source-route-option set security screen ids-option untrust-screen ip tear-drop set security screen ids-option untrust-screen tcp syn-flood alarm-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood attack-threshold 200 set security screen ids-option untrust-screen tcp syn-flood source-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood destination-threshold 2048 set security screen ids-option untrust-screen tcp syn-flood queue-size 2000 set security screen ids-option untrust-screen tcp syn-flood timeout 20 set security screen ids-option untrust-screen tcp land set security policies from-zone trust to-zone trust policy default-permit match source-address any set security policies from-zone trust to-zone trust policy default-permit match destination-address any set security policies from-zone trust to-zone trust policy default-permit match application any set security policies from-zone trust to-zone trust policy default-permit then permit set security policies from-zone trust to-zone untrust policy default-permit match source-address any set security policies from-zone trust to-zone untrust policy default-permit match destination-address any set security policies from-zone trust to-zone untrust policy default-permit match application any set security policies from-zone trust to-zone untrust policy default-permit then permit set security policies pre-id-default-policy then log session-close set security zones security-zone trust tcp-rst set security zones security-zone untrust screen untrust-screen set interfaces fxp0 unit 0 root@vSRX> configure  Entering configuration mode [edit] root@vSRX# delete system services ftp  [edit] root@vSRX# commit  commit complete [edit] root@vSRX# run show configuration | display set | match ftp  [edit] root@vSRX#



6. Pipe 명령어 사용 방법

- count : 표시되는 값의 라인 수를 출력함
- display : 설정값등을 보여주는 방식을 변경하여 표시
             detail : 설정값에 주석으로 추가설정 가능한 예제를 표시
             set : 설정값을 set형식으로 표시
            xml : 설정값을 xml형식으로 표시
- except : 특정 값을 제외한 모든 값을 표시
- find : 특정값이 처음으로 시작되는 위치부터 표시
- match : 특정값이 포함된 값만 표시
- no-more : 표시내용이 한 페이지를 넘더라도 한 번에 모든 내용을 출력함
- hold : 표시내용이 한 페이지를 넘을 때 한 페이지단위로 표시하며 마지막에
--More-- 표시를 하지 않음
- save : 표시되는 값을 파일로 바로 저장 ex) show config | save 20120406.txt
- last : 표시내용의 마지막 부분을 표시 ex ) show log message | last 30(마지막 30라인만 출력)
- trim : 표시되는 값을 왼쪽을 기준으로 특정문자 수만큼 삭제하고 표시 * show log message Apr 6 15:55:22 SRX210 login: Login attempt for user stcon from host 1.1.1.100 * show log message | trim 15 (왼쪽기준으로 15자 삭제하고 출력) SRX210 login: Login attempt for user stcon from host 1.1.1.100



현재 juniper 방화벽 설정값 확인 하기

root@vSRX> show configuration      ## Last commit: 2024-06-09 12:47:19 UTC by root version 21.3R1.9; system {     root-authentication {         encrypted-password "$6$L1Uj2iTj$/c8wM7UteO/L/q5NWbwvvTiYhwADjApBAJ7LQCQaZDVQfgwStnuOH36if38V.CMAxpr3Ia2Yyul0TGgHTdSbg/"; ## SECRET-DATA     }     services {         ssh;         web-management {             http {                 interface fxp0.0;             }             https {                 system-generated-certificate;                 interface fxp0.0;             }         }     }     syslog {         file interactive-commands {             interactive-commands any;         }         file messages {                              any any;             authorization info;         }     }     license {         autoupdate {             url https://ae1.juniper.net/junos/key_retrieval;         }     } } security {     screen {         ids-option untrust-screen {             icmp {                 ping-death;             }             ip {                 source-route-option;                 tear-drop;             }             tcp {                 syn-flood {                     alarm-threshold 1024;                     attack-threshold 200;                     source-threshold 1024;                     destination-threshold 2048;                     queue-size 2000; ## Warning: 'queue-size' is deprecated                     timeout 20;                 }                 land;             }         }     }     policies {         from-zone trust to-zone trust {             policy default-permit {                 match {                     source-address any;                     destination-address any;                     application any;                 }                 then {                     permit;                 }             }         }                                        from-zone trust to-zone untrust {             policy default-permit {                 match {                     source-address any;                     destination-address any;                     application any;                 }                 then {                     permit;                 }             }         }         pre-id-default-policy {             then {                 log {                     session-close;                 }             }         }     }     zones {         security-zone trust {             tcp-rst;                             }         security-zone untrust {             screen untrust-screen;         }     } } interfaces {     fxp0 {         unit 0;     } } root@vSRX>



set 방식으로 설정값 표시 하기

show configuration | dispaly set

root@vSRX> show configuration | display set     set version 21.3R1.9 set system root-authentication encrypted-password "$6$L1Uj2iTj$/c8wM7UteO/L/q5NWbwvvTiYhwADjApBAJ7LQCQaZDVQfgwStnuOH36if38V.CMAxpr3Ia2Yyul0TGgHTdSbg/" set system services ssh set system services web-management http interface fxp0.0 set system services web-management https system-generated-certificate set system services web-management https interface fxp0.0 set system syslog file interactive-commands interactive-commands any set system syslog file messages any any set system syslog file messages authorization info set system license autoupdate url https://ae1.juniper.net/junos/key_retrieval set security screen ids-option untrust-screen icmp ping-death set security screen ids-option untrust-screen ip source-route-option set security screen ids-option untrust-screen ip tear-drop set security screen ids-option untrust-screen tcp syn-flood alarm-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood attack-threshold 200 set security screen ids-option untrust-screen tcp syn-flood source-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood destination-threshold 2048 set security screen ids-option untrust-screen tcp syn-flood queue-size 2000 set security screen ids-option untrust-screen tcp syn-flood timeout 20 set security screen ids-option untrust-screen tcp land ---(more)---



위에 --(more)-- 표시 없이 한꺼번에 output 표시하기.

root@vSRX> show configuration | display set | no-more  set version 21.3R1.9 set system root-authentication encrypted-password "$6$L1Uj2iTj$/c8wM7UteO/L/q5NWbwvvTiYhwADjApBAJ7LQCQaZDVQfgwStnuOH36if38V.CMAxpr3Ia2Yyul0TGgHTdSbg/" set system services ssh set system services web-management http interface fxp0.0 set system services web-management https system-generated-certificate set system services web-management https interface fxp0.0 set system syslog file interactive-commands interactive-commands any set system syslog file messages any any set system syslog file messages authorization info set system license autoupdate url https://ae1.juniper.net/junos/key_retrieval set security screen ids-option untrust-screen icmp ping-death set security screen ids-option untrust-screen ip source-route-option set security screen ids-option untrust-screen ip tear-drop set security screen ids-option untrust-screen tcp syn-flood alarm-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood attack-threshold 200 set security screen ids-option untrust-screen tcp syn-flood source-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood destination-threshold 2048 set security screen ids-option untrust-screen tcp syn-flood queue-size 2000 set security screen ids-option untrust-screen tcp syn-flood timeout 20 set security screen ids-option untrust-screen tcp land set security policies from-zone trust to-zone trust policy default-permit match source-address any set security policies from-zone trust to-zone trust policy default-permit match destination-address any set security policies from-zone trust to-zone trust policy default-permit match application any set security policies from-zone trust to-zone trust policy default-permit then permit set security policies from-zone trust to-zone untrust policy default-permit match source-address any set security policies from-zone trust to-zone untrust policy default-permit match destination-address any set security policies from-zone trust to-zone untrust policy default-permit match application any set security policies from-zone trust to-zone untrust policy default-permit then permit set security policies pre-id-default-policy then log session-close set security zones security-zone trust tcp-rst set security zones security-zone untrust screen untrust-screen set interfaces fxp0 unit 0



- find 명령어 - 특정값이 처음으로 시작되는 위치부터 추력

위에 설정값에서 policies 줄이 있는 곳부터 끝까지 출력해 보겠습니다.

root@vSRX> show configuration | display set | find policies  set security policies from-zone trust to-zone trust policy default-permit match source-address any set security policies from-zone trust to-zone trust policy default-permit match destination-address any set security policies from-zone trust to-zone trust policy default-permit match application any set security policies from-zone trust to-zone trust policy default-permit then permit set security policies from-zone trust to-zone untrust policy default-permit match source-address any set security policies from-zone trust to-zone untrust policy default-permit match destination-address any set security policies from-zone trust to-zone untrust policy default-permit match application any set security policies from-zone trust to-zone untrust policy default-permit then permit set security policies pre-id-default-policy then log session-close set security zones security-zone trust tcp-rst set security zones security-zone untrust screen untrust-screen set interfaces fxp0 unit 0



- match 특정값이 포함된 값만 표시해 보겠습니다

zones이라는 단어가 있는 줄만 표시해 보겠습니다.

root@vSRX> show configuration | display set | match zones  set security zones security-zone trust tcp-rst set security zones security-zone untrust screen untrust-screen root@vSRX>



- except: 특정 값을 제외한 모든 값을 표시합니다.

zones이라는 단어가 있는 줄을 제외하고 출력해 보겠습니다

root@vSRX> show configuration | display set | except zones  set version 21.3R1.9 set system root-authentication encrypted-password "$6$L1Uj2iTj$/c8wM7UteO/L/q5NWbwvvTiYhwADjApBAJ7LQCQaZDVQfgwStnuOH36if38V.CMAxpr3Ia2Yyul0TGgHTdSbg/" set system services ssh set system services web-management http interface fxp0.0 set system services web-management https system-generated-certificate set system services web-management https interface fxp0.0 set system syslog file interactive-commands interactive-commands any set system syslog file messages any any set system syslog file messages authorization info set system license autoupdate url https://ae1.juniper.net/junos/key_retrieval set security screen ids-option untrust-screen icmp ping-death set security screen ids-option untrust-screen ip source-route-option set security screen ids-option untrust-screen ip tear-drop set security screen ids-option untrust-screen tcp syn-flood alarm-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood attack-threshold 200 set security screen ids-option untrust-screen tcp syn-flood source-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood destination-threshold 2048 set security screen ids-option untrust-screen tcp syn-flood queue-size 2000 set security screen ids-option untrust-screen tcp syn-flood timeout 20 set security screen ids-option untrust-screen tcp land set security policies from-zone trust to-zone trust policy default-permit match source-address any set security policies from-zone trust to-zone trust policy default-permit match destination-address any set security policies from-zone trust to-zone trust policy default-permit match application any set security policies from-zone trust to-zone trust policy default-permit then permit set security policies from-zone trust to-zone untrust policy default-permit match source-address any set security policies from-zone trust to-zone untrust policy default-permit match destination-address any set security policies from-zone trust to-zone untrust policy default-permit match application any set security policies from-zone trust to-zone untrust policy default-permit then permit set security policies pre-id-default-policy then log session-close set interfaces fxp0 unit 0 root@vSRX>



save - 출력값을 파일로 저장하는 명령어입니다



설정값을 file로 저장해 보겠습니다.

file 이름은 config_backup입니다.



파일을 확인하기 위해서는 file list 명령어를 입력합니다.

root@vSRX> show configuration | display set | save config_backup  Wrote 32 lines of output to 'config_backup' root@vSRX> file list  /root/: .cshrc@ -> /packages/mnt/os-runtime/root/.cshrc .login@ -> /packages/mnt/os-runtime/root/.login .profile@ -> /packages/mnt/os-runtime/root/.profile config_backup root@vSRX>



파일 내용 확인하기

file show 파일 이름

root@vSRX> file show config_backup  set version 21.3R1.9 set system root-authentication encrypted-password "$6$L1Uj2iTj$/c8wM7UteO/L/q5NWbwvvTiYhwADjApBAJ7LQCQaZDVQfgwStnuOH36if38V.CMAxpr3Ia2Yyul0TGgHTdSbg/" set system services ssh set system services web-management http interface fxp0.0 set system services web-management https system-generated-certificate set system services web-management https interface fxp0.0 set system syslog file interactive-commands interactive-commands any set system syslog file messages any any set system syslog file messages authorization info set system license autoupdate url https://ae1.juniper.net/junos/key_retrieval set security screen ids-option untrust-screen icmp ping-death set security screen ids-option untrust-screen ip source-route-option set security screen ids-option untrust-screen ip tear-drop set security screen ids-option untrust-screen tcp syn-flood alarm-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood attack-threshold 200 set security screen ids-option untrust-screen tcp syn-flood source-threshold 1024 set security screen ids-option untrust-screen tcp syn-flood destination-threshold 2048 set security screen ids-option untrust-screen tcp syn-flood queue-size 2000 set security screen ids-option untrust-screen tcp syn-flood timeout 20 set security screen ids-option untrust-screen tcp land set security policies from-zone trust to-zone trust policy default-permit match source-address any set security policies from-zone trust to-zone trust policy default-permit match destination-address any set security policies from-zone trust to-zone trust policy default-permit match application any set security policies from-zone trust to-zone trust policy default-permit then permit set security policies from-zone trust to-zone untrust policy default-permit match source-address any set security policies from-zone trust to-zone untrust policy default-permit match destination-address any set security policies from-zone trust to-zone untrust policy default-permit match application any set security policies from-zone trust to-zone untrust policy default-permit then permit set security policies pre-id-default-policy then log session-close set security zones security-zone trust tcp-rst set security zones security-zone untrust screen untrust-screen set interfaces fxp0 unit 0 root@vSRX>



last: 표시내용의 마지막 부분을 표시합니다.

ex) 로그에 마지막 10줄만 표시 - 즉 최신 로그 10개만 출력입니다.

root@vSRX> show log messages | last 10  Jun  9 13:02:53  vSRX srxpfe[20805]: pconn_client_create: RE address for IRI1 1000080 cid is 0 Jun  9 13:03:05  vSRX last message repeated 4 times Jun  9 13:03:14  vSRX last message repeated 3 times Jun  9 13:03:17  vSRX mgd[23313]: UI_CMDLINE_READ_LINE: User 'root', command 'show log messages ' Jun  9 13:03:17  vSRX srxpfe[20805]: pconn_client_create: RE address for IRI1 1000080 cid is 0 Jun  9 13:03:35  vSRX last message repeated 6 times Jun  9 13:03:53  vSRX last message repeated 6 times Jun  9 13:03:55  vSRX mgd[23313]: UI_CMDLINE_READ_LINE: User 'root', command 'show log messages | last 10 '                                          root@vSRX>



Pipe옵션은 중복에서도 사용 가능 합니다.

show log messages 출력

match VSRX 이 단어가 있는 messages만 출력

last 10 마지막으로부터 최신 10개 log만 출

root@vSRX> show log messages | match VSRX | last 10  Jun  9 13:03:56  vSRX srxpfe[20805]: pconn_client_create: RE address for IRI1 1000080 cid is 0 Jun  9 13:04:06  vSRX last message repeated 3 times Jun  9 13:04:45  vSRX last message repeated 13 times Jun  9 13:04:47  vSRX mgd[23313]: UI_CMDLINE_READ_LINE: User 'root', command 'show log messages | match VSRX ' Jun  9 13:04:48  vSRX srxpfe[20805]: pconn_client_create: RE address for IRI1 1000080 cid is 0 Jun  9 13:04:51  vSRX srxpfe[20805]: pconn_client_create: RE address for IRI1 1000080 cid is 0 Jun  9 13:04:53  vSRX mgd[23313]: UI_CMDLINE_READ_LINE: User 'root', command 'show log messages | match VSRX | last 10 '                                          root@vSRX>



?

입력하면 실행 가능한 명려어가 표시 됩니다.

root@vSRX> ? Possible completions:   clear                Clear PPM related statistics information   configure            Manipulate software configuration information   file                 Perform file operations   help                 Provide help information   load                 Load information from file   monitor              Show real-time debugging information   mtrace               Trace multicast path from source to receiver   op                   Invoke an operation script   ping                 Ping remote target   probe                Probe interfaces on remote target   quit                 Exit the management session   request              Make system-level requests   restart              Restart software process   scp                  Copy files via ssh   set                  Set CLI properties, date/time, craft interface message   show                 Show system information   ssh                  Start secure shell on another host   start                Start shell   telnet               Telnet to another host   test                 Perform diagnostic debugging   traceroute



지금까지 [2024][Juniper SRX #1] 기본 CLI 명령어 글을 읽어주셔서 감사합니다.
