[2024][Juniper SRX #2] Interface Numbering

안녕하세요.



이번에는 [2024][Juniper SRX #2] Interface Numbering입니다.

주니퍼 포트 이름을 확인하기 위해서 샘플로 MX960 장비 사진을 가지고 왔습니다.



https://www.juniper.net/documentation/us/en/hardware/mx960/topics/concept/mx960-fpc-pic-port-interface-numbering.html

MX960 PIC Port and Interface Numbering | Juniper Networks



MX960를 Chassis형 라우터입니다.



FPC - Flexible PIC Concentrator - 번호는 0부터 시작합니다

PIC -  Physical Interface Card - 번호는 0부터 시작합니다

Port -  Physical Interface Card에 Port를 의미합니다. - 번호는 0부터 시작합니다.



아래 사진 빨간색 사각형이 FPC를 합니다. 번호는 왼쪽부터 오른쪽으로 시작합니다

아래 사진 파란색 사각형이 PIC를 합니다.

아래 사진 초록색 사각형이 Port를 의미합니다.



Port는 미티어 타입 별로 이름이 다르게 지정됩니다.

1. fe: Fast Etheretnet 포트를 의미합니다. Ex) fe-0/0/0     --> FPC 0 PIC 0 Port 0

2. ge: Gigabit Ethernet 포트를 의미합니다. Ex) ge-0/0/0   --> FPC 0 PIC 0 Port 0

3. xe: 10G Gigabit Ethernet 포트를 의미합니다. Ex) xe-1/0/1 -> FPC 1 PIC 0 Port 1

4. ae: Aggregated Ethernet 포트를 의미합니다. ae1: 두 번째 논리적인 인터페이

5. reth: Redundant Ethernet 포트를 의미합니다. reth0: 첫 번째 Redundant Ethernet 포를 의미합니다.



장비 콘솔 연결 후 커맨드로 확인이 가능합니다.

show chassis hardware 입력하면 아래처럼 표시됩니다.

FPC 0

PIC 0

root> show chassis hardware  Hardware inventory: Item             Version  Part number  Serial number     Description Chassis                                fd45efae5e05      VSRX Midplane         System IO        Routing Engine                                           VSRX-2CPU-4G memory FPC 0                     BUILTIN      BUILTIN           FPC   PIC 0                                                  VSRX DPDK GE Power Supply 0



이번에는 Interface port를 확인해 보겠습니다. 현재 EVE-NG에서 Juniper SRX를 생성했을 때 디폴트 값으로 인터페이스를 4개입니다.

ge-0/0/0

ge-0/0/1

ge-0/0/2

fxp0 - MGMT Interface

root> show interfaces terse | grep ge-0/0  ge-0/0/0                up    up ge-0/0/1                up    up ge-0/0/2                up    up



만약에 인터페이스를 더 추가하고 싶다면 아래처럼 수정합니다.

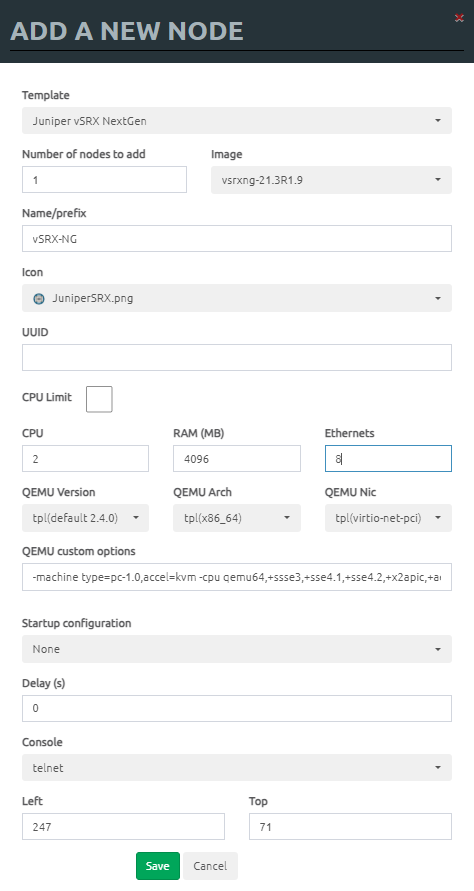

Ethernets에 숫자를 8로 입력하고 SRX를 부팅합니다.

장비를 부팅 후 확인해 보겠습니다.

ge-0/0/0 ~ 6 그리고 fxp0를 더 하면 총 8개 인터페이스를 확인할 수 있습니다.

인터페이스가 더 필요하시면 위에 사진처럼 인터페이스를 추가하면 됩니다.

root> show interfaces terse | match ge-0/0  ge-0/0/0                up    up ge-0/0/1                up    up ge-0/0/2                up    up ge-0/0/3                up    up ge-0/0/4                up    up ge-0/0/5                up    up ge-0/0/6                up    up



지금까지 [2024][Juniper SRX #2] Interface Numbering  글을 읽어주셔서 감사합니다.
