[ISR4221]-Performance License Install(PAK)

안녕하세요.



오늘은 [ISR4221]-Performance License Install(SLR) 입니다.



고객사에 라우터가 인터넷 접속이 불가능 하여 offline 방식으로 라이센스를 설치해보겠습니다.



Step1 장비 버전 확인 -Smart license 지원

BDKDD02#show version Cisco IOS XE Software, Version 16.06.08



Step2 Smart license disable

BDKDD02(config)#no license smart enable



Step3 download PAK file from CSSM

시리얼번호는 보안상으로 *처리 하였습니다.

BDKDD02#license smart reservation request local Enter this request code in the Cisco Smart Software Manager portal: UDI: PID:ISR4221/K9,SN:FJC**********     Request code: BC-ZISR4221/K9:FJC*********-AfSn9CzT1-76



Step4 CSSM 접속후 라이센스 다운로드

고객사 정보가 있어서 생략 하였습니다.

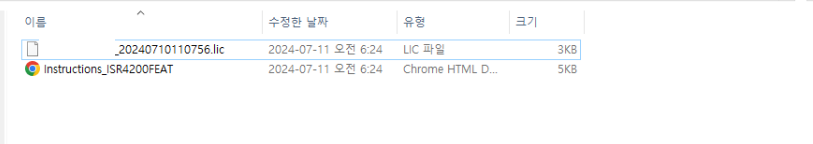

Step5 USB에 라이센스 파일 저장하기

Step6 USB를 라우터에 삽입하기

Step7 USB 라이센스 확인

BDKDD02#dir usb0: Directory of usb0:/    54  -rwx             2184  Jul 11 2024 06:24:56 +00:00  FJC***********_20240710110756.lic



Step8 라이센스를 장비에 복사하기

BDKDD02#copy usb0:FJC*******_20240710110756.lic flash: Destination filename [FJC******_20240710110756.lic]? Copy in progress...C 2184 bytes copied in 0.057 secs (38316 bytes/sec)



Step9 Flash메모리에 라이센스 제대로 복사 되었는지 확인하기

BDKDD02#dir flash: Directory of bootflash:/    23  -rw-             2184  Jul 11 2024 08:46:32 +00:00  FJC*******_20240710110756.lic



Step10 라우터 성능 확인

BDKDD02#show platform hardware throughput level The current throughput level is 35000 kb/s



Step11 라이센스 설치

BDKDD02#license install flash:FJC******_20240710110756.lic Installing licenses from "flash::FJC******_20240710110756.lic" Installing...Feature:ipbasek9...Failed: % Error: Duplicate license Installing...Feature:throughput...Successful:Supported 1/2 licenses were successfully installed 1/2 licenses were existing licenses 0/2 licenses were failed to install BDKDD02# *Jul 11 08:48:39.268: %LICENSE-6-INSTALL: Feature throughput 1.0 was installed in this device. UDI=ISR4221/K9:FJC******; StoreIndex=1:Primary License Storage



Step12 저장후 장비 재부팅

BDKDD02#wr Building configuration... [OK] BDKDD02#reload



Step13 Throughput 75Mbps 변경하기

BDKDD02(config)#platform hardware throughput level 75000



Step14 저장하고 재부팅

BDKDD02#wr Building configuration... *Jul 12 06:14:58.126: %SYS-5-CONFIG_I: Configured from console by console[OK] BDKDD02# BDKDD02# *Jul 12 06:15:04.098: %SYS-2-PRIVCFG_ENCRYPT: Successfully encrypted private config filereload Proceed with reload? [confirm]



Step15 확인하기

BDKDD02#show platform hardware throughput level The current throughput level is 75000 kb/s



Throughput이 75Mbps 변경되었습니다.
