[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)

안녕하세요.



오늘은 주제는 [2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(Virtual-Box)입니다.



EVE-NG를 설치하기 전에 EVE-NG가 무엇인지 궁금하신 분은 아래 블로그 글을 참조 부탁드립니다.



itblog-kr.tistory.com/1

[EVE-NG #1] 네트워크 시뮬레이션 EVE-NG란?





EVE-NG는 하드웨어적으로 가상화가 Enable 되어 있어야지 장비를 구동시켰을 때 제대로 동작을 합니다.

• Intel VT
• AMD-V(SVM)

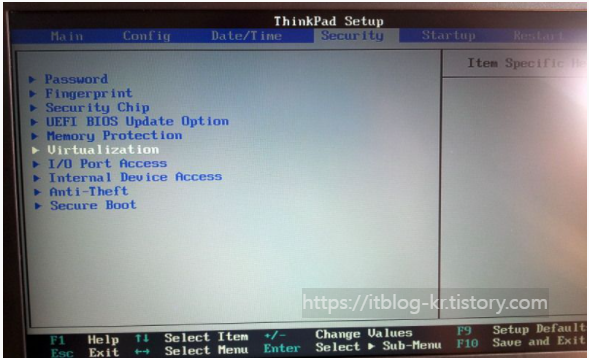

만약에 이 바이오스에서 가상화 기능이 Disable 되어 있으면 장비 구동 시켰을 때 3초 후에 다시 장비가 꺼지는 증상을 경험할 수 있습니다.

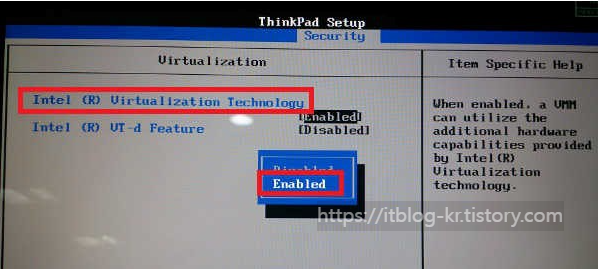

아래 링크를 참조하여 바이오스에서 가상화를 Enable  합니다.



노트북별로 바이오스 접속 하는 방법과 가상화 메뉴가 다 다를 수 있습니다.



https://itblog-kr.tistory.com/2

[EVE-NG #2] 네트워크 시뮬레이션 EVE-NG 설치전 확인사항







EVE-NG를 설치하기 전에 가상화 프로그램이 필요합니다.

• VirtualBox(무료)
• VMware Player(무료)
• VMware Workstation(유료)
• Vmware ESXi(무료) - 특정 CPU 소켓 또는 코어수 메모리 제안 - 하드웨어 Full 기능을 다 사용하기 위해서는 라이선스가 필요합니다.



그 외에 다른 가상화 프로그램을 사용하여 EVE-NG를 설치 가능하지만 대부분 위에 프로그램을 사용하여 EVE-NG를 설치하고 네트워크 장비를 공부하고 테스트합니다.



오늘은 Virtual-Box를 사용하여 EVE-NG를 설치하겠습니다.

Virtual-Box는 무료이기 때문에 라이선스 없이 사용 가능 합니다.



1. 아래 링크를 클릭해서 VirtualBox를 다운로드합니다.

https://www.virtualbox.org/wiki/Downloads

Downloads – Oracle VM VirtualBox



1-1 아래 Windows hosts를 선택합니다.



1-2 VirtualBox는 로그인 없이 그냥 클릭하면 바로 다운로드 가능합니다.

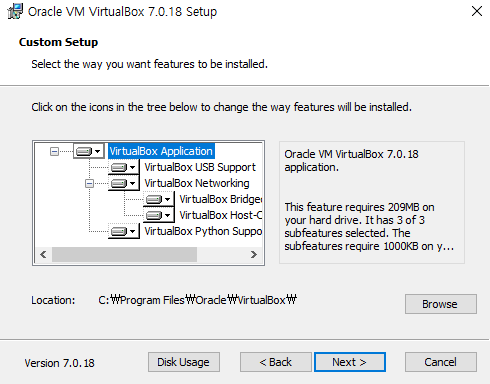

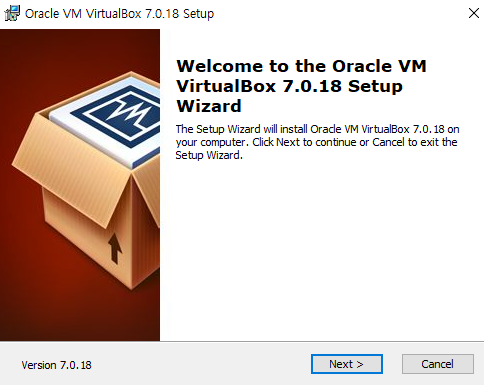

1-3 Next버튼을 클릭합니다.



1-4 Next 버튼을 클릭합니다.

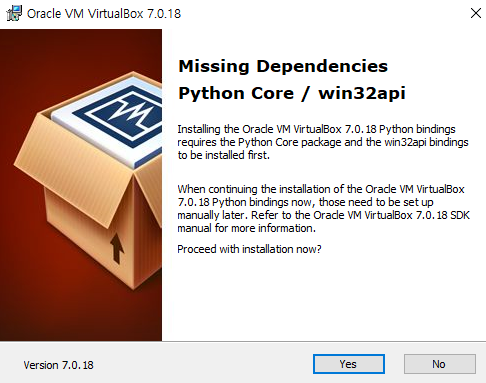

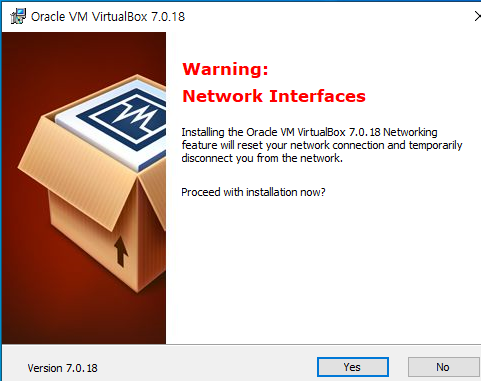

1-5 Yes 버튼을 클릭합니다.



1-6 Yes를 클릭합니다.



1-7 Install 버튼을 클릭합니다.

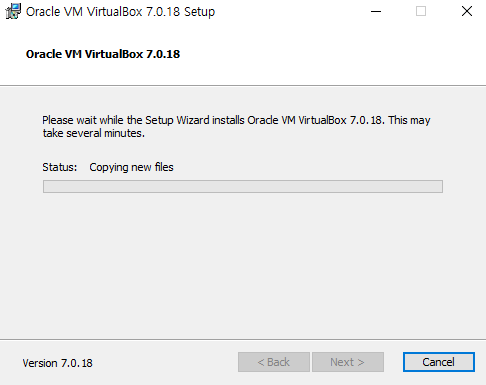

1-8 설치가 완료될 때까지 기다립니다.



1-9 Finish 버튼을 클릭합니다.



1-10 자동으로 프로그램이 실행됩니다.



2. EVE-NG 공식사이트에 접속하여 EVE-NG를 다운로드합니다.



현재 시점에서는 아래와 같이 2가지 버전을 다운로드할 수 있습니다.

https://www.eve-ng.net/index.php/download/

Download -



EVE-NG Professional/Learning Center Version 6.2.0-3 (유료 버전)
Free EVE Community Edition Version 6.2.0-2 (무료 버전) - 기능적으로 유료 보전보다는 제한이 없지만 혼자서 공부하는 데에는 지장이 없습니다. 저도 Free 버전을 사용하여 공부 및 프로젝트 테스트하고 있습니다.

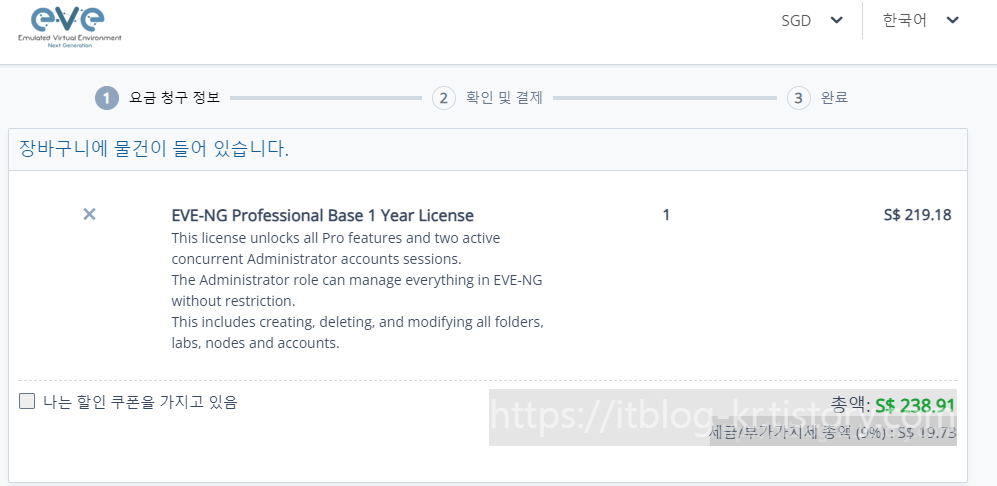

유료 버전은 구동형이며 1년 가격은 약 238.91불 현재 환율로 하면 약 33만 원입니다.



기능에 차이는 아래 표를 참고 부탁드립니다.

Features/Edition	Community	Professional	Learning Center	Description
Price	Free	150 EUR w/o VAT	150 EUR + Added Roles
User’s roles	2x admin accounts only	2x admins simultaneous unlimited accounts	admin, user, editor	Restrictions of the EVE usage, WEB UI, per user based
Lock user per folder				User cannot see other EVE folders, only his own
Lock user edit rights				User cannot edit labs, images etc
Shared Lab Folder				Shared lab folder visible for all users
User’s account validity (1/4 Hour accuracy)				Ability to set calendar validity for account, Date and time ( From -> To )
Lab Timer				Timer for Lab training
Running labs folder				User can run more than one lab. Running labs will appear in special running labs folder. Per user based
Node limit per lab	63	1024	1024	Limit of nodes to run per lab
TCP ports	fixed 128 per POD	Dynamic 1-65000	Dynamic 1-65000	Automatic TCP port choose for telnet session
Local Wireshark capture				Local wrapper using ssh and root password to the EVE
Local Telnet client				Local wrapper using locally installed telnet client
Local VNC client				Local wrapper using locally installed vnc client
Wireshark integrated				Docker integrated wireshark
Docker container support				Docker container support
Running nodes interface connections (hot connections)				Hot/live nodes interface connection
NAT Cloud				Integrated NAT cloud, connect node to the internet. NAT to the EVE management interface DHCP 172.29.129.0/24, gateway .254
HTML console without Wireshark capture				HTML console
HTML console with Wireshark capture				HTML wireshark capture
HTML Desktop Console				Integrated Docker PC management
Multi startup configuration choose per lab				Option to create and boot lab from different startup configurations, multi startup config
Export/Import configs or config packs to local PC				Option import and export single config or config packs to the lab
EVE user Radius authentication				Multi Radius servers support
EVE user Active Directory authentication				Microsoft Active Directory support
Custom image template, cli based				Option create own image templates.
EVE Lab chat				Lab chat between EVE lab users.
Custom MAC address for Qemu nodes				Option to change first interface MAC address for qemu nodes
Shared Lab				Shared Lab folder, drop lab for others
Shared Project				Shared Lab one to many, Single Lab allows work a team with single lab.
Link Quality, Delay, packet loss, jitter				Feature allows apply link quality functions: packet loss, delay and rate
Link design feature				Option to change connection colour, style
Rich integrated text editor				Rich HTML text editor for text and objects management in the lab.
Advanced Lab design objects				Round square, lines, arrowed lines, style and colour
Admin user option to join in other user lab				Admin user can join to the other user lab in the parallel session
Admin user option to open parallel console session to other user node				Admin user can open parallel console session to other user node
Running labs and nodes management				Admin can manage other user running labs and nodes. Join or stop labs or nodes.
EVE Cook Book				EVE Professional or Community Cook Book
Info about HDD/labs use per user, User infoweb GUI				Information about user HDD resource use
User quota (limit cpu/ram per user)				Limit cpu/ram per user. User profile EVE resource usage limitation.
Serial interface capture (IOL only)				HDLC/PPP/Frame Relay support for serial’s links
Link state and suspend / resume				Link state support for Qemu, IOL, Dockers
Dark Mode				Switch Lab view mode to Dark or Light mode
Lab Task management				Option to add offline pdf or online document into lab Task
EVE Cluster				Multi servers EVE system
EVE Backup Manager				Full Backup and Restore from Backup Solution



2-1 EVE-NG Community 버전을 다운로드합니다.

예전에는 OVF 또는 OVA로 제공되었으나 현재는 ISO파일로 제공됩니다.



아래 링크처럼 MEGA Mirror 또는 Direct Link를 통하여 다운로드합니다.

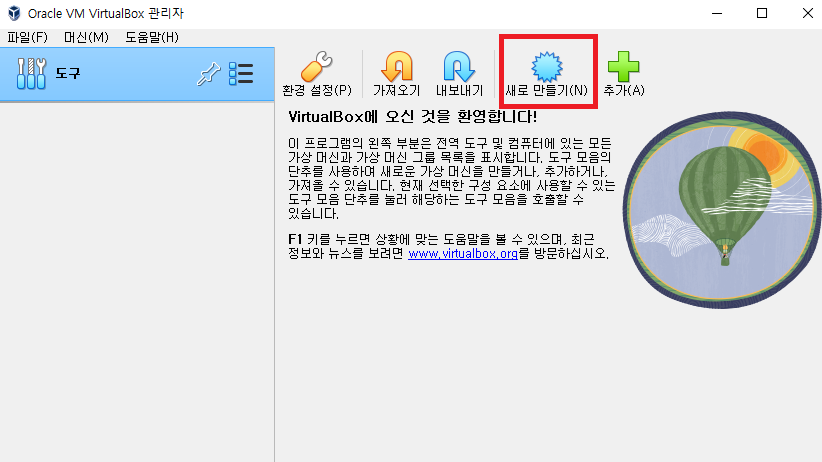

2-2 Virtualbox를 실행합니다. 그리고 새로 만들기를 선택합니다.

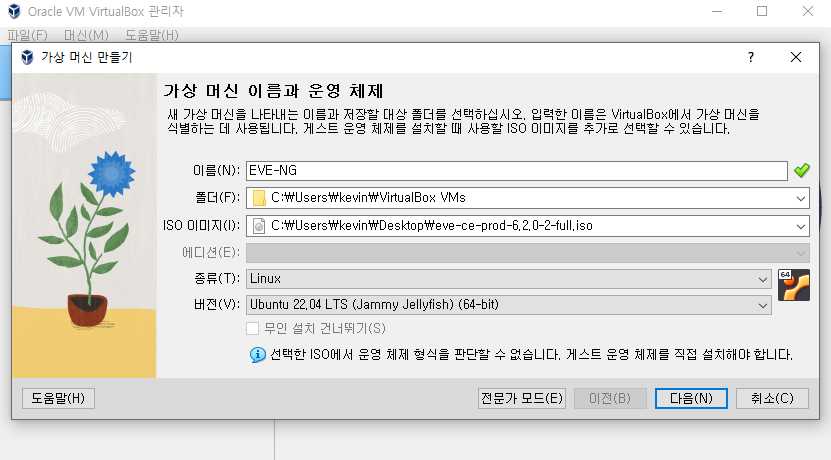

2-3 아래 정보를 입력합니다.

이름: 가상머신 이름을 입력합니다

폴더: VM이 설치될 폴더를 선택합니다

ISO 이미지: EVE-NG Community ISO파일을 선택합니다

종류: Linux를 선택합니다

버전: Ubuntu 22.04 LTS 선택합니다.



그리고 다음 버튼을 선택합니다.



2-4 메모리랑 CPU를 입력합니다.



메모리/CPU는 많으면 말을수록 좋습니다.



예를 들어 vASA를 테스트하고 싶다면 아래 사진처럼 메모리는 2G가 필요합니다.

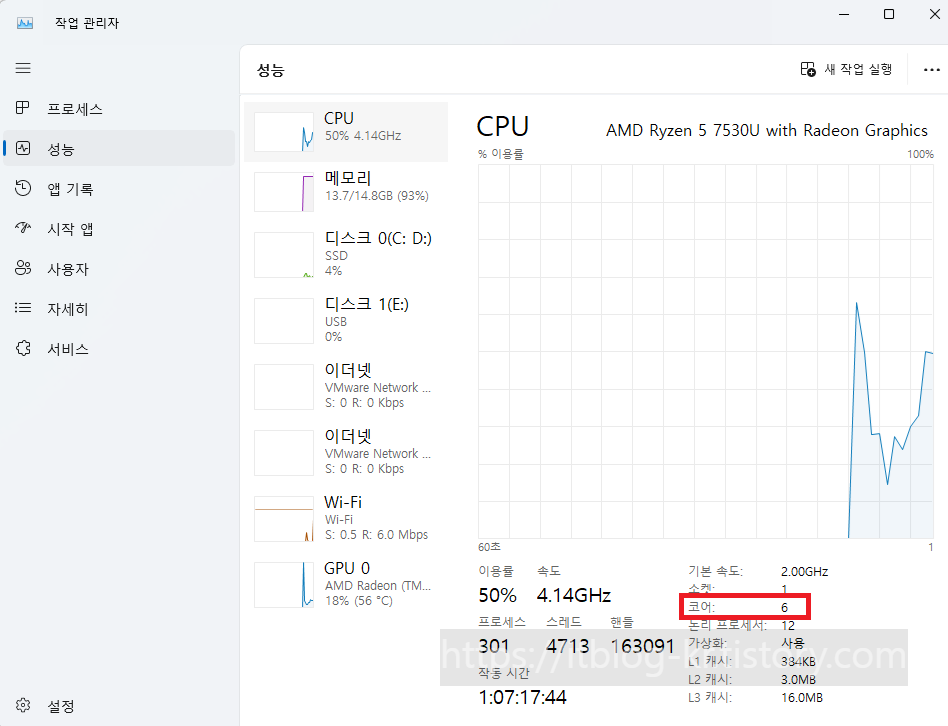

현재 사용하고 있는 노트북/PC에 CPU 코어 확인하는 방법



2-5 디스크 용량을 선택합니다.



디스크 용량도 많을수록 좋습니다. 테스트하고자 하는 이미지를 EVE-NG에 업로드할 때 디스크 용량이 부족하면 테스트 불가능 합니다.



2-6 완료를 선택합니다.

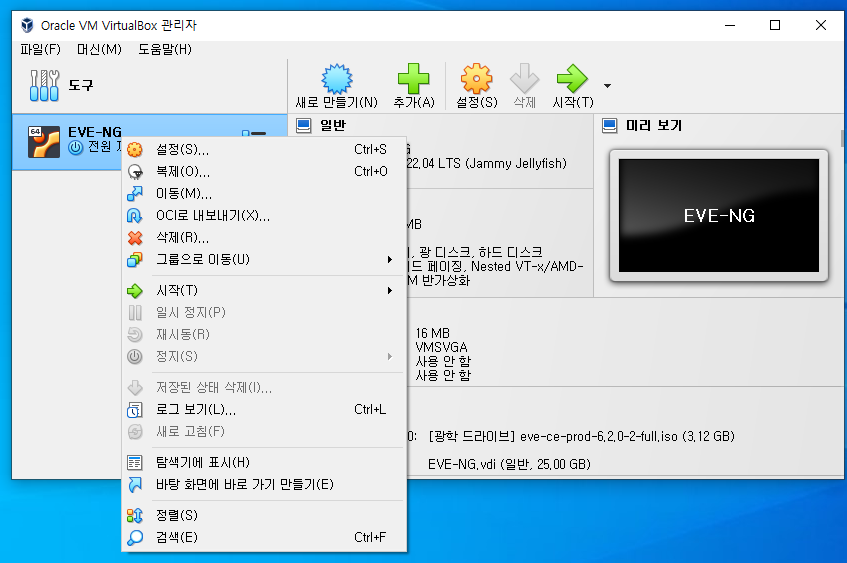

2-7  VM 이미지에 오른쪽 마우스를 클릭 후 설정을 선택합니다.

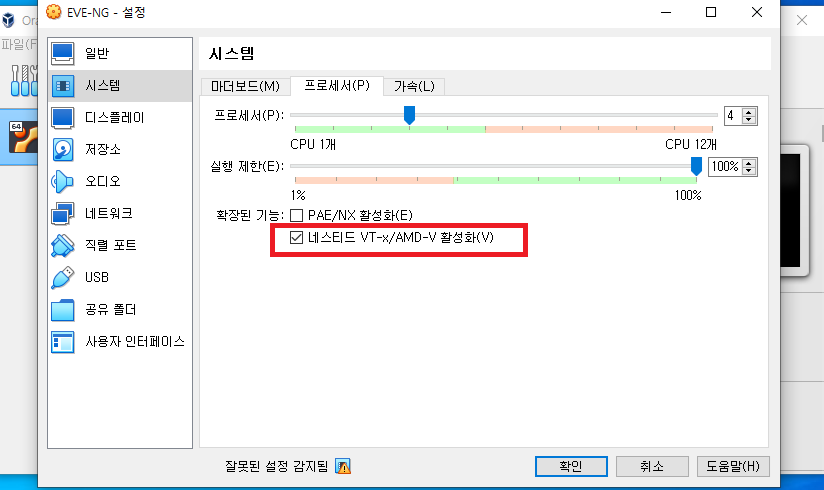

2-8 시스템 -> 프로세서에서

네스티드 VT-x/AMD-V활성화를 선택하고 확인 버튼을 클릭합니다.



2-9 시작 버튼을 클릭합니다.

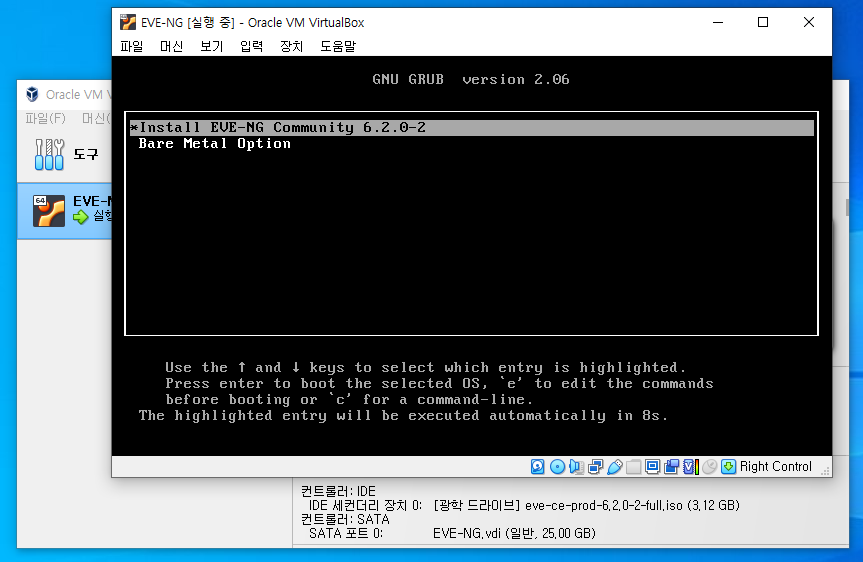

2-10 Install EVE-NG Community 6.2.0-2를 선택합니다.



2-11 설치가 완료될 때까지 기다립니다.

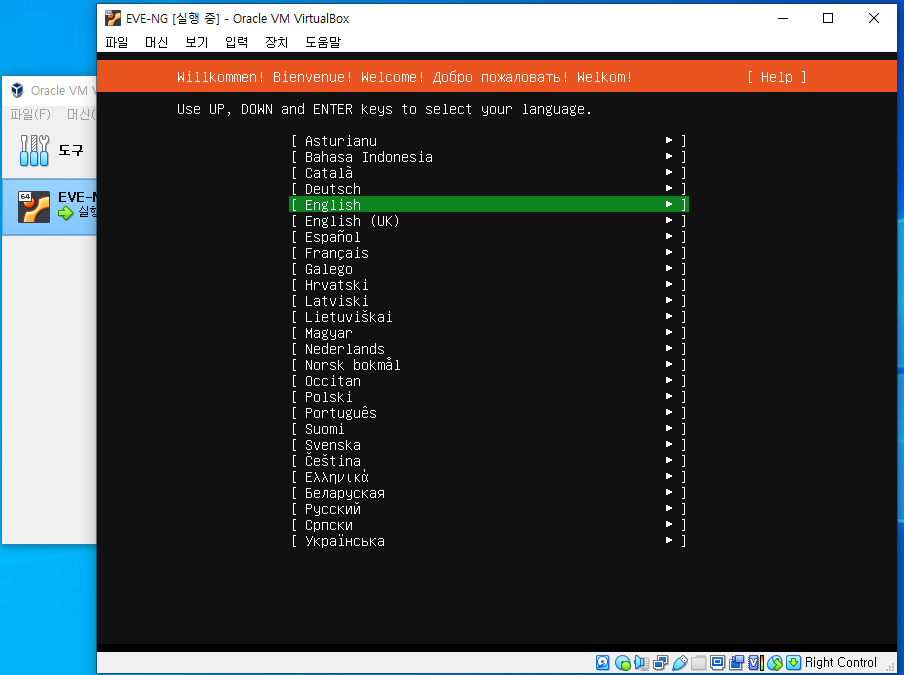

2-12 English를 선택합니다.



2-13 Done를 선택합니다.



2-14 Continue를 선택합니다.

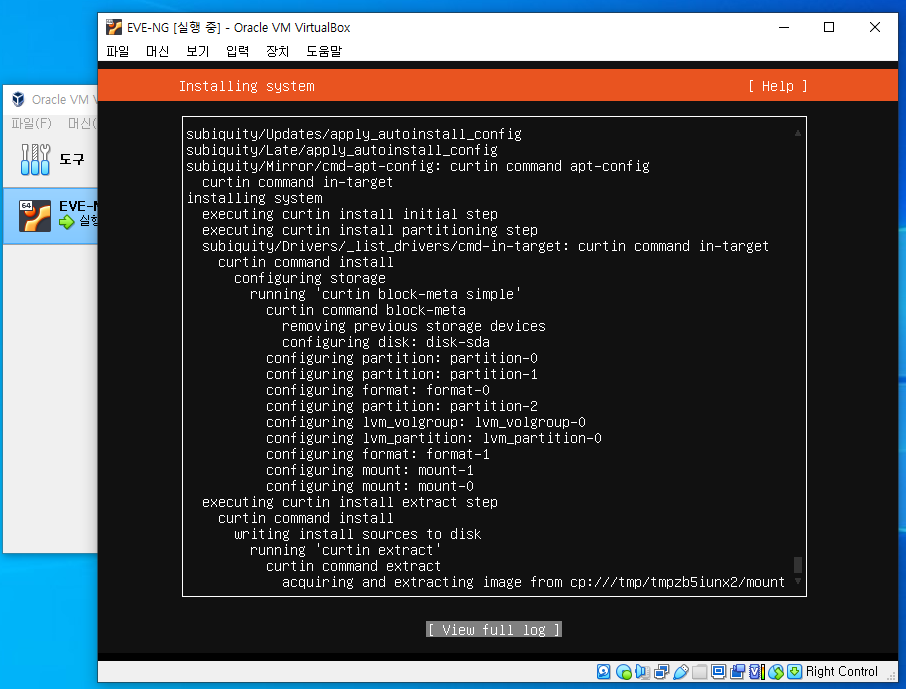

2-15 설치가 진행됩니다.



2-16 설치가 완료되면, 자동으로 재부팅되면서 ISO 때문에 또다시 설치가 진행이 됩니다.

강제로 상단 위에 X를 선택하면 아래처럼 시스템전원 끄기 선택 후 확인 버튼을 클릭합니다..



2-17 설정을 클릭합니다.



2-18 저장소 -> ISO 파일 선택하고 아래 작은 사각형 아이콘을 클릭해서 ISO파일을 선택합니다.

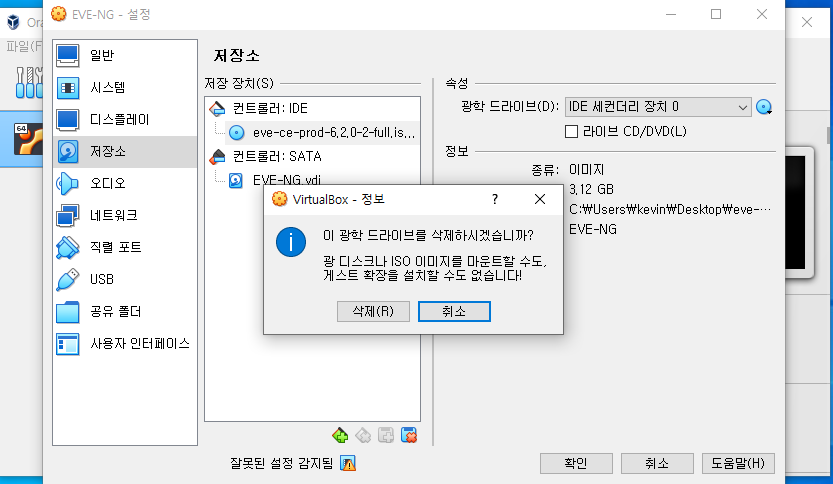

2-19 아래 그림처럼 삭제 버튼을 클릭하고 확인 버튼을 클릭합니다.



2-20 시작을 선택합니다.

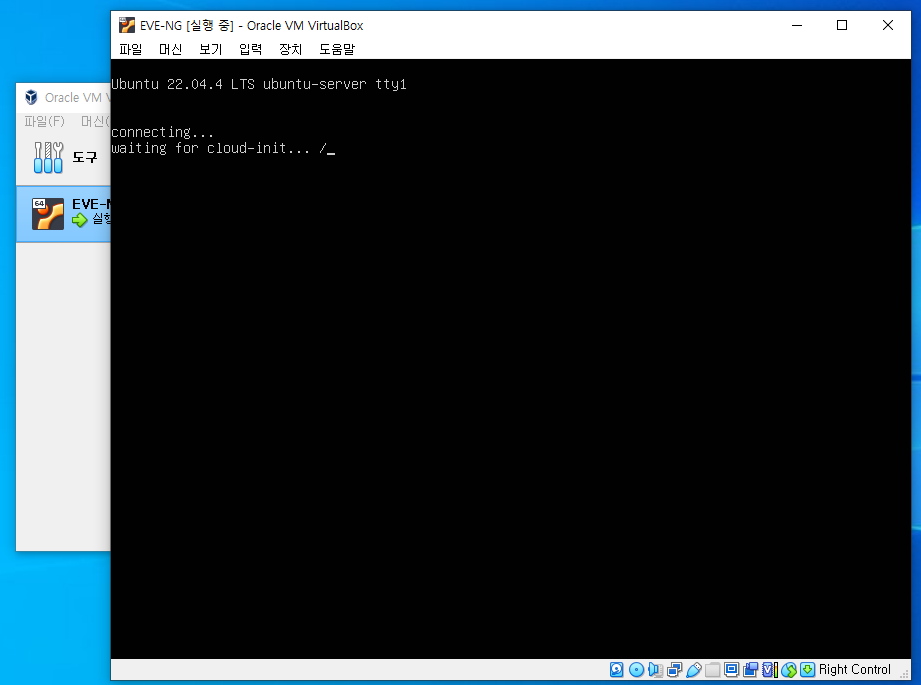

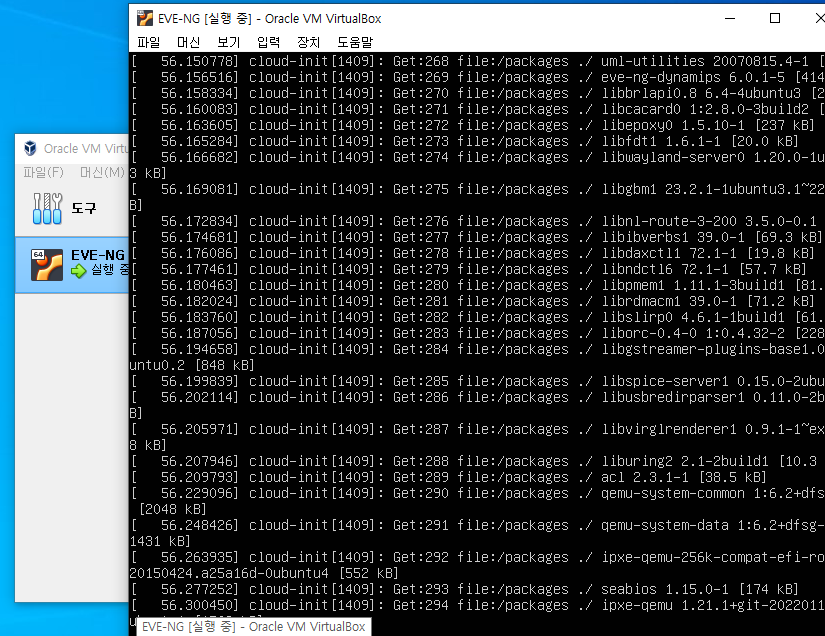

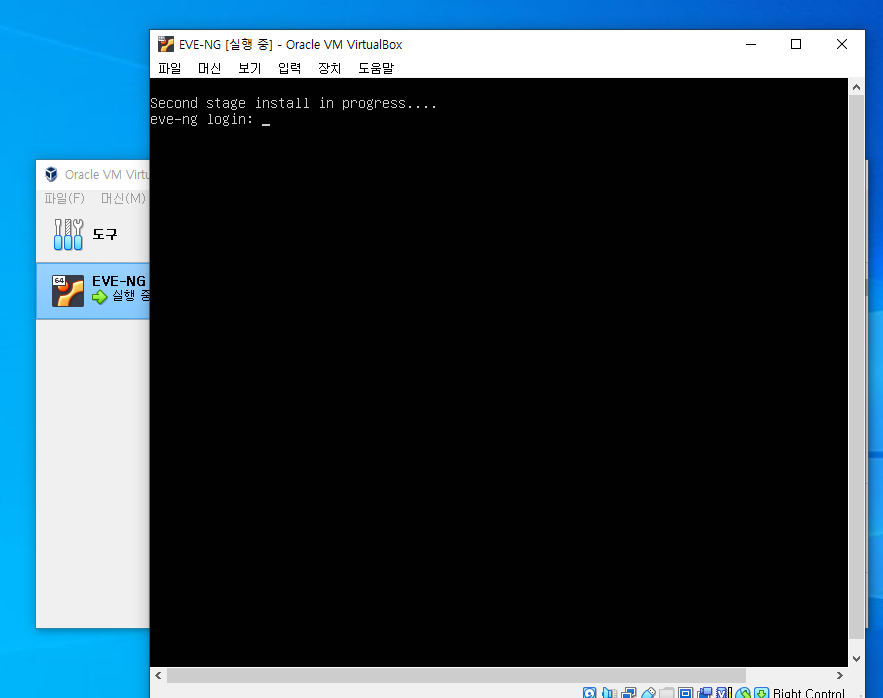

2-21 부팅이 완료되면 두 번째 설치가 진행됩니다.

Second stage install in progress.....





2-22 설치가 완료될 때까지 기다립니다.



2-23 CLI login 정보는 아래와 같습니다.

ID: root

Passowrd: eve



2-24 Password를 입력합니다.

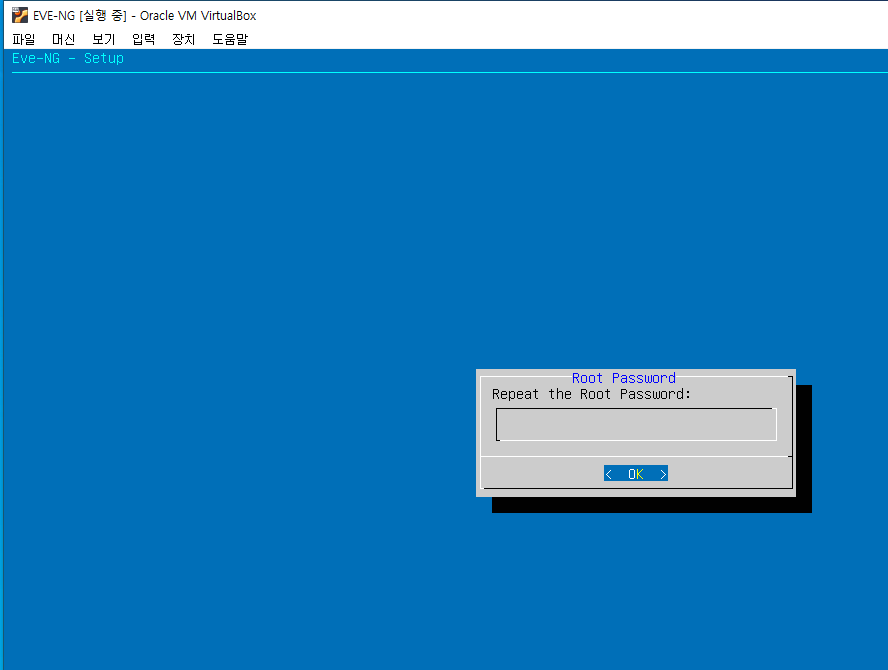

2-25 패스워드를 다시 한번 입력합니다.

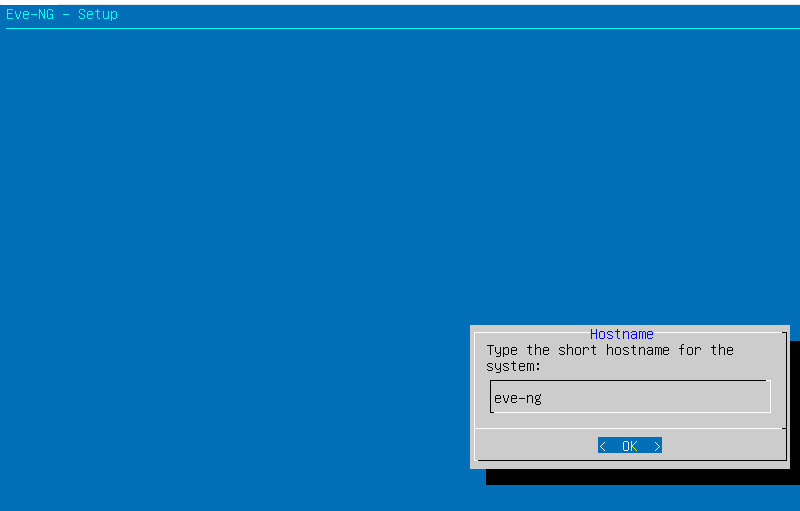

2-26 Hostname를 입력합니다.

디폴트 값을 사용합니다.



2-26 Domain Name를 입력합니다.

디폴트 값을 사용합니다.

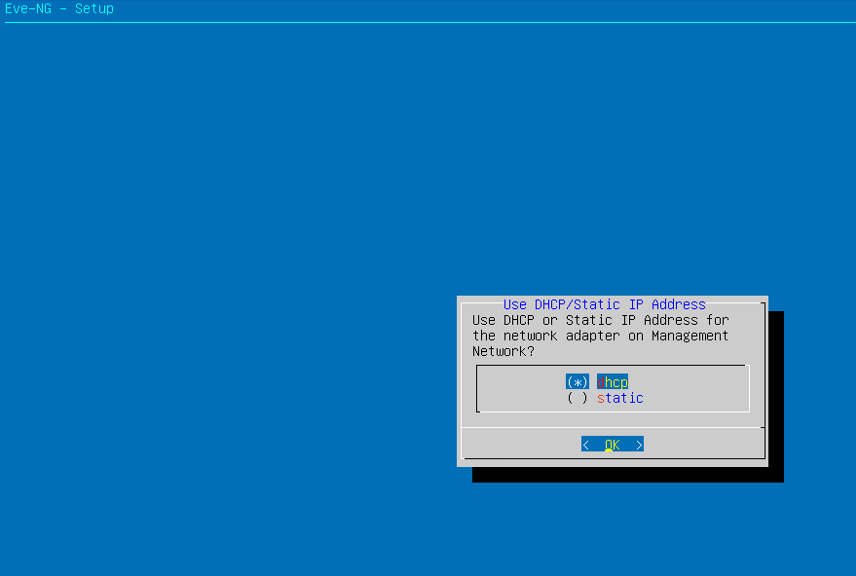

2-27 dhcp를 선택합니다.

Virtualbox가 DHCP와 NAT기능을 수행합니다.



2-28 NTP서버를 입력합니다.

1.krpool.ntp.org



2-29 direct connection을 선택합니다. 그리고 OK를 선택합니다.

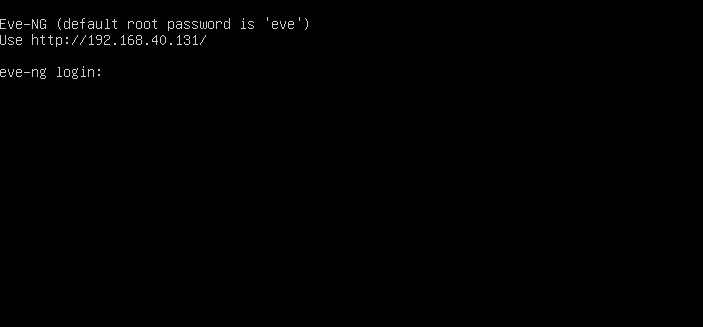

2-30 자동으로 재부팅이 되고 Virtualbox로부터 IP주소를 받아왔습니다.



3 EVE-NG가 제대로 동작하는지 확인합니다.

http://192.168.40.131



3-1 로그인 정보는 아래와 같습니다.

ID: admin

Password: eve





3-2 테스트를 위해서 아래 빨간 생 add new tab를 선택합니다.

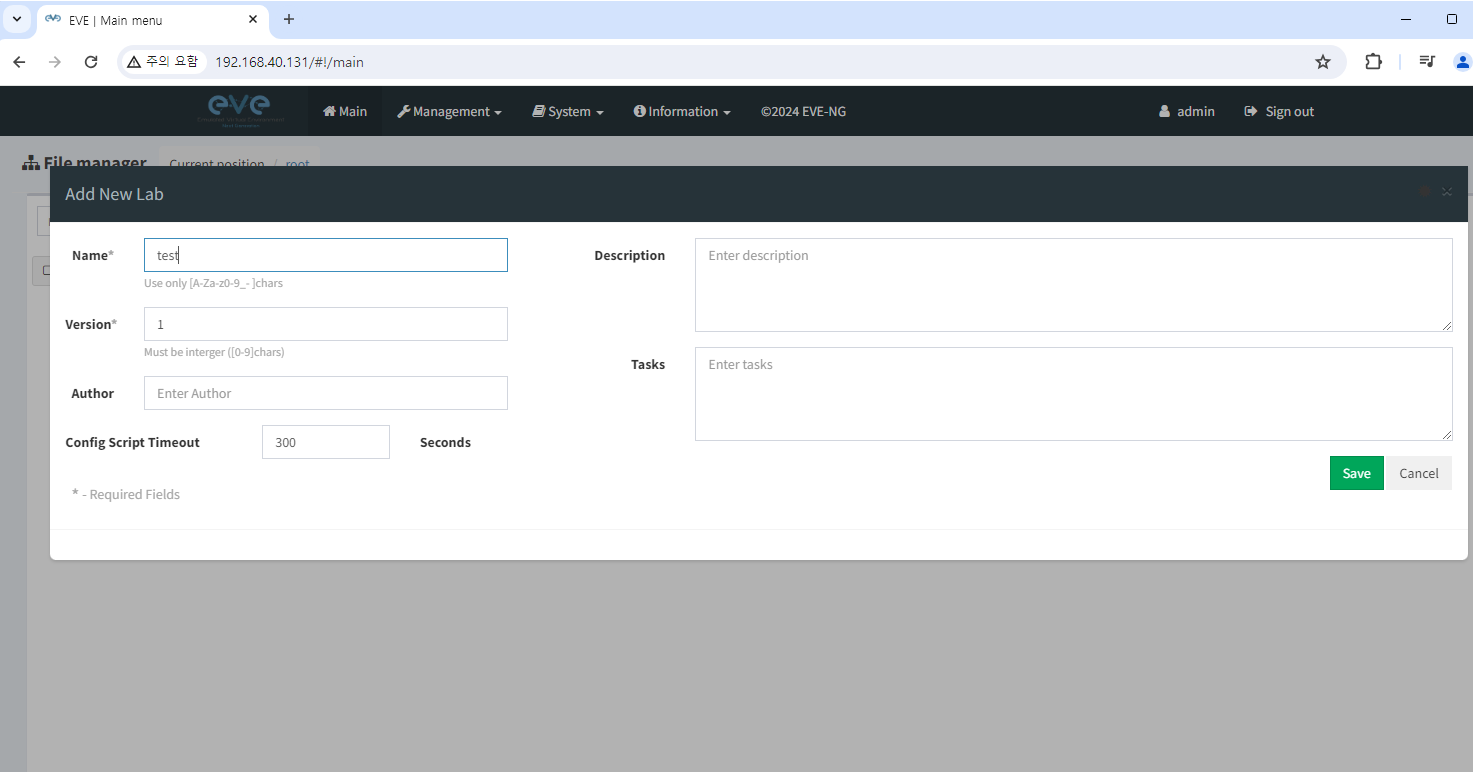

3-3 이름을 정하고 Save버튼을 클릭합니다.

Name: test



3-4 오른쪽 마우스를 클릭 후 Node를 선택합니다.

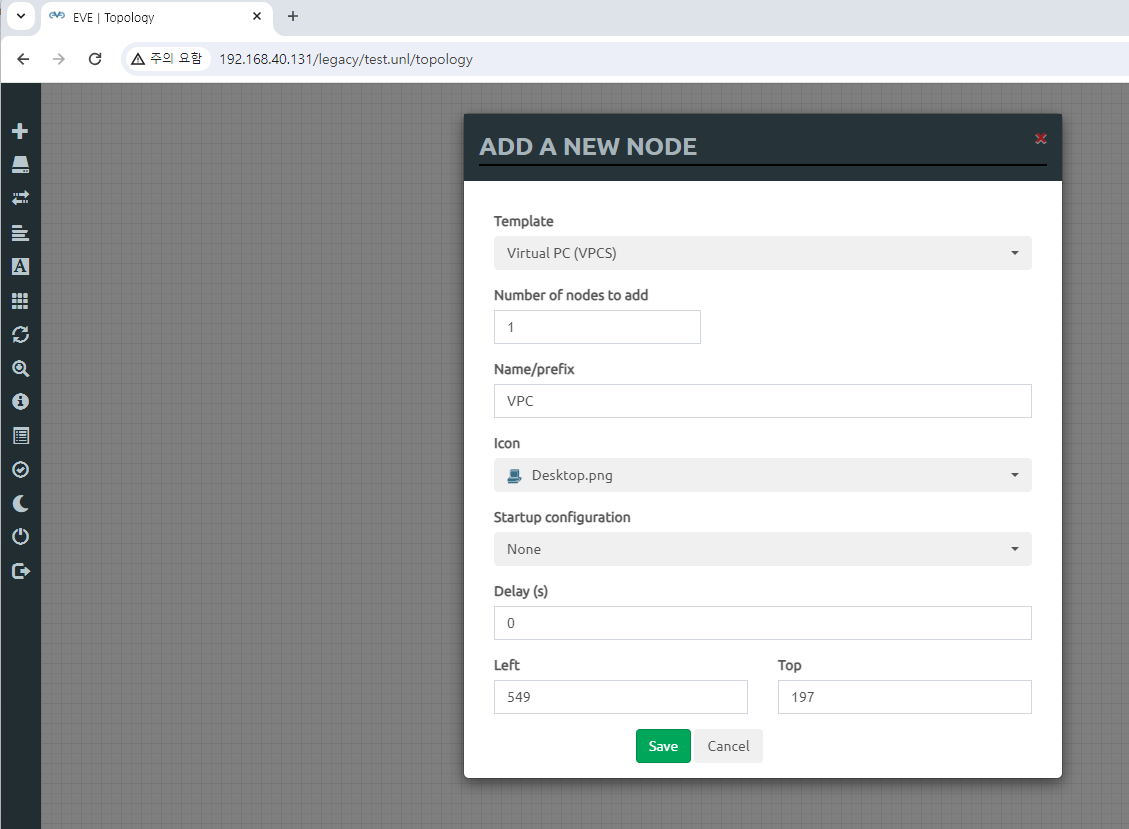

3-5 Template에 virtual PC(VPCS)를 선택하고 icon은 Desktop를 선택합니다.

그리고 save버튼을 클릭합니다.

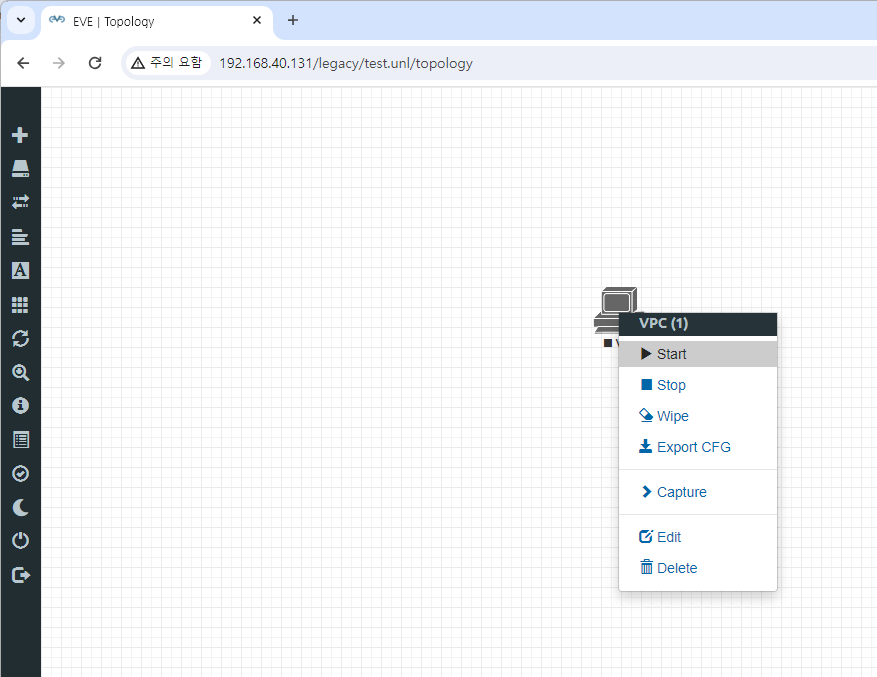

3-6 아이콘을 선택 후 오른쪽 마우스를 클릭합니다.

Start버튼을 클릭합니다.



3-7 아래 아이콘이 파란색으로 바뀌었습니다.

30초가 지나도 똑같은 색이면 정상적으로 동작하는 것입니다.

아이콘을 클릭해도 아무런 반응이 없습니다.

EVE-NG Client Pack를 설치를 하면 putty를 통해서 설정이 가능합니다.



이 부분은 나중에 다른 강좌에서 진행하겠습니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.



만약에 이미지가 부팅 후 3초 후에 다시 꺼지면서 회색으로 변하면 아래 3가지를 확인하시길 바랍니다.

1. 바이오스에서 Virtualization를 Enable 했는지 확인합니다

2. EVE-NG VM 생성 시 CPU항목에서 아래 항목을 선택했는지 확인합니다.





앞으로 많은 강좌를 올릴 예정입니다.



[2024][EVE-NG #3] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)를 읽어주셔서 감사합니다.
