[C9800CL][#10]- DHCP Bridging - BackBone SW DHCP - Option1

안녕하세요.



오늘은 C9800 WLC DHCP에 대해서 알아보겠습니다.

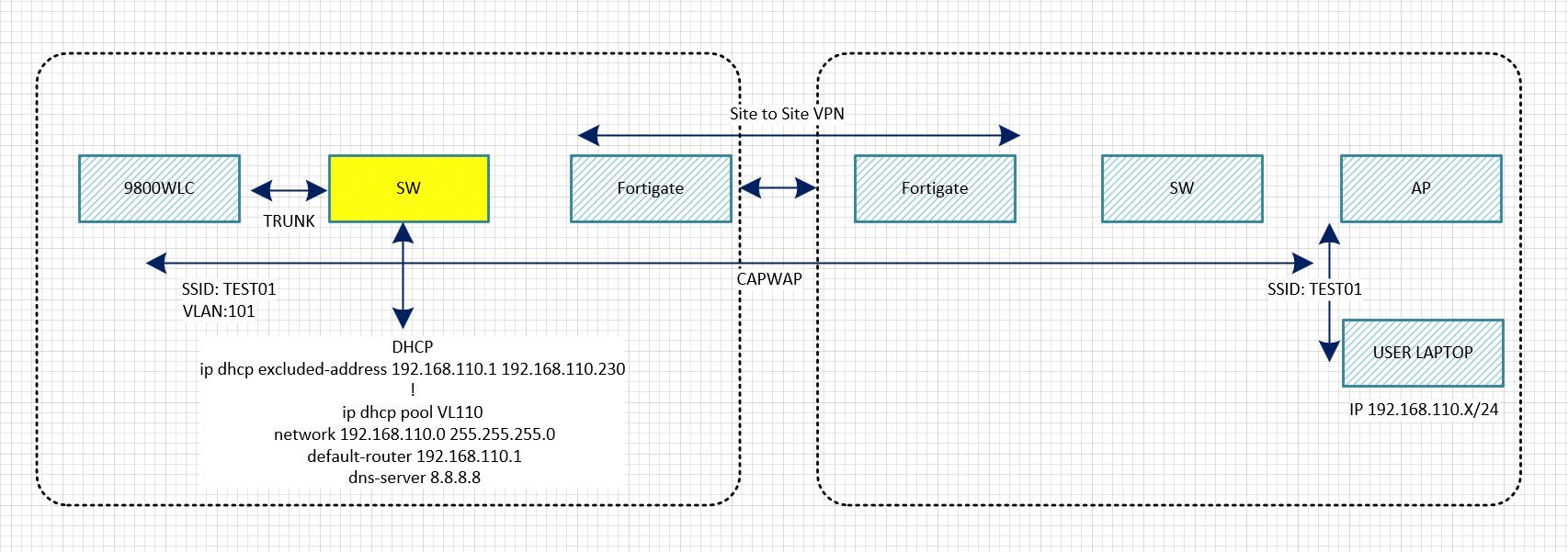

토폴로지



DC에 9800WLC가 있습니다.

1. SSID: TEST01

2. TEST01 VLAN110

3. DC 백본 스위치에서 DHCP 기능을 활성화 합니다.



Office에서 유저가 TEST01 - AP에 접속 합니다.

유저 노트북에서 DC에 있는 백본 스위치에서 IP주소를 받습니다.



1. WLC VLAN110 설정

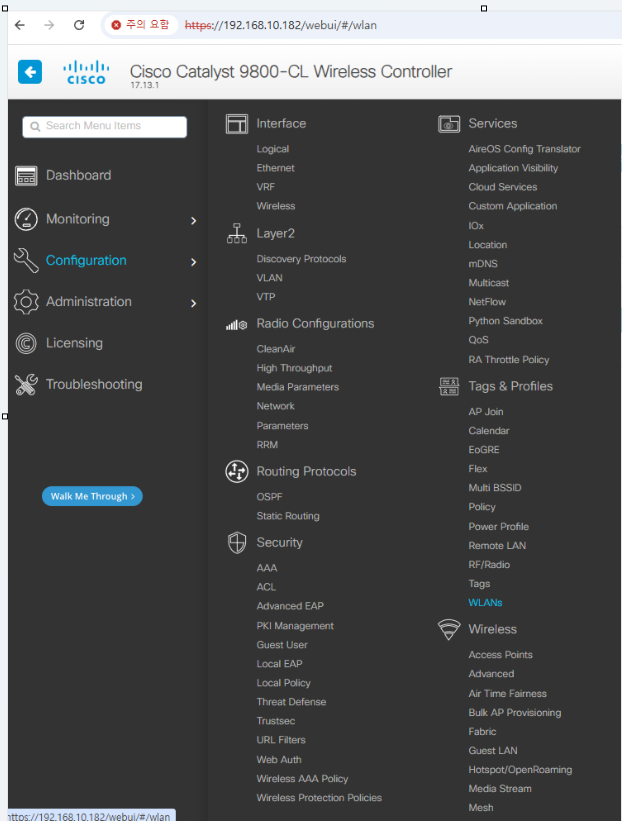

Configuration ->Tags & Profiles -> WLANs

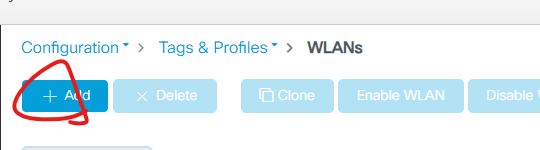

2. Click Add버튼

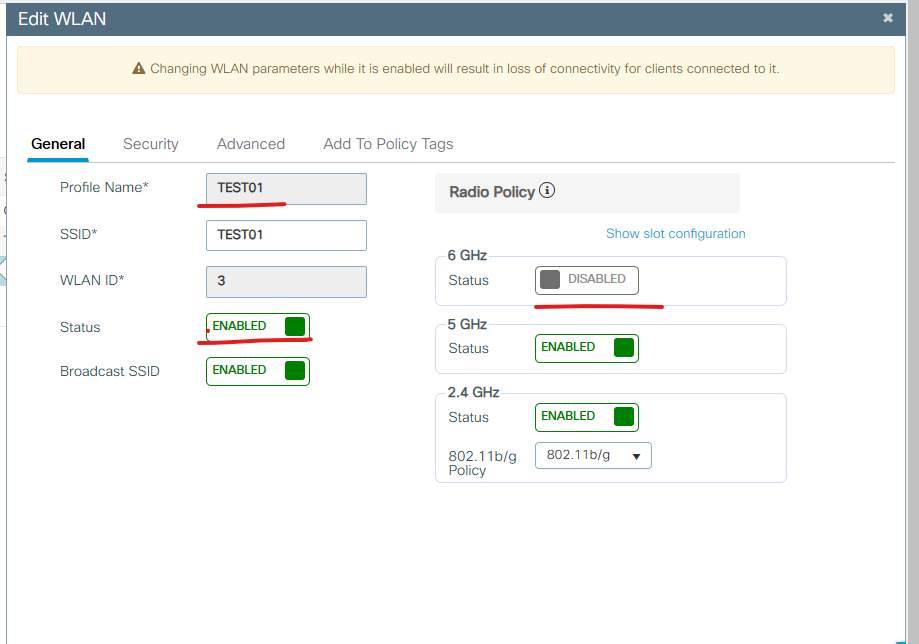

3. 아래처럼 설정 합니다.

Profile Name: TEST01

Status: Enable

Broadcase SSID: Enable

6GHz: Disabled



Security -> Layter2 -> None를 설정해서 SSID 패스워드 없이 접속 가능 하게 합니다.

테스트 용도이기 때문에 이렇게 설정합니다.

그리고 Save버튼을 클릭 합니다.

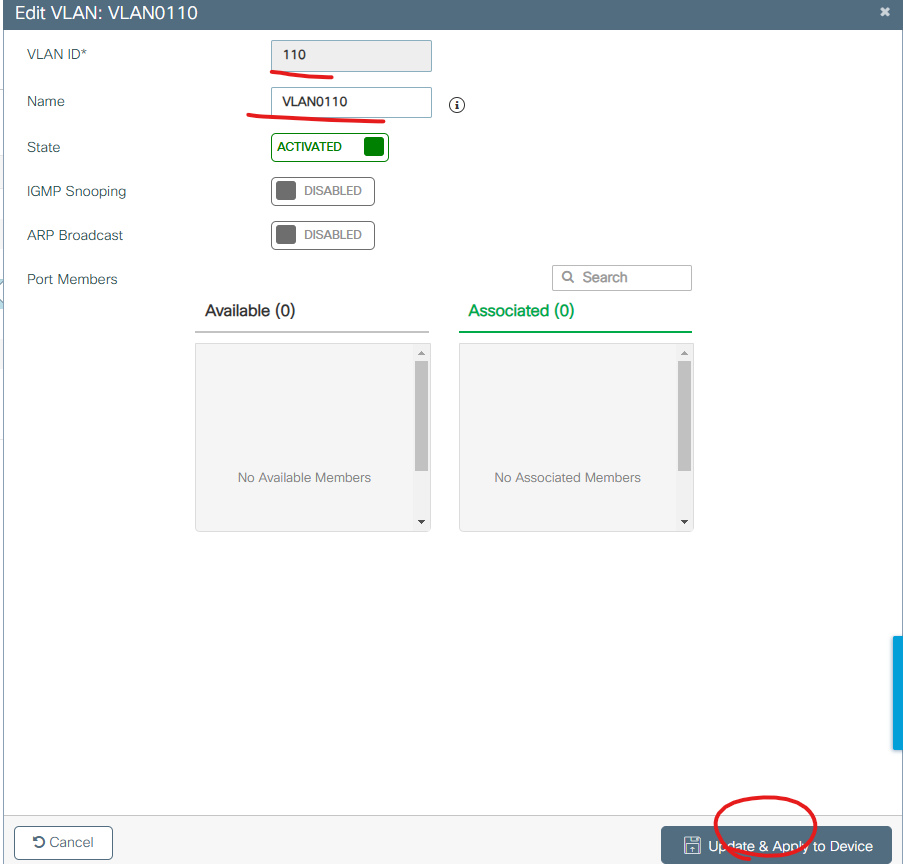

4. VLAN 설정

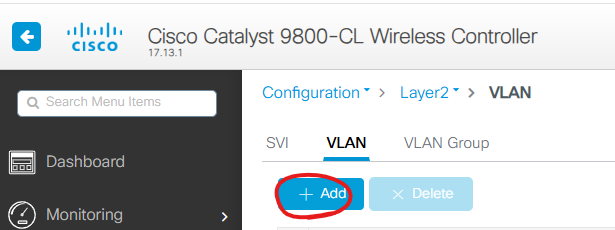

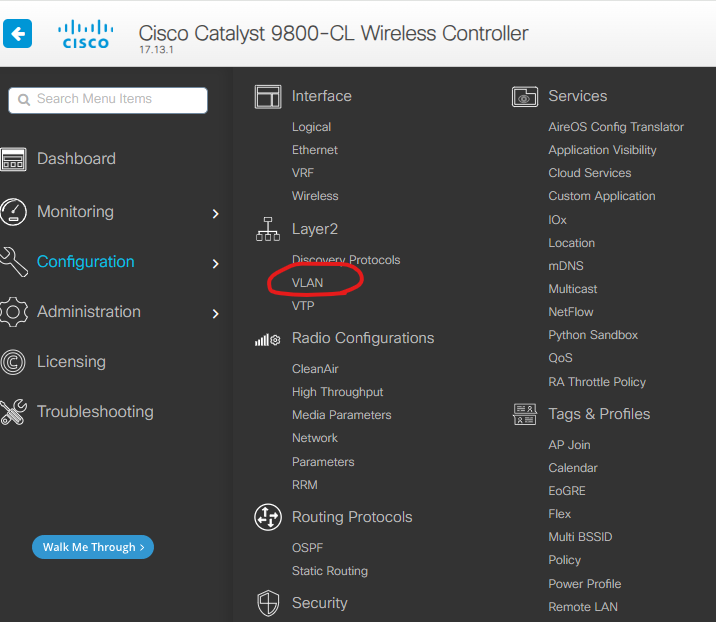

Configuration -> Layer2 -> VLAN



Add버튼을 클릭 합니다.

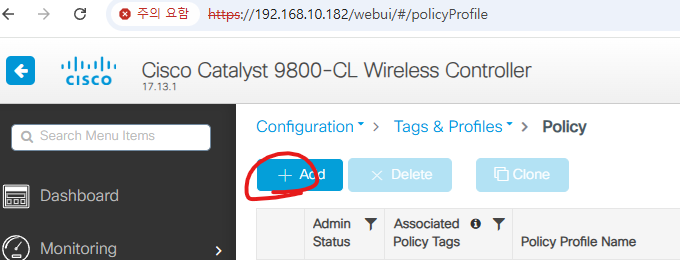

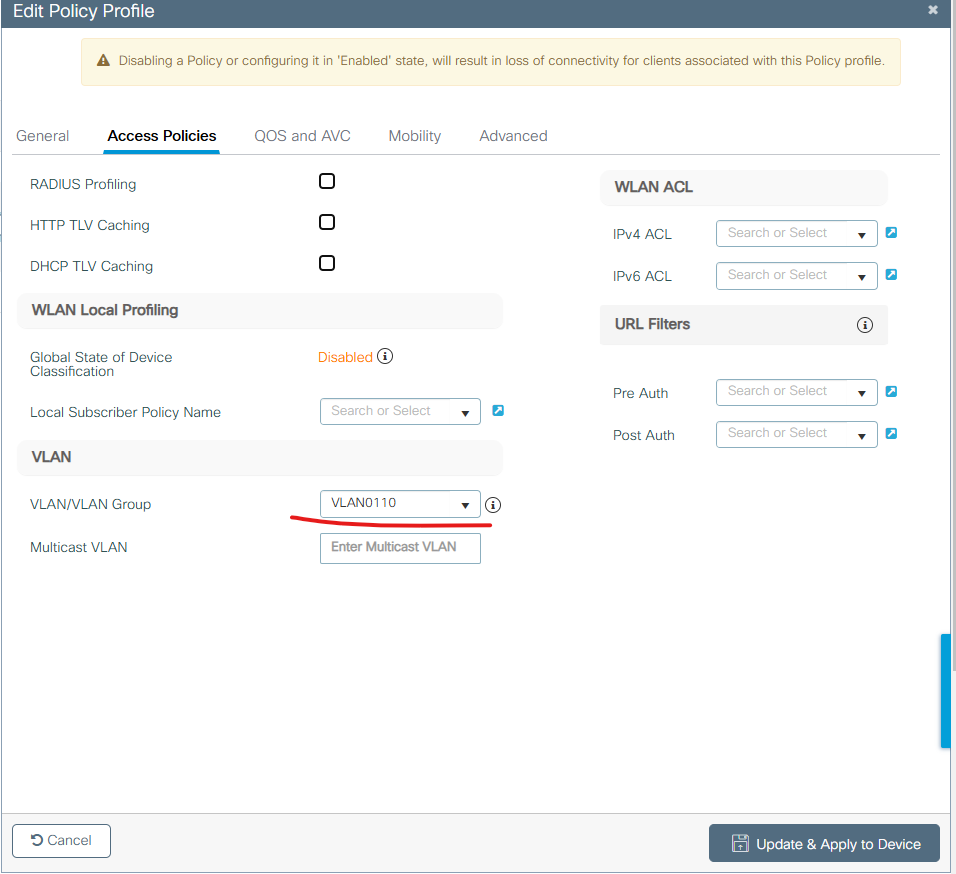

4. Policy 설정





아래처럼 설정합니다.



아래처럼 VLAN를 설정하고 나머지를 디폴트 값으로 두고 SAVE버튼을 클릭 합니다.

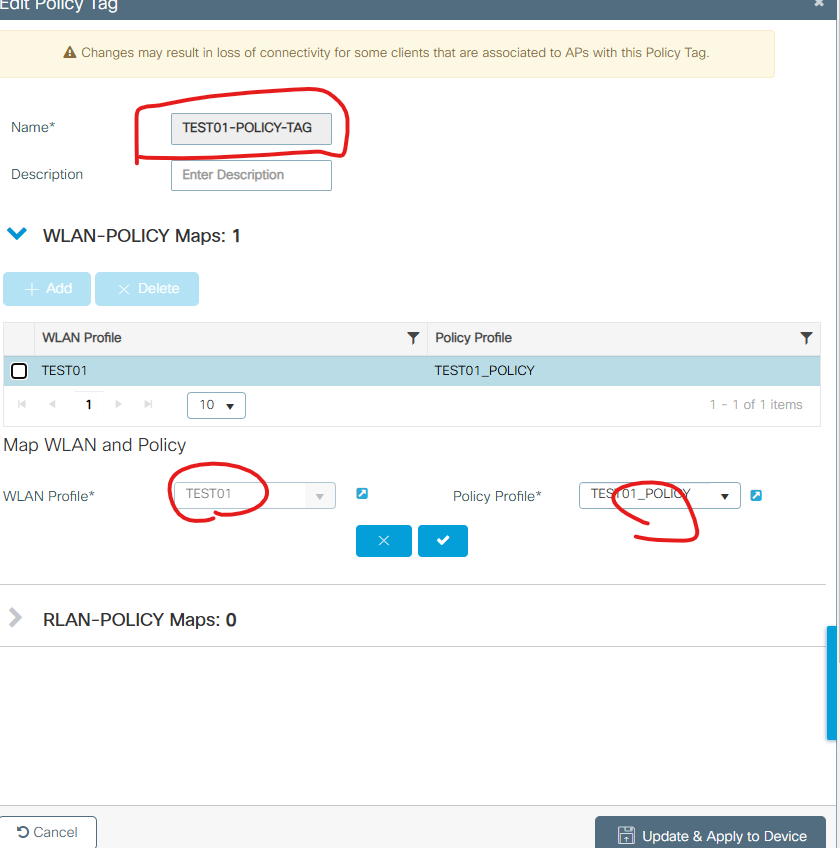

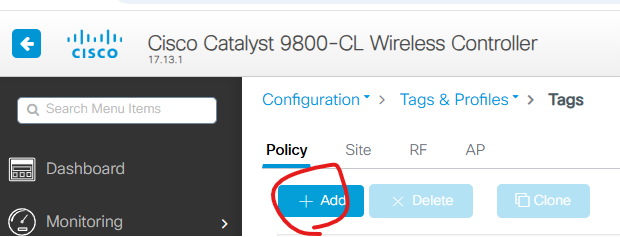

5. TAG설정 - POLICY

Name: TEST01-POLICY-TAG

WLAN: TEST01

PLOICY: TEST01_POLICY

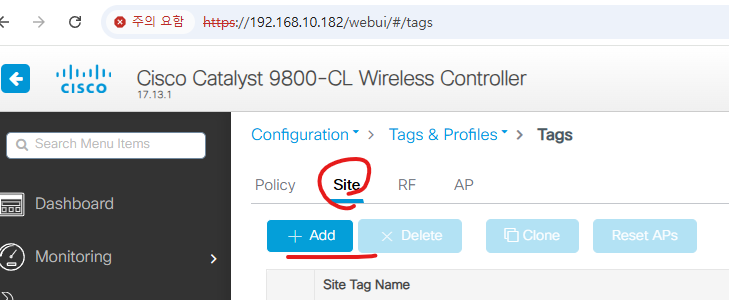

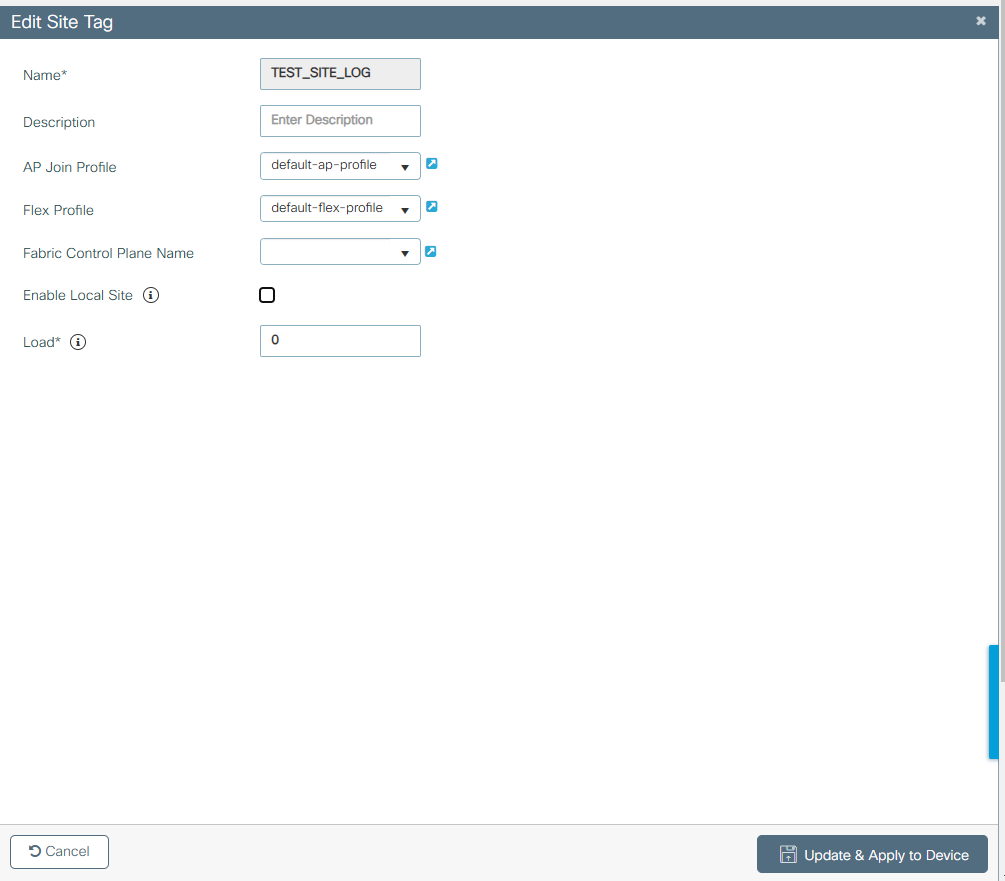

6. TAG 설정 - SITE



Name: TEST_SITE_TAG

아래처럼 설정 합니다.

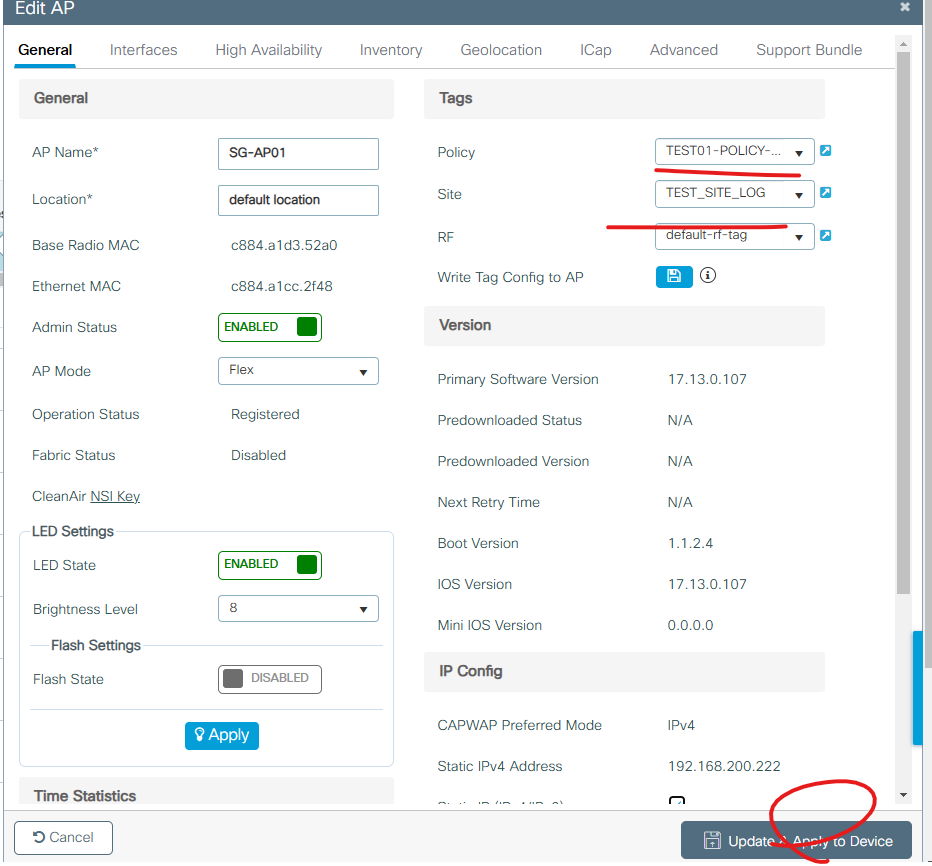

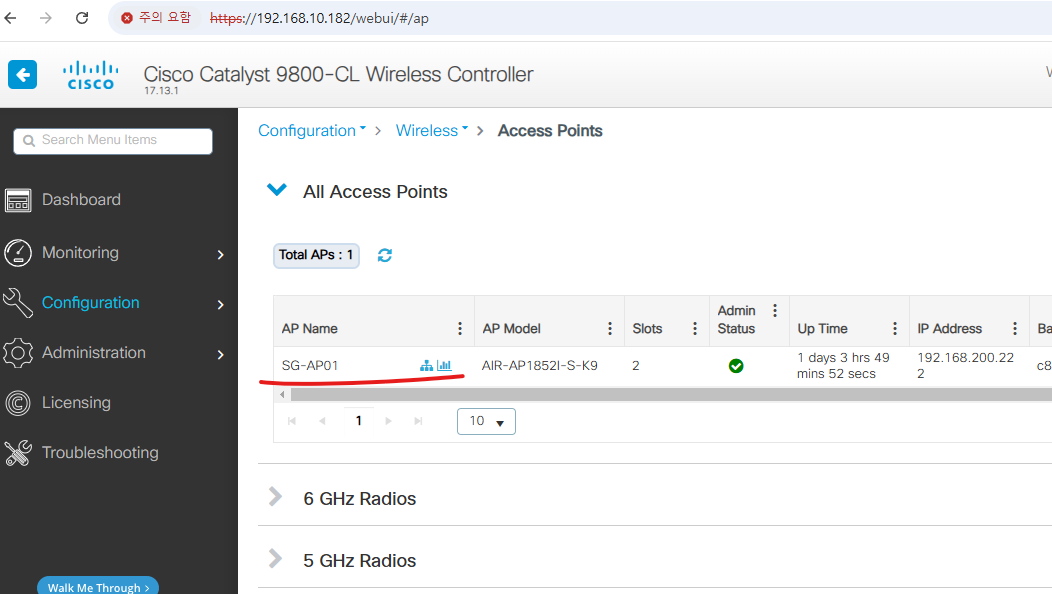

6. AP에 TAG 설정



7. 설정값을 적용하면 AP가 재부팅이 됩니다.

8. DC SWITCH에서 DHCP 설정

DHCP ip dhcp excluded-address 192.168.110.1 192.168.110.230 ! ip dhcp pool VL110  network 192.168.110.0 255.255.255.0  default-router 192.168.110.1   dns-server 8.8.8.8  ! VLAN 110 ! Int vlan 110 ip add 192.168.110.1 255.255.255.0 no shutdown



9. DHCP Binding 확인

SW01#show ip dhcp binding  Bindings from all pools not associated with VRF: IP address      Client-ID/              Lease expiration        Type       State      Interface                 Hardware address/                 User name SW01#

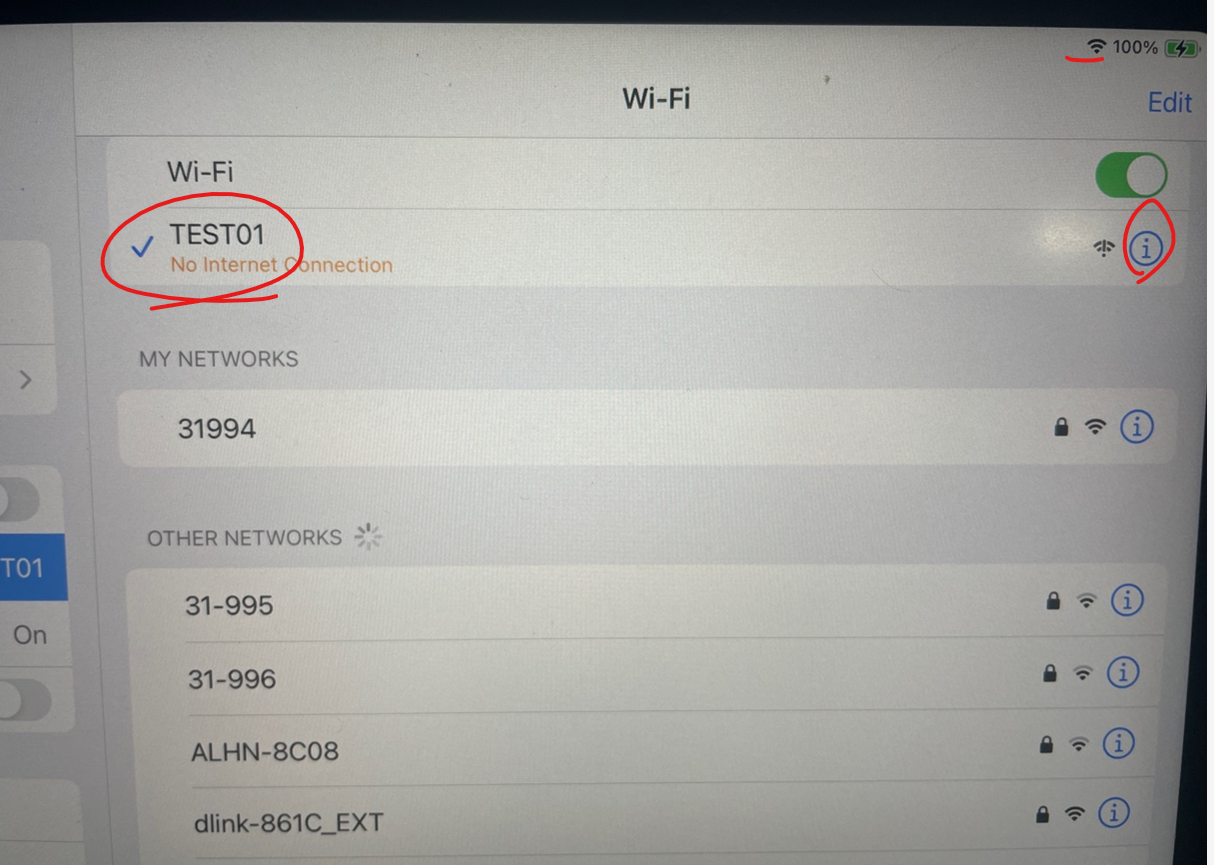

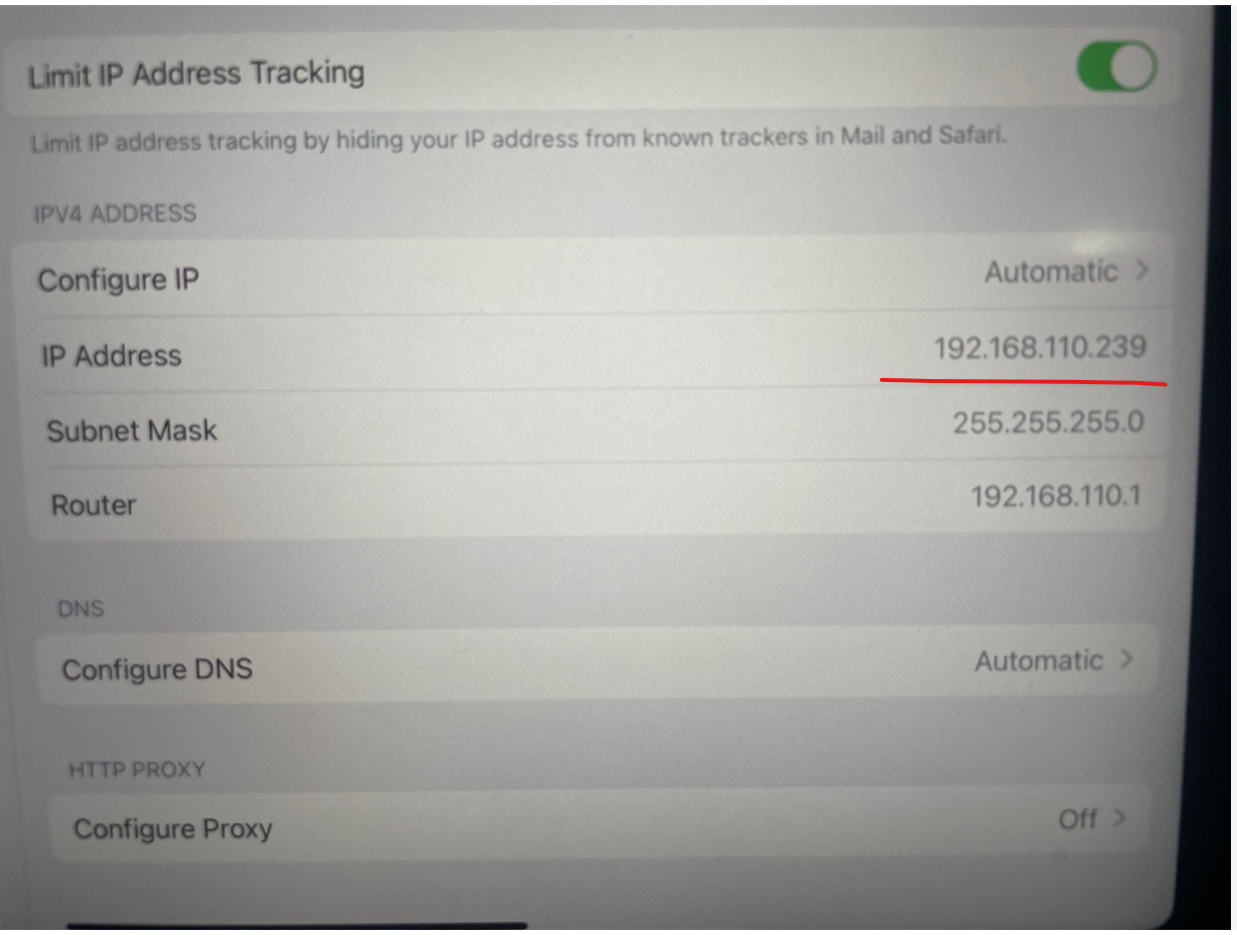

10. Client 에서 TEST01를 접속하고 IP주소를 확 합니다.



11. DC BackBone Swtich에서 DHCP Binding 확인

SW01#show ip dhcp binding  Bindings from all pools not associated with VRF: IP address      Client-ID/              Lease expiration        Type       State      Interface                 Hardware address/                 User name 192.168.110.239  011e.e792.411c.f0       Mar 02 2025 06:56 AM    Automatic  Active     Vlan110 SW01# SW01#ping 192.168.110.239 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.110.239, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 12/19/48 ms SW01#



지금까지 [C9800CL][#10]- DHCP Bridging - Option1 - BackBone SW DHCP  글을 읽어주셔서 감사합니다.
