[2024][EVE-NG #16] Juniper QFX 스위치 설치하기

안녕하세요.



오늘은 [2024][EVE-NG #16] Juniper QFX 스위치 설치하기입니다.

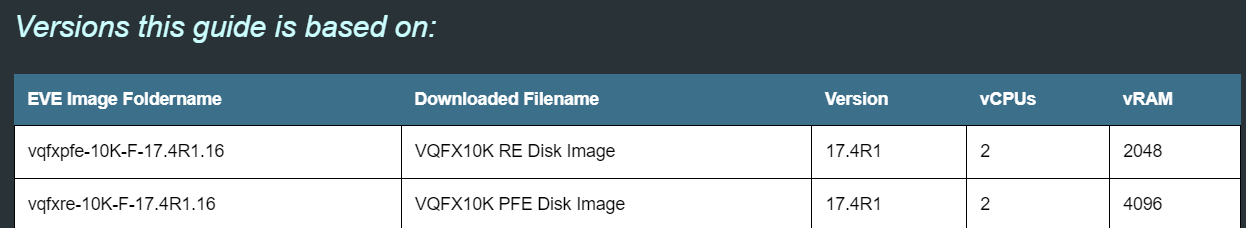

1. EVE-NG 공식 홈페이지입니다.

https://www.eve-ng.net/index.php/documentation/howtos/howto-add-juniper-vqfx/

Juniper vQFX -



vqfxre-  control plan

vqfxpfe- data plan

으로 생각하시면 됩니다.



2. Juniper QFX 스위 폴더 이름 이미지 파일 이름 및 확장자 정보입니다.

Qemu folder name EVE                                Vendor                                                 Qemu image. qcow2 name

a10-	A10-vthunder	hda
acs-	ACS	hda
asa-	ASA ported	hda
asav-	ASAv	virtioa
ampcloud-	Ampcloud Private	hda, hdb, hdc
alteon-	Radware	virtioa
barracuda-	Barracuda FW	hda
bigip-	F5	virtioa, virtiob
brocadevadx-	Brocade	virtioa
cda-	Cisco CDA	hda
cips-	Cisco IPS	hda, hdb
clearpass-	Aruba ClearPass	hda, hdb
aruba-	Aruba Virtual Mobility Controller	hda, hdb
arubacx-	Aruba CX Switch	virtioa
coeus-	Cisco WSA coeus	virtioa
phoebe-	Cisco ESA	virtioa
cpsg-	Checkpoint	hda
csr1000v-	Cisco CSR v1000 3.x	virtioa
csr1000vng-	Cisco CSR v1000 16.x, 17.x	virtioa
csr1000vng-	Cisco CSR v1000 16.x SD-WAN	virtioa
prime-	Cisco Prime Infra	virtioa
cucm-	Cisco CUCM	virtioa
cumulus-	Cumulus	virtioa
extremexos-	ExtremeOS	sataa
extremevoss-	Extreme VOSS SW	hda
esxi-	VM Ware ESXi	hda, hdb, hdc…
firepower-	Cisco FirePower 5.4 NGIPS	scsia
firepower-	Cisco FirePower 5.4 FMC	scsia
firepower6-	Cisco FirePower 6.x NGIPS	sataa
firepower6-	Cisco FirePower 6.x FMC	virtioa
firepower6-	Cisco FirePower 6.x FTD	virtioa
ftd7-	Cisco Firepower 7 FTD	virtioa
fmc7-	Cisco Forepower 7 FMC	virtioa
fortinet-	Fortinet FW	virtioa
fortinet-	Fortinet SGT	virtioa
fortinet-	Fortinet mail	virtioa, virtiob
fortinet-	Fortinet manager	virtioa
fpfw-	Forcepoint NGFW	hda
fpsmc-	Forcepoint Security Manager	hda
hpvsr-	HP virt router	hda
huaweiar1k-	Huawei AR1000v	virtioa
huaweiusg6kv-	Huawei USG6000v	hda
ise-	ISE 1.x cisco	hda
ise-	ISE 2.x cisco	virtioa
jspace-	Junos Space	virtioa
infoblox-	Infoblox	virtioa
junipervrr-	Juniper vRR	virtioa
kerio-	Kerio Control Firewall	sataa
linux-	any linux	virtioa
mikrotik-	Mikrotik router	hda
nsvpx-	Citrix Netscaler	virtioa
nsx-	VM Ware NSX	hda
nxosv9k-	NX9K Cisco Nexus ( SATA best perf)	sataa
olive-	Juniper	hda
ostinato-	Ostinato traffic generator	hda
osx-	Apple OSX	hda + kernel.img
paloalto-	PaloAlto FW	virtioa
panorama-	PaloAlto Panorama	virtioa, virtiob
pfsense-	pFsense FW	virtioa
prime-	Cisco Prime Infra	virtioa
pulse-	Pulse Secure	virtioa
riverbed-	vRiverbed	virtioa, virtiob
scrutinizer-	Plixer Scrutinizer Netflow	virtioa
silveredge-	Silver Peak Edge	hda
silverorch-	Silver Peak Orchestrator	hda
sonicwall-	FW Sonicwall	sataa
sourcefire-	Sourcefire NGIPS	scsia
sterra-	S-terra VPN	hda
sterra-	S-terra Gate	virtioa
stealth-	Cisco StealthWatch	hda
timos-	Alcatel Lucent Timos	hda
timoscpm-	Nokia Timos 19	virtidea
timosiom-	Nokia Timos 19	virtidea
titanium-	NXOS Titanium Cisco	virtioa
vcenter-	VMWare vCenter	sataa ( 12G ) satab ( 1.8G ) satac ( 15G ) satad ( 25G ) satae ( 25G ) sataf ( 10G ) satag ( 10G ) satah ( 15G ) satai ( 10G ) sataj ( 1.0G ) satak ( 10G ) satal ( 10G ) satam ( 100G )
veos-	Arista SW	hda, cdrom.iso
veloedge-	Velocloud Edge	virtioa
velogw-	Velocloud Gateway	virtioa
veloorch-	Velocloud Orchestrator	virtioa, virtiob, virtioc
versaana-	Versa Networks Analayzer	virtioa
versadir-	Versa Networks Director	virtioa
versavnf-	Versa Networks FlexVNF Edge	virtioa
vios-	L3 vIOS Cisco Router	virtioa
viosl2-	L2 vIOS Cisco SW	virtioa
vtbond-	Viptela vBond	virtioa
vtedge-	Viptela vEdge	virtioa
vtsmart-	Viptela vSmart	virtioa
vtmgmt-	Viptela vManage	virtioa, virtiob
vmx-	Juniper vMX router	hda
vmxvcp-	Juniper vMX-VCP	virtioa, virtiob, virtioc
vmxvfp-	Juniper vMX-VFP	virtioa
vnam-	Cisco VNAM	hda
vqfxpfe-	Juniper vQFX-PFE	hda
vqfxre-	Juniper vQFX-RE	hda
vsrx-	vSRX 12.1 Juniper FW/router	virtioa
vsrxng-	vSRX v15.x Juniper FW/router	virtioa
vwaas-	Cisco WAAS	virtioa,virtiob,virtioc
vwlc-	vWLC Cisco WiFi controller	megasasa
vyos-	VYOS	virtioa
win-	Windows Hosts (Not Server Editions)	hda or virtioa(using driver)
winserver-	Windows Server Editions	hda or virtioa(using driver)
xrv-	XRv Cisco router	hda
xrv9k-	XRv 9000 Cisco router	virtioa
zabbix-	Zabbix Monitoring	virtioa



예전 버전은 폴더 하나에 Control and Dataplan이 합쳐진 버전이었으니, 특정 버전부터는 아래와 같이

re-> Control Plan

pfe -> Data Plan으로 나뉘어 있습니다.

2개 이미지를 서로 연동해야지 실습이 가능합니다.

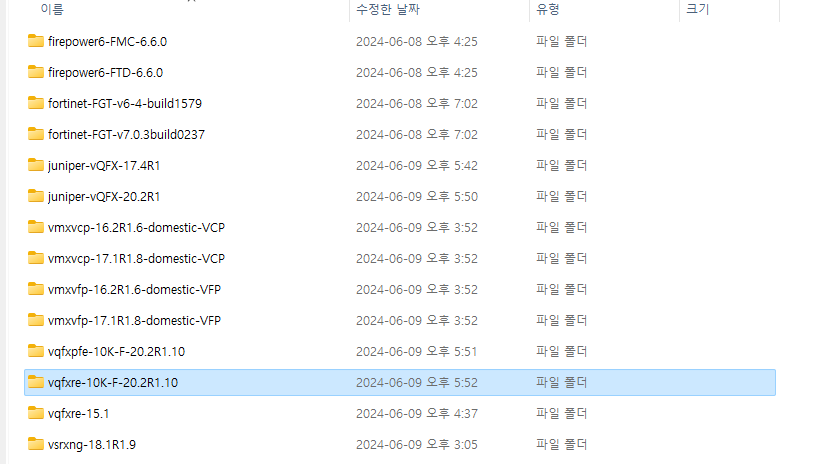

3. 아래 사진처럼 Juniper QFX 스위치 이미지를 준비합니다.  위에 표에 있는 이미지 말고도 다른 이미지들도 지원합니다.

vmxvcp-

vmxvfp-

저는 vqfxre-10K-F-20.2 R1.10 랑 vqfxpfe-10K-F-20.2R1.10를 준비하였습니다.



4. 이미지를 업로드하기 위해서는 winscp프로그램이 필요합니다.

아래 사이트에서 프로그램을 다운로드 후 설치 합니다.

설치 과정은 생략하겠습니다.



https://winscp.net/eng/index.php

WinSCP

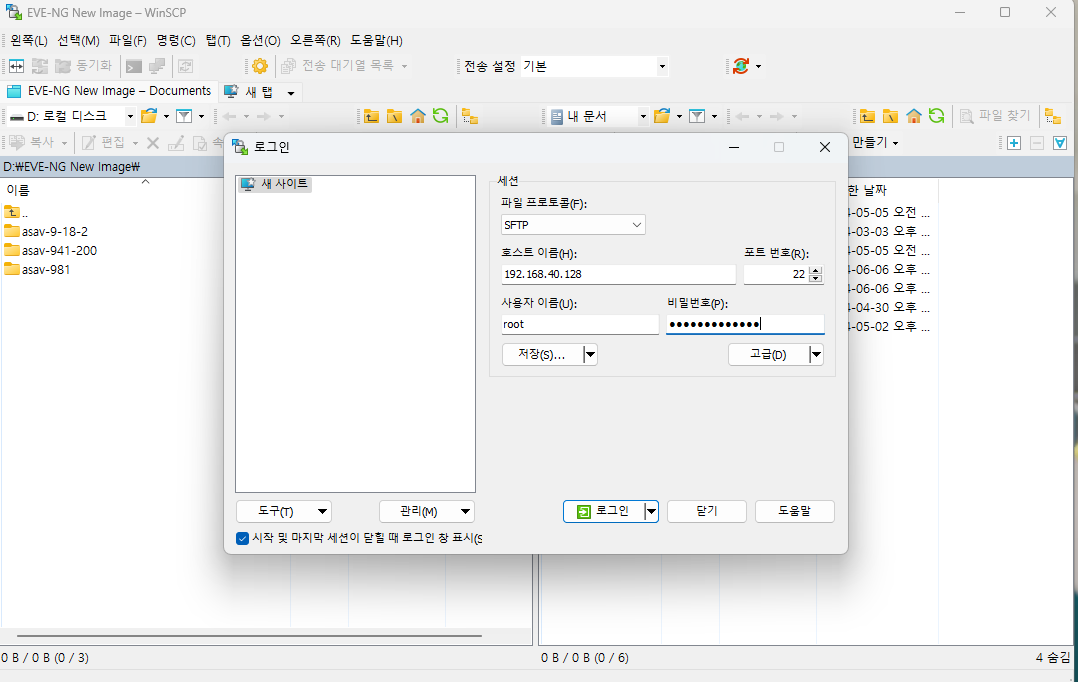

5. winscp 실행 후 EVE-NG 서버 IP주소랑 로그인 정보를 입력합니다.

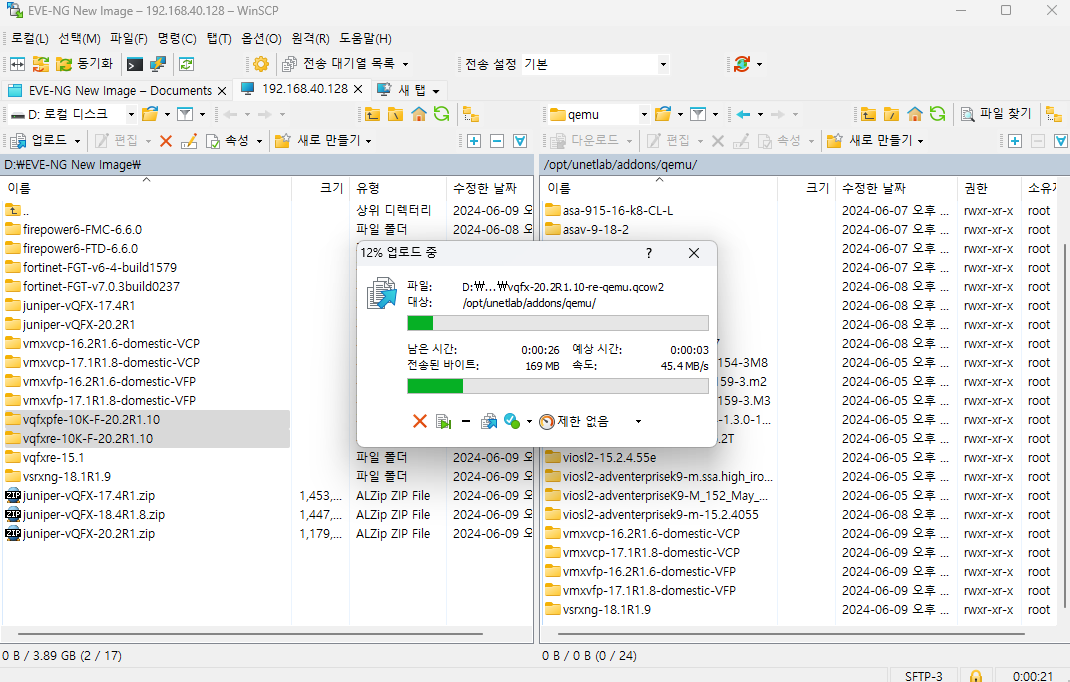

6. Juniper vQFX 폴더를 오른쪽 /opt/unetlab/addons/qemu/ 폴더에 복사합니다.

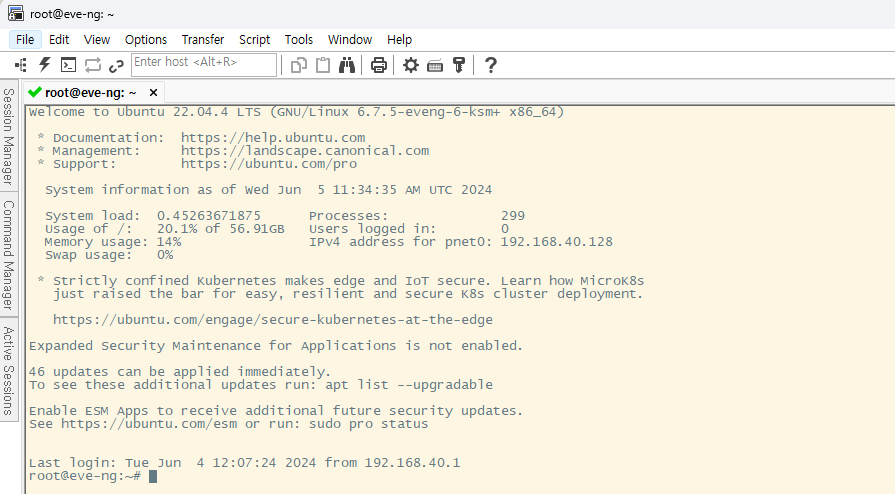

7. putty 또는 secure crt를 이용해서 EVE-NG 접속합니다.

IP:

ID:

Password:
입력합니다.





8. 폴더를 확인합니다

root@eve-ng:~# cd /opt/unetlab/addons/qemu/ root@eve-ng:/opt/unetlab/addons/qemu# ls -al | grep qfx drwxr-xr-x  2 root root 4096 Jun  9 09:57 vqfxpfe-10K-F-20.2R1.10 drwxr-xr-x  2 root root 4096 Jun  9 09:57 vqfxre-10K-F-20.2R1.10 root@eve-ng:/opt/unetlab/addons/qemu#



9. 파일을 확인합니다.

vqfxre- 파일 확인

root@eve-ng:/opt/unetlab/addons/qemu# cd vqfxre-10K-F-20.2R1.10/ root@eve-ng:/opt/unetlab/addons/qemu/vqfxre-10K-F-20.2R1.10# ls hda.qcow2



vqfxpfe- 파일 확인

root@eve-ng:/opt/unetlab/addons/qemu# cd vqfxpfe-10K-F-20.2R1.10/ root@eve-ng:/opt/unetlab/addons/qemu/vqfxpfe-10K-F-20.2R1.10# ls hda.qcow2



10. 퍼미션을 수정합니다.

root@eve-ng:/opt/unetlab/addons/qemu# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

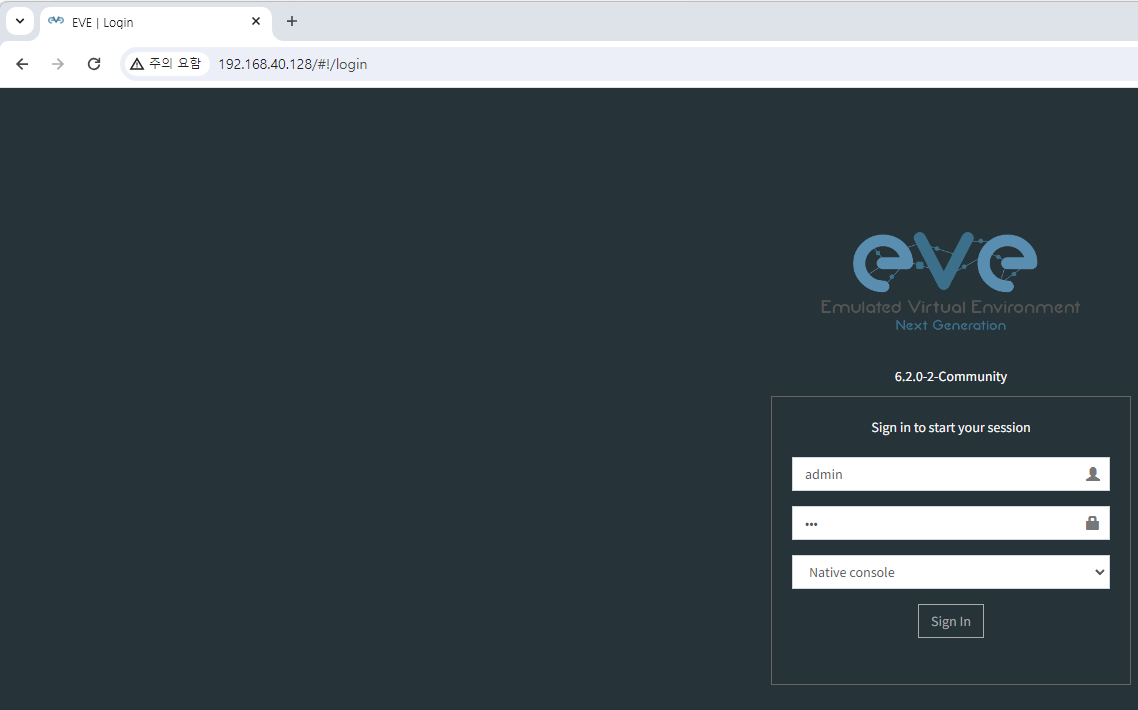

11. EVE-NG를 접속합니다.

http://192.168.40.128

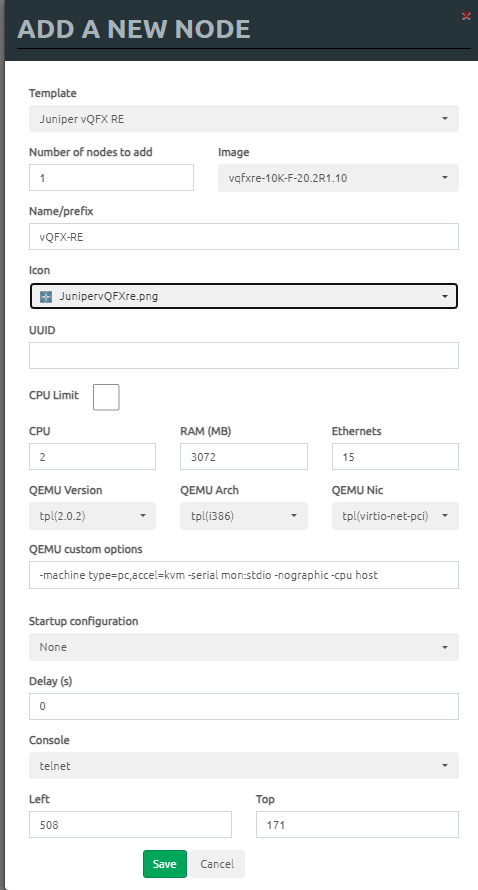

12. 로그인 후 node를 추가합니다.

template: Juniper vQFX RE

image: vqfxre-10K-F-20.2 R1.10

icon:  JunipervQFXre

그리고 Save버튼을 클릭합니다.

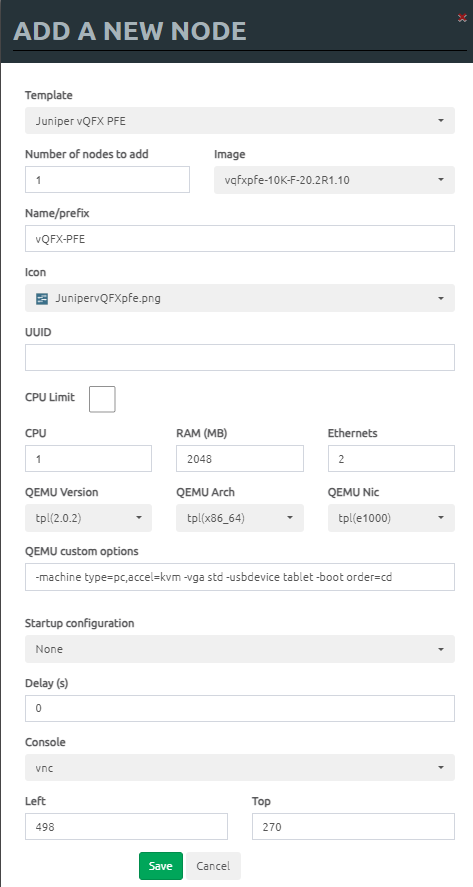

13. node를 추가합니다.

template: Juniper vQFX PFE

image: vqfxpfe-10K-F-20.2 R1.10

icon:  JunipervQFXpfe

그리고 Save버튼을 클릭합니다.

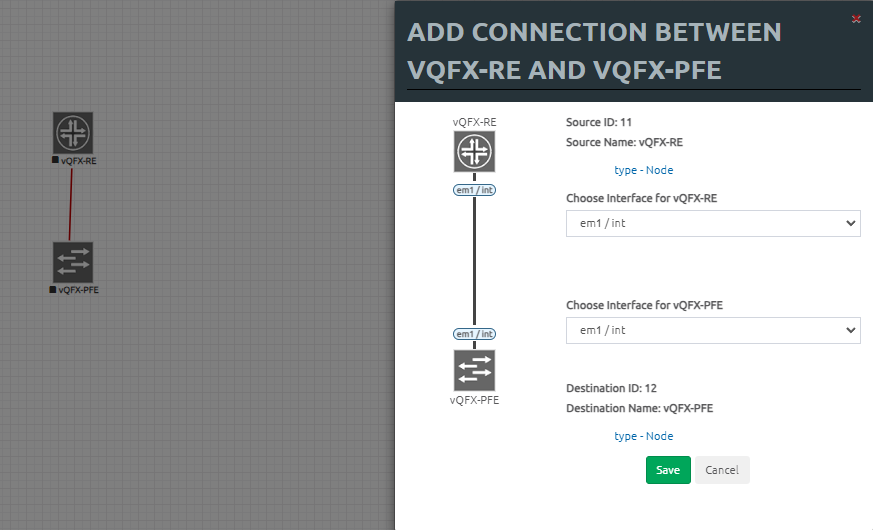

14. 링크를 연결합니다.  vQFX-RE랑 vQFX-PFE를 em1/int 인터페이스에 연결합니다.

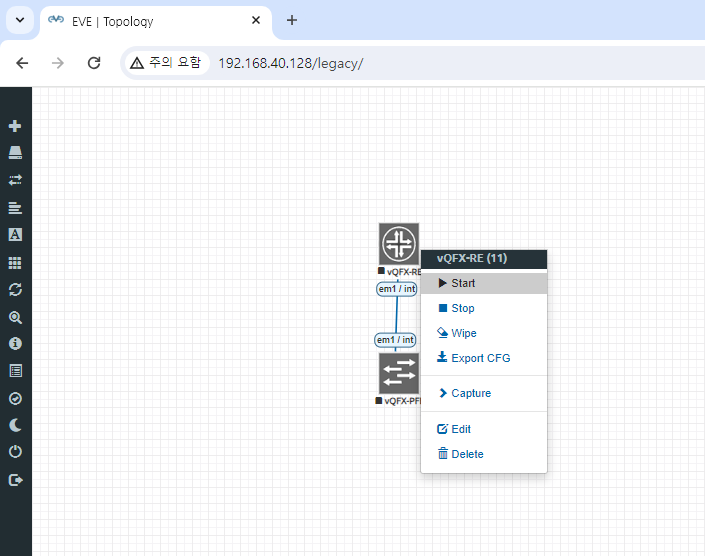

15. 두대 장비를 모두 다 Start 버튼을 클릭합니다.



16. 두대 장비를 모두 다 Start 버튼을 클릭합니다.

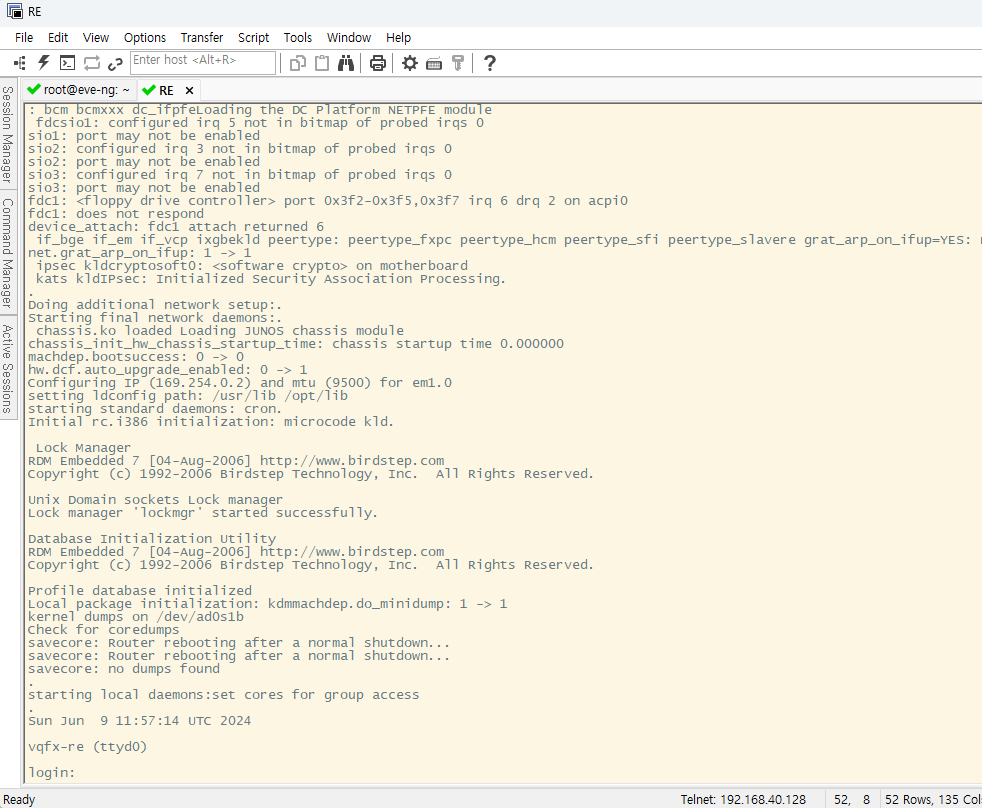

RE 아이콘을 더블클릭 합니다. 그리고 부팅이 완료될 때까지 기다립니다.



17. 기본 로그인 정보는 아래와 같습니다.

ID: root

Password: Juniper



root@vqfx-re> show chassis hardware  Hardware inventory: Item             Version  Part number  Serial number     Description Chassis                                VM5F3D5FF6E7      {master:0} root@vqfx-re> show chassis fpc                          Temp  CPU Utilization (%)   CPU Utilization (%)  Memory    Utilization (%) Slot State            (C)  Total  Interrupt      1min   5min   15min  DRAM (MB) Heap     Buffer   0  Empty              1  Empty              2  Empty              3  Empty              4  Empty              5  Empty              6  Empty              7  Empty              8  Empty              9  Empty            {master:0} root@vqfx-re>



위에 표에 표시면 현재 fpc가 아직 부팅이 끝나지 않았으면 위와 같이 slot0에 아무런 정보가 없습니다.

몇 분 더 기다립니다.

root@vqfx-re> show chassis fpc                               Temp  CPU Utilization (%)   CPU Utilization (%)  Memory    Utilization (%) Slot State            (C)  Total  Interrupt      1min   5min   15min  DRAM (MB) Heap     Buffer   0  Online           Testing  71        30        0      0      0    1920        0         50   1  Empty              2  Empty              3  Empty              4  Empty              5  Empty              6  Empty              7  Empty              8  Empty              9  Empty



위에 Slot0이 state가 Online으로 바뀌었고 FPC가 인식되었습니다. 이제 show interface terse 통해서 인터페이스가 제대로 표시되는지 확인합니다.

root@vqfx-re> show interfaces terse  Interface               Admin Link Proto    Local                 Remote gr-0/0/0                up    up pfe-0/0/0               up    up pfe-0/0/0.16383         up    up   inet                                        inet6    pfh-0/0/0               up    up pfh-0/0/0.16383         up    up   inet     pfh-0/0/0.16384         up    up   inet     xe-0/0/0                up    up xe-0/0/0.0              up    up   inet     xe-0/0/1                up    up xe-0/0/1.0              up    up   inet     xe-0/0/2                up    up xe-0/0/2.0              up    up   inet     xe-0/0/3                up    up xe-0/0/3.0              up    up   inet     xe-0/0/4                up    up xe-0/0/4.0              up    up   inet     xe-0/0/5                up    up xe-0/0/5.0              up    up   inet     xe-0/0/6                up    up xe-0/0/6.0              up    up   inet     xe-0/0/7                up    up xe-0/0/7.0              up    up   inet     xe-0/0/8                up    up xe-0/0/8.0              up    up   inet     xe-0/0/9                up    up xe-0/0/9.0              up    up   inet     xe-0/0/10               up    up xe-0/0/10.0             up    up   inet     xe-0/0/11               up    up xe-0/0/11.0             up    up   inet     bme0                    up    up bme0.0                  up    up   inet     128.0.0.1/2                                                  128.0.0.4/2                                                  128.0.0.16/2                                                 128.0.0.63/2     cbp0                    up    up dsc                     up    up em0                     up    up em0.0                   up    up   inet     em1                     up    up em1.0                   up    up   inet     169.254.0.2/24   em2                     up    up em2.32768               up    up   inet     192.168.1.2/24   em3                     up    up em4                     up    up         em4.32768               up    up   inet     192.0.2.2/24     em5                     up    up em6                     up    up em7                     up    up em8                     up    up em9                     up    up em10                    up    up em11                    up    up em12                    up    up em13                    up    up em14                    up    up esi                     up    up fti0                    up    up gre                     up    up ipip                    up    up irb                     up    up jsrv                    up    up jsrv.1                  up    up   inet     128.0.0.127/2    lo0                     up    up lo0.0                   up    up   inet                                        inet6    fe80::205:860f:fc71:d000 lo0.16385               up    up   inet     lsi                     up    up         mtun                    up    up pimd                    up    up pime                    up    up pip0                    up    up tap                     up    up vme                     up    down vtep                    up    up {master:0} root@vqfx-re>



인터페이스가 정상적으로 동작합니다.
