[2024][EVE-NG #18] EVE-NG에 C9800CL Install

안녕하세요.



오늘은 EVE-NG #18- EVE-NG에 C9800CL WLC를 설치 하겠습니다.

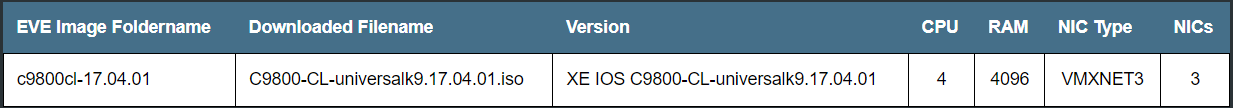

EVE-NG 공식 문서는 아래와 같습니다.

https://www.eve-ng.net/index.php/documentation/howtos/cisco-wireless-c9800-cl/

Cisco Wireless C9800-CL -







1. EVE-NG에 SSH로 접속합니다.

root@eve-ng:~#  mkdir /opt/unetlab/addons/qemu/c9800cl-17.04.01 root@eve-ng:~# cd /opt/unetlab/addons/qemu/c9800cl-17.04.01 root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01#



2. 이미지 파일을 EVE-NG에 전송합니다.

WINSCP를 설치 해야 한다면 아래링크를 클릭후 WINSCP를 설치 합니다.

https://winscp.net/eng/index.php

WinSCP

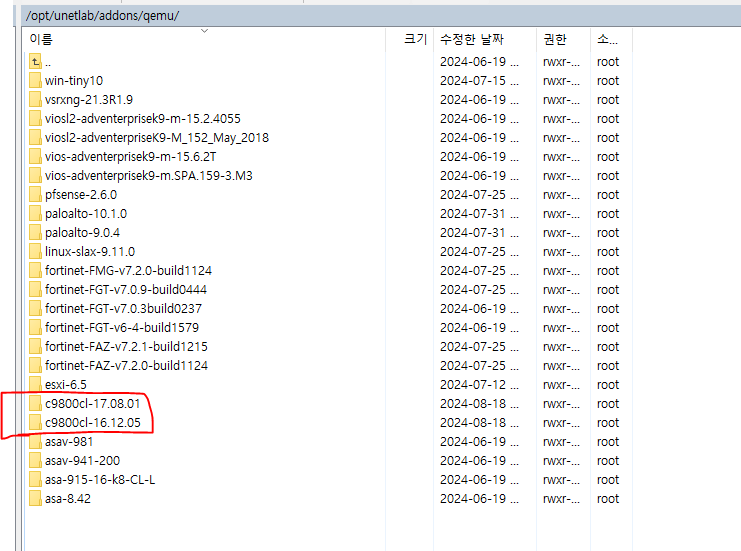

폴더 위치는 아래와 같습니다.

/opt/unetlab/addons/qemu



그리고 폴더를 생성할때 아래와 같은 형식이어야 합니다.

c9800cl-





3. HDD를 생성합니다.

root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# /opt/qemu/bin/qemu-img create -f qcow2  virtioa.qcow2 16G root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# ls -l total 878884 -rw-r--r-- 1 root root 899770368 Apr 2 02:08 C9800-CL-universalk9.17.04.01.iso -rw-r--r-- 1 root root 197120 Apr 2 11:22 virtioa.qcow2 root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01#



4. 빈 하드에 C9800-CL를 설치 합니다.

/opt/qemu-2.2.0/bin/qemu-system-x86_64 -nographic -drive file=virtioa.qcow2,if=virtio,bus=0,unit=0,cache=none -machine type=pc-1.0,accel=kvm -serial mon:stdio -nographic -nodefconfig -nodefaults -rtc base=utc -cdrom C9800-CL-universalk9.17.04.01.iso -boot order=dc -m 4096



5.  두번째를 선택하고 Enter를 누릅니다.

Press any key to continue. Press any key to continue. Press any key to continue.          GNU GRUB  version 2.02   +-------------------------------------------------------------------------+  |  C9800-CL Virtual (VGA) Console - 2020-11-27_00.00                      |   |  *C9800-CL Serial Console - 2020-11-27_00.00                            |    |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |  |                                                                         |    +-------------------------------------------------------------------------+



6. 아래 처럼 메시지가 보이면 ctrl+a를 누르고 c를 선택합니다.

*Aug 22 18:19:33.393: %IOSXEBOOT-4-BOOT_SRC: (rp/0): CD-ROM Boot *Aug 22 18:19:33.417: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Using Serial console *Aug 22 18:19:33.437: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Installing GRUB to /dev/bootflash *Aug 22 18:19:34.130: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Copying image to /boot *Aug 22 18:19:37.777: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Copying image to /bootflash *Aug 22 18:19:42.965: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Creating grub configuration *Aug 22 18:19:45.443: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Ejecting CD-ROM tray *Aug 22 18:19:45.459: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): CD-ROM Installation finished *Aug 22 18:19:45.466: %IOSXEBOOT-4-BOOT_CDROM: (rp/0): Rebooting from HD



7. 아래처럼 qemu가 표시되면 아래와 같이 quit를 입력하고 엔터를 누릅니다.

(qemu) quit



8. ISO media파일을 삭제하고 권환을 수정 합니다.

root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# ls                    C9800-CL-universalk9.17.04.01.iso  virtioa.qcow2 root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# rm C9800-CL-universalk9.17.04.01.iso root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# ls virtioa.qcow2 root@eve-ng:/opt/unetlab/addons/qemu/c9800cl-17.04.01# /opt/unetlab/wrappers/unl_wrapper -a fixpermissions



9. eve-ng를 접속 합니다.

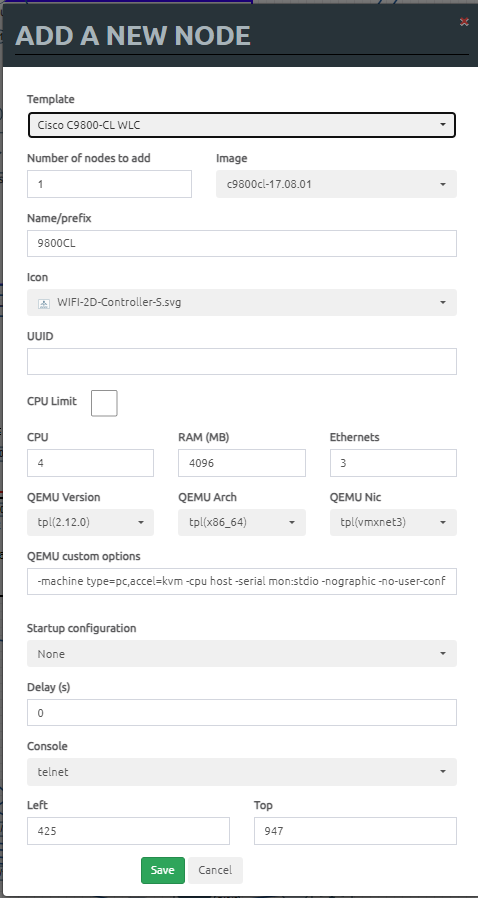

노드를 추가합니다.



저는 인터넷도 연결하기 위해서 아래와 같이 Cloud가 추가 하여서 케이블은 연결 하였습니다



Gi: MGMT

Gi: DATA



1. MGMT VRF 추가하기

vrf definition MGMT  !  address-family ipv4  exit-address-family



2. Interface Ip설정

interface GigabitEthernet1  no switchport  vrf forwarding MGMT  ip address 192.168.10.227 255.255.255.0  negotiation auto  no mop enabled  no mop sysid



3. 라우팅 테이블 추가

ip route vrf MGMT 0.0.0.0 0.0.0.0 192.168.10.253



4. GUI로그인 유저 생성

username kevin privilege 15 secret <Password>

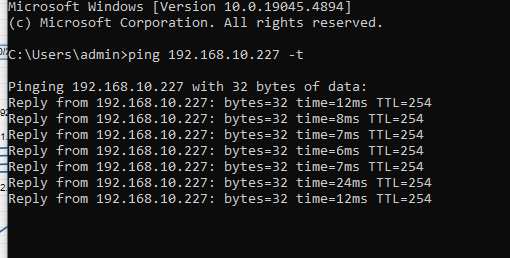

5. ping to WLC from laptop

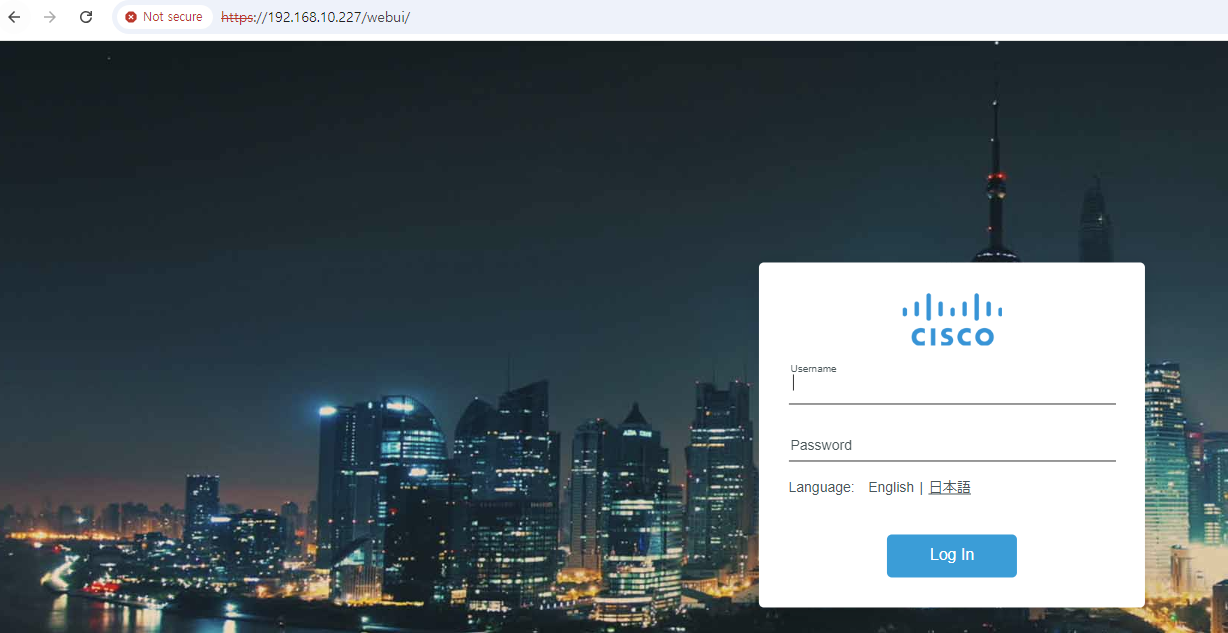

6. Access 9800-CL WLC - https://192.168.10.227



7. 아까 CLI에서 생성한 username라 비밀번호를 입력합니다.

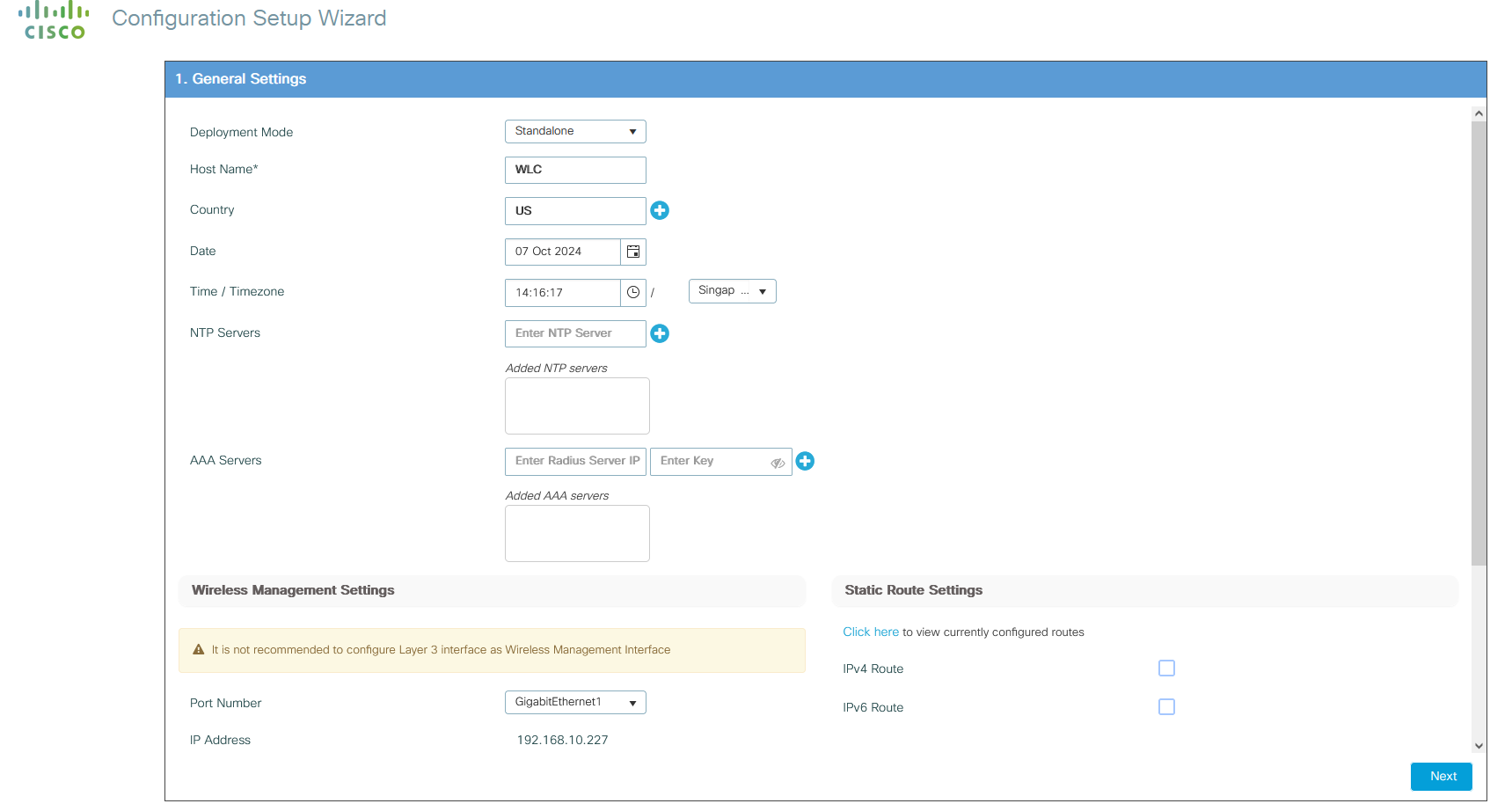

아래 사진처럼 기본 설정 페이지가 표시 되면 정상적으로 C9800CL 동작중입니다.



지금까지 C9800CL를 EVE-NG에 설치하고 GUI로 접속 하는 방법에 대해서 알아보았습니다.
