Cat9300L Switch License Registration to cisco CSSM

안녕하세요.



오늘은 Cat9300L 스위치 라이센스를 CSSM에 등록하는 방법에 대해서 알아보겠습니다.



1. Traditional 방식

2. Smart License

3. Smart License Using Policy



위에 3가지 방법에 대해서는 추후에 자세히 설명 하도록 하겠습니다.



현재 구매한 스위치에 디폴트로 어떤 라이센스 방식을 사용 하는지 확인해보겠습니다.

아래 처럼 Smart License Using Policy 방식을 사용 하고 있습니다.

TSIWL-CSW-01#show license status Utility:   Status: DISABLED Smart Licensing Using Policy:   Status: ENABLED



현재 사용하고 있는 IOSXE버전은 아래와 같습니다.

Switch Ports Model              SW Version        SW Image              Mode ------ ----- -----              ----------        ----------            ---- *    1 29    C9300L-24T-4G      17.12.03          CAT9K_IOSXE           INSTALL



1. 라이센스를 등록하기전에 라이센스가 CSSM - Cisco Account에 등록 되어져 있어야 합니다.

2. CSSM서버에 통신이 가능한지 확인 합니다.

TSIWL-CSW-01#telnet smartreceiver.cisco.com 443 Trying smartreceiver.cisco.com (72.163.15.144, 443)... Open



3. 스위치에 기본 설정을 합니다

TSIWL-CSW-01(config)#license smart transport smart TSIWL-CSW-01(config)#license smart url default TSIWL-CSW-01#wr

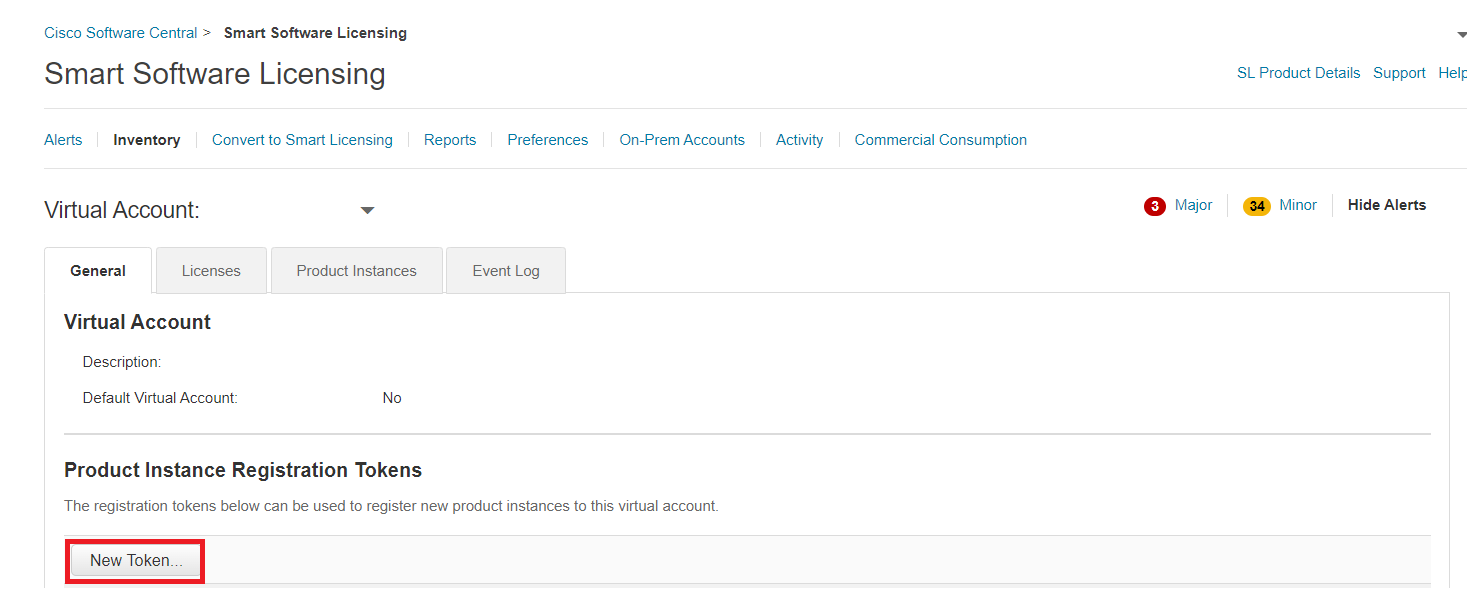

4. CSSM 로그인후 New Token 클릭 합니다.

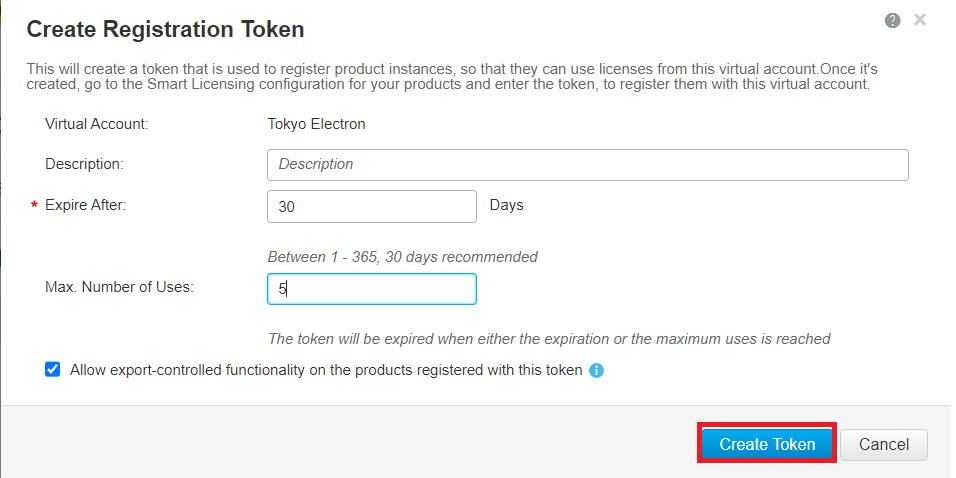

5. Create Token 클릭 합니다.

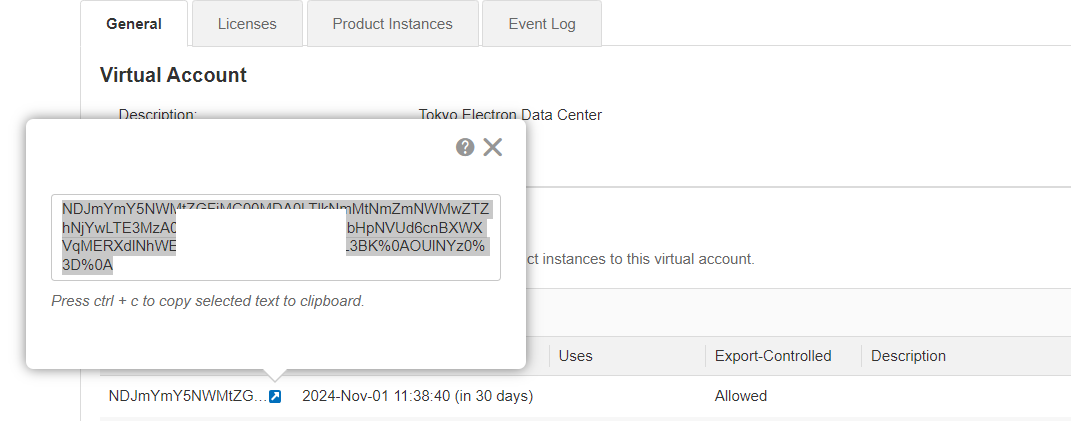

6. 생성된 키를 복사합니다



7. Key를 Cisco 스위치에 등록 합니다.

TSIWL-CSW-01#license smart trust idtoken <copy the token> all force



8. 라이센스 상태를 확인 합니다

Trust Code에보면 정상적으로 라이센스가 설치 된것을 확인 가능 합니다

TSIWL-CSW-01#show license status  Utility:   Status: DISABLED Smart Licensing Using Policy:   Status: ENABLED Account Information:   Smart Account: **** you can see your SA account ***  As of Oct 02 11:43:47 2024 UTC   Virtual Account: *** the VA account also show *** Trust Code Installed:   Active: PID:C9300L-24T-4G,SN:     INSTALLED on Oct 02 11:43:35 2024 UTC   Standby: PID:C9300L-24T-4G,SN:     INSTALLED on Oct 02 11:43:36 2024 UTC

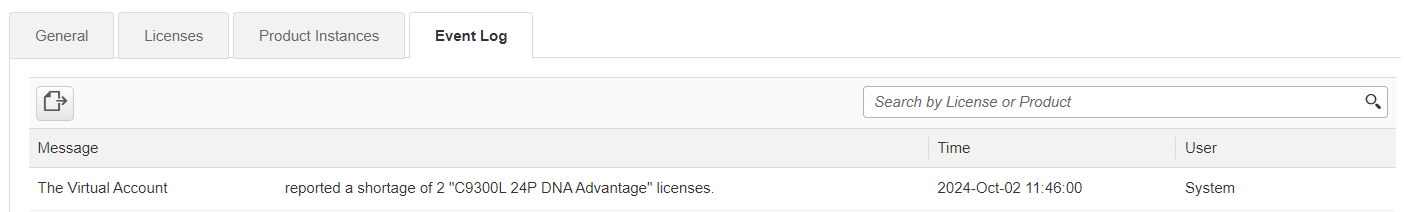

9. CSSM에서 라이센스 확인하기
