[C9800CL][#2]-AP Installation with existing WLC

안녕하세요.



오늘은 기존에 설치 되어진 WLC에다가 AP만 추가하는 방법에 대해서 알아보도록 하겠습니다.



현재 고객사에서 C9800L WLC를 사용하고 있습니다. 기존에 사용하고 있는 오래된 AP를 제거 하고 C9120AXI-S를 설치 해보겠습니다.



1. WLC를 Datacenter에 설치되어져 있습니다

2. AP는 Office에 설치 할 예정입니다. 물리적으로 떨어져있고 같은 L2 Domain이 아니기때문에 자동으로 AP가 등록 되지 않습니다.

3. 현재 고객사는 AP MGMT를 수동으로 IP를 설정 하고 있습니다.



   option1: DHCP option를 사용해서 자동으로 AP가 WLC에 등록 하는 방법

   option2: AP에 Static IP를 설정하고 WLC IP를 수동으로 입력 합니다

                그리고 WLC에서 AP MAC를 등록하고 어떤 Profile를 적용 할지 입력합니다.





현재 고객사가 option2를 사용하고 있기 떄문에 Option2를 사용하여 AP를 기존에 있는 WLC에 등록해보겠습니다.



1. AP를 POE 스위치에 연결하고 노트북 콘솔케이블을 AP에 연결합니다

    또는 파워어탭터를 AP에 연결하고 콘솔케이블을 AP에 연결합니다.



AP 설정 capwap ap hostname CISCO-AP-01 capwap ap ip 10.1.1.10 255.255.255.0 10.1.1.254 capwap ap primary-base CISCO-WLC-01 10.2.1.10 capwap ap hostname CISCO-AP-02 capwap ap ip 10.1.1.11 255.255.255.0 10.1.1.254 capwap ap primary-base CISCO-WLC-01 10.2.1.10 capwap ap hostname CISCO-AP-03 capwap ap ip 10.1.1.12 255.255.255.0 10.1.1.254 capwap ap primary-base CISCO-WLC-01 10.2.1.10 capwap ap hostname CISCO-AP-04 capwap ap ip 10.1.1.13 255.255.255.0 10.1.1.254 capwap ap primary-base CISCO-WLC-01 10.2.1.10



WLC설정하기 전에 AP4대에 MAC를 확인합니다.

WLC 설정 ap xxxx.xxxx.xxxx  policy-tag office-PolicyTag  site-tag office  rf-tag default-rf-tag ap xxxx.xxxx.xxxx  policy-tag office-PolicyTag  site-tag office  rf-tag default-rf-tag ap xxxx.xxxx.xxxx  policy-tag office-PolicyTag  site-tag office  rf-tag default-rf-tag ap xxxx.xxxx.xxxx  policy-tag office-PolicyTag  site-tag office  rf-tag default-rf-tag



그리고 고객사 사용하고 있는 천장에 AP를 제거 하고 새 AP를 설치 합니다.

처음에 AP가 WLC에 연결되면 Firmware upgrade 또는 Firmware downgrade때문에 자동으로 AP가 여러번 재부팅 됩니다.

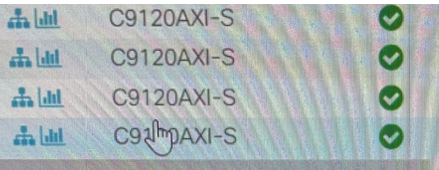

그리고 WLC GUI에 로그인해서 확인해보면 아래와 같이 연결 완료를 확인 할수 있습니다.

고객사 정보 때문에 아래 제한적으로 사진을 캡처 했습니다. 아래 사진처럼 초록색으로 연결 완료 확인 가능 합니다.



AP 색을 확인해보면 초록색이면 정상적으로 WLC에 연결이 되었습니다.

유저가 AP에 접속하면 색이 파랑색으로 표시가 됩니다.



초록색 또는 파랑색은 정상적으로 AP가 WLC에 등록되어 동작중입니다.



지금까지 글을 읽어주셔서 감사합니다.
