[2025][Juniper SRX #22] site to site vpn - S2S VPN - 기본 설정

안녕하세요.



오늘은 Juniper SRX에서 Site to Site VPN 설정에 대해서 알아보겠습니다.

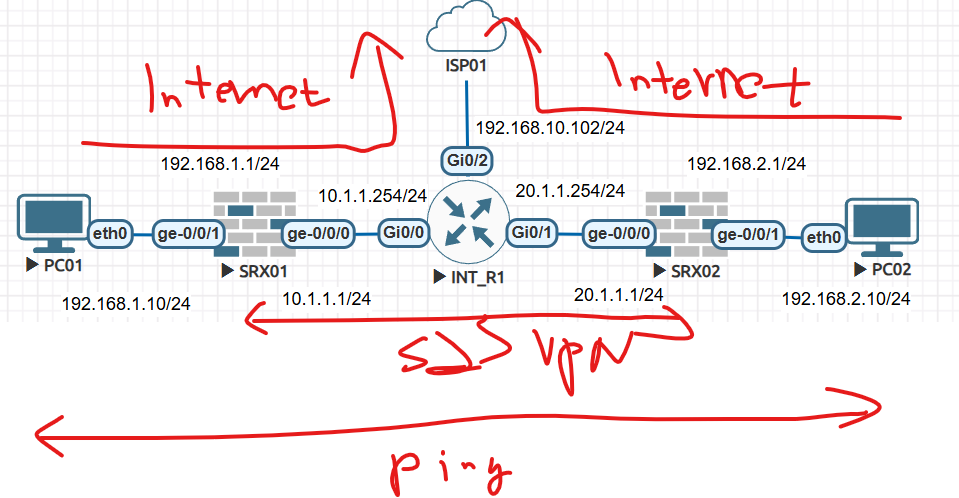

EVE-NG에서 토폴로지는 아래와 같이 구성하였습니다.



위에 테스트 구성을 하기 위해서는 아래 글을 참고 부탁드립니다.

1. EVE_NG 설치

https://itblog-kr.tistory.com/11

[2024][EVE-NG #1] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)



2. Router 설치

https://itblog-kr.tistory.com/6

[EVE-NG #6] vIOS cisco 라우터 설치하기

3. SRX설치

https://itblog-kr.tistory.com/26

[2024][EVE-NG #14] Juniper SRX 방화벽 설치하기



4. VPC설치

https://itblog-kr.tistory.com/59

[2024][EVE-NG #18] Virtual PC(VPCS)



실습 준비가 완료 되었으면 주니퍼 SRX site to site vpn를 테스트 하겠습니다.



1. Router 설정

Router# Router#conf t Router(config)#ho INT_R1 INT_R1(config)#int g0/2 INT_R1(config-if)#ip add 192.168.10.99 255.255.255.0 INT_R1(config-if)#no sh INT_R1(config-if)#int g0/0 INT_R1(config-if)#ip add 10.1.1.254 255.255.255.0 INT_R1(config-if)#no sh INT_R1(config-if)#int g0/1 INT_R1(config-if)#ip add 20.1.1.254 255.255.255.0  INT_R1(config-if)#no sh INT_R1(config-if)#end INT_R1#conf t INT_R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.253



1-1 NAT 설정

INT_R1#conf t INT_R1(config)#access-list 1 permit any INT_R1(config)#int g0/2 INT_R1(config-if)#ip nat  out INT_R1(config-if)#int g0/0 INT_R1(config-if)#ip nat inside  INT_R1(config-if)#int g0/1 INT_R1(config-if)#ip nat inside  INT_R1(config-if)#end INT_R1(config)#ip nat inside source list 1 interface g0/2 overload  INT_R1(config)#



1-2 Ping Test

INT_R1#show ip int brie Interface                  IP-Address      OK? Method Status                Protocol GigabitEthernet0/0         10.1.1.254      YES manual up                    up       GigabitEthernet0/1         20.1.1.254      YES manual up                    up       GigabitEthernet0/2         192.168.10.99   YES manual up                    up       GigabitEthernet0/3         unassigned      YES unset  administratively down down     NVI0                       10.1.1.254      YES unset  up                    up       INT_R1#   INT_R1#show ip route Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP        D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2        E1 - OSPF external type 1, E2 - OSPF external type 2        i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2        ia - IS-IS inter area, * - candidate default, U - per-user static route        o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP        a - application route        + - replicated route, % - next hop override, p - overrides from PfR Gateway of last resort is 192.168.10.253 to network 0.0.0.0 S*    0.0.0.0/0 [1/0] via 192.168.10.253       10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C        10.1.1.0/24 is directly connected, GigabitEthernet0/0 L        10.1.1.254/32 is directly connected, GigabitEthernet0/0       20.0.0.0/8 is variably subnetted, 2 subnets, 2 masks C        20.1.1.0/24 is directly connected, GigabitEthernet0/1 L        20.1.1.254/32 is directly connected, GigabitEthernet0/1       192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks C        192.168.10.0/24 is directly connected, GigabitEthernet0/2 L        192.168.10.99/32 is directly connected, GigabitEthernet0/2 INT_R1#    INT_R1# INT_R1#ping 8.8.8.8 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 5/6/10 ms INT_R1#ping 8.8.8.8 sou INT_R1#ping 8.8.8.8 source g0/0 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds: Packet sent with a source address of 10.1.1.254  !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 2/3/4 ms INT_R1#ping 8.8.8.8 source g0/1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 8.8.8.8, timeout is 2 seconds: Packet sent with a source address of 20.1.1.254  !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 2/3/8 ms INT_R1#



2. SRX01 기본 설정

ge-0/0/0 - 10.1.1.1

ge-0/0/1 - 192.168.1.1



2-1 기본설정값을 모두 삭제

root@:~ # cli root> configure  Entering configuration mode [edit] root# delete  This will delete the entire configuration Delete everything under this level? [yes,no] (no) yes  [edit] root# set system root-authentication plain-text-password  New password: Retype new password: [edit] root# cin       ^ unknown command. root# commit  commit complete [edit] root#



2-2 기본설정

set system host-name SRX01 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 10.1.1.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.1.1/24 set routing-options static route 0.0.0.0/0 next-hop 10.1.1.254



2-3 방화벽 정책 설정

set security policies from-zone trust to-zone untrust policy trust_to_untrust match source-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match destination-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match application any set security policies from-zone trust to-zone untrust policy trust_to_untrust then permit



2-4 NAT 설정

set security nat source rule-set SOURCE-NAT from zone trust set security nat source rule-set SOURCE-NAT to zone untrust set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match source-address 192.168.1.0/24 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match destination-address 0.0.0.0/0 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE then source-nat interface



2-5 확인

root@SRX01> show interfaces terse  Interface               Admin Link Proto    Local                 Remote ge-0/0/0                up    up ge-0/0/0.0              up    up   inet     10.1.1.1/24      gr-0/0/0                up    up ip-0/0/0                up    up lsq-0/0/0               up    up lt-0/0/0                up    up mt-0/0/0                up    up sp-0/0/0                up    up sp-0/0/0.0              up    up   inet                                        inet6    sp-0/0/0.16383          up    up   inet     ge-0/0/1                up    up ge-0/0/1.0              up    up   inet     192.168.1.1/24   ge-0/0/2                up    up dsc                     up    up fti0                    up    up fxp0                    up    up gre                     up    up ipip                    up    up irb                     up    up lo0                     up    up lo0.16384               up    up   inet     127.0.0.1           --> 0/0 lo0.16385               up    up   inet     10.0.0.1            --> 0/0                                             10.0.0.16           --> 0/0                                             128.0.0.1           --> 0/0                                             128.0.0.4           --> 0/0                                             128.0.1.16          --> 0/0 lo0.32768               up    up   lsi                     up    up mtun                    up    up pimd                    up    up pime                    up    up pp0                     up    up ppd0                    up    up ppe0                    up    up st0                     up    up tap                     up    up vlan                    up    down root@SRX01> show route  inet.0: 5 destinations, 5 routes (5 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 0.0.0.0/0          *[Static/5] 00:02:39                     >  to 10.1.1.254 via ge-0/0/0.0 10.1.1.0/24        *[Direct/0] 00:02:40                     >  via ge-0/0/0.0 10.1.1.1/32        *[Local/0] 00:02:40                        Local via ge-0/0/0.0 192.168.1.0/24     *[Direct/0] 00:02:39                     >  via ge-0/0/1.0 192.168.1.1/32     *[Local/0] 00:02:39                        Local via ge-0/0/1.0 inet6.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both ff02::2/128        *[INET6/0] 00:07:11                        MultiRecv root@SRX01> show security zones  Security zone: trust   Zone ID: 7   Send reset for non-SYN session TCP packets: Off   Policy configurable: Yes     Interfaces bound: 1   Interfaces:     ge-0/0/1.0   Advanced-connection-tracking timeout: 1800   Unidirectional-session-refreshing: No Security zone: untrust   Zone ID: 8   Send reset for non-SYN session TCP packets: Off   Policy configurable: Yes     Interfaces bound: 1   Interfaces:     ge-0/0/0.0   Advanced-connection-tracking timeout: 1800   Unidirectional-session-refreshing: No Security zone: junos-host   Zone ID: 2   Send reset for non-SYN session TCP packets: Off   Policy configurable: Yes     Interfaces bound: 0   Interfaces:   Advanced-connection-tracking timeout: 1800   Unidirectional-session-refreshing: No root@SRX01> show security nat source summary               Total pools: 0 Total rules: 1 Rule name          Rule set       From              To                   Action PAT-INTERFACE      SOURCE-NAT     trust             untrust              interface root@SRX01> show security nat source rule all    Total rules: 1 Total referenced IPv4/IPv6 ip-prefixes: 2/0 source NAT rule: PAT-INTERFACE          Rule-set: SOURCE-NAT   Rule-Id                    : 1   Rule position              : 1   From zone                  : trust   To zone                    : untrust   Match     Source addresses         : 192.168.1.0     - 192.168.1.255     Destination addresses    : 0.0.0.0         - 255.255.255.255   Action                        : interface     Persistent NAT type         : N/A      Persistent NAT mapping type : address-port-mapping      Inactivity timeout          : 0     Max session number          : 0   Translation hits           : 10     Successful sessions      : 10   Number of sessions         : 0 root@SRX01>



3. PC01 설정



VPCS>  VPCS> ip 192.168.1.10/24 192.168.1.1 Checking for duplicate address... VPCS : 192.168.1.10 255.255.255.0 gateway 192.168.1.1 VPCS> save Saving startup configuration to startup.vpc .  done VPCS>



3-1 Ping 테스트

VPCS>  VPCS> ping 192.168.1.1 84 bytes from 192.168.1.1 icmp_seq=1 ttl=64 time=471.943 ms 84 bytes from 192.168.1.1 icmp_seq=2 ttl=64 time=0.827 ms 84 bytes from 192.168.1.1 icmp_seq=3 ttl=64 time=0.941 ms 84 bytes from 192.168.1.1 icmp_seq=4 ttl=64 time=0.788 ms 84 bytes from 192.168.1.1 icmp_seq=5 ttl=64 time=0.803 ms ^C VPCS> ping 8.8.8.8 84 bytes from 8.8.8.8 icmp_seq=1 ttl=115 time=29.083 ms 84 bytes from 8.8.8.8 icmp_seq=2 ttl=115 time=5.006 ms 84 bytes from 8.8.8.8 icmp_seq=3 ttl=115 time=5.656 ms 84 bytes from 8.8.8.8 icmp_seq=4 ttl=115 time=5.298 ms 84 bytes from 8.8.8.8 icmp_seq=5 ttl=115 time=5.411 ms ^C VPCS>



4. SRX02 설정



Ge-0/0/0 20.1.1.1/24

Ge-0/0/1 192.168.2.1/24



4-1 기본설정값 삭제

root> configure  Entering configuration mode [edit] root# delete  This will delete the entire configuration Delete everything under this level? [yes,no] (no) yes  [edit] root# set system root-authentication plain-text-password  New password: Retype new password: [edit] root# commit  commit complete [edit] root#



4-2 기본 설정

set system host-name SRX02 set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 20.1.1.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.2.1/24 set routing-options static route 0.0.0.0/0 next-hop 20.1.1.254



4-3 방화벽 정책 설정

set security policies from-zone trust to-zone untrust policy trust_to_untrust match source-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match destination-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match application any set security policies from-zone trust to-zone untrust policy trust_to_untrust then permit



4-4 NAT 설정

set security nat source rule-set SOURCE-NAT from zone trust set security nat source rule-set SOURCE-NAT to zone untrust set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match source-address 192.168.2.0/24 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match destination-address 0.0.0.0/0 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE then source-nat interface



4-5 확인

root@SRX02> show interfaces terse  Interface               Admin Link Proto    Local                 Remote ge-0/0/0                up    up ge-0/0/0.0              up    up   inet     20.1.1.1/24      gr-0/0/0                up    up ip-0/0/0                up    up lsq-0/0/0               up    up lt-0/0/0                up    up mt-0/0/0                up    up sp-0/0/0                up    up sp-0/0/0.0              up    up   inet                                        inet6    sp-0/0/0.16383          up    up   inet     ge-0/0/1                up    up ge-0/0/1.0              up    up   inet     192.168.2.1/24   ge-0/0/2                up    up dsc                     up    up fti0                    up    up fxp0                    up    up gre                     up    up ipip                    up    up irb                     up    up lo0                     up    up lo0.16384               up    up   inet     127.0.0.1           --> 0/0 lo0.16385               up    up   inet     10.0.0.1            --> 0/0                                             10.0.0.16           --> 0/0                                             128.0.0.1           --> 0/0                                             128.0.0.4           --> 0/0                                             128.0.1.16          --> 0/0 lo0.32768               up    up   lsi                     up    up mtun                    up    up pimd                    up    up pime                    up    up pp0                     up    up ppd0                    up    up ppe0                    up    up st0                     up    up tap                     up    up vlan                    up    down root@SRX02> show route  inet.0: 5 destinations, 5 routes (5 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 0.0.0.0/0          *[Static/5] 00:01:44                     >  to 20.1.1.254 via ge-0/0/0.0 20.1.1.0/24        *[Direct/0] 00:01:45                     >  via ge-0/0/0.0 20.1.1.1/32        *[Local/0] 00:01:45                        Local via ge-0/0/0.0 192.168.2.0/24     *[Direct/0] 00:01:44                     >  via ge-0/0/1.0 192.168.2.1/32     *[Local/0] 00:01:44                        Local via ge-0/0/1.0 inet6.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both ff02::2/128        *[INET6/0] 00:18:00                        MultiRecv root@SRX02>  root@SRX02> show security zones  Security zone: trust   Zone ID: 7   Send reset for non-SYN session TCP packets: Off   Policy configurable: Yes     Interfaces bound: 1   Interfaces:     ge-0/0/1.0   Advanced-connection-tracking timeout: 1800   Unidirectional-session-refreshing: No Security zone: untrust   Zone ID: 8   Send reset for non-SYN session TCP packets: Off   Policy configurable: Yes     Interfaces bound: 1   Interfaces:     ge-0/0/0.0   Advanced-connection-tracking timeout: 1800   Unidirectional-session-refreshing: No Security zone: junos-host   Zone ID: 2   Send reset for non-SYN session TCP packets: Off   Policy configurable: Yes     Interfaces bound: 0   Interfaces:   Advanced-connection-tracking timeout: 1800   Unidirectional-session-refreshing: No root@SRX02>  root@SRX02> show security zones terse  Zone                        Type trust                       Security untrust                     Security junos-host                  Security root@SRX02>



root@SRX02> ping 10.1.1.254  PING 10.1.1.254 (10.1.1.254): 56 data bytes 64 bytes from 10.1.1.254: icmp_seq=0 ttl=255 time=285.562 ms 64 bytes from 10.1.1.254: icmp_seq=1 ttl=255 time=4.858 ms 64 bytes from 10.1.1.254: icmp_seq=2 ttl=255 time=4.057 ms 64 bytes from 10.1.1.254: icmp_seq=3 ttl=255 time=3.332 ms 64 bytes from 10.1.1.254: icmp_seq=4 ttl=255 time=3.799 ms ^C --- 10.1.1.254 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 3.332/60.322/285.562/112.621 ms root@SRX02> ping 8.8.8.8  PING 8.8.8.8 (8.8.8.8): 56 data bytes 64 bytes from 8.8.8.8: icmp_seq=0 ttl=116 time=5.710 ms 64 bytes from 8.8.8.8: icmp_seq=1 ttl=116 time=3.859 ms 64 bytes from 8.8.8.8: icmp_seq=2 ttl=116 time=4.569 ms 64 bytes from 8.8.8.8: icmp_seq=3 ttl=116 time=4.114 ms ^C --- 8.8.8.8 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max/stddev = 3.859/4.563/5.710/0.709 ms



4-6 PC2 설정

VPCS> 192.168.2.10/24 192.168.2.1 Bad command: "192.168.2.10/24 192.168.2.1". Use ? for help. VPCS> ip 192.168.2.10/24 192.168.2.1 Checking for duplicate address... VPCS : 192.168.2.10 255.255.255.0 gateway 192.168.2.1 VPCS> save Saving startup configuration to startup.vpc .  done VPCS> ping 192.168.2.1 192.168.2.1 icmp_seq=1 timeout 84 bytes from 192.168.2.1 icmp_seq=2 ttl=64 time=0.764 ms 84 bytes from 192.168.2.1 icmp_seq=3 ttl=64 time=0.610 ms 84 bytes from 192.168.2.1 icmp_seq=4 ttl=64 time=0.833 ms 84 bytes from 192.168.2.1 icmp_seq=5 ttl=64 time=0.984 ms VPCS> ping 8.8.8.8 84 bytes from 8.8.8.8 icmp_seq=1 ttl=115 time=33.537 ms 84 bytes from 8.8.8.8 icmp_seq=2 ttl=115 time=6.485 ms 84 bytes from 8.8.8.8 icmp_seq=3 ttl=115 time=5.357 ms 84 bytes from 8.8.8.8 icmp_seq=4 ttl=115 time=6.767 ms ^C VPCS>



5. SRX01 -> SRX02 WAN포트로 통신

    SRX02 -> SRX01 WAN포트로 통신

root@SRX01> ping 20.1.1.1  PING 20.1.1.1 (20.1.1.1): 56 data bytes 64 bytes from 20.1.1.1: icmp_seq=0 ttl=63 time=5.115 ms 64 bytes from 20.1.1.1: icmp_seq=1 ttl=63 time=3.391 ms 64 bytes from 20.1.1.1: icmp_seq=2 ttl=63 time=3.597 ms 64 bytes from 20.1.1.1: icmp_seq=3 ttl=63 time=5.333 ms ^C --- 20.1.1.1 ping statistics --- 4 packets transmitted, 4 packets received, 0% packet loss round-trip min/avg/max/stddev = 3.391/4.359/5.333/0.871 ms root@SRX01>  root@SRX02> ping 10.1.1.1  PING 10.1.1.1 (10.1.1.1): 56 data bytes 64 bytes from 10.1.1.1: icmp_seq=0 ttl=63 time=6.687 ms 64 bytes from 10.1.1.1: icmp_seq=1 ttl=63 time=7.102 ms 64 bytes from 10.1.1.1: icmp_seq=2 ttl=63 time=4.646 ms 64 bytes from 10.1.1.1: icmp_seq=3 ttl=63 time=2.458 ms 64 bytes from 10.1.1.1: icmp_seq=4 ttl=63 time=5.987 ms ^C --- 10.1.1.1 ping statistics --- 5 packets transmitted, 5 packets received, 0% packet loss round-trip min/avg/max/stddev = 2.458/5.376/7.102/1.680 ms root@SRX02>



Full configration

SRX01

root@SRX01> show configuration | display set | no-more  set version 21.3R1.9 set system host-name SRX01 set security nat source rule-set SOURCE-NAT from zone trust set security nat source rule-set SOURCE-NAT to zone untrust set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match source-address 192.168.1.0/24 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match destination-address 0.0.0.0/0 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE then source-nat interface set security policies from-zone trust to-zone untrust policy trust_to_untrust match source-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match destination-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match application any set security policies from-zone trust to-zone untrust policy trust_to_untrust then permit set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 10.1.1.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.1.1/24 set routing-options static route 0.0.0.0/0 next-hop 10.1.1.254

SRX02

root@SRX02> show configuration | display set | no-more  set version 21.3R1.9 set system host-name SRX02 set security nat source rule-set SOURCE-NAT from zone trust set security nat source rule-set SOURCE-NAT to zone untrust set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match source-address 192.168.2.0/24 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE match destination-address 0.0.0.0/0 set security nat source rule-set SOURCE-NAT rule PAT-INTERFACE then source-nat interface set security policies from-zone trust to-zone untrust policy trust_to_untrust match source-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match destination-address any set security policies from-zone trust to-zone untrust policy trust_to_untrust match application any set security policies from-zone trust to-zone untrust policy trust_to_untrust then permit set security zones security-zone trust host-inbound-traffic system-services all set security zones security-zone trust host-inbound-traffic protocols all set security zones security-zone trust interfaces ge-0/0/1.0 set security zones security-zone untrust host-inbound-traffic system-services all set security zones security-zone untrust host-inbound-traffic protocols all set security zones security-zone untrust interfaces ge-0/0/0.0 set interfaces ge-0/0/0 unit 0 family inet address 20.1.1.1/24 set interfaces ge-0/0/1 unit 0 family inet address 192.168.2.1/24 set routing-options static route 0.0.0.0/0 next-hop 20.1.1.254 root@SRX02>



Router 설정

hostname INT_R1 ! boot-start-marker boot-end-marker ! ! ! no aaa new-model ! ! ! mmi polling-interval 60 no mmi auto-configure no mmi pvc mmi snmp-timeout 180 ! ! ! ! ! ! ! ! ! ! ! ip cef no ipv6 cef ! multilink bundle-name authenticated ! ! ! ! ! redundancy ! ! !  ! ! ! ! ! ! ! ! ! ! ! ! interface GigabitEthernet0/0  ip address 10.1.1.254 255.255.255.0  ip nat inside  ip virtual-reassembly in  duplex auto  speed auto  media-type rj45 ! interface GigabitEthernet0/1  ip address 20.1.1.254 255.255.255.0  ip nat inside  ip virtual-reassembly in  duplex auto  speed auto  media-type rj45 ! interface GigabitEthernet0/2  ip address 192.168.10.99 255.255.255.0  ip nat outside  ip virtual-reassembly in  duplex auto  speed auto  media-type rj45 ! interface GigabitEthernet0/3  no ip address  shutdown  duplex auto  speed auto  media-type rj45 ! ip forward-protocol nd ! ! no ip http server no ip http secure-server ip nat inside source list 1 interface GigabitEthernet0/2 overload ip route 0.0.0.0 0.0.0.0 192.168.10.253 ! ipv6 ioam timestamp ! ! access-list 1 permit any



지금까지 [2025][Juniper SRX #22] site to site vpn - S2S VPN - 기본 설정 글을 읽어주셔서 감사합니다.



다음글을 Juniper SRX S2S VPN 설정 하겠습니다.
