안녕하세요.
이번에는 EVE-NG안에 vIOS cisco라우터를 설치해보겠습니다.
EVE-NG가 설치가 않되어져 있다면 아래 블로그를 참조하여 EVE-NG부터 설치하시길 바랍니다.
VirtualBox(무료) 가상화 프로그램을 이용한 EVE-NG 설치는 아래 링크를 참조해주세요.
네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)
안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VirtualBox을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면 아
itblog-kr.tistory.com
VMware Workstation Player16(무료) 가상화 프로그램을 이용한 EVE-NG 설치는 아래 링크를 참조해주세요.
네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)
안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VMware Player을 이용해서 EVE-NG 설치해 보겠습니다. VMware Workstation이용해서 EVE-NG를 설치하려면
itblog-kr.tistory.com
VMware Workstation Pro(유료) 가상화 프로그램을 이용한 EVE-NG 설치는 아래 링크를 참조해주세요.
네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)
안녕하세요. itblog-kr.tistory.com/1 네트워크 시뮬레이션 EVE-NG란? 안녕하세요. 오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 알아보도록 하겠습니다. 1. 네트워크 시뮬레이션이 무엇인가요? 네트워
itblog-kr.tistory.com
그럼 EVE-NG에 vIOS 시스코 라우터를 설치해보겠습니다.
EVE-NG 공식 문서는 아래 링크를 참조해주세요.
www.eve-ng.net/index.php/documentation/howtos/howto-add-cisco-vios-from-virl/
Cisco vIOS from VIRL
Other versions should also be supported following bellow’s procedure. David Bombal Video: VIRL account holders can download images from their VIRL download location, you must have valid cisco.com CCO account associated with VIRL. https://learningnetworks
www.eve-ng.net

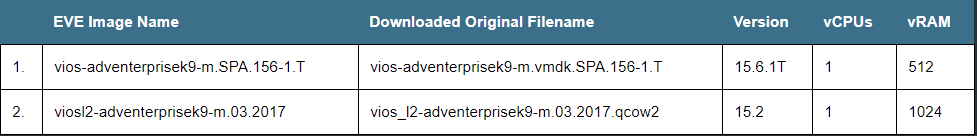

- vios-advanterprisek9-m.SPA.156-1.T - 시스코 라우터 이미지입니다.
- viosl2-adventerprisek9-m.03.2017 - 시스코 스위치 이미지입니다.
꼭 위와 같은 버전으로 사용할 필요는 없습니다.
저는 vios-advanterprisek9-m.SPA.156-2.T 파일을 사용하겠습니다.
1. vios-advanterprisek9-m.SPA.156-2.T을 EVE-NG VM안에 넣어줍니다.
이때 필요한 프로그램이 winscp 필요합니다.
공식홈페이지에서 무료로 다운받아 사용 가능합니다.
WinSCP :: Official Site :: Download
WinSCP 5.17 Download WinSCP 5.17 is a major application update. New features and enhancements include: Improvements to sessions and workspace management, so that WinSCP can now easily restore tabs that were open when it was last closed. Hardware-accelerate
winscp.net

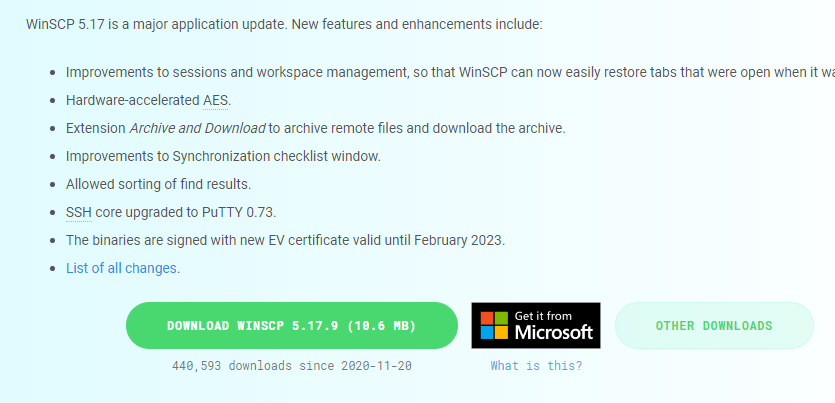

아래 초록색 버튼을 클릭해서 다운로드 받습니다.
다운로드 받은 파일을 실행 후 설치 합니다.

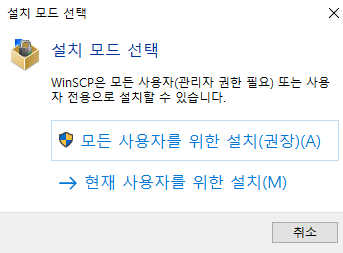

모든 사용자를 위한 설치(권장)을 클릭합니다.

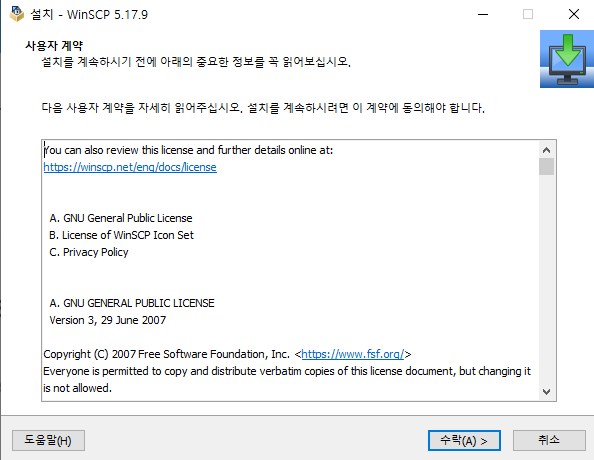

수락버튼을 클릭합니다.

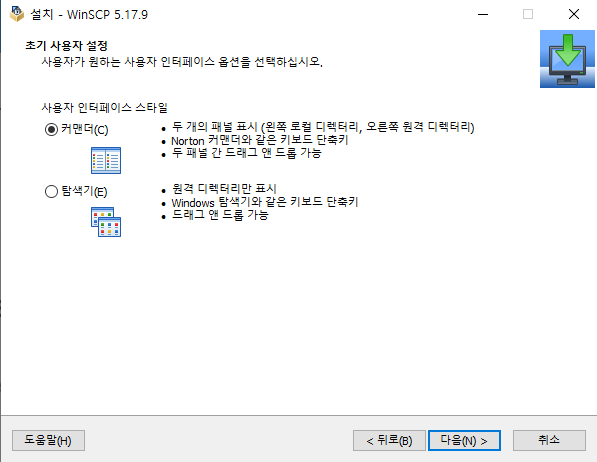

다음버튼을 클릭합니다.

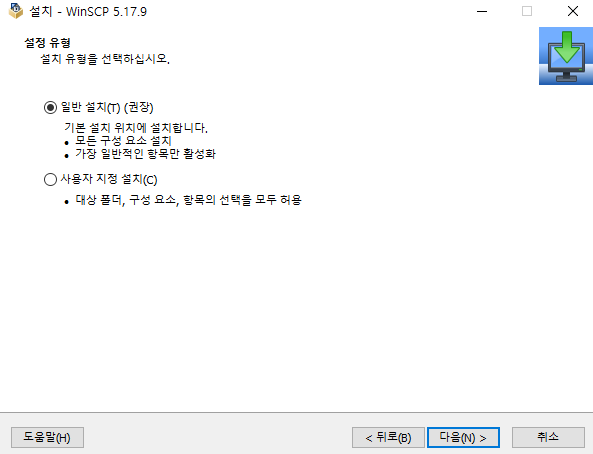

다음버튼을 클릭합니다.

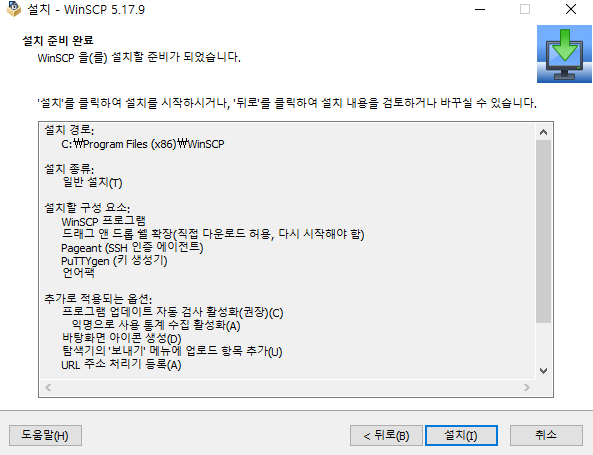

설치버튼을 클릭합니다.

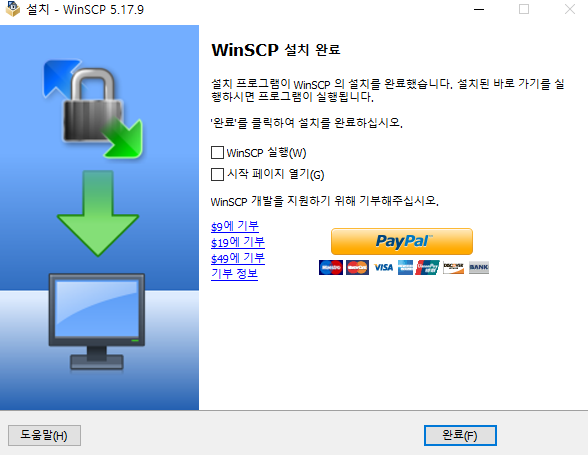

완료버튼을 클릭합니다.
실행한 화면은 다음에 같습니다.

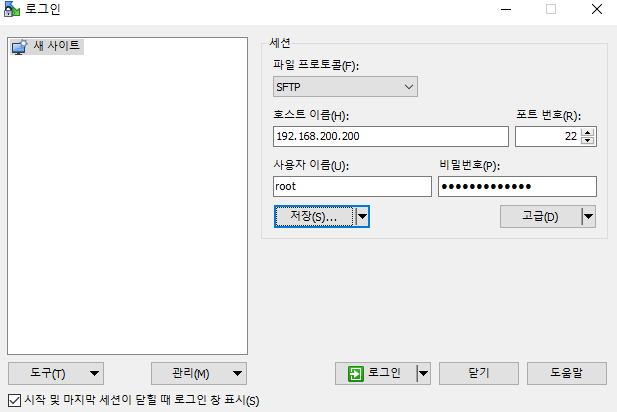

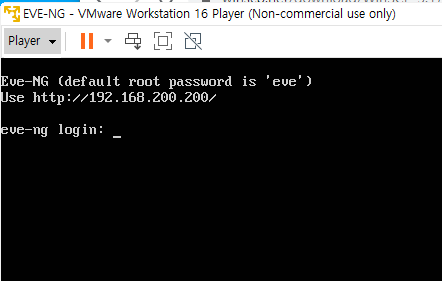

호스트 이름: EVE-NG IP 주소
사용자 이름: root
비밀번호: xxxxx EVE-NG 설치 했을때 개인적으로 설정했던 패스워드를 입력합니다.

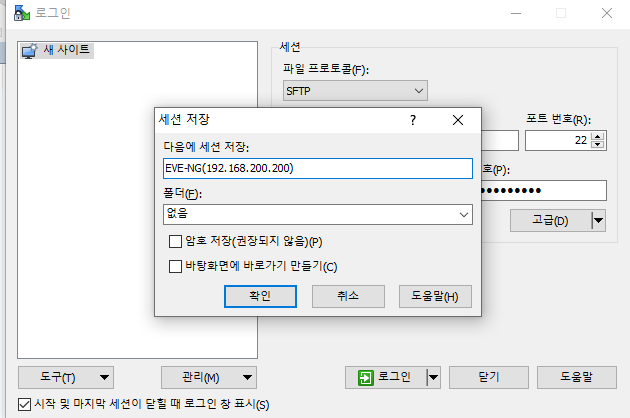

추후에 다시 쓸수 있는 관계로 저장 버튼을 클릭합니다.
적당한 이름을 수정하고 확인 버튼을 누릅니다.
로그인 버튼을 클릭합니다.

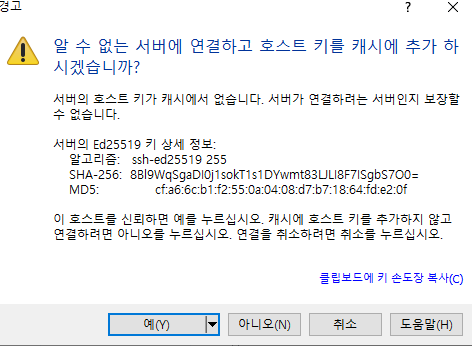

예 버튼을 클릭합니다.

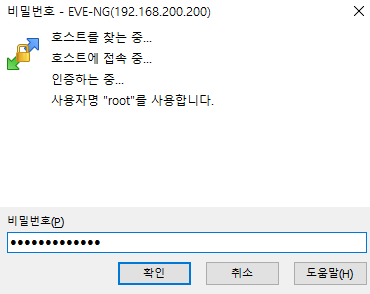

패스워드를 입력합니다.

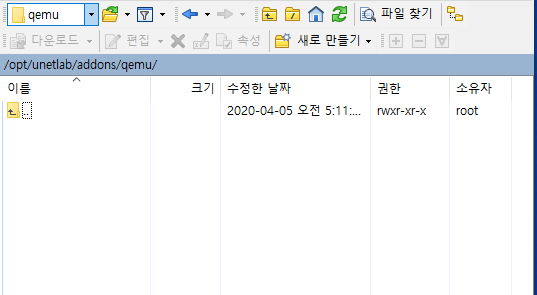

아래 폴더로 이동합니다.
/opt/unetlab.addons/qemu/

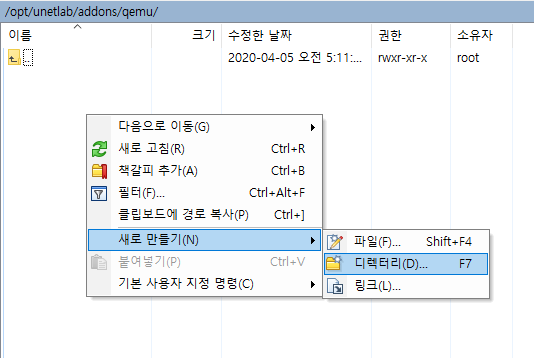

오른쪽 마우스를 클릭해서 폴더를 생성합니다.

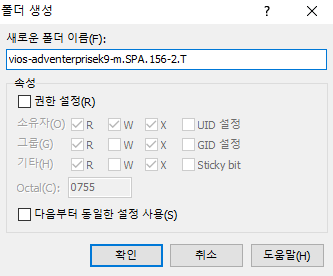

폴더이름을 아래와 같이 입력하고 확인 버튼을 클릭합니다.
vios-adventerprisek9-m.SPA.156-2.T

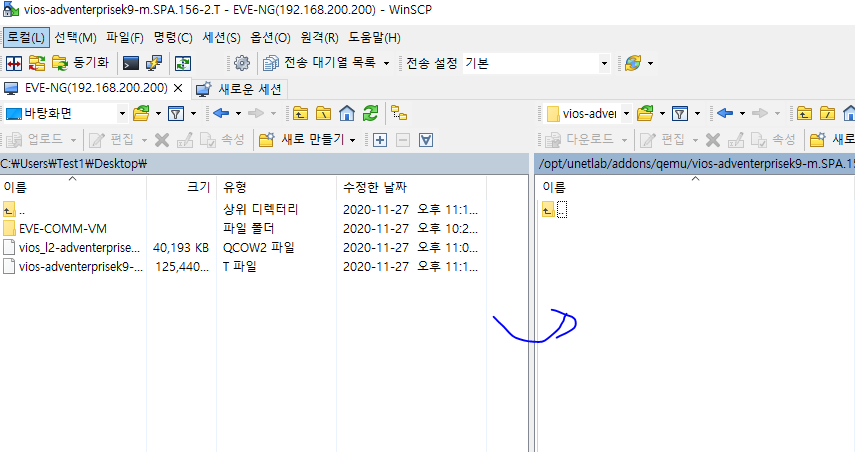

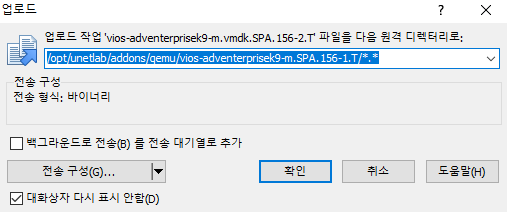

왼쪽에 vios-adventerprisek9-m.SPA.156-2.T 파일을 오른쪽 폴더에 업로드 합니다.
확인버튼을 클릭합니다.
파일/폴더 이름 및 위치는 아래와 같아야지 정상 작동 합니다.
추가적으로 공식 홈페이지 문서를 확인하시면 상세한 정보를 얻을수 있습니다.
www.eve-ng.net/index.php/documentation/qemu-image-namings/
Qemu image namings
This table shows correct foldername for QEMU images used under EVE. As well right qcow image filename. Qemu image location is /opt/unetlab/addons/qemu/ Be sure that your image folder name starts as per table, after the “-” you are adding name and versi
www.eve-ng.net
2. 추가적으로 EVE-NG VM에 접속하여 몇가지를 수정해줍니다.
원격으로 접속 할수 있게 Putty를 설치 해서 개인 노트운 윈도우10에서 원격으로 접속해보겠습니다.
공식홈페에지에서 무료로 다운받아 사용할수 있습니다.
www.chiark.greenend.org.uk/~sgtatham/putty/latest.html
Download PuTTY: latest release (0.74)
This page contains download links for the latest released version of PuTTY. Currently this is 0.74, released on 2020-06-27. When new releases come out, this page will update to contain the latest, so this is a good page to bookmark or link to. Alternativel
www.chiark.greenend.org.uk

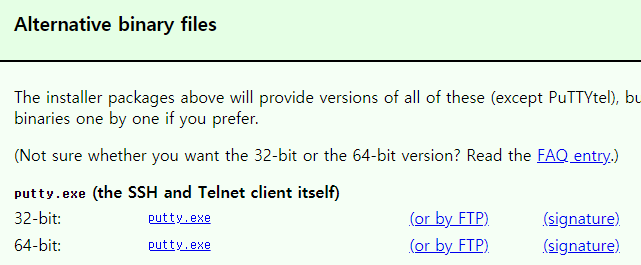

윈도우 32bit or 64bit중 설치된 윈도우 확인후 다운로드 받습니다.
제 윈도우 64bit라서 64bit용 putty를 다운로드 받아 실행합니다.
exe파일로 다운로드 받으면 설치 없이 바로 사용가능합니다.
다운로드 받은 파일을 실행합니다.

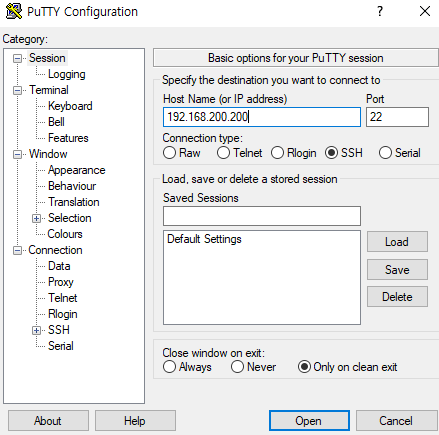

아래처럼 EVE-NG IP를 입력하고 open 버튼을 클릭합니다.

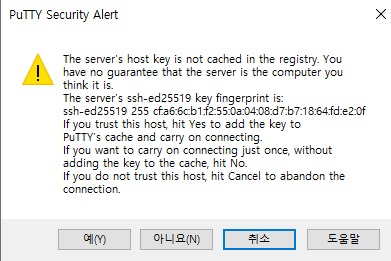

예 버튼을 클릭합니다.
로그인 정보를 입력합니다.
해당 폴더로 이동합니다.
cd /opt/unetlab/addons/qemu/vios-adventerprisek9-m.SPA.156-2.T

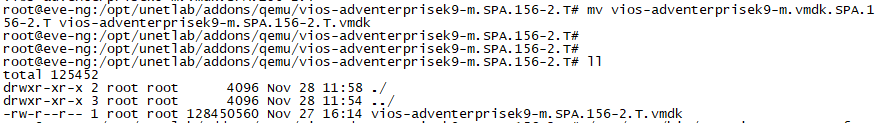

파일 이름을 수정하여 확장자를 바꿉니다.
mv vios-adventerprisek9-m.vmdk.SPA.156-2.T vios-adventerprisek9-m.SPA.156-2.T.vmdk
파일 확장자를 변환합니다.
/opt/qemu/bin/qemu-img convert -f vmdk -O qcow2 vios-adventerprisek9-m.vmdk.SPA.156-2.T.vmdk virtioa.qcow2
권환을 수정합니다.
/opt/unetlab/wrappers/unl_wrapper -a fixpermissions

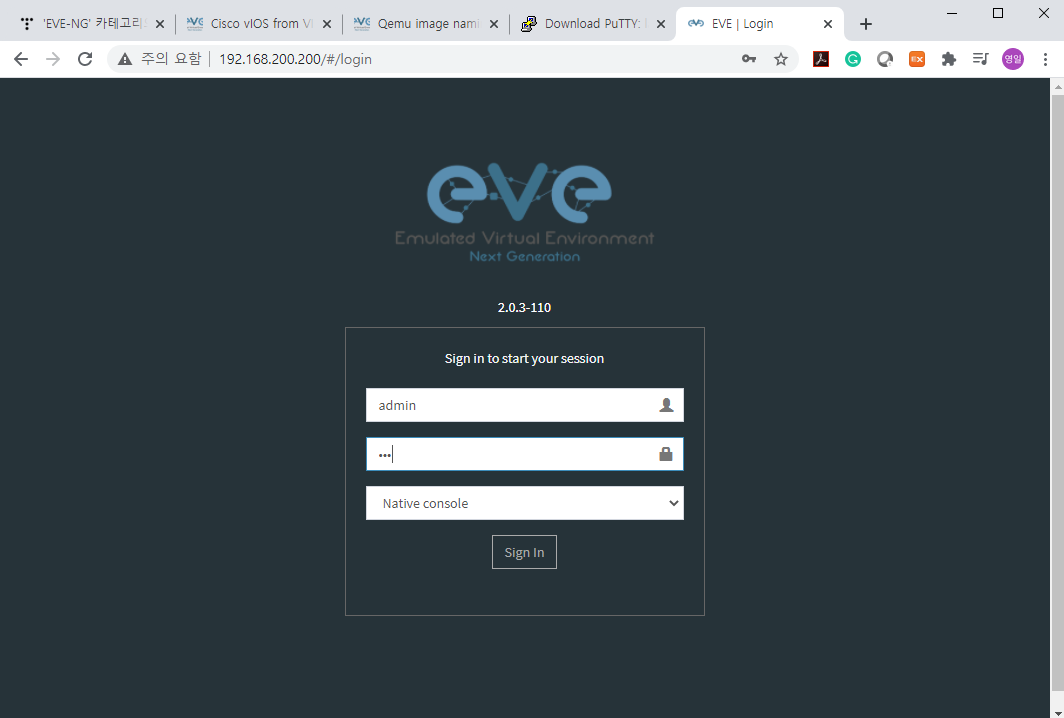

URL에 EVE-NG IP를 입력하고 로그인정보를 입력합니다.

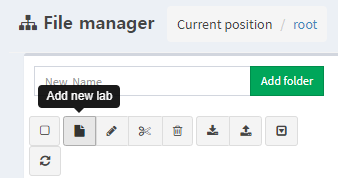

Add new lab 버튼을 클릭합니다.

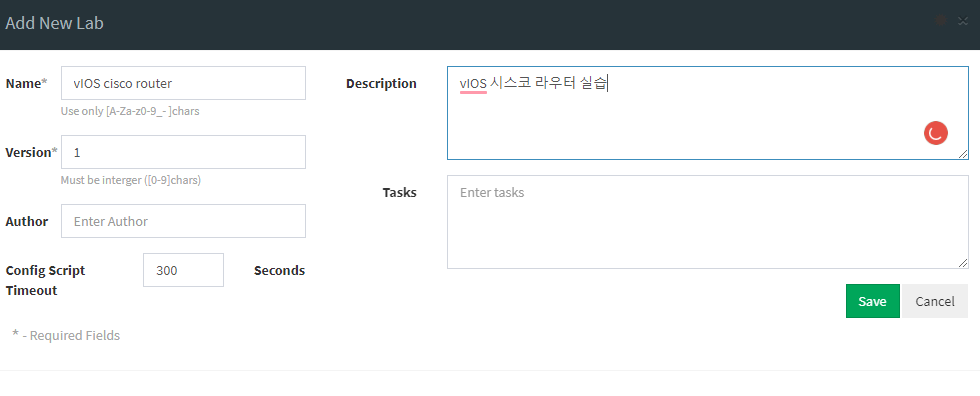

아래 같이 입력하고 Save버튼을 클릭합니다.

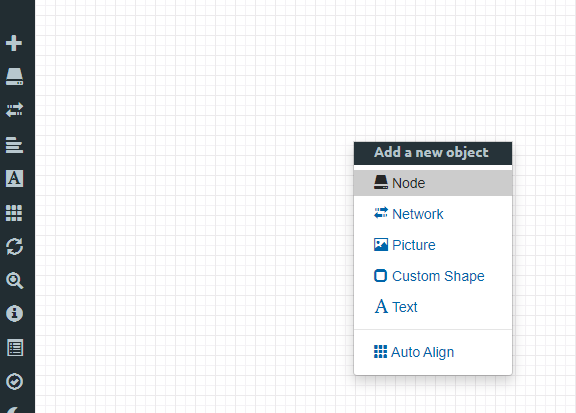

오른쪽 마우스 클릭해서 Node를 선택합니다.
vIOS 검색해서 아래 파란색으로 표시된 Cisco vIOS Router을 클릭합니다.

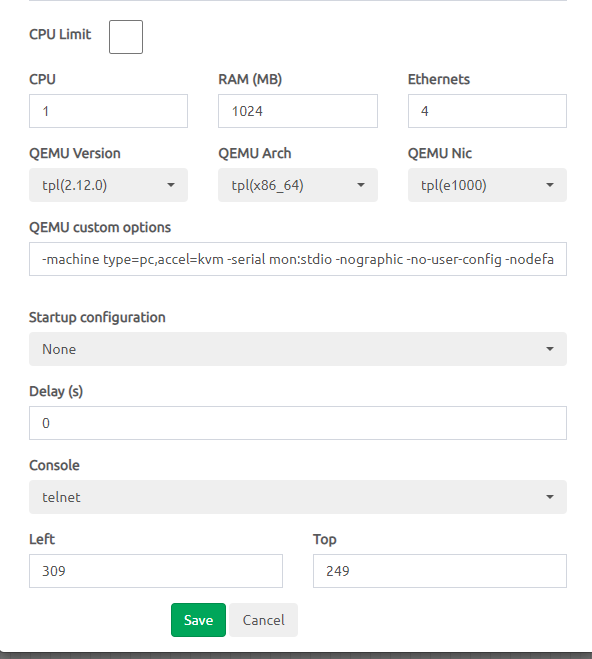

디폴트 값으로 두고 Save버튼을 클릭합니다.

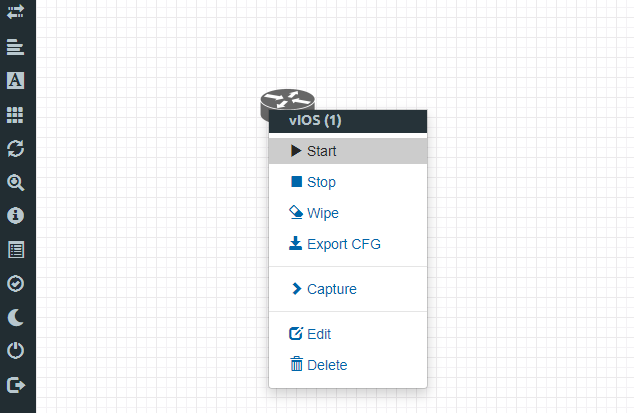

오른쪽 마우스를 클릭해서 Start를 선택합니다.

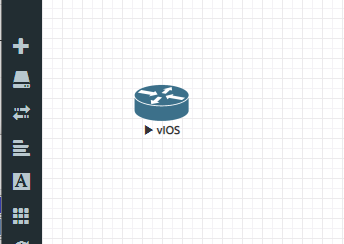

색깔이 파란색으로 변헀습니다. 잘 동작중이라는 뜻입니다.
아이콘을 더블클릭합니다.

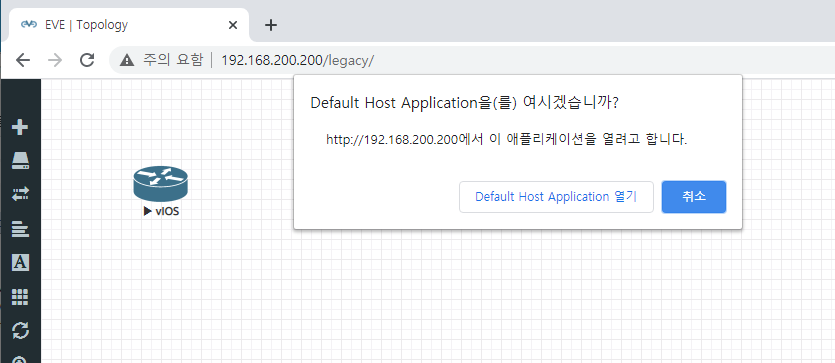

Default Host Application 열기를 선택합니다.

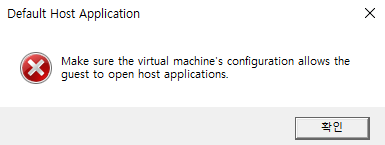

아래와 같은 에러메시지가 발생하면 EVE-NG에서 Windows integration pack를 설치 않해서 에러 메시지가 뜹니다.
위 파일은 Putty, 와이러샤크, RDP등 실습에 필요한 프로그램을 설치하고 EVE-NG자동으로 연동 시켜줍니다.

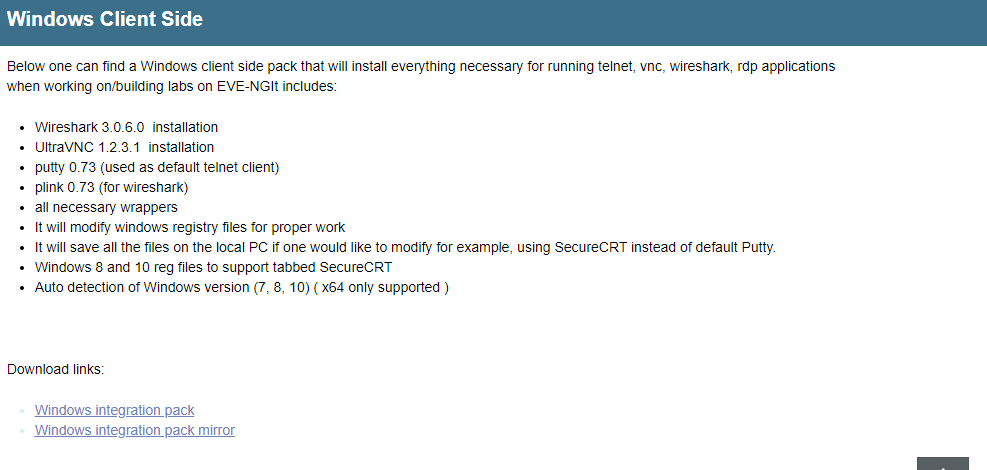

공식 다운로드 페이지는 URL입니다.
www.eve-ng.net/index.php/download/
Download
Download Links and info for EVE-NG EVE-NG Professional Free EVE Community Edition Windows Client Side Apple OSX Client Side Linux Client Side Resource Calculator Windows Client Side Below one can find a Windows clien
www.eve-ng.net
다운로드를 클릭합니다.

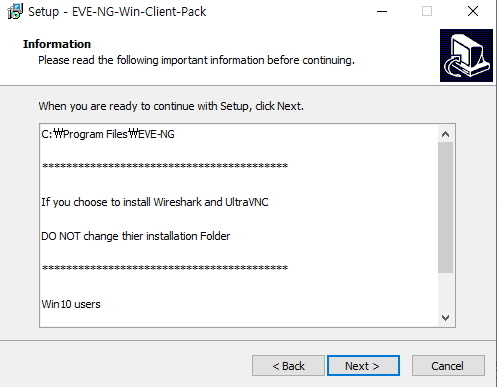

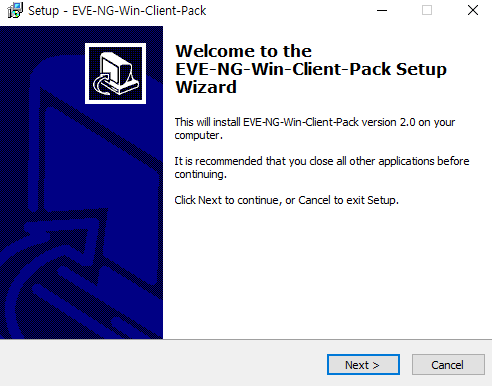

다운로드 파일을 실행한후에 Next버튼을 클릭합니다.

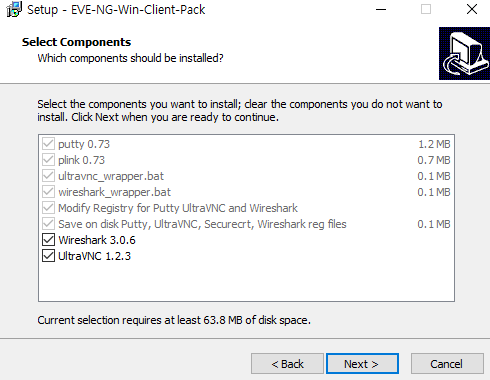

Next버튼을 클릭합니다.
next버튼을 클릭합니다.
기다립니다.

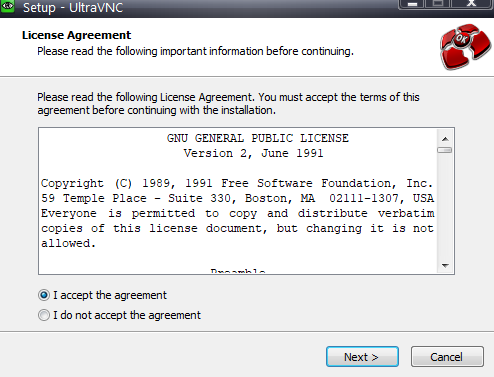

I accept the agreement 클릭후 Next버튼을 클릭합니다.

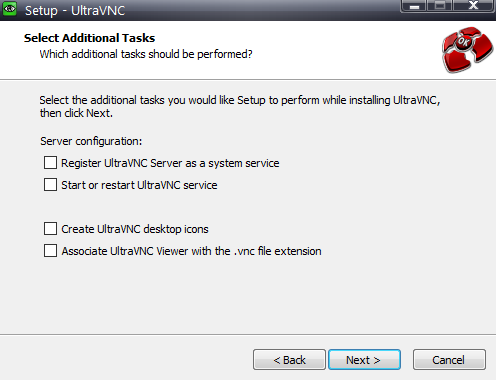

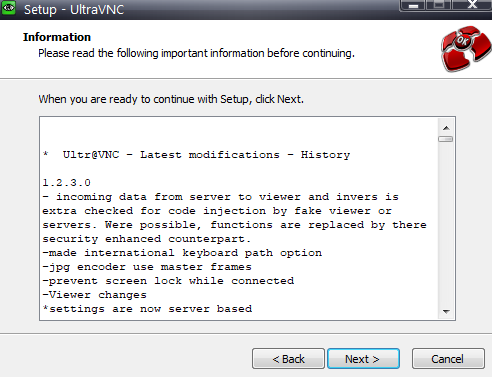

Next를 선택합니다.

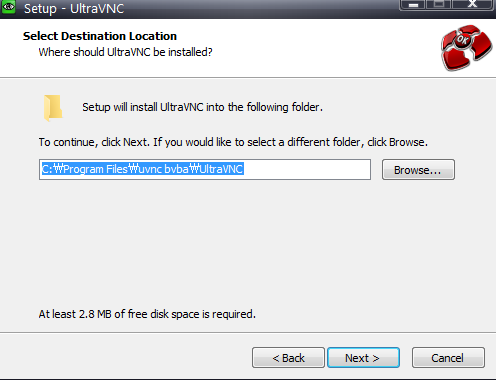

Next를 선택합니다.
Next를 선택합니다.
Next를 선택합니다.
Next를 선택합니다.

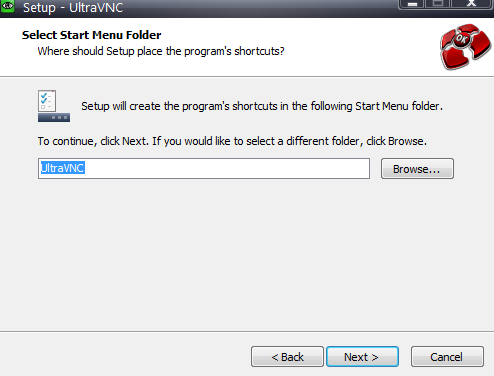

Next를 선택합니다.

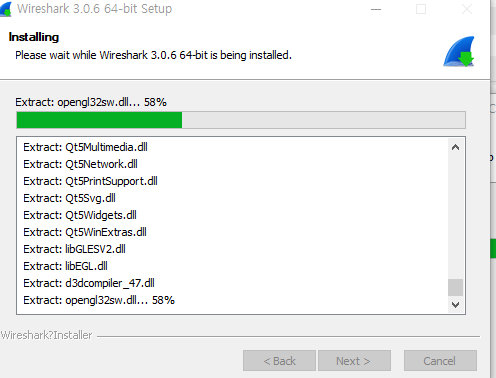

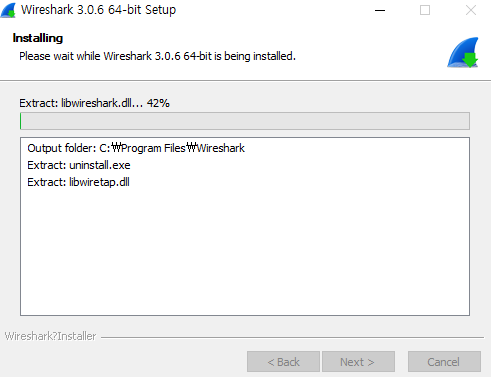

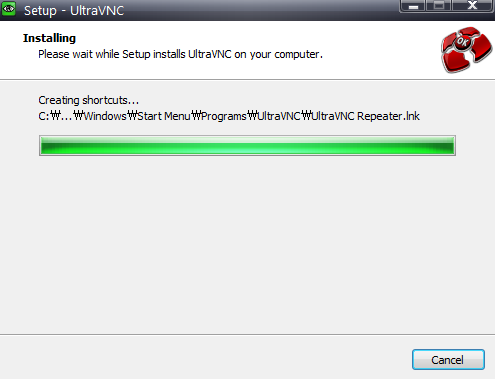

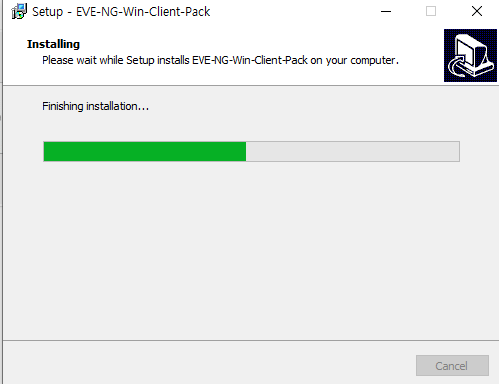

기다립니다.
Next를 선택합니다.

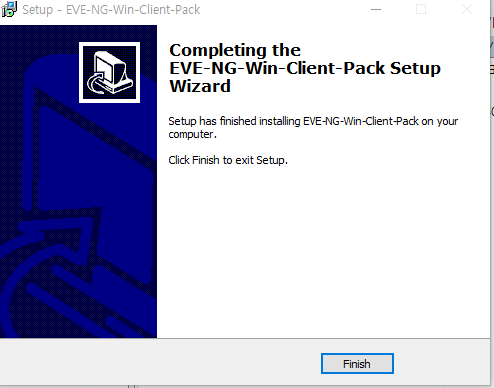

Finish버튼을 클릭합니다.

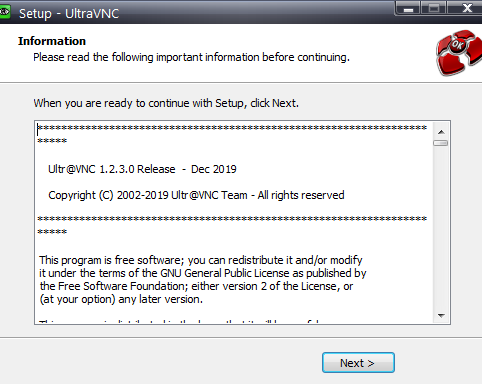

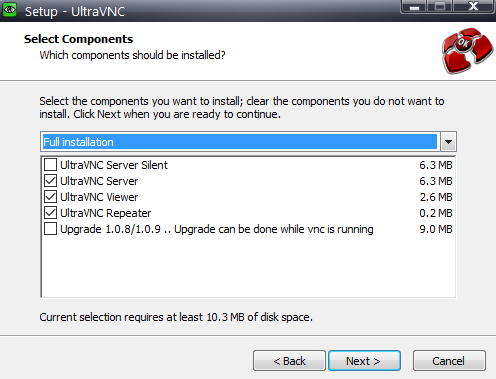

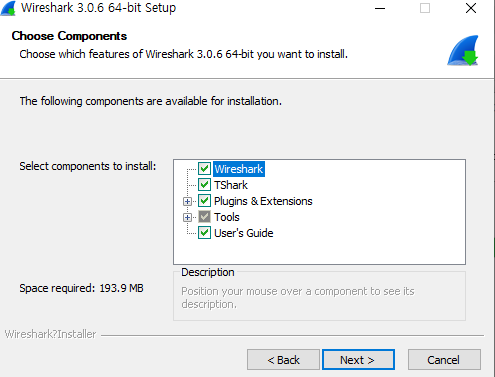

Next를 클릭합니다.
Next를 클릭합니다.
Next를 클릭합니다.
Next를 클릭합니다.
Next를 클릭합니다.
Next를 클릭합니다.
디폴트값 두고 Next를 클릭합니다.
설치가 완료될때까지 기다립니다.

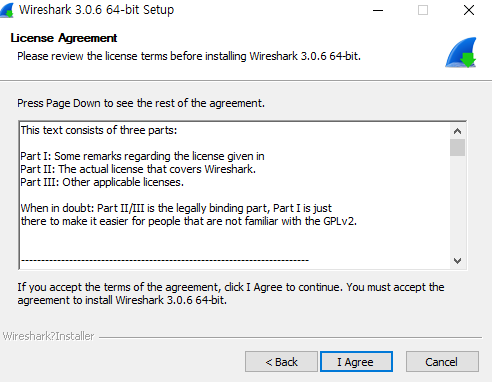

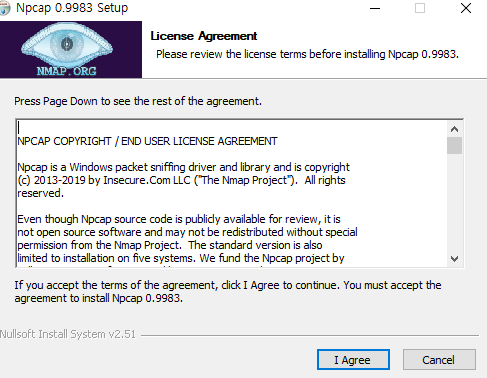

I Agree버튼을 클릭합니다.

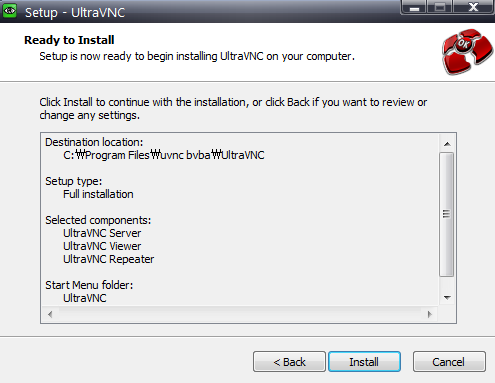

Install버튼을 클릭합니다.

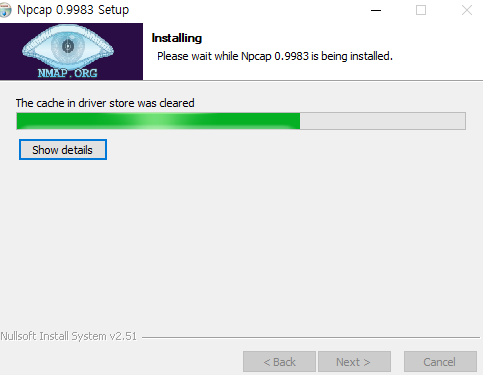

설치가 완료될때까지 기다립니다.

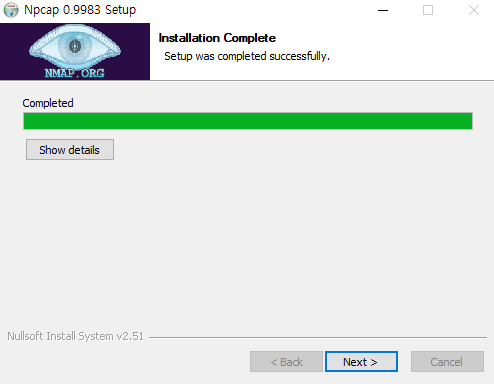

Next버튼을 클릭합니다.

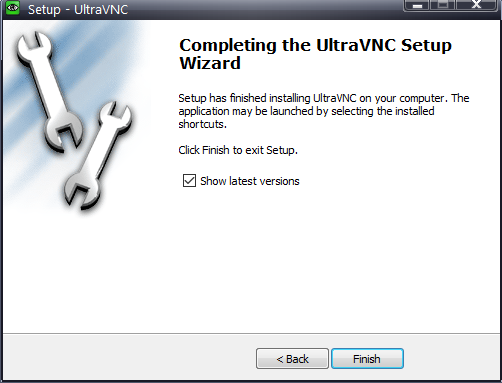

Finish버튼을 클릭합니다.
설치가 완료될때까지 기다립니다.
Finish버튼을 클릭합니다.
Finish버튼을 클릭합니다.
다시 EVE-NG URL에서 vIOS 아이콘을 더블클릭합니다.
앱 선택을 클릭합니다.

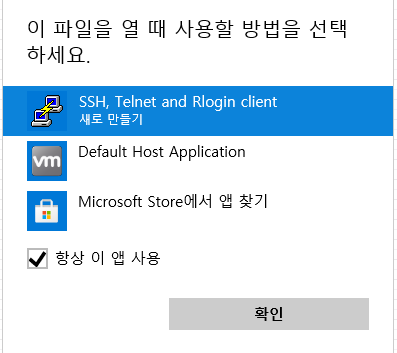

SSH, Telent and Rlogin Client 선택하고 확인 버튼을 클릭합니다.

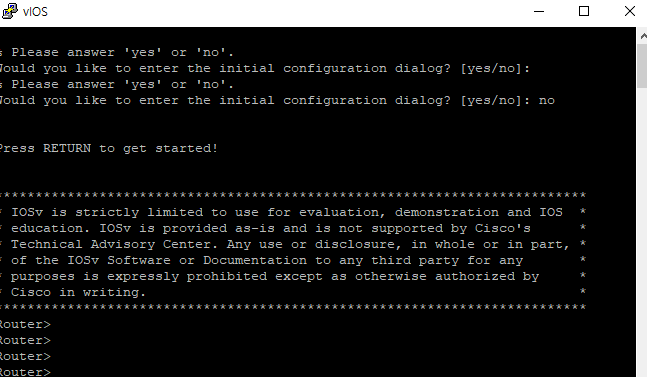

아래처럼 정상작동하며, Cisco Router를 실습할수 있습니다.
