[EVE-NG #4] 네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)

안녕하세요.



오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VMware Player을 이용해서 EVE-NG 설치해 보겠습니다.



itblog-kr.tistory.com/1

네트워크 시뮬레이션 EVE-NG란?

itblog-kr.tistory.com/2

네트워크 시뮬레이션 EVE-NG 설치전 확인사항



EVE-NG 설치 과정은 아래와 같습니다.



1. 바이오스에서 Virtualization Technology - Enable

2. VMware Player 설치

3. EVE-NG OVF download

4. EVE-NG 설치 및 확인



1) 바이오스에서 Virtualization Technology Enable 합니다.



 BIOS에서 CPU 가상화 부분이 Enable 되어져 있어야지 가상화를 지원합니다.

메인보드 제조사, 또는 노트북 제조사 별로 바이오스 접속 하는 방법이 다릅니다.

• ASUS: F2 또는 DEL
• ECS 메인보드: DEL
• 삼성: F2
• LG: F2
• 도시바: F1 또는 F2
• 소니: F2 또는 ASSIST버튼
• HP: ESC 또는 F10
• 레노버: F2 또는 Fn+F2
• 에이서: F2 또는 DEL
• DELL F1 또는 F2
• 에즈락: F2 또는 DEL
• ZOTAC: DEl
• 기가바이트 메인보드: F2 또는 DEL
• MSI: DEL

위와 같은 방법으로 바이오스에 접속이 않되면 메인보드 제조사 또는 노트북/데스크탑 고객센터에 전화하셔서 모델명 말씀해주시면 바이오스 접속 할수 있는 키를 알수 있습니다.

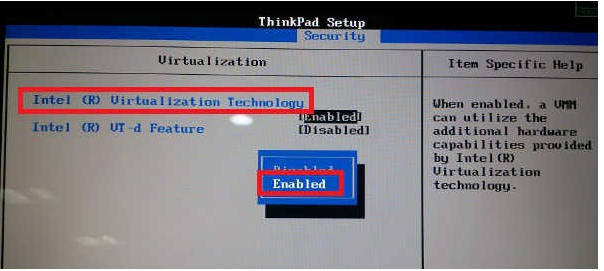

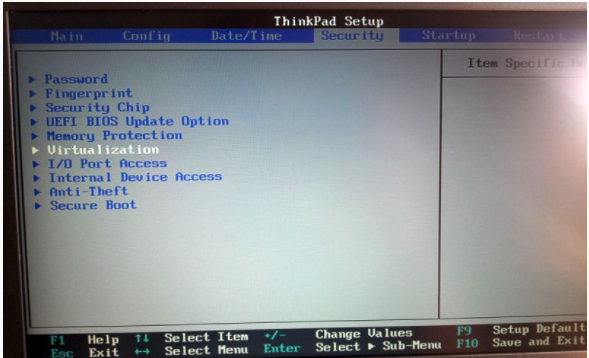

제가 전에 레노버 Thinkpad13를 사용 했었는데, 아래와 같이 가상화 부분을 Enable 해줘야 합니다.



** 바이오스 또는 제조사마다 경로가 다를수 있습니다. **

바이오스에 접속 하셔서 메뉴를 하나씩 클릭하면서 보시면 CPU Virtualization Technology 관련 항목을 찾을수 있으겁니다. 이 부분을 Enable선택합니다.

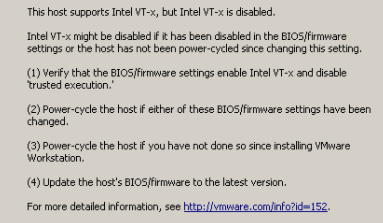

보통 Enable되어져 있습니다. 혹시 VMware 프로그램안에서 VM설치후 실행했을떄 가상화 관련 에러메시지 보이면 이 부분을 꼭 Enable 해주어야 합니다.



참고 이미지는 아래와 같습니다.

2) VMware Player16(무료) 설치



공식홈페이지를 통해서 VMware Player16를 다운로드 받을수 있습니다.

www.vmware.com/kr/products/workstation-player/workstation-player-evaluation.html

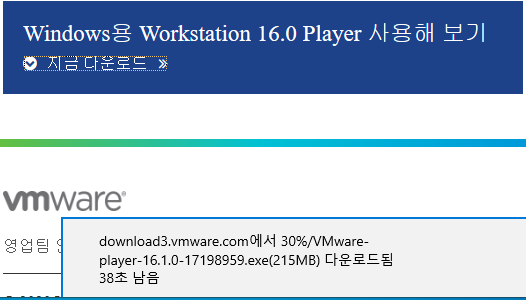

아래의 지금 다운로드 버튼을 클릭 합니다.

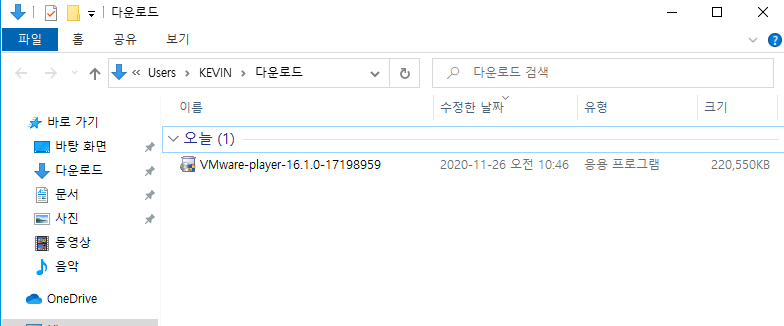

다운로드 폴더를 열어서 다운로드 받은 VMware-Player-16 파일을 실행 합니다.

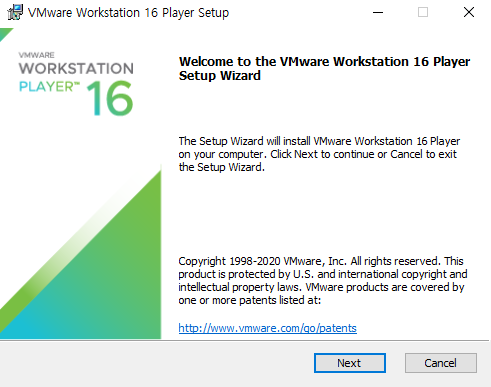

Next를 클릭 합니다.

I accept the terms in the License Agreement 체크 하고 Next를 클릭합니다.

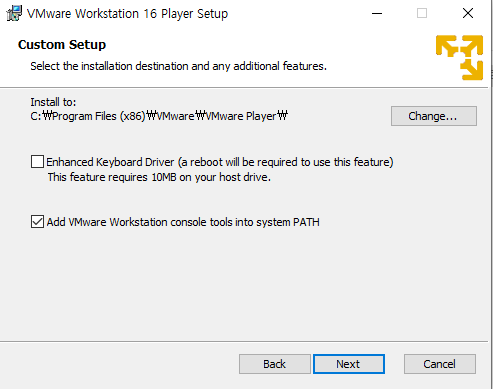

Next를 클릭 합니다.

Next를 클릭합니다.

Next를 클릭합니다.

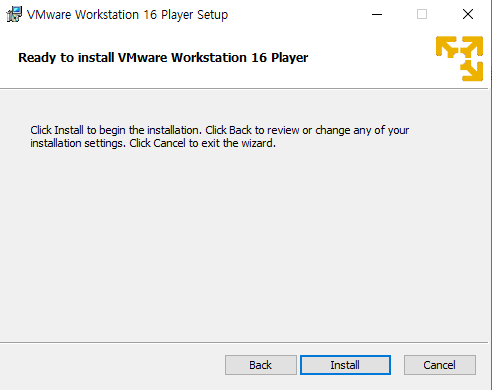

Install버튼을 클릭 합니다.

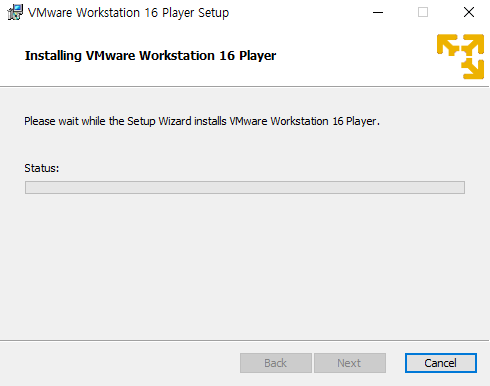

설치가 완료 될때까지 기다립니다.

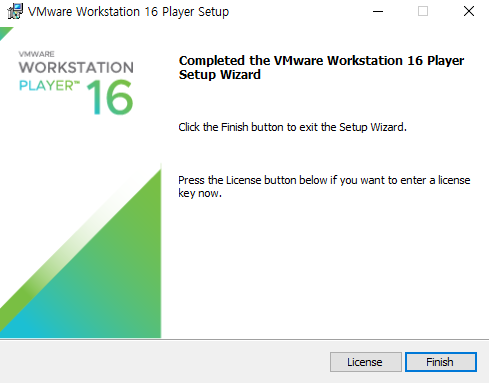

Finsh버튼을 클릭합니다.

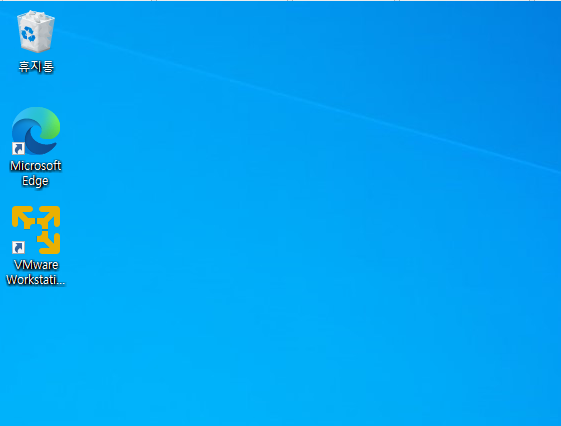

바탕화면에 VMware PLAYER16 아이콘을 생성되었습니다.

아이콘을 더블클릭해서 실행합니다.

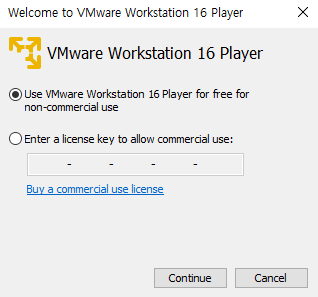

Use VMware Workstation 16 Player for free for non-commercial use 체크하고 Continue버튼을 클릭합니다.

상용업으로 사용하지 않으면 무료로 사용할수 있습니다.

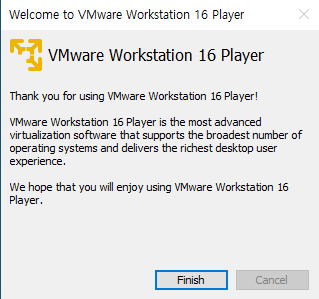

Finish버튼을 클릭합니다.

아래와 같이 VMware Player16이 설치가 완료 되었습니다.

3) EVE-NG 설치하기 위해서 EVE-NG 공식 홈페이지에서 OVF파일을 다운로드 받습니다.

아래는 공식 홈페이지 사이트입니다.

www.eve-ng.net/index.php/download/

Download

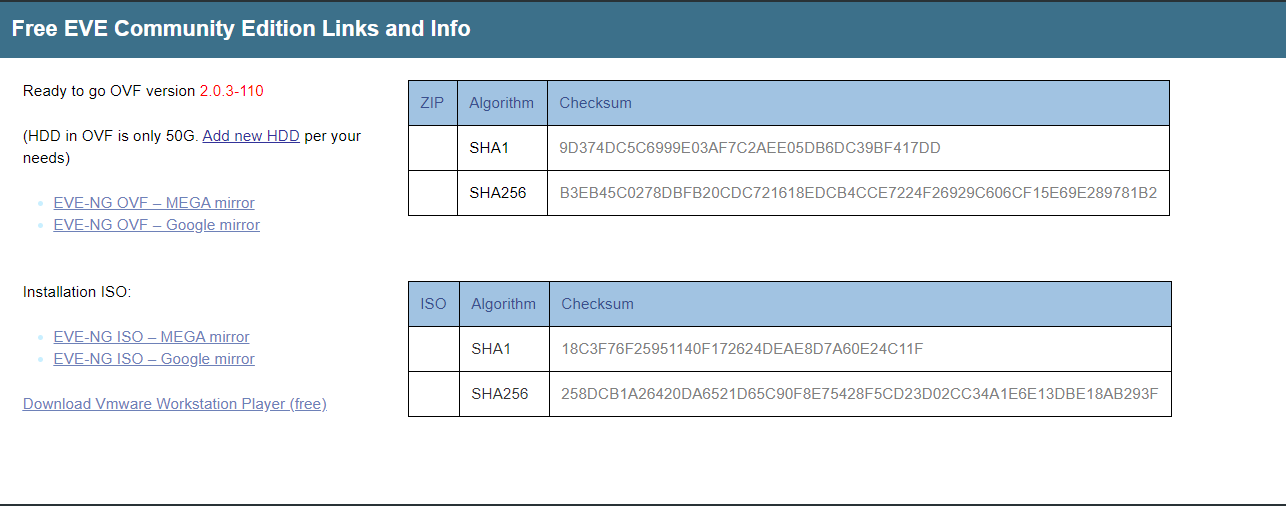

저희는 무료 버전인 사용해야 하므로 Free EVE Community Edition에서 OVF파일 다운로드 받기 위해서 아래 두 링크중 마음에 드는 링크를 클릭합니다.

저는 구글 링크를 클릭하겠습니다.

다운로드 버튼을 클릭 합니다.

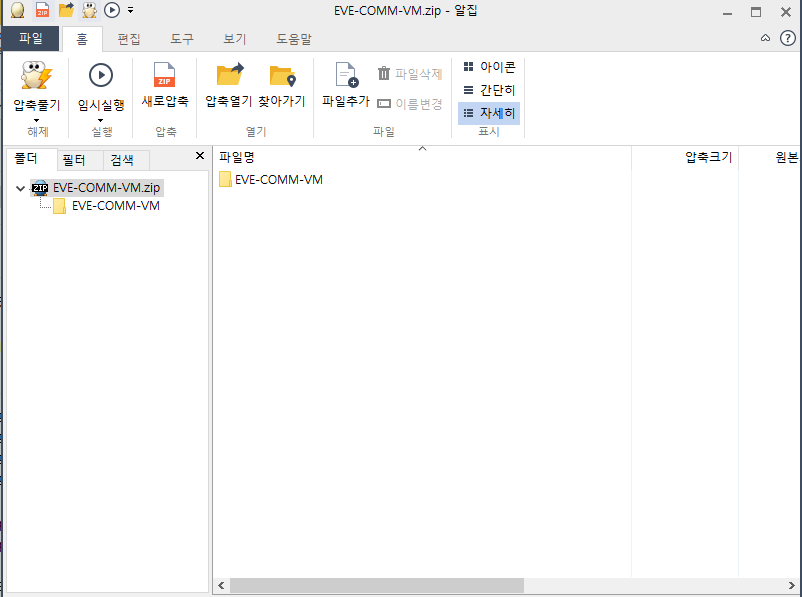

다운로드 폴더에서 EVE-COMM-VM.zip 압축을 풀어줍니다.

압축풀기 버튼을 클릭 합니다.

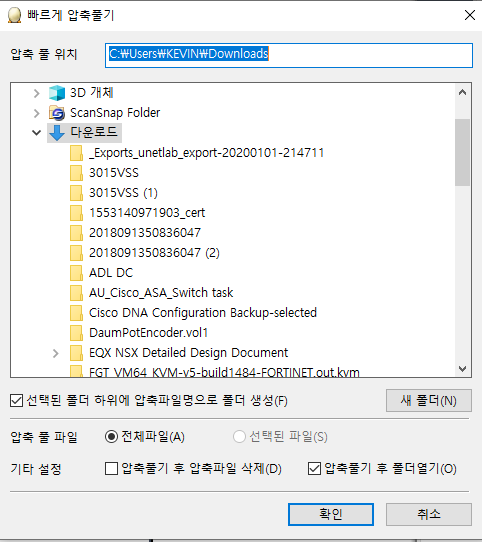

압축을 풀고 싶은 폴더를 선택합니다. 저는 Downloads 폴더에 압축을 풀겠습니다.

압축이 완료 될떄까지 기다립니다.

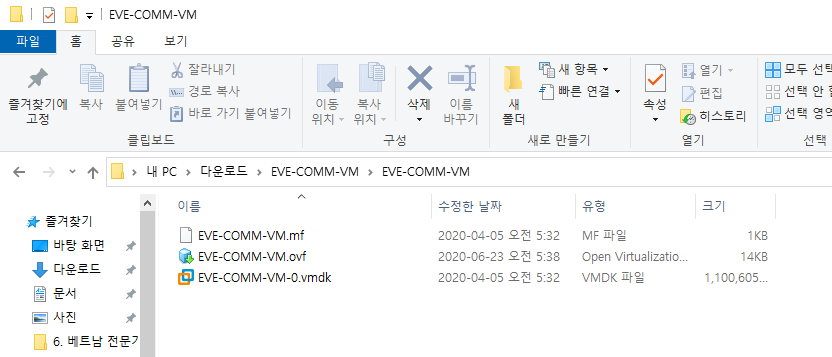

압축이 완료되면 폴더에서 EVE-COMM-VM.ovf 파일을 더블클릭 합니다.

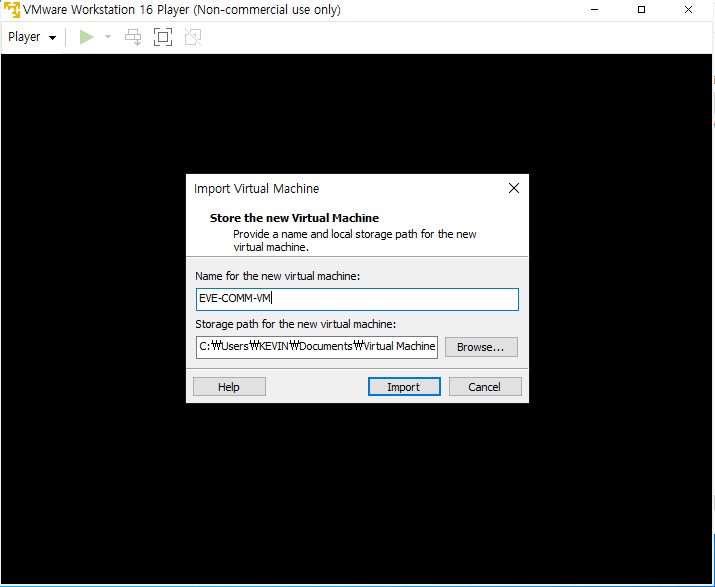

자동으로 VMware Player가 실행이 되고 Virtual Machine 이름과 저장될 경로를 지정합니다.

전 수정 하지 않고 Import를 클릭하겠습니다.

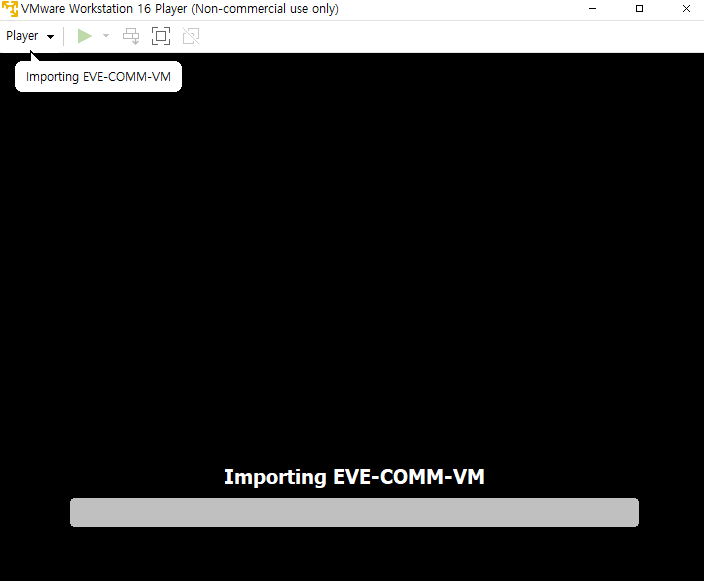

Importing 완료 될때까지 기다립니다.

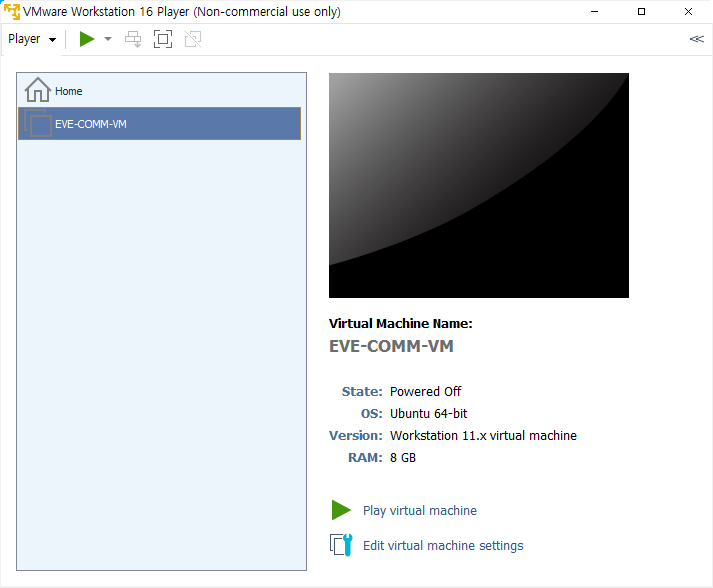

아래 Edit virtual machine settings 클릭합니다.

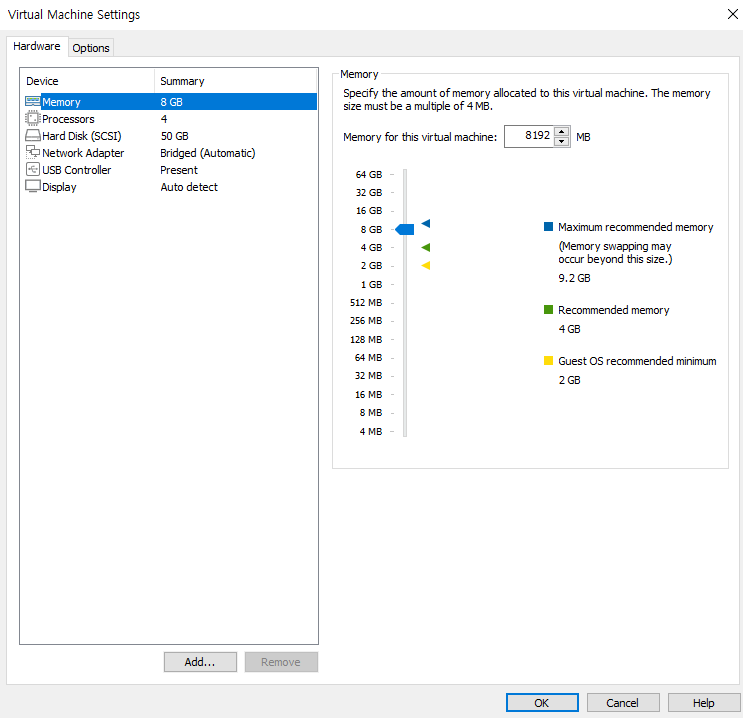

메모리 셋팅부분에서 최소 4G이상 선택합니다. 추후 메모리 부족하면 메모리를 업그레이드 해야합니다.

CPU셋팅에 최소 4개이상에 Cores 선택합니다.

Virtualize Intel VT-x/EPT or AMD-V/RVI 체크를 확인합니다.

하드디스크 부분은 수정하지 않습니다.

인터페이스 셋팅에서 NAT를 선택합니다. 그리고 ok버튼을 클릭합니다.

Play virtual machine버튼을 클릭합니다.

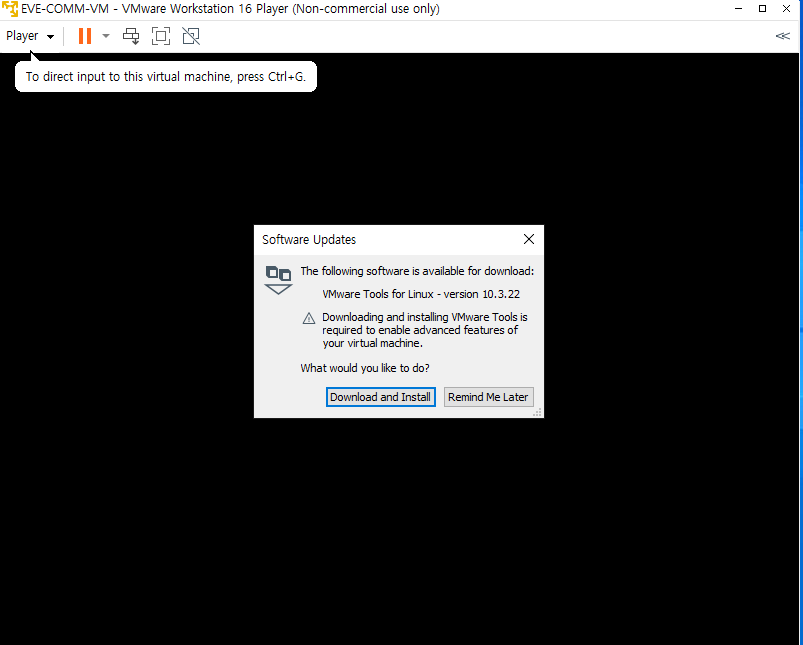

download and install 버튼을 클릭해서 software updates를 합니다.

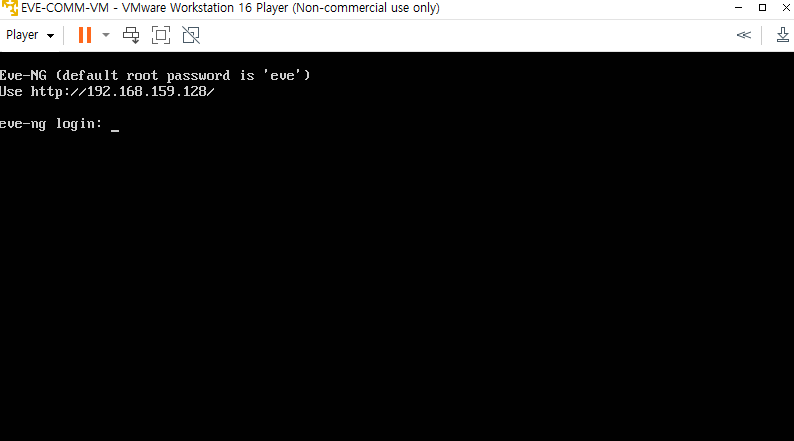

아래의 IP주소를 확인합니다.



username: root

password: eve



입력하여 로그인 합니다.

자동으로 초기설정 페이지가 나옵니다.

CLI 로그인할떄 Root에 대한 새로운 password를 입력하고 엔터를 누릅니다.

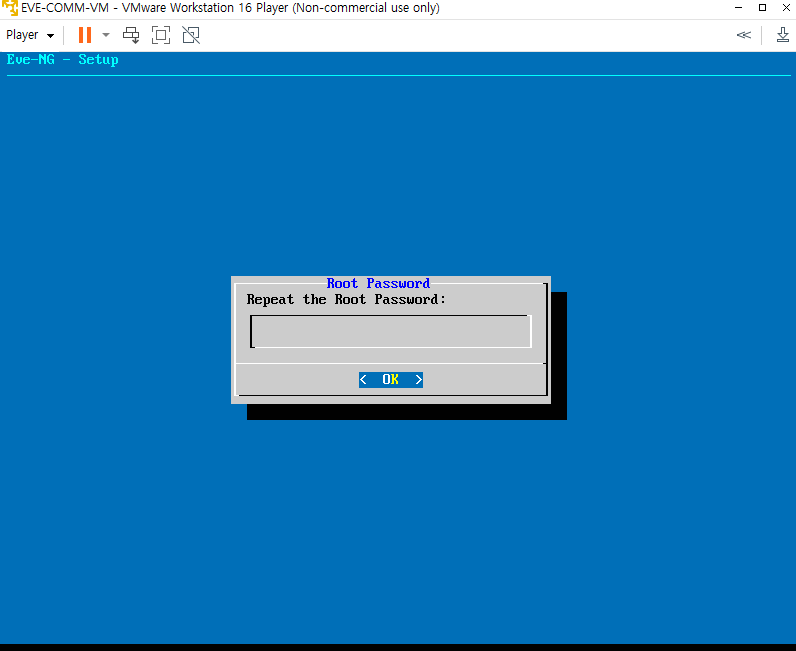

똑같은 패스워드를 한번더 입력하고 엔터를 누릅니다.

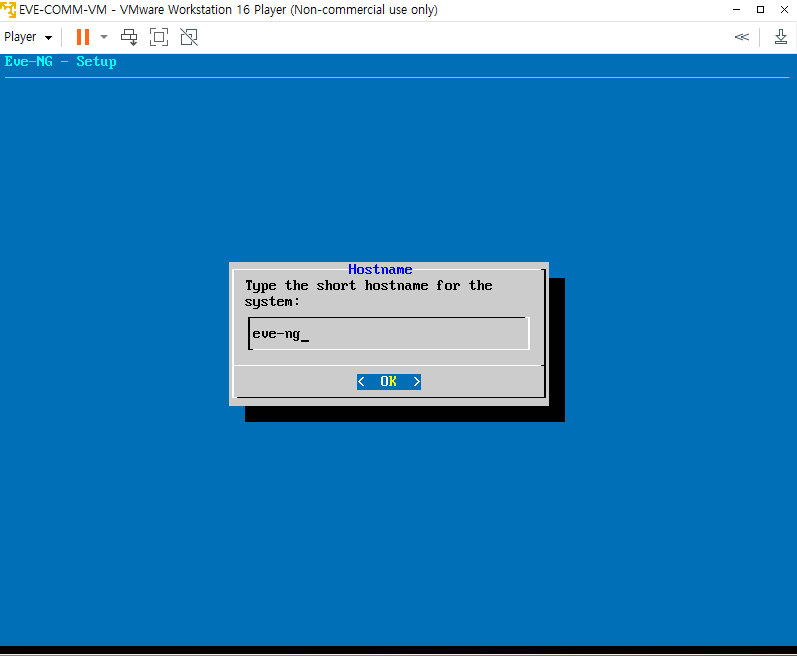

hostname를 입력합니다. 전 디폴트 값을 사용 하겠습니다. 엔터키를 누릅니다.

디폴트값을 사용하겠습니다. 엔터키를 누릅니다.

IP주소 방식은 두가지가 있습니다.

• DHCP
• STATIC

DHCP방식을 사용해서, 자동으로 IP주소를 받고, VM실행시 화면에 IP주소를 확인후 EVE-NG접속 하셔도 되고, 고정방식은 STATIC IP방식으로 항상 똑같은 IP주소를 가질수도 있습니다.



디폴트는 DHCP이며, 저는 STATIC를 선택하겠습니다.

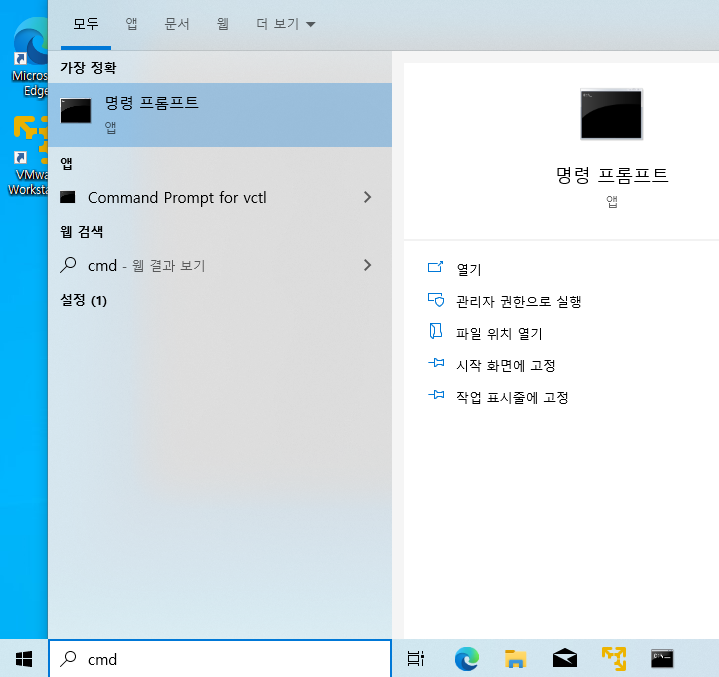

현재 내가 쓰고 있는 IP주소를 확인합니다. 명령 프롬프트를 클릭합니다.

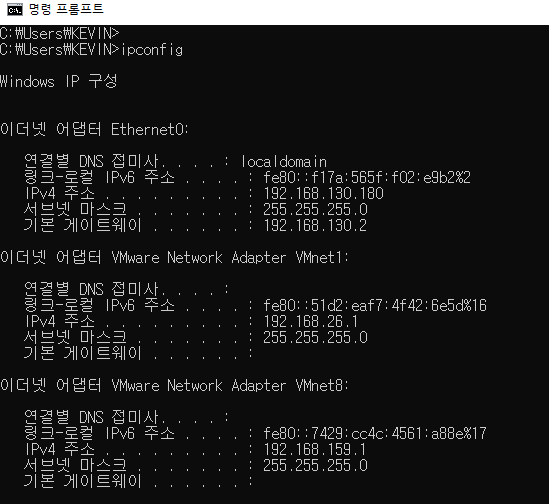

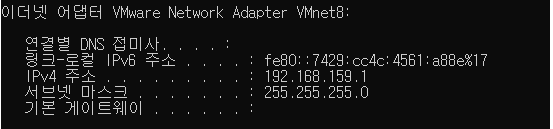

아래와 같이 ipconfig 입력후 엔터키를 누르면 현재 IP를 확인할수 있습니다.

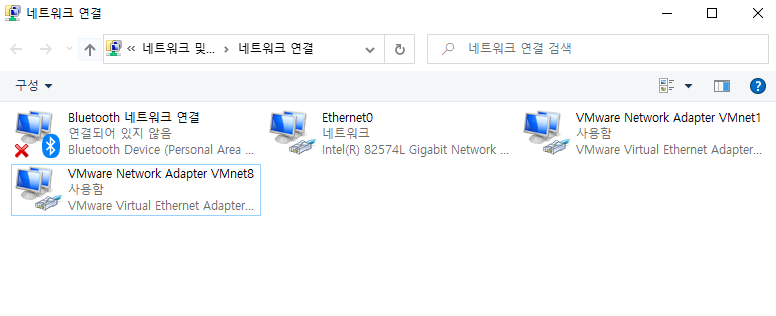

VMware workstation player16를 설치 하면 기본적으로 네트워크 어탭터 2개가 설치가 됩니다.

VMnet1: host-only

VMnet8: NAT

저희는 VMnet8(NAT)를 사용할 예정입니다.

EVE-NG에 192.168.159.201 할당할 예정인데 혹시 이 IP가 사용하고 있는지 확인합니다.



IP 주소를 입력하고 엔터키를 누릅니다.

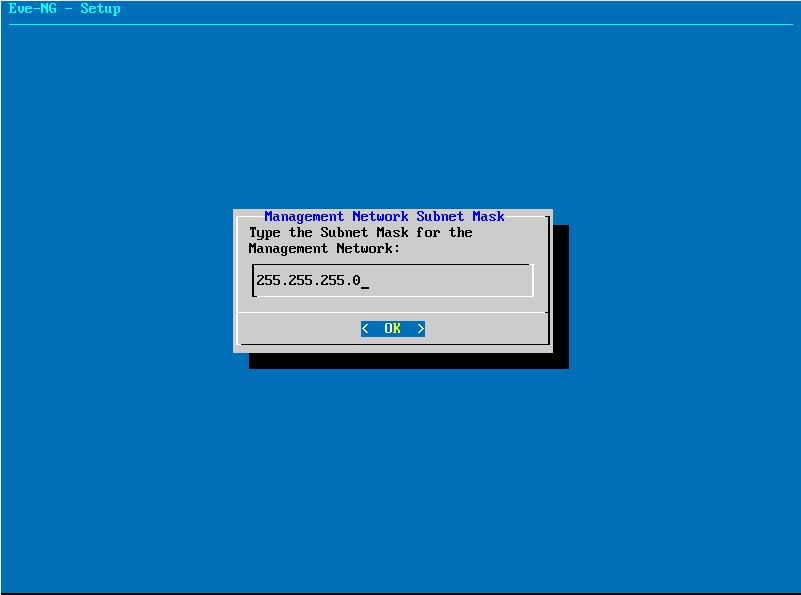

서브넷 마스크를 입력하고 엔터키를 누릅니다.

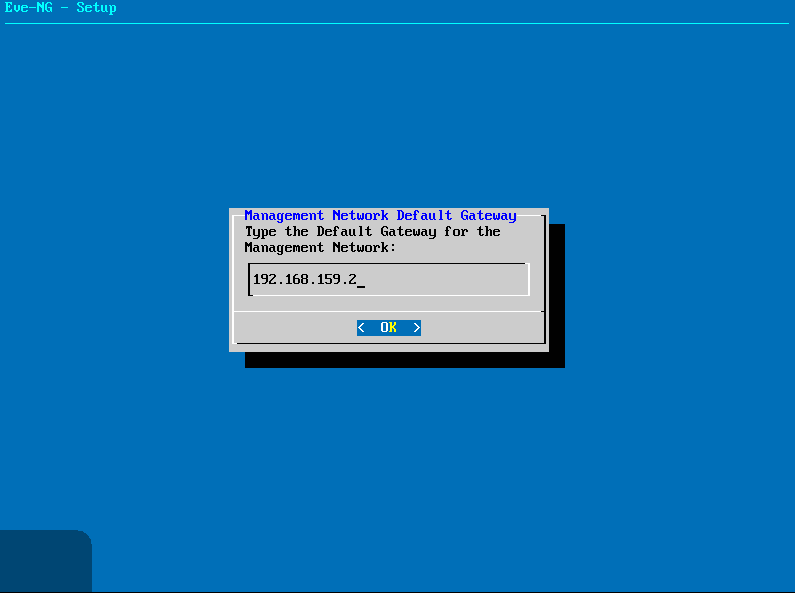

디폴트게이트웨이를 입력하고 엔터키를 누릅니다.

디폴트게이트웨이 IP주소는 아래와 같이 192.168.159.1에 끝자리 1를 더해서 192.168.159.2를 입력해줍니다.

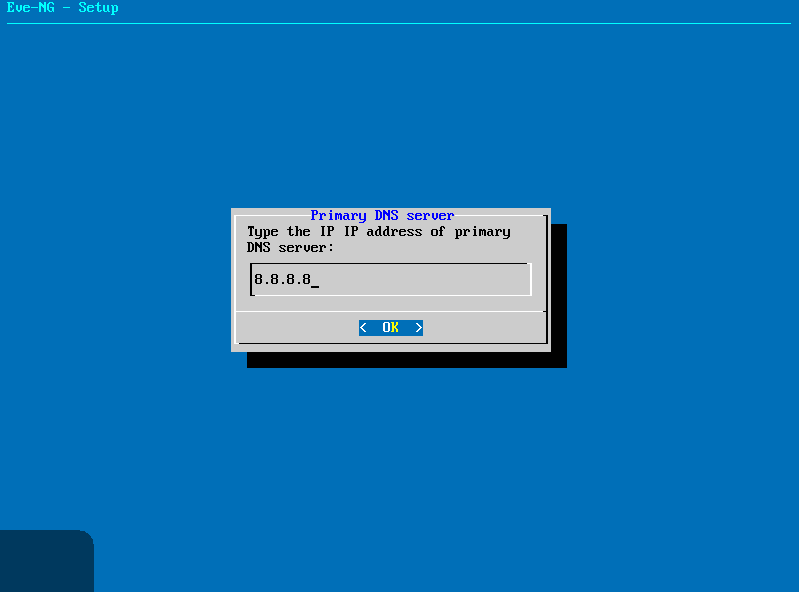

1차 도메인주소를 입력합니다. 구글도메인을 입력하고 엔터키를 누릅니다.

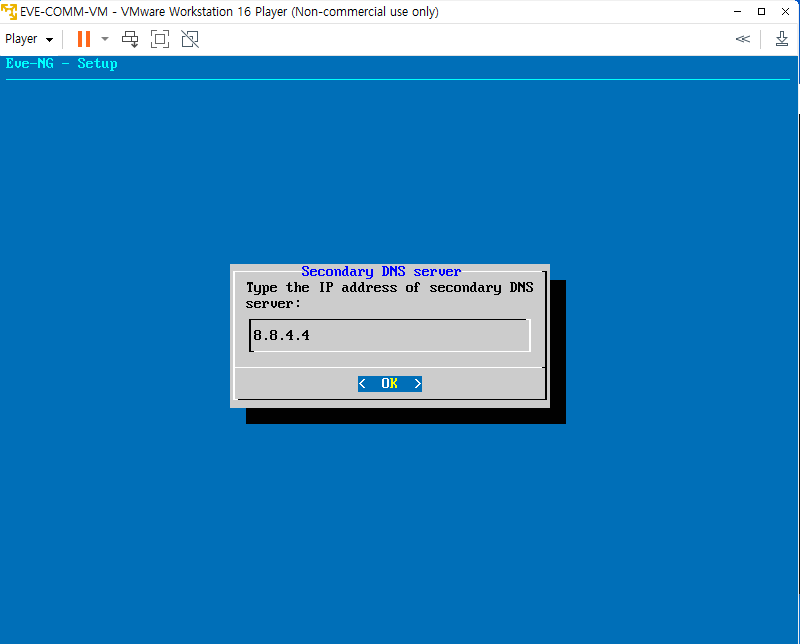

2차 도메인주소를 입력합니다. 2차 구글 도메인주소를 입력하고 엔터키를 누릅니다.

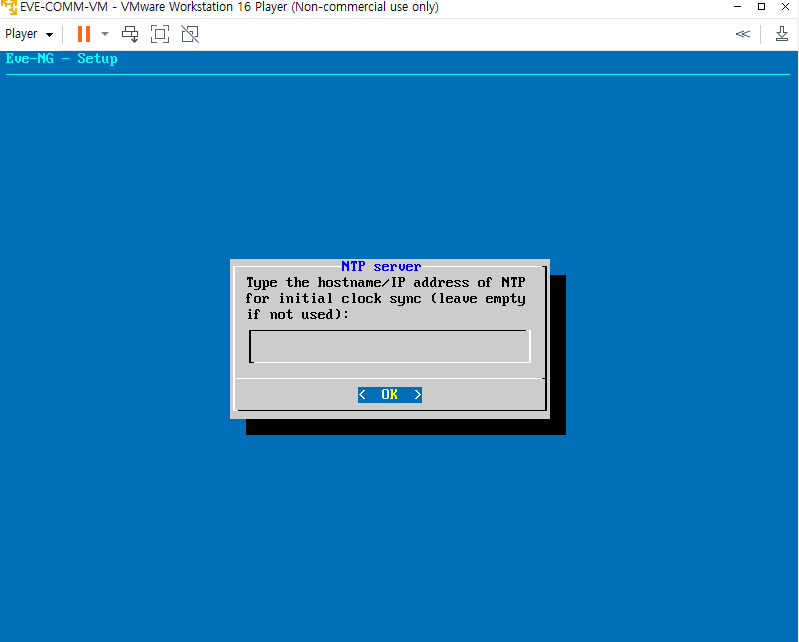

NTP Server는 사용하지 않겠습니다. 그냥 엔터키를 누릅니다.

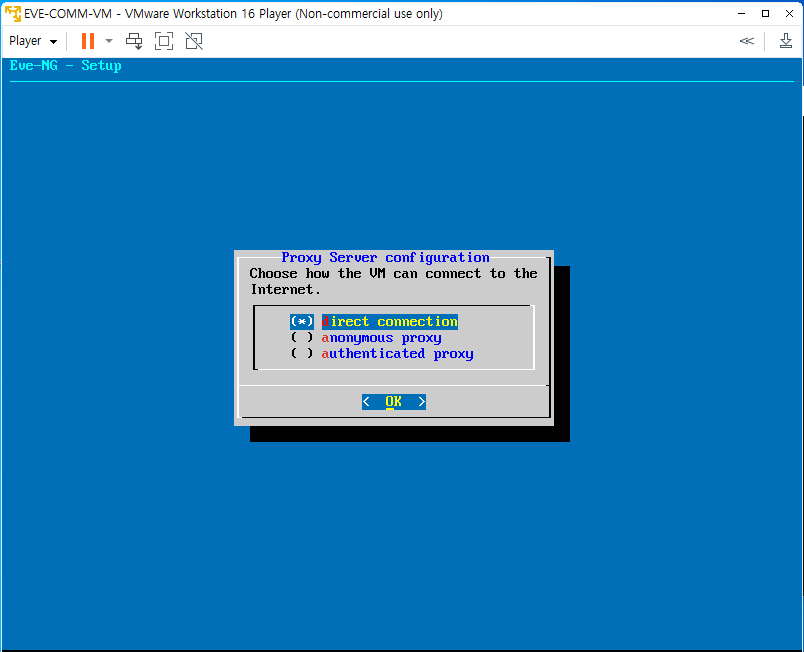

direct connection를 체크하고 엔터키를 누릅니다.

EVE-NG VM재부팅후 IP주소가 우리가 설정한 STATIC IP주소로 변경되었습니다. 이 주소는 재부팅해도 항상 이 IP주소를 유지합니다.

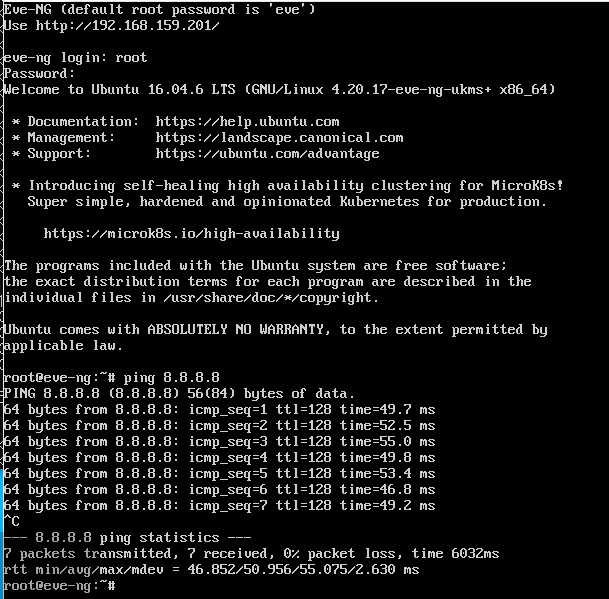

로그인을 해주고, 아래와 같이 ping 8.8.8.8 입력하고 인터넷이 되는지 확인 합니다.

ctrl+c를 동시에 여러번 누르면 ping이 중지 됩니다.

이제 브라우저를 통해서 위 URL주소를 입력하면 아래와 같이 EVE-NG를 접속 할수 있습니다.

디폴트 로그인 정보는 아래와 같습니다.

Username: admin

Password: eve

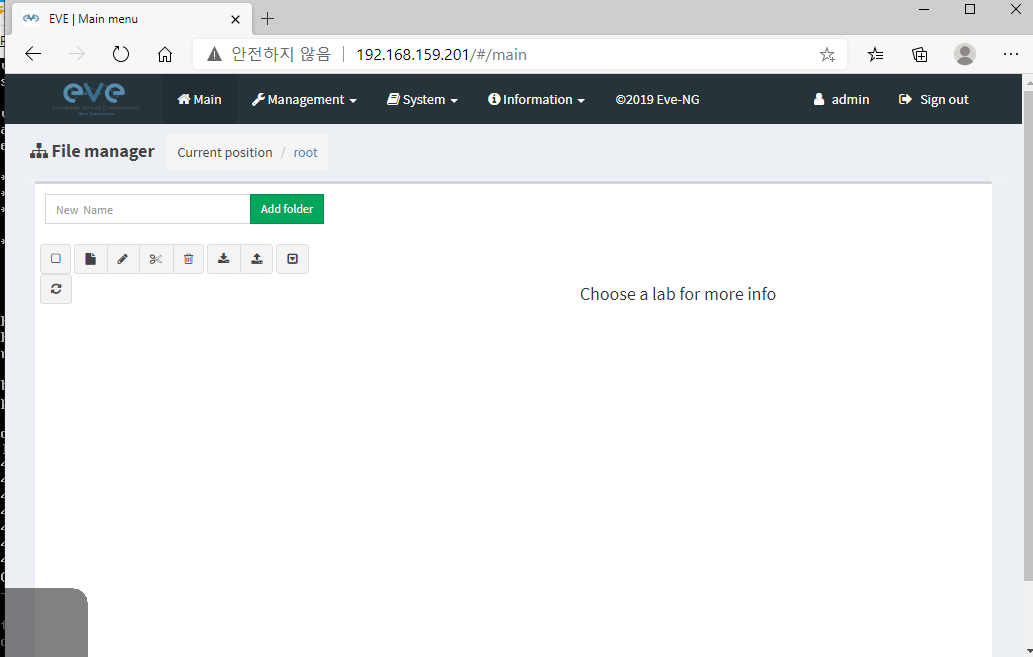

로그인을 완료 하면 아래와 같은 화면을 보실수 있습니다.

이렇게 VMware Workstation Player 무료로 사용할수 있는 프로그램을 이용해서 EVE-NG 설치 방법을 알아보았습니다.



VMware Workstation Pro(유료) 가상화 프로그램을 이용해서 EVE-NG를 설치하려면 아래의 URL를 참조 부탁드립니다.



itblog-kr.tistory.com/3

네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)



VirtualBox(무료) 가상화 프로그램을 이용해서 EVE-NG를 설치하려면 아래의 URL를 참조 부탁드립니다.

itblog-kr.tistory.com/5

네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)

감사합니다
