[EVE-NG #5] 네트워크 시뮬레이션 EVE-NG 설치하기(VirtualBox)

안녕하세요.



itblog-kr.tistory.com/1

네트워크 시뮬레이션 EVE-NG란?

itblog-kr.tistory.com/2

네트워크 시뮬레이션 EVE-NG 설치전 확인사항

오늘은 저랑 같이 네트워크 시뮬레이션 EVE-NG를 무료로 사용 할수 있는 가상화 프로그램 VirtualBox을 이용해서 EVE-NG 설치해 보겠습니다.





EVE-NG 설치 과정은 아래와 같습니다.



1. 바이오스에서 Virtualization Technology - Enable

2. VirtualBox설치

3. EVE-NG OVF download

4. EVE-NG 설치 및 확인



1) 바이오스에서 Virtualization Technology Enable 합니다.



 BIOS에서 CPU 가상화 부분이 Enable 되어져 있어야지 가상화를 지원합니다.

메인보드 제조사, 또는 노트북 제조사 별로 바이오스 접속 하는 방법이 다릅니다.

• ASUS: F2 또는 DEL
• ECS 메인보드: DEL
• 삼성: F2
• LG: F2
• 도시바: F1 또는 F2
• 소니: F2 또는 ASSIST버튼
• HP: ESC 또는 F10
• 레노버: F2 또는 Fn+F2
• 에이서: F2 또는 DEL
• DELL F1 또는 F2
• 에즈락: F2 또는 DEL
• ZOTAC: DEl
• 기가바이트 메인보드: F2 또는 DEL
• MSI: DEL

위와 같은 방법으로 바이오스에 접속이 않되면 메인보드 제조사 또는 노트북/데스크탑 고객센터에 전화하셔서 모델명 말씀해주시면 바이오스 접속 할수 있는 키를 알수 있습니다.

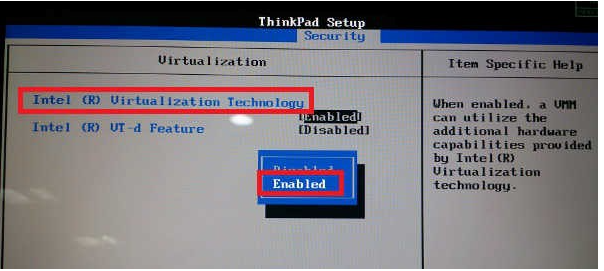

제가 전에 레노버 Thinkpad13를 사용 했었는데, 아래와 같이 가상화 부분을 Enable 해줘야 합니다.

** 바이오스 또는 제조사마다 경로가 다를수 있습니다. **

바이오스에 접속 하셔서 메뉴를 하나씩 클릭하면서 보시면 CPU Virtualization Technology 관련 항목을 찾을수 있으겁니다. 이 부분을 Enable선택합니다.

보통 Enable되어져 있습니다. 혹시 VMware 프로그램안에서 VM설치후 실행했을떄 가상화 관련 에러메시지 보이면 이 부분을 꼭 Enable 해주어야 합니다.



참고 이미지는 아래와 같습니다.

2) VirtualBox(무료) 설치

아래의 공식 홈페이지에서 VirtualBox를 무료로 다운로드 가능합니다.

www.virtualbox.org/wiki/Downloads

Downloads – Oracle VM VirtualBox

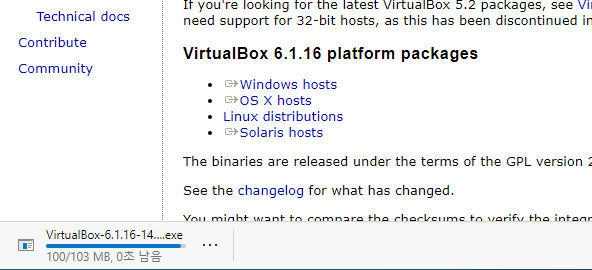

아래 Windows hosts 클릭해서 윈도우용 VirtualBox를 다운로드 받습니다.

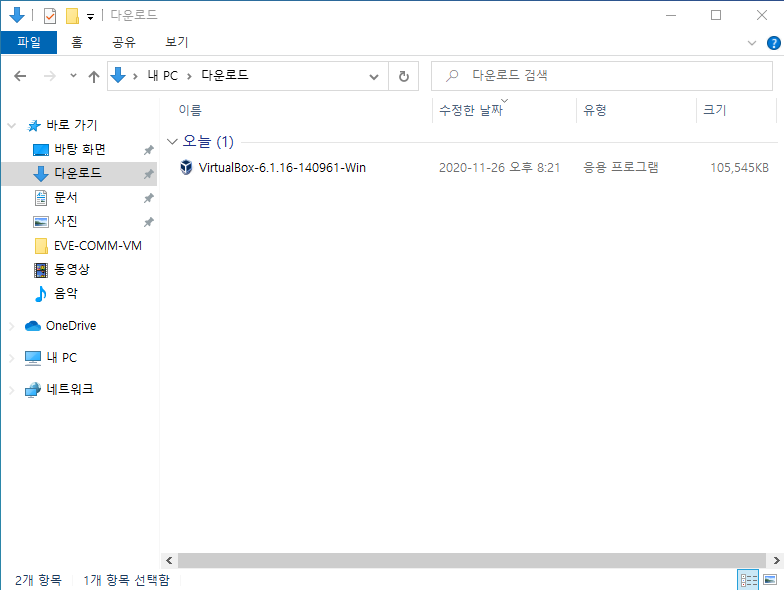

다운로드 받은 VirtualBox 실행합니다.

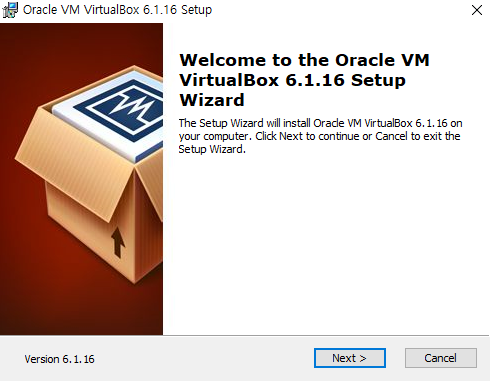

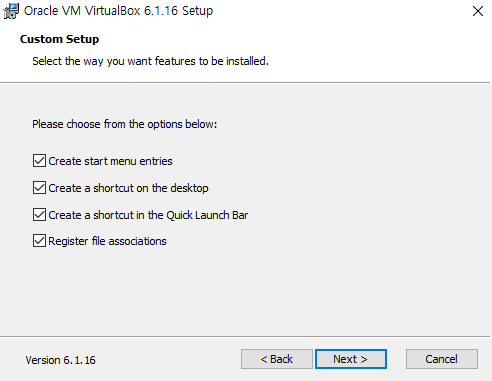

Next 버튼을 클릭합니다.

Next버튼을 클릭합니다.

Next버튼을 클릭합니다.

Yes버튼을 클릭합니다.

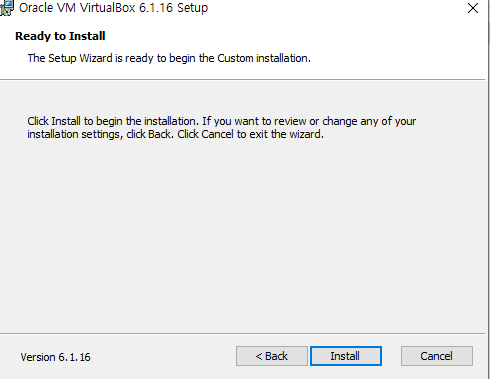

Install 버튼을 클릭합니다.

아래 그림과 같이 프로그램이 설치중입니다.

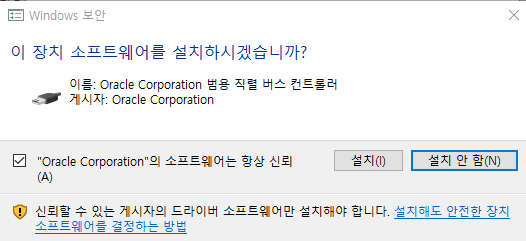

설치도중 아래와 같은 메시지가 출력 되면, 설치버튼을 클릭해줍니다.

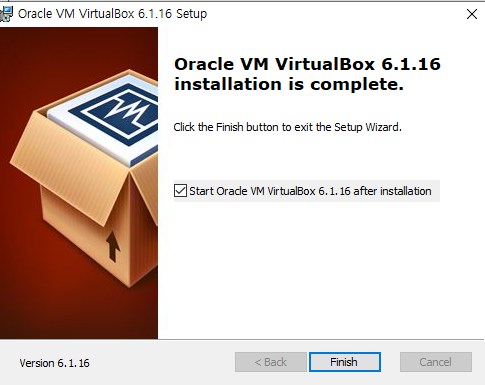

Finish 버튼을 클릭해줍니다.

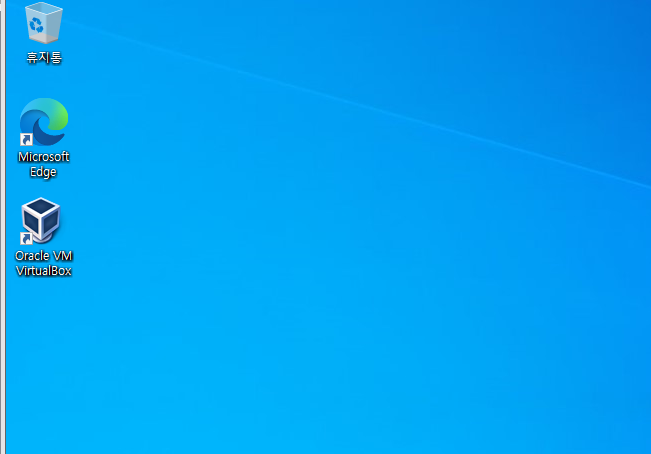

바탕화면에 VirtualBox 아이콘이 생성되었습니다.

3) EVE-NG 설치하기 위해서 EVE-NG 공식 홈페이지에서 OVF파일을 다운로드 받습니다.

아래는 공식 홈페이지 사이트입니다.

www.eve-ng.net/index.php/download/

Download

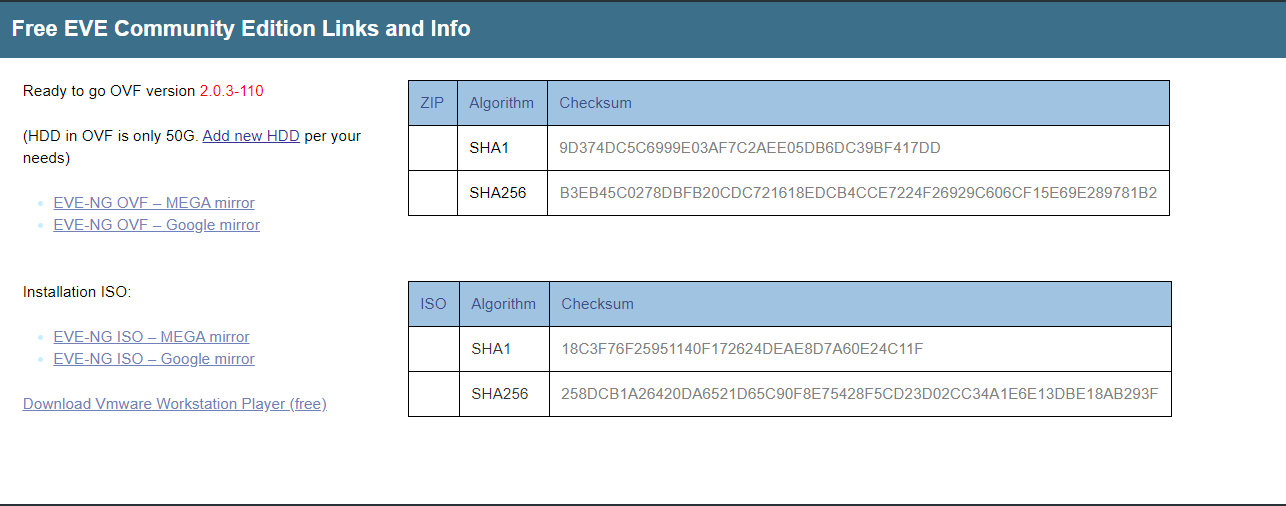

저희는 무료 버전인 사용해야 하므로 Free EVE Community Edition에서 OVF파일 다운로드 받기 위해서 아래 두 링크중 마음에 드는 링크를 클릭합니다.

저는 구글 링크를 클릭하겠습니다.

다운로드 버튼을 클릭 합니다.

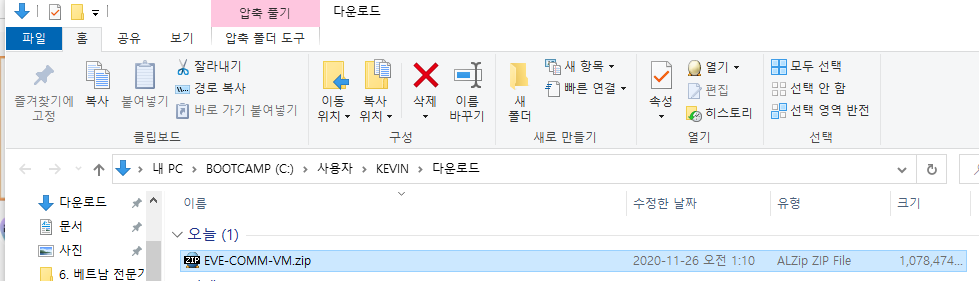

다운로드 폴더에서 EVE-COMM-VM.zip 압축을 풀어줍니다.

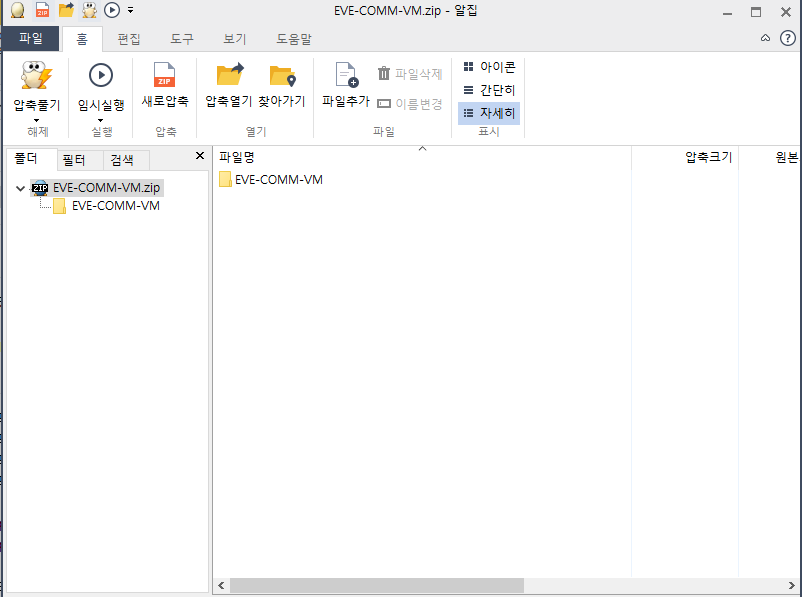

압축풀기 버튼을 클릭 합니다.

압축을 풀고 싶은 폴더를 선택합니다. 저는 Downloads 폴더에 압축을 풀겠습니다.

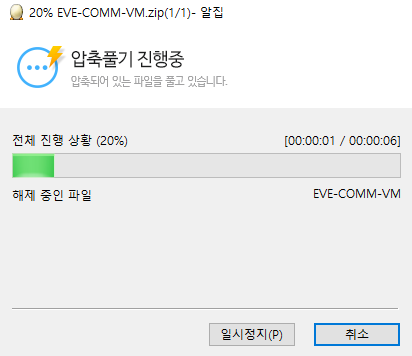

압축이 완료 될떄까지 기다립니다.

압축이 완료되면 폴더에서 EVE-COMM-VM.ovf 파일을 더블클릭 합니다.

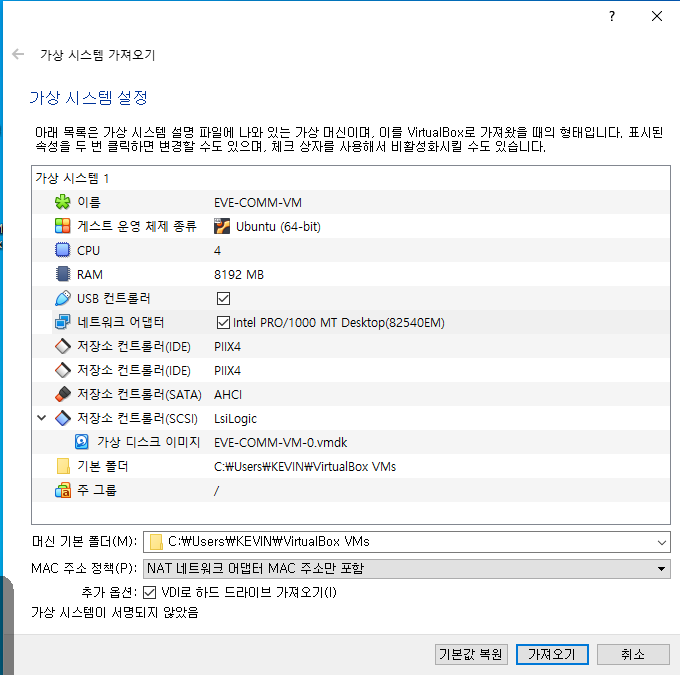

디폴트 값으로 사용 해되 되고, CPU와 메모리를 수정 하고 싶다면 최소 vCPU4개 메모리는 4G이상으로 설정 하시길바랍니다.

파일 저장 장소를 수정을 원하시면 아래와 기본 폴더에서 수정 가능 합니다.

MAC 주소 정책: VirtualBox안에 있는 VM들은 VirtualBox가 자체적으로 NAT를 하기를 원해서 아래의 같이 설정합니다.



마지막으로 가져오기 버튼을 클릭합니다.

가져오기가 완료 될때까지 기다립니다.

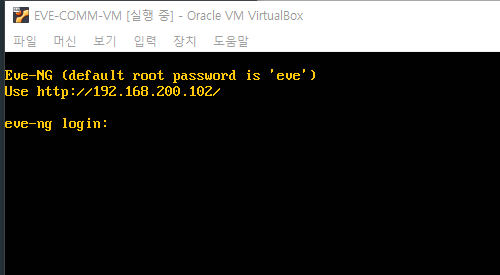

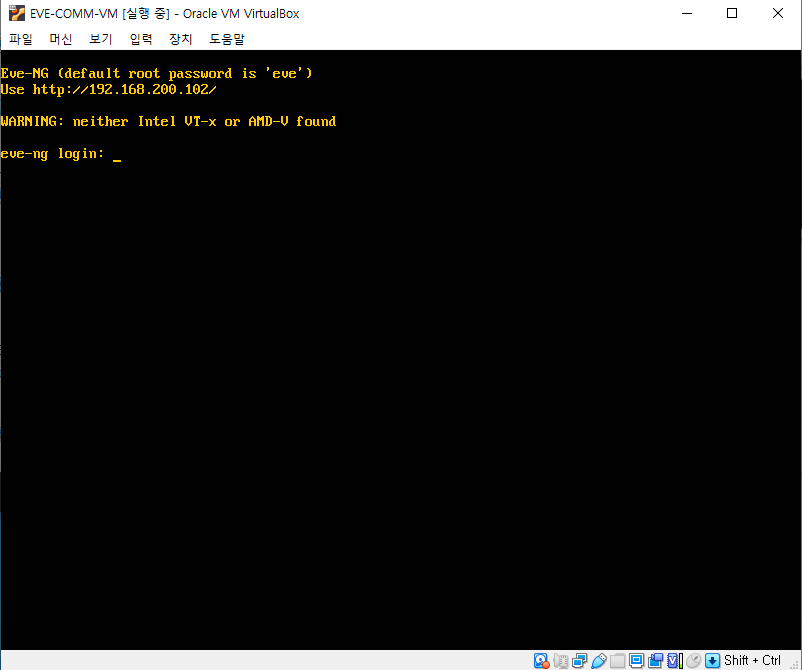

부팅이 완료 되면 아래와 같이 IP주소를 확인 할수 있습니다.

위에 WARNING: neither Inter VT-x or AMD-V found

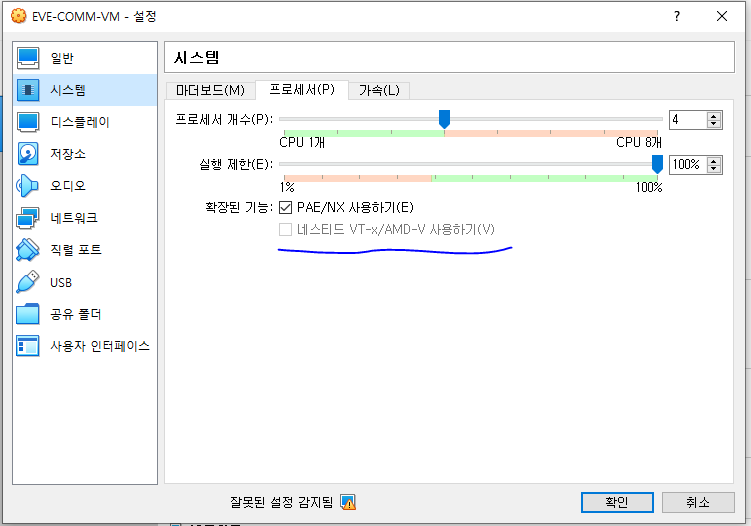

아래의 네스티디 VT-x/AMD-V 사용하기 체크를 해야하는데, 이 부분이 비활성화 부분으로 되어져 있습니다.

아래의 같은 방법으로 Enable할수 있습니다.

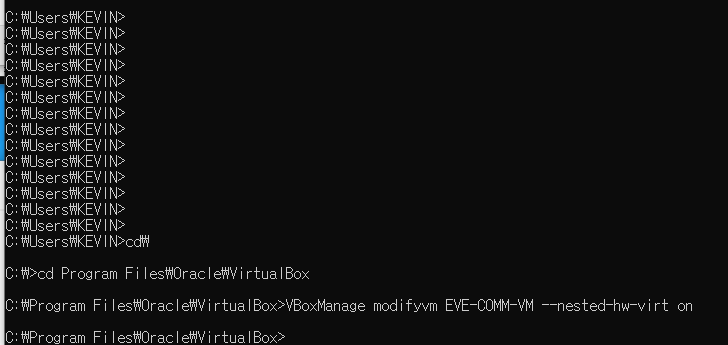

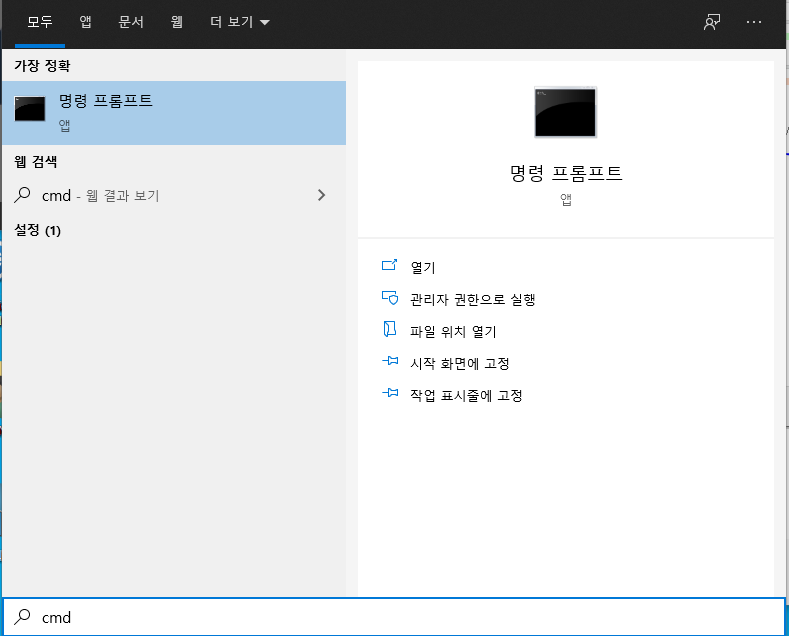

명령 프롬프트를 실행합니다.

EVE-COMM-VM는 VM이름입니다.

VM이름이 다르면 아래 부분도 달아야합니다.

아래 부분이 활성화 되었습니다. 확인버튼을 누르고 EVE-COMM-VM를 실행합니다.

가상화 관련 에러메세지가 사라졌습니다.

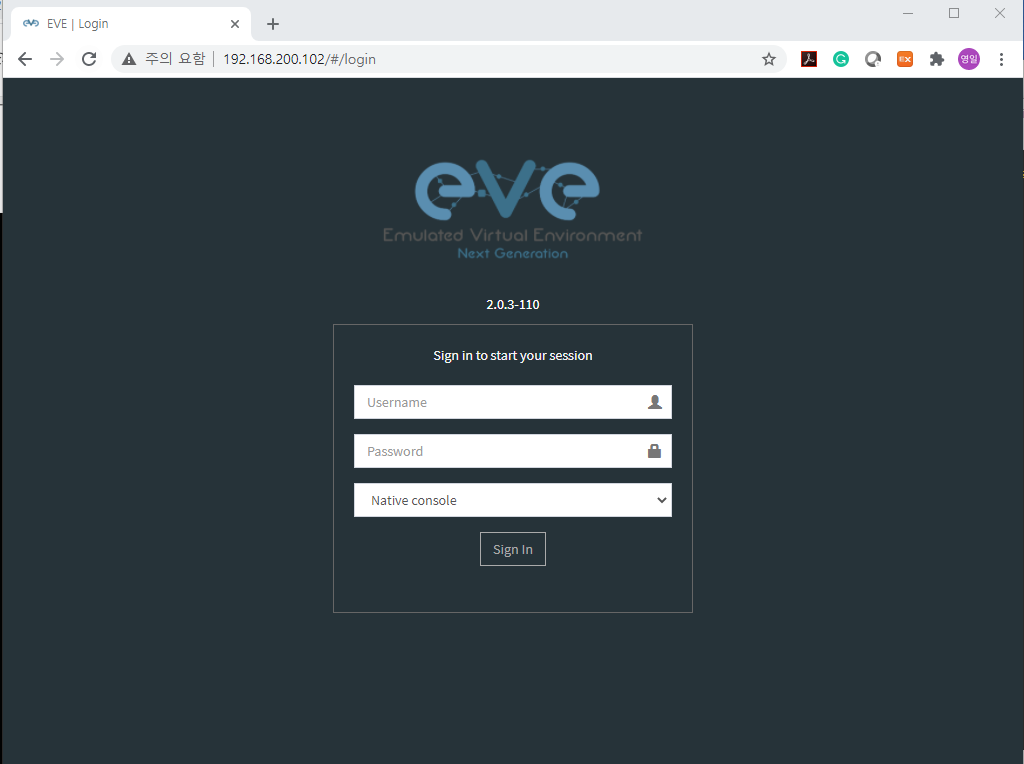

위에 URL를 입력하면 EVE-NG 로그인 페이지가 열립니다.

IP를 Static주소로 변경하기 위해서 로그인을 합니다

CLI 로그인 정보입니다.

Username: root

Password: eve

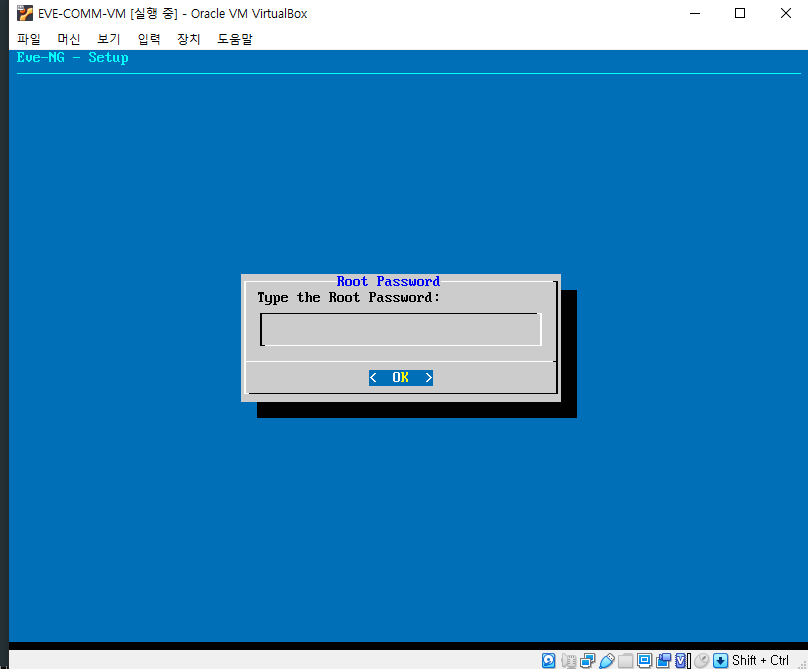

새로운 패스워드를 입력하고 엔터키를 누릅니다.

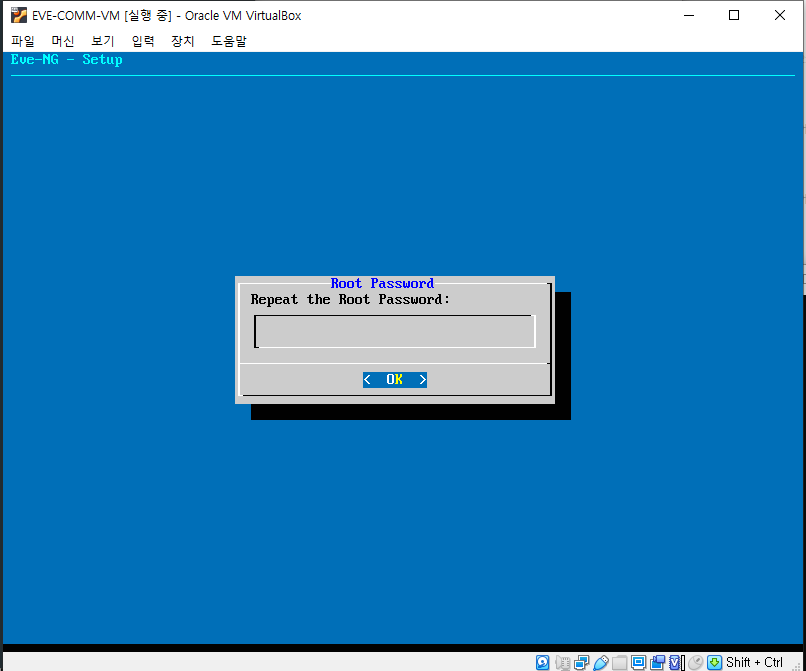

똑같은 패스워드를 한번더 입력하고 엔터키를 누릅니다.

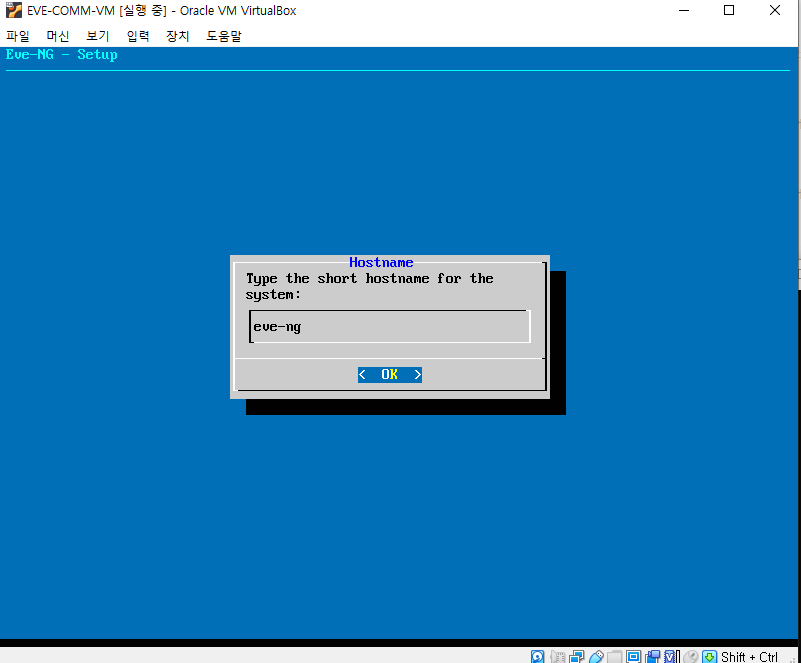

Hostname은 디폴트값을 사용 하겠습니다. 엔터키를 입력합니다.

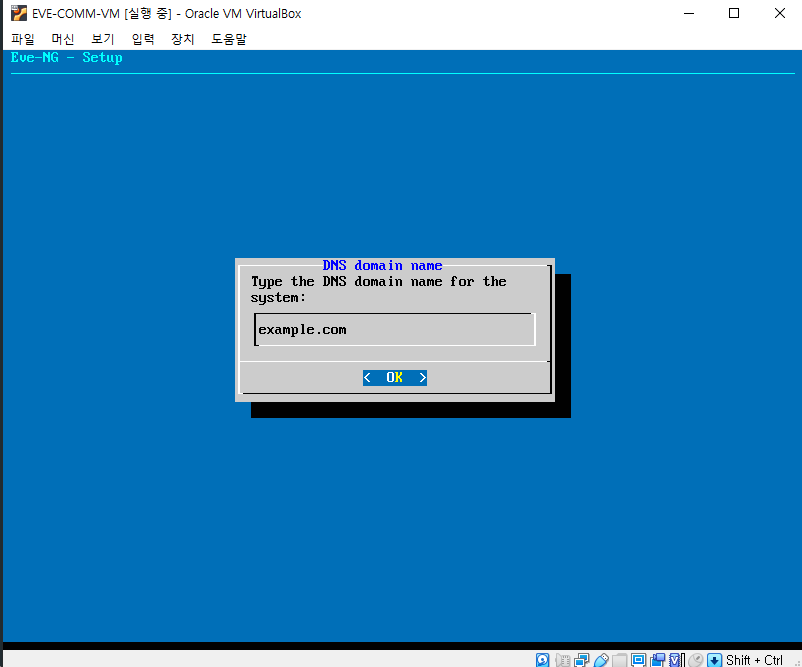

DNS domain name은 디폴트값을 사용하겠습니다. 엔터키를 입력합니다.

Static를 클릭하고 엔터키를 누릅니다.

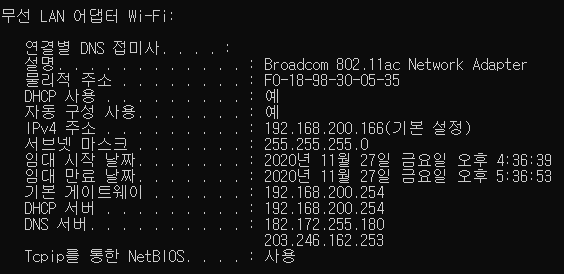

명령프롬프트에서 ipconfig 입력합니다.

현재 무선랜카드로 VM 인터페이스가 Bridge되어져 있기 때문에 아래 IP정보를 참조해야합니다.

저는 사용하지 않은 IP주소를 아래와 같이 사용하겠습니다.

IP: 192.168.200.241

서브넷마스크: 255.255.255.0

디폴트게이트웨이" 192.168.200.254

DNS1: 8.8.8.8

DNS2: 8.8.4.4

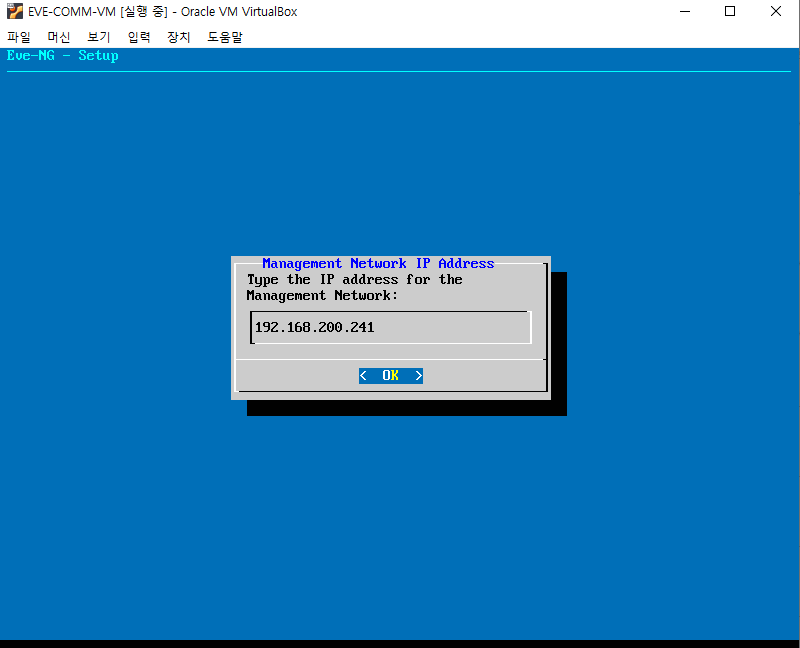

IP주소를 입력합니다.

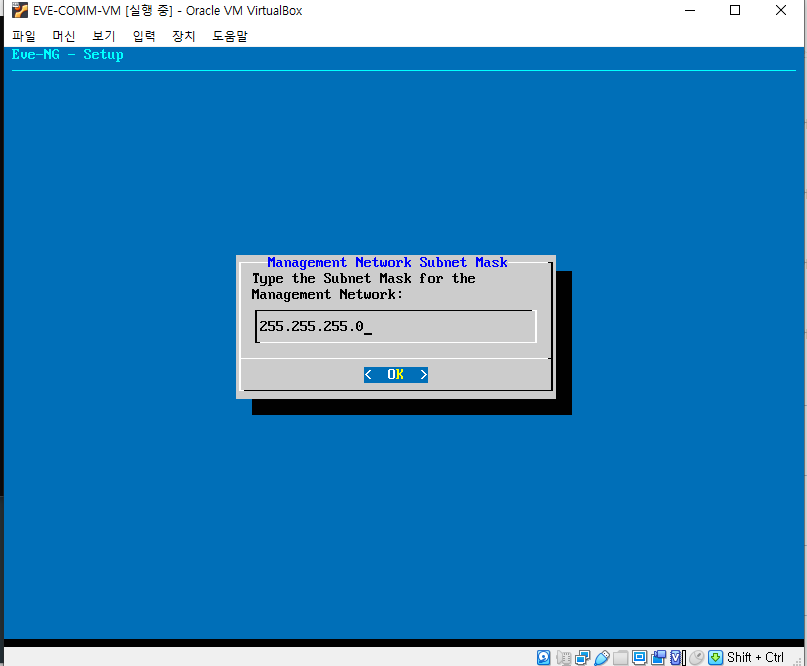

서브넷마스크를 입력합니다.

디폴트게이트웨이를 입력합니다.

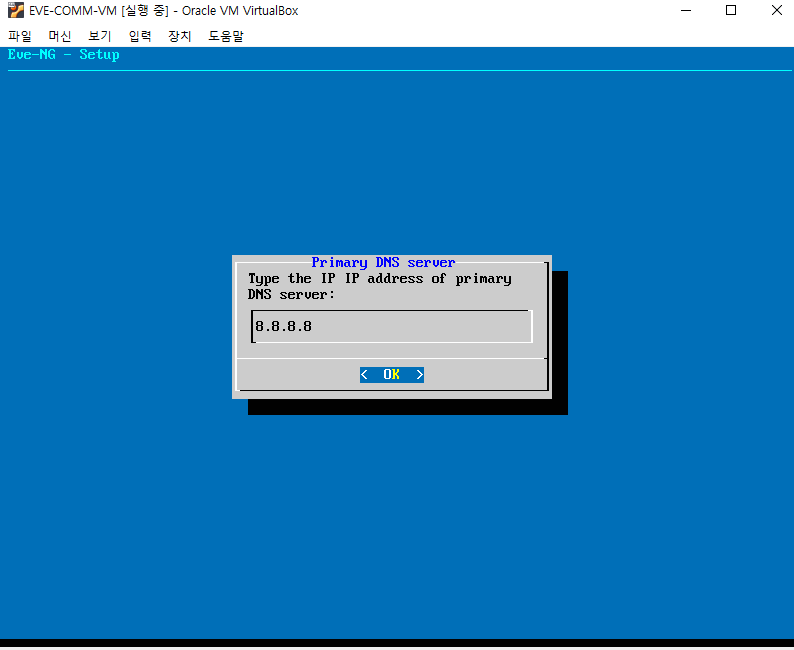

DNS1를 입력합니다.

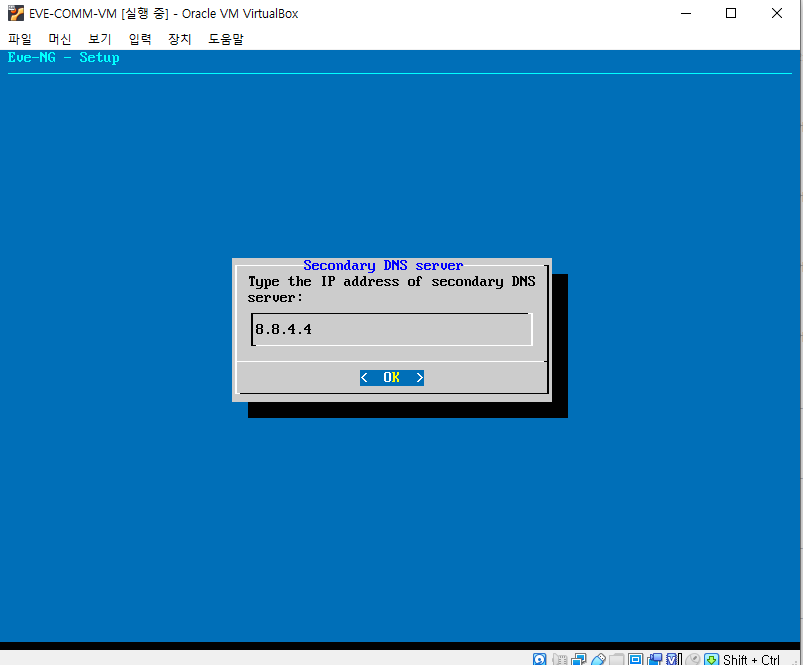

DNS2를 입력합니다.

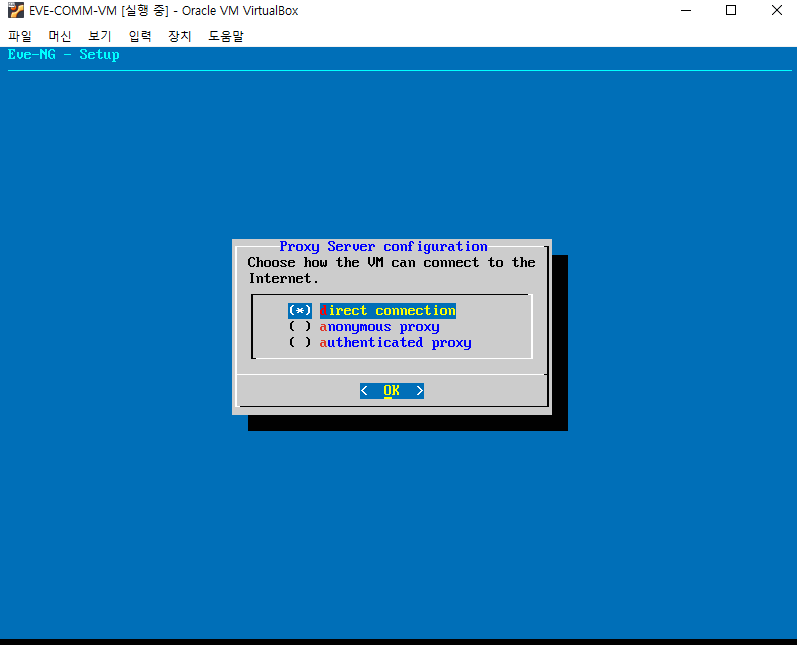

디폴트값으로 두고 엔터키를 입력합니다.

디폴트값으로 두고 엔터키를 입력합니다.

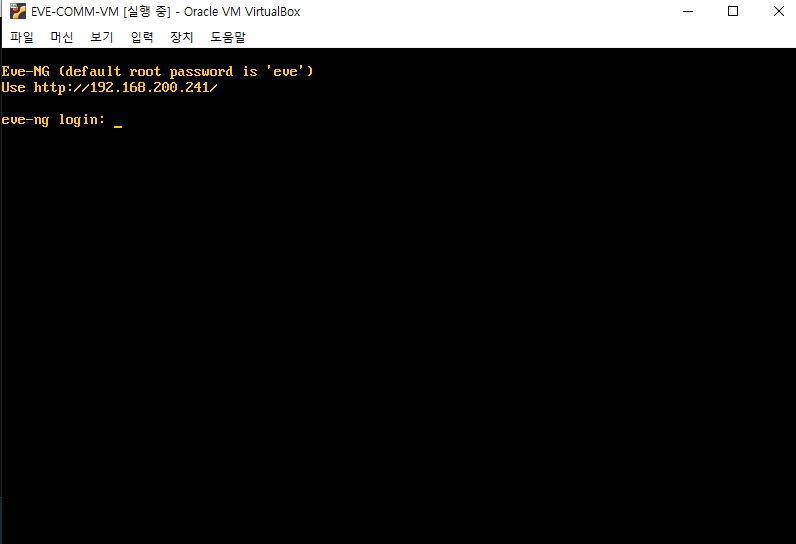

재부팅이 완료 되면 아래와 같이 IP주소가 변경되었습니다.

이제 EVE-NG VM은 항상 아래와 같은 IP주소를 사용합니다.

새로운 IP주소로 EVE-NG 페이지가 잘 열립니다.

이상으로 VirtualBox(무료) 가상화 프로그램을 이용해서 EVE-NG설치 하는 방법에 대해서 알아보았습니다.



VMware Workstation Player16(무료) 가상화 프로그램을 이용해서 EVE-NG를 설치하려면 아래의 URL를 참조 부탁드립니다.



itblog-kr.tistory.com/4

네트워크 시뮬레이션 EVE-NG 설치하기(VMware Player)

VMware Workstation Pro(유료) 가상화 프로그램을 이용한 EVE-NG설치 방법은 아래 링크를 참조바랍니다.

itblog-kr.tistory.com/3

네트워크 시뮬레이션 EVE-NG 설치하기(VMware Workstation)

감사합니다.
