안녕하세요.



오늘은 C9200CX 패스워드 리커버리에 대해서 알아보겠습니다.

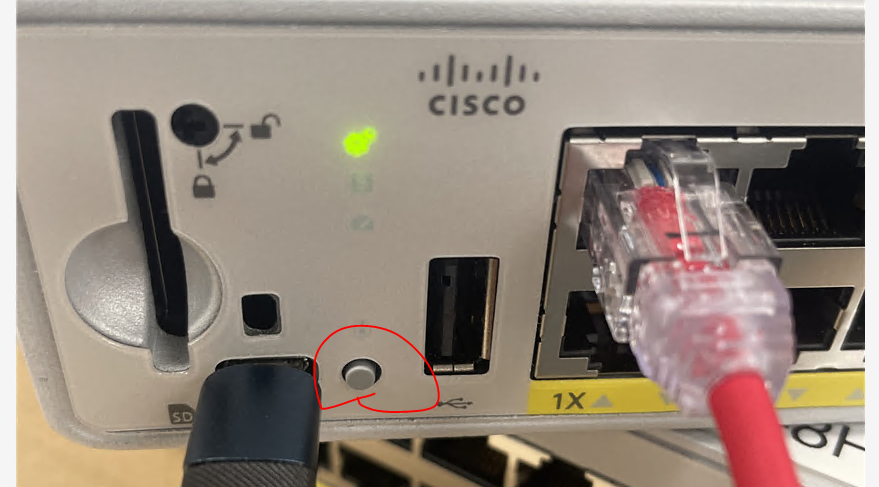

콘솔케이블을 연결하고 아래처럼 버튼을 누르고 있습니다. 그리고 재부팅 합니다.





BG148HN2>
Initializing Hardware...

System Bootstrap, Version 17.14.1r [FC1], RELEASE SOFTWARE (P)
Compiled Fri 12/15/2023 14:15:51 by rel

Current ROMMON image : Primary
C9200CX-12T-2X2G platform with 4194304 Kbytes of main memory

boot: attempting to boot from [flash:packages.conf]
boot: reading file packages.conf

boot: failed to load flash:/user/packages.conf (Aborted)

ERROR: failed to boot from flash:packages.conf (Aborted)
switch:



SWITCH_IGNORE_STARTUP_CFG=1
boot flash:packages.conf

switch: SWITCH_IGNORE_STARTUP_CFG=1
switch: boot flash:packages.conf
boot: attempting to boot from [flash:packages.conf]
boot: reading file packages.conf

##############


Switch>
Switch>
Switch>en
Switch#copy stat
Switch#copy sta
Switch#copy startup-config run
Switch#copy startup-config running-config
Destination filename [running-config]?
14082 bytes copied in 4.184 secs (3366 bytes/sec)
CISCO#

Cisco(config)#username cisco privilege 15 secret cisco1234^^
Cisco(config)#
Cisco(config)#
Cisco(config)#en
Cisco(config)#ena
Cisco(config)#enable se
Cisco(config)#enable secret cisco1234^^

Cisco#wr



그리고 다시 아래 버튼을 클릭 한다음에, 스위치를 재부팅 합니다.



Initializing Hardware...

System Bootstrap, Version 17.14.1r [FC1], RELEASE SOFTWARE (P)
Compiled Fri 12/15/2023 14:15:51 by rel

Current ROMMON image : Primary
C9200CX-12T-2X2G platform with 4194304 Kbytes of main memory

boot: attempting to boot from [flash:packages.conf]
boot: reading file packages.conf

boot: failed to load flash:/user/packages.conf (Aborted)

ERROR: failed to boot from flash:packages.conf (Aborted)
switch:



SWITCH_IGNORE_STARTUP_CFG=0
boot flash:packages.conf



ㄴ

Warning: adding member GigabitEthernet1/1/2 without policy will cause inconsistency with port GigabitEthernet1/1/1 in ether channel 1.


Press RETURN to get started!


Cisco>
Cisco>
Cisco>en
Password:
Cisco#
Cisco#
Cisco#



지금까지 [C9200CX]-Password Recovery - 패스워드 리커버리 글을 읽어주셔서 감사합니다.

저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

Firmware Software Policy  (1) 2025.06.13
[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
Cisco IOS recommendation  (0) 2025.01.11
C9300 - Configure SSH2  (0) 2024.10.24
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24

안녕하세요.



오늘은 Firmware Software Policy에 대해서 알아보겠습니다.



예를 들어서 현재 기준으로 Catalyst 9300-24P-A Switch가 있고 6월 13일 2025년으로 시스코에서 권장하는 Firmware는 아래와 같습니다.



아래처럼 2가지 버전을 권장하고 있습니다.

17.12.5
17.9.6a



Cisco Firmware는 크게 2가지로 나뉘어집니다.



Standard-Support Release - 12개월 지원

Extended-Support Release - 48개월 지원



하지만 Firmware 파일 이름만 보고 Extended Support Release인지 정확히 확인 할 수 있는 방법은 없습니다.



확인 방법

1. Cisco 공식 Recommended Release 문서 확인

2. Relase Noted 확인

3. Cisco EoL & Support Matrix 검색



펌웨어 파일 이름만 보고 ESR여부 판단 할 수 없는 이유는 아래와 같습니다.



cat9k_iosxe.17.12.05.SPA.bin

이 파일명은 다음 정보만 담고 있습니다:

  • cat9k: 플랫폼 (Catalyst 9000)
  • iosxe: 운영체제
  • 17.12.05: 버전
  • SPA: 일반 릴리스 (Special Production Assembly)

SPA가 ESR를 의미하지 않습니다.

ESR 여부는 파일명과 무관하고, Cisco의 정책에 따라 지정됩니다.



가장 좋은 방법은 smartnet이 있는 공유 Tac Case를 열어서 물어보는게 가장 좋습니다.



방법 ESR 여부 확인 가능 여부

펌웨어 파일 이름 ❌ 불가능 (추정도 부정확)
Release Notes ✅ 정확
Cisco 공식 권장 릴리스 페이지 ✅ 정확
Cisco TAC 문의 ✅ 정확



Release Noted에 아래처럼

"Cisco IOS XE Amsterdam 17.12.1 is an Extended Maintenance release."

또는

"This release is an Extended Support Release (ESR) that will be supported for 48 months."

이 문구가 있으면 해당 버전은 ESR 또는 EMR임을 공식적으로 명시한 것입니다.



또는 Cisco Softare Lifecycle Policy

아래처럼 48 months이면 Extended Support

아래처럼 12 months이면 Standard Support



Release Type Maintenance Duration

17.3.x Extended Support 48 months
17.6.x Extended Support 48 months
17.10.x Standard Support 12 months
17.12.x Extended Support 48 months



단계 설명 지원 범위

Active Support (0~36개월) 전체 기능/버그/보안 패치 지원 ✅ TAC 지원, ✅ 버그 수정, ✅ 보안 업데이트
Security Support Only (36~48개월) 보안 패치만 제공 ✅ TAC 지원, ❌ 기능 변경, ❌ 비보안 버그 수정
End of Support (48개월 이후) 지원 종료 ❌ TAC 지원, ❌ 모든 업데이트



48개월 이후에는

  • ESR 버전의 48개월 지원 기간이 종료되면, 해당 소프트웨어 버전에 대해 **TAC(기술 지원)**는 제공되지 않습니다.
  • 이 시점부터는 Cisco도 해당 소프트웨어에 대해 보안 패치나 버그 수정도 제공하지 않습니다.

즉:

  • 기술적 문의 (TAC 케이스 오픈) 불가
  • 보안 취약점 대응 불가
  • 다운그레이드/업그레이드 가이드 등도 제한적 제공

정리

항목 내용

ESR 지원 기간 기본 48개월
0~36개월 TAC + 기능/보안 패치 모두 가능
36~48개월 TAC + 보안 패치만 가능
48개월 이후 ❌ TAC 미지원, ❌ 보안 패치 없음
연장 옵션 프리미엄 계약 시 일부 가능



저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

[C9200CX]-Password Recovery - 패스워드 리커버리  (0) 2025.06.18
[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
Cisco IOS recommendation  (0) 2025.01.11
C9300 - Configure SSH2  (0) 2024.10.24
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24

안녕하세요.



오늘은 Cisco License Type에 대해서 알아보겠습니다.



Traditional - PAK

Smart License Mode -

Smart License use Policy Mode -



IOS 버전에 따라서 지원하는 모드가 다릅니다.

Smart Licensing Requirements by Release

The support for Smart Licensing started with Cisco IOS XE 16.10.1. In the Cisco IOS XE 17.3.2 and 17.4.1, support to a simplified method for Smart Licensing with the use of Policies mode only License was started.

IOS XE Release Platform Requirements CUBE Licensing
16.6.1 to 16.9.x
  • Smart Licensing mode is optional
  • RTU licensing only
16.10.x
  • Smart Licensing mode only
  • RTU licensing only
16.11.1a to 17.1.x
  • Smart Licensing mode only
  • Continued registration is required to enable CUBE features
  • Smart Licensing only*
  • Trunk license requests are set by manual configuration
  • No license policing if out of compliance
  • SIP processing disabled in the 'Eval-Expired' state
17.2.1r to 17.3.1a
  • Smart Licensing mode only
  • Continued registration is required in order to enable CUBE features
  • Smart Licensing only*
  • Trunk license requests are set dynamically by usage
  • No license policing if out of compliance
  • SIP processing disabled in the 'Eval-Expired' state
17.3.2 onwards
  • Smart Licensing with the use of Policy mode only
  • License use must be reported within the account policy to enable CUBE features
  • Smart Licensing only*
  • Trunk license use is measured periodically and reported as per the Smart Account policy
  • In accordance with policy, license policing reports are not acknowledged (SIP processing is disabled otherwise)



Cisco 공식 홈페이지 정보 입니다.

https://www.cisco.com/c/en/us/support/docs/cx/common-licensing-issues/how-to/other/cx217847-configure-smart-licensing-on-ios-xe-plat.html



Configure Smart Licensing on Cisco IOS XE Platforms for CUBE

This document describes the concept and need behind the Cisco Smart Software Licensing for Cisco Unified Border Element (CUBE).

www.cisco.com



reference cisco site

https://www.cisco.com/c/en/us/td/docs/routers/sl_using_policy/b-sl-using-policy/info_about.html



Smart Licensing Using Policy for Cisco Enterprise Routing Platforms - Information About Smart Licensing Using Policy [Cisco IOS

Provides an overview of how one operates in the Smart Licensing Using Policy environment. Covers the list of products that this guide is applicable to. Covers the components that may be part of your implementation. Covers the key concepts that help you und

www.cisco.com



저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

[C9200CX]-Password Recovery - 패스워드 리커버리  (0) 2025.06.18
Firmware Software Policy  (1) 2025.06.13
Cisco IOS recommendation  (0) 2025.01.11
C9300 - Configure SSH2  (0) 2024.10.24
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24

안녕하세요.



오늘은 Cisco IOS Download 받을때 Cisco가 권장하는 IOS 버전에 대해서 알아보겠습니다.



1. 아래 시스코 사이트에 접속 합니다.

https://software.cisco.com/download/home



2. 현재 구매한 장비 모델을 입력 합니다.



3. cisco XE software 버튼을 클릭 합니다.



4. *에 으미가 현재 시점에서 시스코가 권장하는 IOS 버전 입니다.



지금까지 Cisco IOS recommendation  글을 읽어주셔서 감사합니다.

저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

Firmware Software Policy  (1) 2025.06.13
[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
C9300 - Configure SSH2  (0) 2024.10.24
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24
Cat9300 Switch Stack Installation  (1) 2024.10.24

안녕하세요.



오늘은 C9300 스위치에 SSH version2 설정하는 방법에 대해서 알아보겠습니다.

CISCO(config)#crypto key generate rsa usage-keys label tsi modulus 2048
CISCO(config)#ip ssh rsa keypair-name tsi

CISCO(config)#ip ssh time-out 120
CISCO (config)#ip ssh authentication-retries 2
CISCO (config)#ip ssh version 2



IP SSH Version2가 동작중인지 확인합니다

TSI-CORE-1#show ip ssh
SSH Enabled - version 2.0
Authentication methods:publickey,keyboard-interactive,password
Authentication Publickey Algorithms:ssh-rsa,ecdsa-sha2-nistp256,ecdsa-sha2-nistp384,ecdsa-sha2-nistp521,ssh-ed25519,x509v3-ecdsa-sha2-nistp256,x509v3-ecdsa-sha2-nistp384,x509v3-ecdsa-sha2-nistp521,rsa-sha2-256,rsa-sha2-512,x509v3-rsa2048-sha256
Hostkey Algorithms:rsa-sha2-512,rsa-sha2-256,ssh-rsa
Encryption Algorithms:chacha20-poly1305@openssh.com,aes128-gcm@openssh.com,aes256-gcm@openssh.com,aes128-gcm,aes256-gcm,aes128-ctr,aes192-ctr,aes256-ctr
MAC Algorithms:hmac-sha2-256-etm@openssh.com,hmac-sha2-512-etm@openssh.com
KEX Algorithms:curve25519-sha256,curve25519-sha256@libssh.org,ecdh-sha2-nistp256,ecdh-sha2-nistp384,ecdh-sha2-nistp521,diffie-hellman-group14-sha256,diffie-hellman-group16-sha512
Authentication timeout: 120 secs; Authentication retries: 2
Minimum expected Diffie Hellman key size : 2048 bits
IOS Keys in SECSH format(ssh-rsa, base64 encoded): tsi
Modulus Size : 2048 bits
ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABAQC8nSDDZYuJN/N6SDsUqBMv/U9EXkwwbKVF1Io306Zx
eiflK5kGHYm5yC9EaEagSQcs2LZjS1fa9s6wKo0TId4+J45APh3Y0W2KMmYSCWzaXOgstVbFQMWNzITq
uutzVWZJKvKV5VPCyXORBuavM9AbAlRcSaUlnxyD85OF50pX98XgZoQV50q2QYrVr/nEcv+1hyYefcLh
Zy1UzLpNsUWhX8kU+9EeDNqveX/OMQr/VKxiLCcmJEoIhQ9Yo/ELu0V5VHqAE2WK93fSeDDF02EdzktT
fKvhWVLcKELiuiody/RBVEk2c++q/LBIaWw9pdE2Q1vPxMrouhQa4BGp8ljV
TSI-CORE-1#



테스트를 위해서 int vlan1에 IP를 10.1.1.1 설정합니다.

interface Vlan1
 ip address 10.1.1.1 255.255.255.0
end



그리고 VTY를 설정합니다

TSI-CORE-1(config)#line vty 0 15
TSI-CORE-1(config-line)#login local
TSI-CORE-1(config-line)#transport input ssh
TSI-CORE-1(config-line)#end



PC에 IP를 10.1.1.2 설정하고 케이블을 스위치 VLAN1 포트에 연결합니다.



지금까지 C9300 스위치에 SSH version2를 설정하고 테스트 하는 방법에 대해서 알아보았습니다

지금까지 글을 읽어주셔서 감사합니다.

저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
Cisco IOS recommendation  (0) 2025.01.11
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24
Cat9300 Switch Stack Installation  (1) 2024.10.24
Cat9300L Switch License Registration to cisco CSSM  (0) 2024.10.02

안녕하세요.



오늘은 C9300 Stack 스위치 IOS Upgrade에 대해서 알아보도록 하겠습니다.



현재 버전을 확인 하기 위해서 show version을 입력 합니다.

Switch Ports Model              SW Version        SW Image              Mode
------ ----- -----              ----------        ----------            ----
*    1 41    C9300-24T          17.12.03          CAT9K_IOSXE           INSTALL
     2 41    C9300-24T          17.12.03          CAT9K_IOSXE           INSTALL



시스코 홈페이지를 접속해서 현재 시점에서 C9300-24T에 IOS 추천 버전을 확인 합니다.

https://software.cisco.com/download/home/286313829/type/286308587/release/17.12.4?i=!pp



현재 시스코 추천 IOS는 17.12.04 입니다.

이미지 파일을 다운로드 합니다.



USB를 준비 합니다.

USB에 이미지 파일을 복사 합니다.

그리고 USB를 Master SW에 연결 합니다.



첫번째 로그를 보시면 USB0이 정상적으로 인식 된걸 확인 할 수 있습니다.

그리고 file를 확인해 보면 아래와 같이 2개 파일을 확인 가능합니다.

npe - no payload 이미지 파일입니다.



우리는 payload 이미지 파일을 설치 해보겠습니다

Oct 24 07:32:00.763: %IOSD_INFRA-6-IFS_DEVICE_OIR: Device usbflash0 added.

Switch#dir usbflash0: | in 17.12
463     -rwx       1303572959  Oct 12 2024 23:17:02 +00:00  cat9k_iosxe_npe.17.12.04.SPA.bin
464     -rwx       1306917133  Oct 12 2024 22:57:34 +00:00  cat9k_iosxe.17.12.04.SPA.bin



1. usb0에 이미지 파일을 복사하기 전에 불필요한 파일을 삭제합니다.

Switch#install remove inactive
install_remove: START Thu Oct 24 07:35:45 UTC 2024
install_remove: Removing IMG
Cleaning up unnecessary package files
No path specified, will use booted path /flash/packages.conf

Cleaning /flash
  Scanning boot directory for packages ... done.
  Preparing packages list to delete ...
    [R0]: /flash/cat9k-cc_srdriver.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-cc_srdriver.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-espbase.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-espbase.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-guestshell.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-guestshell.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-lni.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-lni.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-rpbase.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-rpbase.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-sipbase.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-sipbase.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-sipspa.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-sipspa.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-srdriver.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-srdriver.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-webui.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-webui.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-wlc.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-wlc.17.12.03.SPA.pkg File is in use, will not delete.
    [R0]: /flash/packages.conf File is in use, will not delete.
    [R1]: /flash/packages.conf File is in use, will not delete.
    [R0]: /flash/cat9k-rpboot.17.12.03.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-rpboot.17.12.03.SPA.pkg File is in use, will not delete.

SUCCESS: No extra package or provisioning files found on media. Nothing to clean.
SUCCESS: Files deleted.

--- Starting Post_Remove_Cleanup ---
Performing REMOVE_POSTCHECK on all members
Finished Post_Remove_Cleanup
SUCCESS: install_remove Thu Oct 24 07:35:45 UTC 2024
Switch#
*Oct 24 07:35:45.573: %INSTALL-5-INSTALL_START_INFO: Switch 1 R0/0: install_mgr: Started install remove
*Oct 24 07:35:45.690: %INSTALL-5-INSTALL_COMPLETED_INFO: Switch 1 R0/0: install_mgr: Completed install remove
Switch#



2. usb에 있는 이미지 파일을 복사 합니다.

Switch#copy usbflash0:cat9k_iosxe.17.12.04.SPA.bin flash:
Destination filename [cat9k_iosxe.17.12.04.SPA.bin]?
Copy in progress...CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC         CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC         CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC         CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC         CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC         CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC         CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC



3. 이미지 파일이 정상적으로 복사가 되었는지 무결성 검사를 합니다.



1e3ab8c2357b33784373b626c190b907

Switch#verify /md5 flash:/cat9k_iosxe.17.12.04.SPA.bin
...................................

verify /md5 (flash:/cat9k_iosxe.17.12.04.SPA.bin) = 1e3ab8c2357b33784373b626c190b907



4. install mode는 packages.conf 파일을 사용하기 때문에 설정값이 제대로 맞는지 다시 한번 확인합니다.

Switch(config)#boot system flash:packages.conf

Switch#show boot system
---------------------------
Switch 1
---------------------------
Current Boot Variables:
BOOT variable = flash:packages.conf;

Boot Variables on next reload:
BOOT variable = flash:packages.conf;
Manual Boot = no
Enable Break = no
Boot Mode = DEVICE
iPXE Timeout = 0
---------------------------
Switch 2
---------------------------
Current Boot Variables:
BOOT variable = flash:packages.conf;

Boot Variables on next reload:
BOOT variable = flash:packages.conf;
Manual Boot = no
Enable Break = no
Boot Mode = DEVICE
iPXE Timeout = 0

Switch# wr



5. IOS를 업그레이드 합니다.



이미지 파일이 Standby SW에 복사를 시도 합니다. 그리고 IOS 업그레이드 시작합니다.

Switch# install add file flash:cat9k_iosxe.17.12.04.SPA.bin activate commit

Copying flash:cat9k_iosxe.17.12.04.SPA.bin from Switch 1 to Switch 1 2

*Oct 24 07:44:43.996: %INSTALL-5-INSTALL_START_INFO: Switch 1 R0/0: install_mgr: Started install add_activate_commit flash:cat9k_iosxe.17.12.04.SPA.bi



6. 복사가 완료 되고 IOS 버전 업그레이드를 시작 합니다. 그리고 Y를 선택합니다.

시간이 꽤 걸립니다. 인내심을 가지고 기다립니다.

--- Starting Add ---
Performing Add on all members

Finished Add

install_activate: START Thu Oct 24 07:46:56 UTC 2024
install_activate: Activating IMG
Following packages shall be activated:
/flash/cat9k-cc_srdriver.17.12.04.SPA.pkg
/flash/cat9k-espbase.17.12.04.SPA.pkg
/flash/cat9k-guestshell.17.12.04.SPA.pkg
/flash/cat9k-lni.17.12.04.SPA.pkg
/flash/cat9k-rpbase.17.12.04.SPA.pkg
/flash/cat9k-sipbase.17.12.04.SPA.pkg
/flash/cat9k-sipspa.17.12.04.SPA.pkg
/flash/cat9k-srdriver.17.12.04.SPA.pkg
/flash/cat9k-webui.17.12.04.SPA.pkg
/flash/cat9k-wlc.17.12.04.SPA.pkg
/flash/cat9k-rpboot.17.12.04.SPA.pkg

This operation may require a reload of the system. Do you want to proceed? [y/n]
*Oct 24 07:46:56.671: %INSTALL-5-INSTALL_START_INFO: Switch 1 R0/0: install_mgr: Started install activate NONEy

--- Starting Activate ---
Performing Activate on all members
 [1] Activate package(s) on Switch 1
 [2] Activate package(s) on Switch 2



7. 부팅이 완료 되면 로그인을 합니다. 그리고 패키지를 확인합니다.

Switch#dir flash:*.pkg
Directory of flash:/*.pkg

Directory of flash:/

155652  -rw-    29475848  Aug 24 2024 14:42:02 +00:00  cat9k-cc_srdriver.17.12.03.SPA.pkg
155653  -rw-   168936452  Aug 24 2024 14:42:02 +00:00  cat9k-espbase.17.12.03.SPA.pkg
155654  -rw-     2155524  Aug 24 2024 14:42:02 +00:00  cat9k-guestshell.17.12.03.SPA.pkg
155655  -rw-   120792064  Aug 24 2024 14:42:02 +00:00  cat9k-lni.17.12.03.SPA.pkg
155656  -rw-   763909120  Aug 24 2024 14:42:04 +00:00  cat9k-rpbase.17.12.03.SPA.pkg
155657  -rw-    48714756  Aug 24 2024 14:42:04 +00:00  cat9k-sipbase.17.12.03.SPA.pkg
155658  -rw-    56374272  Aug 24 2024 14:42:04 +00:00  cat9k-sipspa.17.12.03.SPA.pkg
155659  -rw-    41284612  Aug 24 2024 14:42:05 +00:00  cat9k-srdriver.17.12.03.SPA.pkg
155660  -rw-    17875968  Aug 24 2024 14:42:05 +00:00  cat9k-webui.17.12.03.SPA.pkg
155661  -rw-        9216  Aug 24 2024 14:42:05 +00:00  cat9k-wlc.17.12.03.SPA.pkg
155663  -rw-    61872038  Aug 24 2024 14:42:05 +00:00  cat9k-rpboot.17.12.03.SPA.pkg
327687  -rw-    29471752  Jul 23 2024 17:01:12 +00:00  cat9k-cc_srdriver.17.12.04.SPA.pkg
327688  -rw-   169464836  Jul 23 2024 17:01:58 +00:00  cat9k-espbase.17.12.04.SPA.pkg
327689  -rw-     2155524  Jul 23 2024 17:01:05 +00:00  cat9k-guestshell.17.12.04.SPA.pkg
327690  -rw-   111498240  Jul 23 2024 17:01:38 +00:00  cat9k-lni.17.12.04.SPA.pkg
327691  -rw-   768689152  Jul 23 2024 17:03:45 +00:00  cat9k-rpbase.17.12.04.SPA.pkg
327692  -rw-    48747524  Jul 23 2024 17:01:39 +00:00  cat9k-sipbase.17.12.04.SPA.pkg
327693  -rw-    56431616  Jul 23 2024 17:01:40 +00:00  cat9k-sipspa.17.12.04.SPA.pkg
327694  -rw-    41288708  Jul 23 2024 17:01:30 +00:00  cat9k-srdriver.17.12.04.SPA.pkg
327695  -rw-    17884160  Jul 23 2024 17:01:30 +00:00  cat9k-webui.17.12.04.SPA.pkg
327696  -rw-        9216  Jul 23 2024 17:01:04 +00:00  cat9k-wlc.17.12.04.SPA.pkg
327684  -rw-    61891845  Oct 24 2024 07:45:48 +00:00  cat9k-rpboot.17.12.04.SPA.pkg
11353194496 bytes total (6682238976 bytes free)
Switch#



8. show version으로 버전을 확인합니다.

Switch#show version
Cisco IOS XE Software, Version 17.12.04
Cisco IOS Software [Dublin], Catalyst L3 Switch Software (CAT9K_IOSXE), Version 17.12.4, RELEASE SOFTWARE (fc3)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2024 by Cisco Systems, Inc.
Compiled Tue 23-Jul-24 09:40 by mcpre



9.불필요한 파일들을 삭제합니다.


Switch#install remove inactive
install_remove: START Thu Oct 24 08:03:31 UTC 2024
install_remove: Removing IMG
Cleaning up unnecessary package files
No path specified, will use booted path /flash/packages.conf

Cleaning /flash
  Scanning boot directory for packages ... done.
  Preparing packages list to delete ...
    [R0]: /flash/packages.conf File is in use, will not delete.
    [R1]: /flash/packages.conf File is in use, will not delete.
    [R0]: /flash/cat9k-cc_srdriver.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-cc_srdriver.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-espbase.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-espbase.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-guestshell.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-guestshell.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-lni.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-lni.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-rpbase.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-rpbase.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-sipbase.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-sipbase.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-sipspa.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-sipspa.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-srdriver.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-srdriver.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-webui.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-webui.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k-wlc.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-wlc.17.12.04.SPA.pkg File is in use, will not delete.
    [R0]: /flash/cat9k_iosxe.17.12.04.SPA.conf File is in use, will not delete.
    [R1]: /flash/cat9k_iosxe.17.12.04.SPA.conf File is in use, will not delete.
    [R0]: /flash/cat9k-rpboot.17.12.04.SPA.pkg File is in use, will not delete.
    [R1]: /flash/cat9k-rpboot.17.12.04.SPA.pkg File is in use, will not delete.

The following files will be deleted:
    [R0]: /flash/cat9k-cc_srdriver.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-cc_srdriver.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-espbase.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-espbase.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-guestshell.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-guestshell.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-lni.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-lni.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-rpbase.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-rpbase.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-sipbase.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-sipbase.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-sipspa.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-sipspa.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-srdriver.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-srdriver.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-webui.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-webui.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-wlc.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-wlc.17.12.03.SPA.pkg
    [R0]: /flash/cat9k-rpboot.17.12.03.SPA.pkg
    [R1]: /flash/cat9k-rpboot.17.12.03.SPA.pkg
    [R0]: /flash/cat9k_iosxe.17.12.04.SPA.bin
    [R1]: /flash/cat9k_iosxe.17.12.04.SPA.bin

Do you want to remove the above files? [y/n]
                                            *Oct 24 08:03:31.983: %INSTALL-5-INSTALL_START_INFO: Switch 1 R0/0: install_mgr: Started install remove

 [y/n]y

Deleting file /flash/cat9k-cc_srdriver.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-espbase.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-guestshell.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-lni.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-rpbase.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-sipbase.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-sipspa.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-srdriver.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-webui.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-wlc.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k-rpboot.17.12.03.SPA.pkg ... done.
Deleting file /flash/cat9k_iosxe.17.12.04.SPA.bin ... done.
SUCCESS: Files deleted.

--- Starting Post_Remove_Cleanup ---
Performing REMOVE_POSTCHECK on all members
Finished Post_Remove_Cleanup
SUCCESS: install_remove Thu Oct 24 08:03:43 UTC 2024

Switch#



10. 그리고 저장 합니다.

Switch#wr
Building configuration...
[OK]



정상적으로 17.12.04 IOS 업그레이드가 완료 되었습니다.



지금까지 글을 읽어주셔서 감사합니다.



저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
Cisco IOS recommendation  (0) 2025.01.11
C9300 - Configure SSH2  (0) 2024.10.24
Cat9300 Switch Stack Installation  (1) 2024.10.24
Cat9300L Switch License Registration to cisco CSSM  (0) 2024.10.02

안녕하세요.



오늘은 C9300 스위치 Stack 설치에 대해서 알아보도록 하겠습니다.



아래 사진처럼 C9300 스위치를 2대 준비합니다.



Stack 케이블을 아래 사진처럼 연결 합니다.



그리고 전원을 연결 합니다.



부팅이 완료 되면 아래처럼 show switch 입력하면 자동으로 Stack 설정이 완료 된것을 확인 할수 있습니다.

Switch#show switch
Switch/Stack Mac Address : 9c66.977a.e000 - Local Mac Address
Mac persistency wait time: Indefinite
                                             H/W   Current
Switch#   Role    Mac Address     Priority Version  State
-------------------------------------------------------------------------------------
*1       Active   9c66.977a.e000     1      V08     Ready
 2       Standby  9c66.977a.e080     1      V08     Ready



2대 스위치중에서 어떤 스위치가 Master로 선택 되는지는 알고리즘에 의해서 선정 됩니다.



Master Switch Election

The  stack behaves as a single switching unit that is managed by a master  switch elected from one of the member switches. The master switch  automatically creates and updates all the switching and optional routing  tables. Any member of the stack can become the master switch. Upon  installation, or reboot of the entire stack, an election process occurs  among the switches in the stack. There is a hierarchy of selection  criteria for the election.

1. User priority - The network manager can select a switch to be master.

2. Hardware and software priority  - This will default to the unit with the most extensive feature set.  The Cisco Catalyst 3750 IP Services (IPS) image has the highest  priority, followed by Cisco Catalyst 3750 switches with IP Base Software  Image (IPB).

Catalyst  3750-E and Catalyst 3750-X run the Universal Image. The feature set on  the universal image is determined by the purchased license. The "show  version" command will list operating license level for each switch  member in the stack.

3. Default configuration - If a switch has preexisting configuration information, it will take precedence over switches that have not been configured.

4. Uptime - The switch that has been running the longest is selected.

5. MAC address - Each switch reports its MAC address to all its neighbors for comparison. The switch with the lowest MAC address is selected



자세한 내용은 아래 링크를 참고 부탁드립니다.



https://www.cisco.com/c/en/us/products/collateral/switches/catalyst-9000/nb-06-cat-9k-stack-wp-cte-en.html



Products - Cisco Catalyst 9000 Platform StackWise Virtual White Paper

Cisco® Catalyst® 9000 platform StackWise® Virtual technology allows the clustering of two physical switches together into a single logical entity. The two switches operate as one; they share the same configuration and forwarding state. This technology a

www.cisco.com



show switch에서는 switch1이 마스터 스위치 선택되었지만 실제 C9300 스위치 두대중에서 어떤 스위치가 마스터인지 확인이 불가능 합니다.



show version 실행합니다.

첫번째 정보가 Switch1에 대한 정보 입니다

두번째 정보가 Switch2에 대한 정보 입니다.



Switch1에 Serial 정보를 실제 장비에 시리얼 번호를 확인 합니다.

Base Ethernet MAC Address          :
Motherboard Assembly Number        :
Motherboard Serial Number          : XXXXXXXXX
Model Revision Number              :
Motherboard Revision Number        :
Model Number                       : C9300-24T
System Serial Number               : XXXXXXXX
CLEI Code Number                   :


Switch Ports Model              SW Version        SW Image              Mode
------ ----- -----              ----------        ----------            ----
*    1 41    C9300-24T          17.12.03          CAT9K_IOSXE           INSTALL
     2 41    C9300-24T          17.12.03          CAT9K_IOSXE           INSTALL


Switch 02
---------
Switch uptime                      : 25 minutes

Base Ethernet MAC Address          :
Motherboard Assembly Number        :
Motherboard Serial Number          : YYYYYYYYY
Model Revision Number              :
Motherboard Revision Number        :
Model Number                       : C9300-24T
System Serial Number               :  YYYYYYYYY
Last reload reason                 :
CLEI Code Number                   :



그리고 장비에 라벨을 프린터 해서 붙입니다.



장비가 재부팅 되더라도 항상 Switch1에 Master로 선정하기 위해서 아래 처럼 Switch Priority 값을 수정 합니다.

Switch#switch 1 priority 14
Switch#switch 2 priority 13

Switch#show switch
Switch#   Role    Mac Address     Priority Version  State
-------------------------------------------------------------------------------------
*1       Active                                     14     V08     Ready
 2       Standby                                  13     V08     Ready



그리고 장비에 설정값을 저장 합니다

Switch#wr
Building configuration...
[OK]



지금까지 C9300 Stack 관련해서 알아보았습니다.

글을 읽어주셔서 감사합니다.

저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
Cisco IOS recommendation  (0) 2025.01.11
C9300 - Configure SSH2  (0) 2024.10.24
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24
Cat9300L Switch License Registration to cisco CSSM  (0) 2024.10.02

안녕하세요.



오늘은 Cat9300L 스위치 라이센스를 CSSM에 등록하는 방법에 대해서 알아보겠습니다.



1. Traditional 방식

2. Smart License

3. Smart License Using Policy



위에 3가지 방법에 대해서는 추후에 자세히 설명 하도록 하겠습니다.



현재 구매한 스위치에 디폴트로 어떤 라이센스 방식을 사용 하는지 확인해보겠습니다.

아래 처럼 Smart License Using Policy 방식을 사용 하고 있습니다.

TSIWL-CSW-01#show license status
Utility:
  Status: DISABLED

Smart Licensing Using Policy:
  Status: ENABLED



현재 사용하고 있는 IOSXE버전은 아래와 같습니다.

Switch Ports Model              SW Version        SW Image              Mode
------ ----- -----              ----------        ----------            ----
*    1 29    C9300L-24T-4G      17.12.03          CAT9K_IOSXE           INSTALL



1. 라이센스를 등록하기전에 라이센스가 CSSM - Cisco Account에 등록 되어져 있어야 합니다.

2. CSSM서버에 통신이 가능한지 확인 합니다.

TSIWL-CSW-01#telnet smartreceiver.cisco.com 443
Trying smartreceiver.cisco.com (72.163.15.144, 443)... Open



3. 스위치에 기본 설정을 합니다

TSIWL-CSW-01(config)#license smart transport smart
TSIWL-CSW-01(config)#license smart url default
TSIWL-CSW-01#wr



4. CSSM 로그인후 New Token 클릭 합니다.

5. Create Token 클릭 합니다.



6. 생성된 키를 복사합니다



7. Key를 Cisco 스위치에 등록 합니다.

TSIWL-CSW-01#license smart trust idtoken <copy the token> all force



8. 라이센스 상태를 확인 합니다

Trust Code에보면 정상적으로 라이센스가 설치 된것을 확인 가능 합니다

TSIWL-CSW-01#show license status

Utility:
  Status: DISABLED

Smart Licensing Using Policy:
  Status: ENABLED

Account Information:
  Smart Account: **** you can see your SA account ***  As of Oct 02 11:43:47 2024 UTC
  Virtual Account: *** the VA account also show ***


Trust Code Installed:
  Active: PID:C9300L-24T-4G,SN:
    INSTALLED on Oct 02 11:43:35 2024 UTC
  Standby: PID:C9300L-24T-4G,SN:
    INSTALLED on Oct 02 11:43:36 2024 UTC



9. CSSM에서 라이센스 확인하기







저작자표시 (새창열림)

'CISCO > 스위칭' 카테고리의 다른 글

[C9300-#1]- Traditional mode/Smart Licensing mode/Smart Licensing with the use of Policy mode  (0) 2025.02.03
Cisco IOS recommendation  (0) 2025.01.11
C9300 - Configure SSH2  (0) 2024.10.24
C9300-Stack Switch IOS Upgrade  (1) 2024.10.24
Cat9300 Switch Stack Installation  (1) 2024.10.24

+ Recent posts

티스토리툴바
